3m tm optically clear adhesive oca

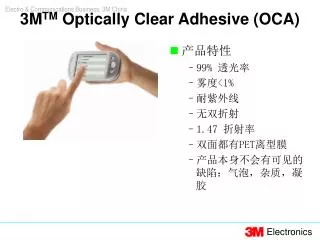

产品特性

99% 透光率

雾度<1%

耐紫外线

无双折射

1.47 折射率

双面都有PET离型膜

产品本身不会有可见的缺陷:气泡,杂质,凝胶

3MTM Optically Clear Adhesive (OCA)
slide2
OCA 产品表

1.命名规则:前三位代表胶种,最后一位代表胶厚(单位mil)

2.所列产品为常规厚度,除817X外,3M可以生产1-20mil的任意OCA 厚度

slide3
应用领域—电阻式触摸屏

OCA

PET铭板(i-con)

双面胶带

ITO PET

FPC

OCA

PMMA/PC

lcd lens
应用领域—LCD与Lens贴合

Lens (塑料 / 玻璃 / 触摸屏)

OCA

LCD

slide8

眩光

外界光

4%

4%

LCD 图像

为什么要使用OCA

触摸屏或镜片

LCD屏

Source: OSD Handheld Course

slide9

CEF

Lens

Air

CEF

Air

截面图

LCD

OCA是如何提高对比度的
  • 与空气层相比
    • 增加透光率
    • 减小眩光
slide10

OCA提高对比度的效果

CEF

Illuminance of measurement point : 1) 360 lx, 2) 2000 lxby TOPCON TECHNOHOUSE CORP. BM-7

在明亮的外界条件下

OCA的作用更明显

slide11
为什么要使用OCA
  • 面连接有更高的强度
  • 避免牛顿环
  • 产品表面更平整
  • 无边界,扩大可视区域
3m tm oca

AppleP30

Grip Pad Bonding with 9483

3MTM OCA 的其它应用

医疗设备面板

Motorola i85

slide13
OCA 产品表

1.命名规则:前三位代表胶种,最后一位代表胶厚(单位mil)

2.所列产品为常规厚度,除817X外,3M可以生产1-20mil的任意OCA 厚度

slide14
如何选择OCA
  • 粘接材料的厚度,硬度?
  • 是否粘接ITO层?
  • 是否粘接PC,PMMA?
  • 是否需要填充油墨层?
  • 耐老化性要求?
slide15

ITO兼容性试验测试方法

  • 将OCA背在 1.5 mil PET上,然后贴在ITO PET 上(3M 测试用图案,ITO为20cm长,1mm宽)
  • 将五条ITO 样品暴露在 60oC/90%RH下,记录电阻并取平均值

Topview

ITO Trace

Cross section view

Connector pad

PET

OCA

PET

slide16

3M测试结果 vs. 客户测试结果

客户测试方法

3M 测试方法

8212

827X是粘接ITO面的首选

817X是次选

  • 3M 测试方法能有效的模拟客户的测试.
  • .我们仍然建议客户将OCA在其线路上作测试,如果效果不理想,仍需要在ITO上作涂层处理
pc pmma
PC/PMMA的水泡问题
  • OCA粘接PC/PMMA可能会在加热老化后产生气泡

PET与PC粘接,放入80C/1小时

解决方案:

1。通过预加热,先将PC/PMMA内的水汽烘干

2。使用817X产品

slide18

OCA的油墨填充性能

Glass Lens

Lens

填充性差

填充性好

Ink Gap

油墨填充能力: 814X > 827X > 817X > 821X > 819X

Lens

双层油墨

Option:

814x 814x k 814x a
814X的替代品—814XK,814XA
  • 8142, 8142K,8142A强度比较

8142 8142K 8142A

826x x 1077
新产品826X(X-1077)
  • 对ITO无腐蚀
  • 有效解决粘接PC,PMMA的水泡问题
  • 胶膜柔软,填充油墨能力较强
  • 可以生产1-20mil的厚度
oca cef
OCA的分支—CEF
  • CEF就是Contrast Enhance Film对比度增强膜
  • CEF是指5mil以上的OCA,用于显示区域硬对硬的粘贴如:LCD对Lens,玻璃Lens对玻璃电容屏
  • 3M只销售CEF的模切片

针对少数客户会将CEF用于软对软粘贴,我们可以出售CEF sheet。

3m cef
为什么3M提供CEF模切

#8187

#8187

3M模切

普通模切

slide23
3M如何控制冲切质量
  • 3M在千级无尘室中来模切CEF
  • 所有与CEF接触的辅材都是无尘产品
  • 所有产品100%全检,保证所有产品符合规范
slide24
CEF产品命名原则
  • CEFXXYY(L5)

XX: OCA胶的品种

01:超软压敏胶 03:软质压敏胶

07:无酸压敏胶 08:硬质压敏胶

08A:硬质压敏胶,对应PMMA潮气渗出

YY :OCA胶的厚度,单位mil

现有常见厚度为5mil及7mil

(L5):无后缀代表2mil重离型膜,L5代表5mil重离型膜

如:CEF0807L5, 7mil的硬质胶膜,重离型膜为5mil

cef 1607
新产品– 拉伸可移除CEF-1607

需要预留Tab

硬质材料

Removable CEF

硬质材料

硬质材料

Removable CEF

硬质材料

专用工具

cef1607
CEF1607结构

1.5mil 硅胶

2mil liner

Carrier

总厚度 7mil,计划推出厚度4mil-10mil

cef16071
CEF1607的优点
  • 可直接粘接ITO
  • Ink Wetting能力强
  • 溢胶少
  • 可以拉伸移除
slide31
无气泡贴合基础
  • 保证辊轮或刮板平整,清洁
  • 贴合时需按一个方向施压,并保证施压前两层材料不能接触
  • 压力,速度要均匀,以防止压痕
  • 在尽量无尘的环境下操作
slide32
OCA应用种类
  • 软对软贴合
  • 软对硬贴合
  • 硬对硬贴合
slide33
软对软贴合
  • 卷对卷/卷对片
  • 贴合设备较成熟
slide34
软对硬贴合
  • 单片贴合
  • 一般有定位精度要求
  • 根据精度要求可能使用手工贴合
slide35

Vacuum Table

Lens

Use corner of table for manual lens orientation

Or use camera system for automated placement

软对硬贴合机

通常使用偏光片贴合机的改进设备

Laminator Roll

Vacuum press

Automated liner removal

Vacuum Table

  • Typical Process Flow
  • Precision placement of lens
  • Precision placement of die cut
  • Remove liner
  • Laminate
  • Repeat for rigid/rigid bond
slide36
定位方式比较
  • CCD定位

贴合精度好,贴合精度小于0.1mm。可以使用2mil重离型膜

  • 机械定位

贴合精度低,一般在0.2左右。需要使用5mil重离型膜

slide38
硬对硬贴合
  • 一般使用CEF
  • 贴合难度最大,不能使用手工
  • 设备种类

真空贴合机

滚轮式贴合机

slide39
硬对硬贴合机
  • 真空贴合机
slide41
硬对硬贴合机
  • 滚轮式贴合机
slide42
除泡机
  • 通过高压高温来消除贴合产生的少量气泡
  • LCD行业的成熟产品
  • 对因颗粒造成的气泡无效
slide43
除泡机理
  • 气泡被赶出了贴合区域?
  • 气泡被胶吸收了?
slide44

Bubbles around tooling mark

Most Bubbles removed by autoclave

贴合后

除泡后

气泡是被胶吸收了

加热老化

slide45
我们推荐
  • CCD定位产品来控制贴合精度
  • 真空贴合设备来最小化空气引入
  • 合适的脱泡温度,压力,时间。避免胶的边缘吸收太多的空气。
slide47

手机设计趋向使用玻璃Lens

过去的设计:

玻璃lens:

PMMA or PC Lens

Glass Lens + ASF

h

h

LCD Panel

LCD Panel

Backlight unit

Backlight unit

PCB

PCB

Battery

Battery

  • 玻璃lens的优势:
  • 美观
  • 耐刮擦
  • 轻薄
  • 能放置的离LCD更近
  • 玻璃lens的缺点:
  • 会碎裂
  • 成本高
  • 难以制作立体造型
  • 塑料lens的优势:
  • 低价
  • 能做立体造型
  • 塑料lens的缺点:
  • 厚重
  • 易刮伤
  • 透光率低
slide48

防爆膜应用

1st用于外表面:

加硬PET >4H

Optically Clear Adhesive (OCA)

玻璃Lens

油墨

2nd用于内表面

外侧

玻璃Lens

Optically Clear Adhesive (OCA)

加硬PET (2H)

内侧

slide49

常规产品3M 8094-2 :

离型膜 (2 mils)

OCA (1 mil)

加硬 PET(2 mils)

保护膜(2 mils)

  • 3M ASF 8094-2
  • 用于内表面
  • 2H 加硬光学 PET 膜
  • 无硅配方的加硬涂层 不影响双面胶带的粘接
  • 在无尘室内制造
  • 高强度OCA ,并有良好的填充油墨能力
  • 透光度 92%, 雾度 1%
  • 极其轻微的彩虹纹
  • 绿色的保护膜有助于设备定位
  • 易模切
8097 1
新产品8097-1
  • 在8094-2的基础上增加了防反射层,能提高透光率

贴上8097-1的玻璃板,透过率增加了3%

slide51

Competitor

3M 8097-1

3M Broad-Band Anti-Reflective Film 8097-1

防反射同时,降低对色彩的影响

<Westinghouse 24” Monitor>

slide53

High Transmission Mirror Film (HTMF)

  • 将显示器隐藏成一面镜子
  • 利用偏光片原理
  • 显示器关闭时成为镜子
    • 50% 的外界光被反射
  • 显示器打开时可以看见图像
    • 提供85%以上的透光率
  • 在反射率一致的条件下HTMF比金属溅镀有更高的透光率
  • HTMF的光轴必须与LCD一致
  • 100% 聚合物,无EMI影响
  • 无危害,可循环再生
slide56
光学胶带与胶水的优点比较
  • 胶水优点

可以粘接曲面材料

对油墨厚度不敏感

固化前可以分开

  • 胶带优点

生产效率高

厚度均一

无溢胶问题

粘接区域可控

无腐蚀问题

胶水作为胶带的补充,可以满足一些胶带难以应用的场合

slide57
何时推荐LOCA
  • 粘接材料为不平整材料
  • 粘接面积较大的硬对硬贴合
  • 客户要求使用胶水
3m loca
3M LOCA产品
  • 2175

紫外固化胶水

粘接强度高

替代2152,腐蚀性小

  • EAS-1616, EAS-1614

紫外固化胶水

固化后模量小,收缩少。用于对LCM的粘接

slide59
LOCA 的工艺流程

下压

galss

Glass

Glass

Print

点胶

UV 固化
