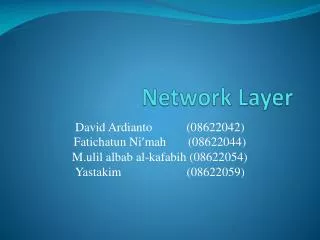

  1. Network Layer David Ardianto (08622042) Fatichatun Ni’mah (08622044) M.ulil albab al-kafabih (08622054) Yastakim (08622059)

  2. DEFINISI Network layer adalah lapisan ketiga dari bawah dalam model referensi jaringan OSI. Lapisan ini bertanggung jawab untuk melakukan beberapa fungsi berikut: • pengalamatan logik dan melakukan pemetaan (rounting) terhadap paket-paket melalui jaringan . • Membuat dan menghapus koneksi dan jalur koneksi antara dua node di dalam sebuah jaringan. • Mentransfer data, membuat dan mengkonfirmasi penerimaan, dan mengeset ulang koneksi.

  3. Pengalamatan Logik • Biasa disebut dengan IP Address (nomor IP) • Nomor IP diperlukan oleh perangkat lunak untuk mengidentifikasi komputer pada jaringan • Namun nomor identitas yang sebenarnya diatur oleh NIC (Network Interface Card) atau kartu Jaringan yang juga mempunyai nomor unik.

  4. Pengalamatan di Komputer Nama Pengirim Alamat Pengirim Kode Pos Pengirim Isbat Uzzin Jl. Bendul Merisi No 19A Surabaya 60111 • Prinsip pengalamatan sama dengan Pos • Kode pos akan membawa surat ke kantor pos terdekat. Selanjutnya jalan dan nomor rumah akan membawa surat ke rumah.

  5. Pengalamatan Komputer • Seperti Pengalamatan Pos, kombinasi dari Alamat Rumah dan Kode Pos • Pengalamatan Jaringan merupakan kombinasi dari Pengalamatan Fisik (MAC Address) dan Pengalamatan Logik (IP Address)

  6. Pengalamatan Komputer Layer 2 (Ethernet) dan Layer 3 (IP) Addresses dibutuhkan: • Layer 2 / MAC address • Ada pada NIC • Tidak pernah berubah • Identitas nyata dari perangkat • Layer 3 / Protocol address • Di set dengan software (Sist. Operasi) • Bisa berubah jika kita berpindah tempat

  7. Mana MAC Address Mana IP Address?

  8. Fungsi utama • Fungsi utama dari Network Layer adalah untuk membangun jalan di seluruh jaringan untuk memindahkan data. Ada beberapa pilihan cara mengatur jaringan untuk mengirimkan data. pilihan pertama adalah untuk membangun jaringan circuit-switched di mana rangkaian didirikan dan mengirimkan blok data yang lengkap kemudian jaringan akan dibuang. Dial-up adalah contoh dari switching sirkuit dimana sirkuit yang dibentuk selama komunikasi terjadi dial-up dan bila sambungan rusak rangkaian harus diakhiri.

  9. Pilihan kedua adalah packet switching dimana data tersebut dipecah menjadi potongan kecil, yang disebut paket dan setiap paket dikirim melalui jaringan yang sama yaitu yang disebut jaringan virtual-circuit; ketika masing-masing paket berjalan sendiri melalui jaringan.itu adalah jaringan datagram.

  10. Pilihan ketiga adalah E-mail -switching yaitu Seluruh pesan yang dikirimkan dari node ke node menjadi rangkaian. sampai node akhir tercapai.pesan ini diimplementasikan dengan menggunakan E-mail -switching dengan menghubungkan antar node yang disediakan oleh paket jaringan.

  11. TIGA FUNGSI LAINNYA • path determination: menentukan rute yang ditempuh paket dari sumber ke tujuan (Routing algorithms) • switching: memindahkan paket dari input router ke output router • call setup: beberapa arsitektur jaringan mensyaratkan router call setup sepanjang jalur sebelum data dialirkan

  12. CONTOH GAMBARNYA
