Presentation Transcript

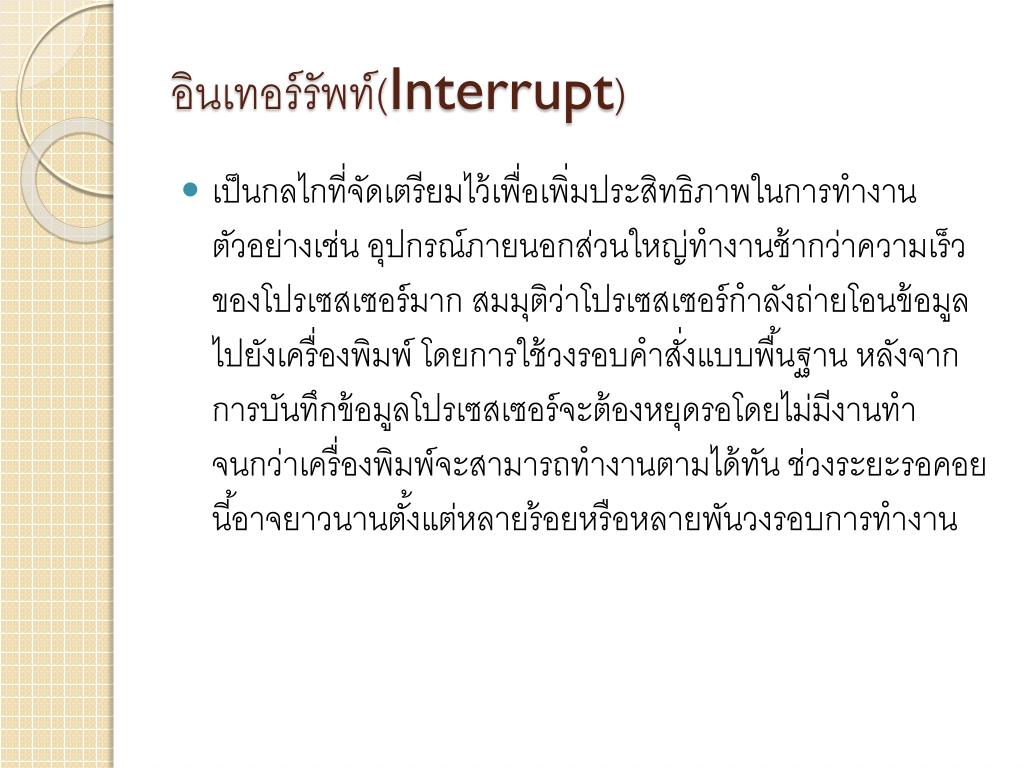

interrupt1
อินเทอร์รัพท์(Interrupt)
  • เป็นกลไกที่จัดเตรียมไว้เพื่อเพิ่มประสิทธิภาพในการทำงาน ตัวอย่างเช่น อุปกรณ์ภายนอกส่วนใหญ่ทำงานช้ากว่าความเร็วของโปรเซสเซอร์มาก สมมุติว่าโปรเซสเซอร์กำลังถ่ายโอนข้อมูลไปยังเครื่องพิมพ์ โดยการใช้วงรอบคำสั่งแบบพื้นฐาน หลังจากการบันทึกข้อมูลโปรเซสเซอร์จะต้องหยุดรอโดยไม่มีงานทำ จนกว่าเครื่องพิมพ์จะสามารถทำงานตามได้ทัน ช่วงระยะรอคอยนี้อาจยาวนานตั้งแต่หลายร้อยหรือหลายพันวงรอบการทำงาน
slide5
แสดงกระบวนการอินเทอร์รัพแสดงกระบวนการอินเทอร์รัพ
  • เมื่อผู้ใช้เรียกใช้ฟังก์ชัน write จำนวนหลายครั้งในระหว่างที่ทำการประมวลผลโปรแกรม
  • โด้ดส่วนที่ 1,2,3 คือชุดคำสั่งที่ไม่เกี่ยวข้องกับงานไอโอ
  • ฟังก์ชัน write คือฟังก์ชันอำนวยความสะดวก ซึ่งจะเรียกใช้โปรแกรมสำหรับงานไอโอ โปรแกรมทางไอโอประกอบด้วยสามส่วนคือ
    • ลำดับคำสั่ง แทนด้วยหมายเลข 4 ซึ่งเป็นการเตีรยมการสำหรับฟังก์ชันไอโอ
    • คำสั่งไอโอ
    • ลำดับของชุดคำสั่ง แทนด้วยหมายเลข 5 เพื่อการทำงานไอโอให้เสร็จสิ้น
slide7
อินเทรร์รัพและวงรอบคำสั่งอินเทรร์รัพและวงรอบคำสั่ง
  • เป็นกลไกที่ช่วยให้โปรเซสเซอร์สามารถประมวลผลคำสั่งของโปรแกรมได้ในขณะที่อุปกรณ์ไอโอกำลังทำงาน
  • โปรแกรมของผู้ใช้จะเรียกใช้ไอโอผ่านการทำงานของระบบปฏิบัติการ(เรียกว่า System call)
  • โปรแกรมสำหรับไอโอที่ถูกเรียกขึ้นมาประกอบด้วย โปรแกรมส่วนเตรียมการและโปรแกรมส่วนทำงานไอโอ
  • ภายหลังจากที่บางส่วนของคำสั่งเหล่านี้ถูกประมวลผลแล้ว การควบคุมจะถูกส่งกลับไปที่โปรแกรมของผู้ใช้
slide10
อินเทรร์รัพและวงรอบคำสั่งอินเทรร์รัพและวงรอบคำสั่ง
  • เมื่ออุปกรณ์ภายนอกพร้อมที่จะให้บริการ นั่นคือเมื่ออุปกรณ์มีความพร้อมในการรับข้อมูลใหม่จากโปรเซสเซอร์
  • อุปกรณ์ไอโอจะส่งสัญญาณอินเทอร์รัพท์เสนอความต้องการเรียกว่า Interrupt request มายังโปรเซสเซอร์
  • โปรเซสเซอร์จะต้อบสนองด้วยการหยุดการประมวลผลโปรแกรมที่กำลังทำงานอยู่เป็นการชั่วคราว(suspend)และนำโปรแกรมสำหรับอุปกรณ์ไอโอนั้นๆ เรียกว่า interrupt handler มาประมวลผลแทน
  • หลังจากที่อุปกรณ์ไอโอได้รับการตอบสนองเสร็จสิ้นแล้ว ก็จะนำโปรแกรมเดิมกลับมาประมวลผล(resume)

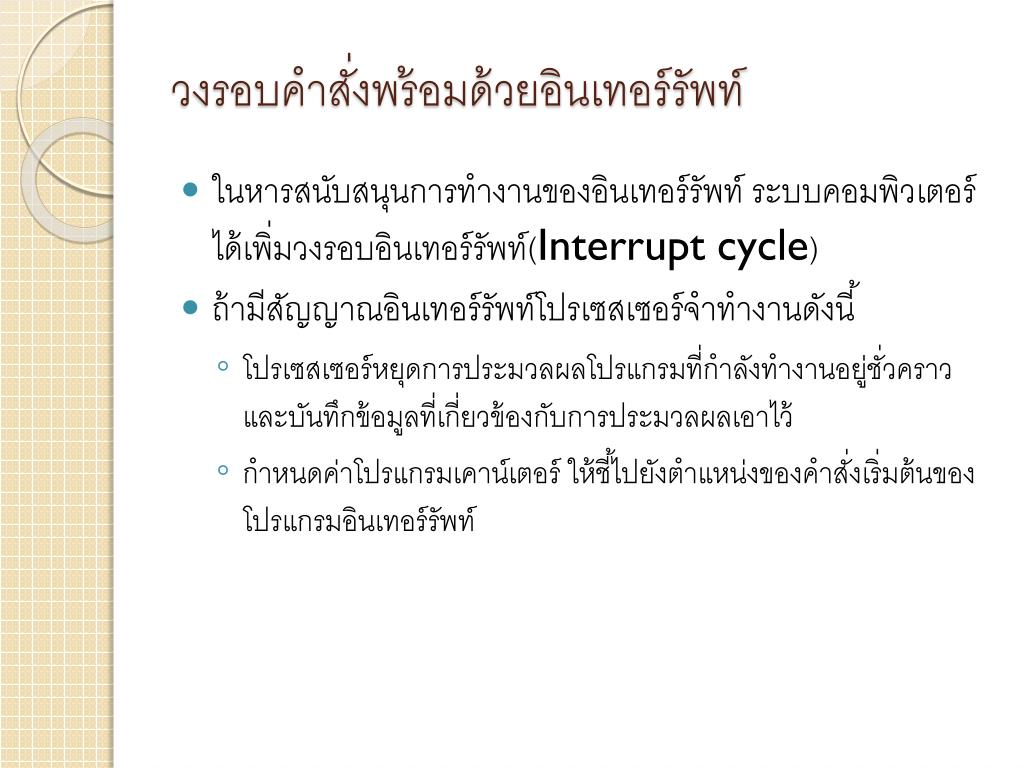

slide11
วงรอบคำสั่งพร้อมด้วยอินเทอร์รัพท์วงรอบคำสั่งพร้อมด้วยอินเทอร์รัพท์
  • ในหารสนับสนุนการทำงานของอินเทอร์รัพท์ ระบบคอมพิวเตอร์ได้เพิ่มวงรอบอินเทอร์รัพท์(Interrupt cycle)
  • ถ้ามีสัญญาณอินเทอร์รัพท์โปรเซสเซอร์จำทำงานดังนี้
    • โปรเซสเซอร์หยุดการประมวลผลโปรแกรมที่กำลังทำงานอยู่ชั่วคราว และบันทึกข้อมูลที่เกี่ยวข้องกับการประมวลผลเอาไว้
    • กำหนดค่าโปรแกรมเคาน์เตอร์ ให้ชี้ไปยังตำแหน่งของคำสั่งเริ่มต้นของโปรแกรมอินเทอร์รัพท์

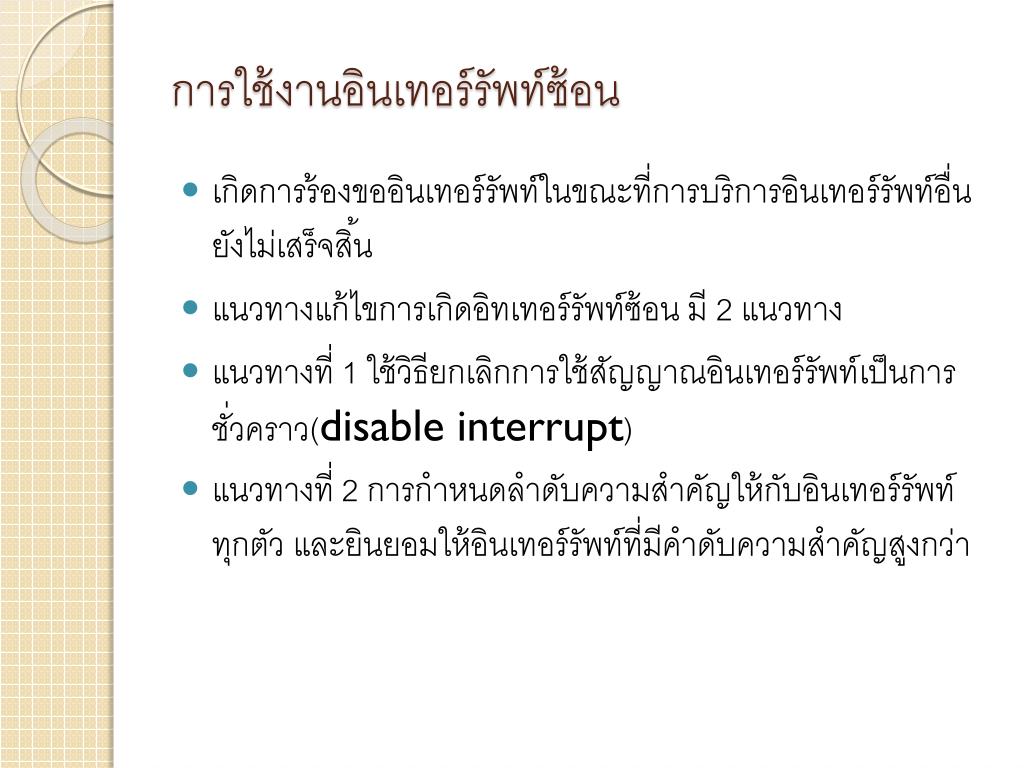

slide12
การใช้งานอินเทอร์รัพท์ซ้อนการใช้งานอินเทอร์รัพท์ซ้อน
  • เกิดการร้องขออินเทอร์รัพท์ในขณะที่การบริการอินเทอร์รัพท์อื่นยังไม่เสร็จสิ้น
  • แนวทางแก้ไขการเกิดอิทเทอร์รัพท์ซ้อน มี 2 แนวทาง
  • แนวทางที่ 1 ใช้วิธียกเลิกการใช้สัญญาณอินเทอร์รัพท์เป็นการชั่วคราว(disable interrupt)
  • แนวทางที่ 2 การกำหนดลำดับความสำคัญให้กับอินเทอร์รัพท์ทุกตัว และยินยอมให้อินเทอร์รัพท์ที่มีคำดับความสำคัญสูงกว่า
