slide1

Sezione Meteo del 36° Stormo

Runway Visual Range

Runway Visual Range - a cura della Sezione Meteo

slide2

Dal 1° novembre 2004 nel METAR di Gioia del Colle verrà inclusa l’informazione relativa allaRVR

  • E’ un traguardo storico, poiché il primo sopralluogo per l’installazione fu fatto nell’ormai lontano1976.

Runway Visual Range - a cura della Sezione Meteo

slide3

Si definisce RVR la distanza (in metri) a cui il pilota di un velivolo sulla “centre line” di una pista può vedere

    • la segnaletica superficiale della pista
    • o le luci delineanti la pista
    • o identificarne la sua “centre line”.

Runway Visual Range - a cura della Sezione Meteo

slide4

La RVR è solo una stima, la migliore possibile, della portata visiva in pista.

  • Si ottiene da calcoli che si basano su diversi fattori:
    • di tipo meteorologico
    • di natura fisico-biologica
    • di tipo operativo.

Runway Visual Range - a cura della Sezione Meteo

slide5

Lo scopo principale della stima del RVR è quello di fornire informazioni sulle condizioni di visibilità (in metri) sulla pista in situazioni di bassa visibilità,

  • in particolare per decidere se tali condizioni siano al di sopra o al di sotto dei livelli minimi operativi

Runway Visual Range - a cura della Sezione Meteo

slide6

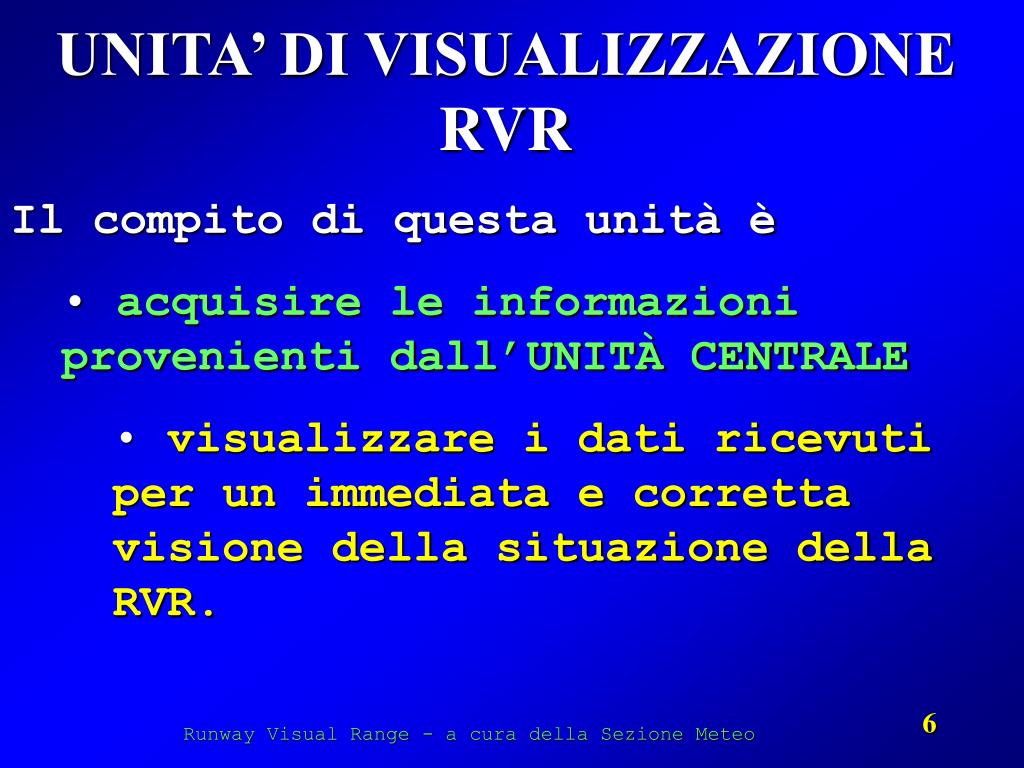

UNITA’ DI VISUALIZZAZIONE RVR

  • Il compito di questa unità è
    • acquisire le informazioni provenienti dall’UNITÀ CENTRALE
      • visualizzare i dati ricevuti per un immediata e corretta visione della situazione della RVR.

Runway Visual Range - a cura della Sezione Meteo

slide7

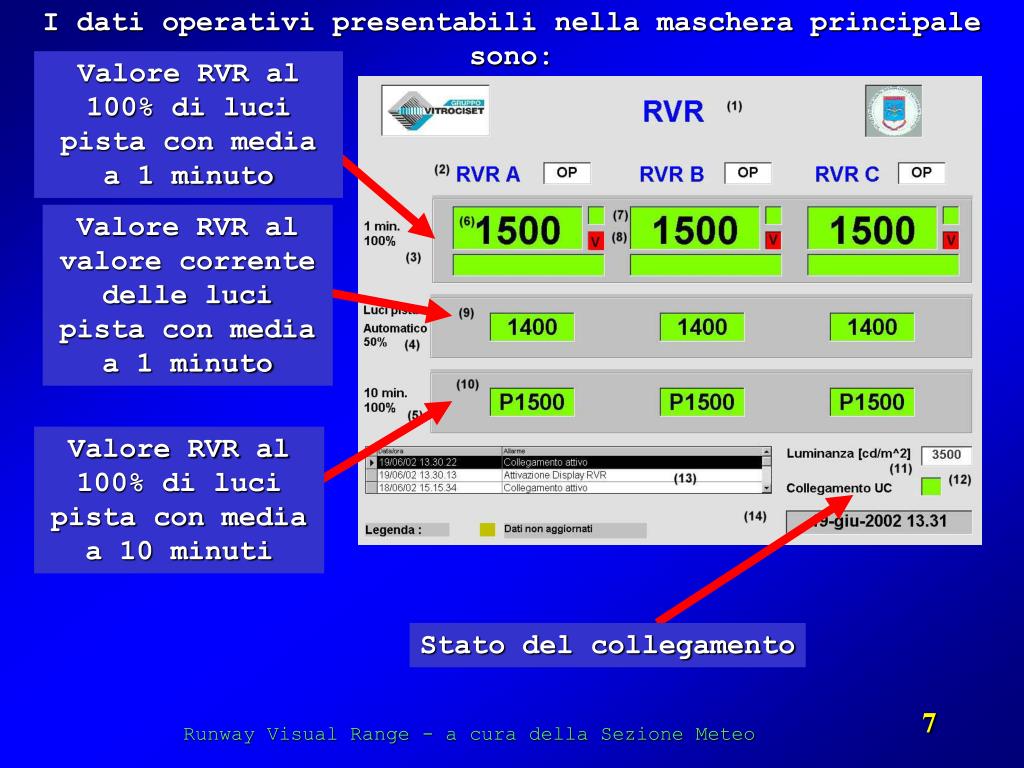

I dati operativi presentabili nella maschera principale sono:

Valore RVR al 100% di luci pista con media a 1 minuto

Valore RVR al valore corrente delle luci pista con media a 1 minuto

Valore RVR al 100% di luci pista con media a 10 minuti

Stato del collegamento

Runway Visual Range - a cura della Sezione Meteo

slide8

Esempio di configurazione minima della schermata

Runway Visual Range - a cura della Sezione Meteo

slide9

Tendenza

D = Down, in diminuzione;

U = Upper, in aumento

del valore RVR tenendo conto delle medie a 5 minuti;

Runway Visual Range - a cura della Sezione Meteo

slide10

Indica con una V su sfondo rosso se il valore medio degli ultimi due minuti differisce dal valore medio a 10 minuti per più di 50 metri o per di più del 20% del valore precedente [Marked Variation];

Runway Visual Range - a cura della Sezione Meteo

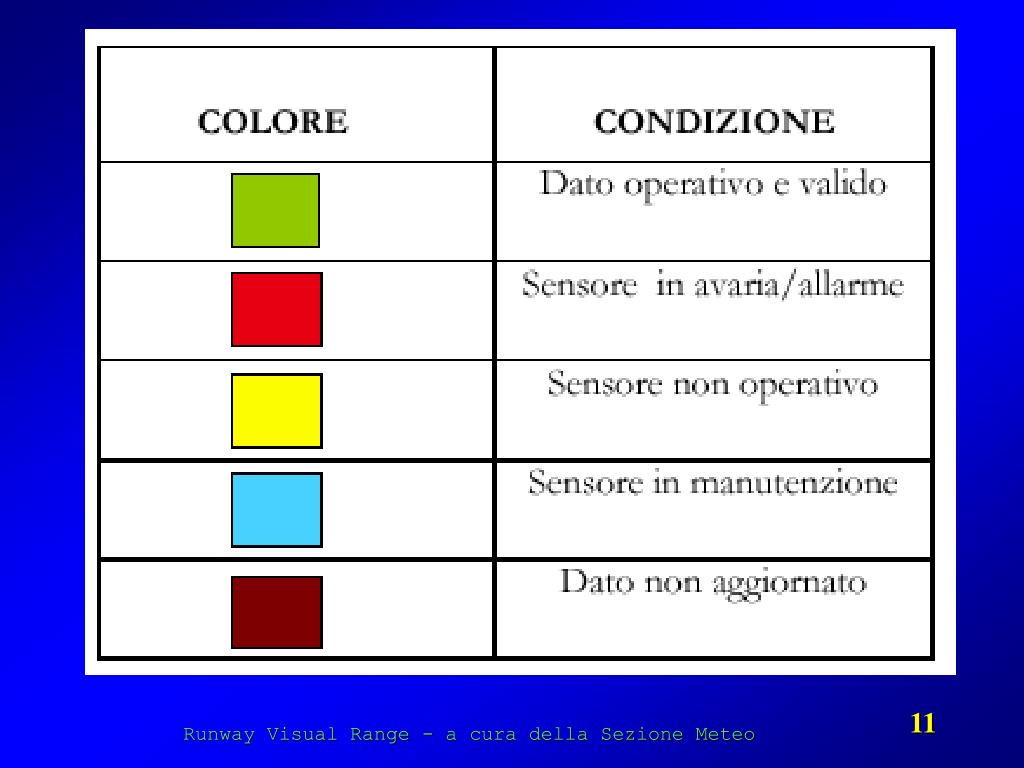

slide12

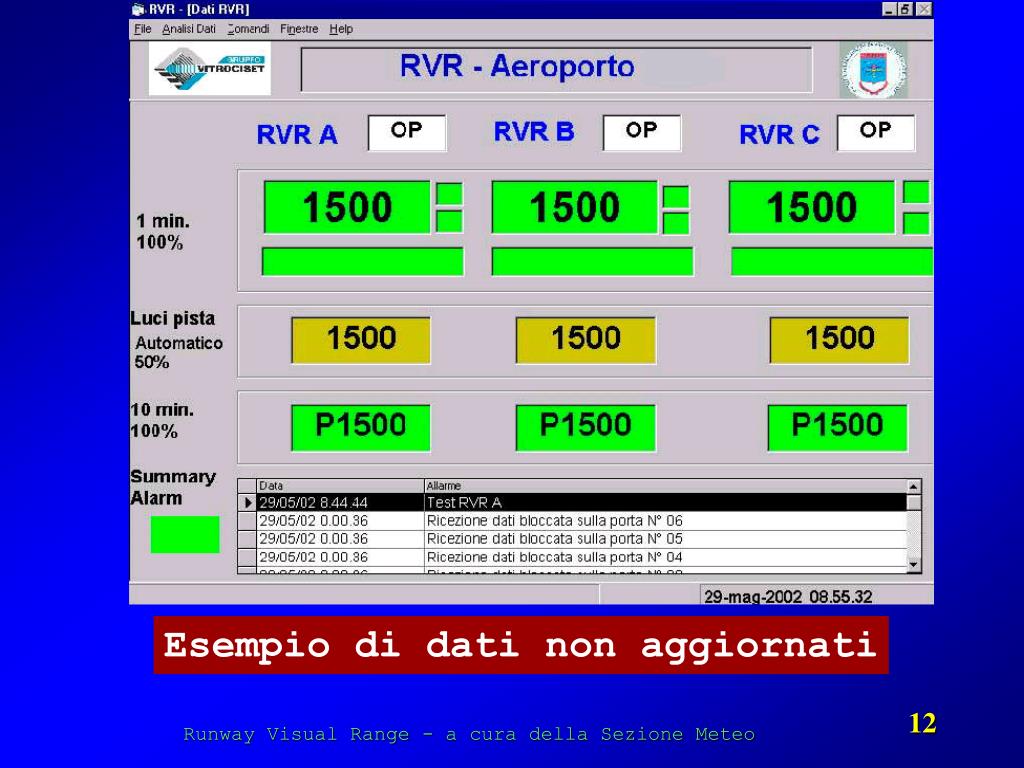

Esempio di dati non aggiornati

Runway Visual Range - a cura della Sezione Meteo

slide13

Esempio di dati non disponibili

Runway Visual Range - a cura della Sezione Meteo

slide14

Es: Canale A NON Operativo!

Runway Visual Range - a cura della Sezione Meteo

slide15

Es: Canale A in Manutenzione

Canale C NON Operativo

Runway Visual Range - a cura della Sezione Meteo

slide16

E’ in corso di preparazione, a cura della Sezione Meteo, una piccola guida utente per l’interpretazione delle schermate dell’unità di visualizzazione RVR.

Inoltre, per chi desiderasse approfondire l’argomento, è liberamente disponibile il file contenente il manuale utente completo.

Runway Visual Range - a cura della Sezione Meteo

slide17

LA PORTATA VISUALE DI PISTA (RVR) NEL METAR

MANUALE DI SERVIZIO N.2

(MESSAGGI METEOROLOGICI METAR SPECI E TAF) EDIZIONE 2002

Runway Visual Range - a cura della Sezione Meteo

slide18

RDRDR/VRVRVRVRi

  • La codifica della RVR è basata sull’uso del metro in accordo con l’Annesso 5 ICAO.

Runway Visual Range - a cura della Sezione Meteo

slide19

Durante i periodi in cui

la visibilità orizzontale

o la portata visuale di pista (RVR)

per una o più piste disponibili per l’atterraggio risultano essere inferiori a 1.500metri, si devono riportare uno o più gruppi del tipo RDRDR/VRVRVRVRi.

L’indicatore letterale R seguito immediatamente, senza alcuno spazio, dal numero di pista DRDR deve precedere sempre le osservazioni RVR.

Runway Visual Range - a cura della Sezione Meteo

slide20

I valori della RVR da riportare devono essere rappresentativi della zona di contatto delle piste attivate per le operazioni di atterraggio.

  • R32L/1100
  • RVR di 1.100 metri sulla pista 32 sinistra.

ESEMPIO

Runway Visual Range - a cura della Sezione Meteo

slide21

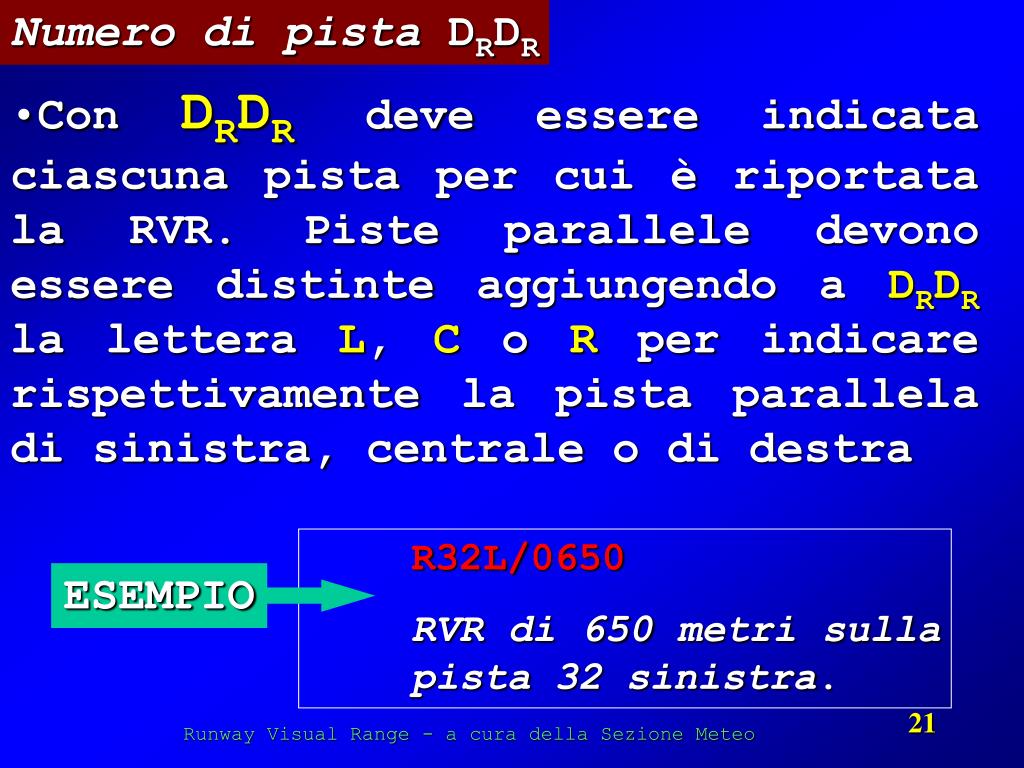

Numero di pista DRDR

  • Con DRDRdeve essere indicata ciascuna pista per cui è riportata la RVR. Piste parallele devono essere distinte aggiungendo a DRDR la lettera L, C o R per indicare rispettivamente la pista parallela di sinistra, centrale o di destra
  • R32L/0650
  • RVR di 650 metri sulla pista 32 sinistra.

ESEMPIO

Runway Visual Range - a cura della Sezione Meteo

slide22

Valore medio della RVR nei dieci minuti che precedono immediatamente l’osservazione

Runway Visual Range - a cura della Sezione Meteo

slide23

Valore medio della RVR nei dieci minuti che precedono immediatamente l’osservazione

  • Il valore medio della RVR nel periodo di dieci minuti che precede immediatamente l’osservazione deve essere riportato con
  • VRVRVRVR.

Runway Visual Range - a cura della Sezione Meteo

slide24

Tendenza della RVR nei dieci minuti che precedono immediatamente l’osservazione

Runway Visual Range - a cura della Sezione Meteo

slide25

Tendenza della RVR nei dieci minuti che precedono immediatamente l’osservazione

Tuttavia,

quando il periodo di dieci minuti contiene una discontinuità marcata nell’RVR

(per esempio, avvezione improvvisa di nebbia, manifestazione o termine rapido di un rovescio di neve oscurante),

solo i dati che seguono la discontinuità devono essere usati per ottenere i valori medi dell’RVR e le sue variazioni.

L’intervallo di tempo quindi deve essere ridotto in maniera corrispondente.

Runway Visual Range - a cura della Sezione Meteo

slide26

Marcata discontinuità ???

Runway Visual Range - a cura della Sezione Meteo

slide27

Marcata discontinuità ???

  • Si ha una marcata discontinuità nel caso di una variazione improvvisa e prolungata della portata visuale di pista, della durata di almeno due minuti, e che comporti l’emissione di un messaggio speciale selezionato.

Runway Visual Range - a cura della Sezione Meteo

slide28

Criteri per l’emissione dei messaggi SPECI

  • Quando la portata visuale di pista RVR) migliora raggiungendo o oltrepassando (in aumento) uno o più dei seguenti valori, oppure quando la portata visuale di pista peggiora oltrepassando (in diminuzione) uno o più dei seguenti valori:
  • 150(*), 350, 600, 800 metri;

(*) Non per Gioia.

Runway Visual Range - a cura della Sezione Meteo

slide29

Tendenza marcata ad aumentare o a diminuire

Runway Visual Range - a cura della Sezione Meteo

slide30

Tendenza marcata ad aumentare o a diminuire

Se i valori della portata visuale di pista durante il periodo dei dieci minuti che precede l’osservazione mostrano una tendenza marcata ad aumentare o a diminuire cosicché la media durante i primi cinque minuti varia di 100 metri o più dalla media dei susseguenti cinque minuti del periodo, questa tendenza deve essere indicata con i = U per valori in aumento e con i = D per valori in diminuzione.

Quando non è stata osservata alcuna variazione marcata della portata visuale di pista deve essere codificatoi = N.

Quando non è possibile determinare la tendenza, i deve essere omesso.

Runway Visual Range - a cura della Sezione Meteo

slide31

Tendenza marcata ad aumentare o a diminuire

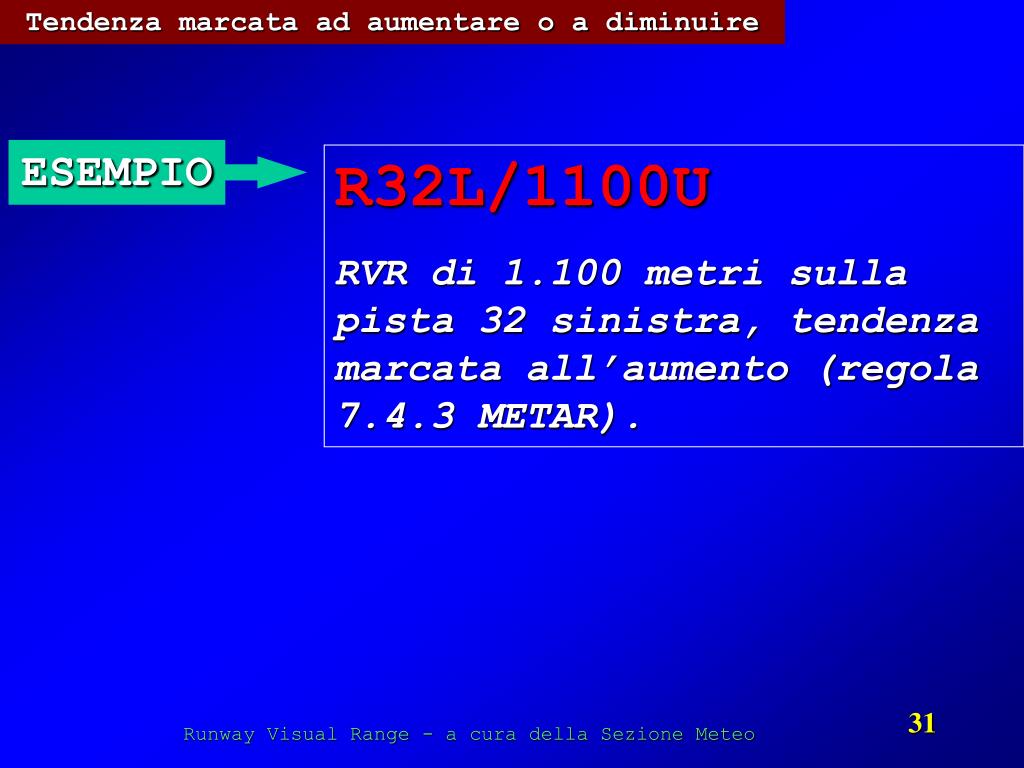

ESEMPIO

R32L/1100U

RVR di 1.100 metri sulla pista 32 sinistra, tendenza marcata all’aumento (regola 7.4.3 METAR).

Runway Visual Range - a cura della Sezione Meteo

slide32

Variazioni significative della RVR

Runway Visual Range - a cura della Sezione Meteo

slide33

Variazioni significative della RVR

  • Quando la RVR su una pista varia significativamente e quando durante il periodo dei dieci minuti che precede l’orario nominale dell’osservazione, i valori estremi medi valutati sul periodo del minuto variano dal valore medio più di 50 metri o più del 20% del valore medio, considerando fra le due soglie la maggiore, devono essere indicati i valori minimo e massimo medi sul periodo del minuto, in questo ordine, nella forma RDRDR/VRVRVRVRVVRVRVRVRi, al posto della media dei dieci minuti.
  • I valori estremi della RVR devono essere indicati conformemente alla regola 7.6 e la tendenza deve essere indicata conformemente alla regola 7.4.3.

Runway Visual Range - a cura della Sezione Meteo

slide34

Variazioni significative della RVR

ESEMPIO

R32L/0375V0600U

valore minimo di 375 metri e valore massimo di 600 metri (medie dei valori su periodi di un minuto) della RVR sulla pista 32 sinistra (regola 7.5 METAR), tendenza marcata all’aumento (regola 7.4.3 METAR).

Runway Visual Range - a cura della Sezione Meteo

slide35

Valori estremi della RVR

Runway Visual Range - a cura della Sezione Meteo

slide36

Valori estremi della RVR

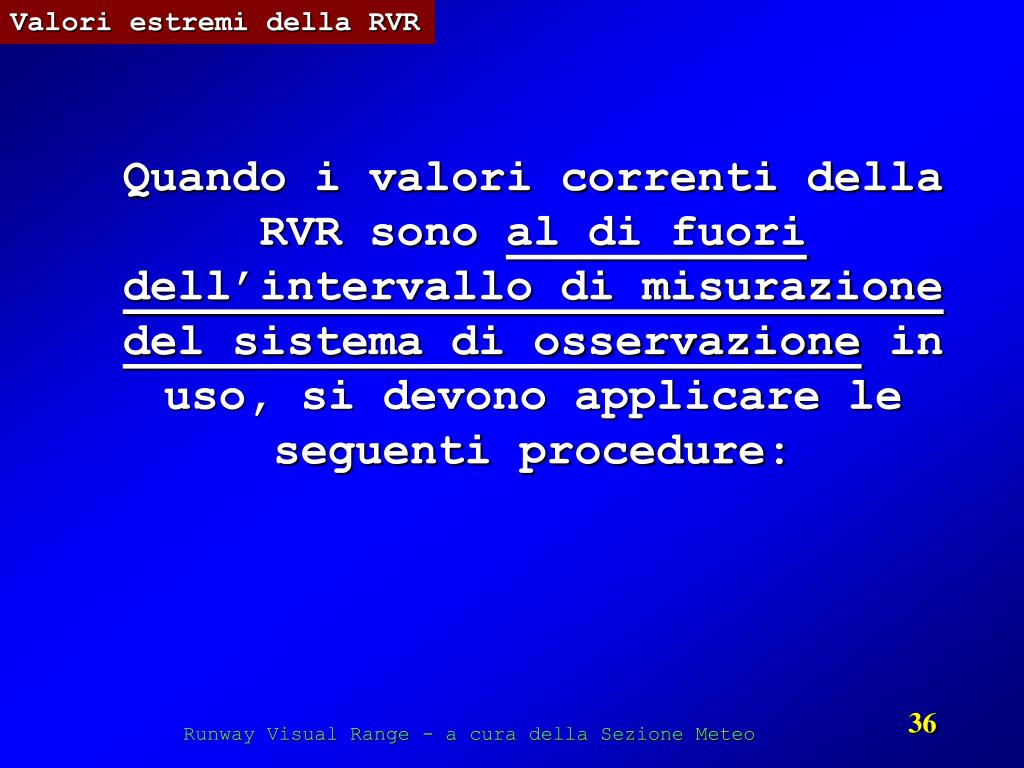

  • Quando i valori correnti della RVR sono al di fuori dell’intervallo di misurazione del sistema di osservazione in uso, si devono applicare le seguenti procedure:

Runway Visual Range - a cura della Sezione Meteo

slide37

Valori estremi della RVR

  • quando la RVR, che deve essere riportata in accordo con il REGOLAMENTO TECNICO N.1, è più elevata del valore massimo che può essere rilevato con il sistema in uso, il gruppo VRVRVRVR deve essere preceduto dall’indicatore letterale P (PVRVRVRVR) in cui VRVRVRVR è il valore più alto che può essere rilevato.

Quando la RVR è stata valutata essere più di 1.500 metri, essa deve essere riportata come P1500;

  • R32L/P1500
  • RVR superiore a 1.500 metri sulla pista 32 sinistra.

ESEMPIO

Runway Visual Range - a cura della Sezione Meteo

slide38

Valori estremi della RVR

  • quando la RVR è inferiore al valore minimo che può essere rilevato con il sistema in uso, il gruppo VRVRVRVR deve essere preceduto dall’indicatore letterale M (MVRVRVRVR) in cui VRVRVRVR è il valore più basso che può essere rilevato. Quando la RVR è stata valutata essere meno di 50 metri (200 per Gioia), essa deve essere riportata come M0050 (M0200 per Gioia).

Runway Visual Range - a cura della Sezione Meteo

slide39

Sistema di monitoraggio della pulizia delle ottiche (Optron)

Runway Visual Range - a cura della Sezione Meteo

slide40

Qualora il valore percentuale del dato “Ottica”, che viene rilevato dall’Optron e visualizzato sull’elaboratore Server_RVR, è uguale o inferiore alla soglia di attenzione fissata, il personale appositamente addetto alla manutenzione deve essere allertato per procedere alla pulizia delle ottiche del trasmissometro.
