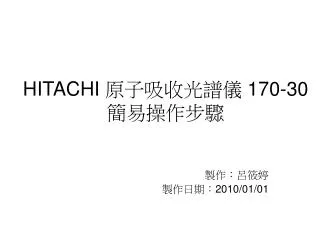

HITACHI 原子吸收光譜儀 170-30 簡易操作步驟

HITACHI 原子吸收光譜儀 170-30 簡易操作步驟 製作：呂筱婷製作日期：2010/01/01

原子吸收光譜儀 (Atomic Absorption Spectrophotometer；AA) 儀器介紹數位顯示器乙炔鋼瓶原子吸收光譜儀中空陰極管空壓機冷凝機

檢視原子吸收光譜儀器左方廢液瓶內是否水位充足 (防止火焰回火) 開啟空壓機 (輸出端壓力 5kg/cm2) 步驟開始空壓機OFF 空壓機輸出端壓力顯示表底端的栓子需栓緊不得漏氣空壓機ON

開啟乙炔鋼瓶 一次側(鋼瓶內壓) 5 kg 以上二次側 (輸出端) 0.8 kg/cm2) 乙炔鋼瓶 OFF 一次側二次側乙炔鋼瓶 ON

開啟 170-30 電源，開啟數位顯示器電源 • 放置待測元素燈管於燈源室 Lamp 1，調整燈管建議電流，待機暖燈管約 30 min。 • 調整波長至待測元素特性波長位置 (燈管上建議操作波長)。 • 調整燈管位置，調整 GAIN 大小，使訊號值穩定於 0.000 abs (按壓ZERO) 燈源室 170-30 電源調整波長 GAIN 燈管上顯示建議波長 ZERO

開啟左下方 FUEL 開關於水平方向 (乙炔氣體進入FUEL內) 開啟 FUEL 顯示燈開關。 • 按壓 IGNITE，點燃火焰，將乙炔壓力降至 0.3 kg/cm2，火焰呈現淡藍色。 10.開啟冷卻水。 FUEL ON FUEL 開關呈水平方向 IGNITE 調整乙炔壓力點燃火焰火焰呈現藍色

11. 放置 DI Water，調整 GAIN 使 CONCENTRATION 指示“0”。 12. 按壓住 “ZERO” 鍵，調整 GAIN，使 CONCENTRATION 指示為 “100”，放開 “ZERO” 鍵。 13. 按壓一下 “ZERO” 鍵，使指示能正確回歸 “0”。 14. 重複 12、13 步驟，完成零點校正。 15. 檢測標準品或測試樣品，則可得該元素吸收值，再使用 Excel 換算濃度值。 16. 測量完畢。 ZERO 鍵緊緊按壓不放調整 GAIN ZERO ON CONETRATION=100 ZERO OFF CONETRATION=0

17. 放置 DI Water， 吸取 15 min，清潔霧化室。 18. 關閉乙炔鋼瓶，火焰熄滅後，將乙炔開關關閉成垂直方向。 19. 關閉冷卻水。 20. 關閉空壓機，並鬆開栓子用以放氣。 21. 關閉主機電源，關閉數位顯示器電源。 17. 清潔霧化室 18-1.乙炔鋼瓶 OFF 18-2. FUEL開關 OFF 21-2 數位顯示器 OFF 19. 冷凝機 OFF 20-2. 栓子鬆開 21-1. 主機電源 OFF 20-1. 空壓機 OFF

步驟結束 請多指教，謝謝！

HITACHI 原子吸收光譜儀 170-30 簡易操作步驟
