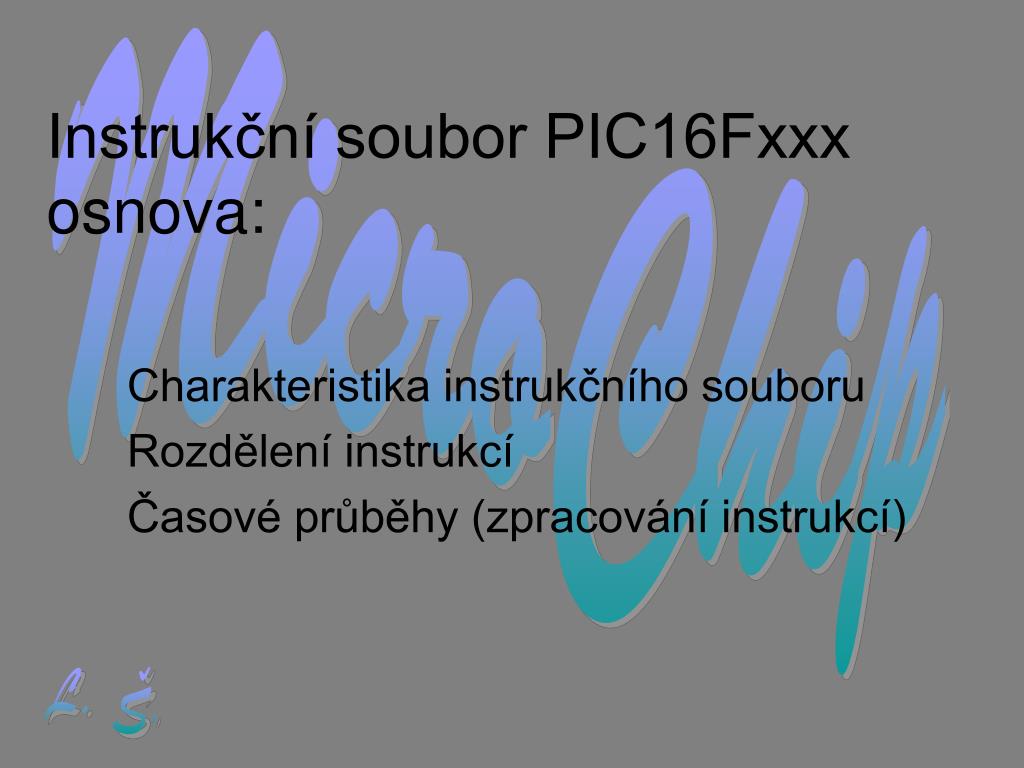

  1. MicroChip Instrukční soubor PIC16Fxxxosnova: Charakteristika instrukčního souboru Rozdělení instrukcí Časové průběhy (zpracování instrukcí) L. Š.

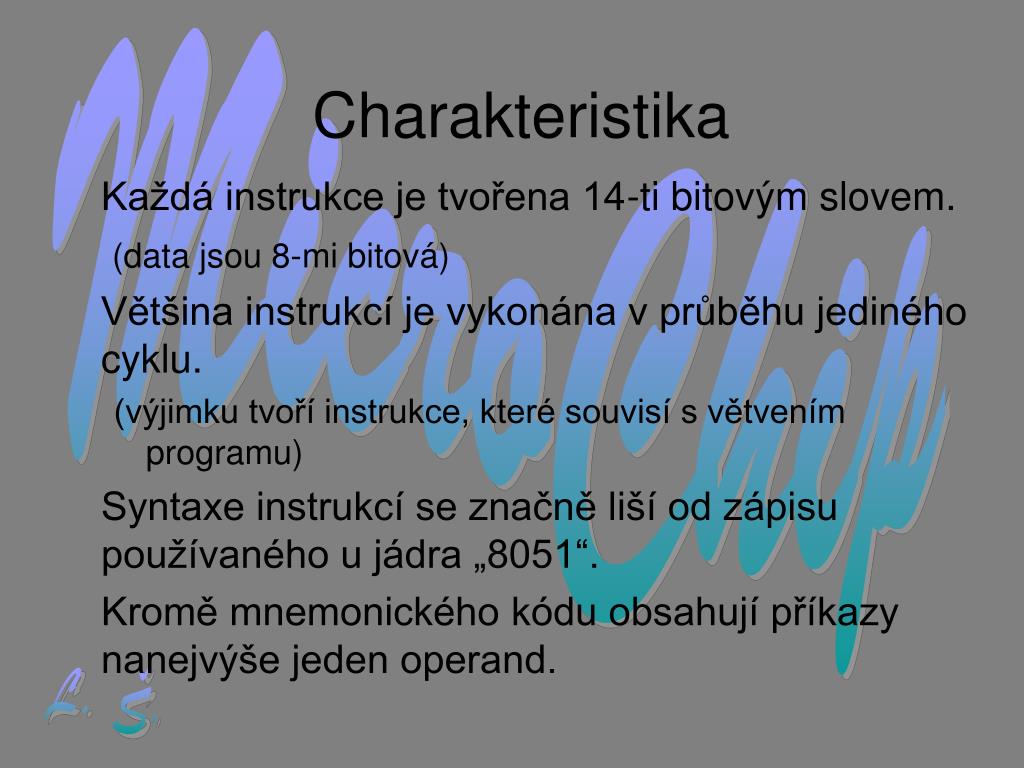

  2. MicroChip Charakteristika • Každá instrukce je tvořena 14-ti bitovým slovem. • (data jsou 8-mi bitová) • Většina instrukcí je vykonána v průběhu jediného cyklu. • (výjimku tvoří instrukce, které souvisí s větvením programu) • Syntaxe instrukcí se značně liší od zápisu používaného u jádra „8051“. • Kromě mnemonického kódu obsahují příkazy nanejvýše jeden operand. L. Š.

  3. MicroChip Rozdělení instrukcí … • U bajtově orientovaných instrukcí adresa „f“ určuje registr se kterým se pracuje a parametr „d“ určuje (je-li použit) místo uložení výsledku operace. • (d=1 => výsledek bude v registru „f“) • (d=0 => výsledek bude v registru „w“) • U bitově orientovaných instrukcí adresa „f“ určuje registr se kterým se pracuje a parametr „b“ určuje pozici bitu ve vybraném registru. L. Š.

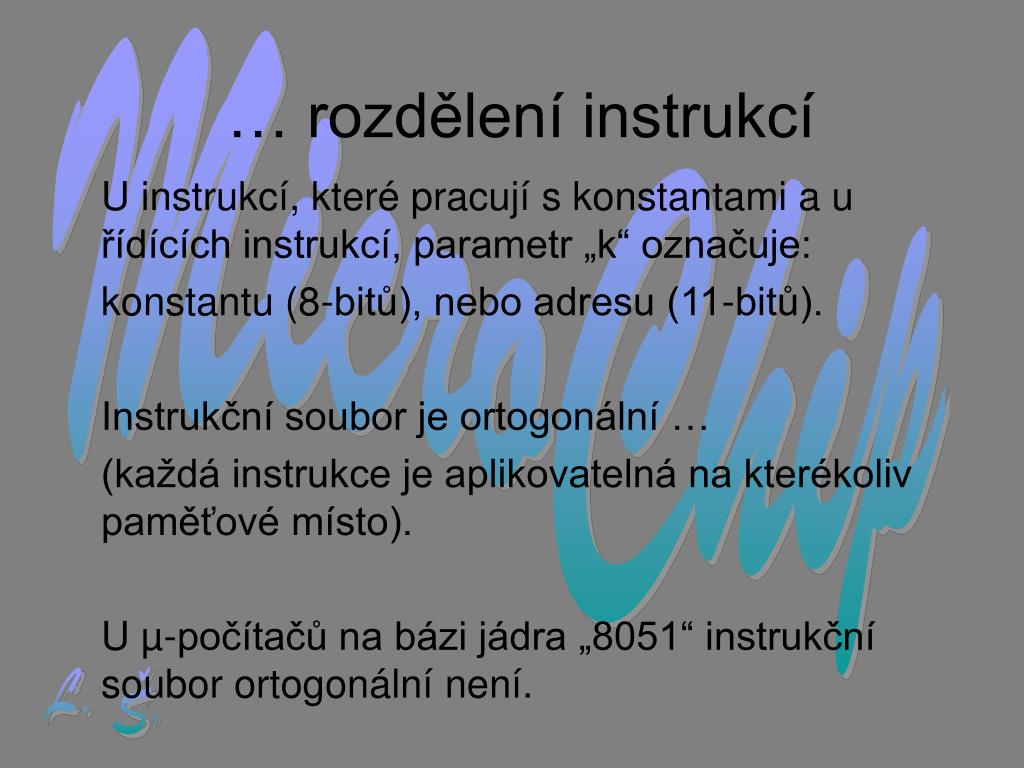

  4. MicroChip … rozdělení instrukcí U instrukcí, které pracují s konstantami a u řídících instrukcí, parametr „k“ označuje: konstantu (8-bitů), nebo adresu (11-bitů). Instrukční soubor je ortogonální … (každá instrukce je aplikovatelná na kterékoliv paměťové místo). U µ-počítačů na bázi jádra „8051“ instrukční soubor ortogonální není. L. Š.

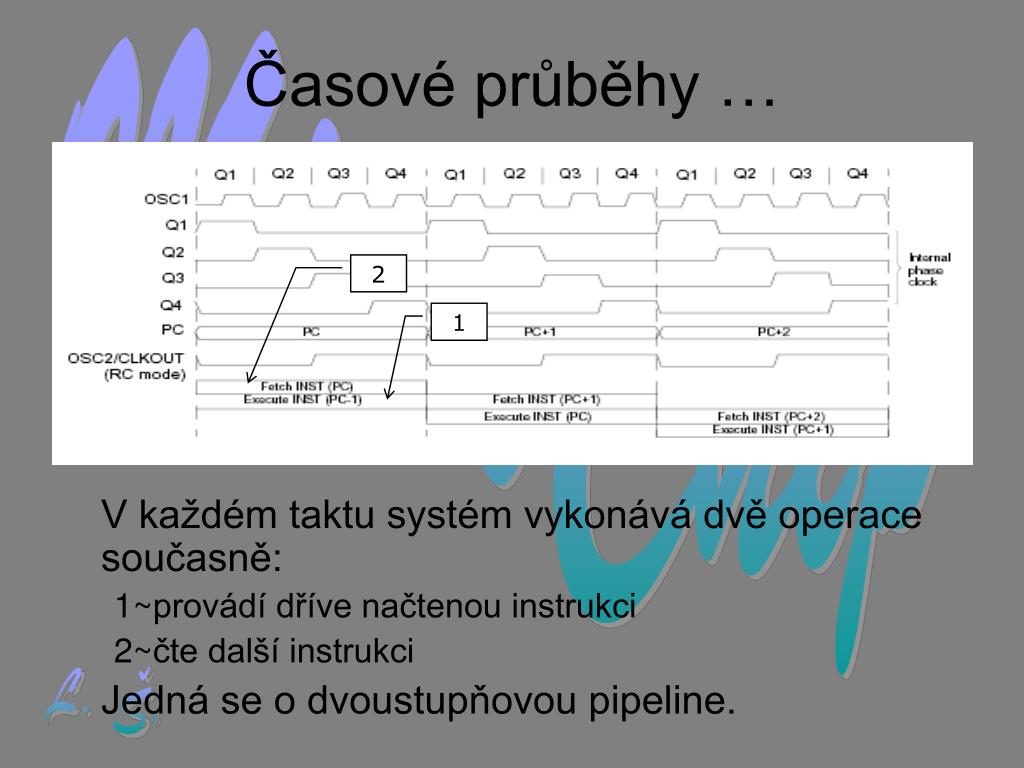

  5. MicroChip Časové průběhy … 2 1 V každém taktu systém vykonává dvě operace současně: 1~provádí dříve načtenou instrukci 2~čte další instrukci Jedná se o dvoustupňovou pipeline. L. Š.

  6. MicroChip …(zpracování instrukcí) CLK Každý takt trvá 4 periody CLK označené Q1÷Q4. (u „8051“ – 12 period) => při shodném fCLK proběhne u PIC 3x více taktů. S ohledem na způsob realizace instrukcí se jedná o výrazný nárůst výkonu. L.Shkapa@seznam.cz L. Š.
