2. 复印机原理 本教材以Di1611机型为基础进行讲述 原理适用于B162/210-B163/163V/211/220等 1技术规格 2系统配置3截面视图 4纸路 5复印过程 6 结构示意图

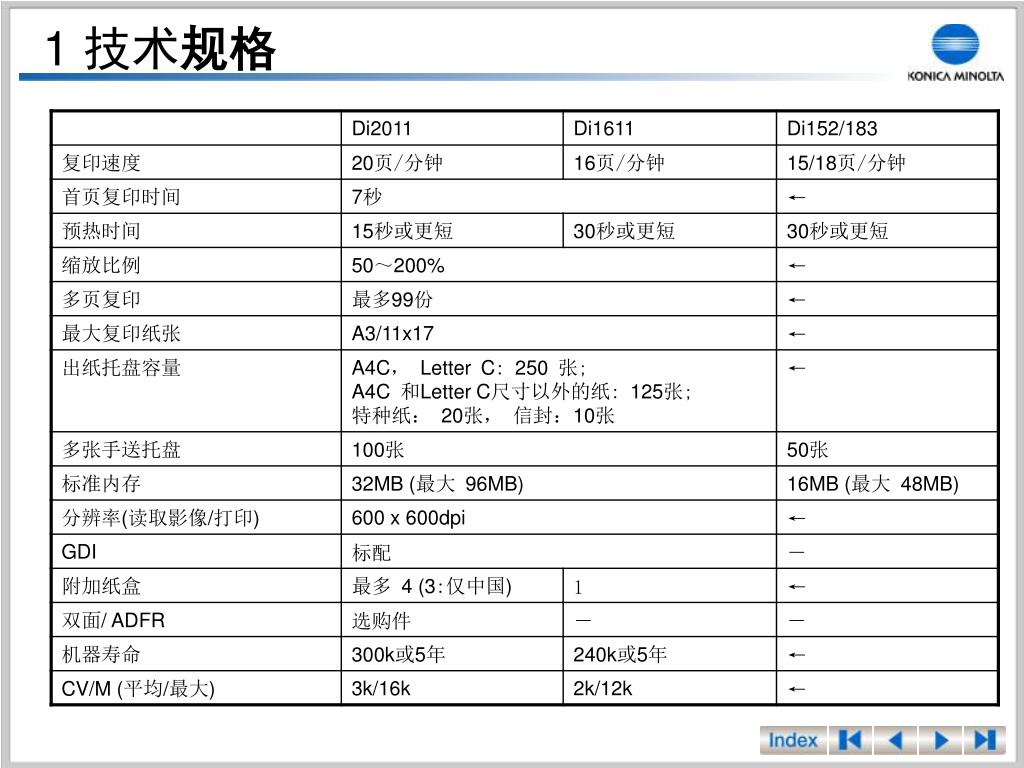

3. 1技术规格

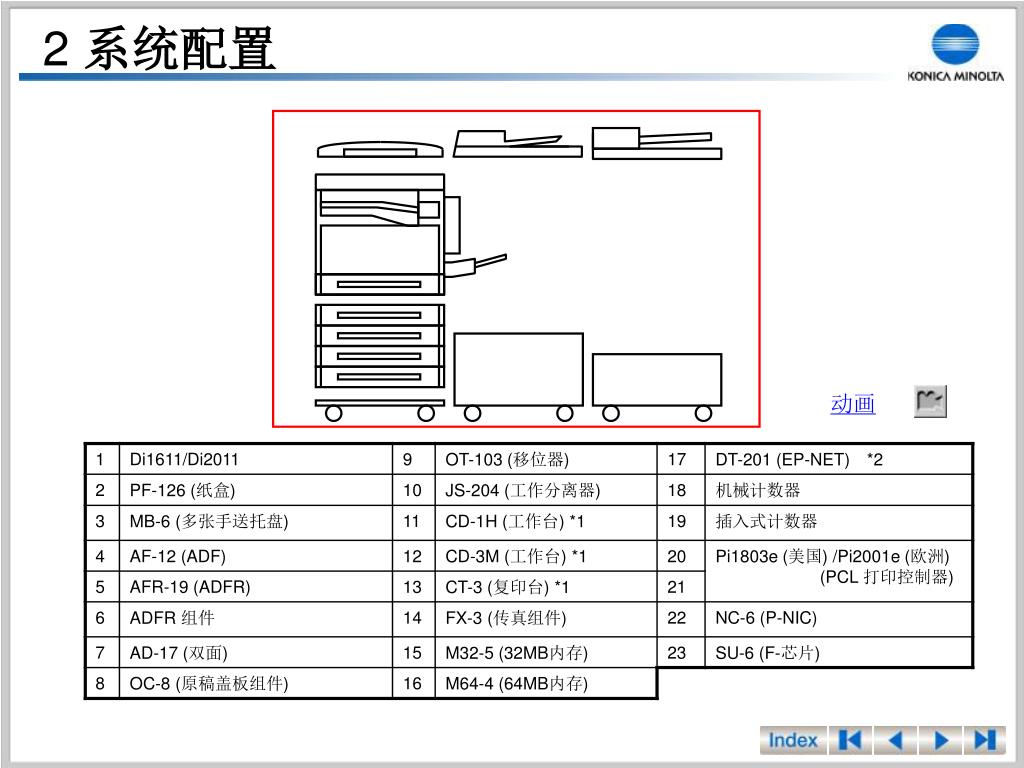

4. 动画 2 系统配置

5. 3 截面视图

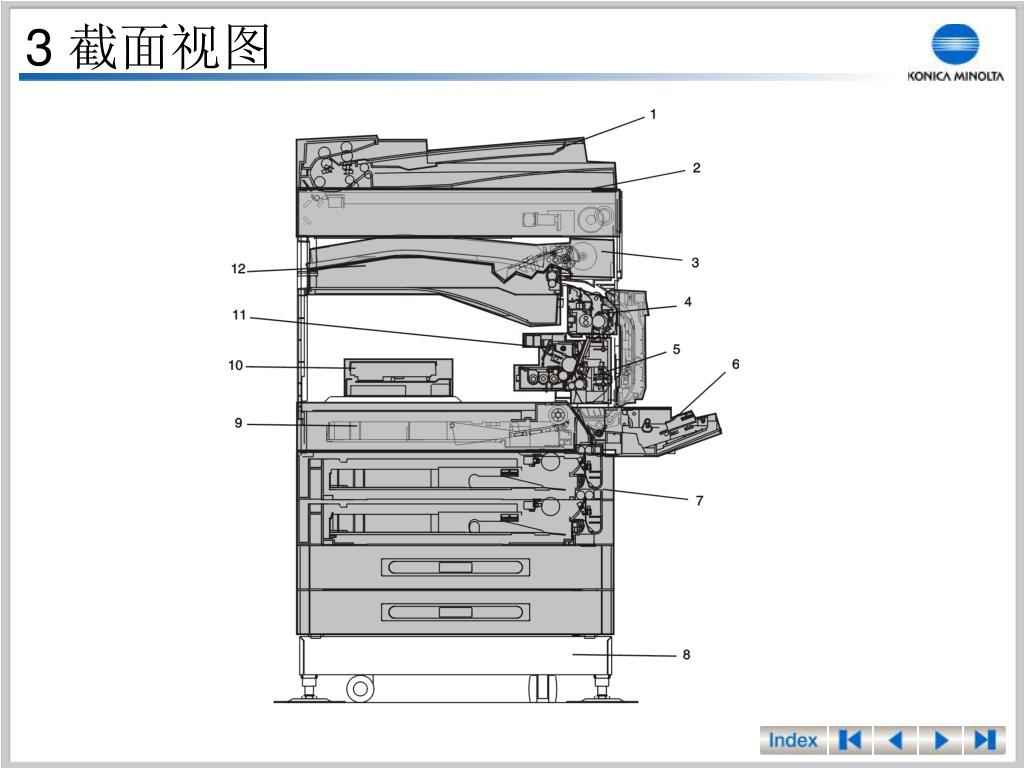

6. 3 截面视图 • 1. 自动输稿器AF-12 （选购件） 7. 送纸单元PF-126 （选购件） • 2. 扫描器 8. 复印底座CT-3 （选购件） • 3. 工作分离器JS-204 （选购件 9. 第1 纸盒 • 4. 定影单元 10. PH 单元 • 5. 图像转印部分 11. 成像单元 • 6. 多张手送进纸部分MB-6 12. 排纸部分

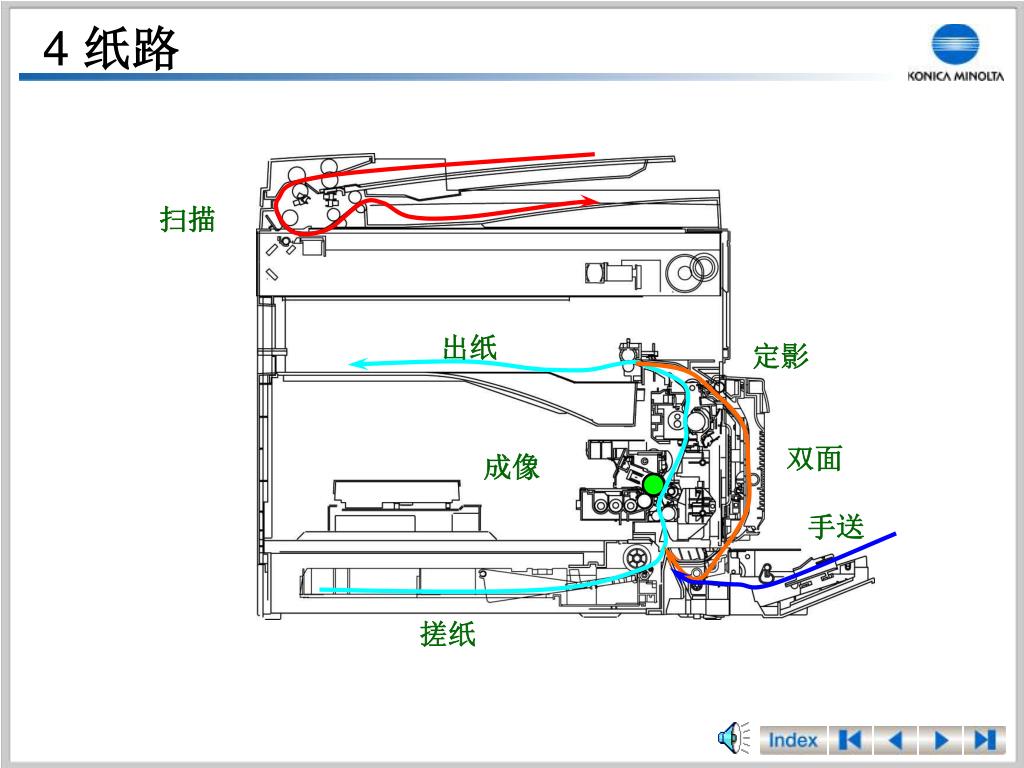

7. 扫描 出纸 定影 双面 成像 手送 搓纸 4 纸路

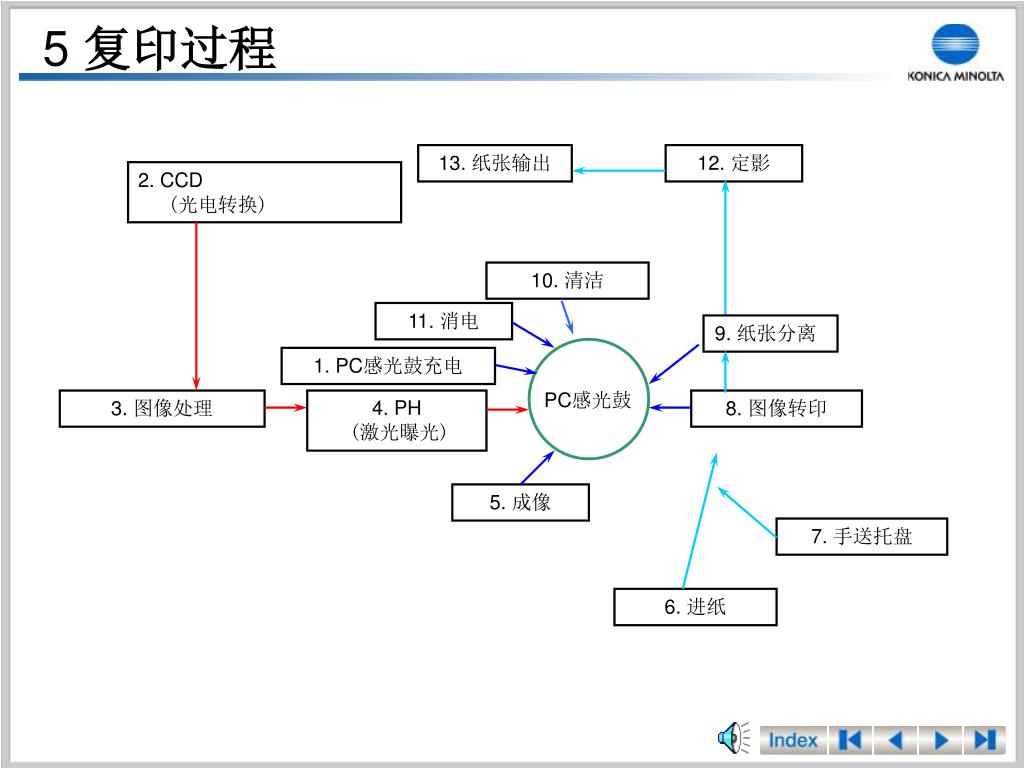

8. 5 复印过程 13.纸张输出 12.定影 2.CCD(光电转换) 10. 清洁 11.消电 9.纸张分离 1.PC感光鼓充电 PC感光鼓 3.图像处理 4. PH(激光曝光) 8.图像转印 5.成像 7. 手送托盘 6. 进纸

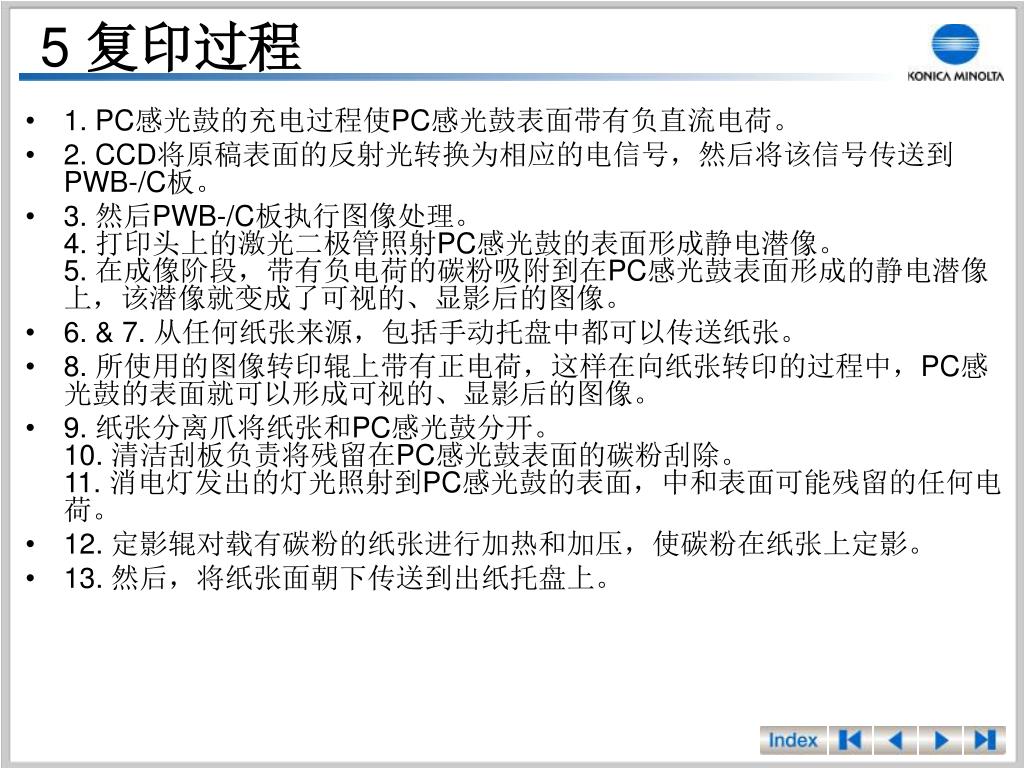

9. 5 复印过程 • 1. PC感光鼓的充电过程使PC感光鼓表面带有负直流电荷。 • 2. CCD将原稿表面的反射光转换为相应的电信号，然后将该信号传送到PWB-/C板。 • 3.然后PWB-/C板执行图像处理。4.打印头上的激光二极管照射PC感光鼓的表面形成静电潜像。5.在成像阶段，带有负电荷的碳粉吸附到在PC感光鼓表面形成的静电潜像上，该潜像就变成了可视的、显影后的图像。 • 6. & 7.从任何纸张来源，包括手动托盘中都可以传送纸张。 • 8.所使用的图像转印辊上带有正电荷，这样在向纸张转印的过程中，PC感光鼓的表面就可以形成可视的、显影后的图像。 • 9. 纸张分离爪将纸张和PC感光鼓分开。10.清洁刮板负责将残留在PC感光鼓表面的碳粉刮除。11.消电灯发出的灯光照射到PC感光鼓的表面，中和表面可能残留的任何电荷。 • 12.定影辊对载有碳粉的纸张进行加热和加压，使碳粉在纸张上定影。 • 13.然后，将纸张面朝下传送到出纸托盘上。

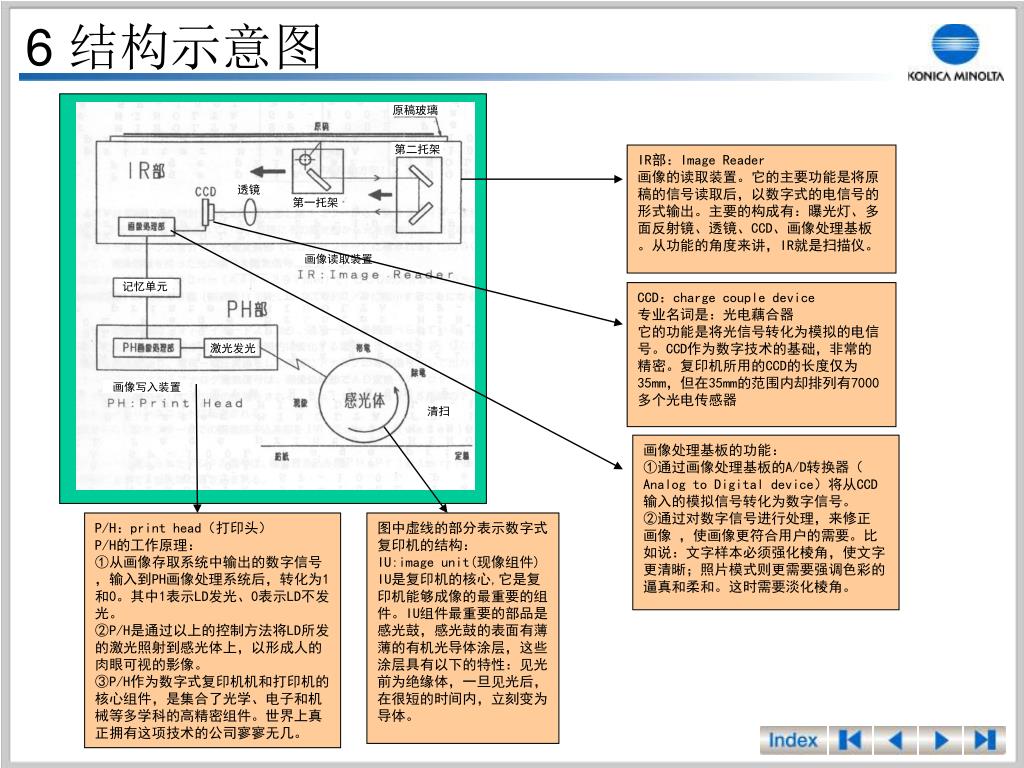

10. 6 结构示意图 原稿玻璃 第二托架 IR部：Image Reader 画像的读取装置。它的主要功能是将原稿的信号读取后，以数字式的电信号的形式输出。主要的构成有：曝光灯、多面反射镜、透镜、CCD、画像处理基板。从功能的角度来讲，IR就是扫描仪。 透镜 第一托架 画像读取装置 记忆单元 CCD：charge couple device 专业名词是：光电藕合器 它的功能是将光信号转化为模拟的电信号。CCD作为数字技术的基础，非常的精密。复印机所用的CCD的长度仅为35mm，但在35mm的范围内却排列有7000多个光电传感器 激光发光 画像写入装置 清扫 画像处理基板的功能： ①通过画像处理基板的A/D转换器（Analog to Digital device）将从CCD输入的模拟信号转化为数字信号。 ②通过对数字信号进行处理，来修正 画像 ，使画像更符合用户的需要。比如说：文字样本必须强化棱角，使文字更清晰；照片模式则更需要强调色彩的逼真和柔和。这时需要淡化棱角。 P/H：print head（打印头） P/H的工作原理： ①从画像存取系统中输出的数字信号，输入到PH画像处理系统后，转化为1和0。其中1表示LD发光、0表示LD不发光。 ②P/H是通过以上的控制方法将LD所发的激光照射到感光体上，以形成人的肉眼可视的影像。 ③P/H作为数字式复印机机和打印机的核心组件，是集合了光学、电子和机械等多学科的高精密组件。世界上真正拥有这项技术的公司寥寥无几。 图中虚线的部分表示数字式复印机的结构： IU:image unit(现像组件) IU是复印机的核心,它是复印机能够成像的最重要的组件。IU组件最重要的部品是感光鼓，感光鼓的表面有薄薄的有机光导体涂层，这些涂层具有以下的特性：见光前为绝缘体，一旦见光后，在很短的时间内，立刻变为导体。
