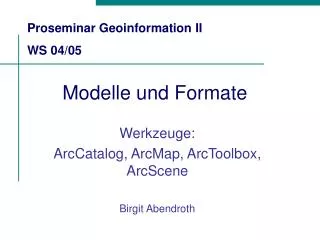

Proseminar Geoinformation II WS 04/05. Modelle und Formate. Werkzeuge: ArcCatalog, ArcMap, ArcToolbox, ArcScene Birgit Abendroth. Beispiel I    Standortsuche einer Bankfiliale. ArcGIS – Software Produkte. Von Firma ESRI - Environmental Systems Research Institute. ArcGIS. ArcView.

gareth
Download Presentation

Modelle und Formate

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

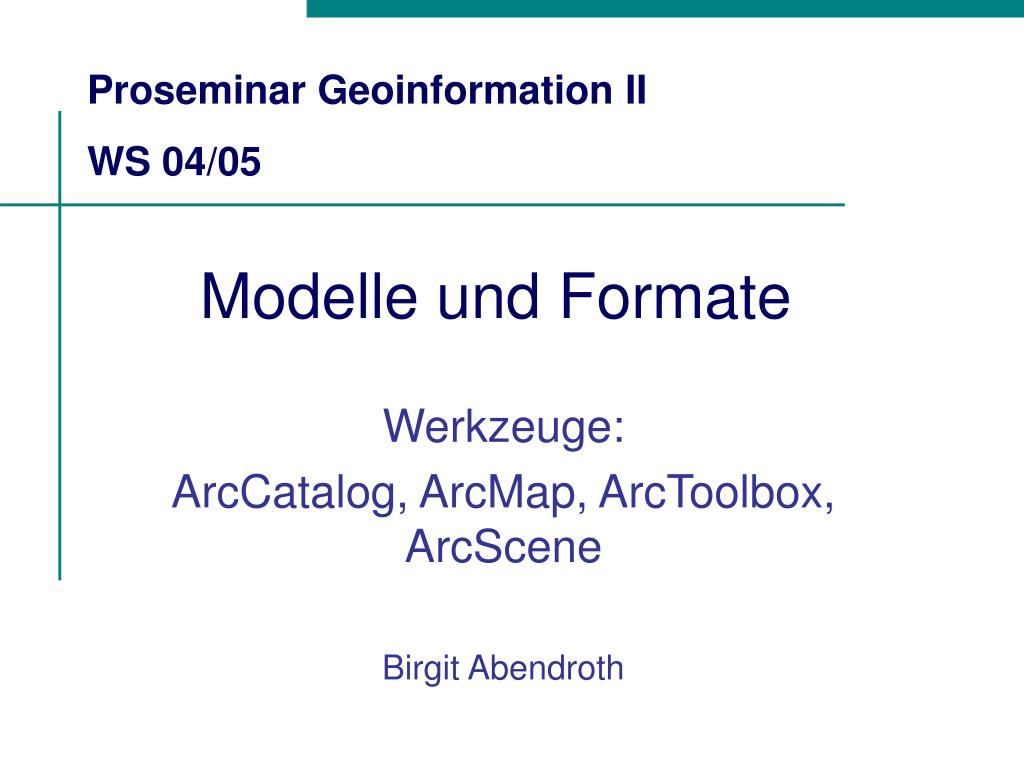

  1. Proseminar Geoinformation II WS 04/05 Modelle und Formate Werkzeuge: ArcCatalog, ArcMap, ArcToolbox, ArcScene Birgit Abendroth

  2. Beispiel I   Standortsuche einer Bankfiliale Birgit Abendroth

  3. ArcGIS – Software Produkte Von Firma ESRI - Environmental Systems Research Institute Birgit Abendroth

  4. ArcGIS ArcView ArcEditor ArcInfo ArcCatalog ArcMap ArcToolbox ArcScene ArcGIS – Software Produkte ArcGIS Desktop Anwendungen Werkzeuge Birgit Abendroth

  5. ArcCatalog • Organisation der geographischen Daten • Übersicht über die Ordner und Dateien (ähnlich Windows-Explorer) • Strukturierung und Verwaltung der Daten (z.B. über die Proberties) • Vorschau der Geodaten als Karte oder Tabelle • Ansicht und Aktualisierung der Metadaten • Daten zur Erläuterung der gespeicherten Daten • Bearbeitung der Daten in ArcMap und ArcToolbox durch „Drag and Drop“ Birgit Abendroth

  6. Beispieldaten D:\GIS-Data\ESRI Birgit Abendroth

  7. Aufgabe 1 • Öffnet ArcCatalog. • Fügt das Verzeichnis U in der Baumstruktur auf der linken Seite des Katalogs ein und kopiert in diesen die Dateien prov1.shp, Level 1 Province Areas.lyr und Cities.shp, City Size.lyr aus dem Ordner D:\GIS-Data\ESRI\europe\basemap\. Birgit Abendroth

  8. ArcMap • Datenerfassung • Herstellen und Bearbeiten von Karten (2-dimensionale Darstellung) • Geographische Datenanalyse mittels • der Layerstruktur • den Beziehungen zwischen den einzelnen Elementen • Diagrammdarstellungen • Präsentation der Ergebnisse Birgit Abendroth

  9. Informationen zu den Werkzeugen Tool Wizard (für komplexere Funktionen) ArcToolbox • GIS Werkzeuge zur Bearbeitung der Geodaten als Ganzes • Einteilung in 4 Toolsets • Analysis Tools, Conversion Tools, Data Management Tools, My Tools Birgit Abendroth

  10. Toolsets • Analysis Tools • Statistiken, Overlay, Buffer ... • Conversion Tools • Transformation von Datenformaten (z.B.: Coverages, Shapefiles, TINs) • Data Management Tools • Bearbeitung der Daten zur Analyse der räumlichen Daten und Attribute • My Tools • Sammlung der persönlichen, am meisten genutzten Werkzeuge Birgit Abendroth

  11. ArcScene • Aufbau ähnlich wie ArcMap • 3-dimensionale Darstellung und Analyse der Geodaten • Kombinieren von verschiedenen Oberflächen und Graphiken • Visualisierung von 3D Analyst Birgit Abendroth

  12. ArcScene – Bild

  13. Erweiterungen von ArcInfo • Toolbars in ArcMap • Aktivierung: Tools/Extensions Vortrag 10: Raster Vortrag 11: Geostatistik Vortrag 12: Geländemodelle Birgit Abendroth

  14. Aufgabe 2 • Öffnet ArcMap und fügt die kopierten Dateien Level 1 Province Areas.lyr und City Size.lyr aus U in ArcCatalog per Drag and Drop in ArcMap ein. • Aktiviert „Label Features“ vom City Layer (rechte Maustaste auf City Size). Mit Hilfe der Suchfunktion soll Nordrhein-Westfalen markiert und herangezoomt werden. Gibt es Zusatzinformationen zu Bonn? Bitte ArcMap nicht schließen!!! Birgit Abendroth

  15. Anmerkung • Speicherung der Daten • als Shapefile, etc. • Speicherung der Darstellung • in Karten Dateien (*.mxd, *.sxd) • in Layer-Dateien (*.lyr)  diese Abspeicherung der Formate enthält einen Verweis auf die gespeicherten Daten  Deshalb reicht es nicht aus nur eine *.mxd oder *.lyr Datei zu kopieren. Es müssen auch die entsprechenden Daten (z.B. Shapefiles) mit kopiert werden. Birgit Abendroth

  16. Quellenangabe • Digital Books ArcGIS 8, ESRI • Getting Started with ArcGIS, 1999 • Using ArcCatalog, Using ArcMap, Using ArcToolbox Birgit Abendroth

  17. ArcCatalog - Contents Bottons für ArcMap und ArcToolbox Hinzufügen von Ordnern in die Baumstruktur Ansichtsart der Daten im Vorschaufenster

  18. ArcCatalog – Preview Tabellarische oder bildliche Vorschau

  19. Arc Catalog - Metadata Beschreibung, räumliche Daten und Attribute

  20. ArcMap - Bild Werkzeuge Layer Zoom Information zu einzelnen Objekten Suchfunktion Schrift und Zeichnen

  21. ArcToolbox – Bild
