  1. Mælar Kafli 16

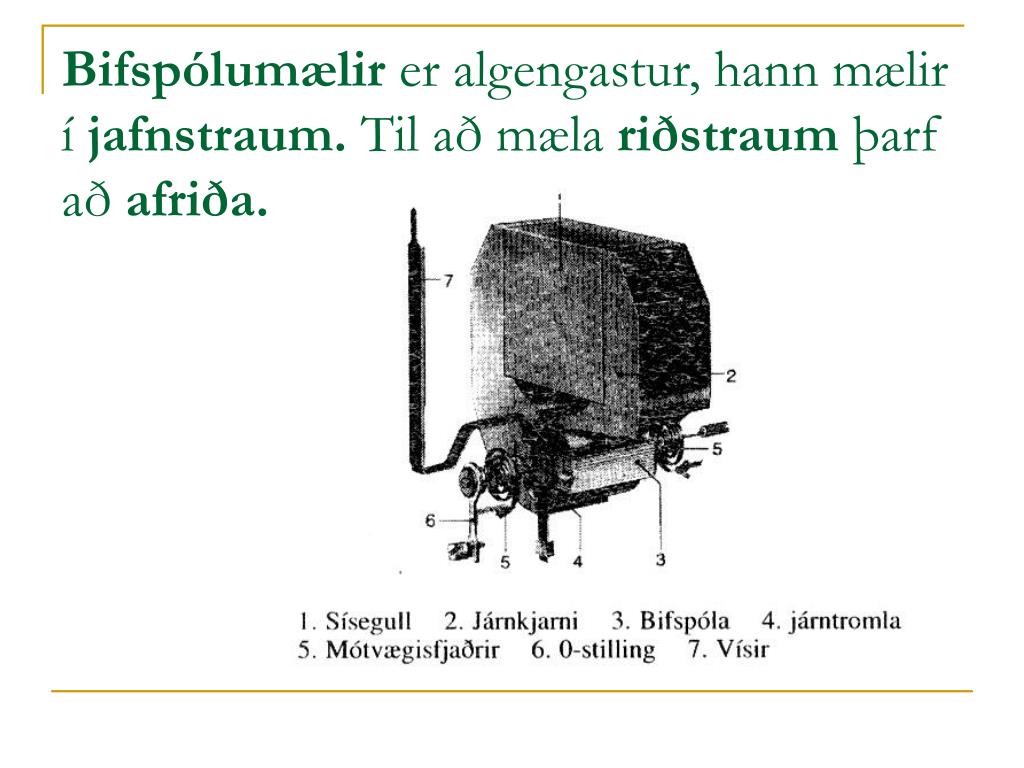

  2. Bifspólumælir er algengastur, hann mælir í jafnstraum. Til að mæla riðstraum þarf að afriða.

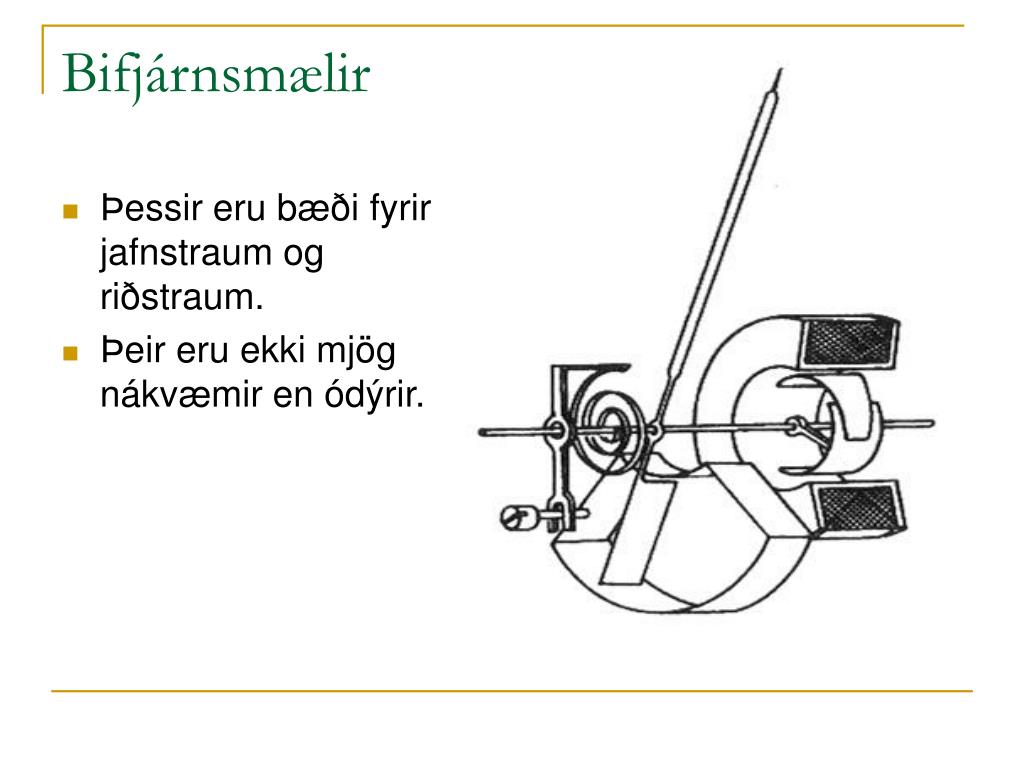

  3. Bifjárnsmælir • Þessir eru bæði fyrir jafnstraum og riðstraum. • Þeir eru ekki mjög nákvæmir en ódýrir.

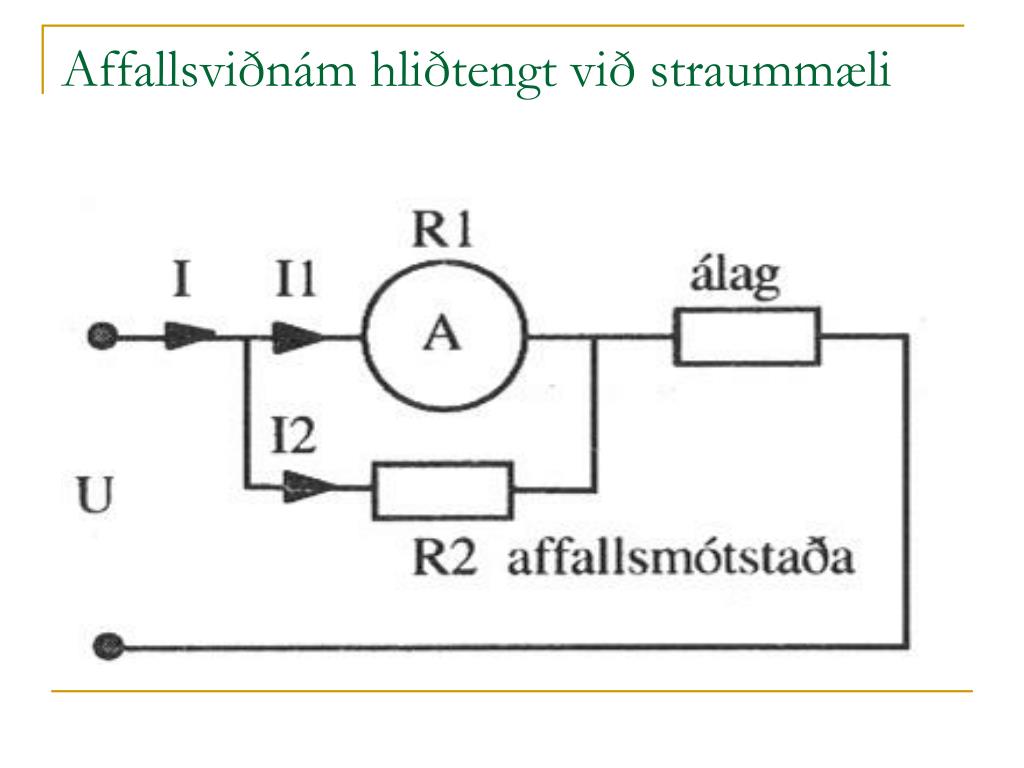

  4. Affallsviðnám hliðtengt við straummæli

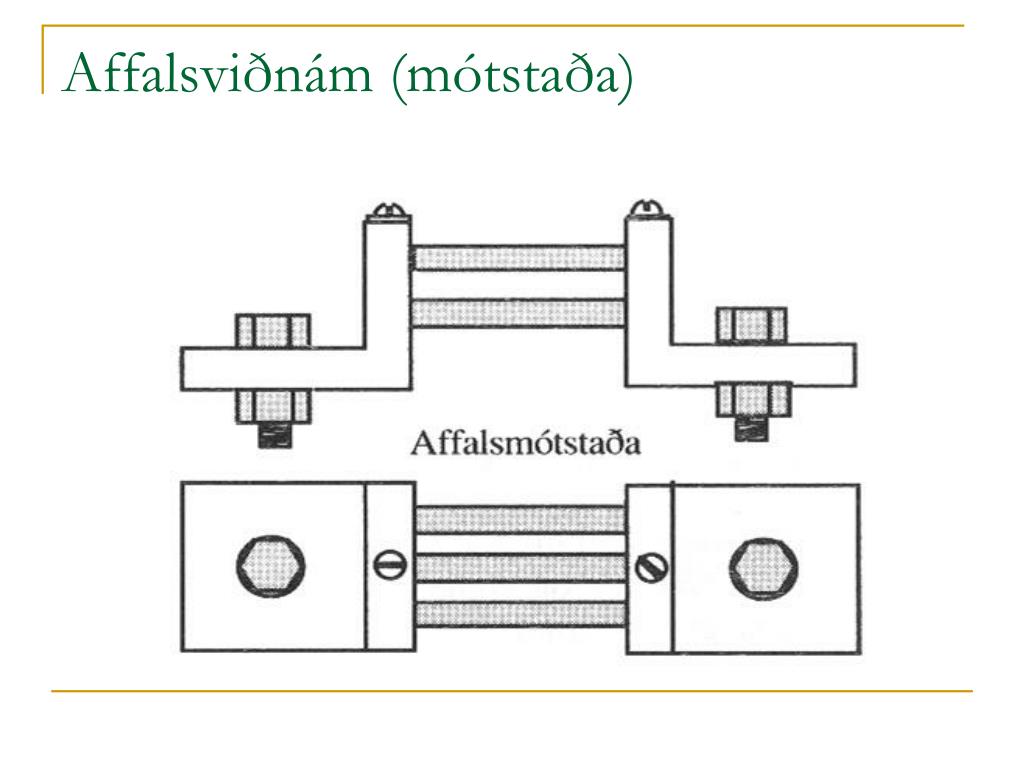

  5. Affalsviðnám (mótstaða)

  6. Við mælingu á strórum riðstraum eru notaðir straumspennar. Leiðari

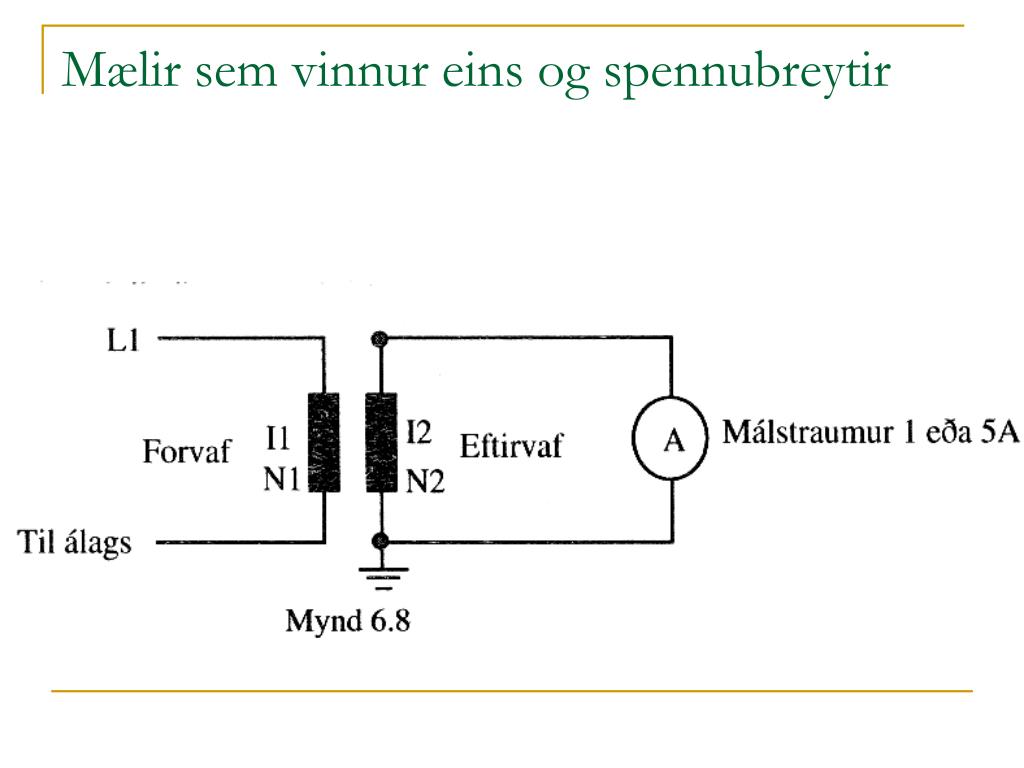

  7. Mælir sem vinnur eins og spennubreytir

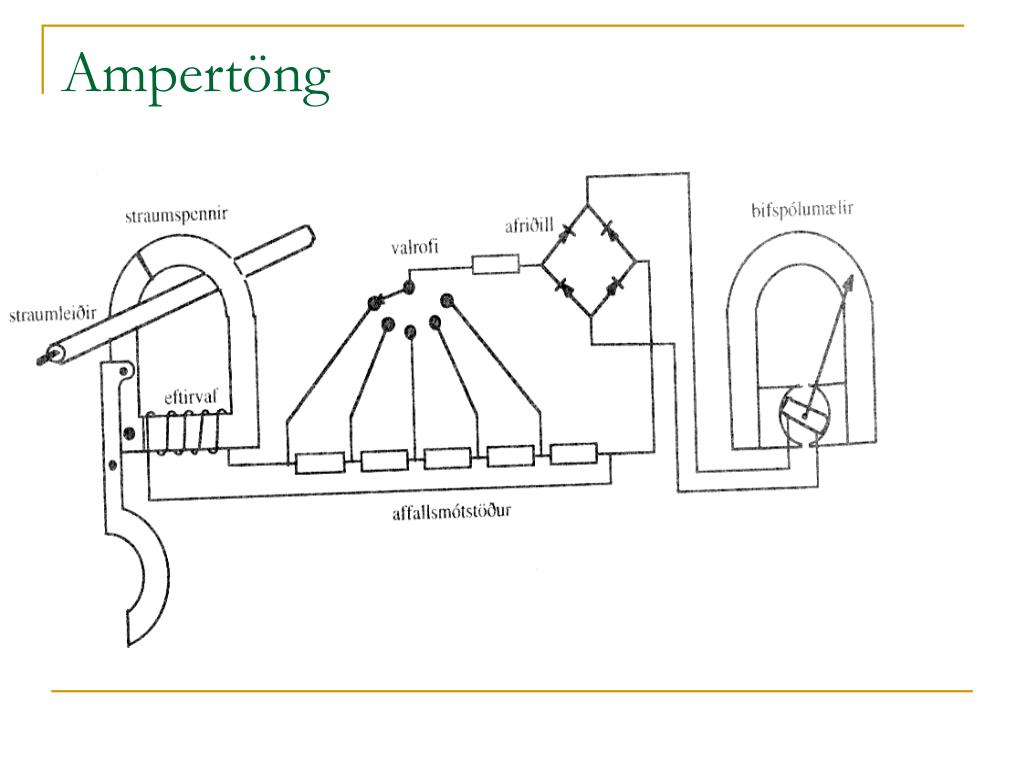

  8. Ampertöng

  9. Aflmælir

  10. AVO mælir (fjölsviðsmælir).

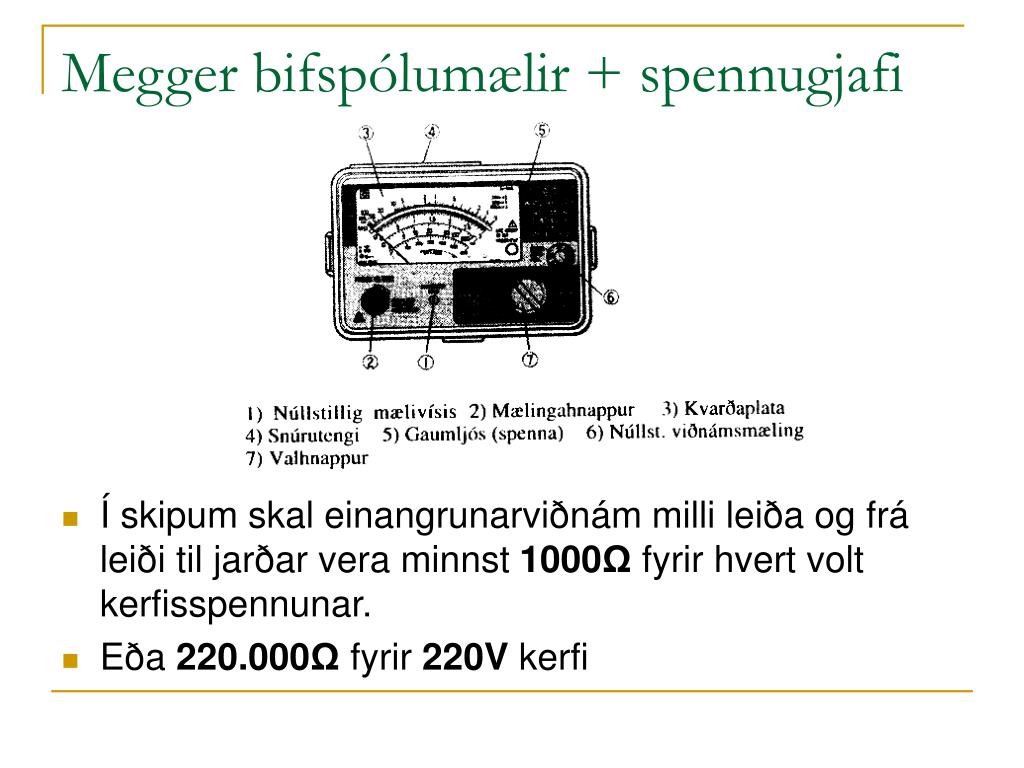

  11. Megger bifspólumælir + spennugjafi • Í skipum skal einangrunarviðnám milli leiða og frá leiði til jarðar vera minnst 1000Ω fyrir hvert volt kerfisspennunar. • Eða 220.000Ω fyrir 220V kerfi

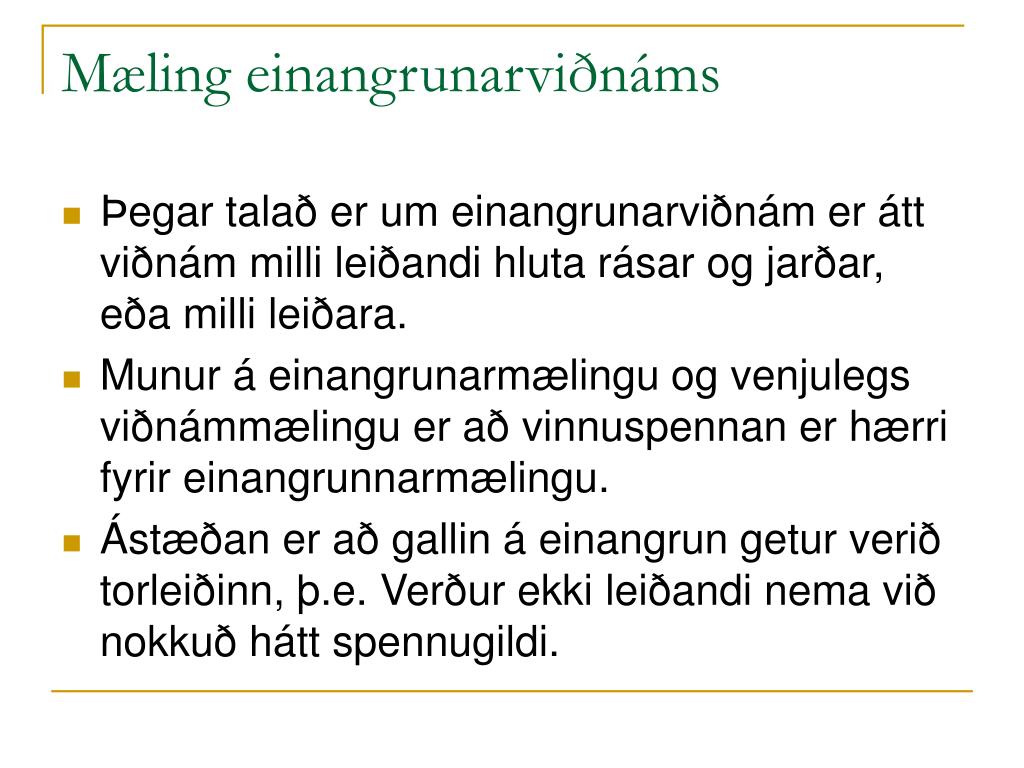

  12. Mæling einangrunarviðnáms • Þegar talað er um einangrunarviðnám er átt viðnám milli leiðandi hluta rásar og jarðar, eða milli leiðara. • Munur á einangrunarmælingu og venjulegs viðnámmælingu er að vinnuspennan er hærri fyrir einangrunnarmælingu. • Ástæðan er að gallin á einangrun getur verið torleiðinn, þ.e. Verður ekki leiðandi nema við nokkuð hátt spennugildi.

  13. Merkingar á skífum mæla

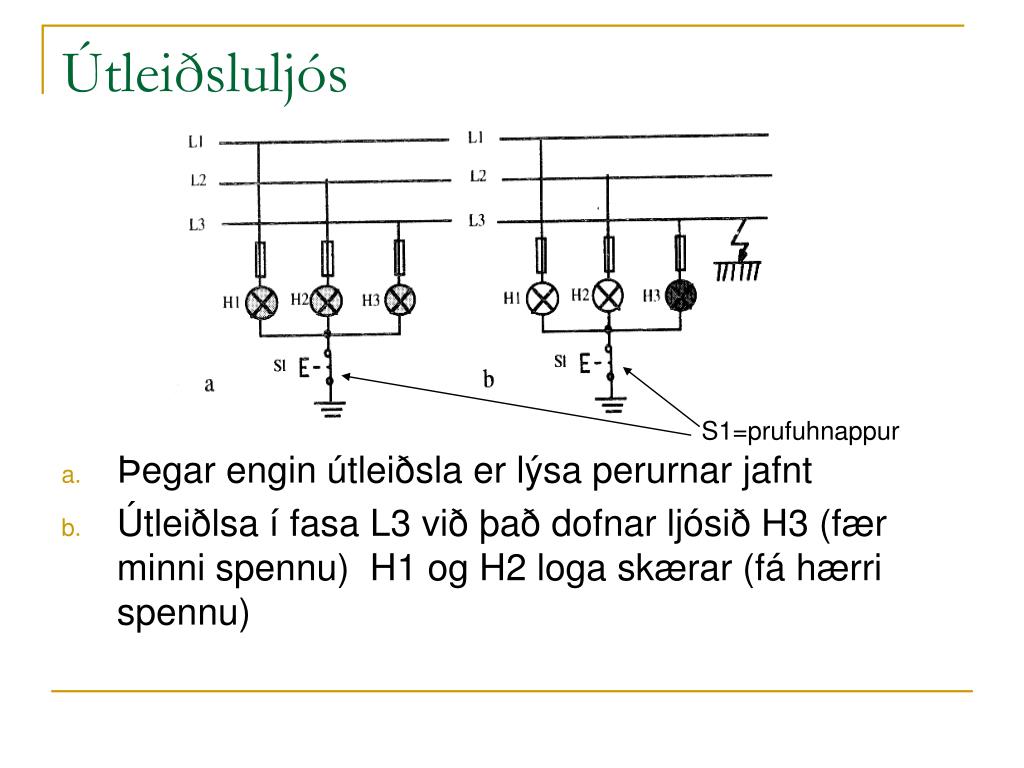

  14. Útleiðsluljós S1=prufuhnappur • Þegar engin útleiðsla er lýsa perurnar jafnt • Útleiðlsa í fasa L3 við það dofnar ljósið H3 (fær minni spennu) H1 og H2 loga skærar (fá hærri spennu)

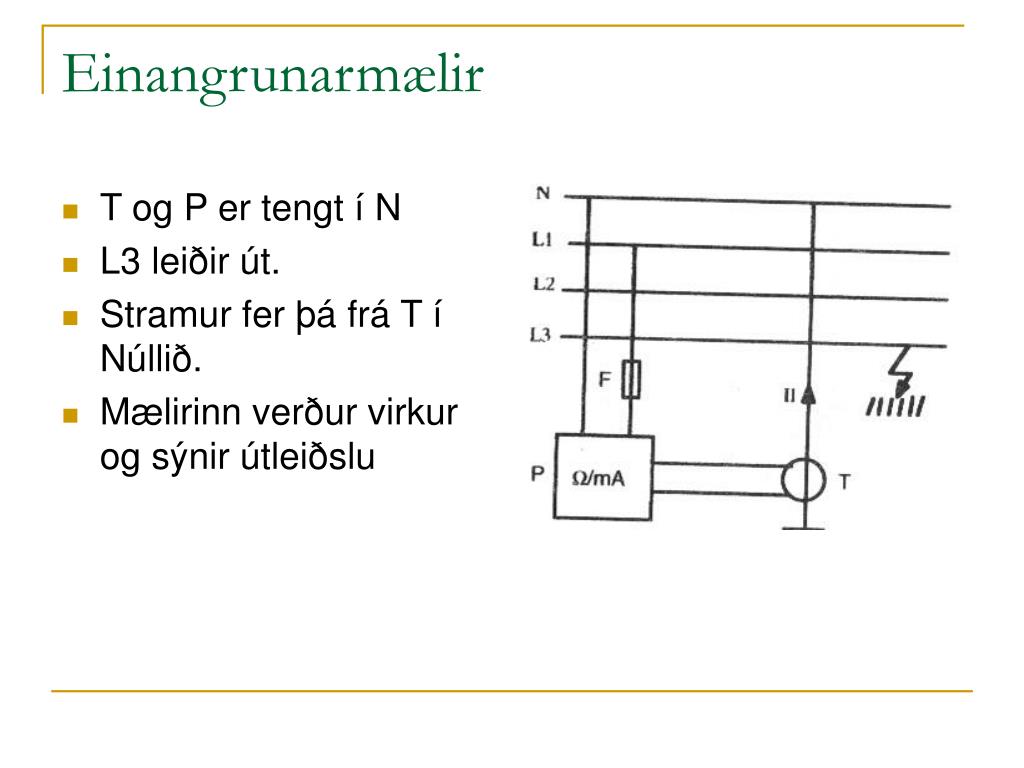

  15. T og P er tengt í N L3 leiðir út. Stramur fer þá frá T í Núllið. Mælirinn verður virkur og sýnir útleiðslu Einangrunarmælir

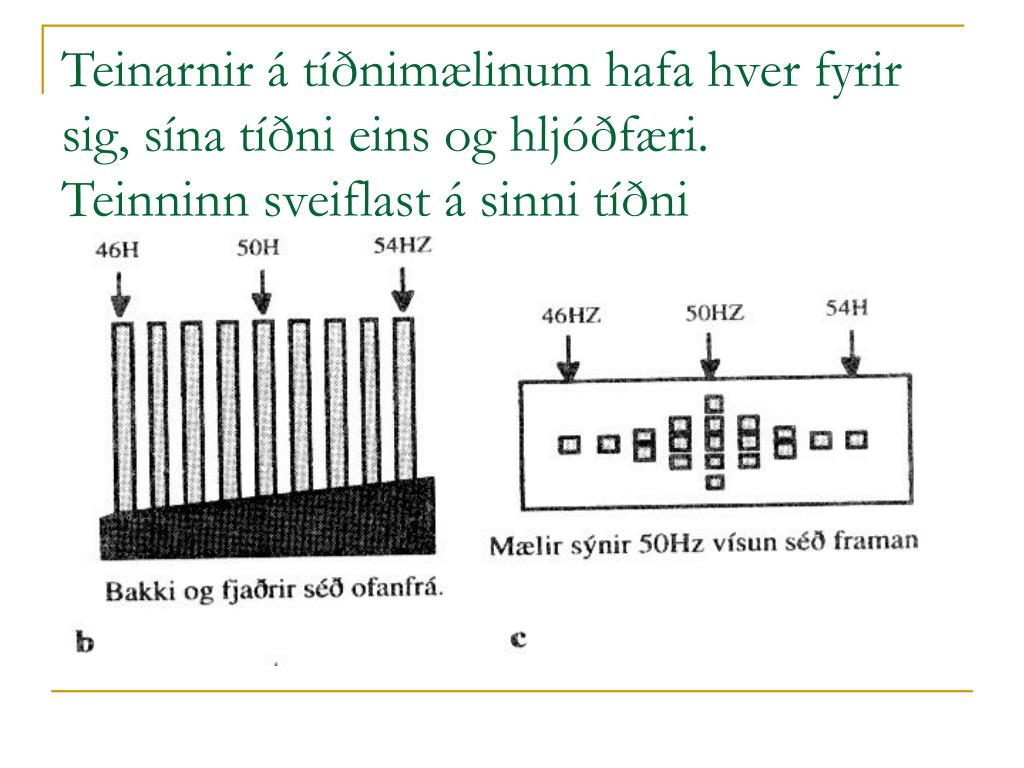

  16. Teinarnir á tíðnimælinum hafa hver fyrir sig, sína tíðni eins og hljóðfæri.Teinninn sveiflast á sinni tíðni

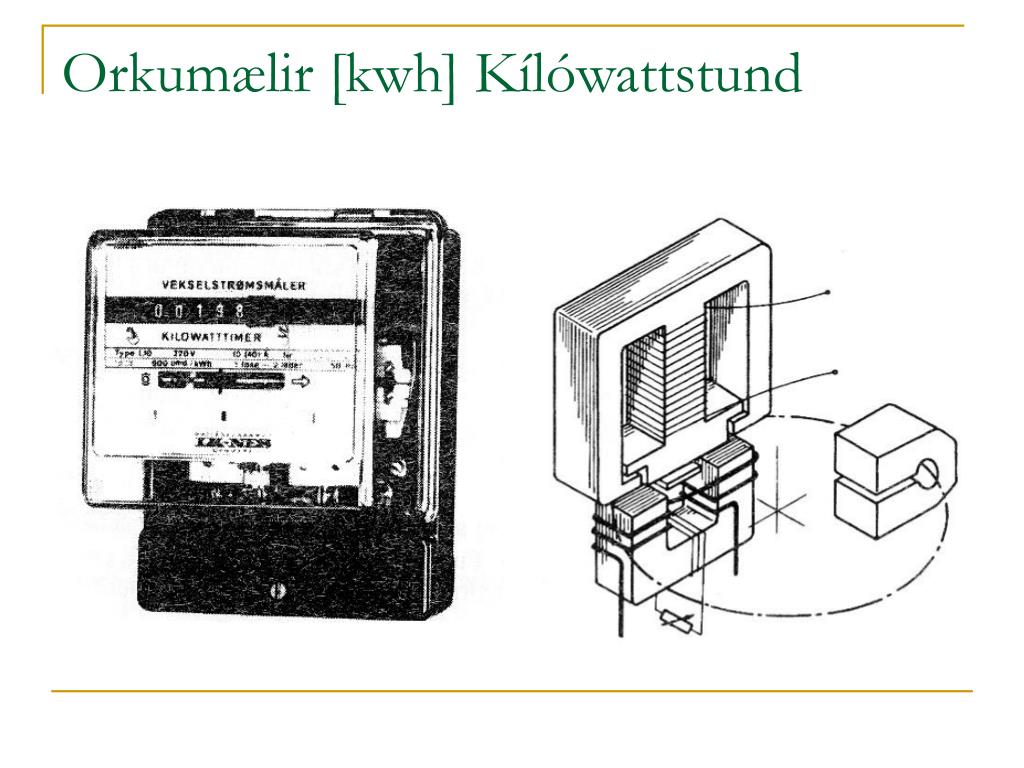

  17. Orkumælir [kwh] Kílówattstund
