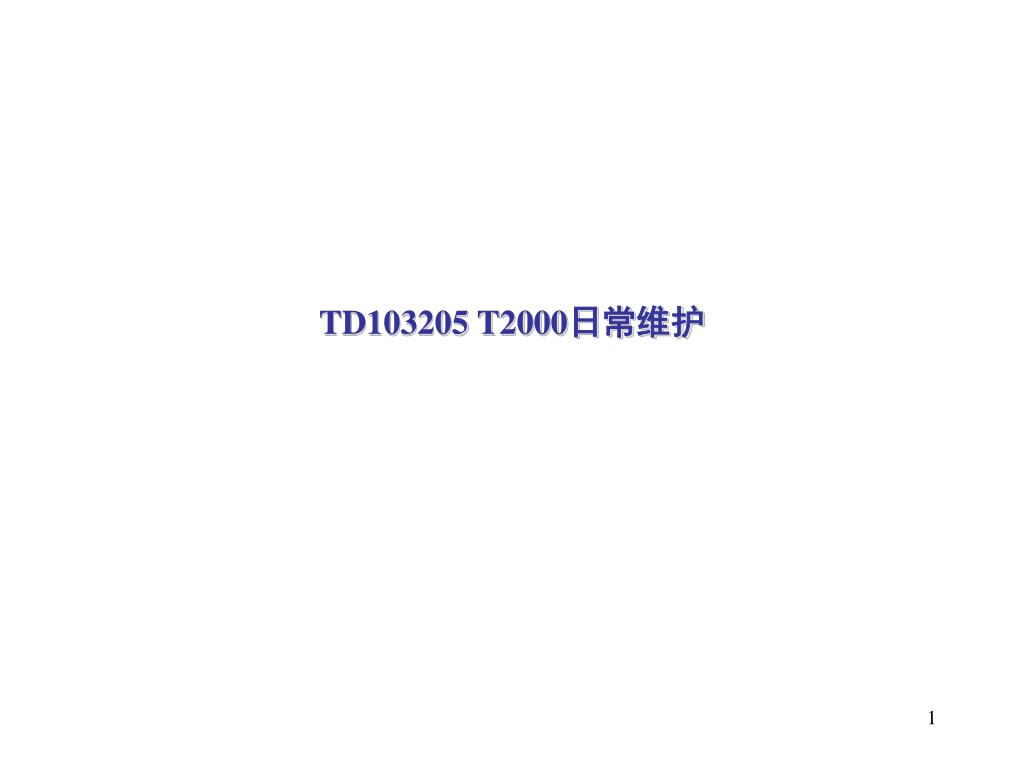

TD103205 T2000 日常维护. 学习目标. 明确日常例行维护工作 根据不同的要求选择合适的数据库备份方式 清楚数据的一致性检查内容. 学习完本课程，您应该能够：. 课程内容. 第一章 例行维护操作 第二章 主要维护操作示例. 第一章 例行维护操作. 每日的例行维护操作 每月的例行维护操作. 参考资料. 《T2000 操作手册 》 －－第 11 部分 例行维护. 每日例行操作. 一、每日的例行操作 登录网管 以低权限用户登录网管，能正常登录网管。 检查网元状态 通过网管登录各网元，查看网元的状态是否正常。所有网元可登录，网元处于运行态。
E N D

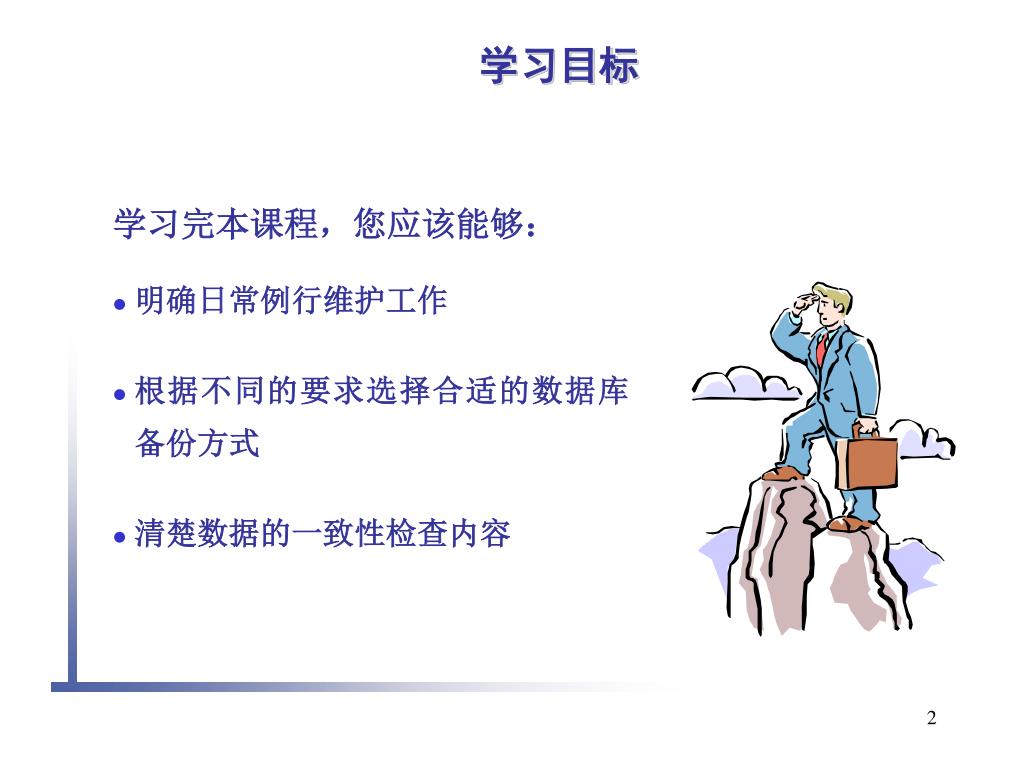

学习目标 • 明确日常例行维护工作 • 根据不同的要求选择合适的数据库备份方式 • 清楚数据的一致性检查内容 学习完本课程，您应该能够：

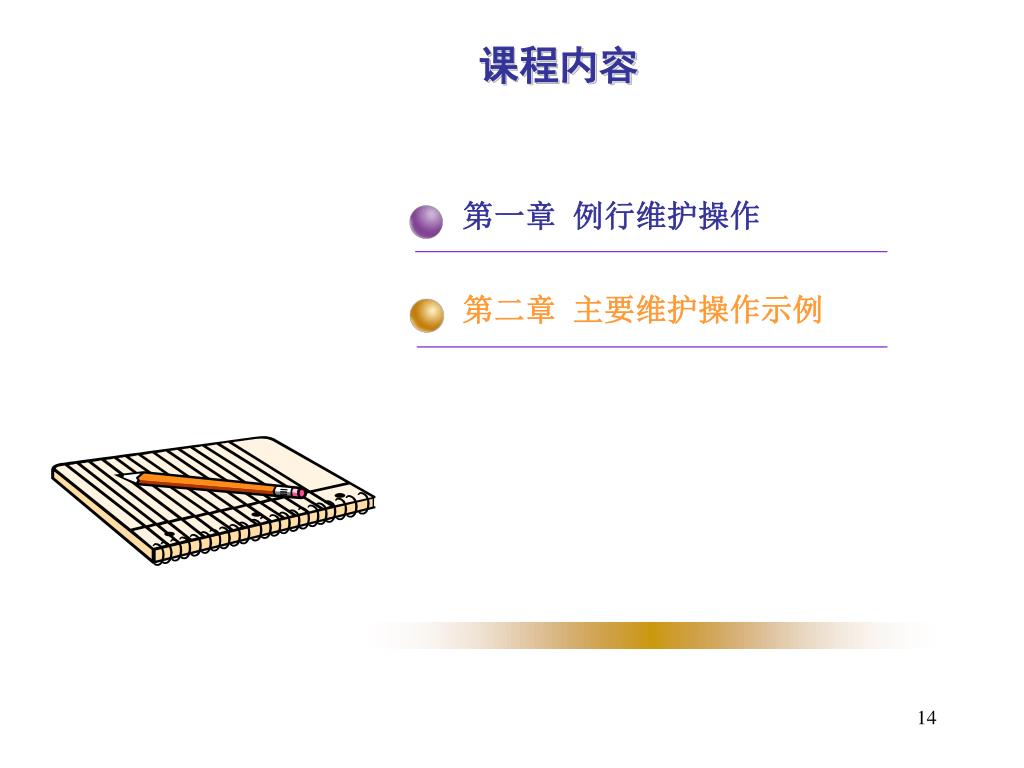

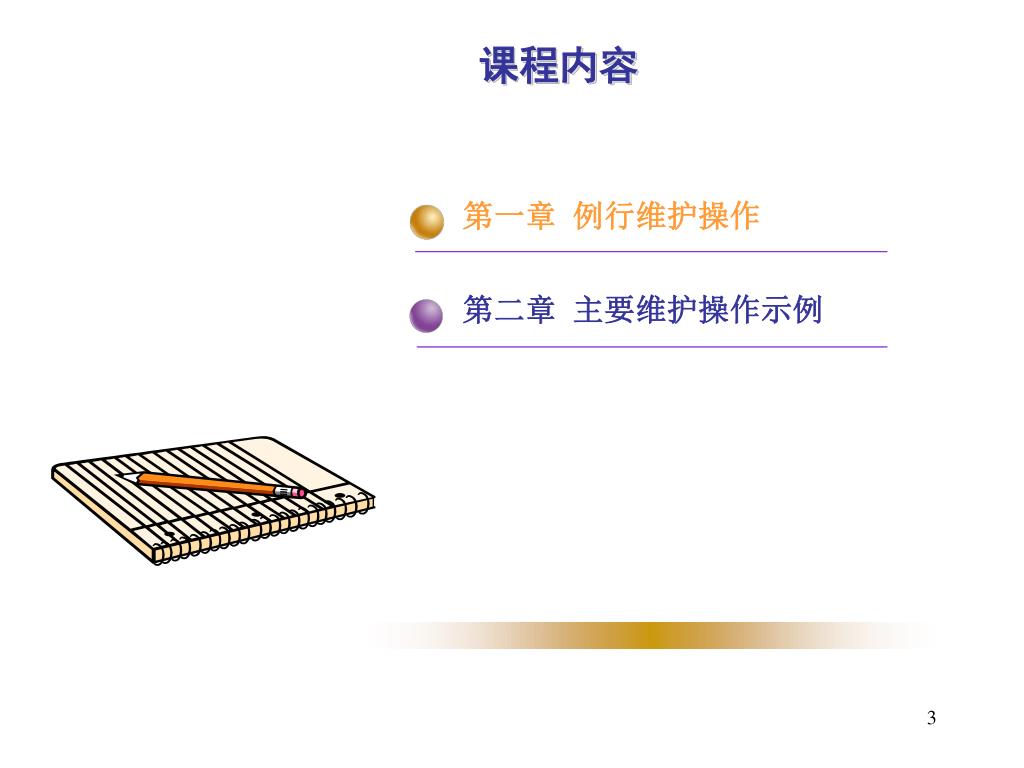

课程内容 第一章 例行维护操作 第二章 主要维护操作示例

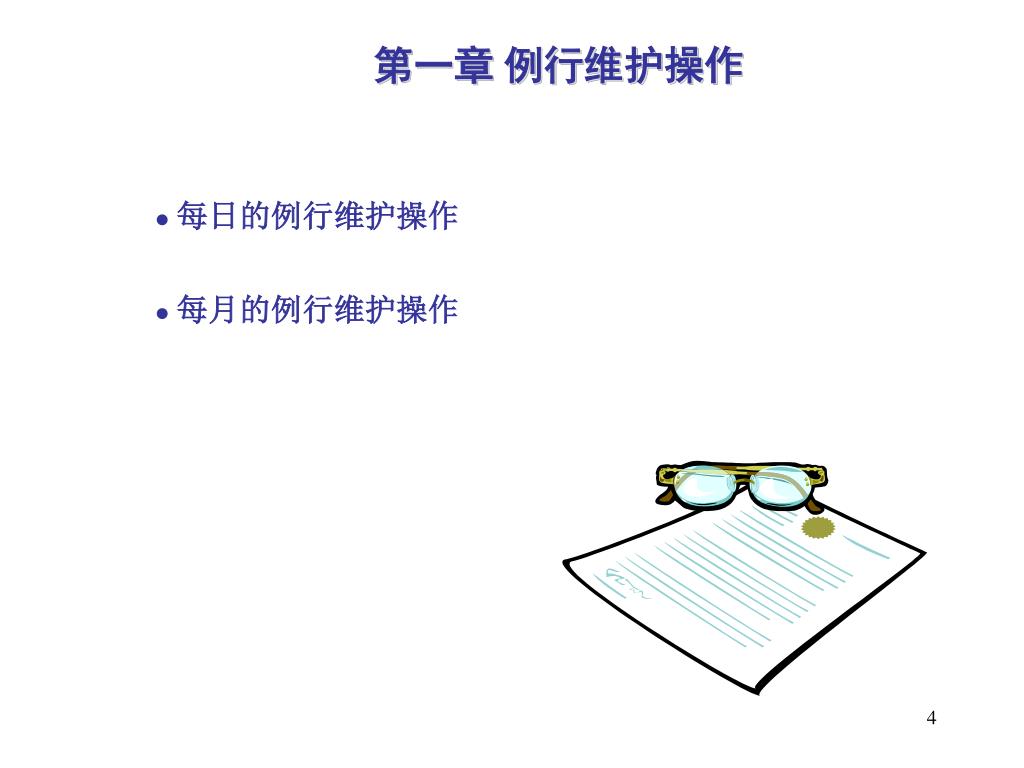

第一章 例行维护操作 • 每日的例行维护操作 • 每月的例行维护操作

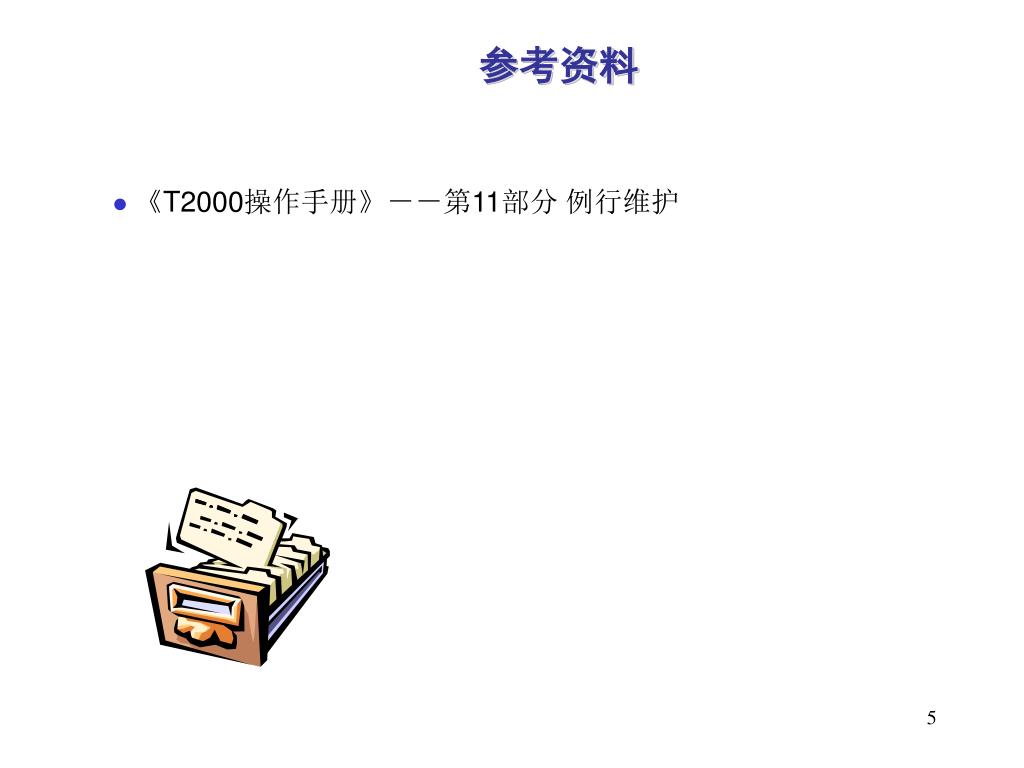

参考资料 • 《T2000操作手册》－－第11部分 例行维护

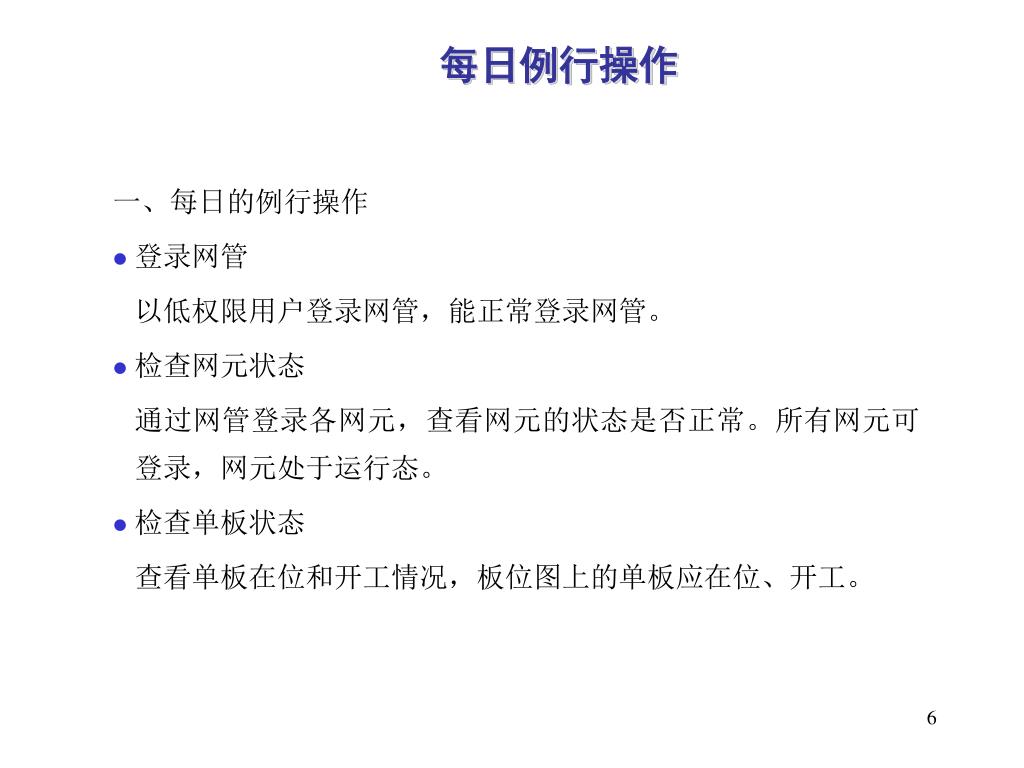

每日例行操作 一、每日的例行操作 • 登录网管 以低权限用户登录网管，能正常登录网管。 • 检查网元状态 通过网管登录各网元，查看网元的状态是否正常。所有网元可登录，网元处于运行态。 • 检查单板状态 查看单板在位和开工情况，板位图上的单板应在位、开工。

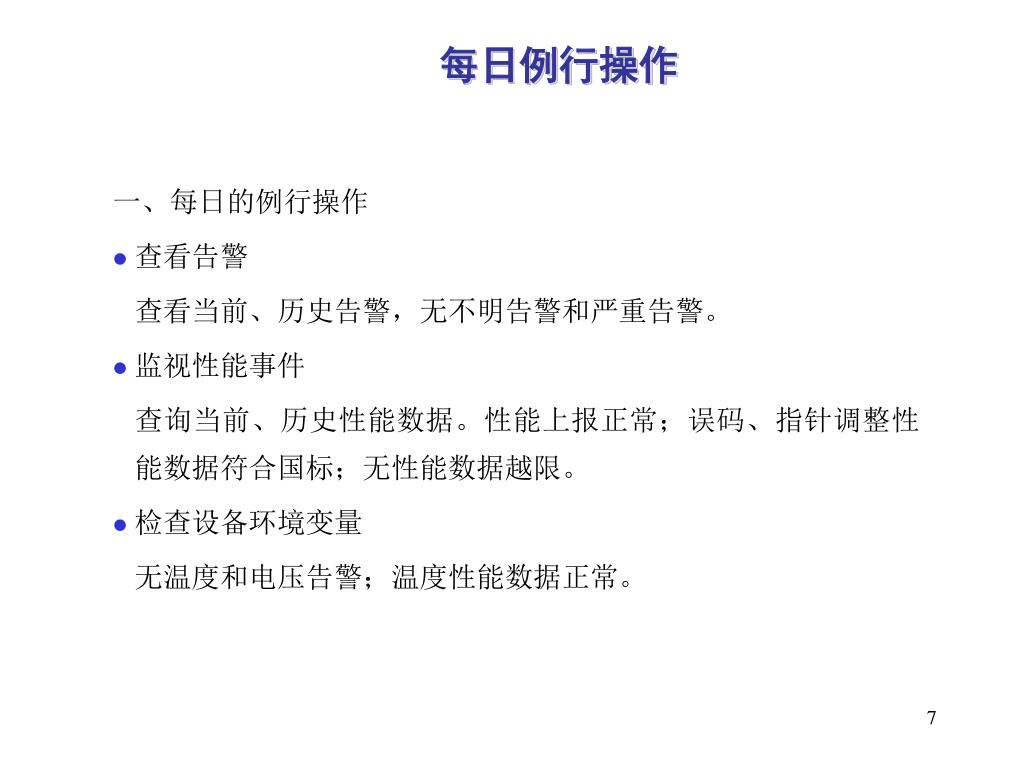

每日例行操作 一、每日的例行操作 • 查看告警 查看当前、历史告警，无不明告警和严重告警。 • 监视性能事件 查询当前、历史性能数据。性能上报正常；误码、指针调整性能数据符合国标；无性能数据越限。 • 检查设备环境变量 无温度和电压告警；温度性能数据正常。

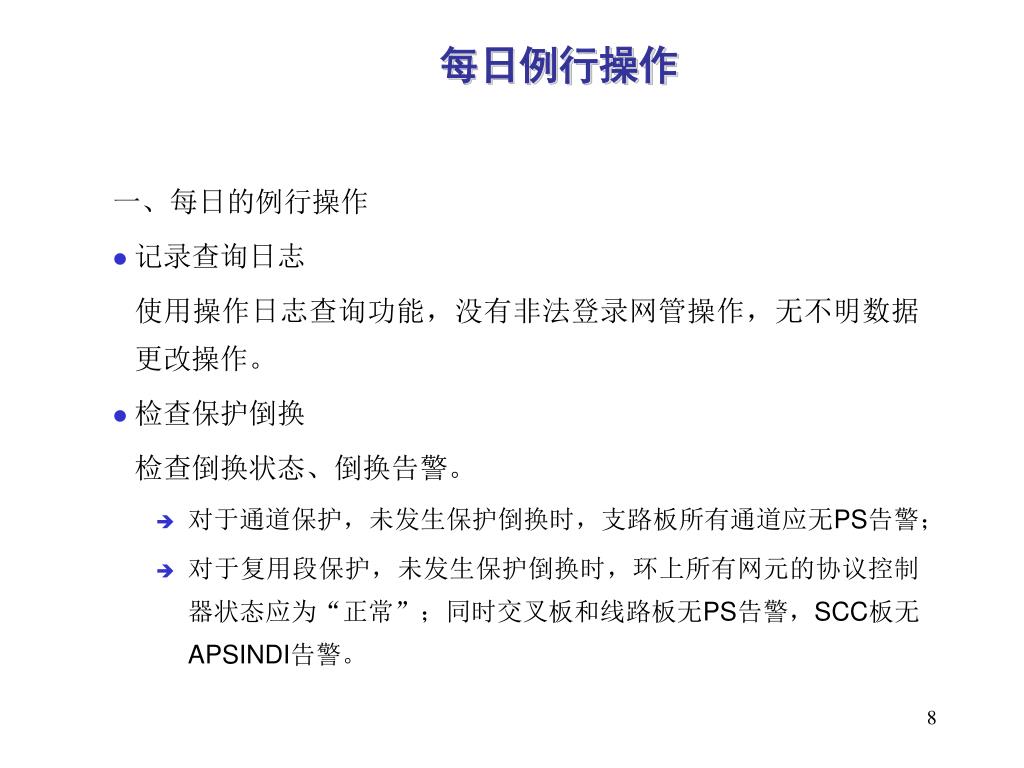

每日例行操作 一、每日的例行操作 • 记录查询日志 使用操作日志查询功能，没有非法登录网管操作，无不明数据更改操作。 • 检查保护倒换 检查倒换状态、倒换告警。 • 对于通道保护，未发生保护倒换时，支路板所有通道应无PS告警； • 对于复用段保护，未发生保护倒换时，环上所有网元的协议控制器状态应为“正常”；同时交叉板和线路板无PS告警，SCC板无APSINDI告警。

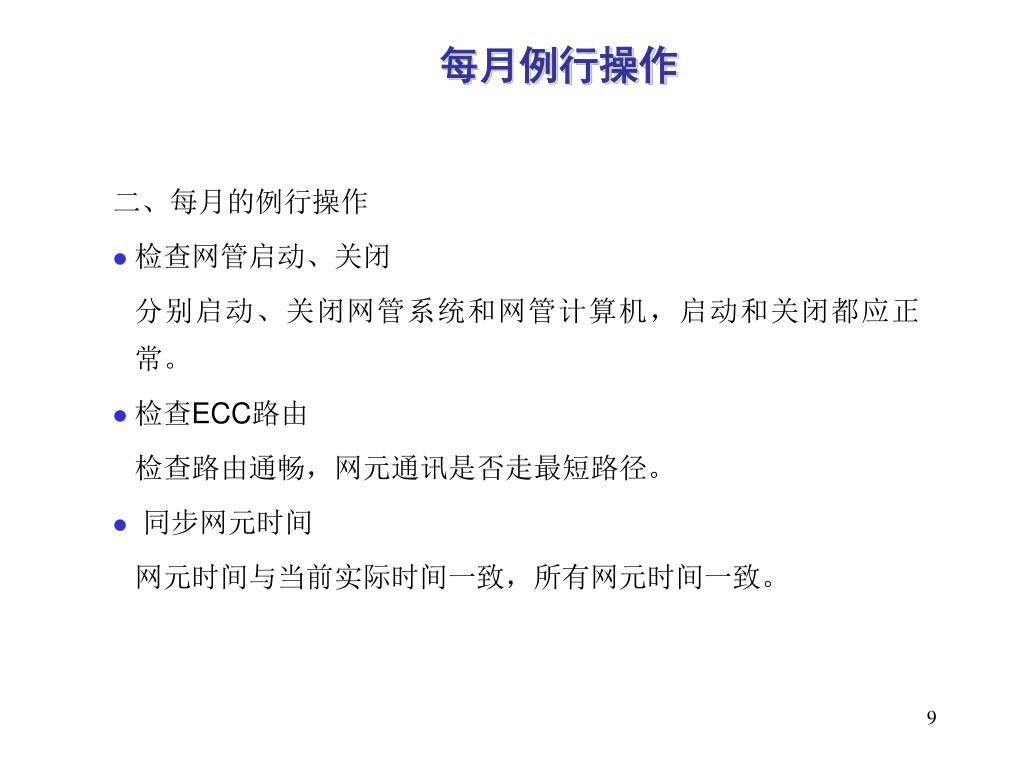

每月例行操作 二、每月的例行操作 • 检查网管启动、关闭 分别启动、关闭网管系统和网管计算机，启动和关闭都应正常。 • 检查ECC路由 检查路由通畅，网元通讯是否走最短路径。 • 同步网元时间 网元时间与当前实际时间一致，所有网元时间一致。

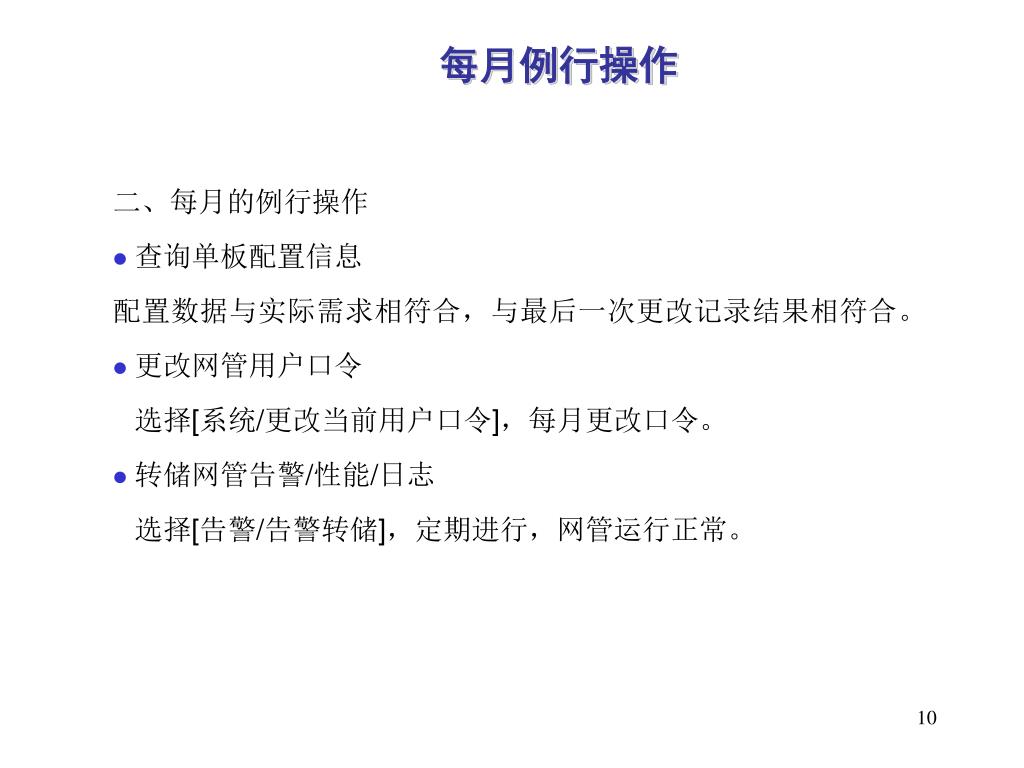

每月例行操作 二、每月的例行操作 • 查询单板配置信息 配置数据与实际需求相符合，与最后一次更改记录结果相符合。 • 更改网管用户口令 选择[系统/更改当前用户口令]，每月更改口令。 • 转储网管告警/性能/日志 选择[告警/告警转储]，定期进行，网管运行正常。

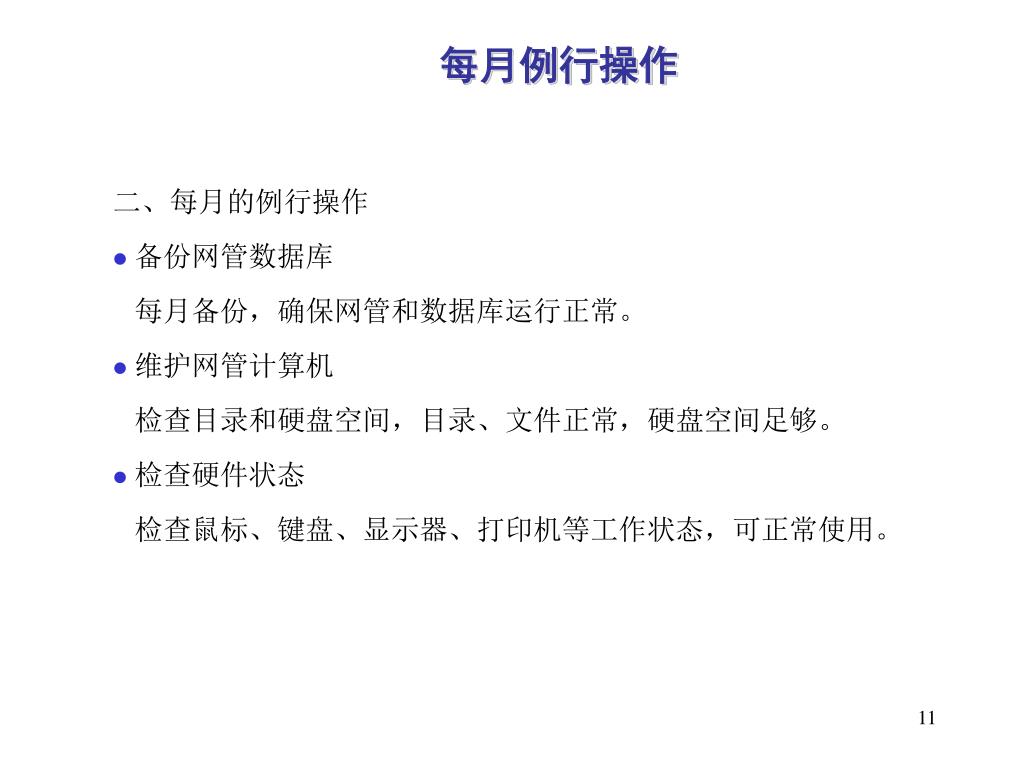

每月例行操作 二、每月的例行操作 • 备份网管数据库 每月备份，确保网管和数据库运行正常。 • 维护网管计算机 检查目录和硬盘空间，目录、文件正常，硬盘空间足够。 • 检查硬件状态 检查鼠标、键盘、显示器、打印机等工作状态，可正常使用。

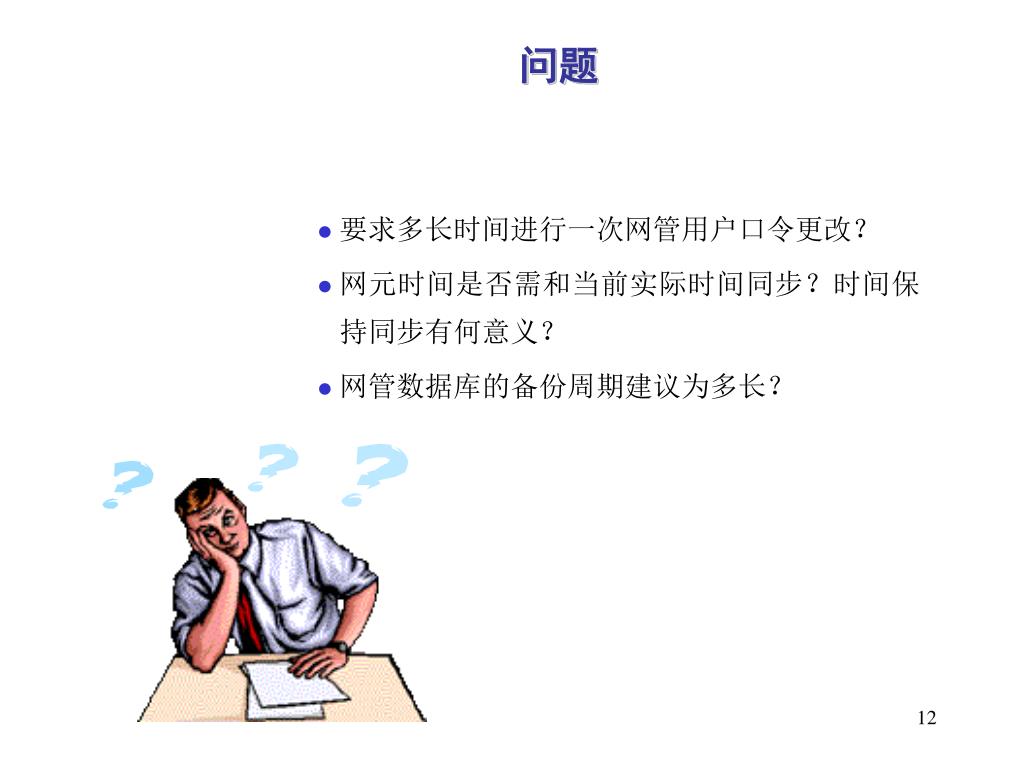

问题 • 要求多长时间进行一次网管用户口令更改？ • 网元时间是否需和当前实际时间同步？时间保持同步有何意义？ • 网管数据库的备份周期建议为多长？

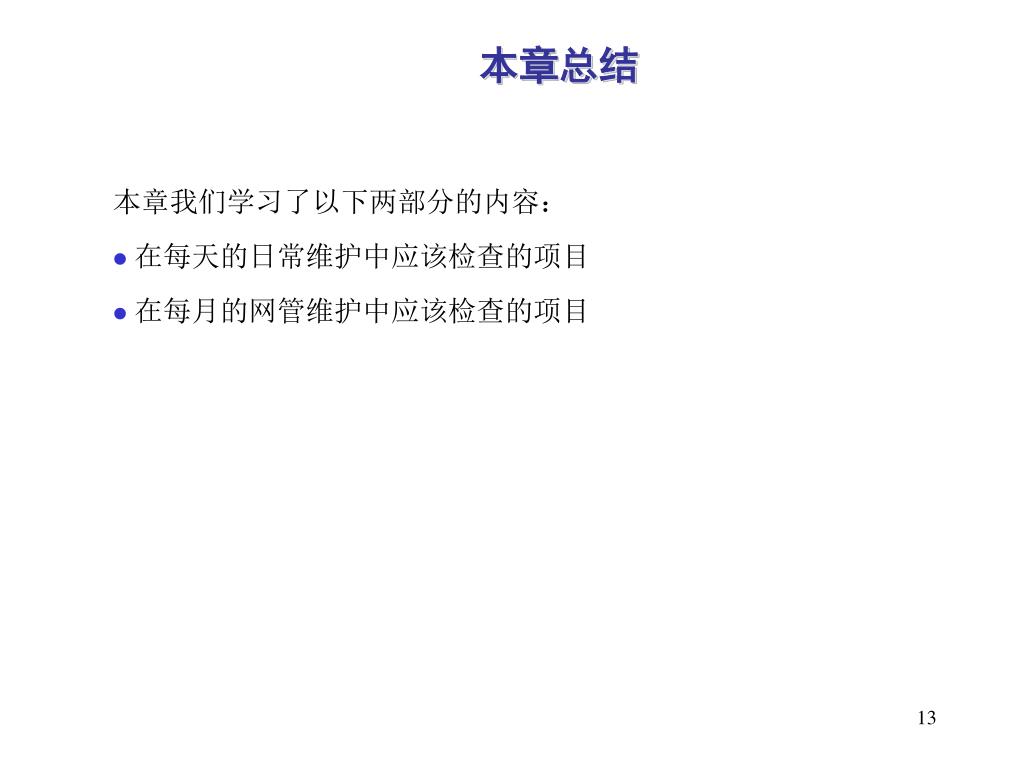

本章总结 本章我们学习了以下两部分的内容： • 在每天的日常维护中应该检查的项目 • 在每月的网管维护中应该检查的项目
课程内容 第一章 例行维护操作 第二章 主要维护操作示例

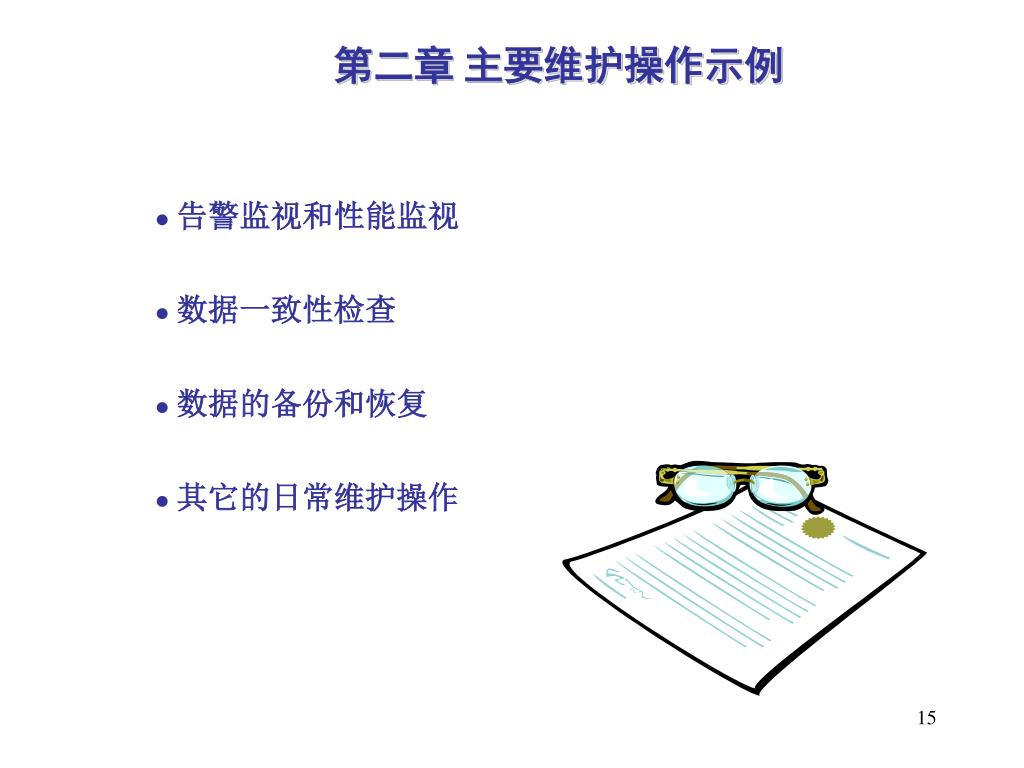

第二章 主要维护操作示例 • 告警监视和性能监视 • 数据一致性检查 • 数据的备份和恢复 • 其它的日常维护操作

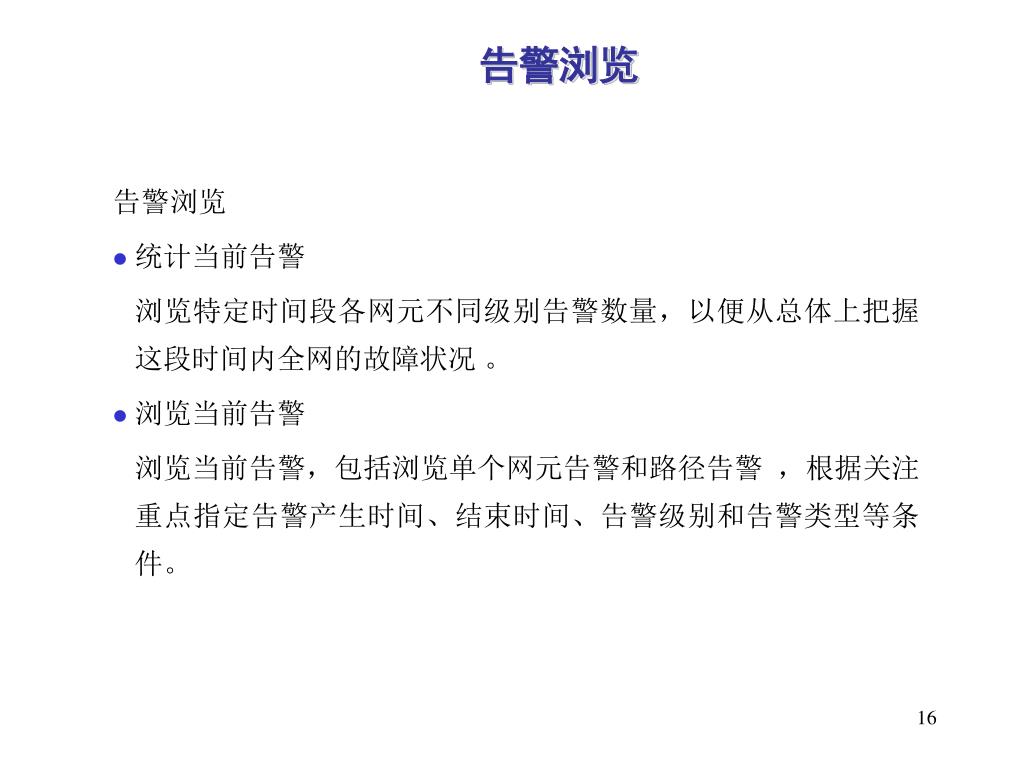

告警浏览 告警浏览 • 统计当前告警 浏览特定时间段各网元不同级别告警数量，以便从总体上把握这段时间内全网的故障状况 。 • 浏览当前告警 浏览当前告警，包括浏览单个网元告警和路径告警 ，根据关注重点指定告警产生时间、结束时间、告警级别和告警类型等条件。

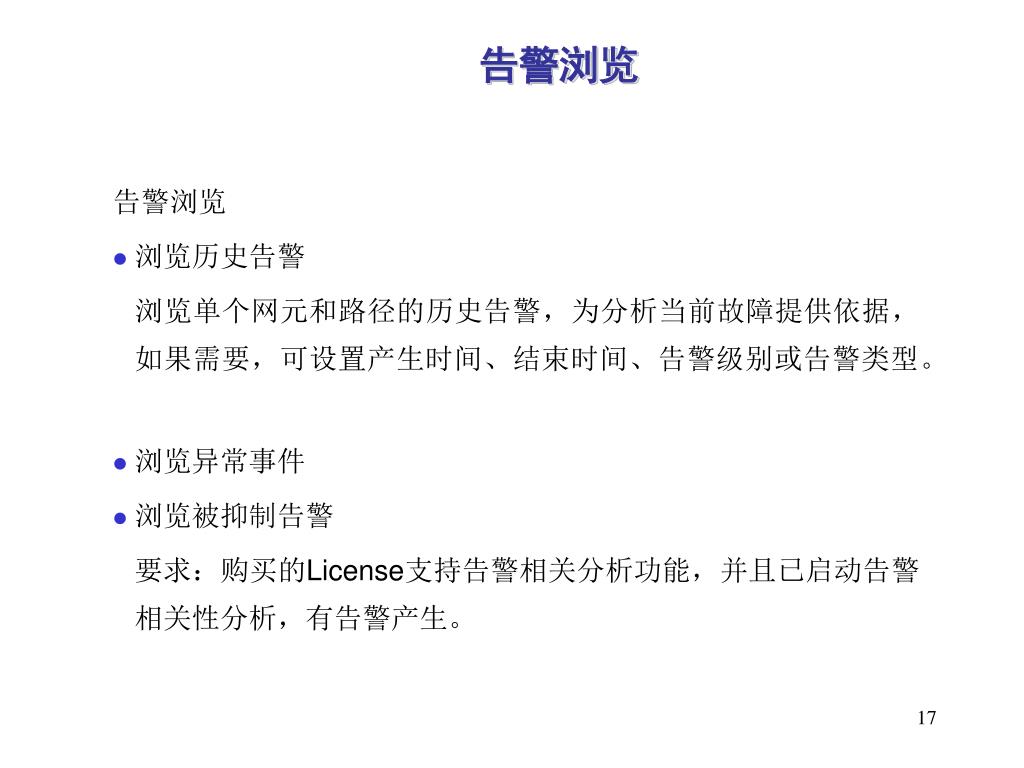

告警浏览 告警浏览 • 浏览历史告警 浏览单个网元和路径的历史告警，为分析当前故障提供依据，如果需要，可设置产生时间、结束时间、告警级别或告警类型。 • 浏览异常事件 • 浏览被抑制告警 要求：购买的License支持告警相关分析功能，并且已启动告警相关性分析，有告警产生。

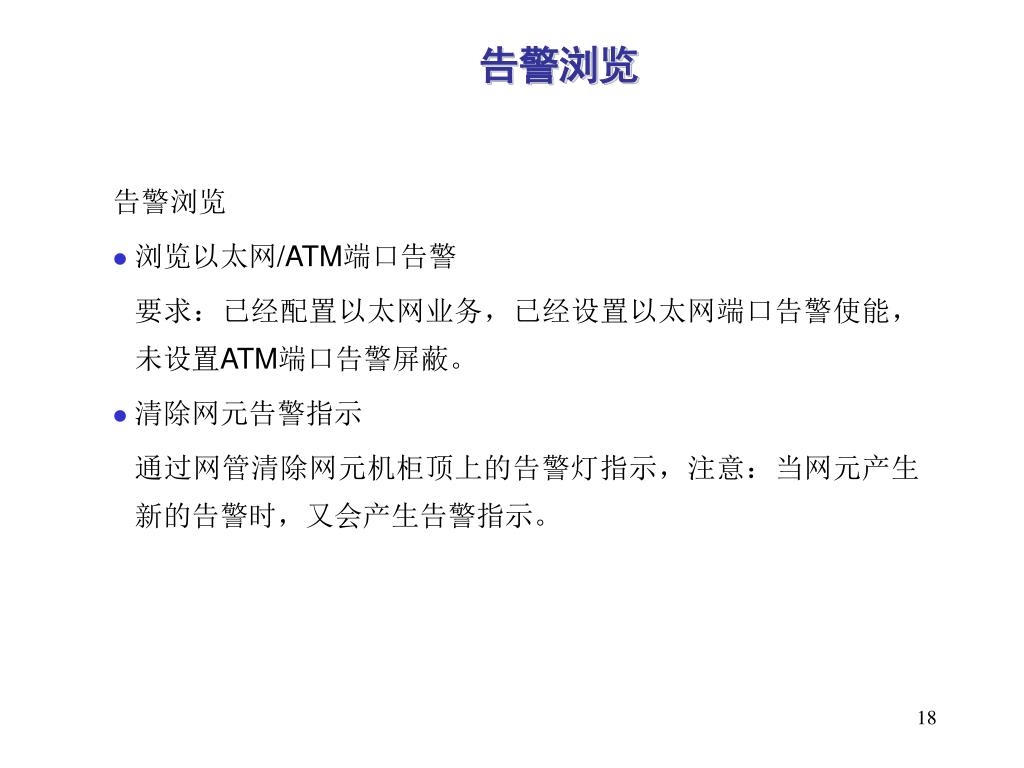

告警浏览 告警浏览 • 浏览以太网/ATM端口告警 要求：已经配置以太网业务，已经设置以太网端口告警使能，未设置ATM端口告警屏蔽。 • 清除网元告警指示 通过网管清除网元机柜顶上的告警灯指示，注意：当网元产生新的告警时，又会产生告警指示。
性能监视 SDH/DWDM设备性能监视 • 浏览当前性能 • 浏览历史性能 • 浏览不可用时间记录 不可用时间UAT（Unavailable Time）：当监视对象产生10个连续严重误码秒（SES）时即上报不可用时间事件，并开始计入不可用时间，直到连续10秒内每秒误码率均优于10-3时不可用时间事件结束 。 注意选择是从网元侧查询还是从网管侧查询。

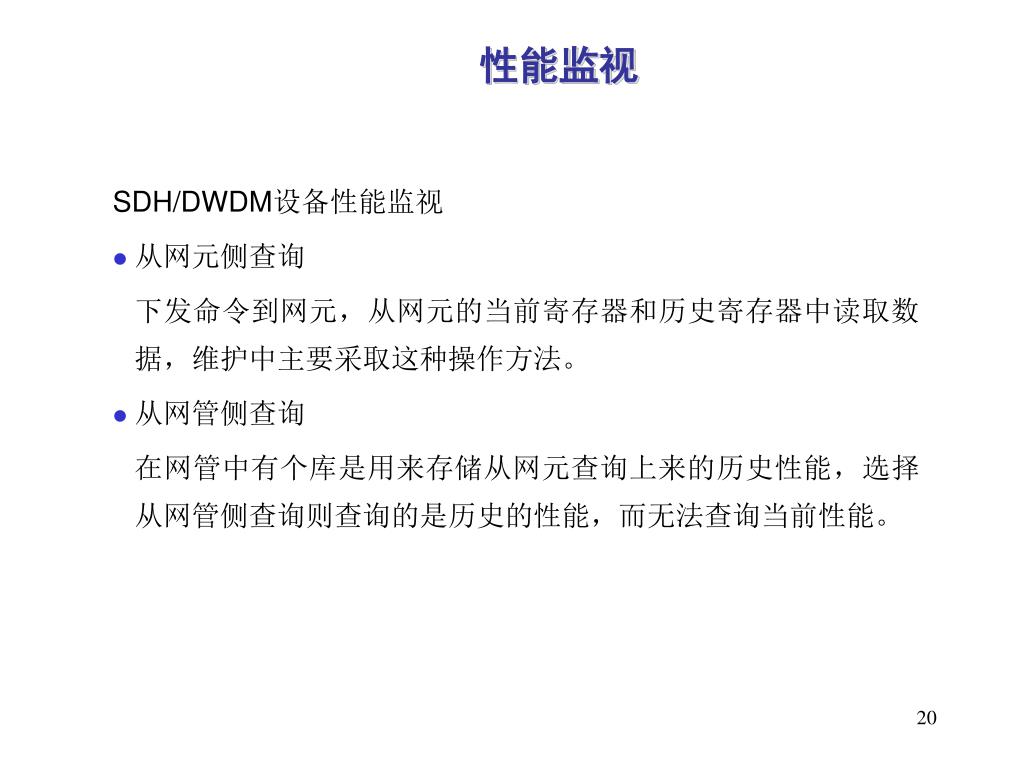

性能监视 SDH/DWDM设备性能监视 • 从网元侧查询 下发命令到网元，从网元的当前寄存器和历史寄存器中读取数据，维护中主要采取这种操作方法。 • 从网管侧查询 在网管中有个库是用来存储从网元查询上来的历史性能，选择从网管侧查询则查询的是历史的性能，而无法查询当前性能。

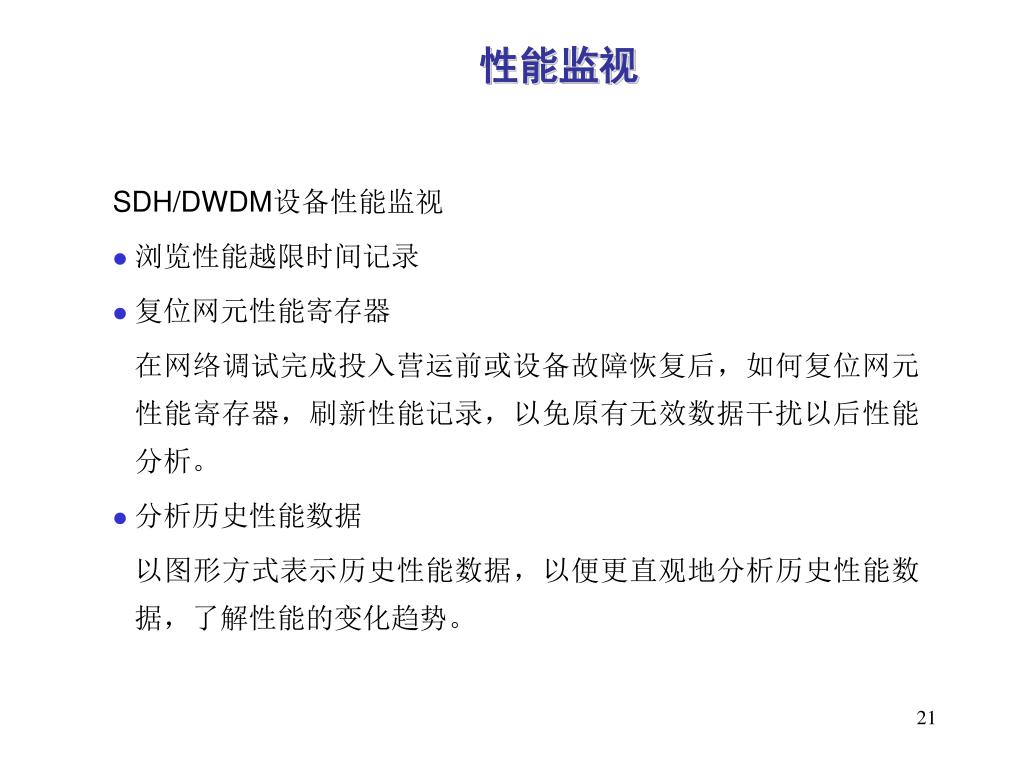

性能监视 SDH/DWDM设备性能监视 • 浏览性能越限时间记录 • 复位网元性能寄存器 在网络调试完成投入营运前或设备故障恢复后，如何复位网元性能寄存器，刷新性能记录，以免原有无效数据干扰以后性能分析。 • 分析历史性能数据 以图形方式表示历史性能数据，以便更直观地分析历史性能数据，了解性能的变化趋势。

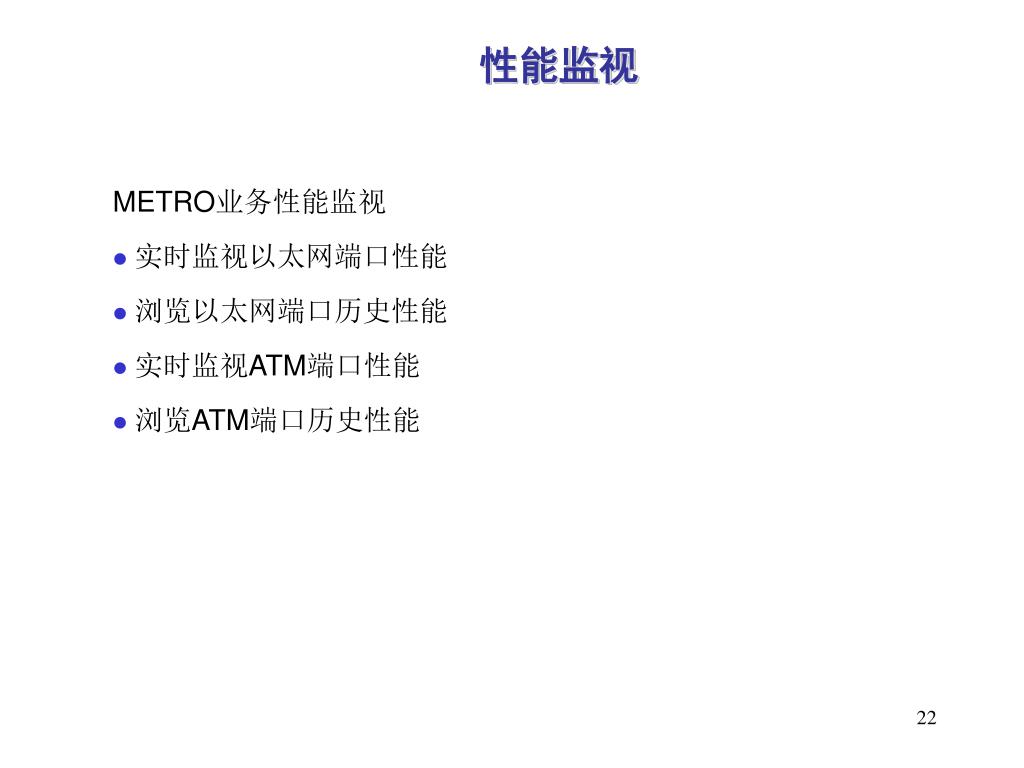

性能监视 METRO业务性能监视 • 实时监视以太网端口性能 • 浏览以太网端口历史性能 • 实时监视ATM端口性能 • 浏览ATM端口历史性能

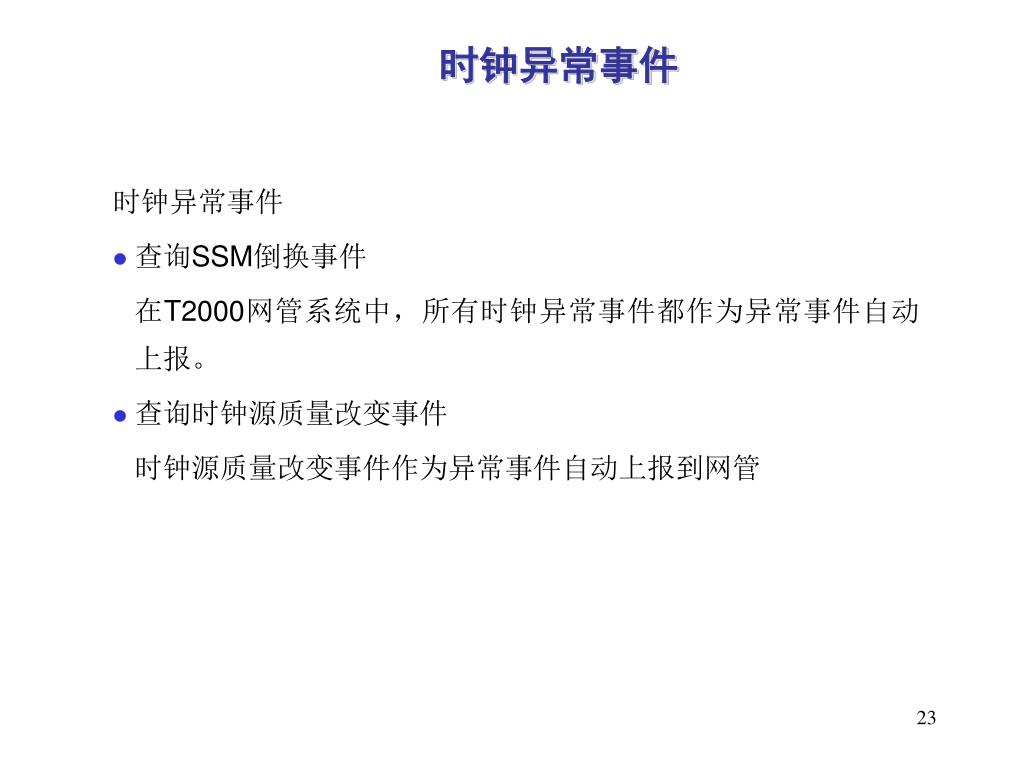

时钟异常事件 时钟异常事件 • 查询SSM倒换事件 在T2000网管系统中，所有时钟异常事件都作为异常事件自动上报。 • 查询时钟源质量改变事件 时钟源质量改变事件作为异常事件自动上报到网管

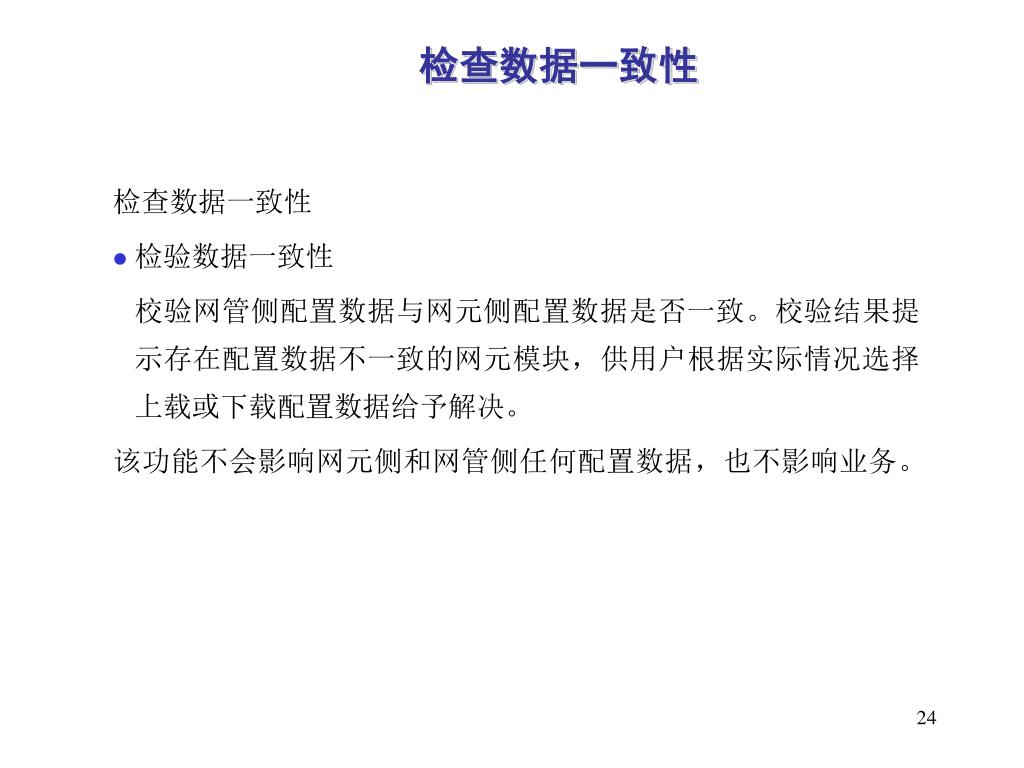

检查数据一致性 检查数据一致性 • 检验数据一致性 校验网管侧配置数据与网元侧配置数据是否一致。校验结果提示存在配置数据不一致的网元模块，供用户根据实际情况选择上载或下载配置数据给予解决。 该功能不会影响网元侧和网管侧任何配置数据，也不影响业务。

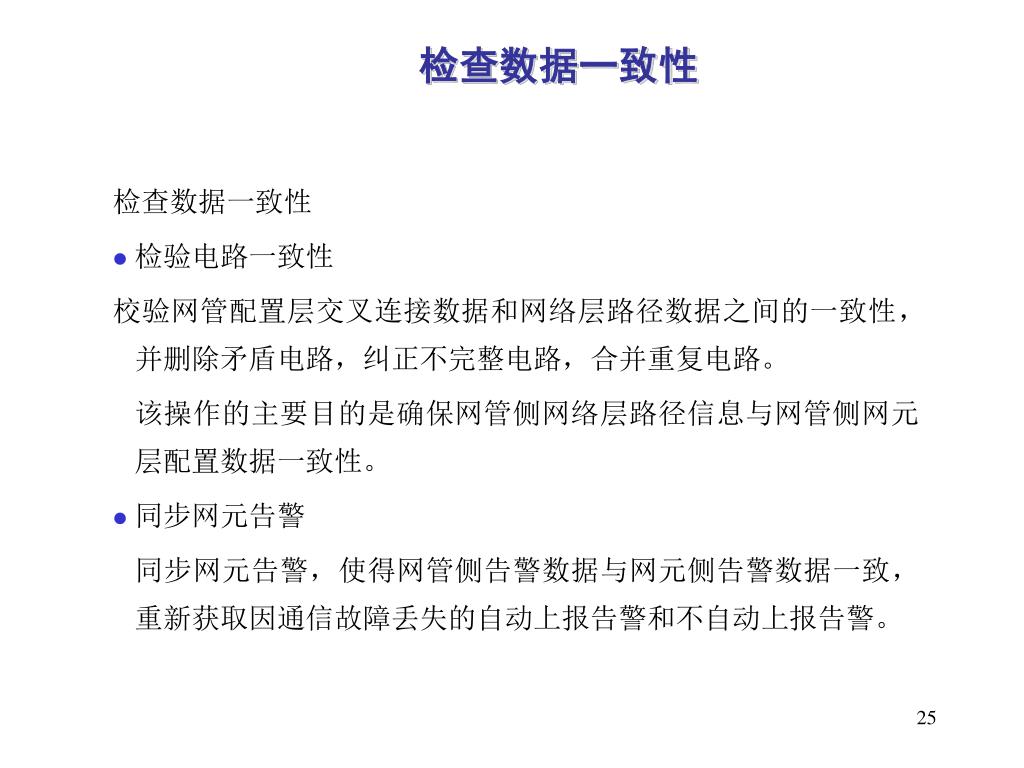

检查数据一致性 检查数据一致性 • 检验电路一致性 校验网管配置层交叉连接数据和网络层路径数据之间的一致性，并删除矛盾电路，纠正不完整电路，合并重复电路。 该操作的主要目的是确保网管侧网络层路径信息与网管侧网元层配置数据一致性。 • 同步网元告警 同步网元告警，使得网管侧告警数据与网元侧告警数据一致，重新获取因通信故障丢失的自动上报告警和不自动上报告警。

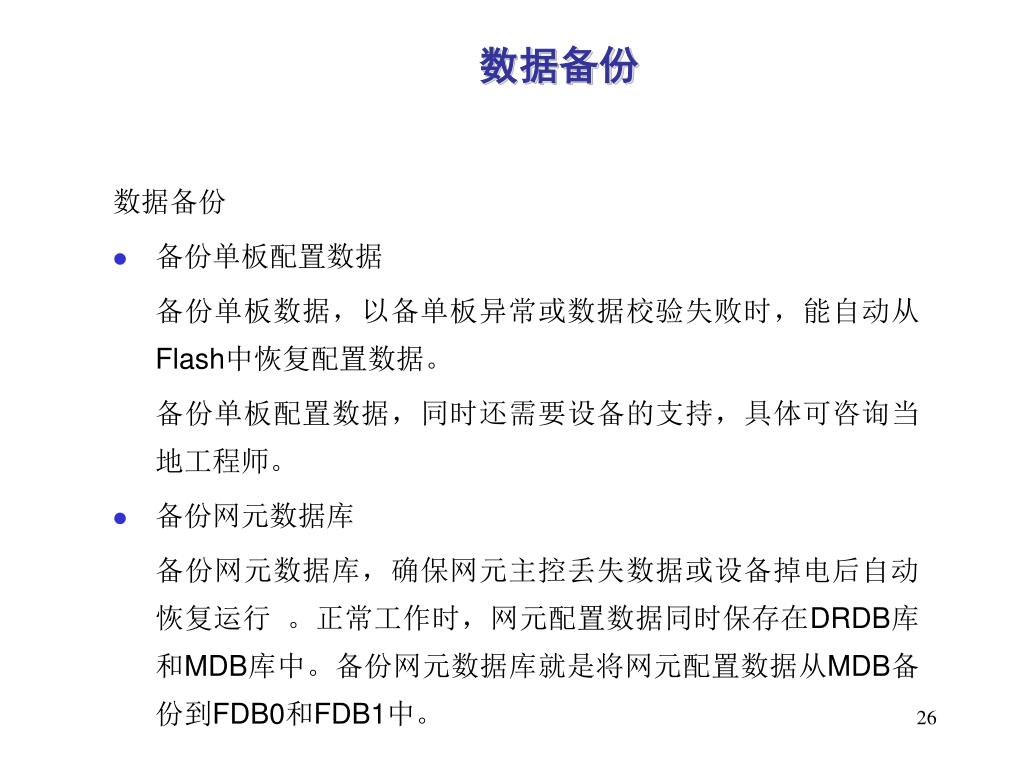

数据备份 数据备份 • 备份单板配置数据 备份单板数据，以备单板异常或数据校验失败时，能自动从Flash中恢复配置数据。 备份单板配置数据，同时还需要设备的支持，具体可咨询当地工程师。 • 备份网元数据库 备份网元数据库，确保网元主控丢失数据或设备掉电后自动恢复运行 。正常工作时，网元配置数据同时保存在DRDB库和MDB库中。备份网元数据库就是将网元配置数据从MDB备份到FDB0和FDB1中。

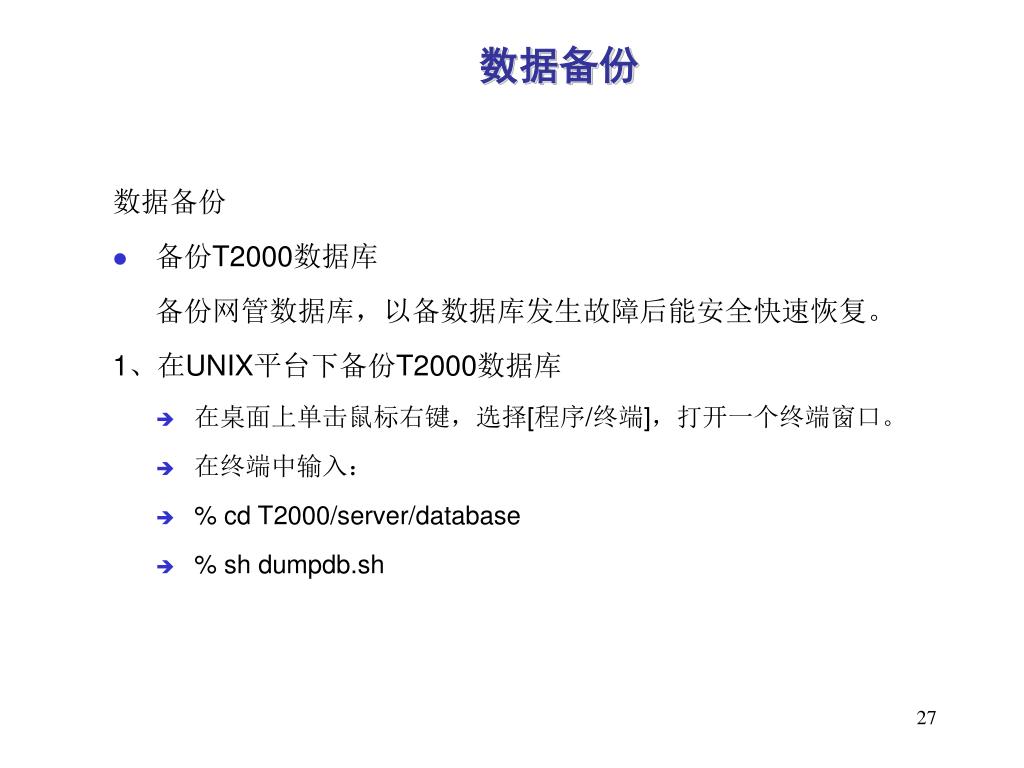

数据备份 数据备份 • 备份T2000数据库 备份网管数据库，以备数据库发生故障后能安全快速恢复。 1、在UNIX平台下备份T2000数据库 • 在桌面上单击鼠标右键，选择[程序/终端]，打开一个终端窗口。 • 在终端中输入： • % cd T2000/server/database • % sh dumpdb.sh

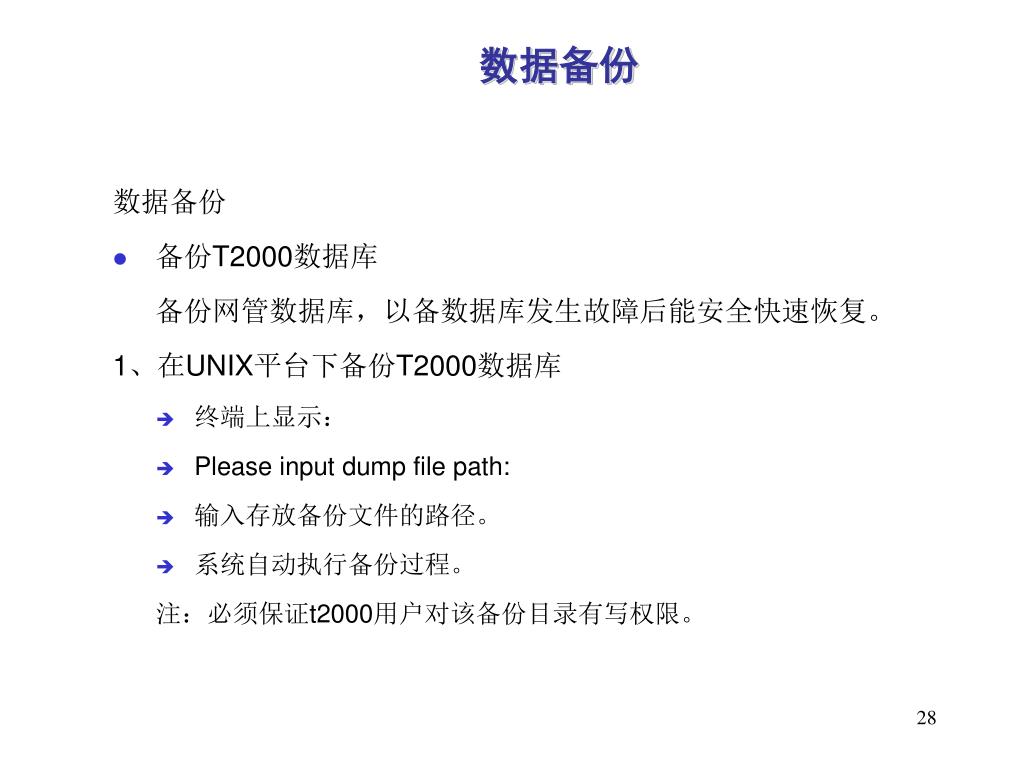

数据备份 数据备份 • 备份T2000数据库 备份网管数据库，以备数据库发生故障后能安全快速恢复。 1、在UNIX平台下备份T2000数据库 • 终端上显示： • Please input dump file path: • 输入存放备份文件的路径。 • 系统自动执行备份过程。 注：必须保证t2000用户对该备份目录有写权限。

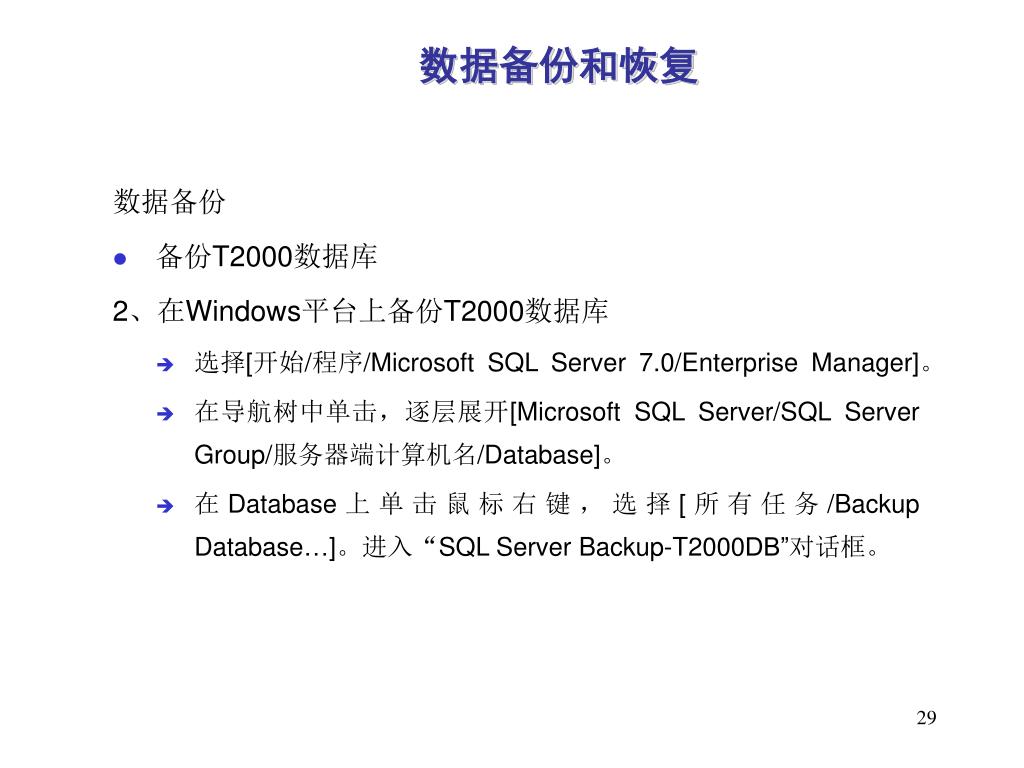

数据备份和恢复 数据备份 • 备份T2000数据库 2、在Windows平台上备份T2000数据库 • 选择[开始/程序/Microsoft SQL Server 7.0/Enterprise Manager]。 • 在导航树中单击，逐层展开[Microsoft SQL Server/SQL Server Group/服务器端计算机名/Database]。 • 在Database上单击鼠标右键，选择[所有任务/Backup Database…]。进入“SQL Server Backup-T2000DB”对话框。

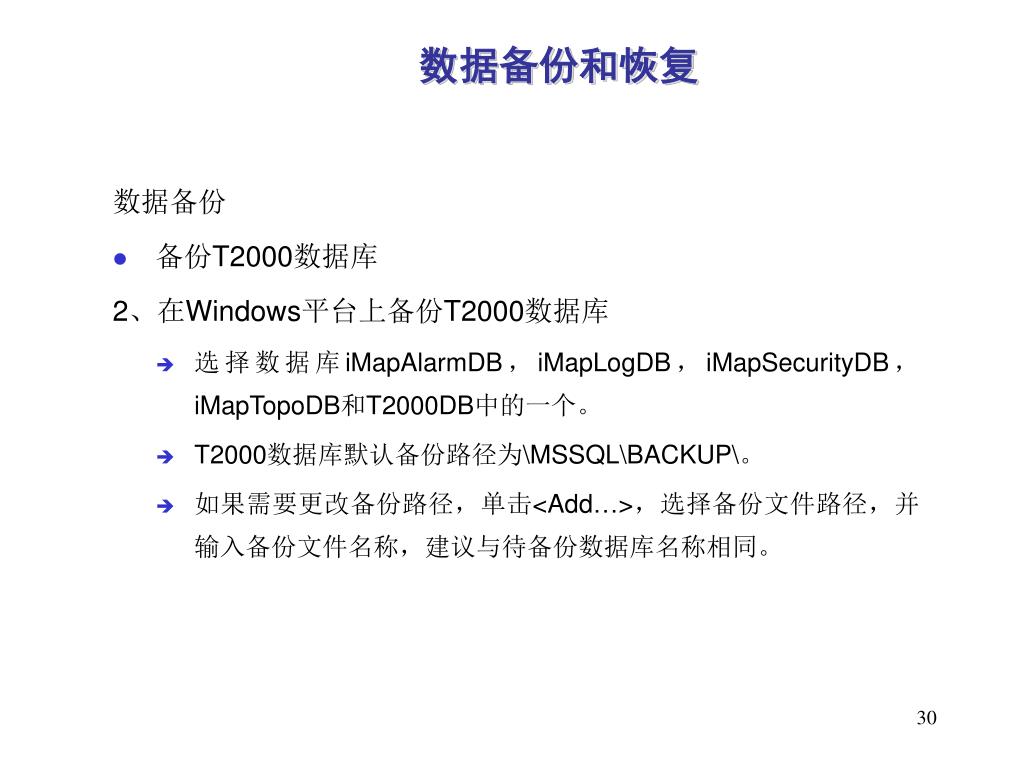

数据备份和恢复 数据备份 • 备份T2000数据库 2、在Windows平台上备份T2000数据库 • 选择数据库iMapAlarmDB，iMapLogDB，iMapSecurityDB，iMapTopoDB和T2000DB中的一个。 • T2000数据库默认备份路径为\MSSQL\BACKUP\。 • 如果需要更改备份路径，单击<Add…>，选择备份文件路径，并输入备份文件名称，建议与待备份数据库名称相同。

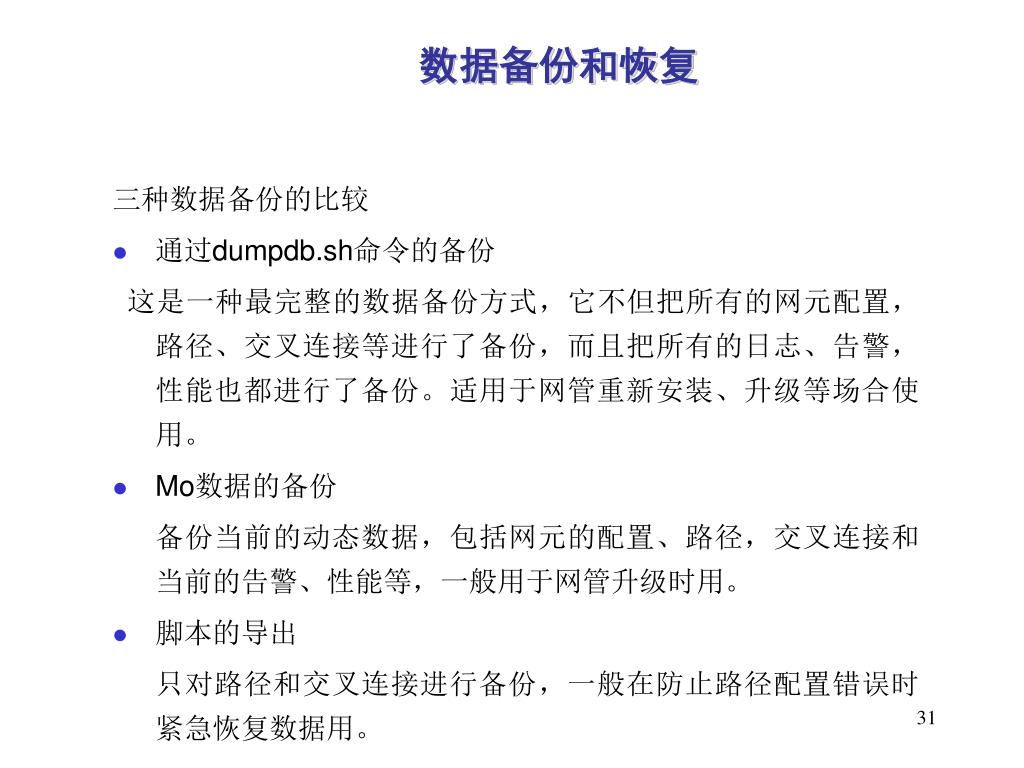

数据备份和恢复 三种数据备份的比较 • 通过dumpdb.sh命令的备份 这是一种最完整的数据备份方式，它不但把所有的网元配置，路径、交叉连接等进行了备份，而且把所有的日志、告警，性能也都进行了备份。适用于网管重新安装、升级等场合使用。 • Mo数据的备份 备份当前的动态数据，包括网元的配置、路径，交叉连接和当前的告警、性能等，一般用于网管升级时用。 • 脚本的导出 只对路径和交叉连接进行备份，一般在防止路径配置错误时紧急恢复数据用。

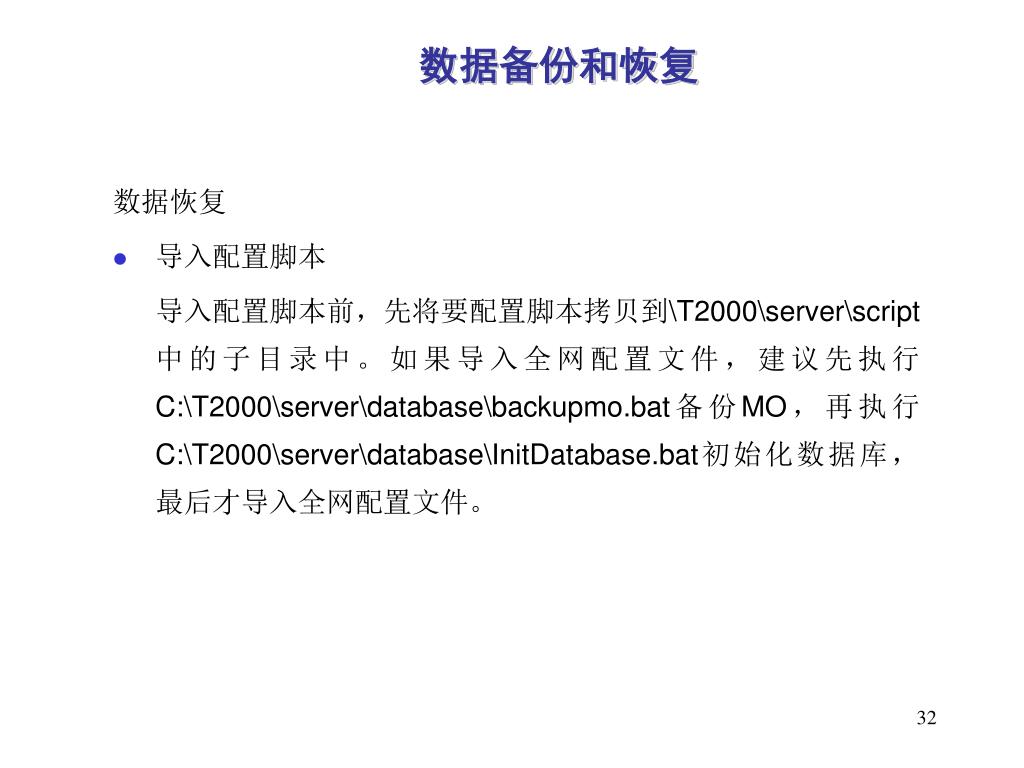

数据备份和恢复 数据恢复 • 导入配置脚本 导入配置脚本前，先将要配置脚本拷贝到\T2000\server\script中的子目录中。如果导入全网配置文件，建议先执行C:\T2000\server\database\backupmo.bat备份MO，再执行C:\T2000\server\database\InitDatabase.bat初始化数据库，最后才导入全网配置文件。

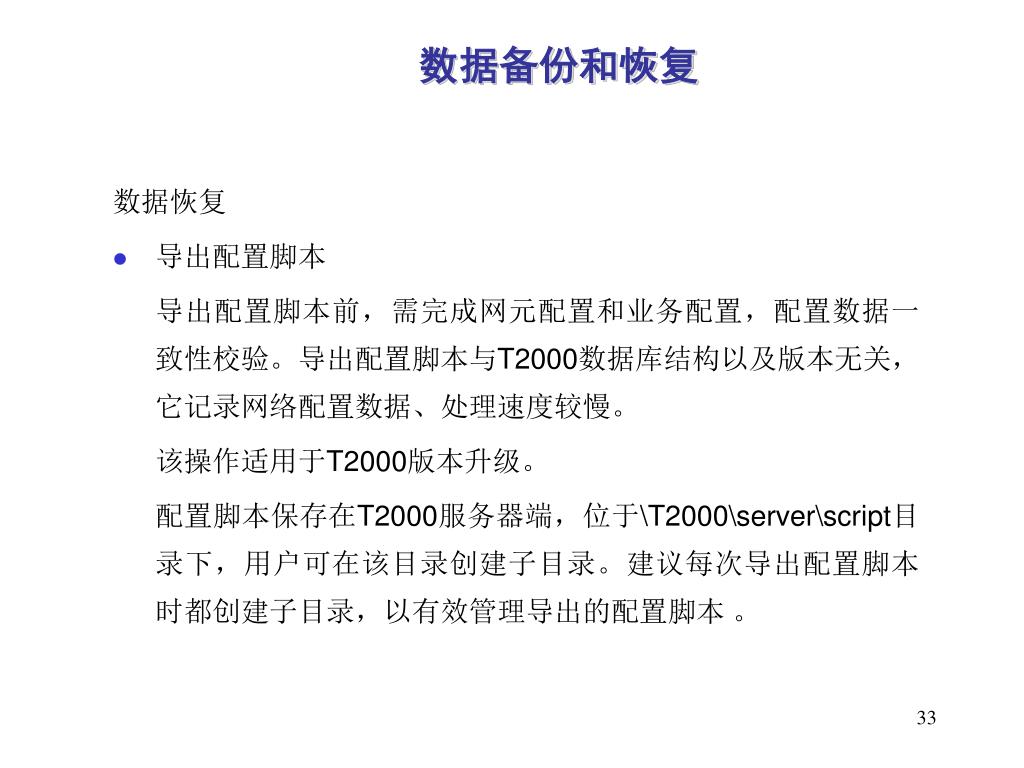

数据备份和恢复 数据恢复 • 导出配置脚本 导出配置脚本前，需完成网元配置和业务配置，配置数据一致性校验。导出配置脚本与T2000数据库结构以及版本无关，它记录网络配置数据、处理速度较慢。 该操作适用于T2000版本升级。 配置脚本保存在T2000服务器端，位于\T2000\server\script目录下，用户可在该目录创建子目录。建议每次导出配置脚本时都创建子目录，以有效管理导出的配置脚本 。

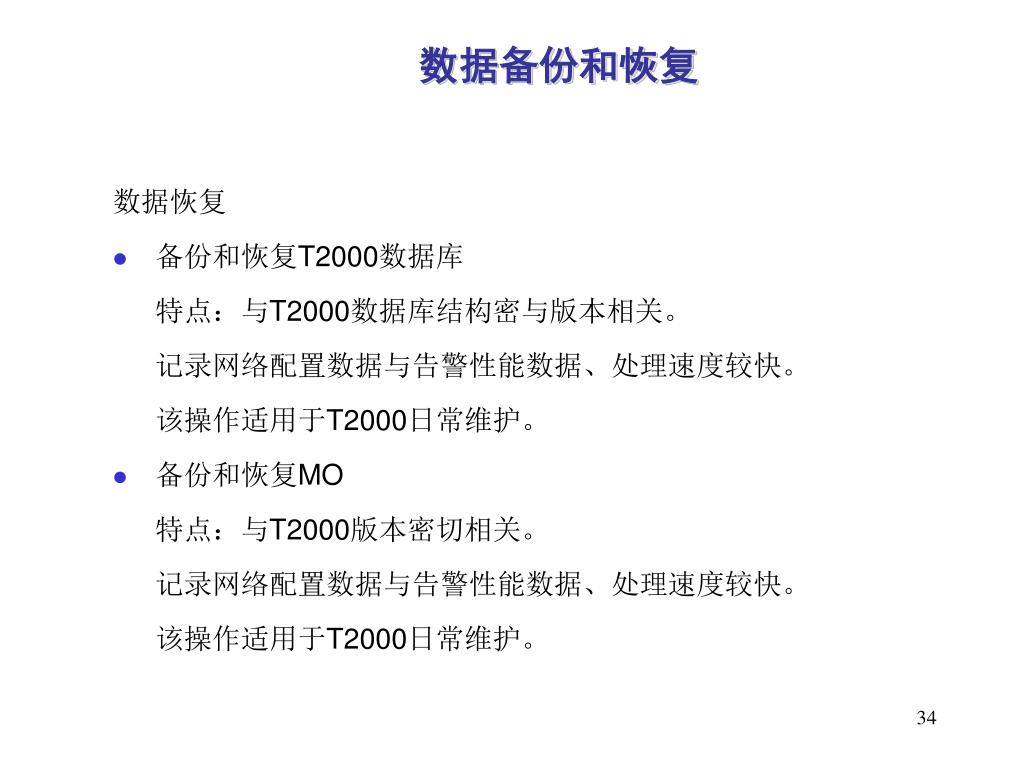

数据备份和恢复 数据恢复 • 备份和恢复T2000数据库 特点：与T2000数据库结构密与版本相关。 记录网络配置数据与告警性能数据、处理速度较快。 该操作适用于T2000日常维护。 • 备份和恢复MO 特点：与T2000版本密切相关。 记录网络配置数据与告警性能数据、处理速度较快。 该操作适用于T2000日常维护。

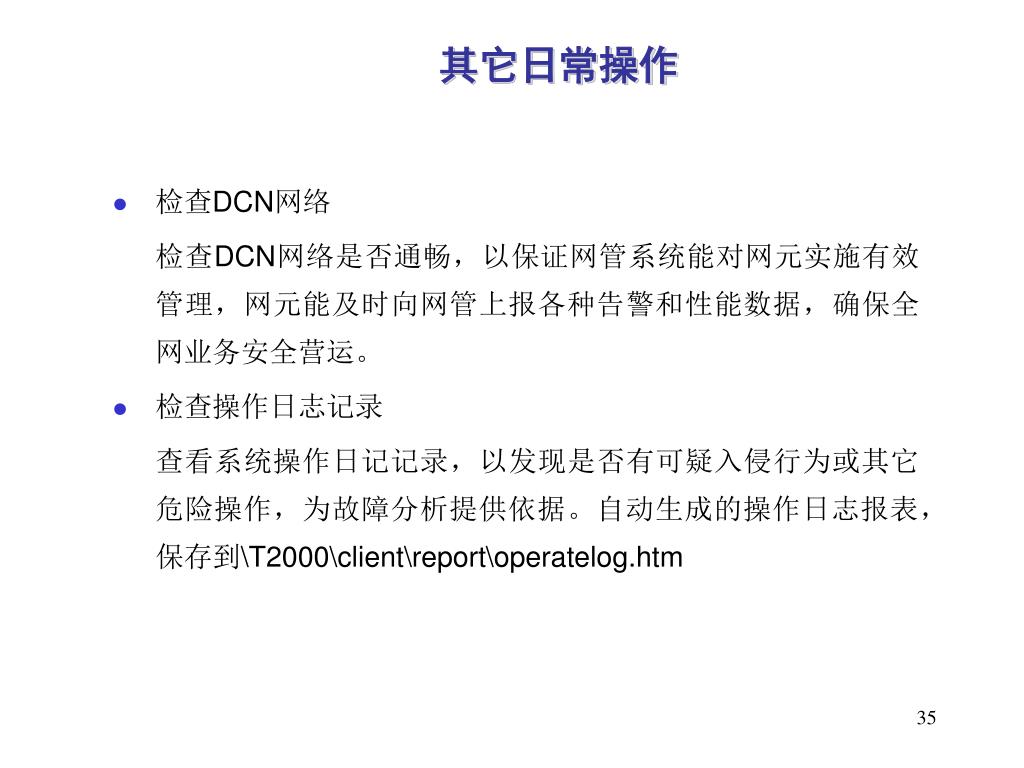

其它日常操作 • 检查DCN网络 检查DCN网络是否通畅，以保证网管系统能对网元实施有效管理，网元能及时向网管上报各种告警和性能数据，确保全网业务安全营运。 • 检查操作日志记录 查看系统操作日记记录，以发现是否有可疑入侵行为或其它危险操作，为故障分析提供依据。自动生成的操作日志报表，保存到\T2000\client\report\operatelog.htm

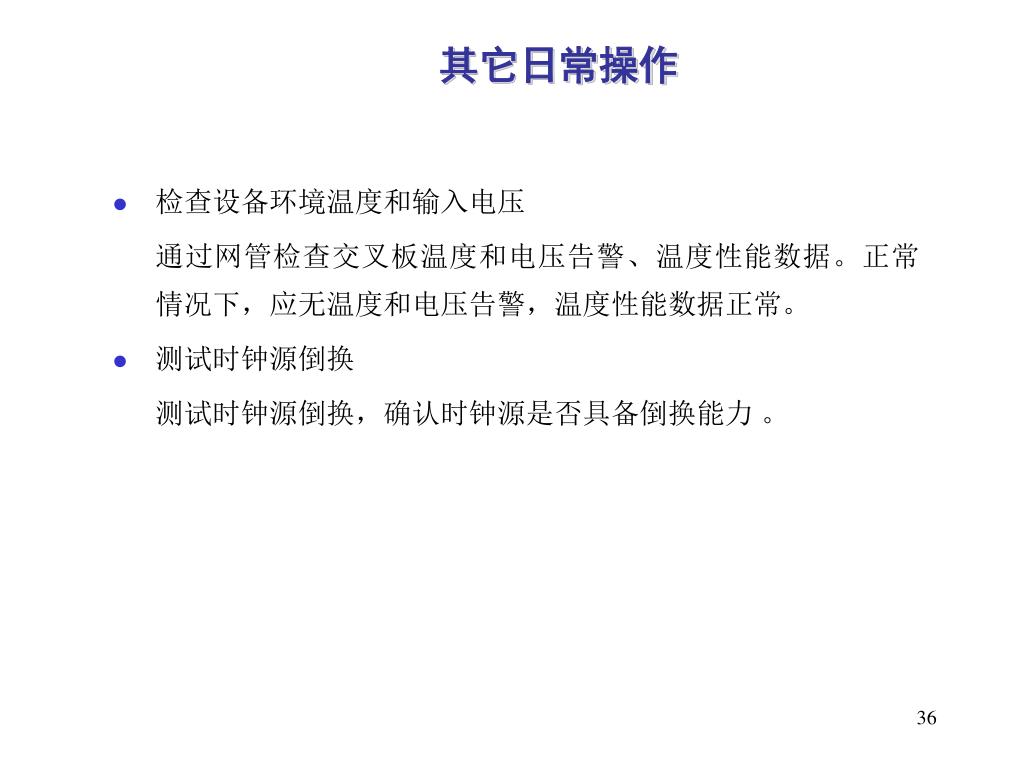

其它日常操作 • 检查设备环境温度和输入电压 通过网管检查交叉板温度和电压告警、温度性能数据。正常情况下，应无温度和电压告警，温度性能数据正常。 • 测试时钟源倒换 测试时钟源倒换，确认时钟源是否具备倒换能力 。

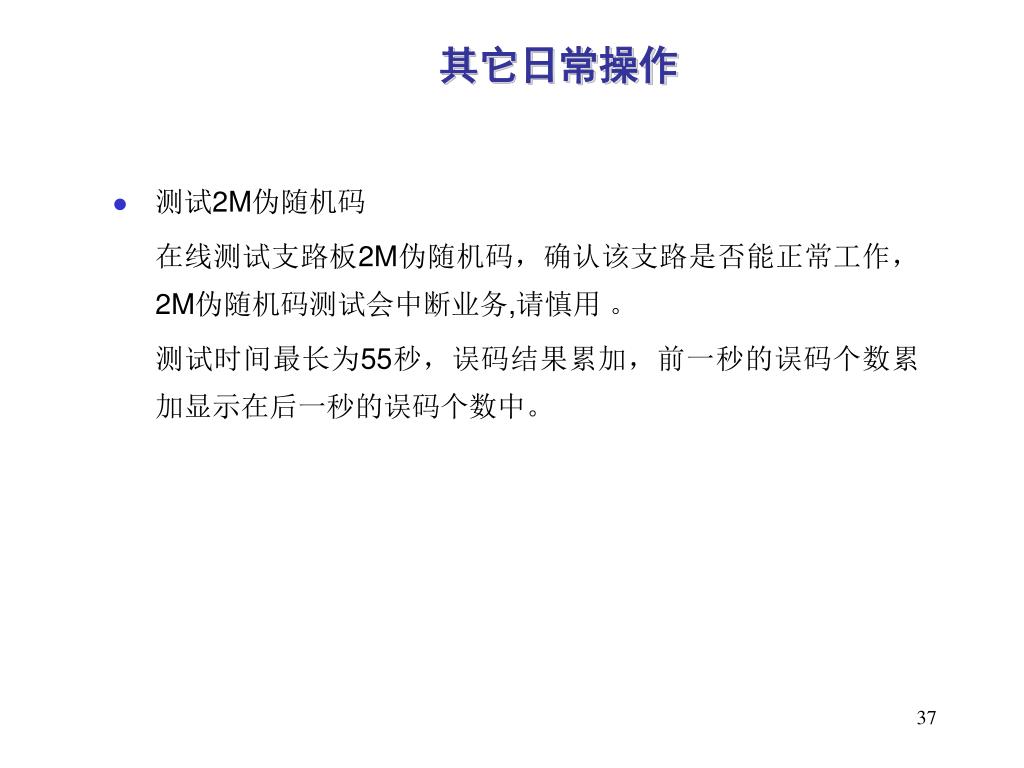

其它日常操作 • 测试2M伪随机码 在线测试支路板2M伪随机码，确认该支路是否能正常工作，2M伪随机码测试会中断业务,请慎用 。 测试时间最长为55秒，误码结果累加，前一秒的误码个数累加显示在后一秒的误码个数中。

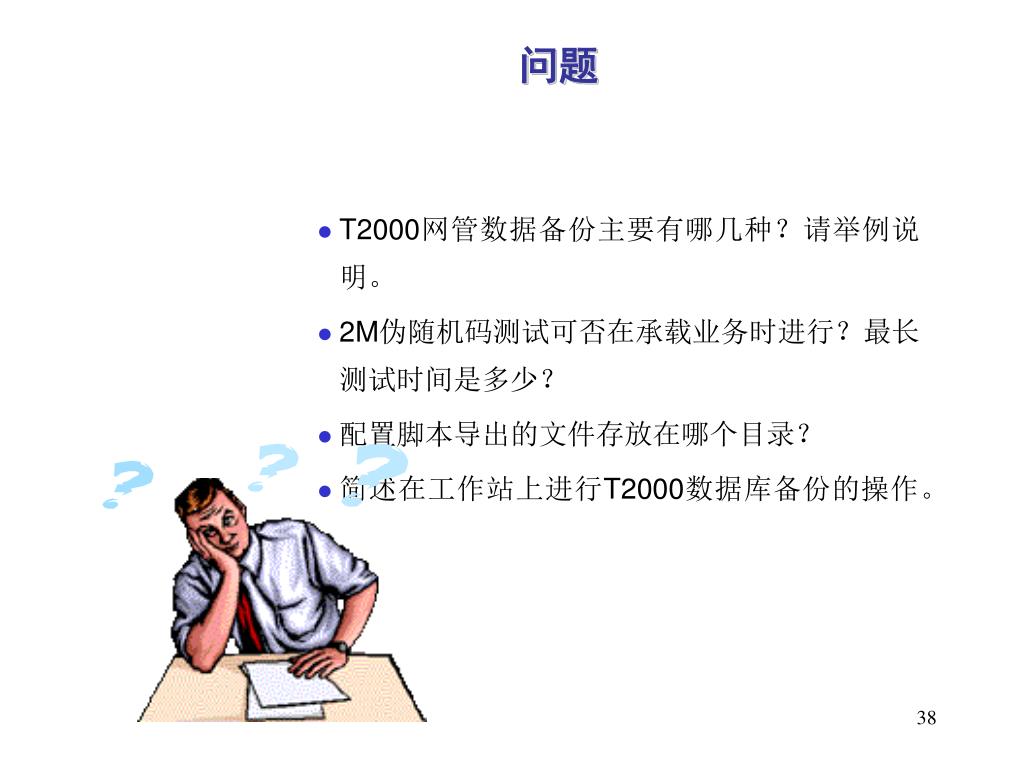

问题 • T2000网管数据备份主要有哪几种？请举例说明。 • 2M伪随机码测试可否在承载业务时进行？最长测试时间是多少？ • 配置脚本导出的文件存放在哪个目录？ • 简述在工作站上进行T2000数据库备份的操作。

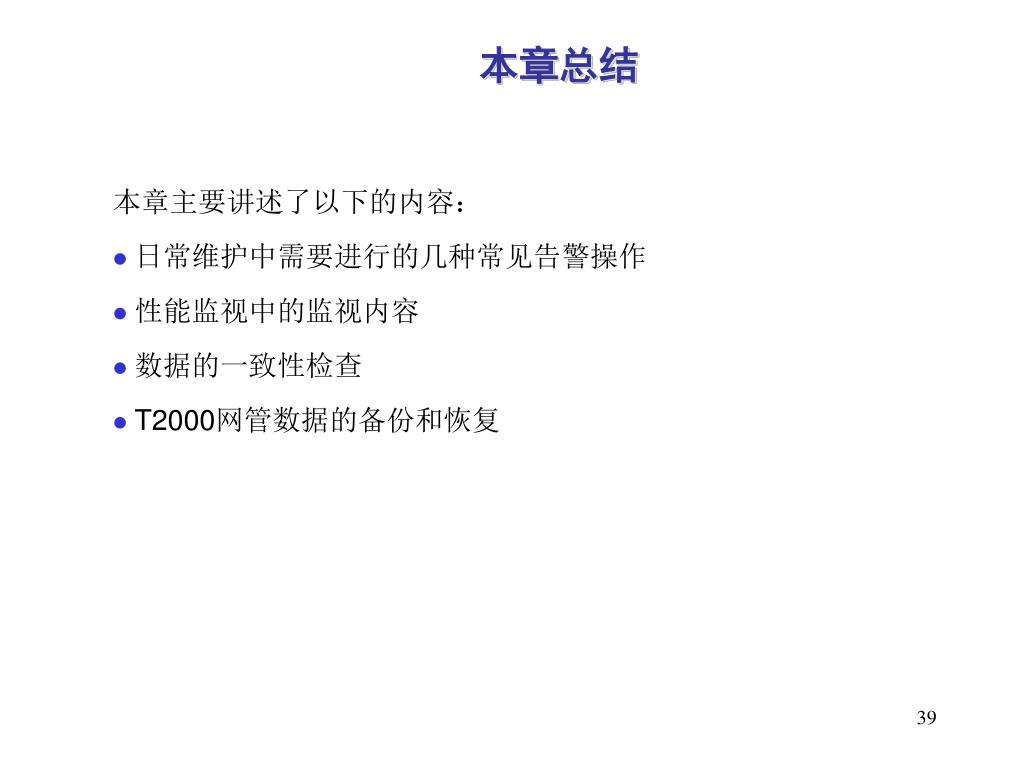

本章总结 本章主要讲述了以下的内容： • 日常维护中需要进行的几种常见告警操作 • 性能监视中的监视内容 • 数据的一致性检查 • T2000网管数据的备份和恢复
