华为 T2000 网管

1. 华为T2000网管

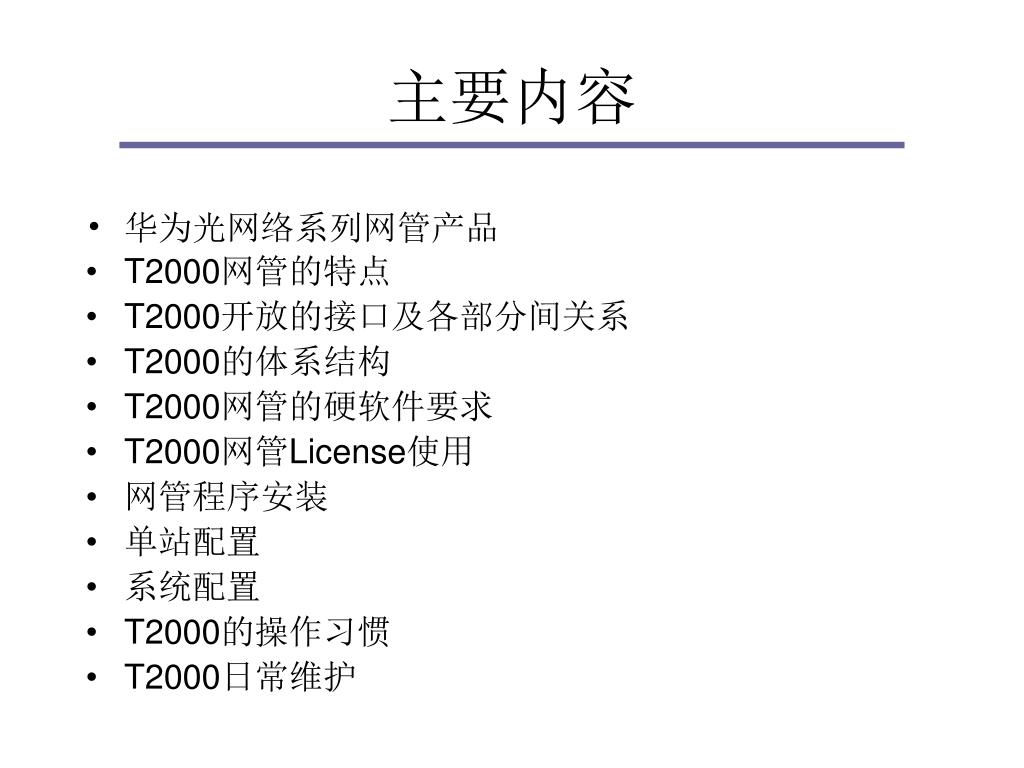

2. 主要内容 • 华为光网络系列网管产品 • T2000网管的特点 • T2000开放的接口及各部分间关系 • T2000的体系结构 • T2000网管的硬软件要求 • T2000网管License使用 • 网管程序安装 • 单站配置 • 系统配置 • T2000的操作习惯 • T2000日常维护

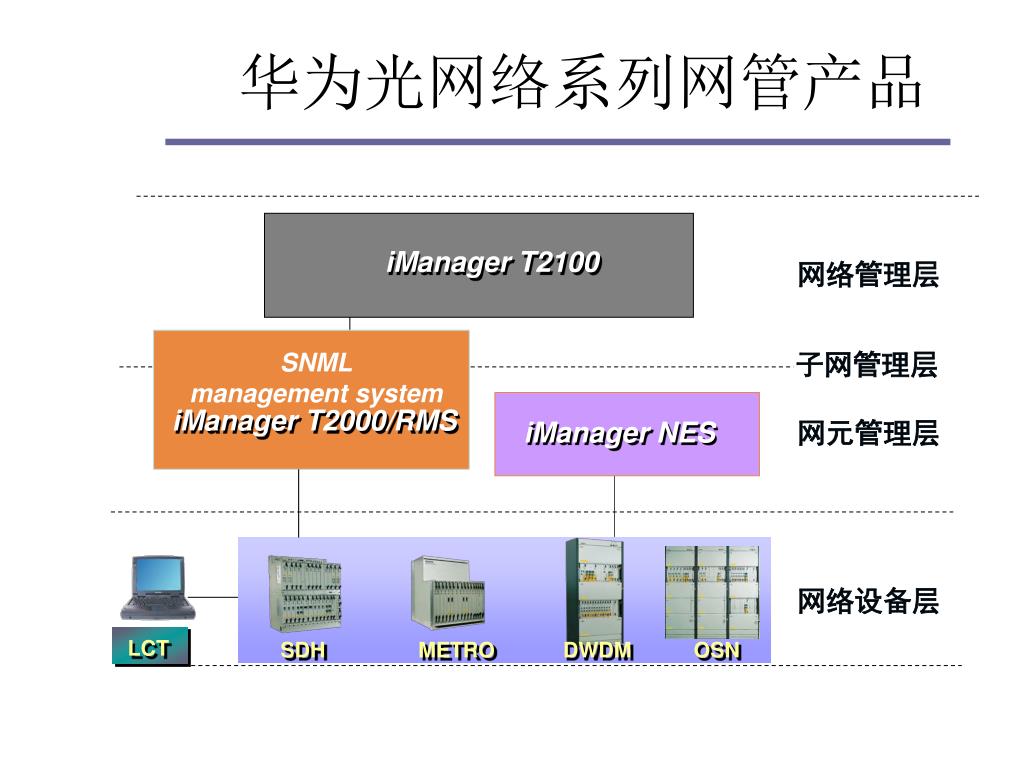

3. 　　　华为光网络系列网管产品 iManager T2100 网络管理层 SNML management system 子网管理层 iManager T2000/RMS iManager NES 网元管理层 网络设备层 LCT SDH METRO DWDM OSN

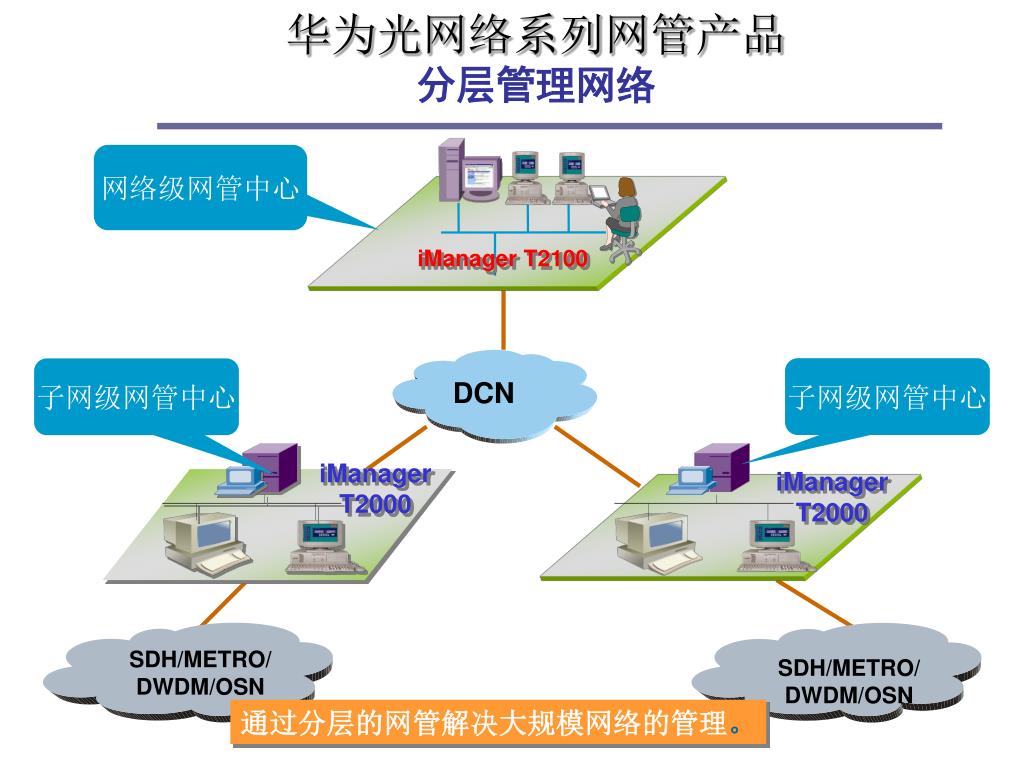

4. 华为光网络系列网管产品 分层管理网络 网络级网管中心 iManager T2100 子网级网管中心 子网级网管中心 DCN iManager T2000 iManager T2000 iManager T2000 SDH/METRO/DWDM/OSN SDH/METRO/DWDM/OSN 通过分层的网管解决大规模网络的管理。

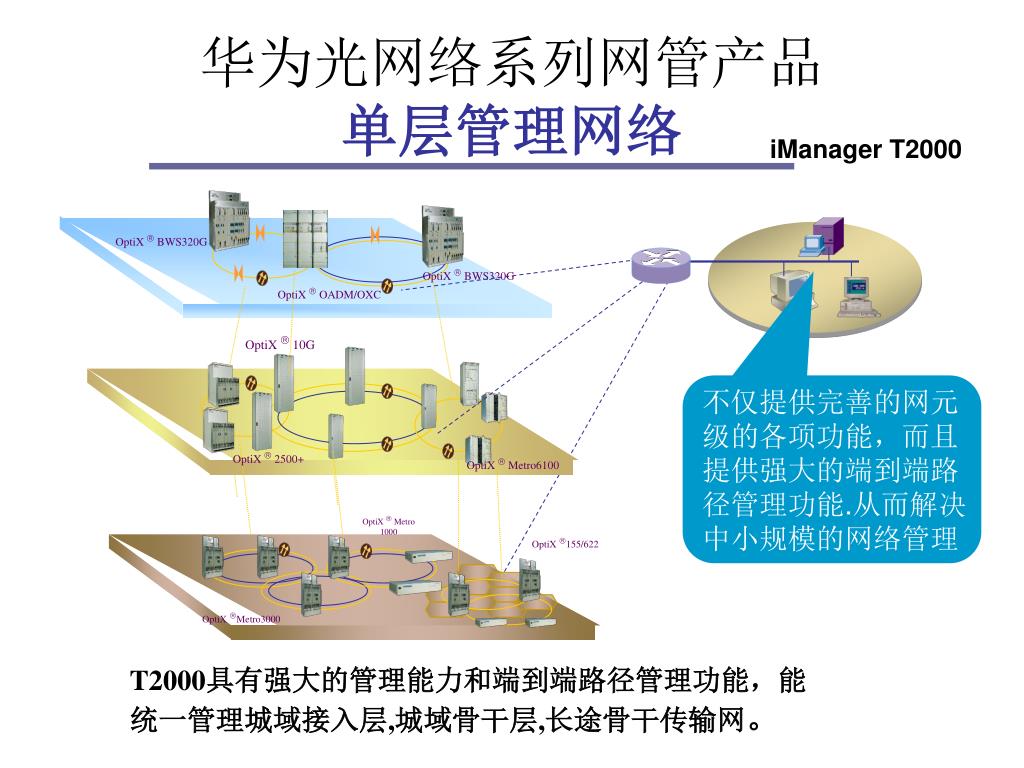

5. OptiX  BWS320G OptiX  BWS320G OptiX  OADM/OXC OptiX  10G OptiX  2500+ OptiX  Metro6100 OptiX  Metro 1000 OptiX 155/622 OptiX Metro3000 华为光网络系列网管产品单层管理网络 iManager T2000 不仅提供完善的网元 级的各项功能，而且 提供强大的端到端路 径管理功能.从而解决 中小规模的网络管理 T2000具有强大的管理能力和端到端路径管理功能，能统一管理城域接入层,城域骨干层,长途骨干传输网。

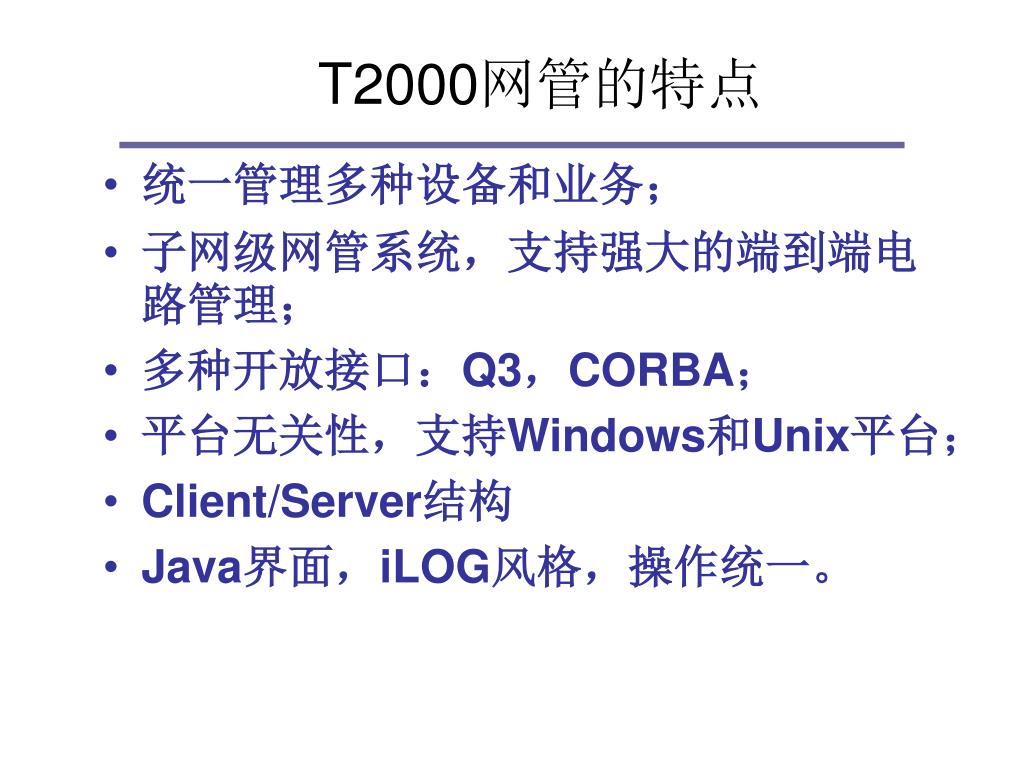

6. T2000网管的特点 • 统一管理多种设备和业务； • 子网级网管系统，支持强大的端到端电路管理； • 多种开放接口：Q3，CORBA； • 平台无关性，支持Windows和Unix平台； • Client/Server结构 • Java界面，iLOG风格，操作统一。

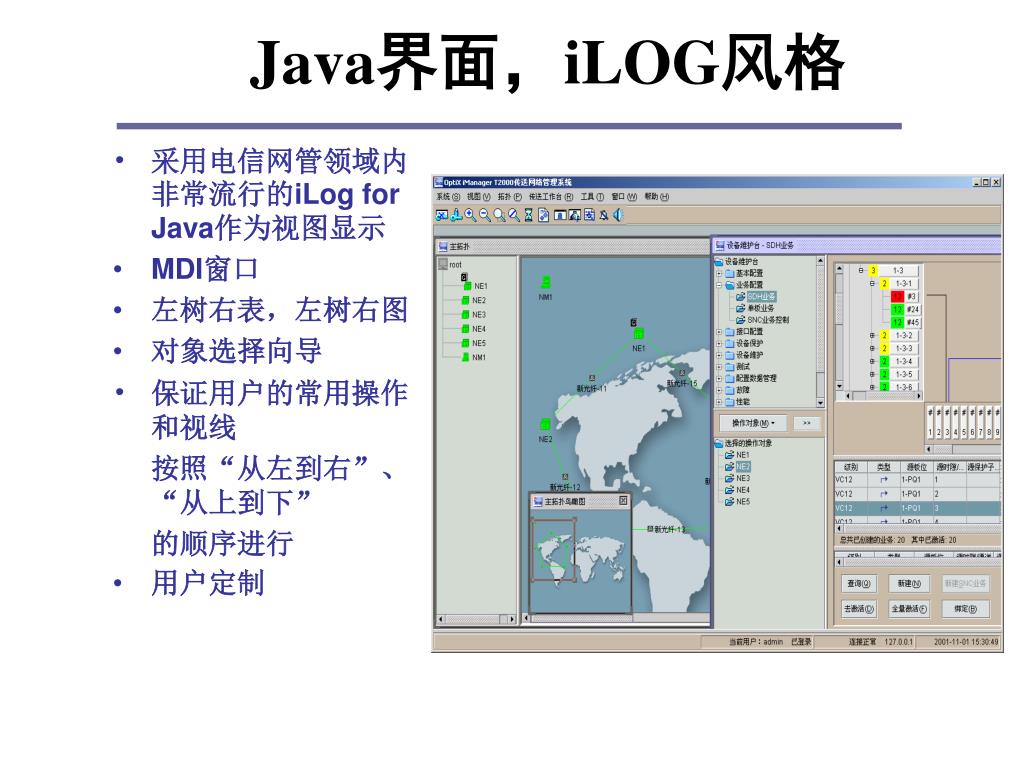

7. Java界面，iLOG风格 • 采用电信网管领域内非常流行的iLog for Java作为视图显示 • MDI窗口 • 左树右表，左树右图 • 对象选择向导 • 保证用户的常用操作和视线 • 按照“从左到右”、“从上到下” • 的顺序进行 • 用户定制

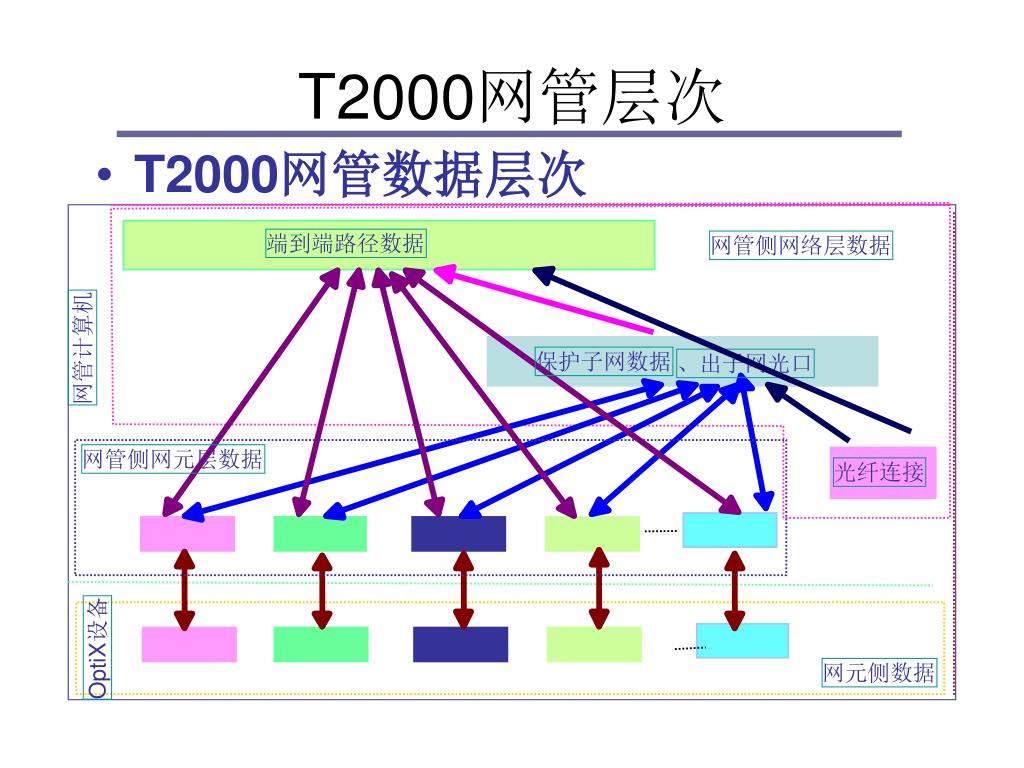

8. 端到端路径数据 网管侧网络层数据 网管计算机 保护子网数据 、出子网光口 网管侧网元层数据 光纤连接 OptiX设备 网元侧数据 T2000网管层次 • T2000网管数据层次

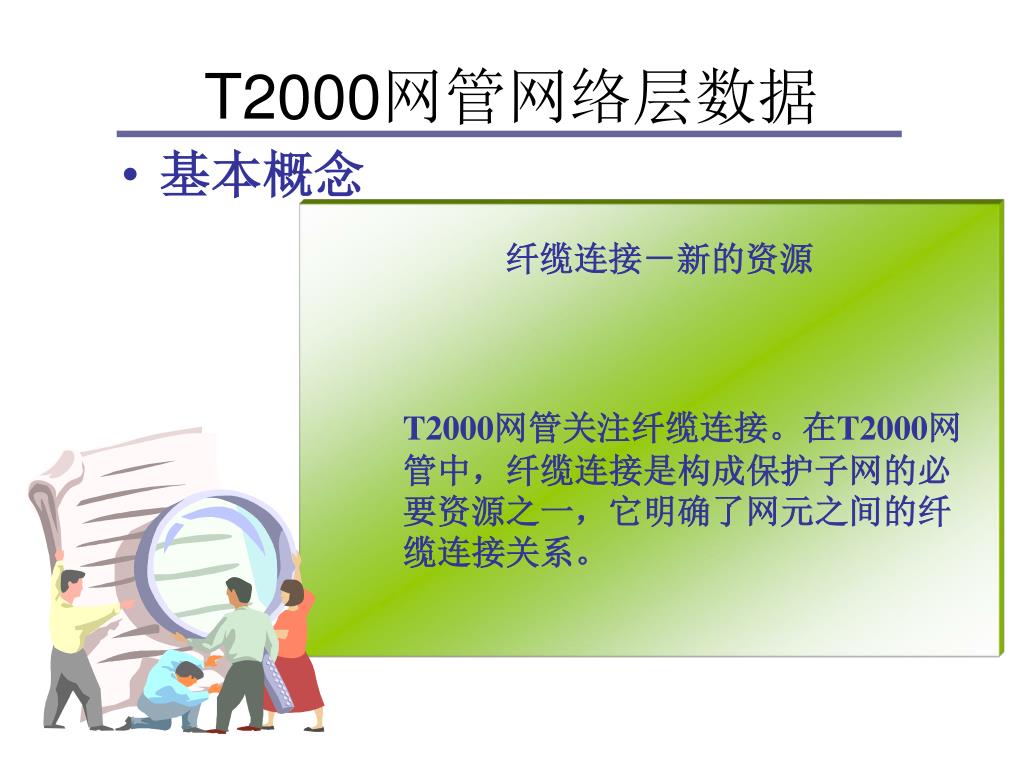

9. T2000网管网络层数据 • 基本概念 • 纤缆连接－新的资源 T2000网管关注纤缆连接。在T2000网 管中，纤缆连接是构成保护子网的必 要资源之一，它明确了网元之间的纤 缆连接关系。

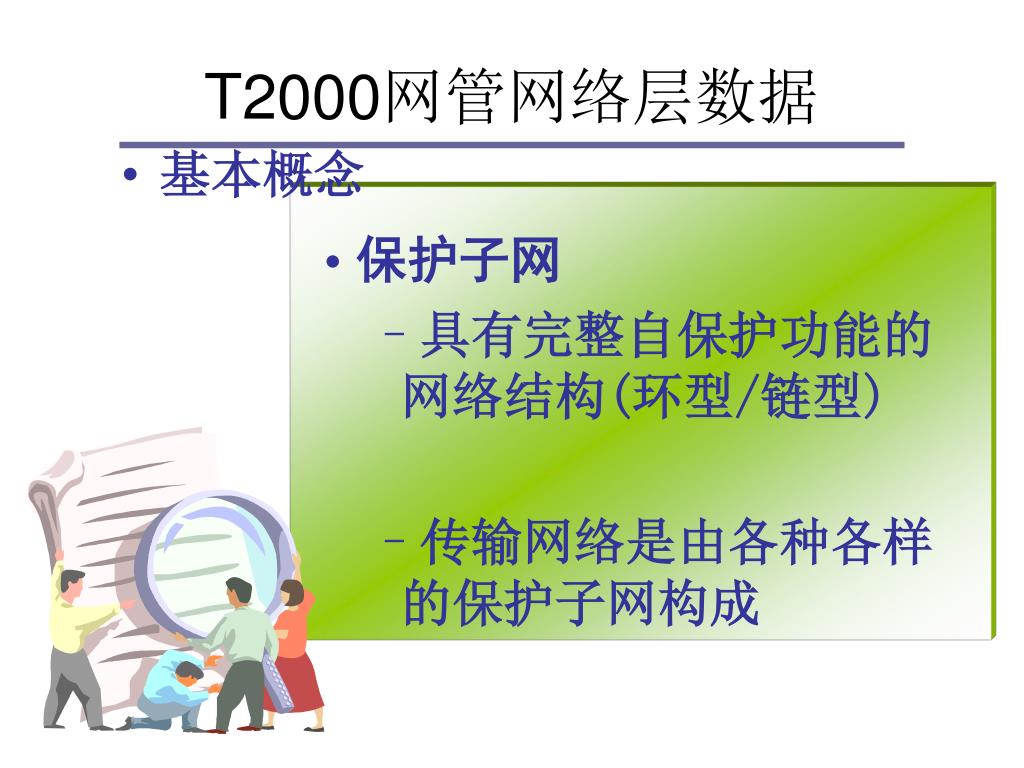

10. T2000网管网络层数据 • 基本概念 • 保护子网 • 具有完整自保护功能的网络结构(环型/链型) • 传输网络是由各种各样的保护子网构成

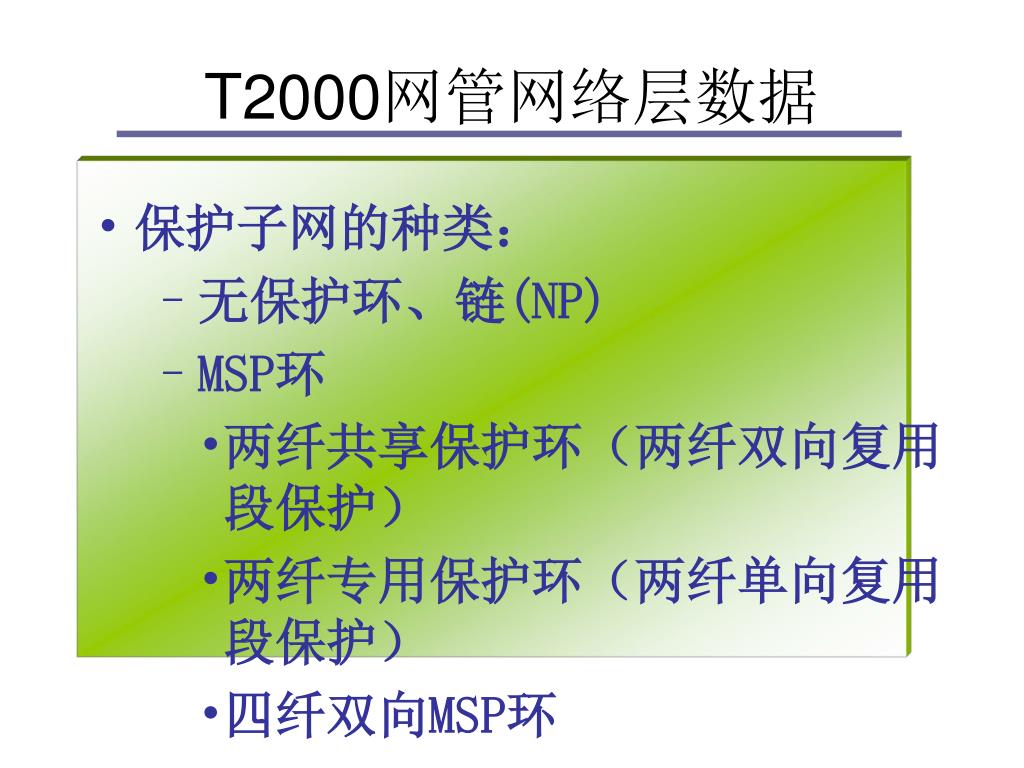

11. T2000网管网络层数据 • 保护子网的种类： • 无保护环、链(NP) • MSP环 • 两纤共享保护环（两纤双向复用段保护） • 两纤专用保护环（两纤单向复用段保护） • 四纤双向MSP环

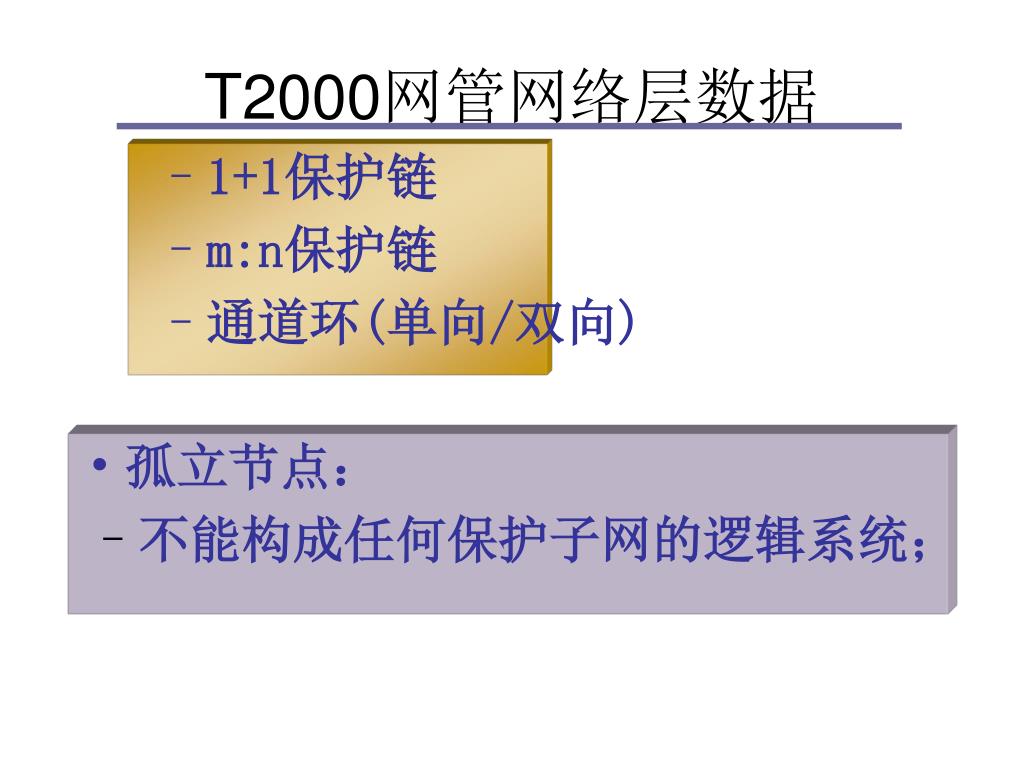

12. T2000网管网络层数据 • 1+1保护链 • m:n保护链 • 通道环(单向/双向) • 孤立节点： • 不能构成任何保护子网的逻辑系统；

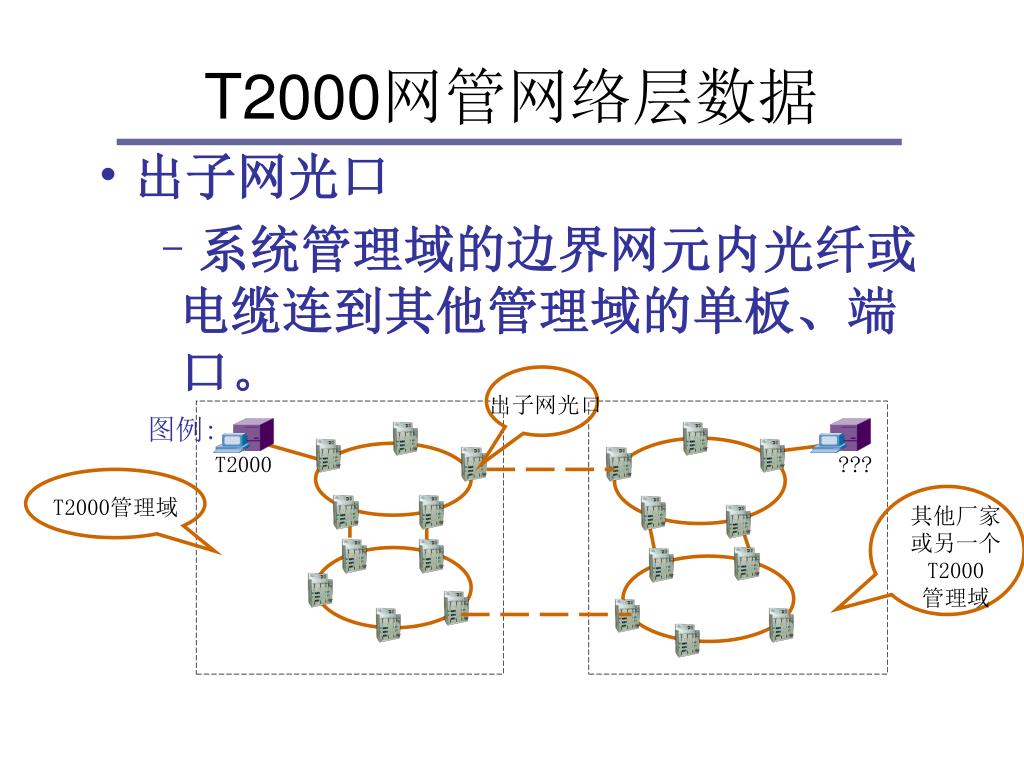

13. T2000网管网络层数据 • 出子网光口 • 系统管理域的边界网元内光纤或电缆连到其他管理域的单板、端口。 图例: 出子网光口 T2000 ??? T2000管理域 其他厂家 或另一个T2000 管理域

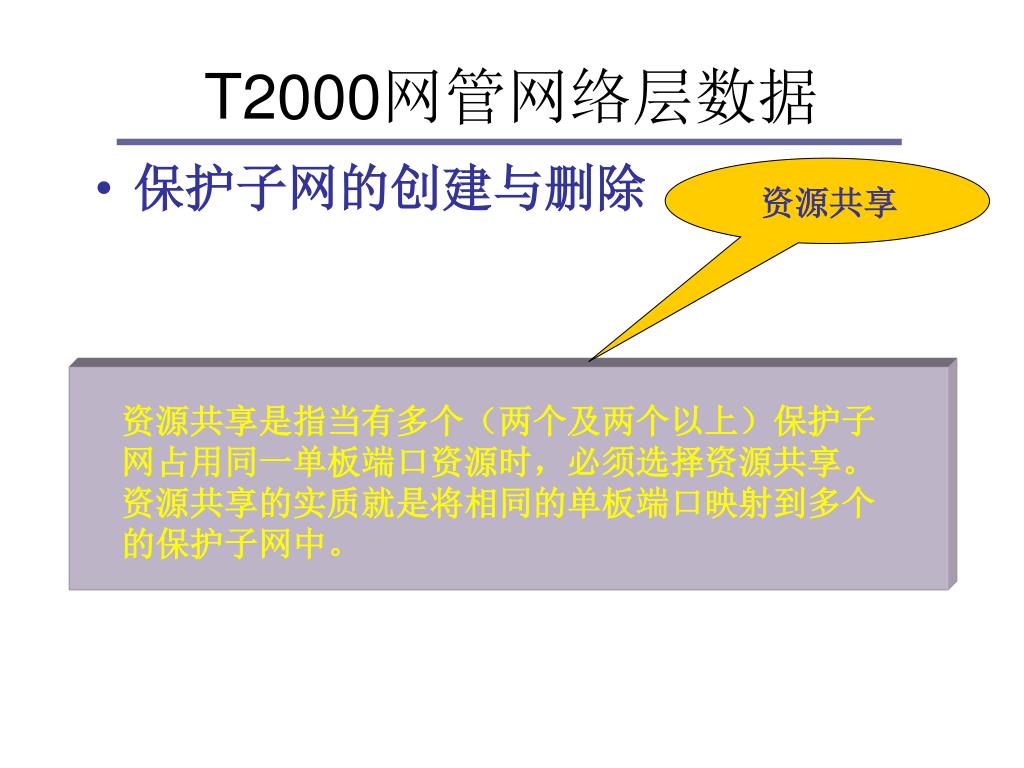

14. T2000网管网络层数据 资源共享 • 保护子网的创建与删除 资源共享是指当有多个（两个及两个以上）保护子 网占用同一单板端口资源时，必须选择资源共享。 资源共享的实质就是将相同的单板端口映射到多个 的保护子网中。

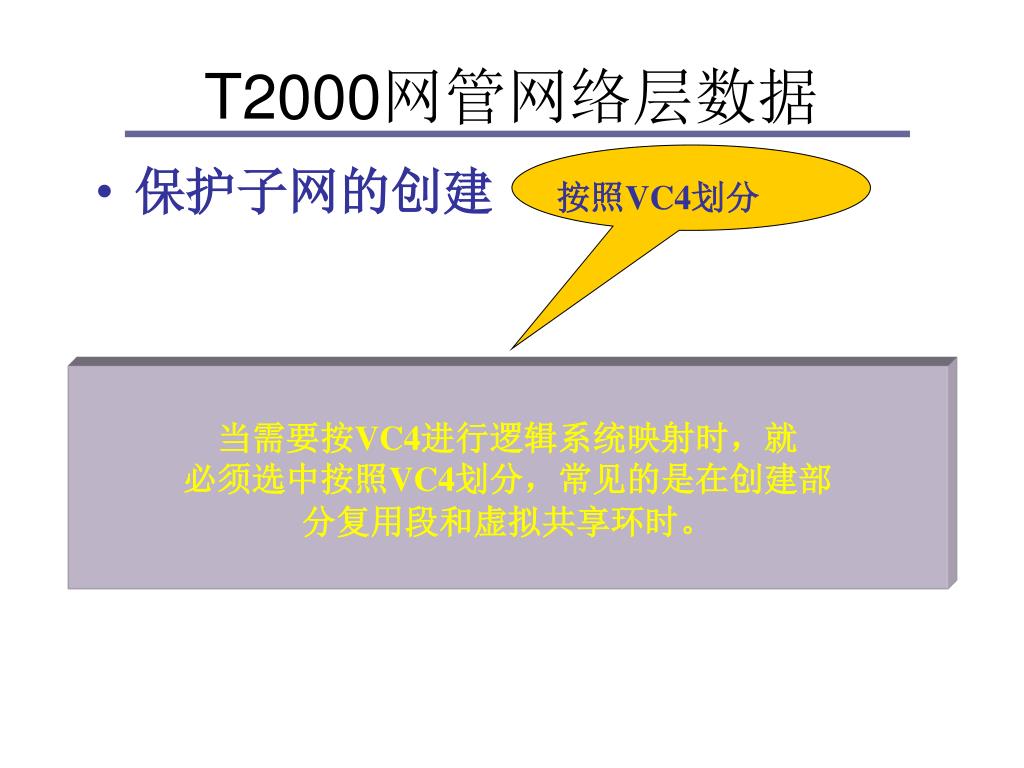

15. T2000网管网络层数据 按照VC4划分 • 保护子网的创建 当需要按VC4进行逻辑系统映射时，就 必须选中按照VC4划分，常见的是在创建部 分复用段和虚拟共享环时。

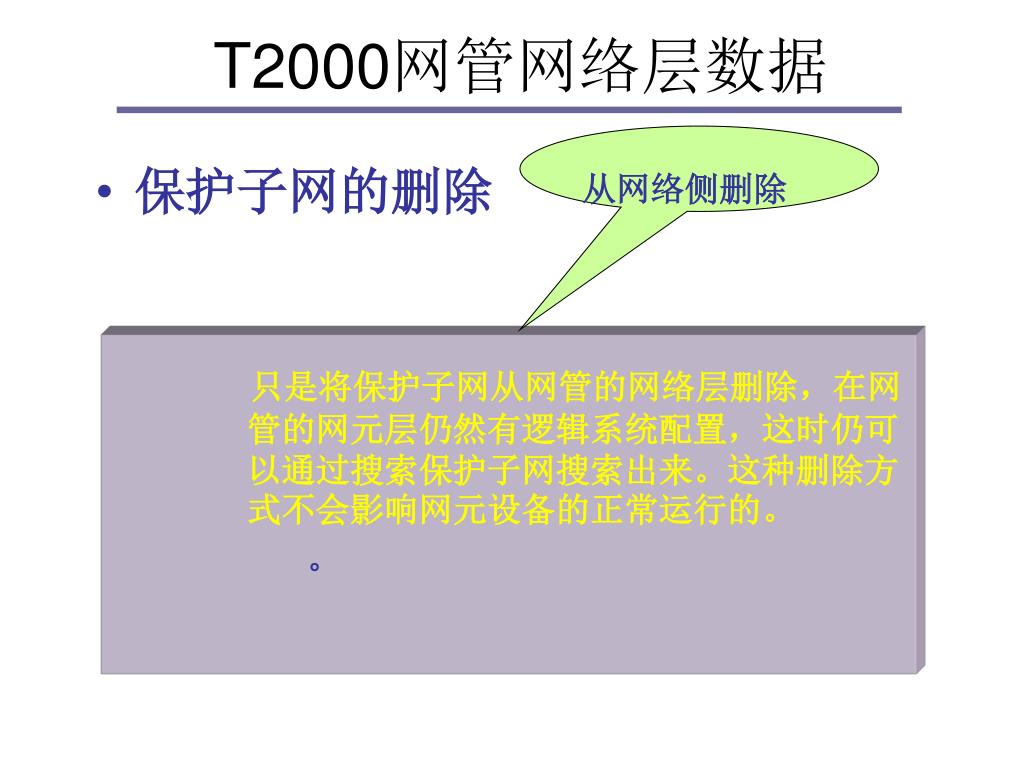

16. T2000网管网络层数据 从网络侧删除 • 保护子网的删除 只是将保护子网从网管的网络层删除，在网管的网元层仍然有逻辑系统配置，这时仍可以通过搜索保护子网搜索出来。这种删除方式不会影响网元设备的正常运行的。 。

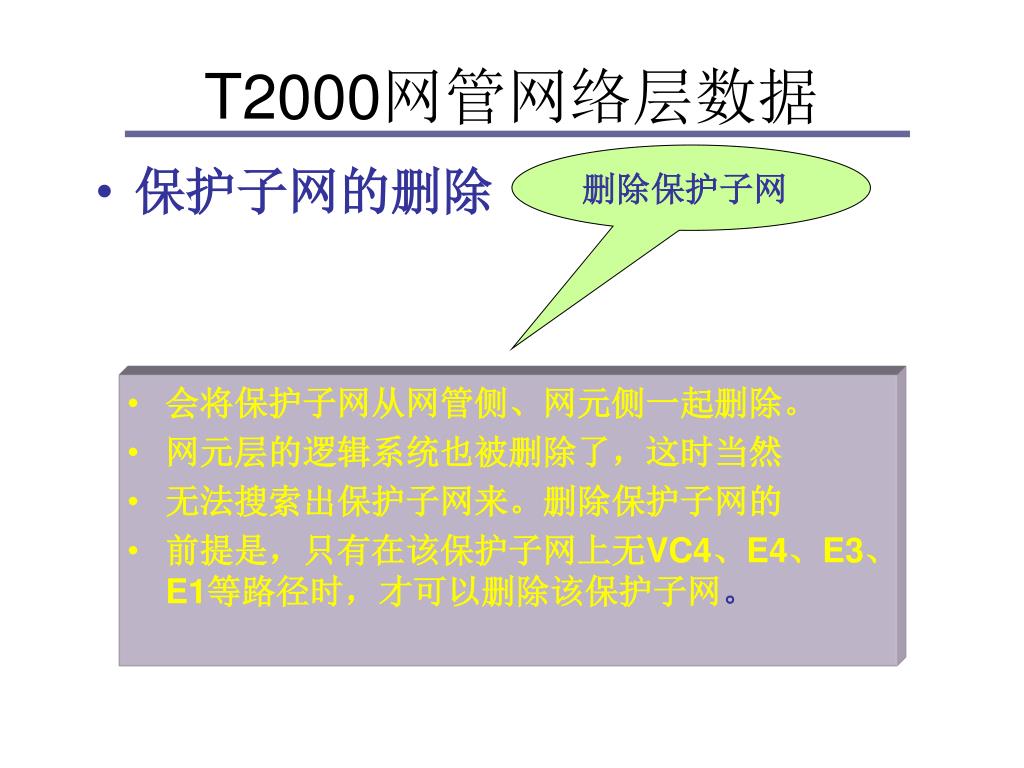

17. T2000网管网络层数据 删除保护子网 • 保护子网的删除 • 会将保护子网从网管侧、网元侧一起删除。 • 网元层的逻辑系统也被删除了，这时当然 • 无法搜索出保护子网来。删除保护子网的 • 前提是，只有在该保护子网上无VC4、E4、E3、E1等路径时，才可以删除该保护子网。

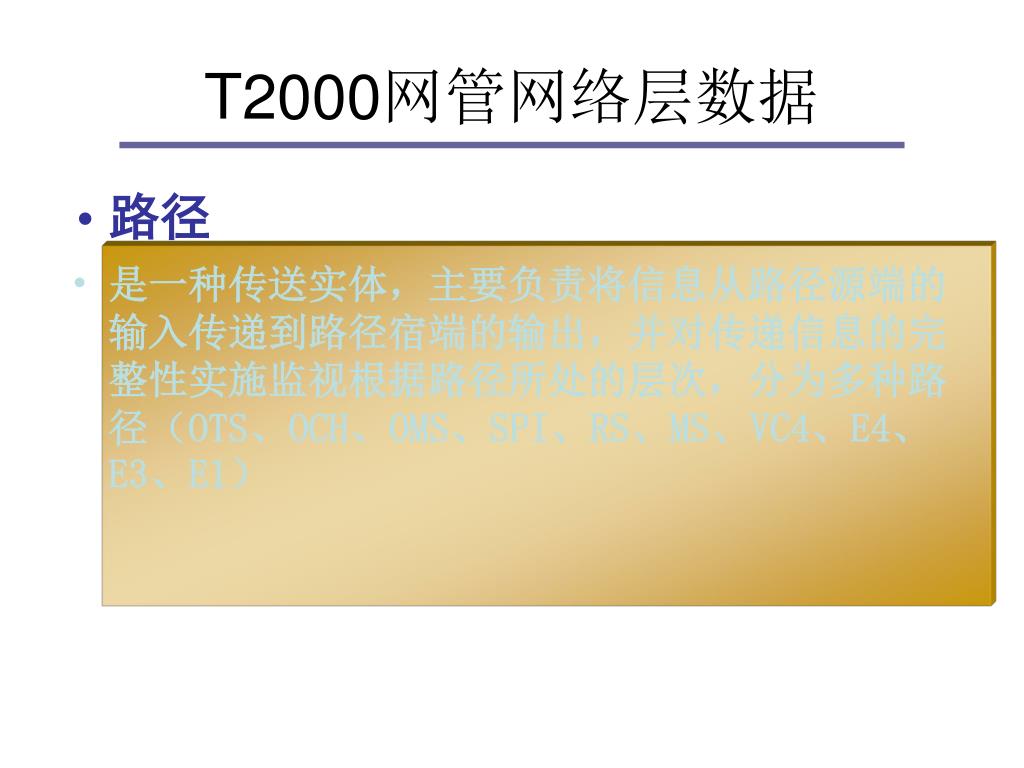

18. T2000网管网络层数据 • 路径 • 是一种传送实体，主要负责将信息从路径源端的输入传递到路径宿端的输出，并对传递信息的完整性实施监视根据路径所处的层次，分为多种路径（OTS、OCH、OMS、SPI、RS、MS、VC4、E4、E3、E1）

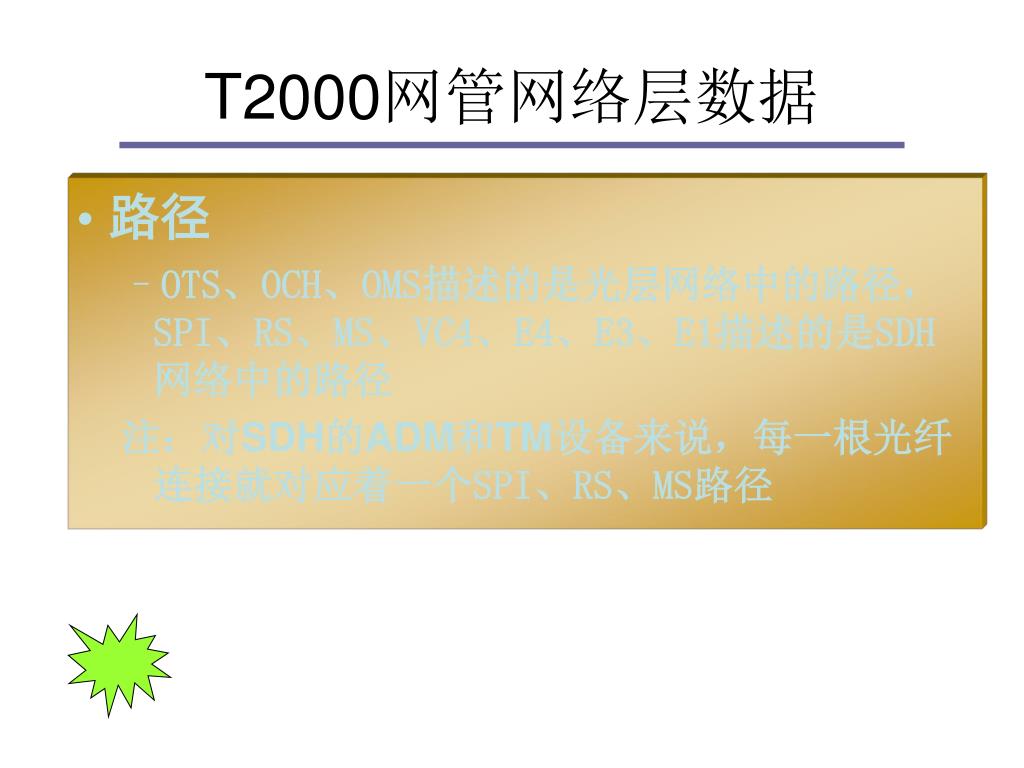

19. T2000网管网络层数据 • 路径 • OTS、OCH、OMS描述的是光层网络中的路径，SPI、RS、MS、VC4、E4、E3、E1描述的是SDH网络中的路径 注：对SDH的ADM和TM设备来说，每一根光纤连接就对应着一个SPI、RS、MS路径

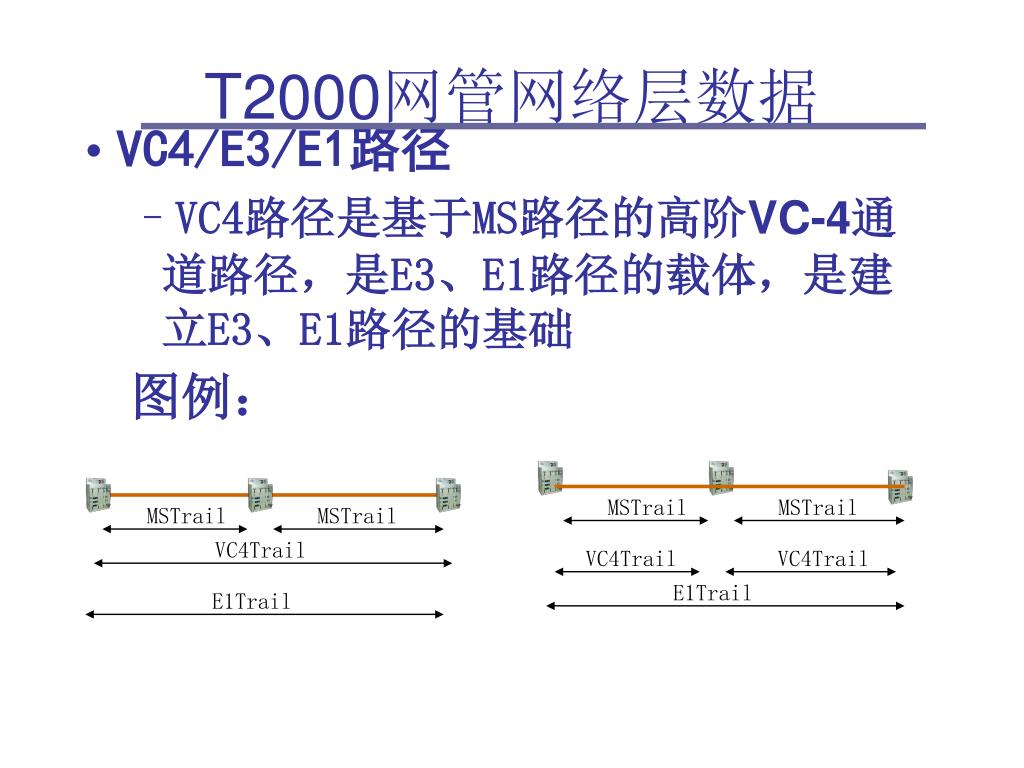

20. MSTrail MSTrail MSTrail MSTrail VC4Trail VC4Trail VC4Trail E1Trail E1Trail T2000网管网络层数据 • VC4/E3/E1路径 • VC4路径是基于MS路径的高阶VC-4通道路径，是E3、E1路径的载体，是建立E3、E1路径的基础 图例：

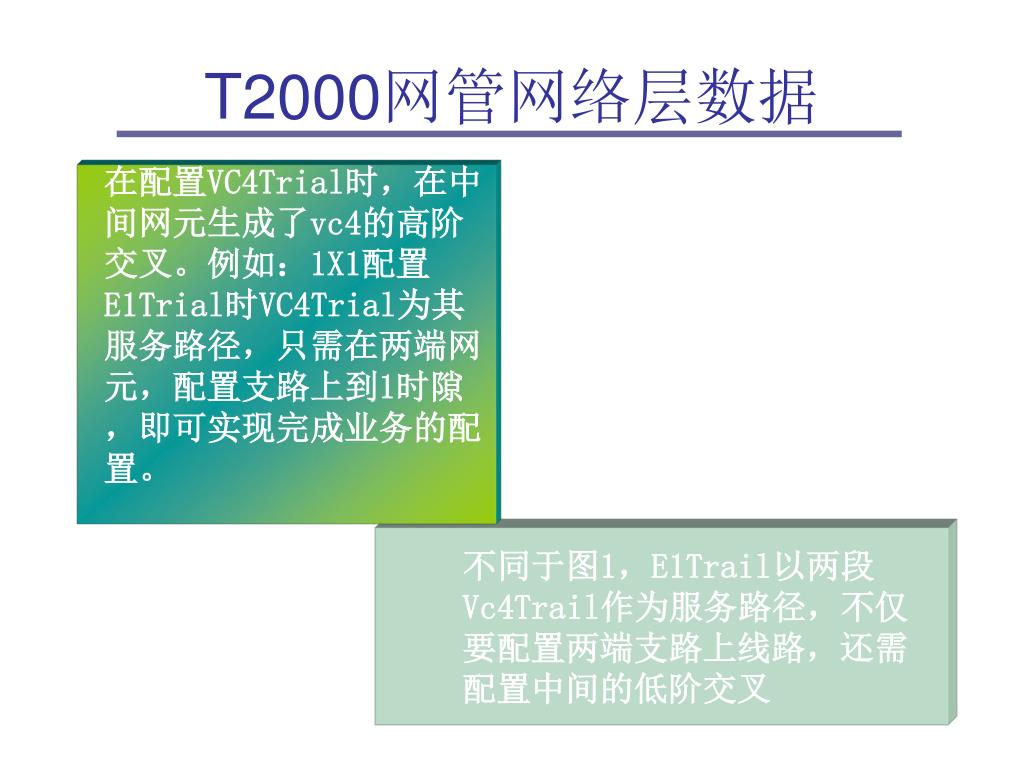

21. T2000网管网络层数据 在配置VC4Trial时，在中间网元生成了vc4的高阶交叉。例如：1X1配置E1Trial时VC4Trial为其服务路径，只需在两端网元，配置支路上到1时隙，即可实现完成业务的配置。 不同于图1，E1Trail以两段Vc4Trail作为服务路径，不仅要配置两端支路上线路，还需配置中间的低阶交叉

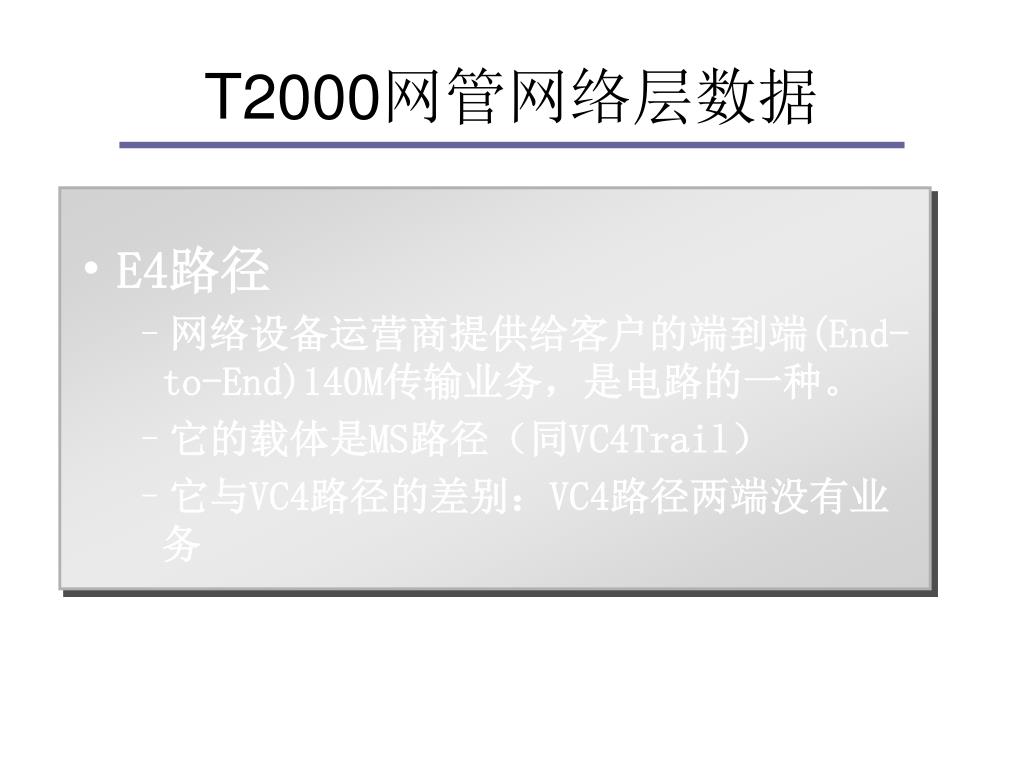

22. T2000网管网络层数据 • E4路径 • 网络设备运营商提供给客户的端到端(End-to-End)140M传输业务，是电路的一种。 • 它的载体是MS路径（同VC4Trail） • 它与VC4路径的差别：VC4路径两端没有业务

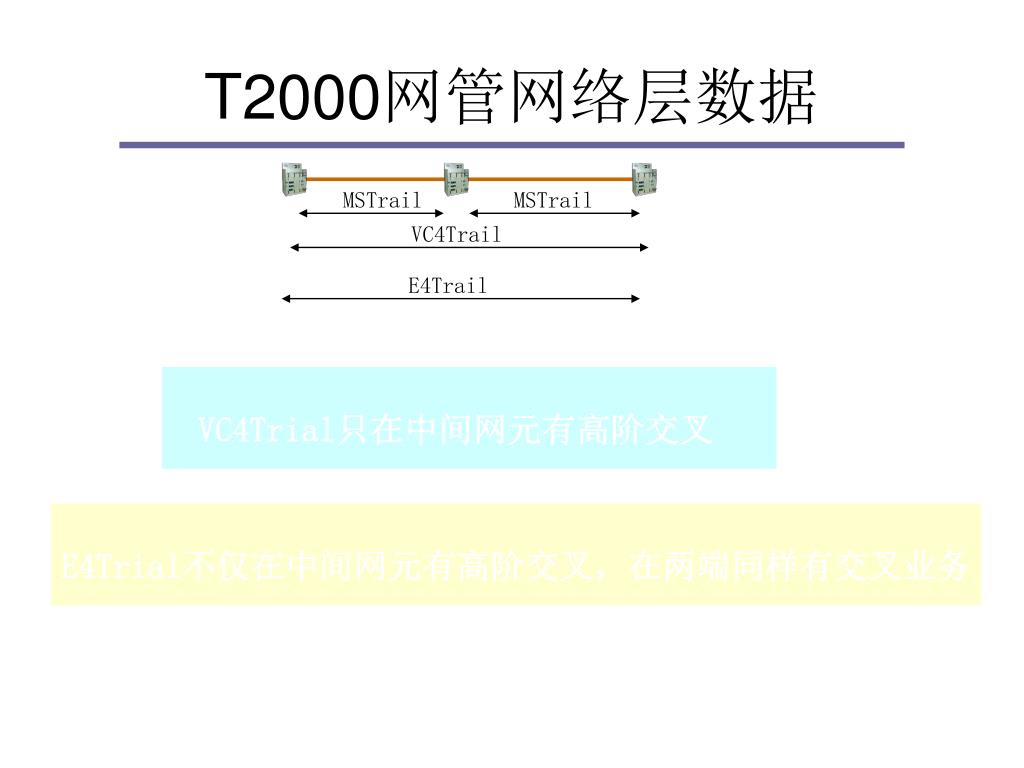

23. MSTrail MSTrail VC4Trail E4Trail T2000网管网络层数据 VC4Trial只在中间网元有高阶交叉 E4Trial不仅在中间网元有高阶交叉，在两端同样有交叉业务

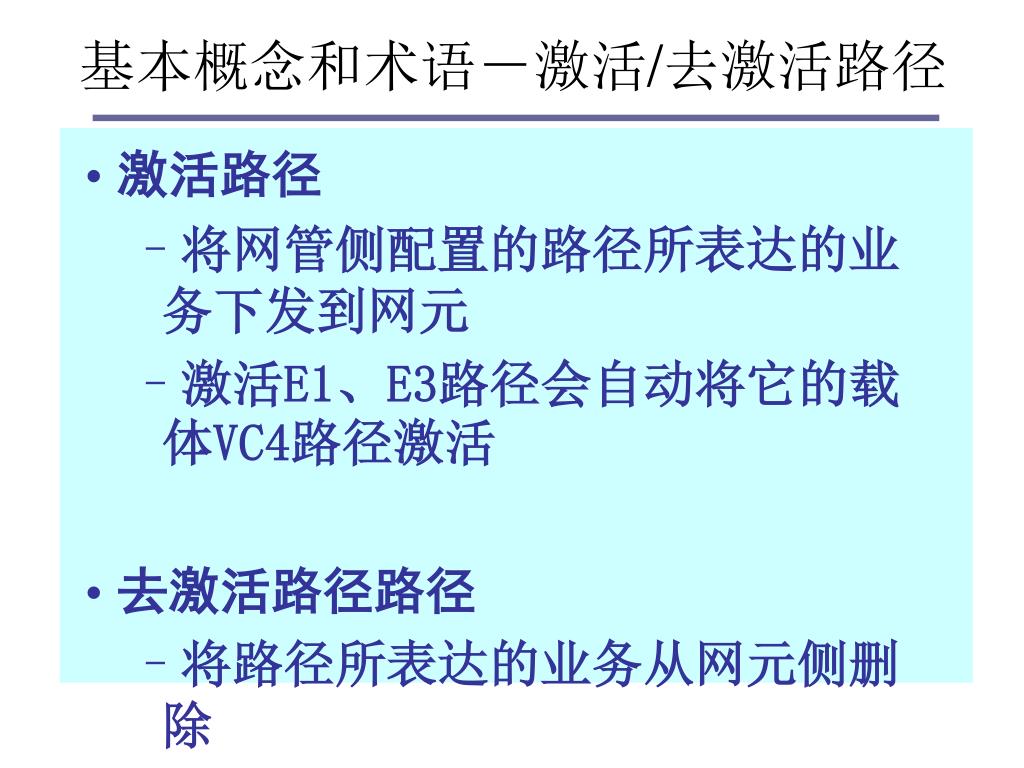

24. 基本概念和术语－激活/去激活路径 • 激活路径 • 将网管侧配置的路径所表达的业务下发到网元 • 激活E1、E3路径会自动将它的载体VC4路径激活 • 去激活路径路径 • 将路径所表达的业务从网元侧删除 • 去激活VC4路径则会将它所服务的E1、E3路径自动去激活

25. T2000开放的接口 CORBA iNetVision for OptiX 计 费 接 口 其 它 厂 商 网 管 系 统 CORBA 计 费 接 口 Q3,CORBA CORBA iManager T2100 Q3 Q3,CORBA iManager T2000

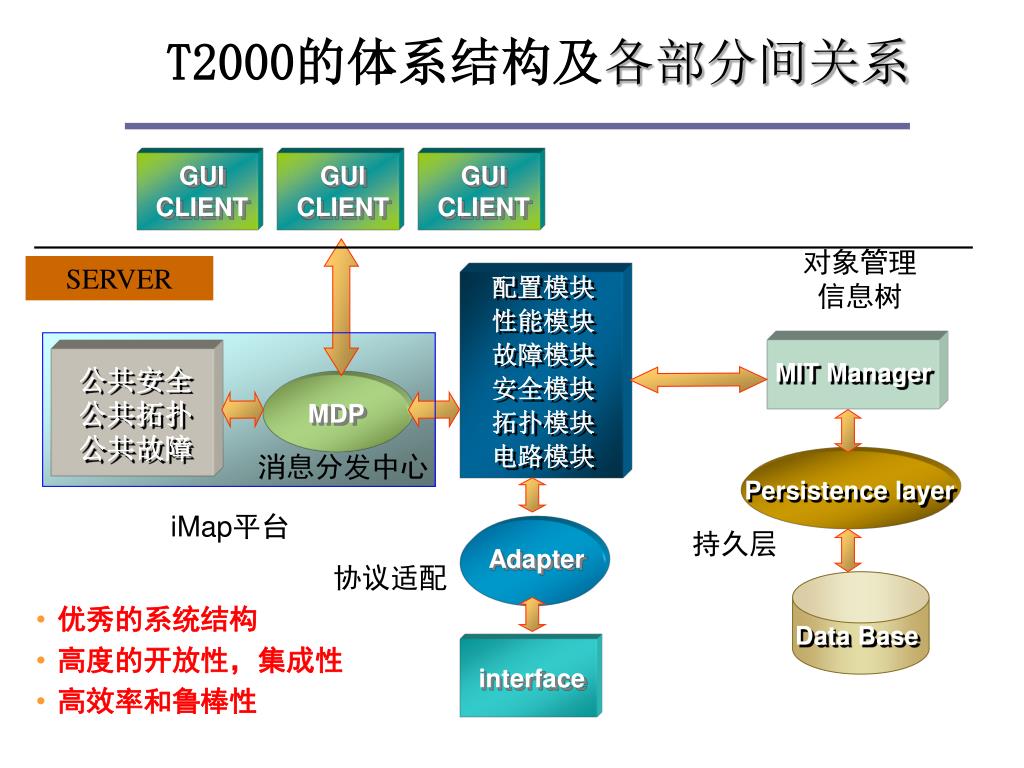

26. T2000的体系结构及各部分间关系 GUI CLIENT GUI CLIENT GUI CLIENT 对象管理 信息树 SERVER 配置模块 性能模块 故障模块 安全模块 拓扑模块 电路模块 MIT Manager MDP 消息分发中心 Persistence layer iMap平台 持久层 Adapter 公共安全 公共拓扑 公共故障 协议适配 Data Base interface • 优秀的系统结构 • 高度的开放性，集成性 • 高效率和鲁棒性

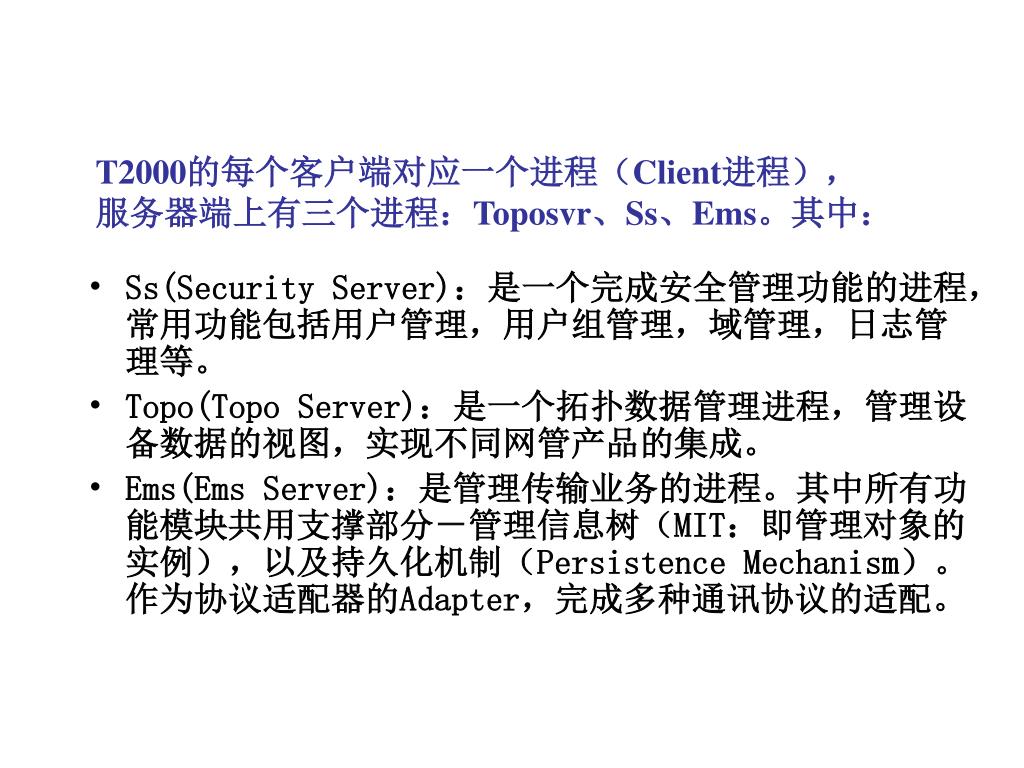

27. T2000的每个客户端对应一个进程（Client进程），T2000的每个客户端对应一个进程（Client进程）， 服务器端上有三个进程：Toposvr、Ss、Ems。其中： • Ss(Security Server)：是一个完成安全管理功能的进程，常用功能包括用户管理，用户组管理，域管理，日志管理等。 • Topo(Topo Server)：是一个拓扑数据管理进程，管理设备数据的视图，实现不同网管产品的集成。 • Ems(Ems Server)：是管理传输业务的进程。其中所有功能模块共用支撑部分－管理信息树（MIT：即管理对象的实例），以及持久化机制（Persistence Mechanism）。作为协议适配器的Adapter，完成多种通讯协议的适配。

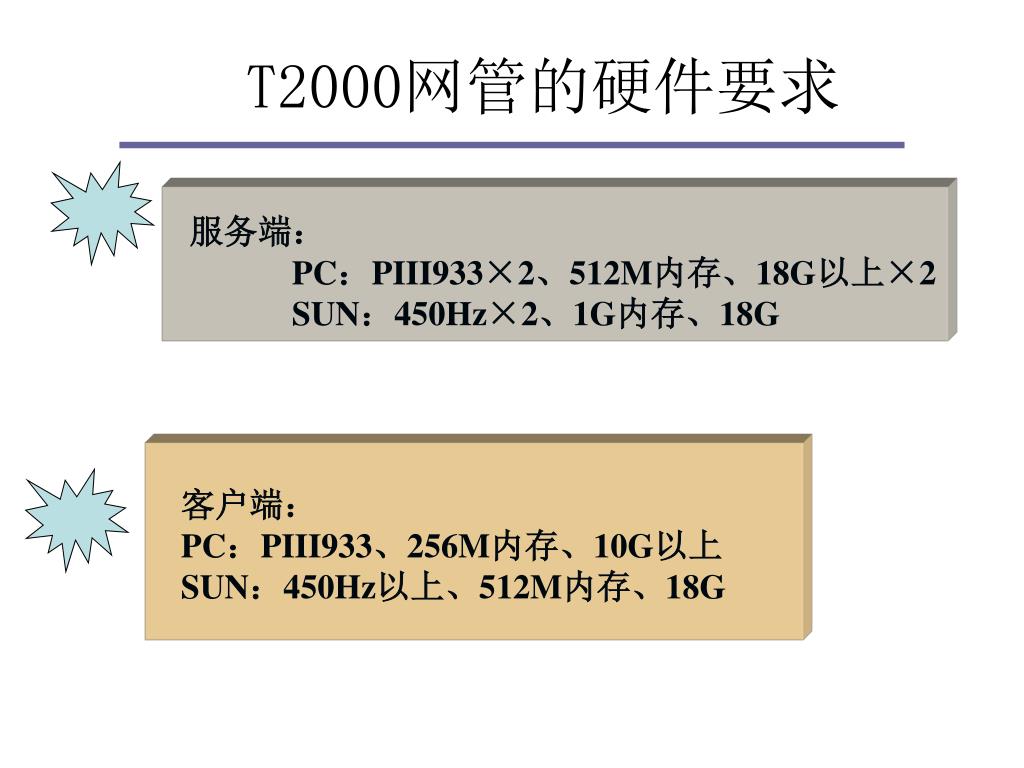

28. T2000网管的硬件要求 服务端： PC：PIII933×2、512M内存、18G以上×2 SUN：450Hz×2、1G内存、18G 客户端： PC：PIII933、256M内存、10G以上 SUN：450Hz以上、512M内存、18G

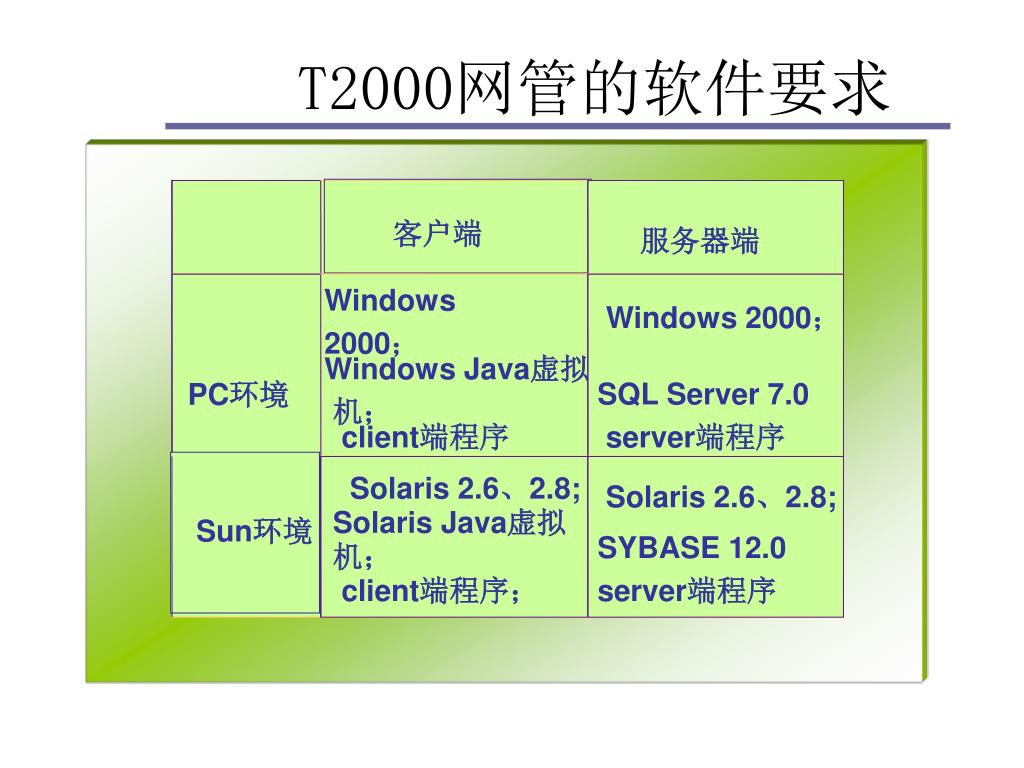

29. 客户端 服务器端 Windows Windows 2000； 2000； Windows Java虚拟 PC环境 SQL Server 7.0 机； client端程序 server端程序 Solaris 2.6、2.8; Solaris 2.6、2.8; Solaris Java虚拟 Sun环境 SYBASE 12.0 机； client端程序； server端程序 T2000网管的软件要求

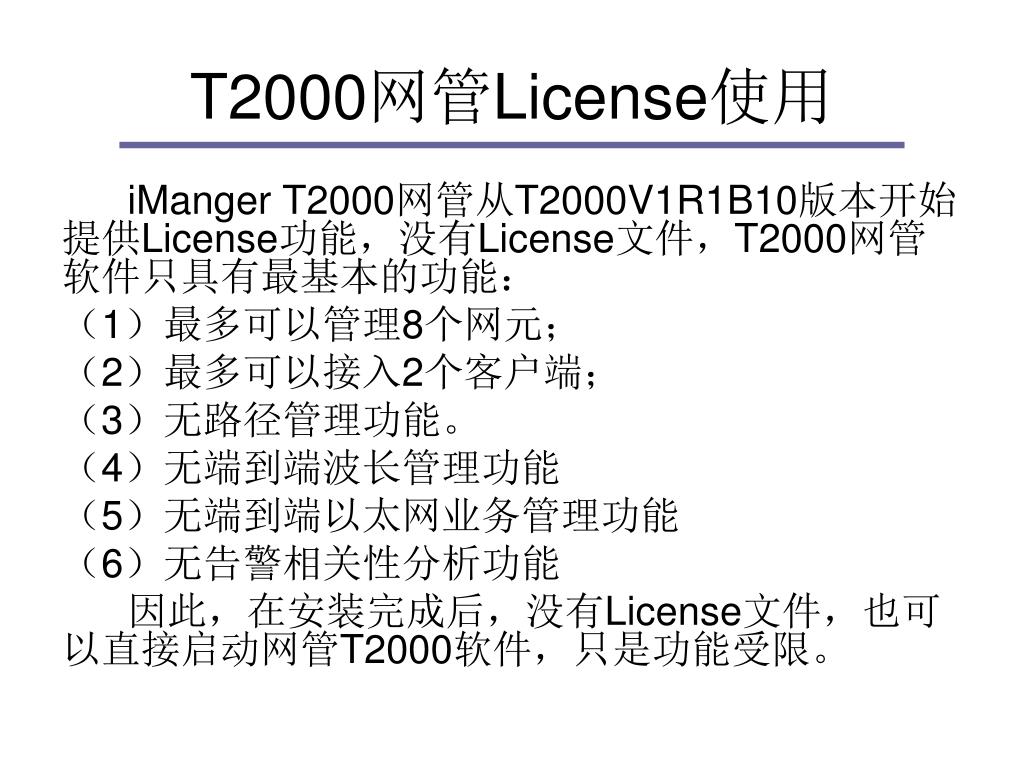

30. T2000网管License使用 iManger T2000网管从T2000V1R1B10版本开始提供License功能，没有License文件，T2000网管软件只具有最基本的功能： （1）最多可以管理8个网元； （2）最多可以接入2个客户端； （3）无路径管理功能。 （4）无端到端波长管理功能 （5）无端到端以太网业务管理功能 （6）无告警相关性分析功能 因此，在安装完成后，没有License文件，也可以直接启动网管T2000软件，只是功能受限。

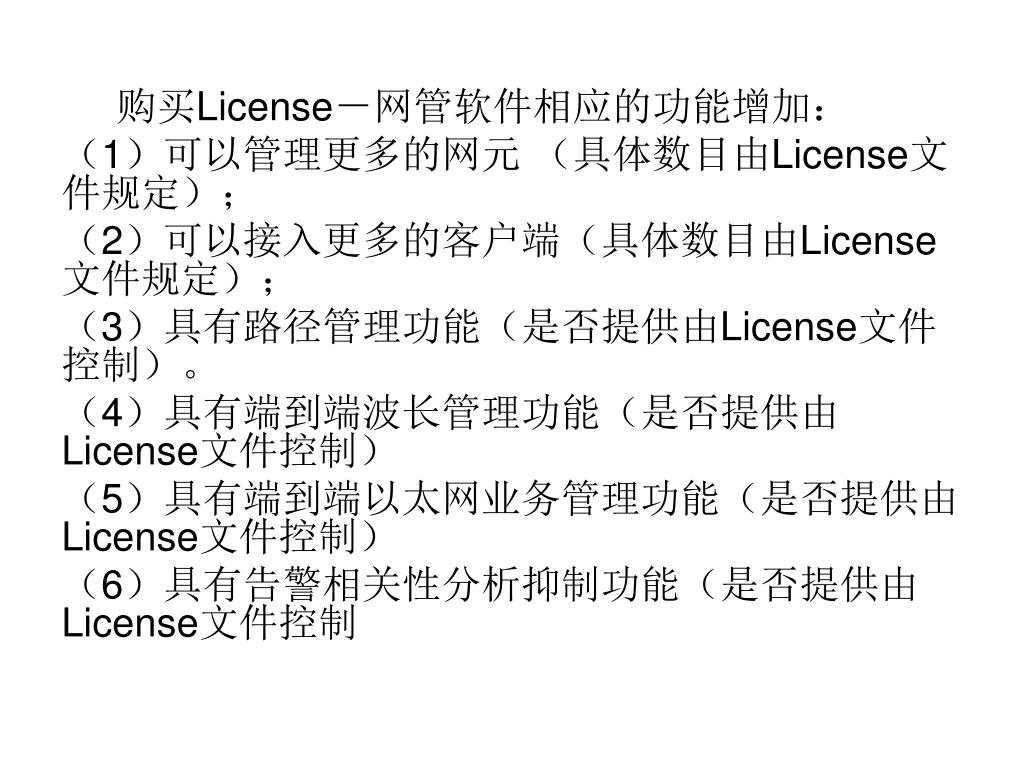

31. 购买License－网管软件相应的功能增加： （1）可以管理更多的网元 （具体数目由License文件规定）； （2）可以接入更多的客户端（具体数目由License文件规定）； （3）具有路径管理功能（是否提供由License文件控制）。 （4）具有端到端波长管理功能（是否提供由License文件控制） （5）具有端到端以太网业务管理功能（是否提供由License文件控制） （6）具有告警相关性分析抑制功能（是否提供由License文件控制

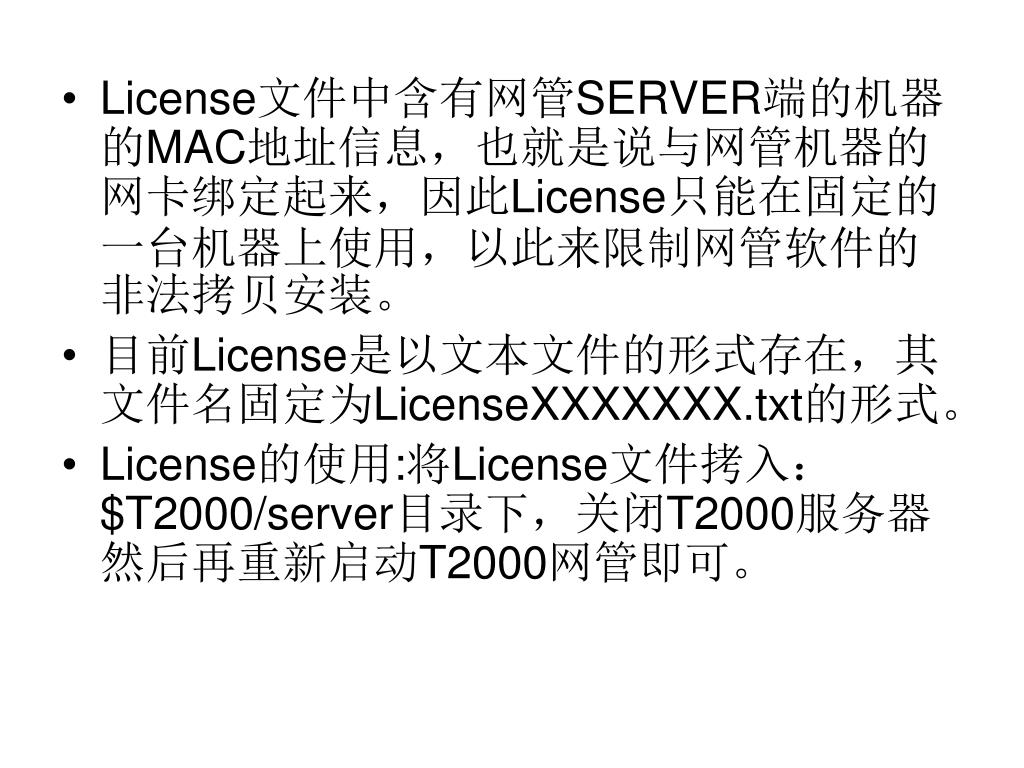

32. License文件中含有网管SERVER端的机器的MAC地址信息，也就是说与网管机器的网卡绑定起来，因此License只能在固定的一台机器上使用，以此来限制网管软件的非法拷贝安装。 • 目前License是以文本文件的形式存在，其文件名固定为LicenseXXXXXXX.txt的形式。 • License的使用:将License文件拷入：$T2000/server目录下，关闭T2000服务器然后再重新启动T2000网管即可。

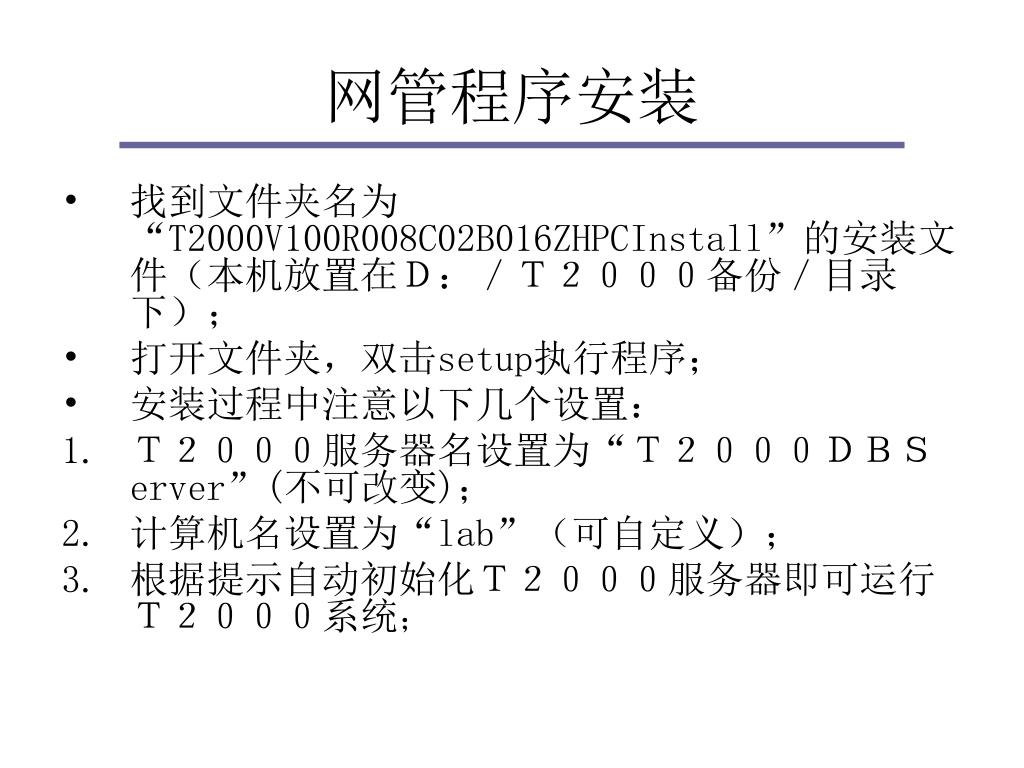

33. 网管程序安装 • 找到文件夹名为“T2000V100R008C02B016ZHPCInstall”的安装文件（本机放置在Ｄ：／Ｔ２０００备份／目录下）； • 打开文件夹，双击setup执行程序； • 安装过程中注意以下几个设置： • Ｔ２０００服务器名设置为“Ｔ２０００ＤＢＳerver”(不可改变)； • 计算机名设置为“lab”（可自定义）； • 根据提示自动初始化Ｔ２０００服务器即可运行Ｔ２０００系统；

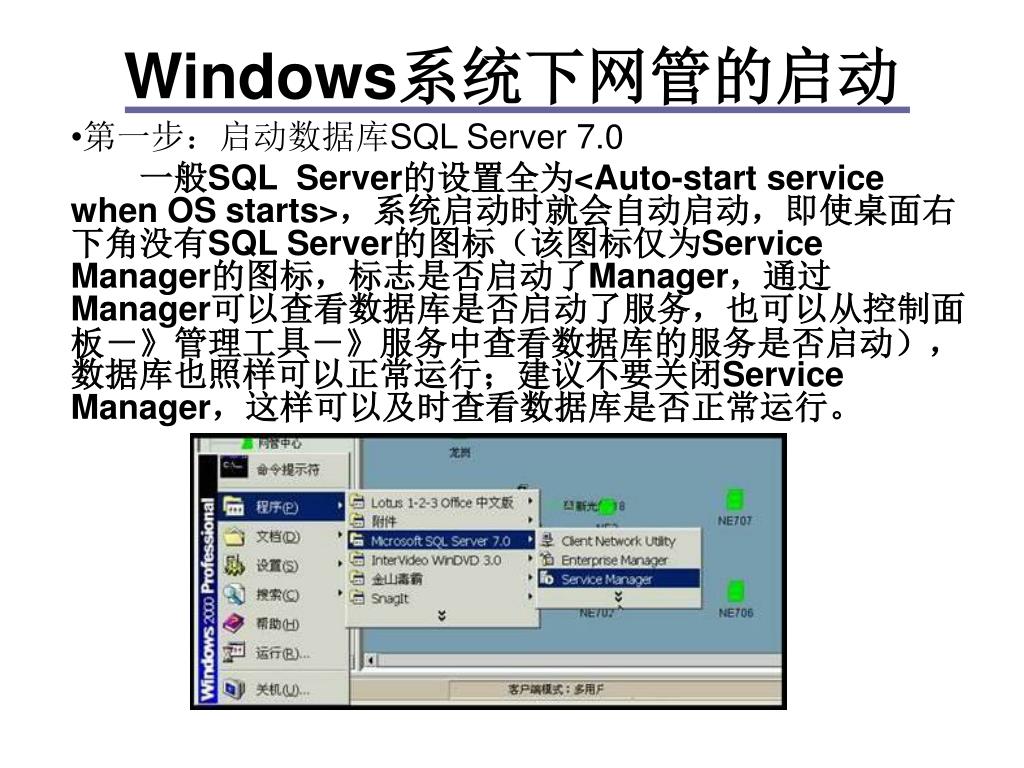

34. Windows系统下网管的启动 • 第一步：启动数据库SQL Server 7.0 　　一般SQL Server的设置全为<Auto-start service when OS starts>，系统启动时就会自动启动，即使桌面右下角没有SQL Server的图标（该图标仅为Service Manager的图标，标志是否启动了Manager，通过Manager可以查看数据库是否启动了服务，也可以从控制面板－》管理工具－》服务中查看数据库的服务是否启动），数据库也照样可以正常运行；建议不要关闭Service Manager，这样可以及时查看数据库是否正常运行。

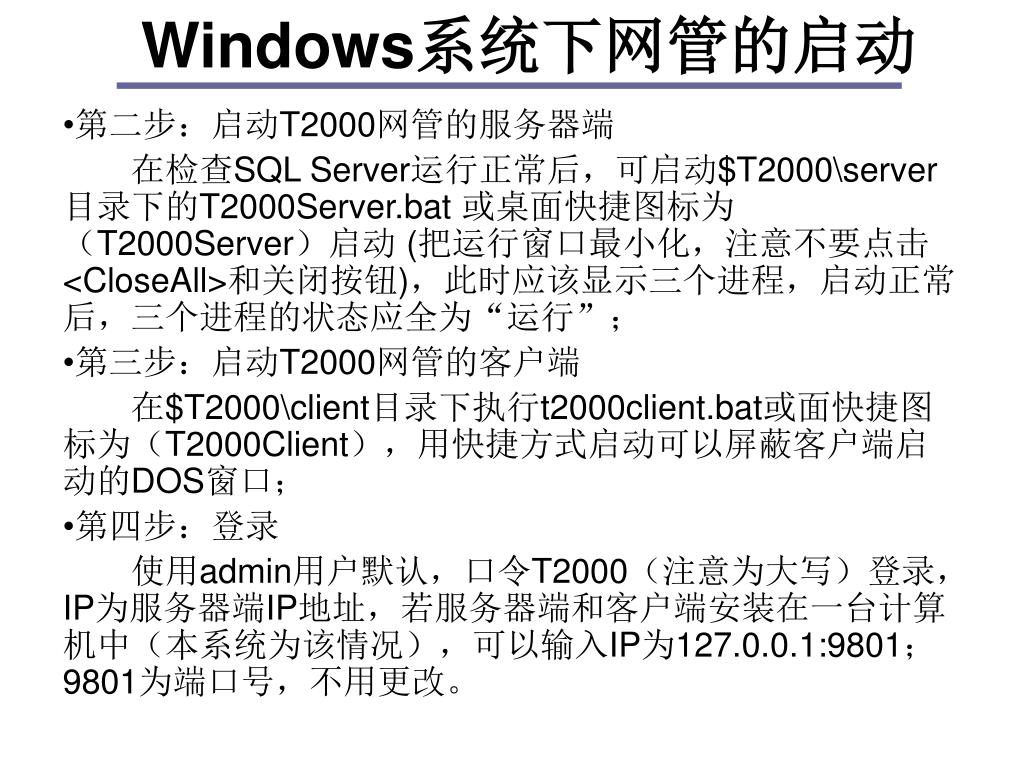

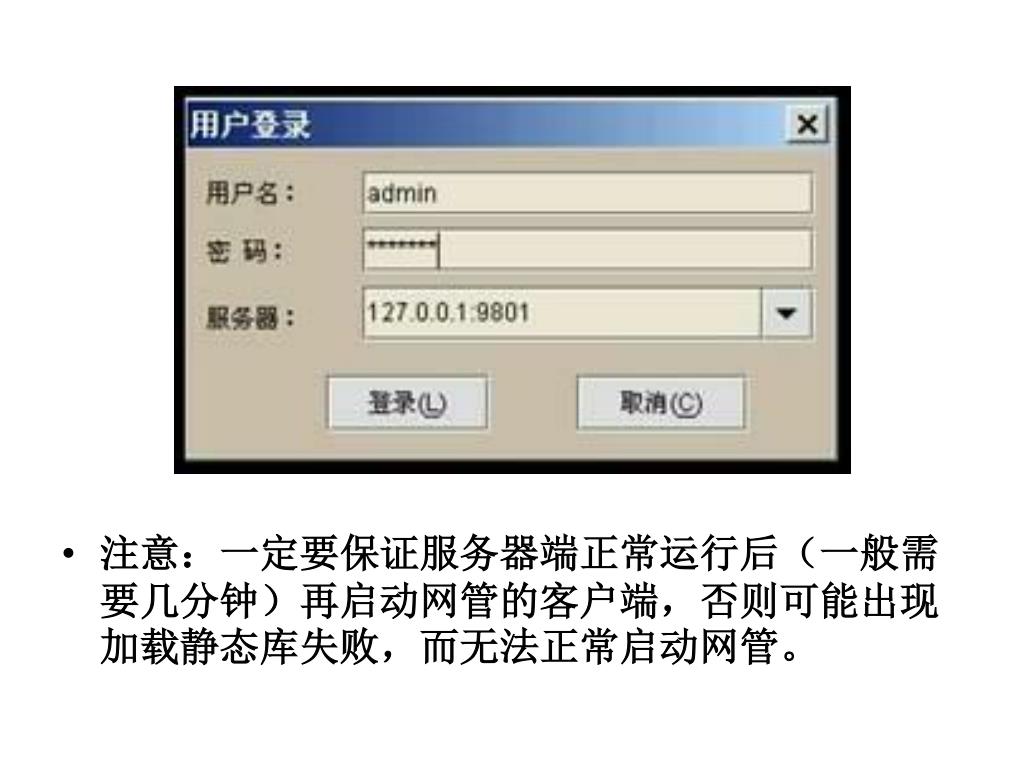

35. Windows系统下网管的启动 • 第二步：启动T2000网管的服务器端 　　在检查SQL Server运行正常后，可启动$T2000\server目录下的T2000Server.bat 或桌面快捷图标为（T2000Server）启动 (把运行窗口最小化，注意不要点击<CloseAll>和关闭按钮)，此时应该显示三个进程，启动正常后，三个进程的状态应全为“运行”； • 第三步：启动T2000网管的客户端 　　在$T2000\client目录下执行t2000client.bat或面快捷图标为（T2000Client），用快捷方式启动可以屏蔽客户端启动的DOS窗口； • 第四步：登录 　　使用admin用户默认，口令T2000（注意为大写）登录，IP为服务器端IP地址，若服务器端和客户端安装在一台计算机中（本系统为该情况），可以输入IP为127.0.0.1:9801；9801为端口号，不用更改。

36. 注意：一定要保证服务器端正常运行后（一般需要几分钟）再启动网管的客户端，否则可能出现加载静态库失败，而无法正常启动网管。注意：一定要保证服务器端正常运行后（一般需要几分钟）再启动网管的客户端，否则可能出现加载静态库失败，而无法正常启动网管。

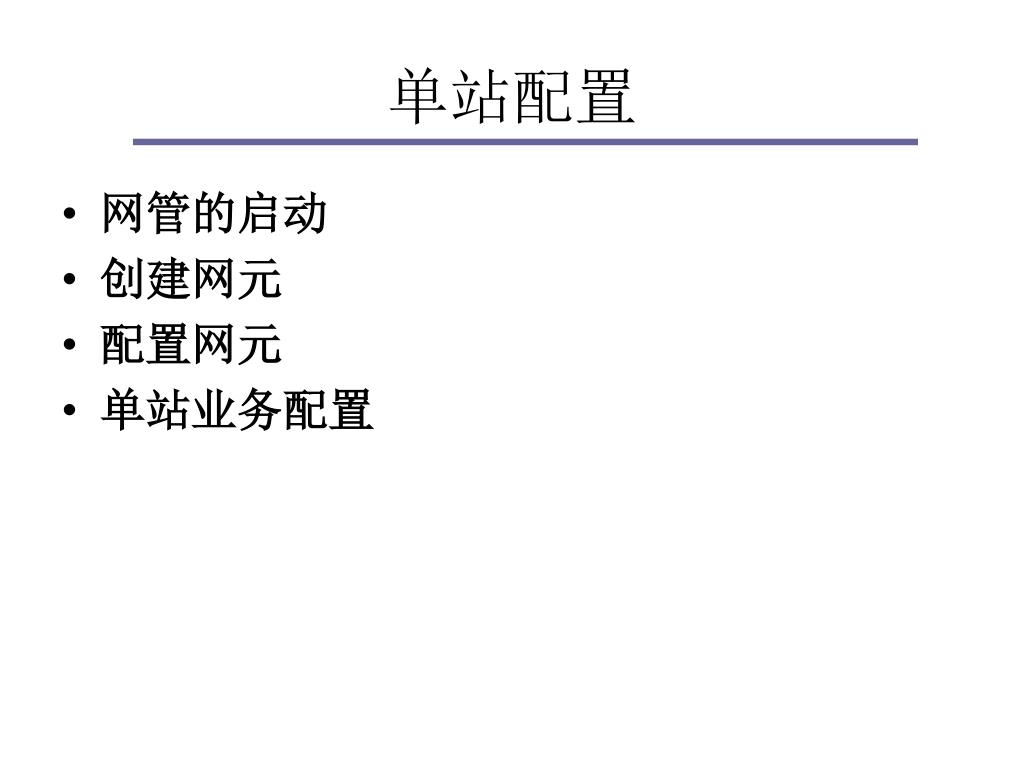

37. 单站配置 • 网管的启动 • 创建网元 • 配置网元 • 单站业务配置

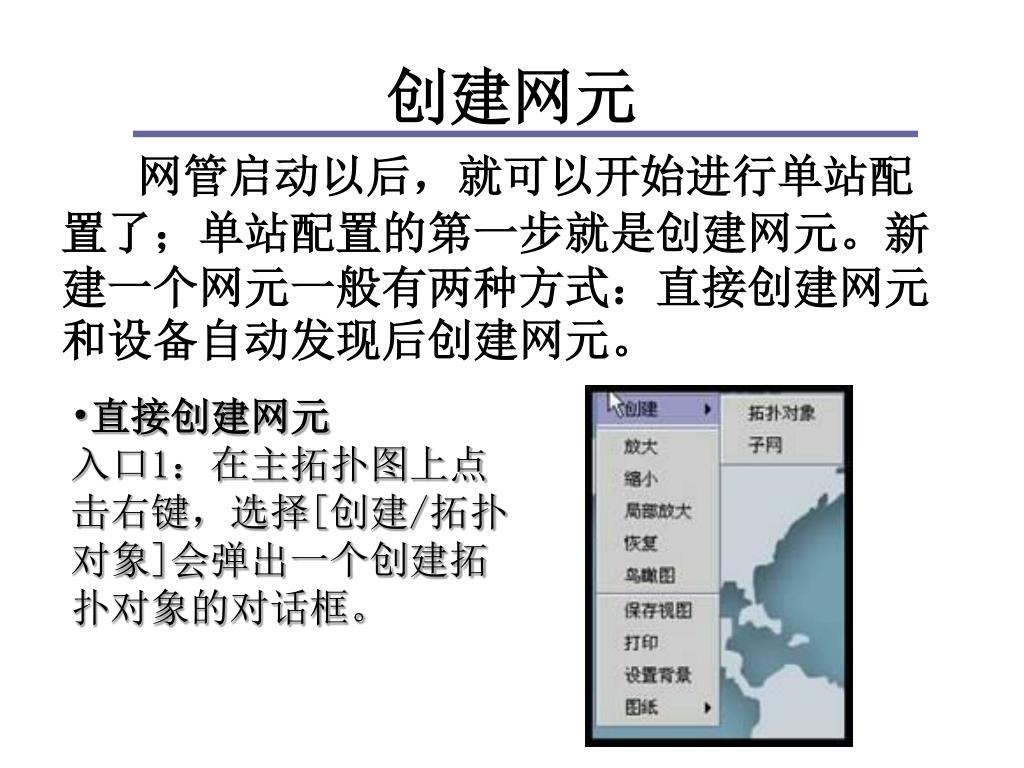

38. 创建网元 网管启动以后，就可以开始进行单站配置了；单站配置的第一步就是创建网元。新建一个网元一般有两种方式：直接创建网元和设备自动发现后创建网元。 • 直接创建网元 • 入口1：在主拓扑图上点击右键，选择[创建/拓扑对象]会弹出一个创建拓扑对象的对话框。

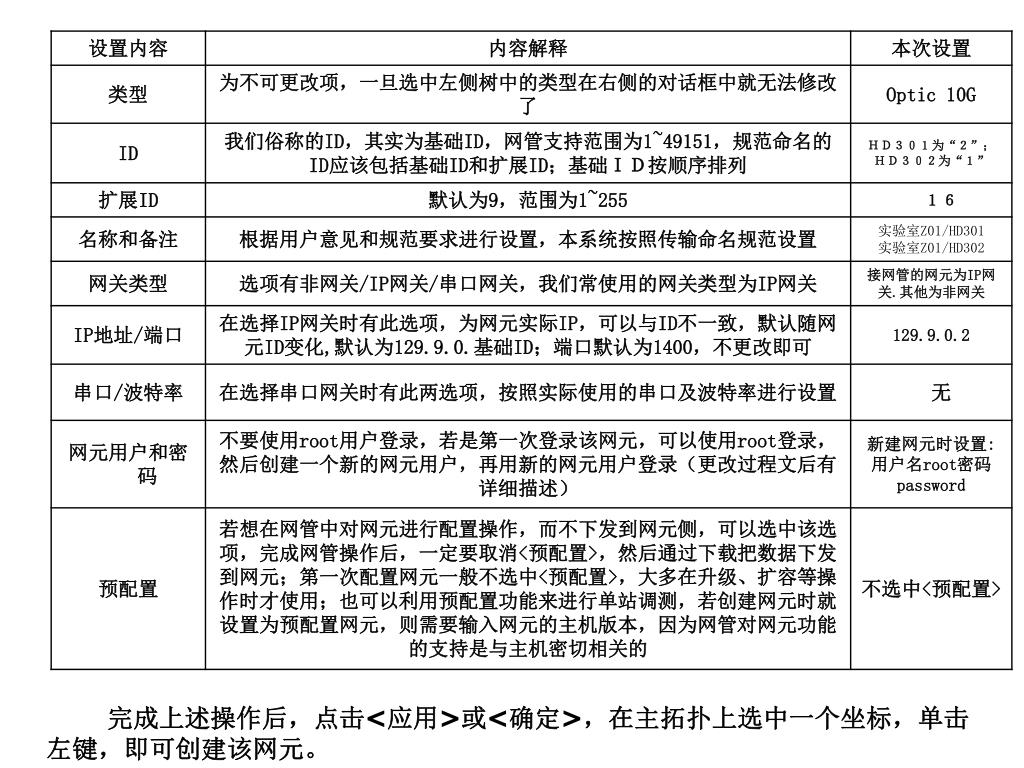

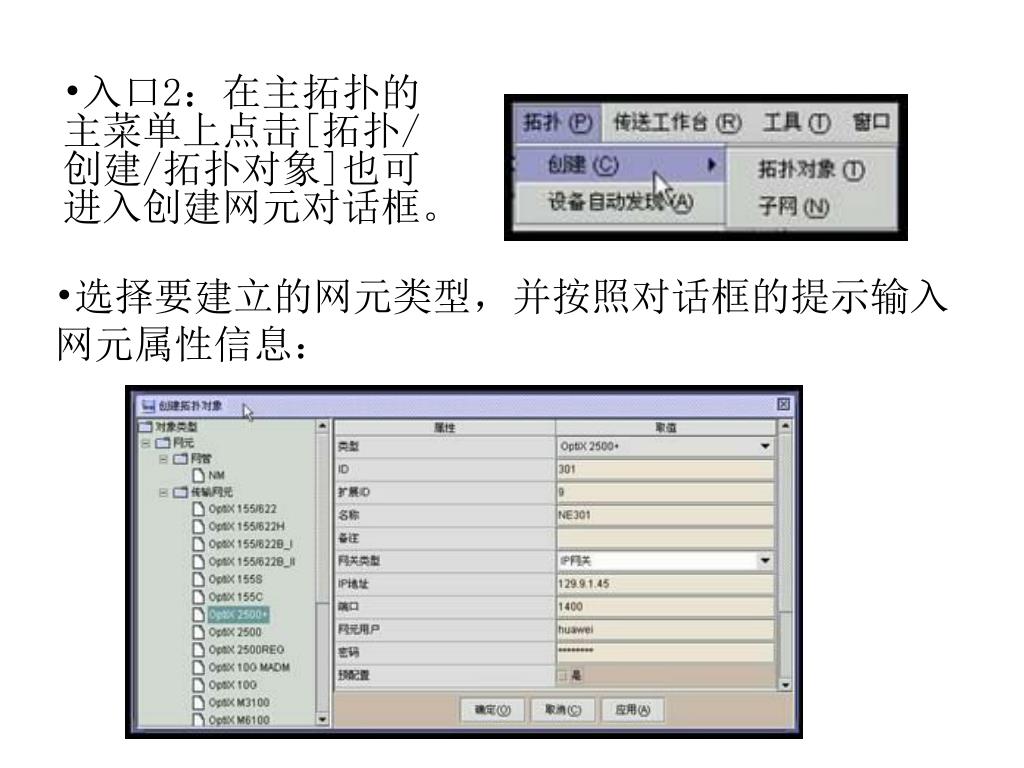

39. 入口2：在主拓扑的主菜单上点击[拓扑/创建/拓扑对象]也可进入创建网元对话框。 • 选择要建立的网元类型，并按照对话框的提示输入网元属性信息：

40. 完成上述操作后，点击<应用>或<确定>，在主拓扑上选中一个坐标，单击左键，即可创建该网元。完成上述操作后，点击<应用>或<确定>，在主拓扑上选中一个坐标，单击左键，即可创建该网元。

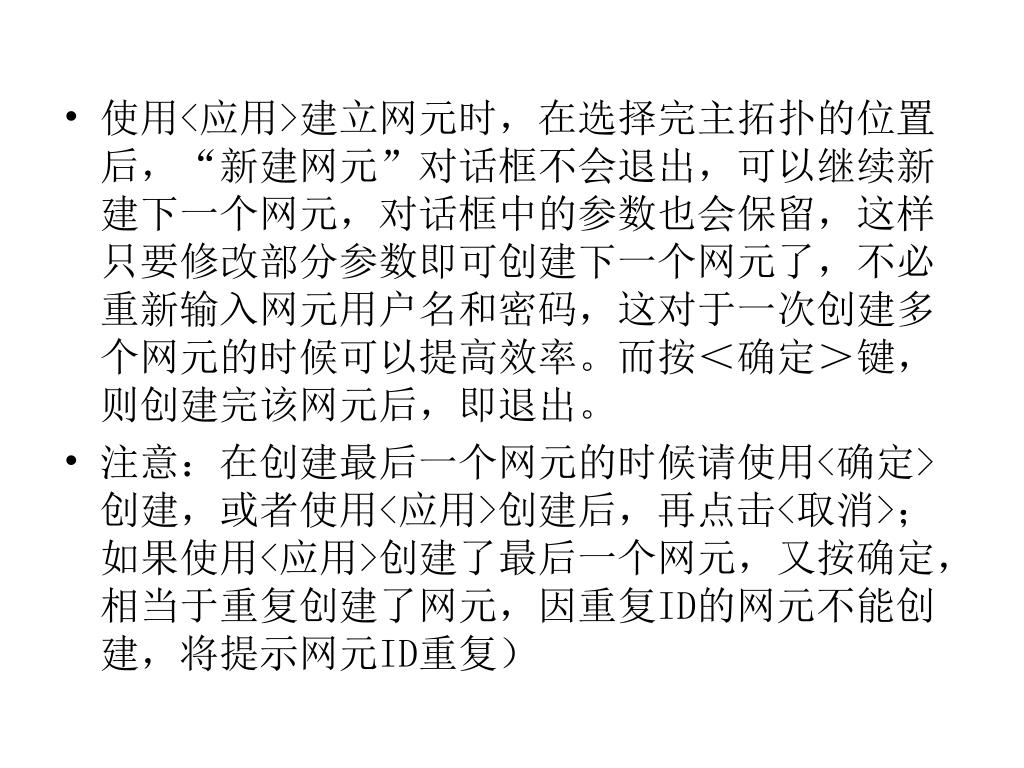

41. 使用<应用>建立网元时，在选择完主拓扑的位置后，“新建网元”对话框不会退出，可以继续新建下一个网元，对话框中的参数也会保留，这样只要修改部分参数即可创建下一个网元了，不必重新输入网元用户名和密码，这对于一次创建多个网元的时候可以提高效率。而按＜确定＞键，则创建完该网元后，即退出。使用<应用>建立网元时，在选择完主拓扑的位置后，“新建网元”对话框不会退出，可以继续新建下一个网元，对话框中的参数也会保留，这样只要修改部分参数即可创建下一个网元了，不必重新输入网元用户名和密码，这对于一次创建多个网元的时候可以提高效率。而按＜确定＞键，则创建完该网元后，即退出。 • 注意：在创建最后一个网元的时候请使用<确定>创建，或者使用<应用>创建后，再点击<取消>；如果使用<应用>创建了最后一个网元，又按确定，相当于重复创建了网元，因重复ID的网元不能创建，将提示网元ID重复）

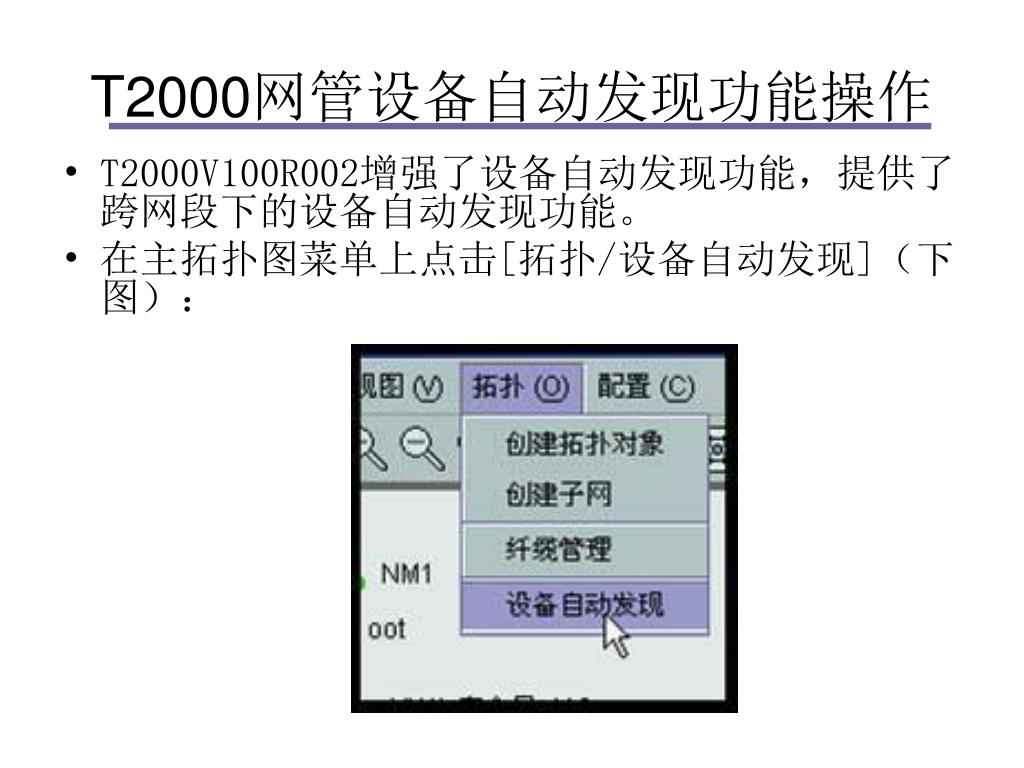

42. T2000网管设备自动发现功能操作 • T2000V100R002增强了设备自动发现功能，提供了跨网段下的设备自动发现功能。 • 在主拓扑图菜单上点击[拓扑/设备自动发现]（下图）：

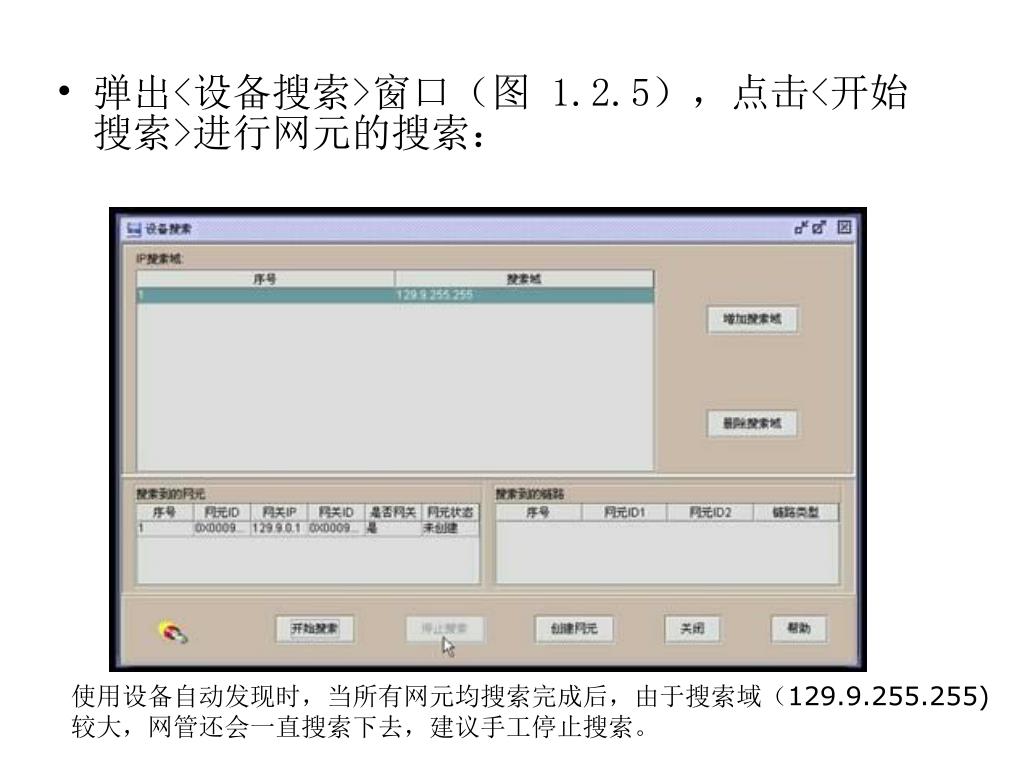

43. 弹出<设备搜索>窗口（图 1.2.5），点击<开始搜索>进行网元的搜索： 使用设备自动发现时，当所有网元均搜索完成后，由于搜索域（129.9.255.255)较大，网管还会一直搜索下去，建议手工停止搜索。

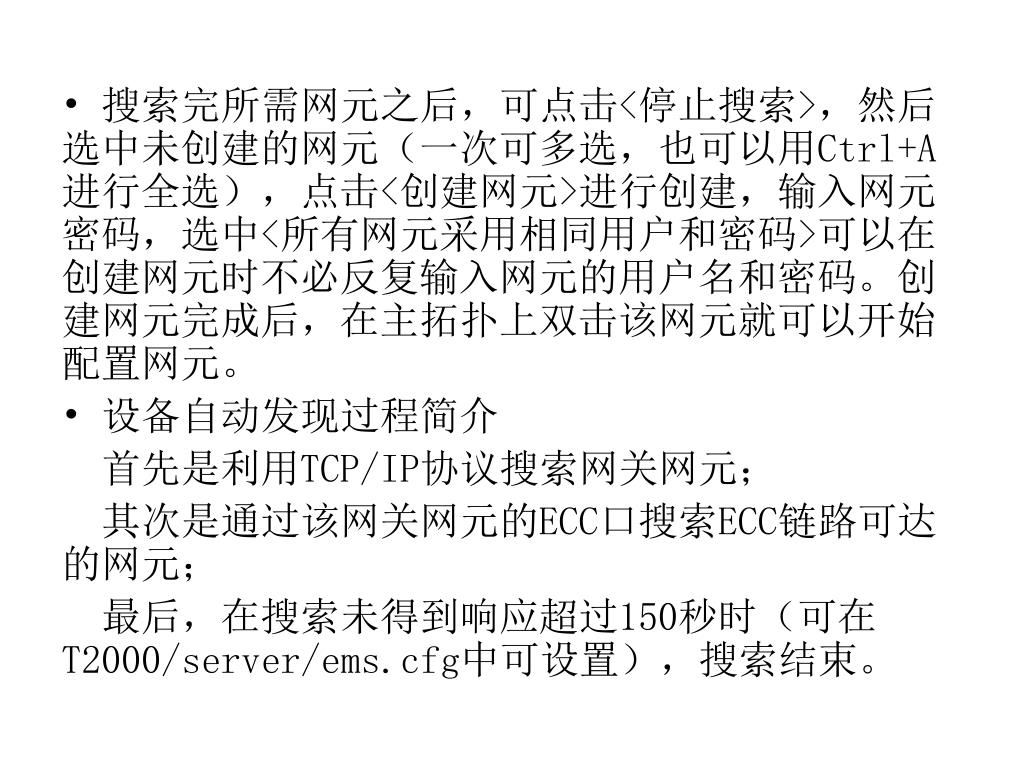

44. 搜索完所需网元之后，可点击<停止搜索>，然后选中未创建的网元（一次可多选，也可以用Ctrl+A进行全选），点击<创建网元>进行创建，输入网元密码，选中<所有网元采用相同用户和密码>可以在创建网元时不必反复输入网元的用户名和密码。创建网元完成后，在主拓扑上双击该网元就可以开始配置网元。搜索完所需网元之后，可点击<停止搜索>，然后选中未创建的网元（一次可多选，也可以用Ctrl+A进行全选），点击<创建网元>进行创建，输入网元密码，选中<所有网元采用相同用户和密码>可以在创建网元时不必反复输入网元的用户名和密码。创建网元完成后，在主拓扑上双击该网元就可以开始配置网元。 • 设备自动发现过程简介 首先是利用TCP/IP协议搜索网关网元； 其次是通过该网关网元的ECC口搜索ECC链路可达的网元； 最后，在搜索未得到响应超过150秒时（可在T2000/server/ems.cfg中可设置），搜索结束。

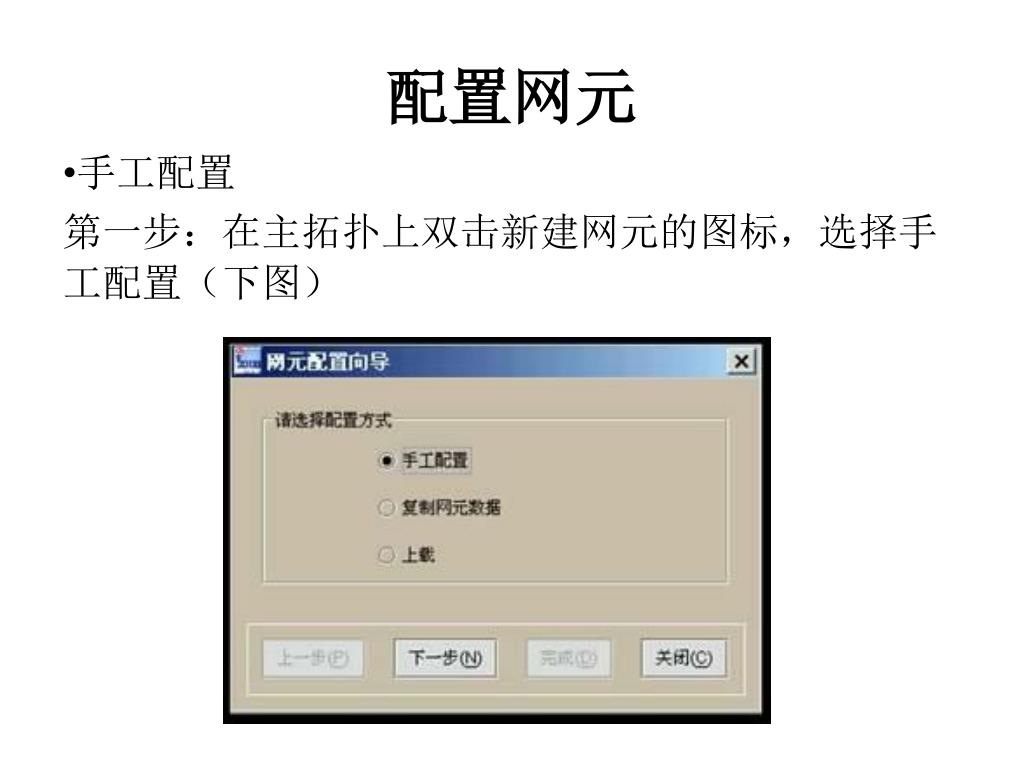

45. 配置网元 • 手工配置 第一步：在主拓扑上双击新建网元的图标，选择手工配置（下图）

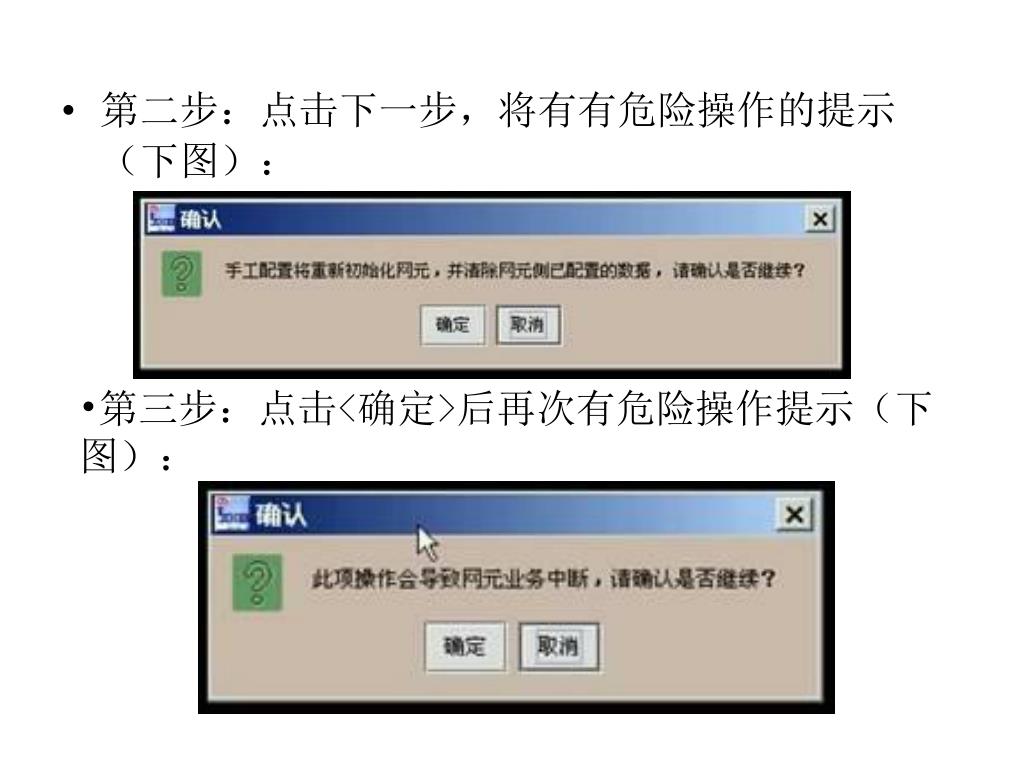

46. 第二步：点击下一步，将有有危险操作的提示（下图）：第二步：点击下一步，将有有危险操作的提示（下图）： • 第三步：点击<确定>后再次有危险操作提示（下图）：

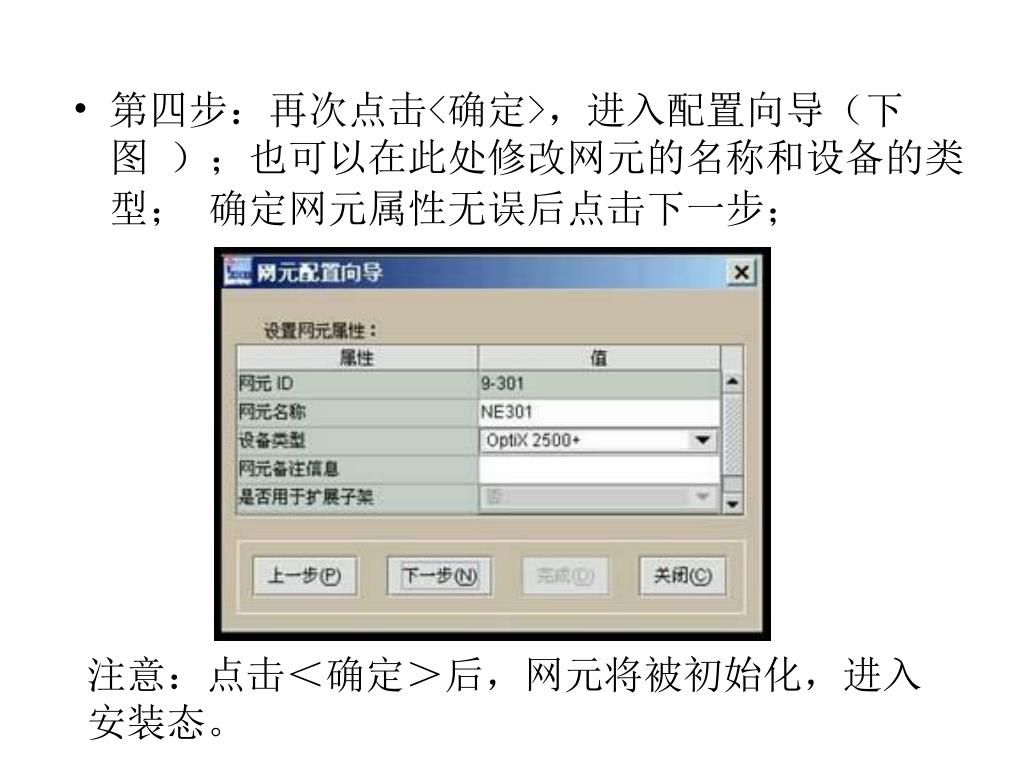

47. 第四步：再次点击<确定>，进入配置向导（下图 ）；也可以在此处修改网元的名称和设备的类型； 确定网元属性无误后点击下一步； 注意：点击＜确定＞后，网元将被初始化，进入安装态。

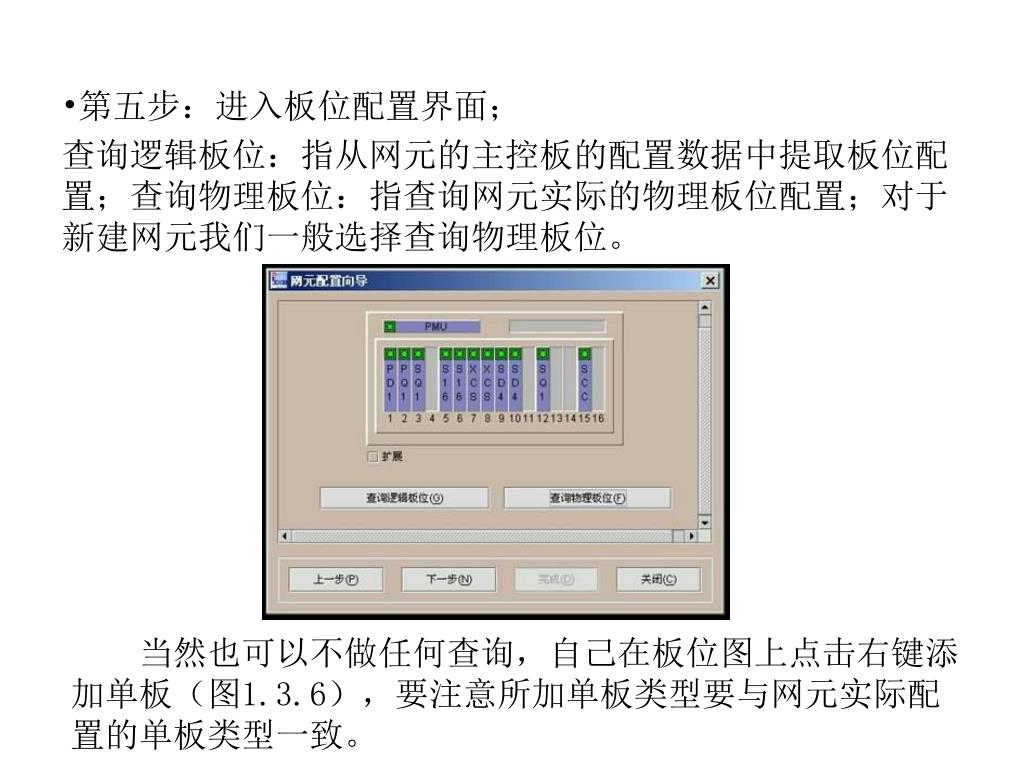

48. 第五步：进入板位配置界面； 查询逻辑板位：指从网元的主控板的配置数据中提取板位配置；查询物理板位：指查询网元实际的物理板位配置；对于新建网元我们一般选择查询物理板位。 当然也可以不做任何查询，自己在板位图上点击右键添加单板（图1.3.6），要注意所加单板类型要与网元实际配置的单板类型一致。

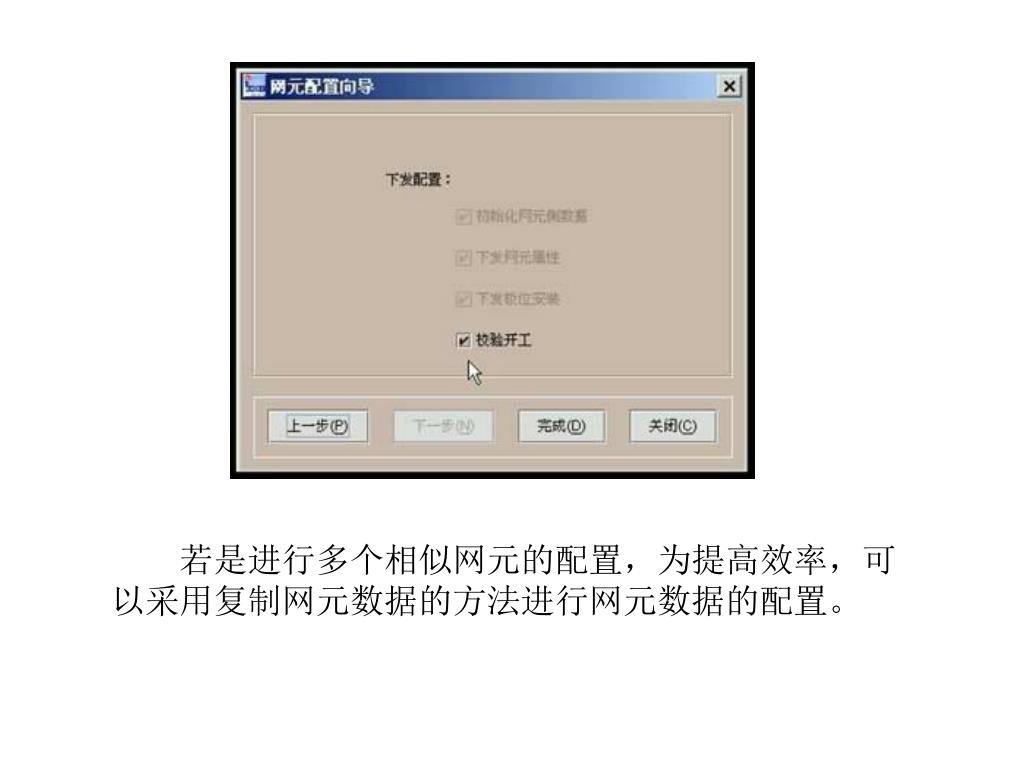

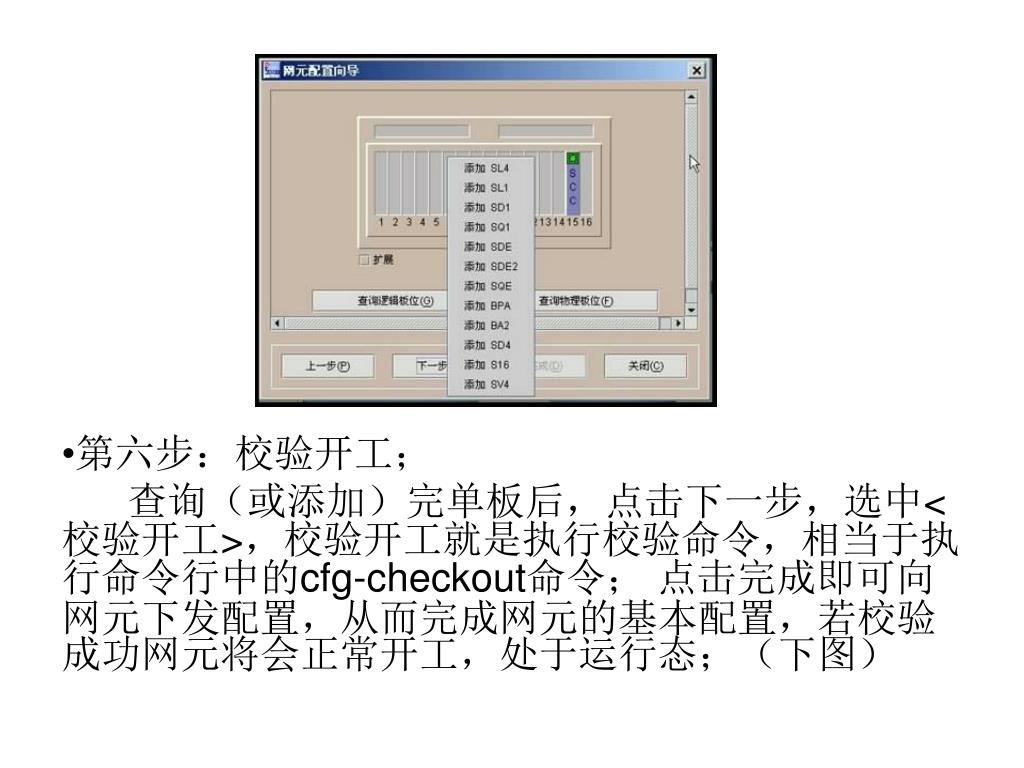

49. 第六步：校验开工； 查询（或添加）完单板后，点击下一步，选中<校验开工>，校验开工就是执行校验命令，相当于执行命令行中的cfg-checkout命令； 点击完成即可向网元下发配置，从而完成网元的基本配置，若校验成功网元将会正常开工，处于运行态；（下图）

50. 若是进行多个相似网元的配置，为提高效率，可以采用复制网元数据的方法进行网元数据的配置。
