Dinamica del fascio di protoni nel linac implart

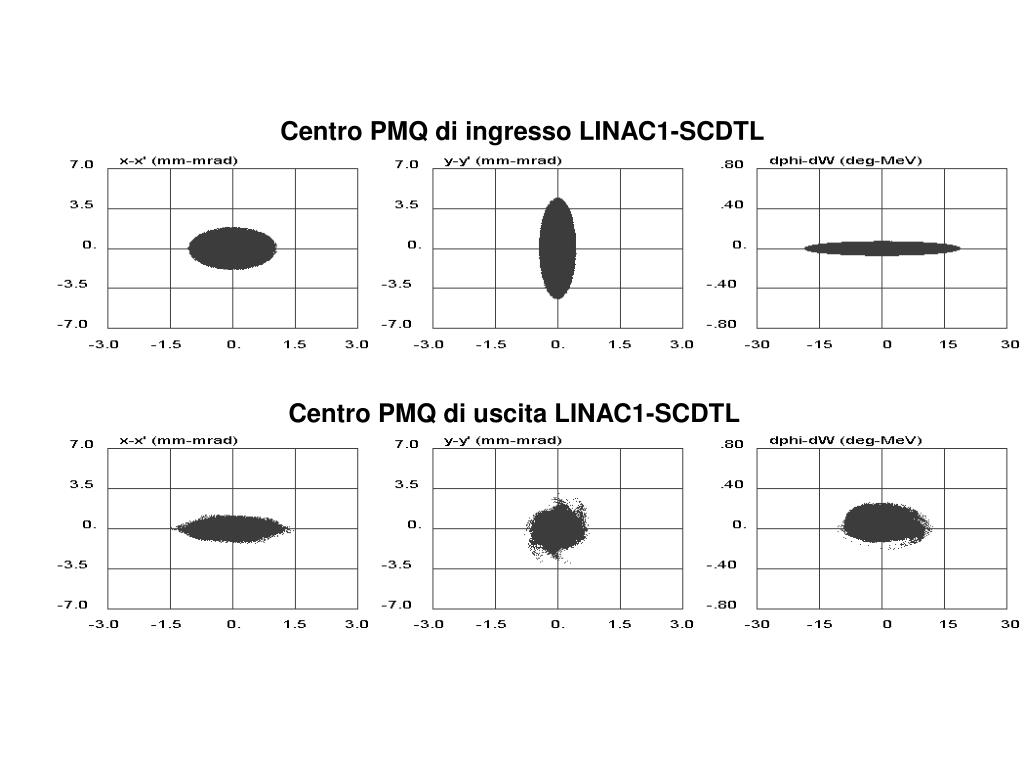

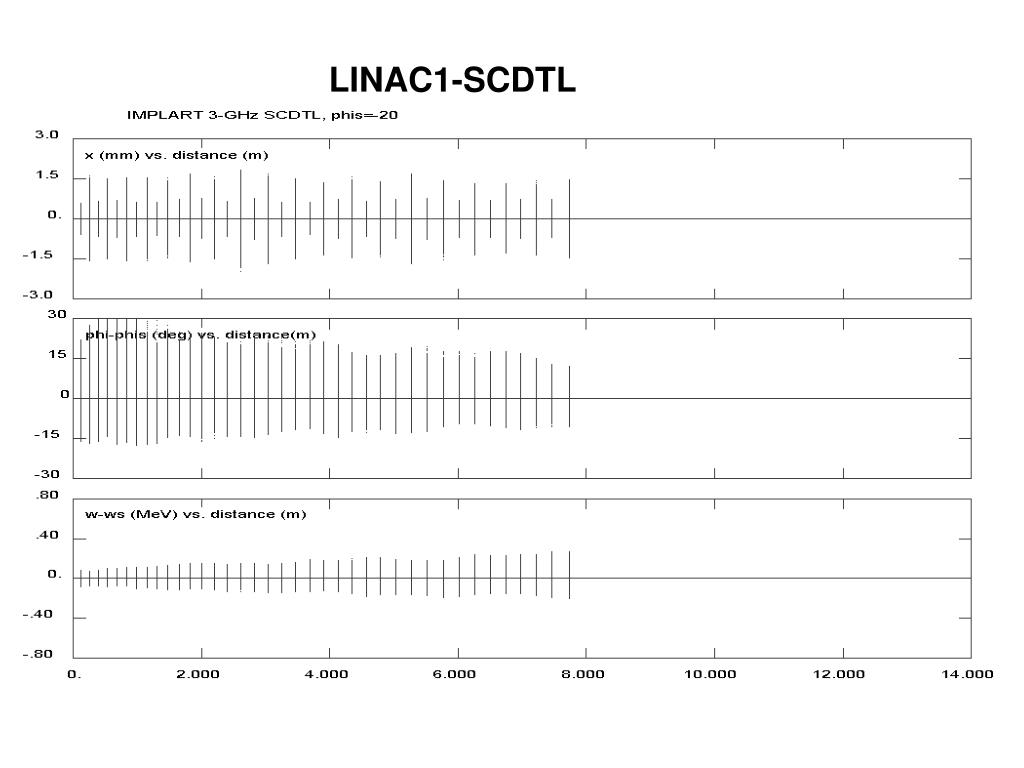

Centro PMQ di ingresso LINAC1-SCDTL

Centro PMQ di uscita LINAC1-SCDTL


Dinamica del fascio di protoni nel linac implart

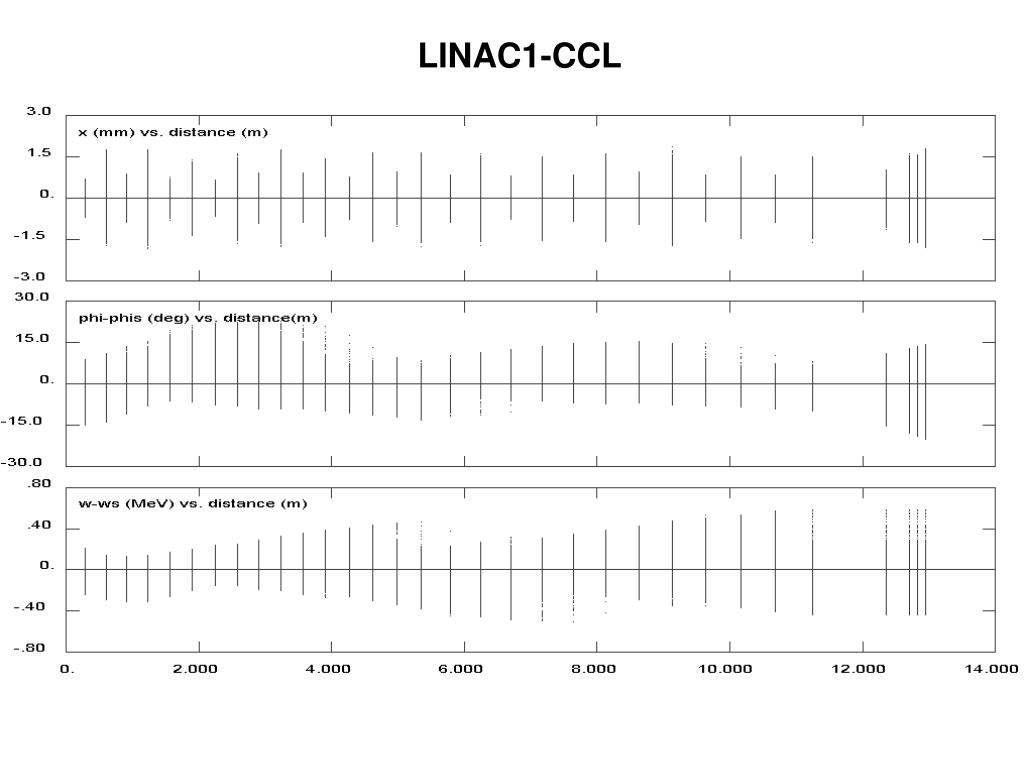

Centro PMQ di ingresso LINAC1-CCL

Centro PMQ di uscita LINAC1


Dinamica del fascio di protoni nel linac implart

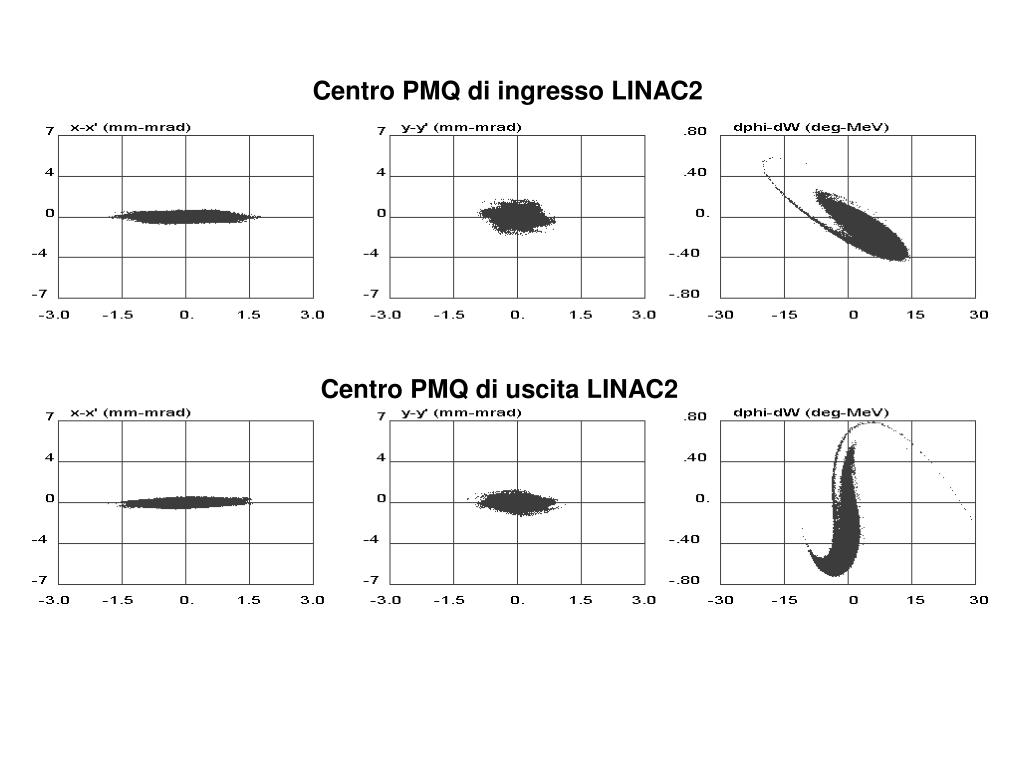

Centro PMQ di ingresso LINAC2

Centro PMQ di uscita LINAC2





Dinamica del fascio di protoni nel linac implart

USCITA LINAC2

Il fascio e’ contenuto entro un raggio di 1.7 mm

x=0.46 mm

y=0.27 mm

Energia media=230.5 MeV, E=412.9 keV

Trasmissione dall’ingresso del LINAC1=100%

Fascio di ingresso all’interno dell’accettanza della macchina



Dinamica del fascio di protoni nel linac implart

VARIAZIONE LENTA DI ENERGIA SU LINAC1-CCL

TRAMITE VARIAZIONE DI AMPIEZZA DEL CAMPO ELETTRICO


Dinamica del fascio di protoni nel linac implart

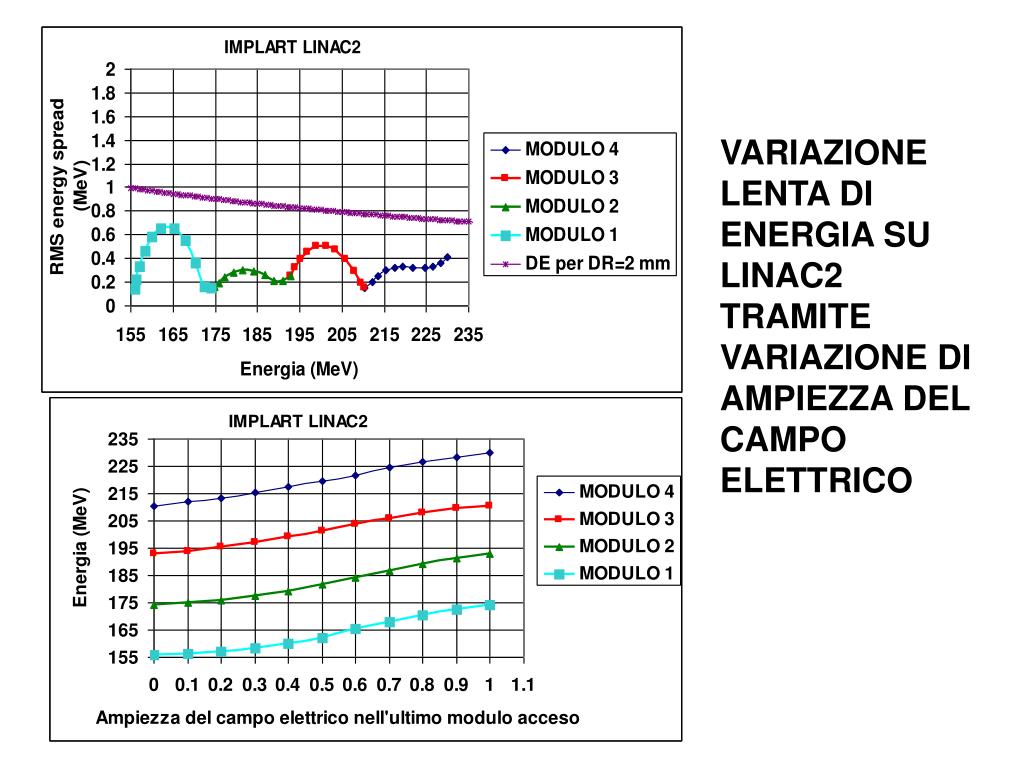

VARIAZIONE LENTA DI ENERGIA SU LINAC2

TRAMITE VARIAZIONE DI AMPIEZZA DEL CAMPO ELETTRICO






Dinamica del fascio di protoni nel linac implart

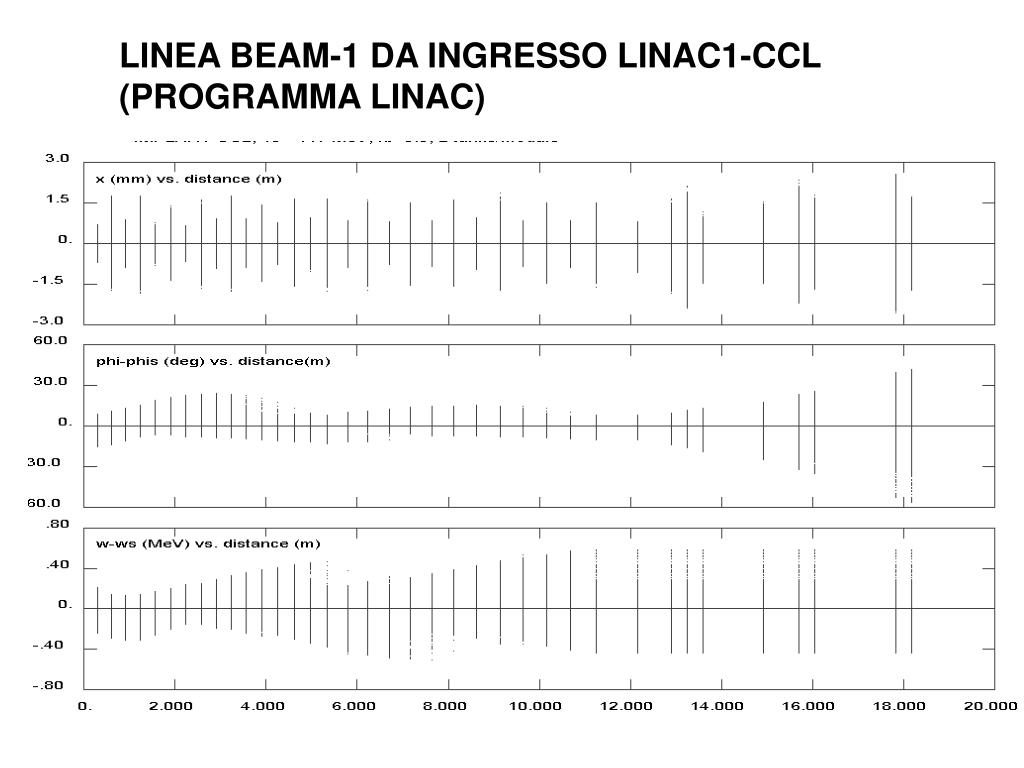

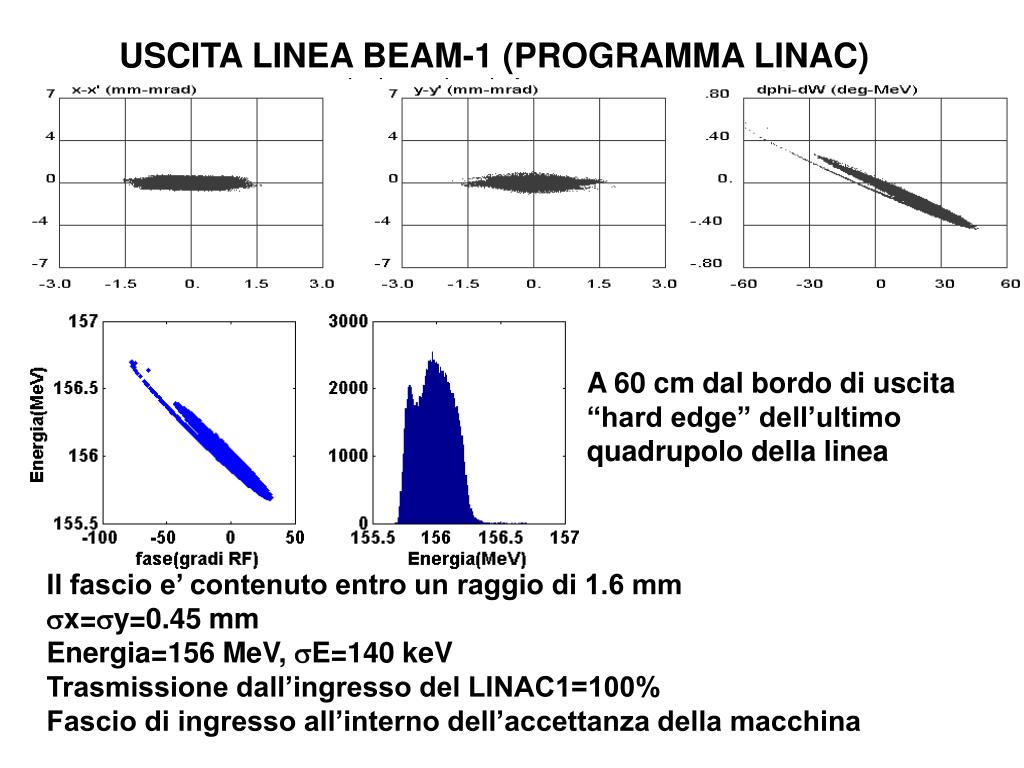

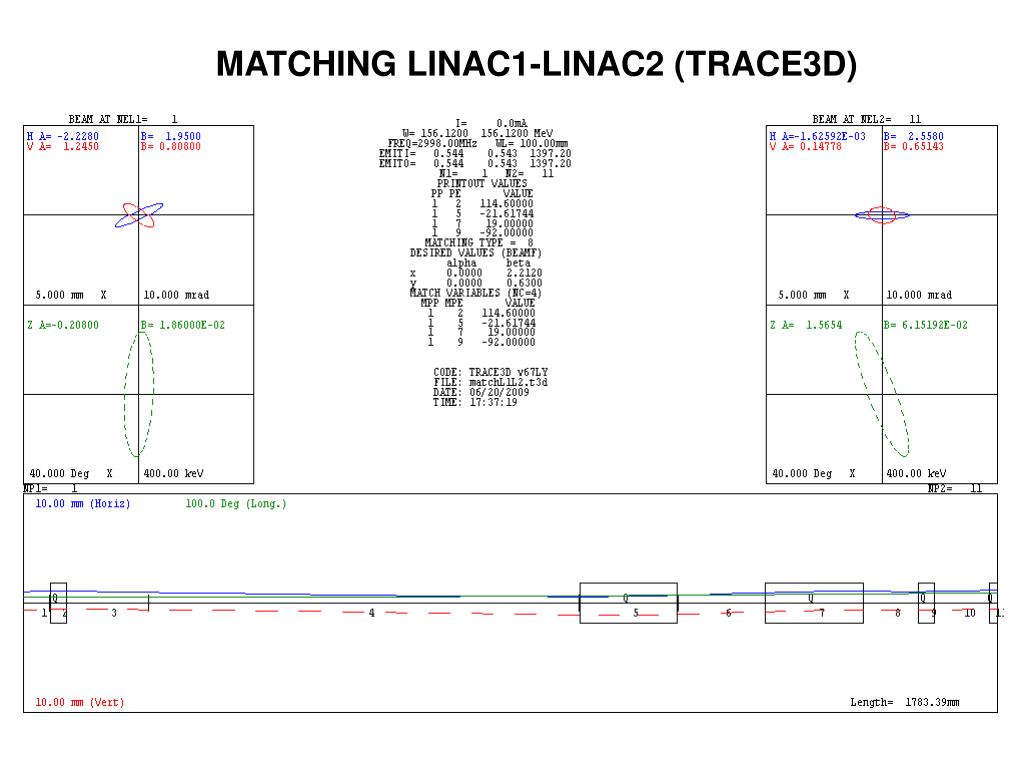

USCITA LINEA BEAM-1 (PROGRAMMA LINAC)

A 60 cm dal bordo di uscita “hard edge” dell’ultimo quadrupolo della linea

Il fascio e’ contenuto entro un raggio di 1.6 mm

x=y=0.45 mm

Energia=156 MeV, E=140 keV

Trasmissione dall’ingresso del LINAC1=100%

Fascio di ingresso all’interno dell’accettanza della macchina



Dinamica del fascio di protoni nel linac implart

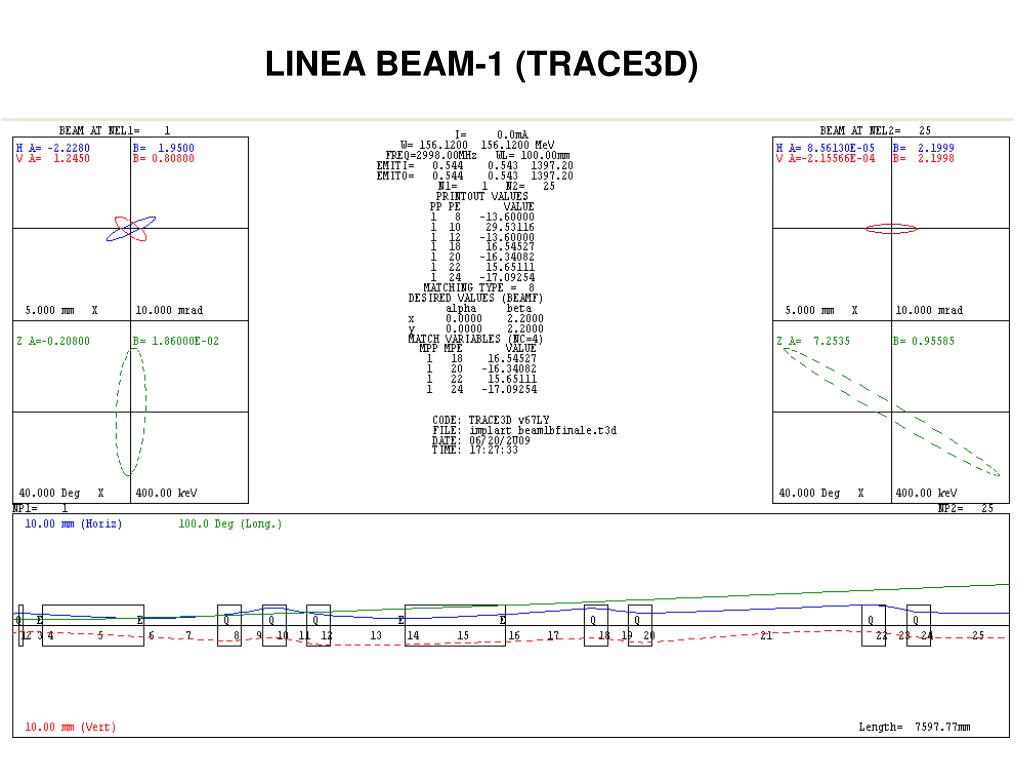

VARIAZIONE DI ENERGIA SU USCITA LINEA BEAM-1 (92-156 MeV): OTTIMIZZAZIONE CON TRACE3D (3 q-poli variabili)


Dinamica del fascio di protoni nel linac implart

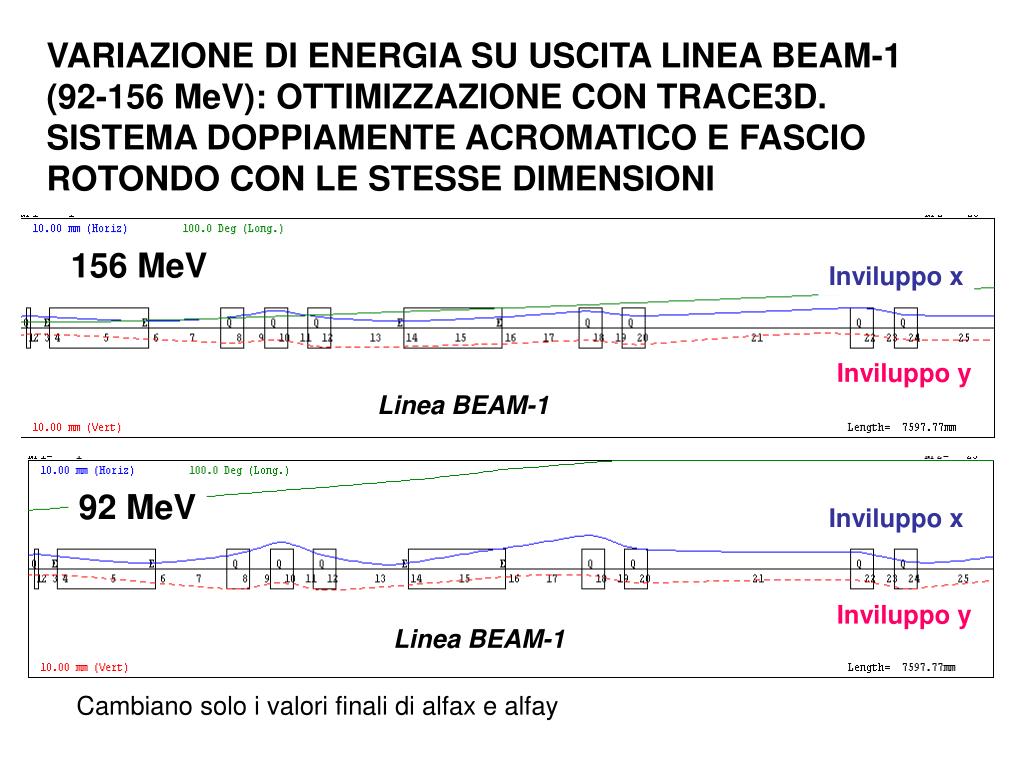

VARIAZIONE DI ENERGIA SU USCITA LINEA BEAM-1 (92-156 MeV): OTTIMIZZAZIONE CON TRACE3D. SISTEMA DOPPIAMENTE ACROMATICO E FASCIO ROTONDO CON LE STESSE DIMENSIONI

156 MeV

Inviluppo x

Inviluppo y

Linea BEAM-1

92 MeV

Inviluppo x

Inviluppo y

Linea BEAM-1

Cambiano solo i valori finali di alfax e alfay


Dinamica del fascio di protoni nel linac implart

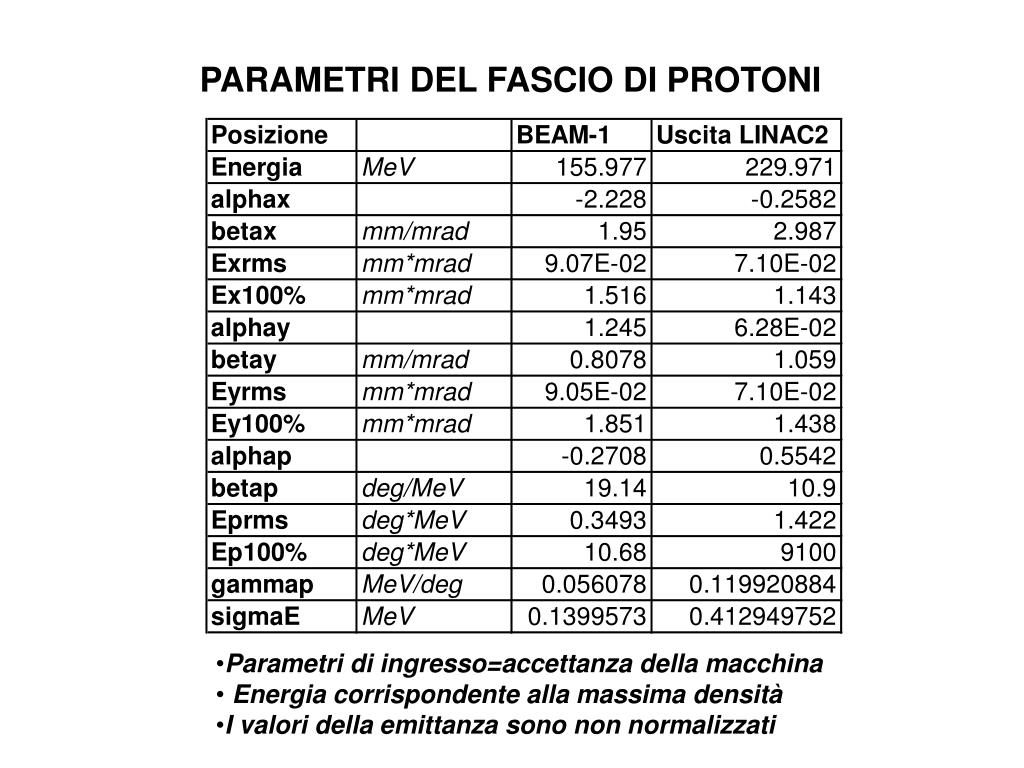

PARAMETRI DEL FASCIO DI PROTONI OTTIMIZZAZIONE CON TRACE3D. SISTEMA DOPPIAMENTE ACROMATICO E FASCIO ROTONDO CON LE STESSE DIMENSIONI

  • Parametri di ingresso=accettanza della macchina

  • Energia corrispondente alla massima densità

  • I valori della emittanza sono non normalizzati


Dinamica del fascio di protoni nel linac implart

VARIAZIONE DEI PARAMETRI DI TWISS IN FUNZIONE DELL’ENERGIA NELLA POSIZIONE DELL’USCITA AD ALTA ENERGIA NEL RANGE 156-230 MeV


Dinamica del fascio di protoni nel linac implart

VARIAZIONE LLA EMITTANZA NON NORMALIZZATA (100% DEL FASCIO) IN FUNZIONE DELL’ENERGIA NELLA POSIZIONE DELL’USCITA AD ALTA ENERGIA NEL RANGE 156-230 MeV


Dinamica del fascio di protoni nel linac implart

PROPAGAZIONE DEL FASCIO FINO AL CENTRO DEL PMQ DI USCITA DEL LINAC2 A LINAC2 SPENTO (variazione di energia in linac1 da 92 a 156 MeV)


Dinamica del fascio di protoni nel linac implart

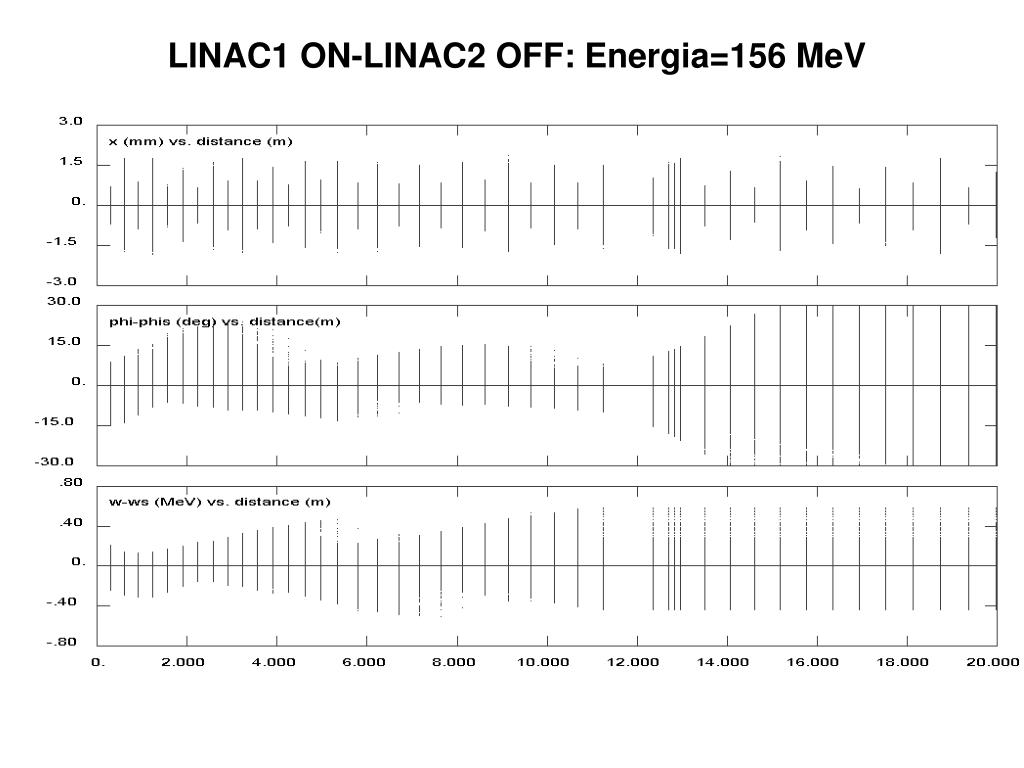

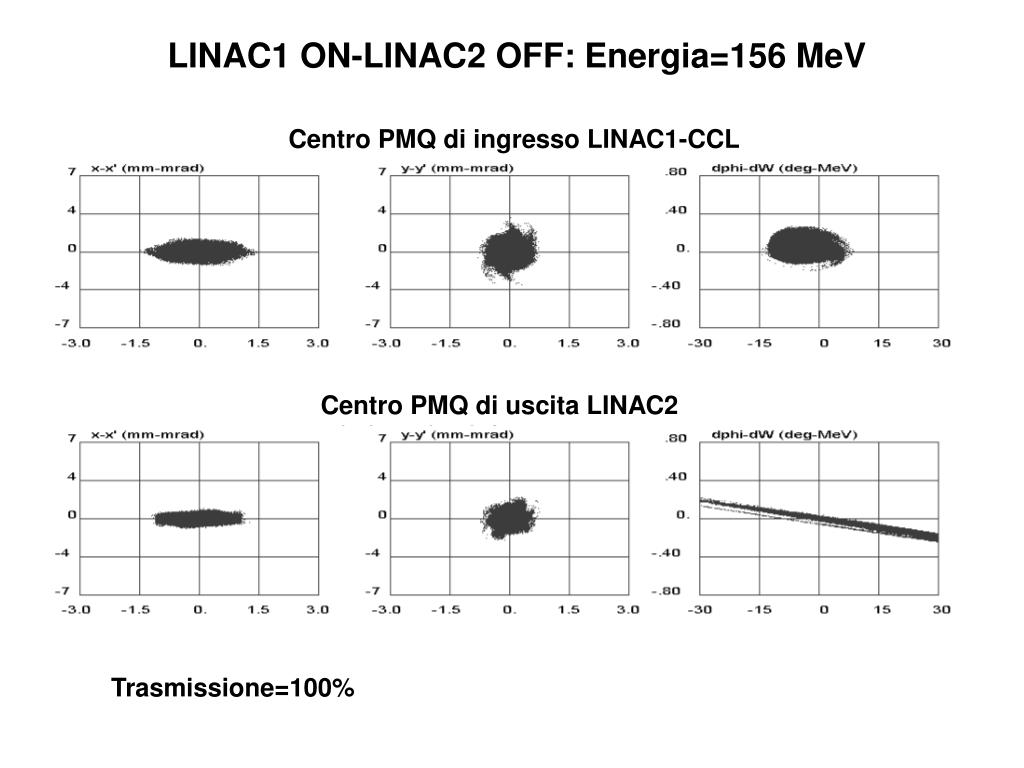

LINAC1 ON-LINAC2 OFF: Energia=156 MeV LINAC2 A LINAC2 SPENTO (variazione di energia in linac1 da 92 a 156 MeV)


Dinamica del fascio di protoni nel linac implart

LINAC1 ON-LINAC2 OFF: Energia=156 MeV LINAC2 A LINAC2 SPENTO (variazione di energia in linac1 da 92 a 156 MeV)

Centro PMQ di ingresso LINAC1-CCL

Centro PMQ di uscita LINAC2

Trasmissione=100%


Dinamica del fascio di protoni nel linac implart

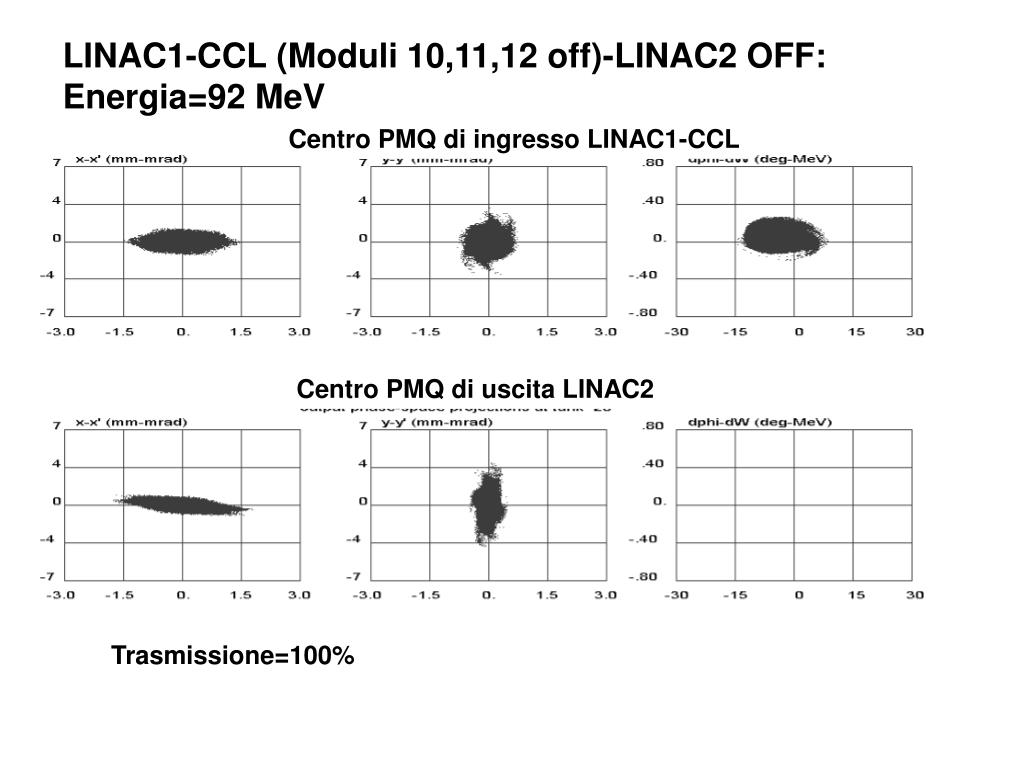

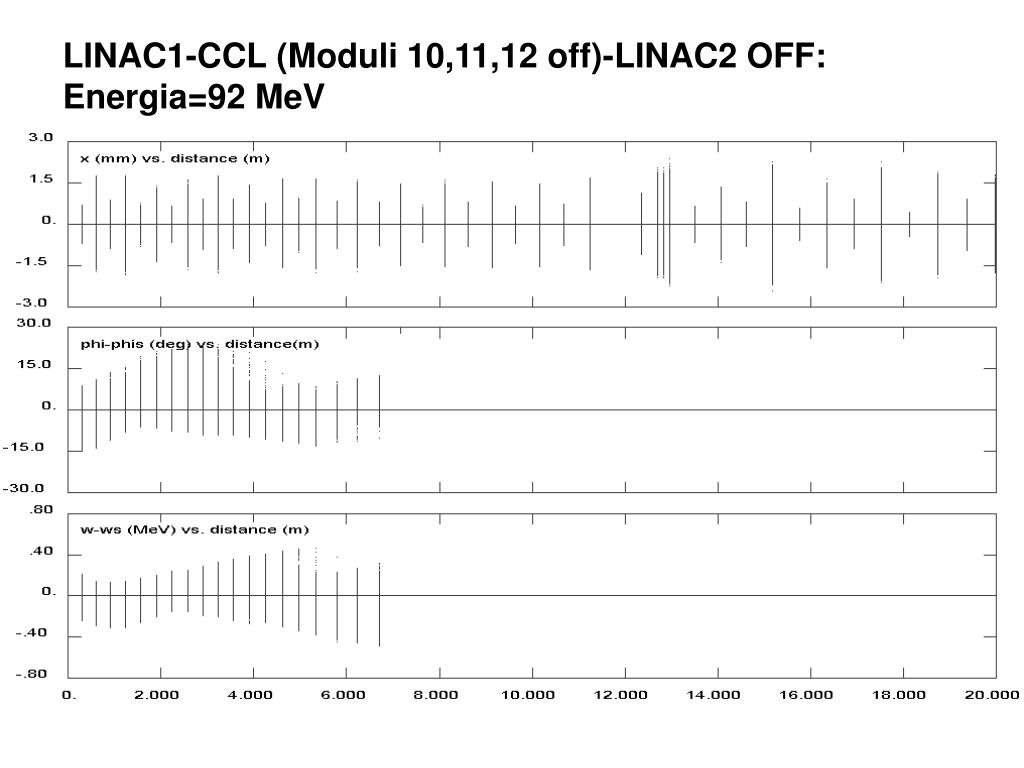

LINAC1-CCL (Moduli 10,11,12 off)-LINAC2 OFF: Energia=92 MeV LINAC2 A LINAC2 SPENTO (variazione di energia in linac1 da 92 a 156 MeV)


Dinamica del fascio di protoni nel linac implart

LINAC1-CCL (Moduli 10,11,12 off)-LINAC2 OFF: Energia=92 MeV LINAC2 A LINAC2 SPENTO (variazione di energia in linac1 da 92 a 156 MeV)

Centro PMQ di ingresso LINAC1-CCL

Centro PMQ di uscita LINAC2

Trasmissione=100%


Dinamica del fascio di protoni nel linac implart

VARIAZIONE DELLA DIMENSIONE DELLA SPOT ALL’USCITA BEAM-1 LINAC2 A LINAC2 SPENTO (variazione di energia in linac1 da 92 a 156 MeV)


Dinamica del fascio di protoni nel linac implart

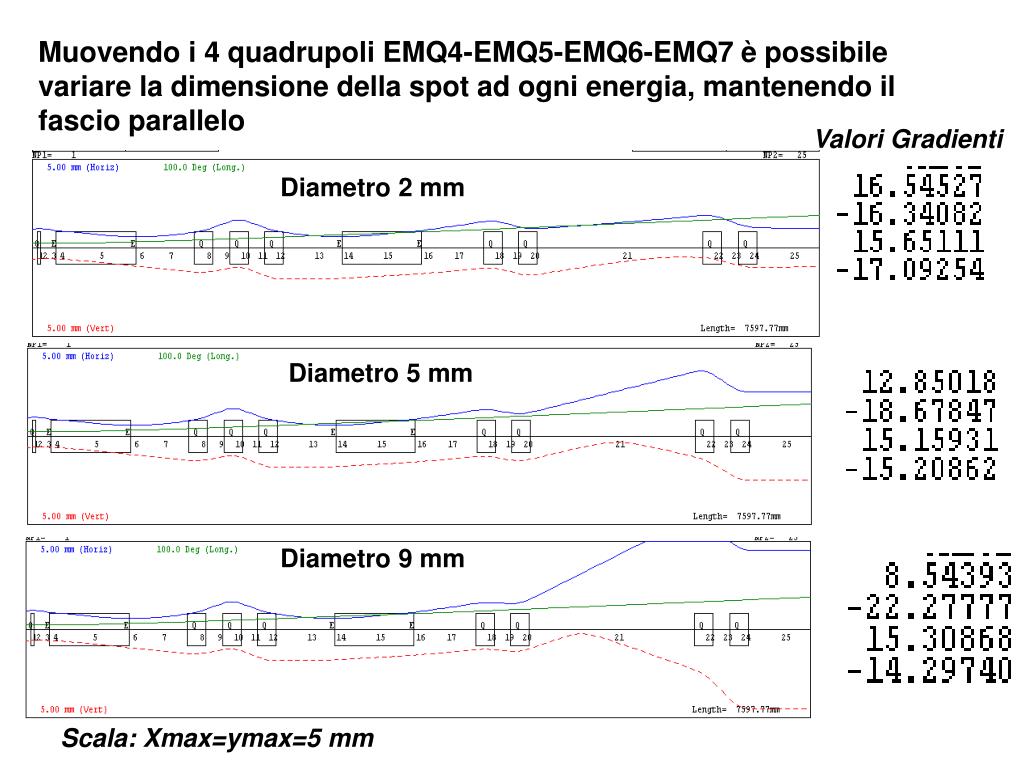

Muovendo i 4 quadrupoli EMQ4-EMQ5-EMQ6-EMQ7 è possibile variare la dimensione della spot ad ogni energia, mantenendo il fascio parallelo

Valori Gradienti

Diametro 2 mm

Diametro 5 mm

Diametro 9 mm

Scala: Xmax=ymax=5 mm
