  1. Digitális képanalízis A digitális képalkotás

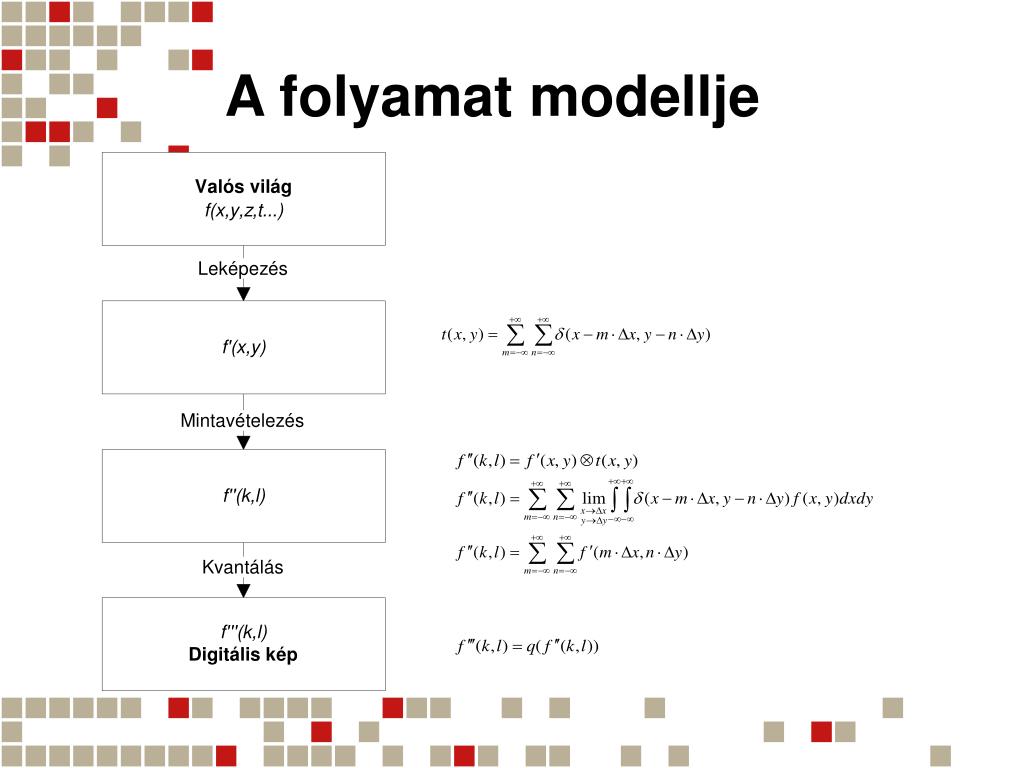

  2. A folyamat modellje

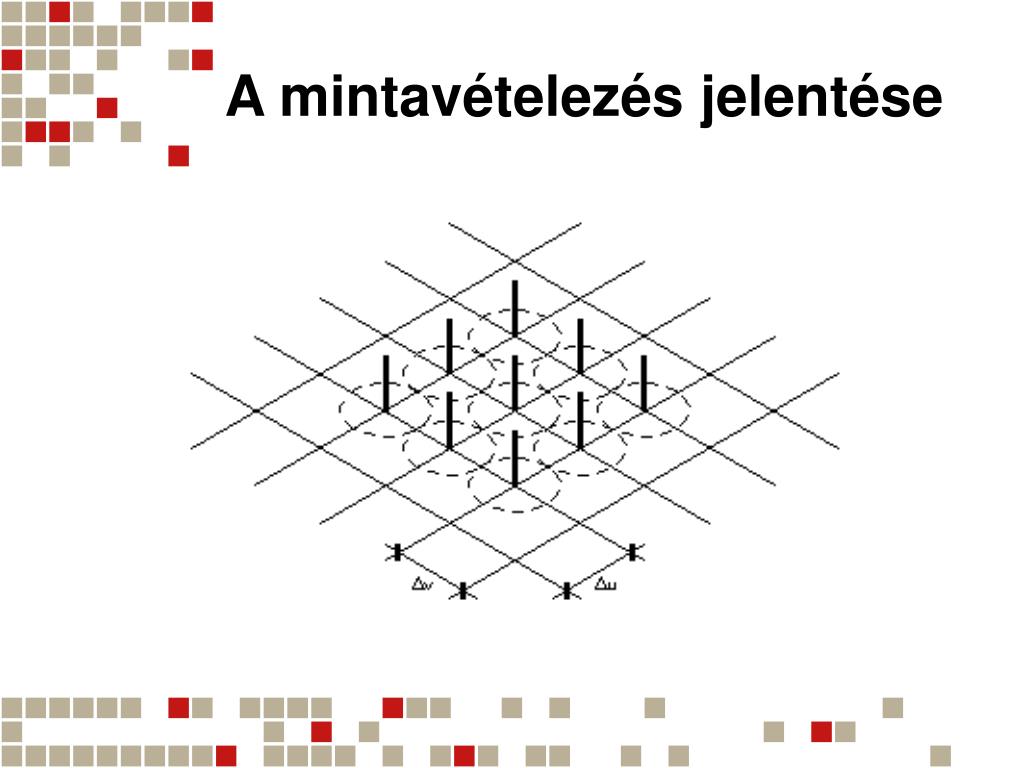

  3. A mintavételezés jelentése

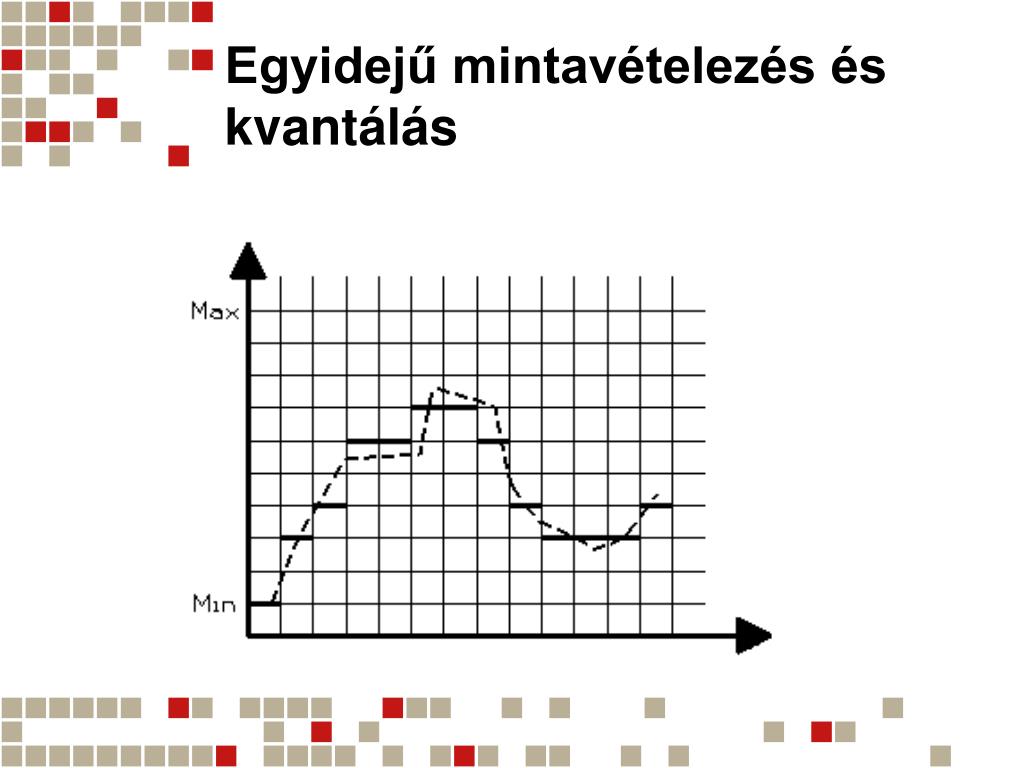

  4. Egyidejű mintavételezés és kvantálás

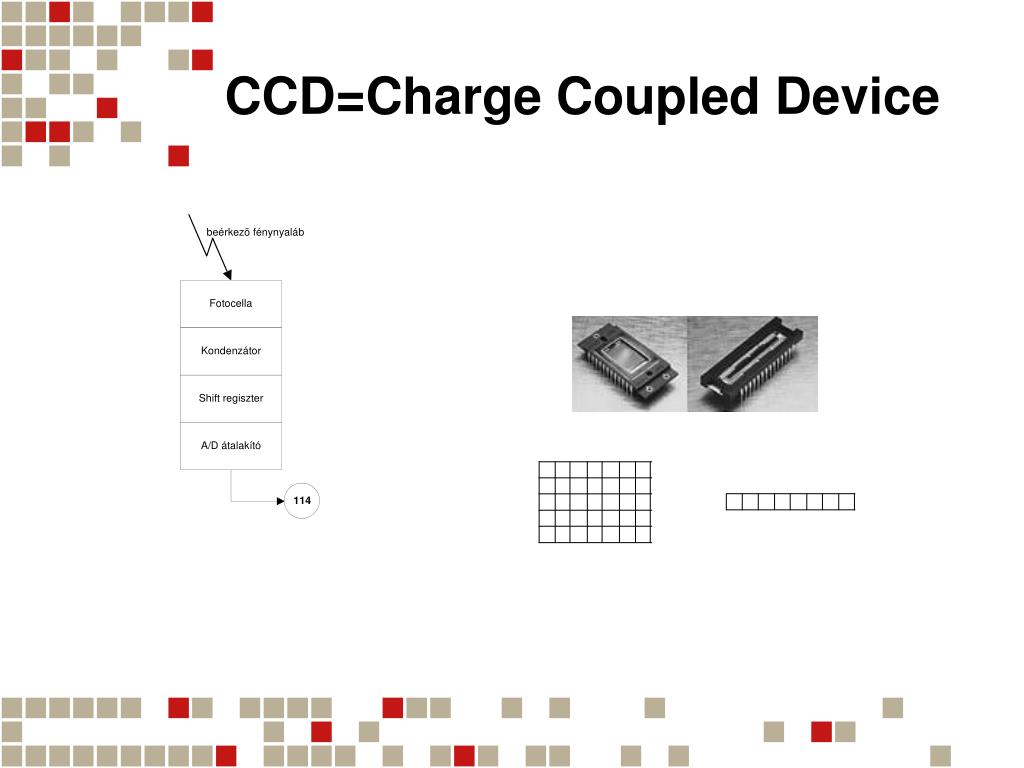

  5. CCD=Charge Coupled Device

  6. CCD elrendezések

  7. CCD tömbérzékelő

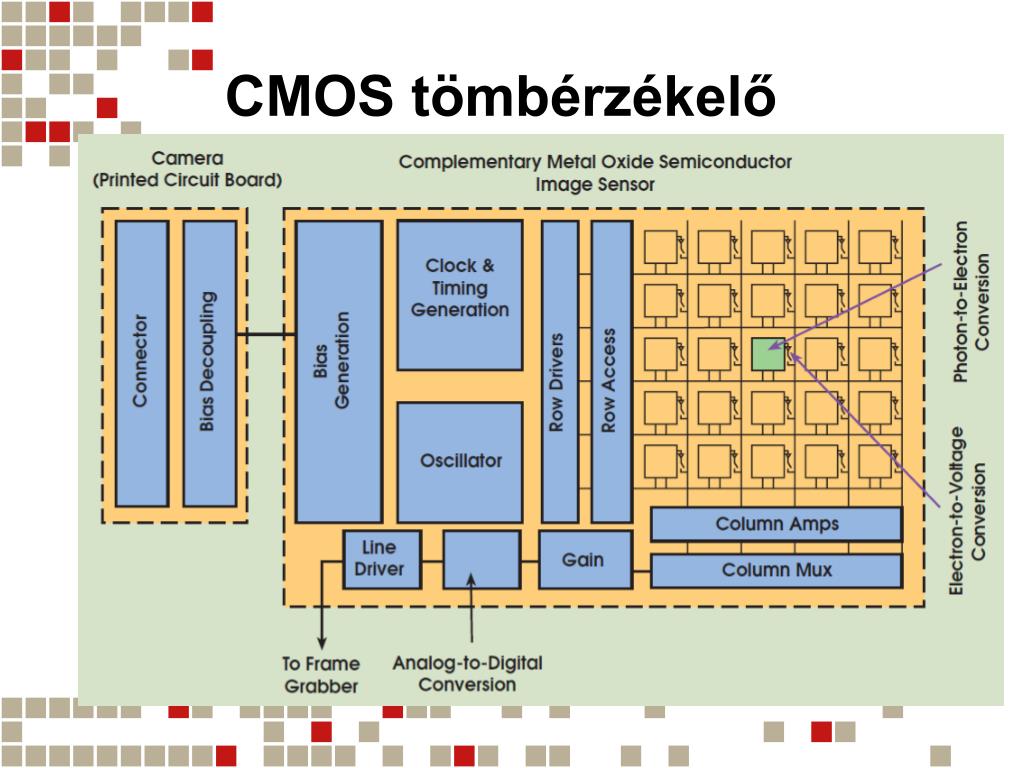

  8. CMOS tömbérzékelő

  9. CCD vs CMOS • CCD • Integráltság: kisebb • Fogyasztás: nagyobb • Képminőség: nagyon jó • Rugalmasság: jó • Ár: magasabb • Alkalmazás: • Ipari alkalmazások • Orvosi alkalmazások • Tudományos alkalmazások • CMOS • Integráltság: nagy • Fogyasztás: kicsi • Képminőség: jó • Rugalmasság: jó • Ár: alacsonyabb • Alkalmazás: • Biztonsági és webkamerák • Fax • Játékok • Vonalkódolvasók

  10. Digitális képalkotók

  11. Kamerák

  12. Szkennerek • Mozgás szerint • Síkágyas • Dobszkenner • Hordozó szerint • transzparens(transzmisszív) • nem transzparens(reflektív)

  13. Síkágyas szkennerek

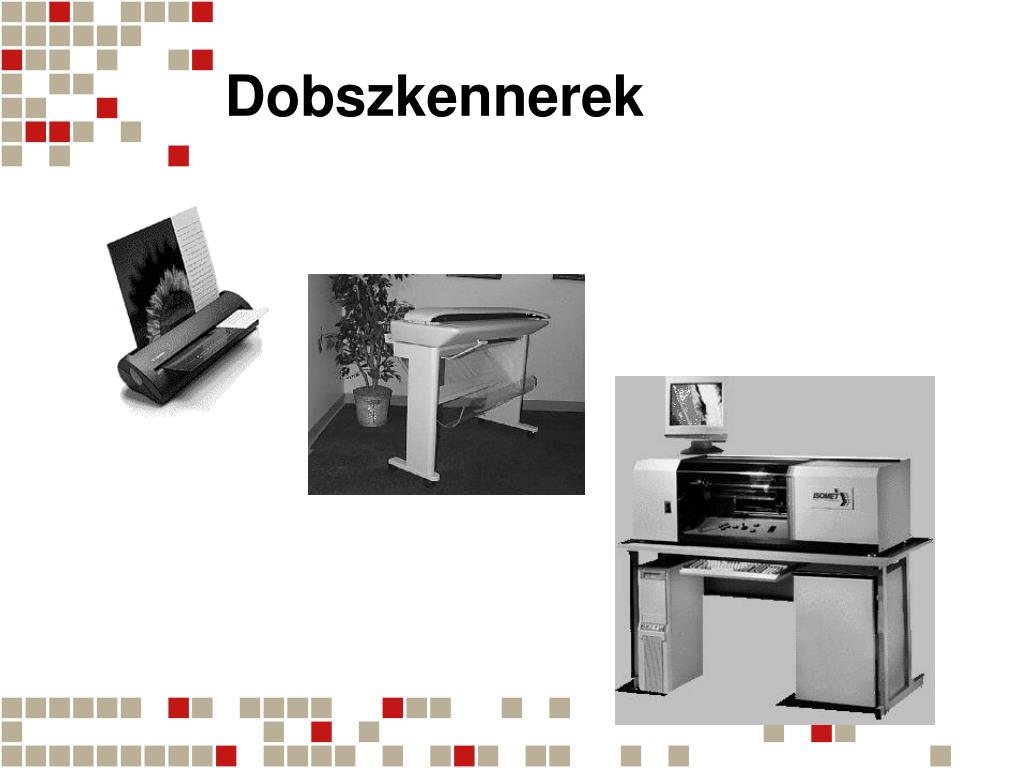

  14. Dobszkennerek

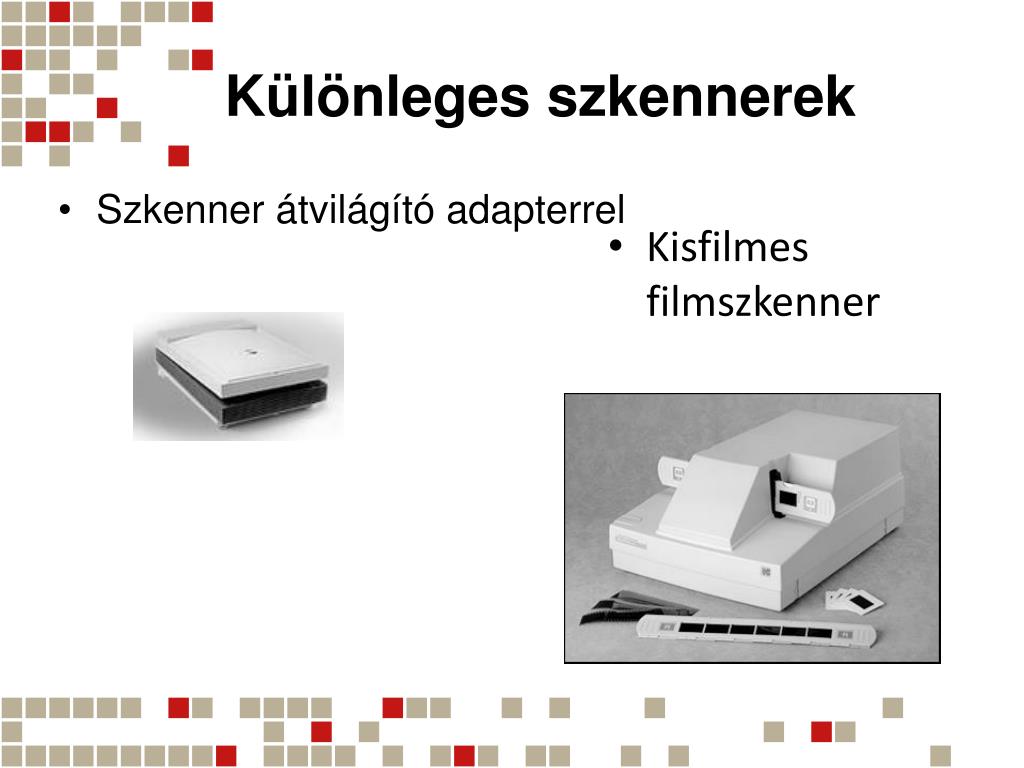

  15. Különleges szkennerek • Szkenner átvilágító adapterrel Kisfilmes filmszkenner

  16. Fotogrammetriai szkennerek Zeiss Phodis SCAI LH Systems DSW 300 Zeiss-IntergraphPhotoscan TD ISM XL-10

  17. Gyártó Típus Érzékelő Formátum [mm] Minimális pixelméret [μm] ([dpi]) Belső színmélység [bit] Geometriai pontosság [μm] Szkennelési sebesség [MB/s] Kiszolgáló számítógép DBA Systems DFS • 4 × 5000 • lineáris CCD; • 2000 × 2000 • 3 × 8000 • lineáris CCD 240 × 240 4 (6350) 12 1 4 Sun, GPIB2 ISM3 DiSC 320 × 320 10 (2540) 10 5 2.5 PC ISM3 XL-10 3 × 8000 lineáris CCD 254 × 254 10 (2540) 10 3 0.73 Dual Pentium PC Lenzar Lenzpro 2000 Multimedia 2000 × 2000 tömbös CCD4 559 × 8895 406 × 6106 3 (8467) 10 3 1.3 Sun, Silicon Graphics2 LH Systems DSW 300 2029 × 2044 tömbös CCD 265 × 265 4 (6350) 10 2 1.7 Sun Vexcel Imaging VX 4000 HT 1024 × 1024 tömbös CCD 508 × 254 7.5 (3387) 8 4 0.35 PC Wehrli and Assoc. RM-2 Rastermaster 96 × 2048 lineáris CCD 245 × 245 10 (2540) 12 5 1.6 Pentium PC Zeiss PHODIS SCAI7 3 × 8640 lineáris CCD 275 × 250 7 (3629) 12 2 4 Silicon Graphics Zeiss-Intergraph Photoscan 1 (PS1) 1 × 2048 lineáris CCD 260 × 260 7.5 (3387) 10 2 2 Intergraph Unix Fotogrammetriai szkennerek adatai
