  1. BAB 5 ROTASI • KINEMATIKA ROTASI • Bila terjadi perubahan sudut dalam selang waktu tertentu, didefinisikan kecepatan sudut rata-rata sebagai : • Bila terjadi perubahan kecepatan sudut dalam selang waktu tertentu, didefinisikan percepatan sudut rata-rata sebagai :

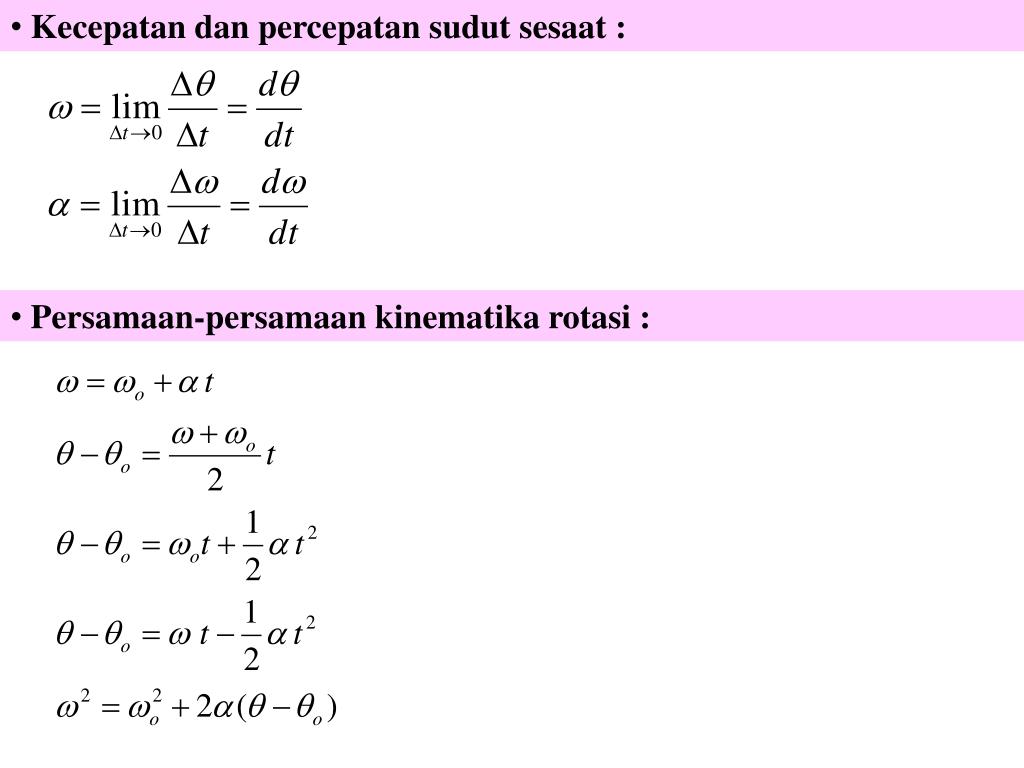

  2. Kecepatan dan percepatan sudut sesaat : • Persamaan-persamaan kinematika rotasi :

  3. Contoh Soal 5.1 Sebuah roda gila (grindstone wheel) berputar dengan percepatan konstan sebesar 0,35 rad/s2. Roda ini mulai berputar dari keadaan diam (o = 0) dan sudut mula-mulanya o = 0. Berapa sudut dan kecepatan sudutnya pada saat t=18 s ? Jawab :

  4. Contoh Soal 5.2 Dalam suatu analisis mesin helikopter diperoleh informasi bahwa kecepatan rotornya berubah dari 320 rpm menjadi 225 rpm dalam waktu 1,5 menit ketika mesinnya dihentikan. a). Berapa percepatan sudut rata-ratanya ? a). Berapa lama baling-balingnya berhenti ? b). Berapa kali baling-balingnya berputar sampai berhenti ? Jawab :

  5. Hubungan antara kecepatan linier dan kecepatan sudut • Hubungan antara percepatan linier dan percepatan sudut

  6. Momen Inersia (rotasi)  massa (translasi) Untuk sistem partikel energi kinetiknya : I disebut momen inersia dari sistem partikel Untuk benda tegar momen inersianya dapat dihitung dari :

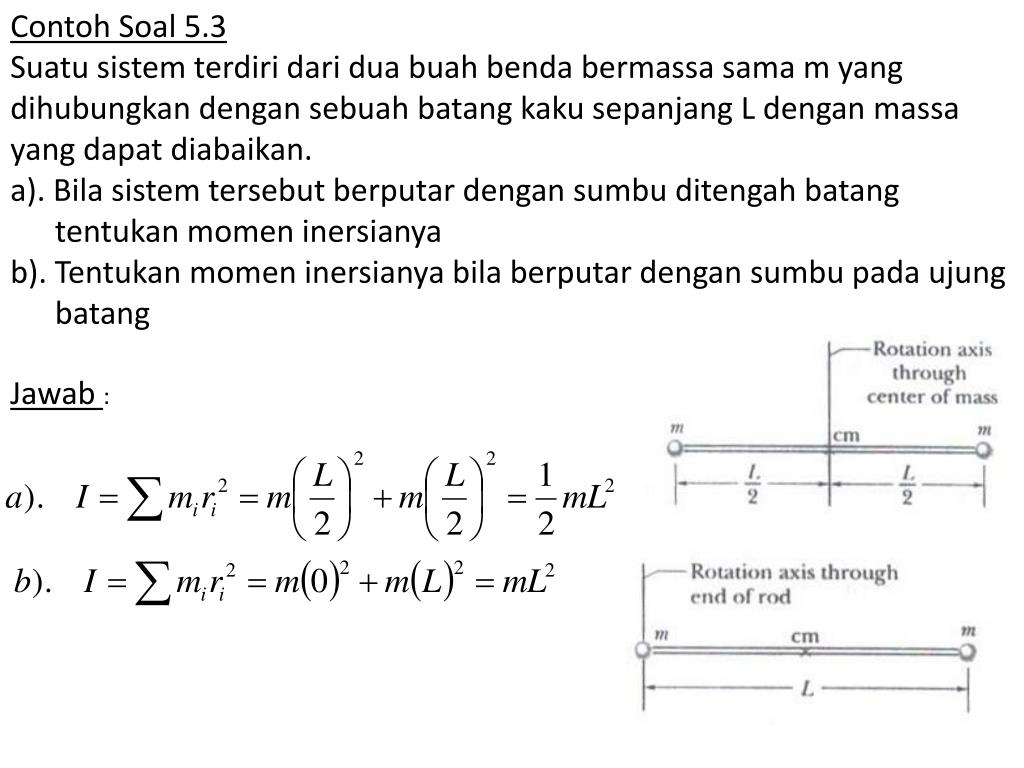

  7. ContohSoal 5.3 Suatusistemterdiridariduabuahbendabermassasama m yang dihubungkandengansebuahbatangkakusepanjang L denganmassa yang dapatdiabaikan. a). Bilasistemtersebutberputardengansumbuditengahbatangtentukanmomeninersianya b). Tentukanmomeninersianyabilaberputardengansumbupadaujungbatang Jawab :

  8. DINAMIKA ROTASI Sebuah benda berputar pada suatu sumbu disebabkan karena adanya momen gaya atau torka/torsi (torque) Hukum Newton II untuk rotasi : • KERJA DAN DAYA ROTASI

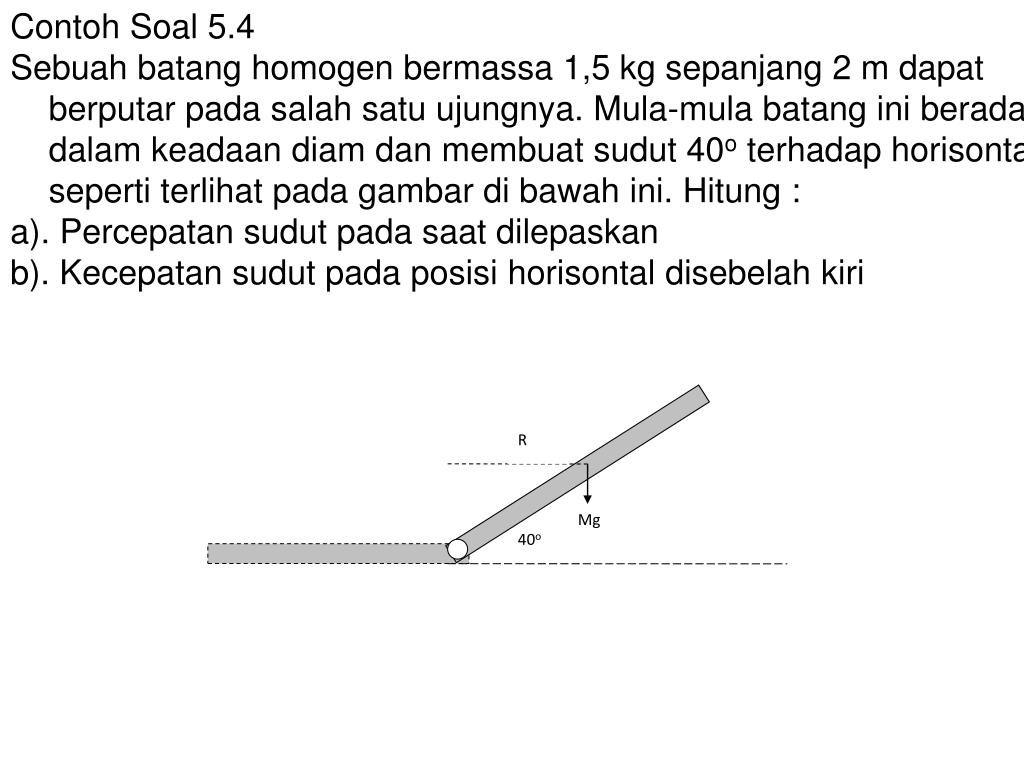

  9. Contoh Soal 5.4 Sebuah batang homogen bermassa 1,5 kg sepanjang 2 m dapat berputar pada salah satu ujungnya. Mula-mula batang ini berada dalam keadaan diam dan membuat sudut 40o terhadap horisontal seperti terlihat pada gambar di bawah ini. Hitung : a). Percepatan sudut pada saat dilepaskan b). Kecepatan sudut pada posisi horisontal disebelah kiri R Mg 40o

  10. Jawab : R Mg 40o

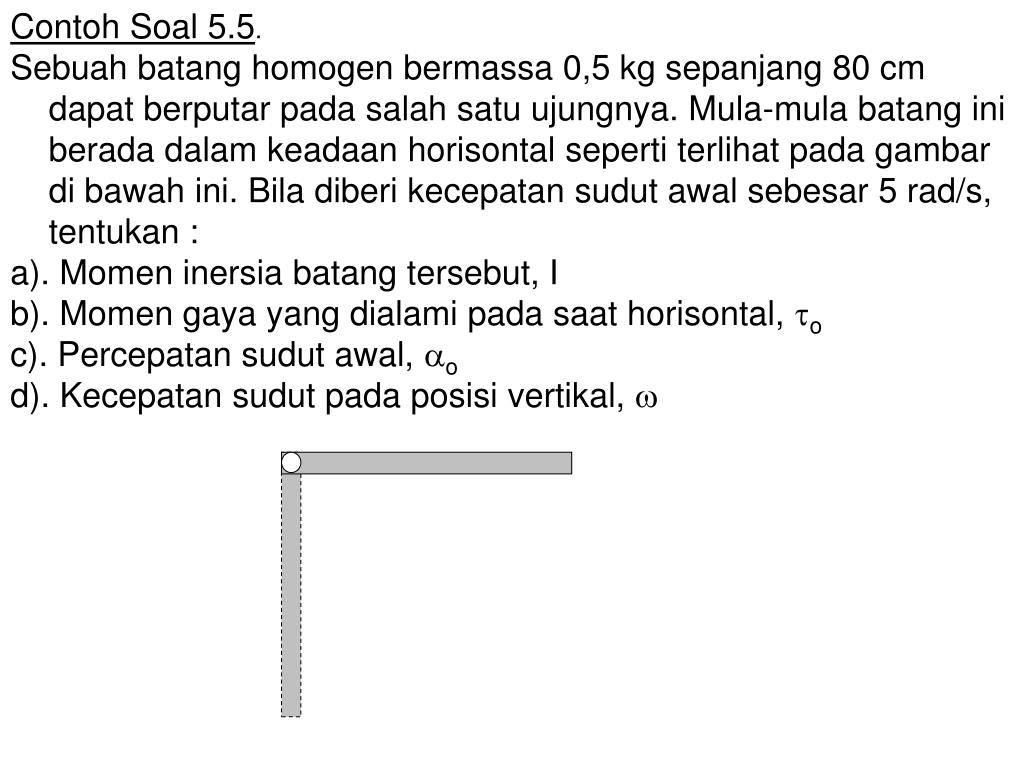

  11. Contoh Soal 5.5. Sebuah batang homogen bermassa 0,5 kg sepanjang 80 cm dapat berputar pada salah satu ujungnya. Mula-mula batang ini berada dalam keadaan horisontal seperti terlihat pada gambar di bawah ini. Bila diberi kecepatan sudut awal sebesar 5 rad/s, tentukan : a). Momen inersia batang tersebut, I b). Momen gaya yang dialami pada saat horisontal, o c). Percepatan sudut awal, o d). Kecepatan sudut pada posisi vertikal, 

  12. Jawab : L/2 o ho mg h = 0 

  13. Momentum Sudut Momentum sudut didefinisikan sebagai perkalian antara momen inersia dan kecepatan sudut Hukum Newton II : Hukum kekekalan momentum sudut :

  14. Contoh Soal 5.6 Sebuah cakram (disk) dengan momen inersia I1 berputar dengan kecepatan sudut I terhadap poros yang licin. Cakram ini jatuh mengenai cakram lain dengan momen inersia I2 yang sedang diam. Akibat gesekan pada permukaannya cakram lain ini ikut berputar sampai akhirnya mempunyai kecepatan sudut yang sama. Tentukan kecepatan sudut akhir ini. Jawab :

  15. Contoh Soal 5.7 Sebuah komedi putar mempunyai jari-jari 2 m dan momen inersia sebesar 500 kgm2. Seorang anak bermassa 25 kg berlari sepanjang garis yang tangensial terhadap tepi komedi putar yang semula diam dengan kecepatan 2,5 m/s dan melompat seperti terlihat pada gambar. Akibatnya komedi putar bersama-sama dengan anak tersebut ini berputar. Hitung kecepatan sudut komedi putar tersebut. Jawab :

  16. Gerak Menggelinding Sebuah bola menggelinding di atas bidang datar tanpa slip Titik kontak antara bola dan bidang datar bergerak sejauh s Pusat massa terletak di atas titik kontak juga bergerak sejauh s Kondisi menggelinding :

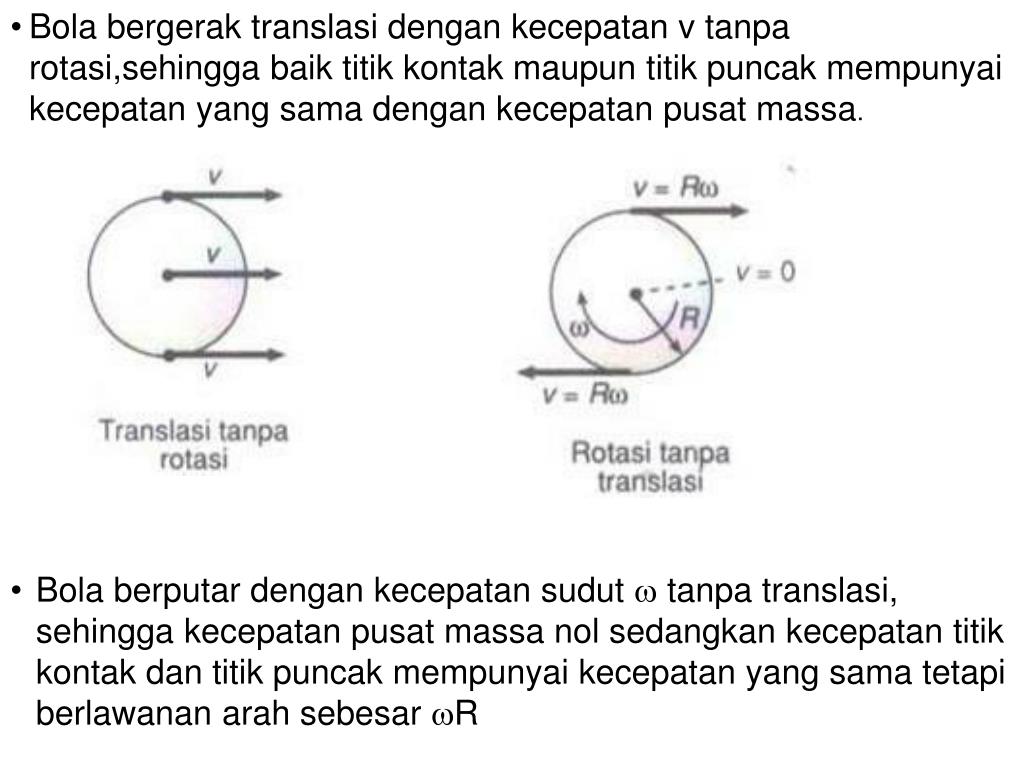

  17. Bola bergerak translasi dengan kecepatan v tanpa rotasi,sehingga baik titik kontak maupun titik puncak mempunyai kecepatan yang sama dengan kecepatan pusat massa. • Bola berputar dengan kecepatan sudut  tanpa translasi, sehingga kecepatan pusat massa nol sedangkan kecepatan titik kontak dan titik puncak mempunyai kecepatan yang sama tetapi berlawanan arah sebesar R

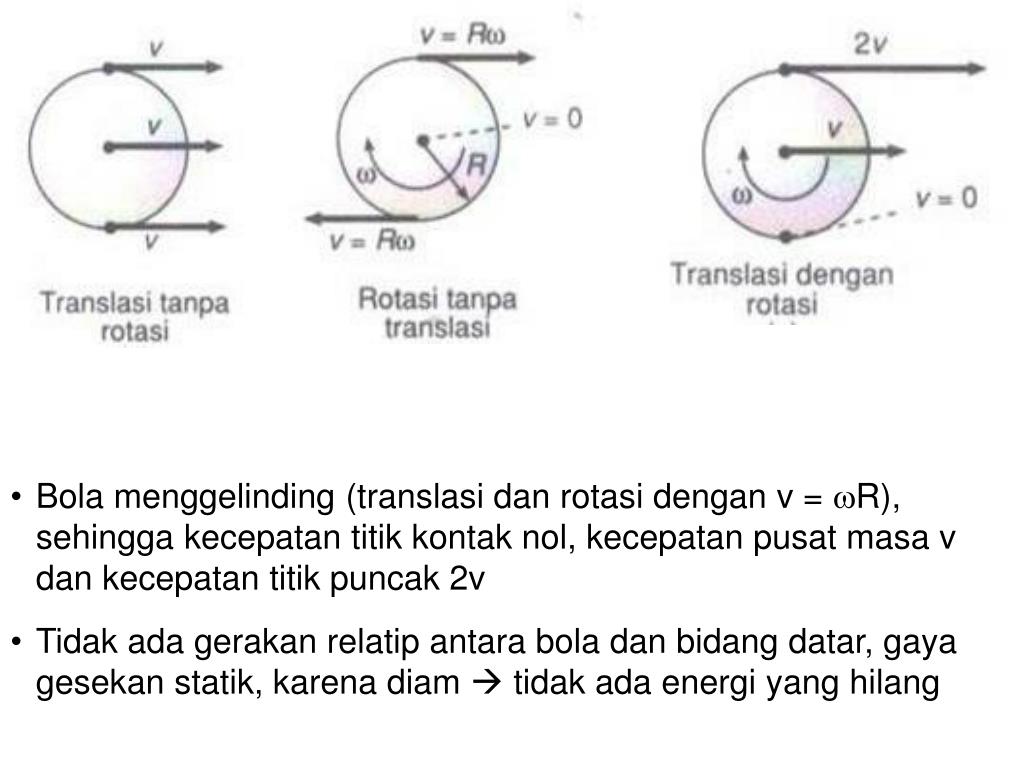

  18. Bola menggelinding (translasi dan rotasi dengan v = R), sehingga kecepatan titik kontak nol, kecepatan pusat masa v dan kecepatan titik puncak 2v • Tidak ada gerakan relatip antara bola dan bidang datar, gaya gesekan statik, karena diam  tidak ada energi yang hilang

  19. Contoh Soal 5.7 Sebuah bola berjari-jari 12 cm dan bermassa 30 kg sedang menggelinding tanpa slip pada sebuah lantai horisontal dengan kecepatan 2 m/s. Berapa energi kinetiknya ? Jawab :

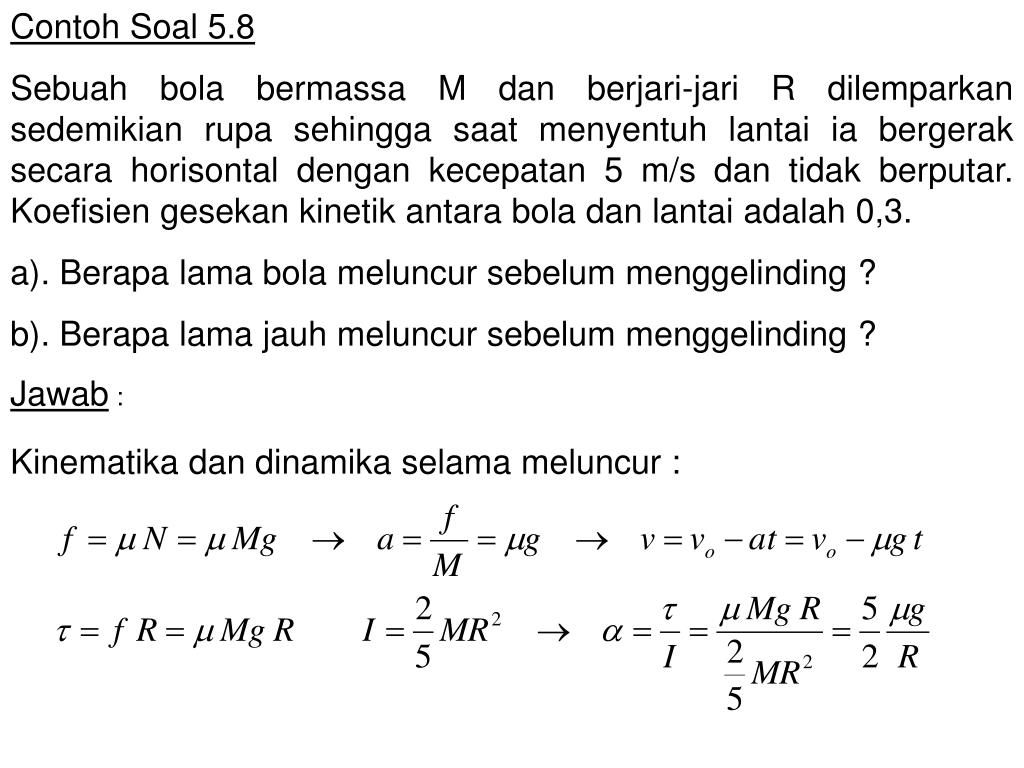

  20. Contoh Soal 5.8 Sebuah bola bermassa M dan berjari-jari R dilemparkan sedemikian rupa sehingga saat menyentuh lantai ia bergerak secara horisontal dengan kecepatan 5 m/s dan tidak berputar. Koefisien gesekan kinetik antara bola dan lantai adalah 0,3. a). Berapa lama bola meluncur sebelum menggelinding ? b). Berapa lama jauh meluncur sebelum menggelinding ? Jawab : Kinematika dan dinamika selama meluncur :

  21. a). Pada saat kondisi menggelinding tercapai : b). Pada saat kondisi menggelinding tercapai :
