m diation et classification s mantique dans une architecture pair pair

Médiation et Classification Sémantique dans une Architecture Pair-à-Pair

Nicolas Lumineau

(nicolas.lumineau@lip6.fr)

Équipe Base de Données du LIP6

GdR I3 - SPHERE - 22 juin 05

objectif
Objectif
  • Elaborer un système de partage de données hétérogènes et distribuées:
    • Autonome
    • Passant à l’échelle
    • Décentralisé
    • Evolutif ( auto-gérable )
    • Permettant une localisation efficace des données pertinentes
contexte padoue 1

Métadonnées

Métadonnées

Métadonnées

Métadonnées

Métadonnées

Contexte PADOUE (1)

Projet ACI GRID

Une importante masse de

métadonnées sémantiquement riches

distribuées à travers le monde

Une importante masse de

données sémantiquement pauvres

distribuées à travers le monde

contexte padoue 2

Environnement

hydrologie

climatologie

océanographie

océanologie

hydrogéologie

météorologie

paléoclimatologie

Contexte PADOUE (2)
  • Réseau de partage de métadonnées :
    • structurées
    • qui référencent les données
    • normalisées (norme de publication)
      • Attributs normalisés
      • Attributs spécifiques
    • étiquetées par un ou plusieurs thèmes
  • Une taxonomie définie les thèmes couverts par le réseau de partage de données
    • connaissance globale partagée par tous les nœuds

Norme

Schema

architecture pair pair bas e sur la m diation de donn es

LeSelect

SQL

Architecture Pair-à-Pair basée sur la médiation de données
  • Solution

Création d’un réseau pair-à-pair non structuré permettant l’interopérabilité d’un grand nombre de médiateurs

  • Complémentarité Pair-à-Pair / Médiateur

Pair-à-Pair :

+ Large échelle et dynamicité

- Données faiblement structurées

et langage de requête pauvre (simple mots-clés)

Médiateur :

+ Langage de requête de haut niveau (SQL, Xquery…)

      • Sources figées et en faible nombre
  • Sémantique

+ Vision sémantique du réseau

slide6
Plan
  • Schéma de médiation personnalisé
    • Architecture pair-à-pair basée sur la médiation
    • Génération des schémas de médiation
      • Schéma publié (dédié à l’échange à travers le réseau)
      • Schéma thématique (dédié à l’interrogation du réseau)
    • Interrogation du réseau
  • Organisation sémantique du réseau
    • Critères sémantiques
    • Service de classification distribué
    • Protocole d’insertion de nœuds

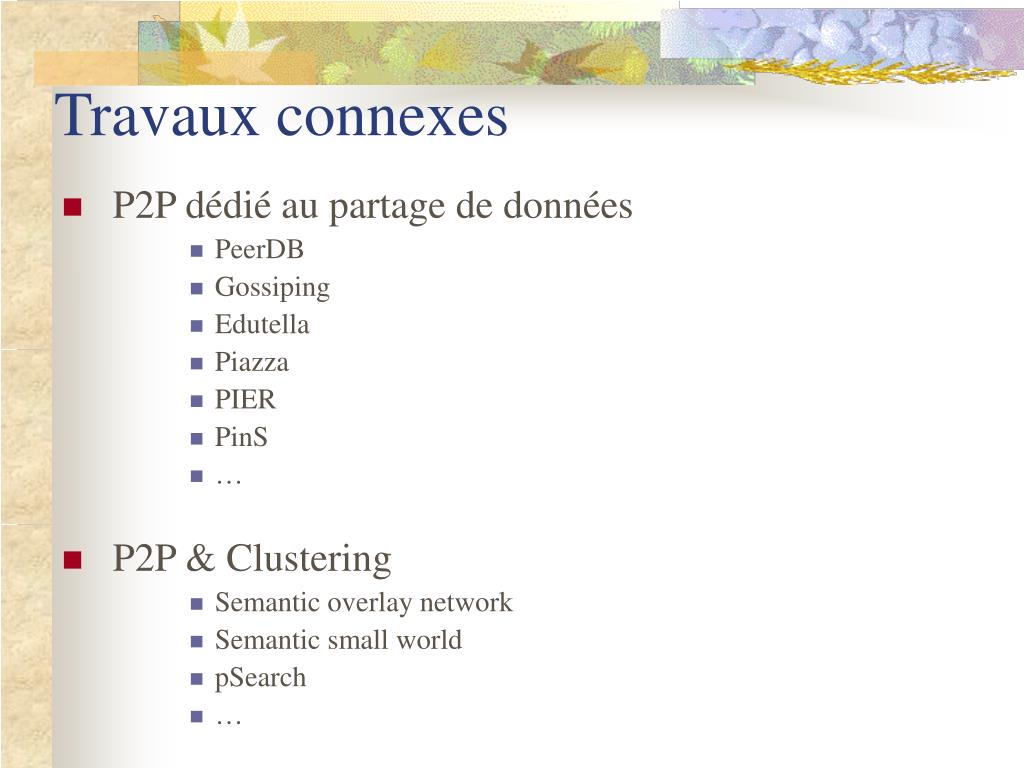

  • Expérimentations & Travaux Connexes
  • Conclusion
objectif7
Objectif
  • Offrir aux utilisateurs du réseau de partage un outil de localisation transparente de données structurées.
  • Contraintes principales
    • Absence de coordination entre les fournisseurs de données
    • Large échelle (grand nombre de sources d’information)
    • Dynamicité du réseau

Finalité:

Construire un schéma de médiation personnalisé aux besoins des utilisateurs

1: Découverte du réseau

Utilisateur

Réseau

2 : Extraction des données

Finalité:

Récupérer les tuples filtrant la requête

Médiateur

d couverte du r seau
Découverte du réseau
  • Construire un schéma de médiation (schéma thématique) pour un thème donné à partir des schémas disponibles sur le réseau (schéma publié).

A

Schéma publié de «A» pour thème «H»

C

publication

Source

Schéma thématique

pour thème «H»

Réseau P2P

Intégration

B

Schéma publié de «B» pour thème «H»

Utilisateur

publication

Source

Problèmes:

1) Comment publier ses sources ?

2) Comment traiter l’intégration des attributs spécifiques ?

architecture globale
Architecture globale
  • Un pair représente un organisme
  • Double rôle : producteur et utilisateur
enrichissement s mantique des sch mas de m diation
Enrichissement sémantique des schémas de médiation
  • Objectifs:
    • Faciliter l’échange de schémas à travers le réseau
    • Permettre un traitement efficace des requêtes à venir
  • Dimensions sémantiques
    • type
    • contraintes
    • thématique
    • localisation
    • qualité
    • description sémantique

Dimensions classiques

Dimensions supplémentaires

instanciations

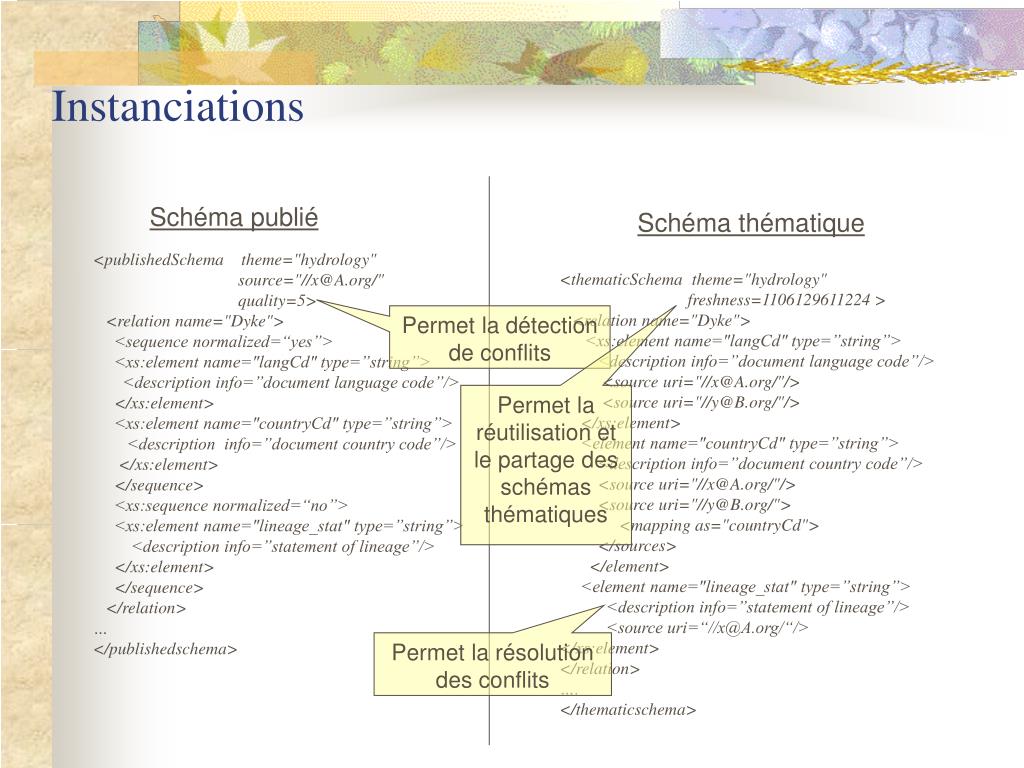

Instanciations

Schéma publié

Schéma thématique

<publishedSchema theme="hydrology"

source="//x@A.org/"

quality=5> <relation name="Dyke"> <sequence normalized=“yes”> <xs:element name="langCd" type=”string”>

<description info=”document language code”/>

</xs:element>

<xs:element name="countryCd" type=”string”>

<description info=”document country code”/>

</xs:element>

</sequence> <xs:sequence normalized=“no”>

<xs:element name="lineage_stat" type=”string”>

<description info=”statement of lineage”/>

</xs:element>

</sequence>

</relation>…</publishedschema>

<thematicSchema theme="hydrology"

freshness=1106129611224 >

<relation name="Dyke"> <xs:element name="langCd" type=”string”>

<description info=”document language code”/>

<source uri="//x@A.org/"/> <source uri="//y@B.org/"/> </xs:element>

<element name="countryCd" type=”string”>

<description info=”document country code”/>

<source uri="//x@A.org/"/> <source uri="//y@B.org/">

<mapping as="countryCd">

</sources>

</element>

<element name="lineage_stat" type=”string”>

<description info=”statement of lineage”/>

<source uri=“//x@A.org/“/>

</xs:element>

</relation>

….

</thematicschema>

Permet la détection de conflits

Permet la réutilisation et le partage des schémas thématiques

Permet la résolution des conflits

g n ration d un sch ma publi

H

Médiateur

Génération d’un schéma publié

Étape 2: Configurer le médiateur

  • Définition des wrappers
  • Définition des vues

Étape 1: Récupérer les informations sur le thème de publication

Étape 3: Description sémantique des attributs

Étape 4: Configurer le service web

A

Couche de Publication

Publier données thème H

Publieur

Norme de publication

Schéma publié de «A» pour thème «H»

Service Web

Schéma thématique pour thème «H»

Réseau

Fournisseur

Catalogue des descriptions sémantiques

Interface Fournisseur

Sources

Sources

g n ration d un sch ma th matique 1

H

H

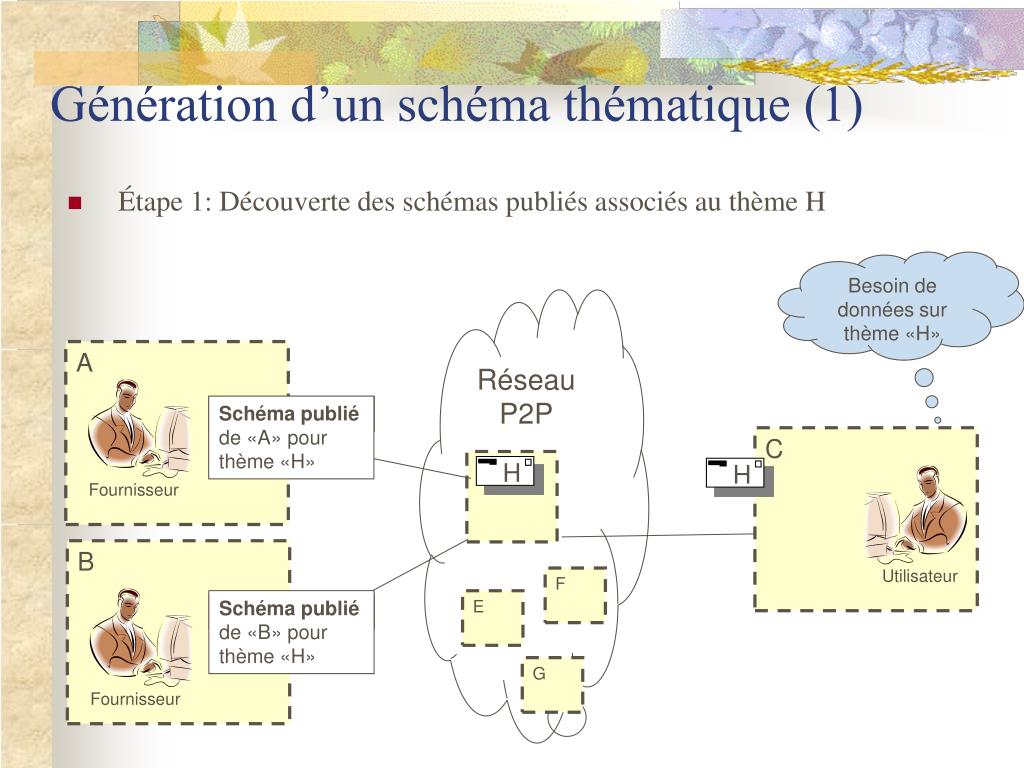

Génération d’un schéma thématique (1)
  • Étape 1: Découverte des schémas publiés associés au thème H

Besoin de données sur thème «H»

Réseau P2P

A

Schéma publié de «A» pour thème «H»

Service ID de A

C

D

Fournisseur

B

Utilisateur

F

Schéma publié de «B» pour thème «H»

E

Service ID de B

G

Fournisseur

g n ration d un sch ma th matique 2
Génération d’un schéma thématique (2)
  • Étape 3: Collecte des URLs des services web pertinents
  • Étape 4: Récupération et Intégration des schémas publiés
  • Étape 5: Affichage à l’utilisateur du schéma thématique associé au thème H

Réseau P2P

Besoin de données sur thème «H»

A

SW

Schéma publié de «A» pour thème «H»

Service ID de A

{IP_A}

C

D

SW

Fournisseur

Schéma thématique pour thème «H»

B

Utilisateur

SW

F

Schéma publié de «B» pour thème «H»

E

Service ID de B

{IP_B}

G

Fournisseur

algorithme d int gration

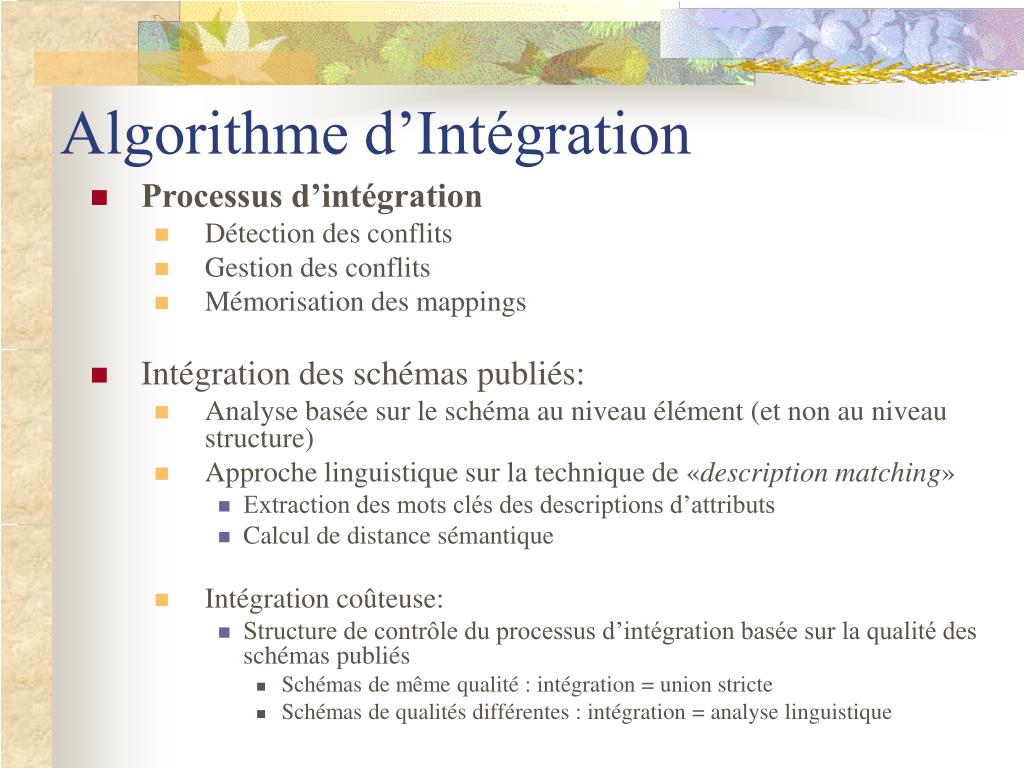

Algorithme d’Intégration
  • Processus d’intégration
    • Détection des conflits
    • Gestion des conflits
    • Mémorisation des mappings
  • Intégration des schémas publiés:
    • Analyse basée sur le schéma au niveau élément (et non au niveau structure)
    • Approche linguistique sur la technique de «description matching»
      • Extraction des mots clés des descriptions d’attributs
      • Calcul de distance sémantique
    • Intégration coûteuse:
      • Structure de contrôle du processus d’intégration basée sur la qualité des schémas publiés
        • Schémas de même qualité : intégration = union stricte
        • Schémas de qualités différentes : intégration = analyse linguistique
traitement adaptatif des requ tes sql

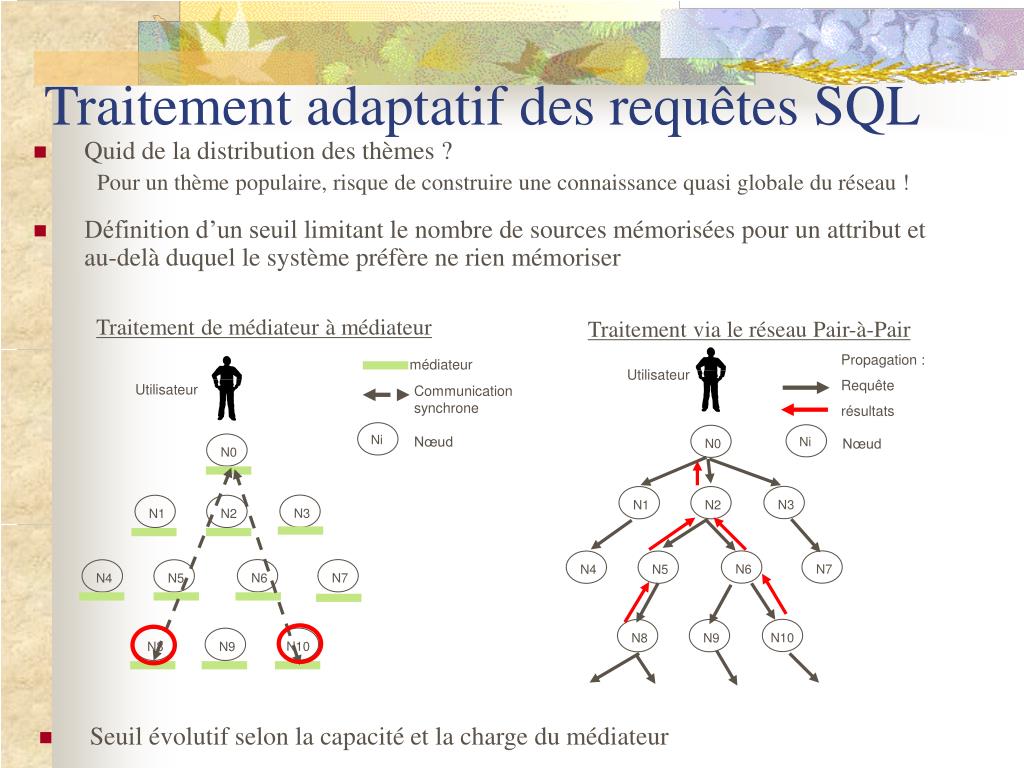

Traitement adaptatif des requêtes SQL
  • Quid de la distribution des thèmes ?

Pour un thème populaire, risque de construire une connaissance quasi globale du réseau !

  • Définition d’un seuillimitant le nombre de sources mémorisées pour un attribut et au-delà duquel le système préfère ne rien mémoriser

Traitement de médiateur à médiateur

Traitement via le réseau Pair-à-Pair

Propagation :

Requête

résultats

médiateur

Utilisateur

Utilisateur

Communication synchrone

Ni

Nœud

Ni

Nœud

N0

N0

N3

N1

N2

N3

N1

N2

N6

N7

N4

N5

N6

N7

N4

N5

N10

N8

N9

N10

N8

N9

  • Seuil évolutif selon la capacité et la charge du médiateur
optimisation du syst me
Optimisation du système
  • Remarque

Performance du système dépend de la rapidité de la localisation des schémas publiés

  • Proposition

Organiser sémantiquement le réseau en fonction du thème des données

 Réduire la distance logique entre des nœuds stockant des données de même thème

Architecture non P2P

(avec tous les nœuds interconnectés)

Architecture P2P

(choix aléatoire des voisins – à la Gnutella)

Architecture P2P

(choix des voisins tenant compte du contenu sémantique des nœuds)

slide18

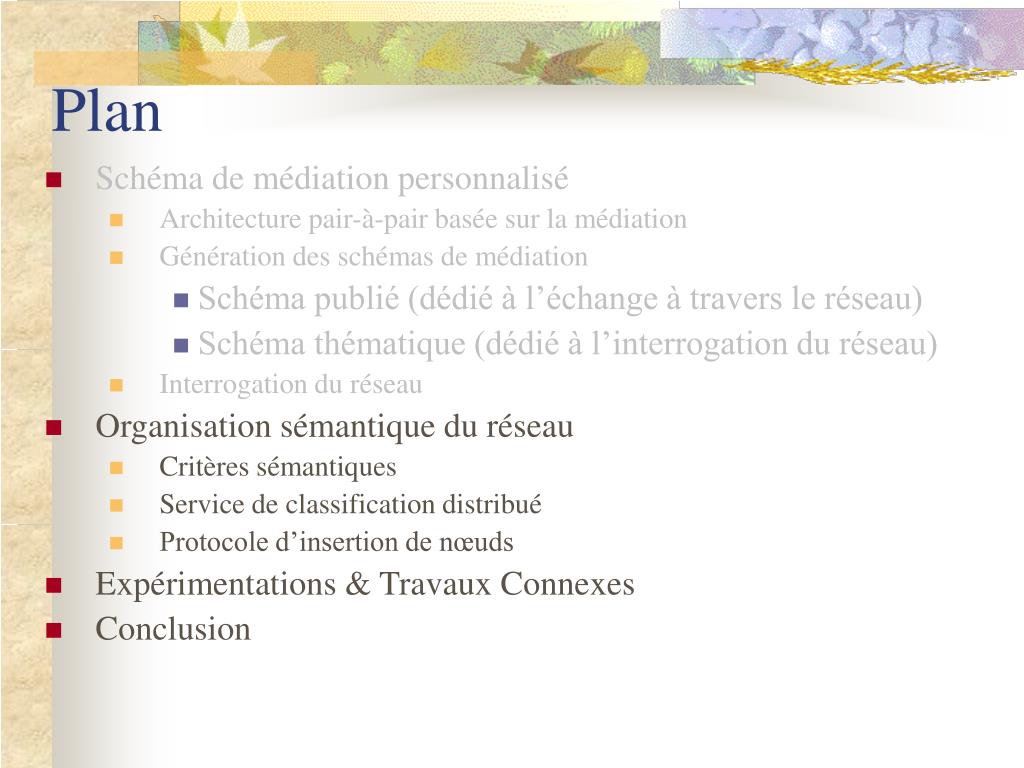

Plan
  • Schéma de médiation personnalisé
    • Architecture pair-à-pair basée sur la médiation
    • Génération des schémas de médiation
      • Schéma publié (dédié à l’échange à travers le réseau)
      • Schéma thématique (dédié à l’interrogation du réseau)
    • Interrogation du réseau
  • Organisation sémantique du réseau
    • Critères sémantiques
    • Service de classification distribué
    • Protocole d’insertion de nœuds
  • Expérimentations & Travaux Connexes
  • Conclusion
gestionnaire d insertion de noeuds
Gestionnaire d’insertion de noeuds
  • Construire le réseau en déterminant le voisinage logique pertinent pour le nœud voulant se connecter
  • Problèmes:

1) Qui gère l’insertion des noeuds?

2) Comment ne pas rapprocher logiquement des nœuds physiquement très éloignés ?

(représentation sémantique du contenu d’un nœud)

Vecteur d’entrée

Outil de classification

Gestionnaire d’insertion

Nœud

classe

Table de voisinage

Outil d’ordonnancement

Vecteur de sortie

(IPs du voisinage pertinent)

repr sentations s mantiques
Représentations sémantiques

E

F

G

C

A

B

  • Critère de classification
    • Contenu des données
  • Critère d’ordonnancement
    • Approximation de la localisation physique du nœud

Taxonomie de thèmes

Analyseur de données

A

100

100

50

0

50

0

B

C

D

Vecteur thématique

E

F

G

H

I

données

(d1,E,…)

(d2,G,…)

Ni

5

60

10

10

5

60

Vecteur de localisation

N3

N2

N1

service de classification

 d1

Classifieur non supervisé basé sur un réseau de neurones

Neural net.

V1 V2 … Vn

V1 V2 … Vn

V1 V2 … Vn

V1 V2 … Vn

Classe Clj

out

argmin {di}

 d2

i=1,…,k

 dk

update

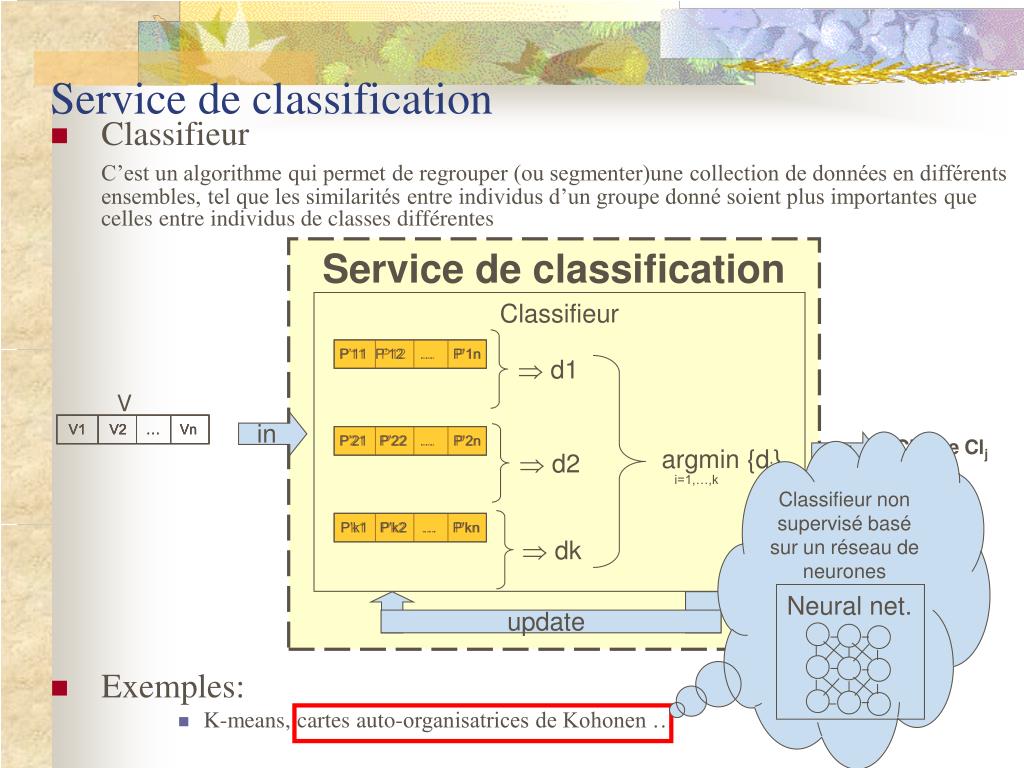

Service de classification
  • Classifieur

C’est un algorithme qui permet de regrouper (ou segmenter)une collection de données en différents ensembles, tel que les similarités entre individus d’un groupe donné soient plus importantes que celles entre individus de classes différentes

  • Exemples:
      • K-means, cartes auto-organisatrices de Kohonen …

Service de classification

Classifieur

P11 P12 … P1n

P’11 P’12 … P’1n

V

in

P21 P22 … P2n

P’21 P’22 … P’2n

P’k1 P’k2 … P’kn

Pk1 Pk2 … Pkn

vers un service de classification distribu

P71 P72 … P7n

P11 P12 … P1n

P41 P42 … P4n

P21 P22 … P2n

P51 P52 … P5n

P81 P82 … P8n

P61 P62 … P6n

P31 P32 … P3n

P91 P92 … P9n

Vers un service de classification distribué

N1

(associé aux classes Cl1,Cl2,Cl3)

  • Distribution du classifieur et de l’ordonnanceur

Attribuer la charge des calculs de la classification à plusieurs nœuds considérés comme stable

N2

(associé aux classes Cl4,Cl5,Cl6)

Classifieur

N3

(associé aux classes Cl7,Cl8,Cl9)

insertion d un n ud dans le r seau 1

P71 P72 … P7n

P11 P12 … P1n

P41 P42 … P4n

P21 P22 … P2n

P51 P52 … P5n

P81 P82 … P8n

P61 P62 … P6n

P31 P32 … P3n

P91 P92 … P9n

V1 V2 … Vn

V1 V2 … Vn

V1 V2 … Vn

V1 V2 … Vn

Insertion d’un nœud dans le réseau (1)

N1

(associé aux classes Cl1,Cl2,Cl3)

d1

d2

d3

e1

  • Étape 1:
    • Interrogation du classifieur distribué
    • Récupération des distances sémantiques

d1,d2,d3,e1

V

N2

(associé aux classes Cl4,Cl5,Cl6)

Nœud entrant

Classifieur

Vecteur thématique V

V

d4

d5

d6

e2

d4,d5,d6,e2

Cl4 = argmin{di}

V

e1 e2 e3

N3

(associé aux classes Cl7,Cl8,Cl9)

d7,d8,d9,e3

  • Étape 2:
    • Election de la classe gagnante
    • Construction du vecteur de localisation

d7

d8

d9

e3

insertion d un n ud dans le r seau 2
Insertion d’un nœud dans le réseau (2)

N1

(associé aux classes Cl1,Cl2,Cl3)

MAJ (Cl4)

  • Étape 3:
    • Notification de la classe gagnante
    • Envoi du vecteur de localisation à N2

N2

(associé aux classes Cl4,Cl5,Cl6)

Nœud entrant

MAJ (Cl4)

Ordonnanceur

Cl4

N1

N2

N3

e1 e2 e3

IP1

4

10

6

e1 e2 e3

{IP2, IP6, IP10,…}

8

15

IP2

6

  • Étape 4:
    • Tri des nœuds mémorisés comme

appartenant à Cl4

    • Récupération des k premières adresses

N3

(associé aux classes Cl7,Cl8,Cl9)

MAJ (Cl4)

construction de la table de voisinage
Construction de la table de voisinage
  • Trouver un bon compromis entre des liens de voisinage intra et inter clusters

Pour une table de voisinage de p adresses

-

-

-

-

-

-

-

-

-

-

-

Les k premiers nœuds du classement

Intra-cluster

Grille de neurones

p - k nœuds parmi les clusters voisins

Inter-cluster

strat gies de clusterisation
Stratégies de clusterisation

Clusterisé optimisé

Clusterisé

Gnutella

maintenance du syst me
Maintenance du système
  • Évolution de la taxonomie
    • En cas de modification de la taxonomie, il est important de pouvoir répercuter ces modifications sur les vecteurs thématiques
  • Régénération du Vecteur Thématique
    • Dès que de nouvelles données sont insérées dans les sources, le Vecteur Thématique doit être mis à jour.
    • Récupération d’un nouveau voisinage
mod le de co t
Modèle de coût
  • basé sur:
    • L’efficacité du traitement des requêtes de localisation
      • Nombre moyen de rebonds nécessaires à la localisation des nœuds pertinents
      • Courbes de Rappel / précision
    • Coût de maintien du système
      • Échanges de messages supplémentaires
  • Stage de DEA :
    • Comparaison de stratégies de clusterisation de réseau P2P par Julien Tanguy
exp rimentations
Expérimentations
  • Tests effectués
    • Par prototypage
      • Simulateur réparti (communication UDP)
    • Agents simulant les utilisateurs et les fournisseurs
    • Données fictives
    • Pondération aléatoire pour simuler les distances physiques
    • Pour l’instant, jusqu’à 1000 nœuds (limite due aux nombres d’instances de médiateurs par noeud)
performances 1

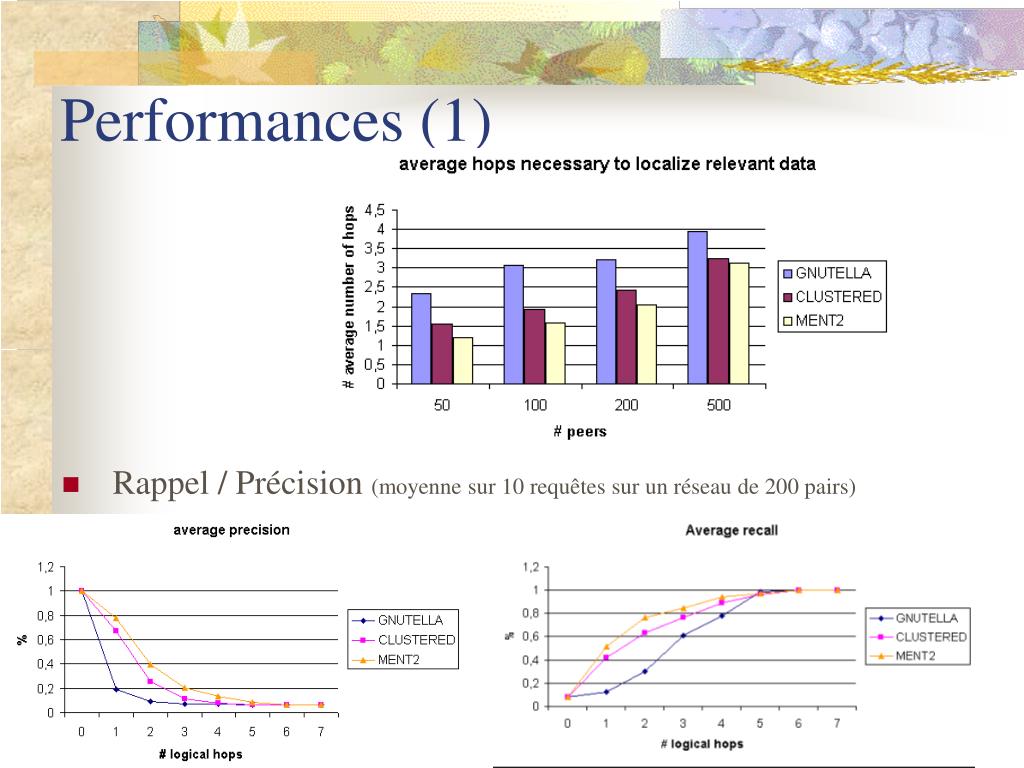

Performances (1)
  • Rappel / Précision (moyenne sur 10 requêtes sur un réseau de 200 pairs)
travaux connexes
Travaux connexes
  • P2P dédié au partage de données
      • PeerDB
      • Gossiping
      • Edutella
      • Piazza
      • PIER
      • PinS
  • P2P & Clustering
      • Semantic overlay network
      • Semantic small world
      • pSearch
conclusion
Conclusion
  • Architecture de médiation basée sur la complémentarité du pair-à-pair et des médiateurs
  • Schémas facilitant les échanges entre pairs:
    • Publication des données  Schéma publié
    • Intégration dynamique des schémas publiés  Schéma thématique
  • Schéma de médiation reflétant la réalité du réseau
  • Service de classification distribué et adapté à l’organisation sémantique des nœuds d’un réseau P2P
  • Classification consensuelle qui tient compte:
    • de la distance sémantique entre les nœuds
    • de la distance physique entre les nœuds
