  1. Tehničkaškola Ruđera Boškovića – Zagreb, Getaldićeva 4 Računalne mreže – izborni program Preklopnički orijentirana mreža By J.R.

  2. Slojeviti koncept mreže • Za mala i srednja poduzeća • Tri sloja: pristupni, distribucijski i jezgreni

  3. Pristupni sloj • Sadrži: • Osobna računala, IP telefone, pisače • koncentratore, prespojnike, rjeđe rutere, te bežične • pristupne točke • Zadaća: • - Osigurati pristup mreži , ali i kontrolu pristupa

  4. Distribucijski sloj • Prikuplja podatke pristupnog sloja i prosljeđuje ih • jezgrenom sloju • Kontrolira promet između virtualnih LAN-ova • - Sadrži prespojnike visokih performansi

  5. Jezgreni sloj • Temeljna mreža velike brzine • Spaja uređaje na Internet razinama • Prosljeđuje velike količine podataka

  6. Logička struktura mreže po slojevima ne znači da je i fizička struktura identična Fizička struktura

  7. Topološki dijagram (Logička struktura) • Pristupni sloj – bolji pregled povezivanja hostova • (npr.na jednom katu zgrade)

  8. - Ili na dva kata zgrade

  9. Karakteristike prespojnika pristupnog sloja a) Sigurnost porta Konfiguracija preklopnika mora osigurati visoki stupanj sigurnosti od neovlaštenog pristupa b) Konfiguracija virtualnih LAN-ova (VLAN) Unutar LAN-a moguće je konfigurirati i logički neovisne virtualne LAN-ove prema potrebi c) Brzine prijenosa od 100 Mbps i više

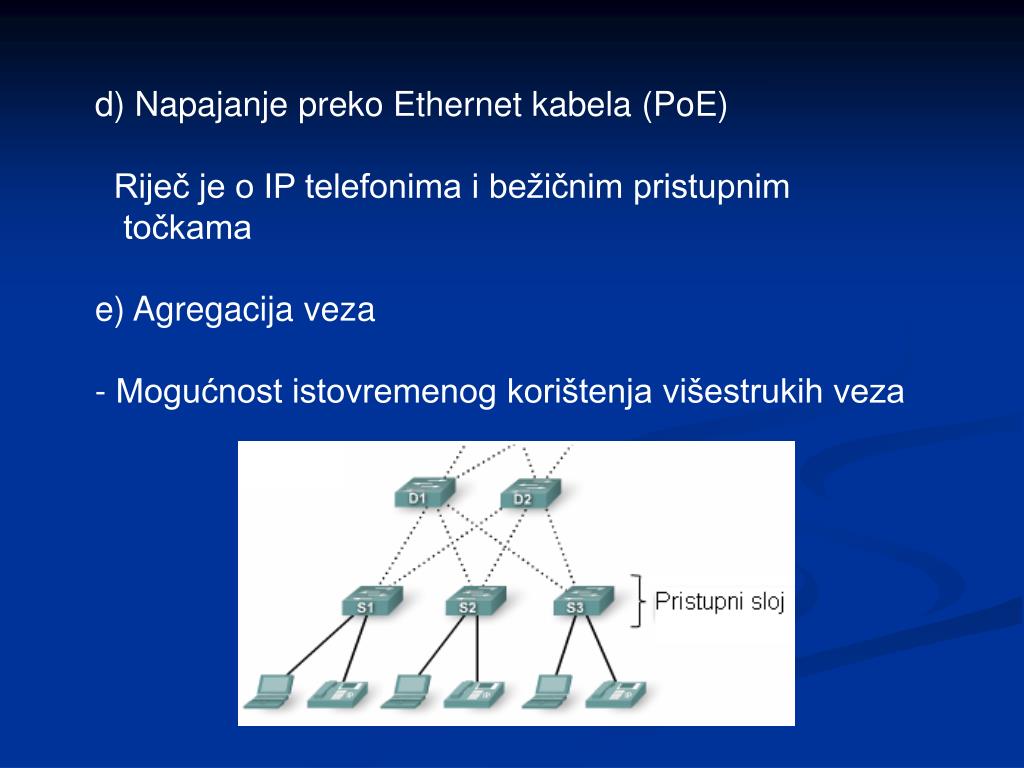

  10. d) Napajanje preko Ethernet kabela (PoE) • Riječ je o IP telefonima i bežičnim pristupnim • točkama • e) Agregacija veza • - Mogućnost istovremenog korištenja višestrukih veza

  11. Karakteristike prespojnika distribucijskog sloja • Omogućavaju ruting (usmjeravanje) između virtualnih • LAN-ova (VLAN) • Imaju veće mogućnosti procesiranja • Podržavaju neke funkcije uređaja sloja 3 OSI modela • (usmjernika) – kontrola prometa pomoću ACL • (Access liste) • - Redundancija i agregacija veza

  12. Karakteristike prespojnika jezgrenog sloja • - Agregacija tj.združivanje veza radi povećanja propusnosti • Redundancija radi brže konvergencije* • Posebni zahtjevi u pogledu napajanja i hlađenja • Mogućnost zamjene uređaja u radu *Konvergencija – ujednačavanje rada svih elemenata mreže u cilju postizanja stabilnosti

  13. Konvergentne mreže • Mreže visokih performansi koje omogućavaju istovremenu • glasovnu, video i podatkovnu komunikaciju • Veliki troškovi za opremu • Zahtjevno rukovođenje i održavanje • Glasovna i video komunikacija zahtijevaju prioritete • Podatkovna komunikacija zahtijeva pouzdanost
