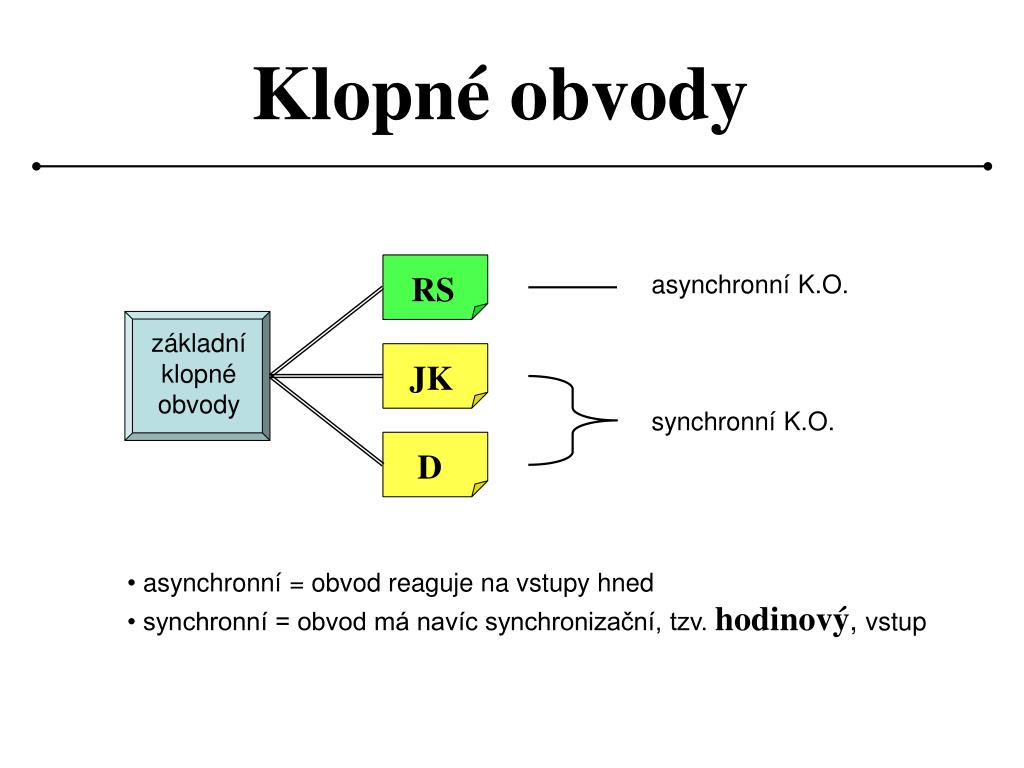

  1. Klopné obvody RS asynchronní K.O. základní klopné obvody JK synchronní K.O. D • asynchronní = obvod reaguje na vstupy hned • synchronní = obvod má navíc synchronizační, tzv. hodinový, vstup

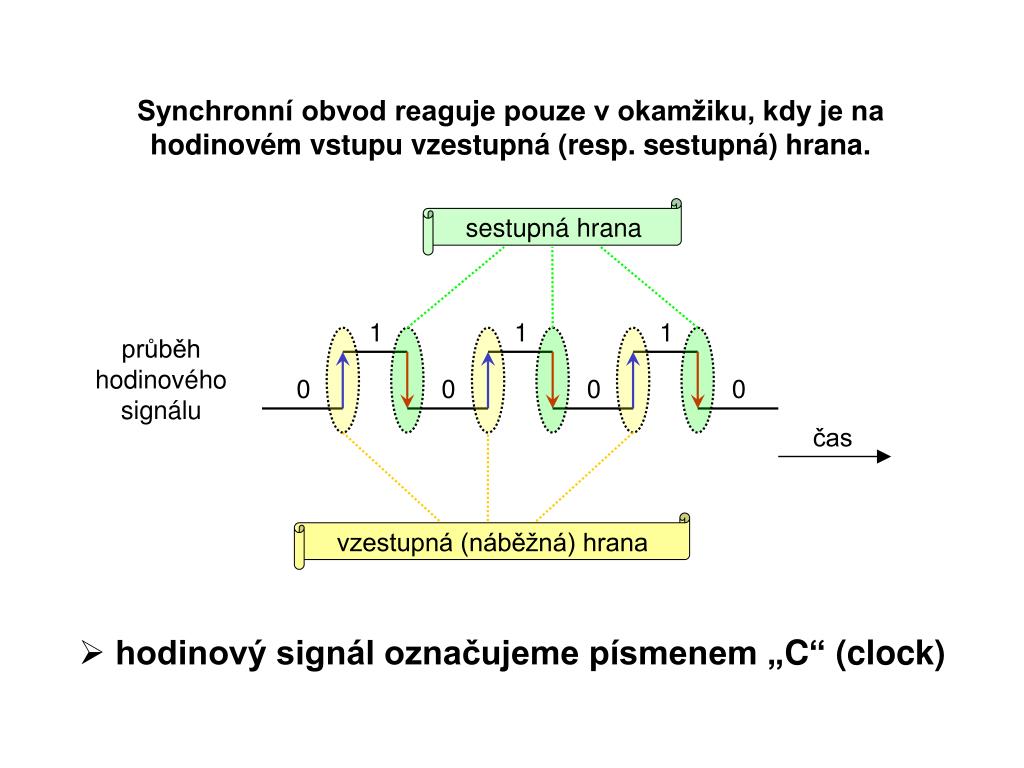

  2. Synchronní obvod reaguje pouze v okamžiku, kdy je na hodinovém vstupu vzestupná (resp. sestupná) hrana. sestupná hrana 1 1 1 průběh hodinového signálu 0 0 0 0 čas vzestupná (náběžná) hrana • hodinový signál označujeme písmenem „C“ (clock)

  3. Klopný obvod JK JK klopný obvod funguje podobně jako RS, jen je synchronní, tzn. nereaguje na vstupy hned, ale až v okamžiku, kdy přijde vzestupná hrana v hodinovém signálu. J K Q C J K C Q

  4. Klopný obvod D Klopný obvod D pouze kopíruje stav ze vstupu D na výstup Q v okamžiku, kdy přijde vzestupná hrana v hodinovém signálu. Je to základní paměť pro 1 bit. D Q C D C Q
