ΛΟΓΙΚΑ ΔΙΑΓΡΑΜΜΑΤΑ. Εισαγωγή. Τα λογικά διαγράμματα δείχνουν με ένα σχηματικό τρόπο την λύση ενός προβλήματος. Μελετούν με λεπτομέρεια συγκεκριμένο κομμάτι του συστήματος Είναι ανεξάρτητα από την γλώσσα προγραμματισμού που θα χρησιμοποιηθεί. Σύμβολα. Αρχή / Τέλος. Είσοδος Δεδομένων/

loader
I am the owner, or an agent authorized to act on behalf of the owner, of the copyrighted work described.
capcha
Download Presentation

PowerPoint Slideshow about 'ΛΟΓΙΚΑ ΔΙΑΓΡΑΜΜΑΤΑ' - flo


Download Now An Image/Link below is provided (as is) to download presentation

Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author.While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server.


- - - - - - - - - - - - - - - - - - - - - - - - - - E N D - - - - - - - - - - - - - - - - - - - - - - - - - -
Presentation Transcript
slide2
Εισαγωγή
  • Τα λογικά διαγράμματα δείχνουν με ένα σχηματικό τρόπο την λύση ενός προβλήματος.
  • Μελετούν με λεπτομέρεια συγκεκριμένο κομμάτι του συστήματος
  • Είναι ανεξάρτητα από την γλώσσα προγραμματισμού που θα χρησιμοποιηθεί
slide3
Σύμβολα

Αρχή / Τέλος

Είσοδος Δεδομένων/

Έξοδος Αποτελεσμάτων

Επεξεργασία

Απόφαση

Σύνδεσμος

slide4
Σύμβολα

Υποπρόγραμμα

Σχόλια

Ροή Δεδομένων

slide5
Ομοιόμορφος Σχεδιασμός Λ.Δ.
  • Το λογικό διάγραμμα πρέπει να αντιστοιχεί με το πρόγραμμα
  • Τα μηνύματα εισόδου και εξόδου στο λογικό διάγραμμα δεν είναι υποχρεωτικά.
  • Οι μεταβλητές που χρησιμοποιούνται σε λογικό διάγραμμα πρέπει να γράφονται με λατινικούς χαρακτήρες. Οι οδηγίες μπορούν να είναι στα Ελληνικά (διάβασε, τύπωσε, κτλ.).
slide6
Ομοιόμορφος Σχεδιασμός Λ.Δ.
  • Στις αποφάσεις στο λογικό διάγραμμα μπορούν να χρησιμοποιηθούν τα εξής: Αληθής – Ψευδής, ή Α – Ψ, ή Ναι – Όχι, ή Ν – Ο, ή True – False, ή T – F, ή Yes – No, ή Y - N.
  • Σε περίπτωση μαθηματικών πράξεων στο λογικό διάγραμμα, μπορούν να χρησιμοποιηθούν είτε μαθηματικά σύμβολα
  • Να γράφονται σχόλια, όπου είναι απαραίτητο
slide7
Ομοιόμορφος Σχεδιασμός Λ.Δ.
  • Σε περίπτωση διαδικασιών στο λογικό διάγραμμα, επιβάλλεται όπως χρησιμοποιούνται σχόλια στο υποπρόγραμμα, για τον καθορισμό των τυπικών παραμέτρων αναφοράς και των τυπικών παραμέτρων τιμών. Για παράδειγμα:
slide8

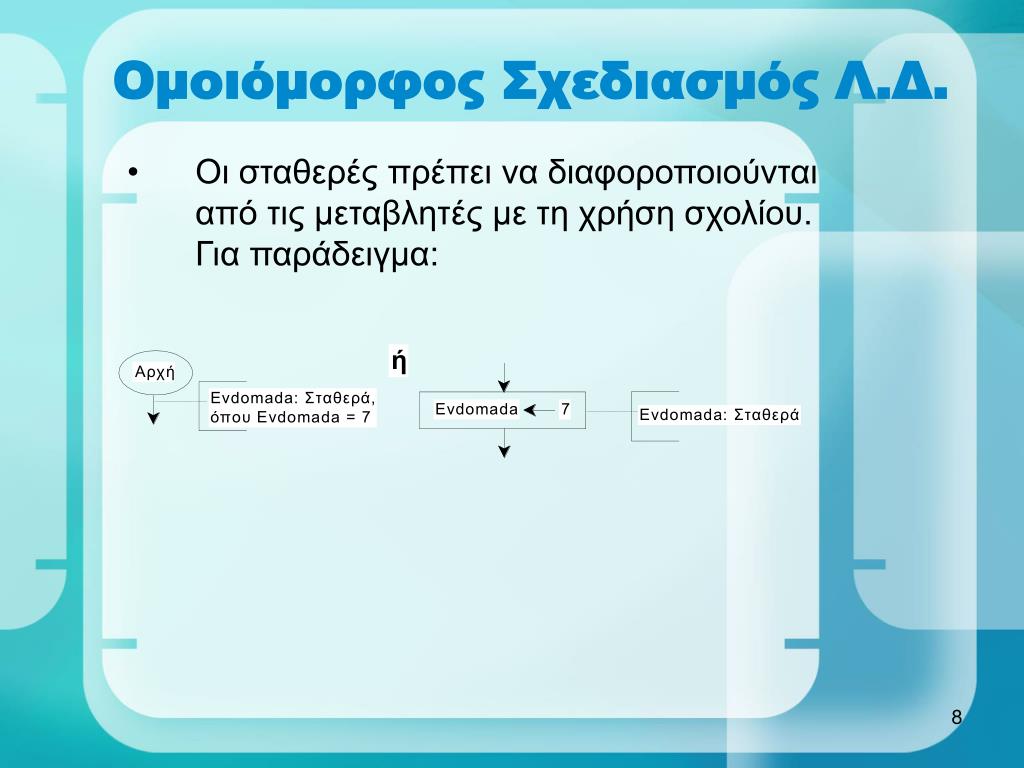

Ομοιόμορφος Σχεδιασμός Λ.Δ.
  • Οι σταθερές πρέπει να διαφοροποιούνται από τις μεταβλητές με τη χρήση σχολίου. Για παράδειγμα:
slide9
Ακολουθιακή Δομή
  • Στα προβλήματα ακολουθιακής δομής δεν χρειάζεται να χρησιμοποιήσουμε διακλαδώσεις.

Για παράδειγμα:

Να σχεδιάσετε λογικό διάγραμμα το οποίο να ζητά την ακτίνα του κύκλου και να υπολογίζει και παρουσιάζει το εμβαδόν και την περιφέρεια του.

(Σημείωση: Εμβαδόν Κύκλου = πr2 , Περιφέρεια Κύκλου = 2πr, π = 3.14)

slide10
Μετατροπή Λιρών σε Ευρώ

Αρχή

Σταθερά: isotimia

isotimia  1.7

Διάβασε CY

EurosCY * isotimia

Τύπωσε Euros

Τέλος

slide11
Δομή Διακλάδωσης και Περιπτωσιακή Δομή
  • Στην δομή διακλάδωσης και στην περιπτωσιακή δομή το πρόγραμμα πρέπει να ελέγξει μια λογική συνθήκη, ώστε να αποφασίσει την πορεία που θα ακολουθήσει.
slide13

y

Παράδειγμα 1

Εκφώνηση

Αρχή

Διάβασε a,b

a>=0

And

b>=0

True

False

Τύπωσε

«Λάθος Δεδομένα»

Τύπωσε y

Τέλος

slide14

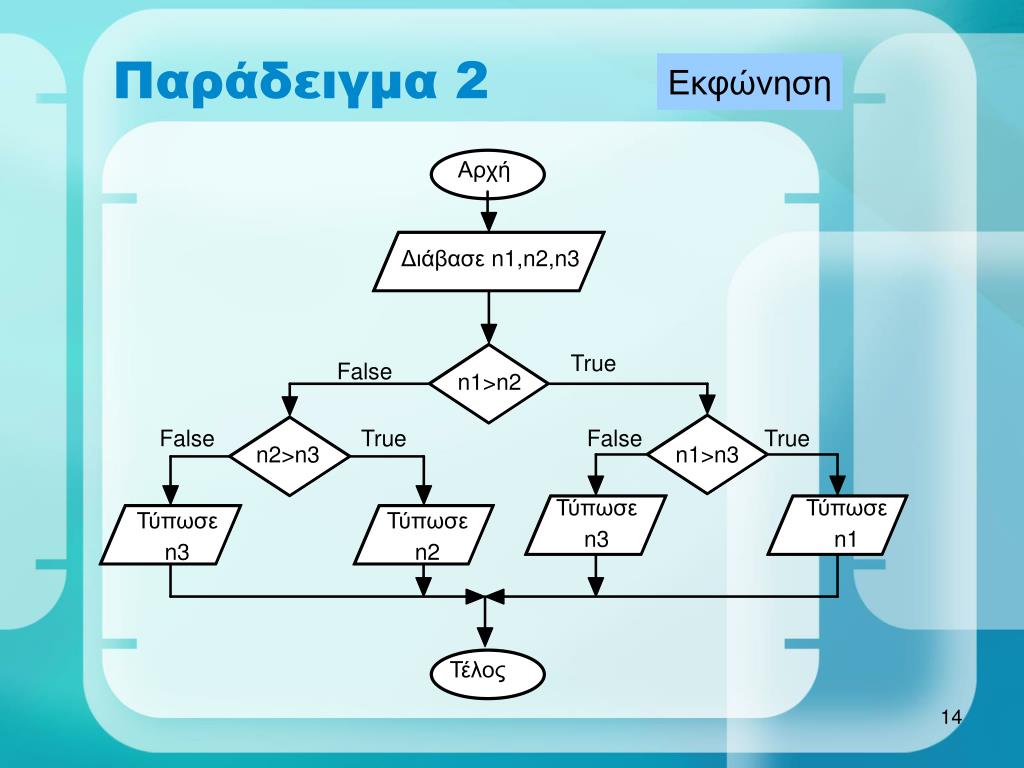

Παράδειγμα 2

Εκφώνηση

Αρχή

Διάβασε n1,n2,n3

True

False

n1>n2

False

True

False

True

n2>n3

n1>n3

Τύπωσε

n3

Τύπωσε

n1

Τύπωσε

n3

Τύπωσε

n2

Τέλος

slide15

Αρχή

Παράδειγμα 3

Διάβασε V

True

Εκφώνηση

Τύπωσε «Α»

19<=V<=20

False

True

16<=V<=18

Τύπωσε «B»

False

True

13<=V<=15

Τύπωσε «C»

False

True

10<=V<=12

Τύπωσε «D»

False

Τύπωσε «E»

Τέλος

slide16
Περιπτωσιακή Δομή

Αρχή

Διάβασε V

v

19-20

10-12

16-18

13-15

Αλλιώς

Τύπωσε «Α»

Τύπωσε «Β»

Τύπωσε «C»

Τύπωσε «D»

Τύπωσε «E»

Τέλος

slide17
Επαναληπτική Δομή
  • Χρησιμοποιείται όταν θέλουμε μια ομάδα εντολών να επαναληφθεί πολλές φορές.

Για παράδειγμα:

  • Εκτύπωση ενός πίνακα δεδομένων
  • Υπολογισμός αθροίσματος ή γινομένου
  • Έλεγχος τιμών μέχρι να δοθεί η σωστή τιμή.
slide19
Παράδειγμα 1

Sum

i

Αρχή

0

10

10

11

21

12

Sum 0

33

13

46

14

i 10

60

15

75

16

True

False

i<=15

SumSum+i

Τύπωσε Sum

ii+1

Τέλος

slide20
Παράδειγμα 2

Αρχή

Sum0

Counter0

i1

False

True

i<=10

Διάβασε Num

MOSum/ Counter

True

Num>0

Τύπωσε ΜΟ

CounterCounter+1

False

Τέλος

SumSum+Num

ii+1

slide21
Παράδειγμα 3

Αρχή

Σταθερά: ep

ep  0.04

Διάβασε

poso

Amountposo

Years0

False

True

Amount<2*poso

AmountAmount+Amount*ep

Τύπωσε Years

YearsYears+1

Τέλος

slide22
Παράδειγμα 4

Αρχή

Sum  1

time  1

p  1

p  2*p

timetime+1

SumSum+p

False

True

Sum>

2000

Τύπωσε

time

Τέλος
