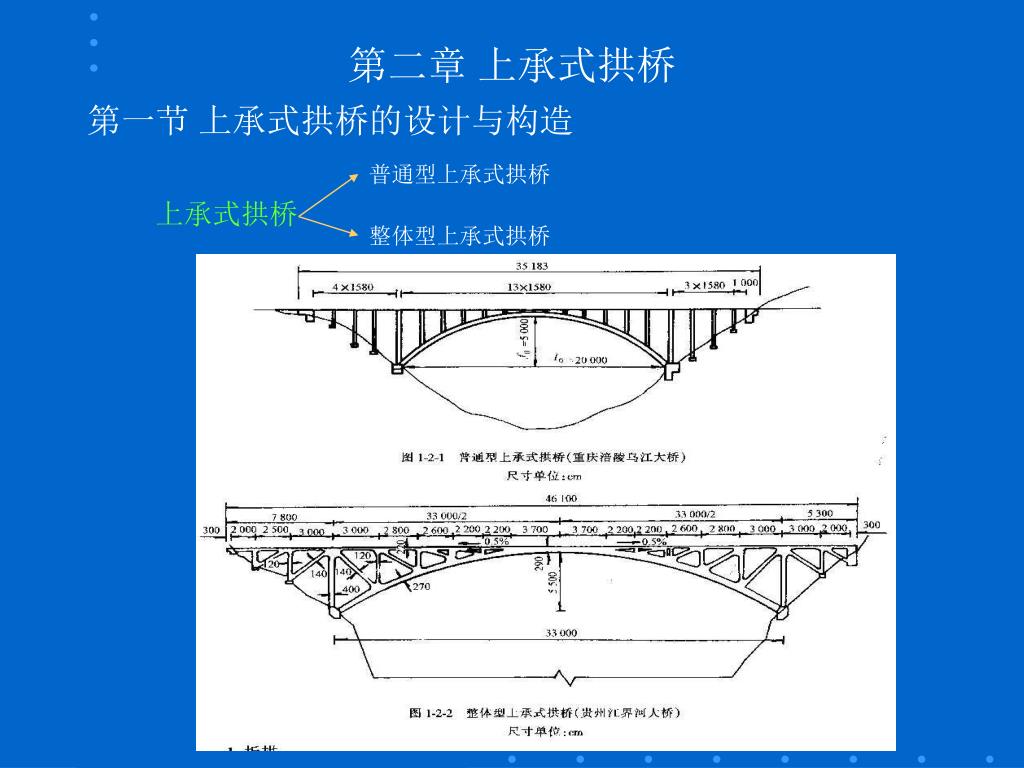

上承式拱桥 整体型上承式拱桥 第二章 上承式拱桥 普通型上承式拱桥 第一节 上承式拱桥的设计与构造
一、主拱的构造与尺寸拟定 根据主拱圈截面形式可分为:板拱,肋拱,双曲拱,箱形拱等。 1、板拱 板拱是指主拱(圈)采用整体实心矩形截面的拱。按照主拱所采用的材料,可分为石板拱、混凝土板拱和钢筋混凝土板拱等。这部分主要介绍钢筋混凝土板拱 (一)普通型上承式拱桥 • 板拱的宽度
拱顶厚度 对钢筋混凝土拱 拱脚厚度 其中 等截面(常用) 变截面(构造复杂) 拱圈的厚度 拱圈截面的变化规律 截面变化规律
拱截面正应力 其中N自拱顶向拱脚逐渐增大,但M变化复杂与结构体系和截面惯性矩I有关,下图为结构体系和截面惯性矩对弯矩的影响。
无铰拱通常可用惯性矩从拱顶向拱脚逐渐增大的变化(见下图),计算公式可采用Ritter公式:无铰拱通常可用惯性矩从拱顶向拱脚逐渐增大的变化(见下图),计算公式可采用Ritter公式: 上式中:I为任意截面的惯性矩; Id为拱顶截面的惯性矩; 为任意截面的拱轴线倾角; n拱厚变化系数,可用拱脚处的边界条件=1求得:
配筋 箍筋,应将上下缘主筋连系起来 分布钢筋:应设在主筋内侧 Ij和j分别为拱脚截面的惯性矩和倾角 • 钢筋混凝土板拱的构造 纵向受力钢筋:最小配筋率0.2%~0.4%

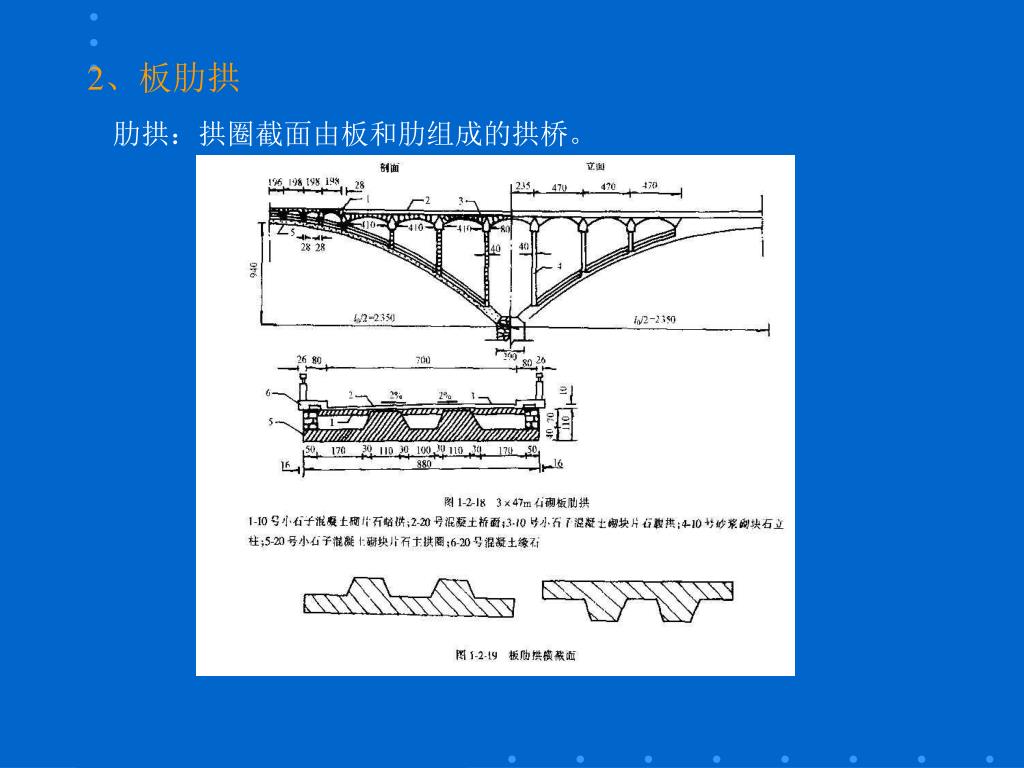

2、板肋拱 肋拱:拱圈截面由板和肋组成的拱桥。
3、肋拱 肋拱:用两条或多条分离的平行窄拱圈即拱肋作为主拱圈的拱具有自 重轻,恒载内力小,可以充分发挥钢筋混凝土等材料的性能,在 大中型拱桥中得到广泛应用 矩形,肋高h=(1/40~1/60)L,宽b=(0.5~2.0)h 工字形截面肋高h=(1/25~1/35)L,宽b=(0.4~0.5)h 肋拱截面形式 管形肋拱 箱形肋拱(后面介绍)
截面挖空率大 中性轴居中 主要特点 抗弯和抗扭刚度大,整体性好 制作要求高,吊装设备多 由多条U形肋组成的多室箱形截面 多条工形肋组成的多室箱形截面 截面组成方式 单箱多室截面 4、箱形板拱 箱形板拱:主拱圈由多室箱构成的拱,箱形拱通常采用预制拼装 施工。 多条闭合箱肋组成的多室箱形截面
同济大学桥梁系 拱式桥 叶爱君 拱桥细部构造 桥梁与道路结构
一般取桥宽的1.0~0.6倍 一般不小于跨径的1/20 h拱圈高度 L0 净跨度 取为0.6~0.8 拱圈高度 拱圈截面尺寸拟定 拱圈宽度 箱肋宽度 与吊装能力有关,一般1.2m~1.7m 顶底板厚度一般为15cm~22cm 两外腹板一般为12cm~15cm 内箱腹板一般为4cm~5cm 为保证安全,应进行压溃及局部应力检算 顶底板及腹板

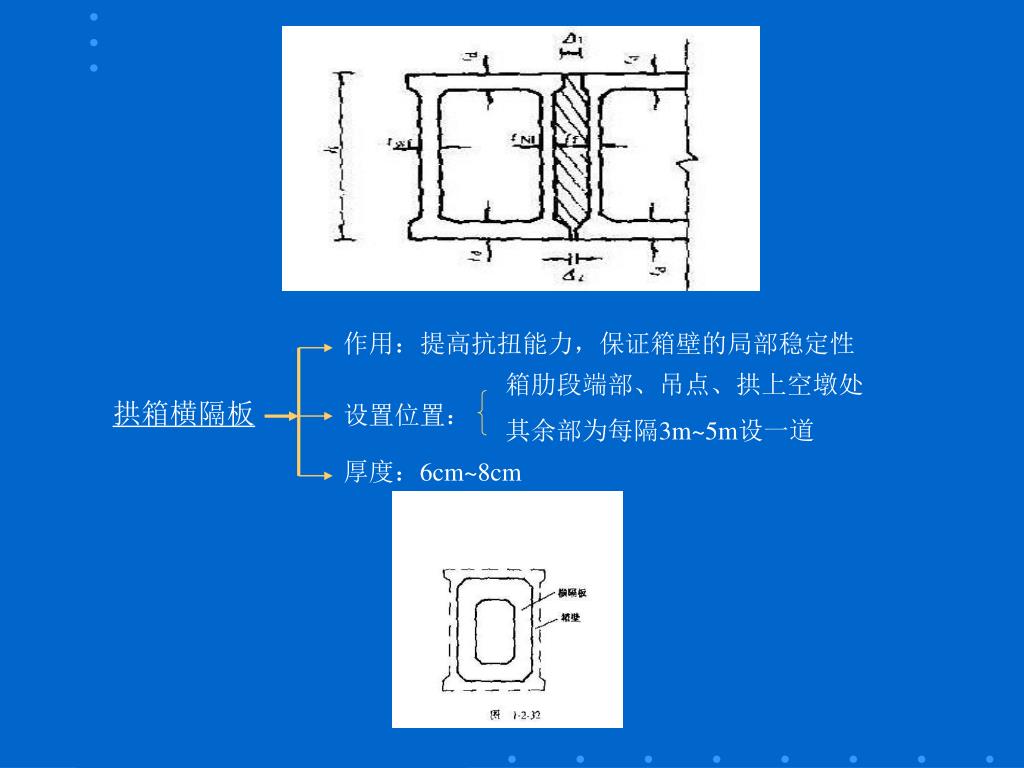

作用:提高抗扭能力,保证箱壁的局部稳定性 箱肋段端部、吊点、拱上空墩处 其余部为每隔3m~5m设一道 拱箱横隔板 厚度:6cm~8cm 设置位置:
横向联结 开口箱肋 闭口箱肋 作用:保证整体性 箱肋接头
钢筋布置:首先满足使用要求,其次满足施工(吊装等)阶段受力要求钢筋布置:首先满足使用要求,其次满足施工(吊装等)阶段受力要求
