  1. ( External Memory )

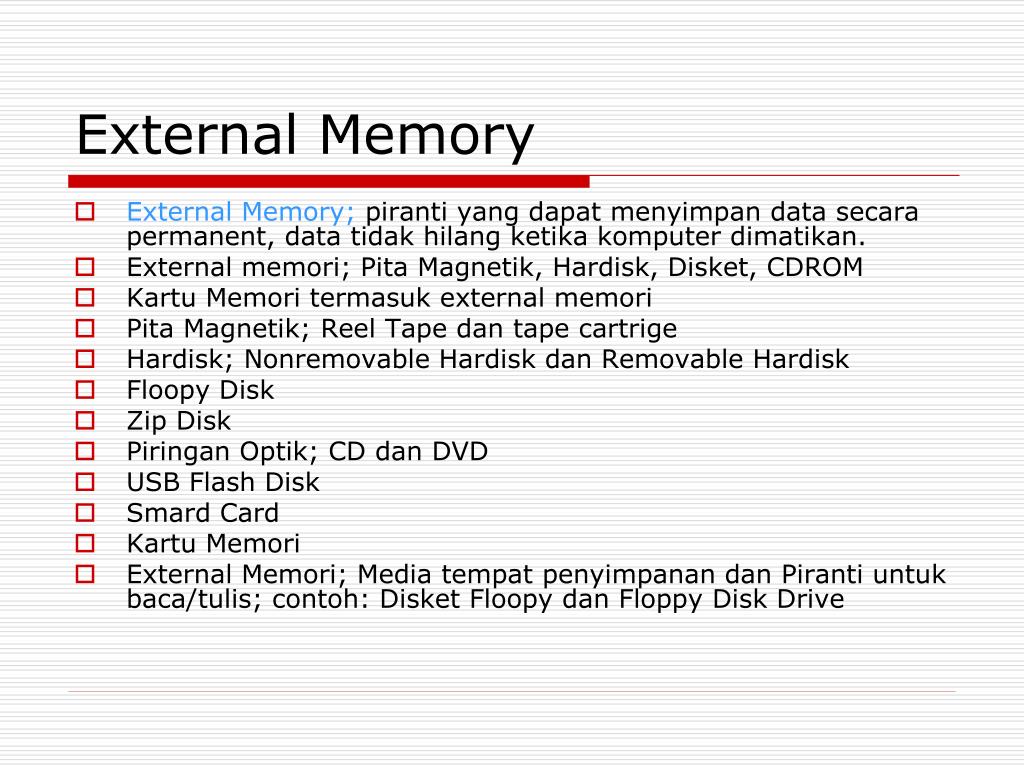

  2. External Memory • External Memory; piranti yang dapat menyimpan data secara permanent, data tidak hilang ketika komputer dimatikan. • External memori; Pita Magnetik, Hardisk, Disket, CDROM • Kartu Memori termasuk external memori • Pita Magnetik; Reel Tape dan tape cartrige • Hardisk; Nonremovable Hardisk dan Removable Hardisk • Floopy Disk • Zip Disk • Piringan Optik; CD dan DVD • USB Flash Disk • Smard Card • Kartu Memori • External Memori; Media tempat penyimpanan dan Piranti untuk baca/tulis; contoh: Disket Floopy dan Floppy Disk Drive

  3. Hampir semua memori eksternal yang banyak dipakai belakangan ini berbentuk disk/piringan sehingga operasi data dilakukan dengan perputaran piringan tersebut. Dari perputaran ini, dikenal satuan rotasi piringan yang disebut RPM (Rotation Per Minute). Makin cepat perputaran, waktu akses pun semakin cepat,namu makin besar juga tekanan terhadap piringan sehingga makin besar panas yang dihasilkan.

  4. Untuk media berkapasitas besar dikenal beberapa sitem yang ukuran RPM nya sebagai berikut • 3600 RPM Pre-IDE • 5200 RPM IDE • 5400 RPM IDE/SCSI • 7200 RPM IDE/SCSI • 10000 RPM SCSI

  5. Setiap memori eksternal memiliki alat baca dan tulis yang disebut head (pada harddisk) dan side (pada floppy). • Tiap piringan memiliki dua sisi head/side, yaitu sisi 0 dan sisi 1. Setiap head/side dibagi menjadi lingkaran lingkaran konsentris yang disebut track. • Kumpulan track yang sama dari seluruh head yang ada disebut cylinder. Suatu track dibagi lagi menjadi daerah-daerah lebih kecil yang disebut sector.

  6. Pita Magnetik • Pita Magnetik; terbuat dari bahan magnetik yang dilapisi plastik tipis seperti pita kaset. • Proses penyimpanan dilakukan dengan menyentuhkan tape head dengan pita, sehingga menimbulkan keausan pita. • Data pada pita magnetik direkam secara berurutan dengan menggunakan drive khusus untuk masing-masing jenis • Karena perekaman dilakukan secara sequential, untuk yang terletak ditengah pita, drive harus memutar ulang pita, hingga head mencapai pita, waktu yang dibutuhkan lama. • Pita magnetik banyak digunakan untuk Backup Data/Pengarsipan

  7. Kenapa untuk Backup..? • Pita Magnetik merupakan alat yang pertama muncul untuk backup • Kapasitas masing besar dibandingkan dengan penyimpanan lain • Kapasitas sekitar 66GB dan dapat dikompresi menjadi ratusan GB • Kecepatan putaran berkembang semakin tinggi mengakibatkan kecepatan meningkat

  8. Pita Magnetik • Reel Tape ; pita magnetik yang digulung dalam wadah berbentu lingkaran • Model penyimpanan reel tape dalam bentuk record, anatar record dipisah oleh pemisah dinamakan IBG (interblock gap) • Setiap bit dat 1 Byte data disimpan pada track berbeda • Penyimpanan dilengkapi dengan mekanisme pemeriksaan kesalahan • Jumlah Track yang tersedia lebih banyak dari jumlah bit dalam sebuah byte • Cartrige Tape; seperti kaset video atau seperti kaset audio • Pita magnetik mempunyai ukuran dengan istilah kepadatan pita (tape density) dalam BPI (byte/inchi) • Contoh: 9.600BPI = pita mengandung 9.600 byte dalam setiap inchi

  9. Cartrige Tape • Cartrige Tape; seperti kaset video atau seperti kaset audio • Pita magnetik mempunyai ukuran dengan istilah kepadatan pita (tape density) dalam BPI (byte/inchi) • Contoh: 9.600BPI = pita mengandung 9.600 byte dalam setiap inchi

  10. Teknologi Pita Magnetik • QIC • Travan • DAT • 8mm • Mammoth • AIT Technology • Digital Linear Tape • Super DLT • Technology ADR • Lienar Tape Open/LTO • Technology VXA

  11. Floopy Disk Drive

  12. Floppy disk drive yang menjadi standar pemakaian terdiri dari 2 ukuran yaitu 5.25” dan 3.5” yang masing-masing memiliki 2 tipe kapasitas Double Density (DD) dan High Density (HD). • Floppy disk 5.25” kapasitasnya adalah 360 Kbytes (untuk DD) dan 1.2 Mbytes (untuk HD). • Sedangkan floppy disk 3.5” kapasitasnya 720 Kbytes (untuk DD) dan untuk HD)

  13. Kecepatan Disk Drive

  14. Floopy Disk/Disket

  15. Reel Tape

  16. Tape Cartrige

  17. Quarter Inch Tape/QIC • Banyak digunakan pada PC Tunggal karena harganya murah • Tape QIC secara otomatis mengoreksi data yang baru saja di tulis dan jika menemui kesalahan otomatis akan menuliskan kemabali ke bagian pita berikutnya • Kelemahan; Pada Kompatibelitas, tidak semua kompetibel, karena menggunakan 72 track (jalur penulisan data pada pita) • Saat ini mempunyai maksimal 144 track, dengan kemampuan merekam data 10-13GB

  18. QIC Tape

  19. Travan Tape • Menggunakan Format TR-5 memiliki Track 108 Tarck • Kemampuan Penyimpanan 10GB/20GB • Kecepatan Transfer data 1Mbps

  20. Travan Tape

  21. Digital Audio Tape/DAT • Dipergunakan untuk merekam pada pita dengan lebar 4mm dengan menggunakan teknik perekam helical sacan • Helical Scan adalah teknik yang digunakan untuk merekam pada video tape dengan kecepatan putaran 2000RPM

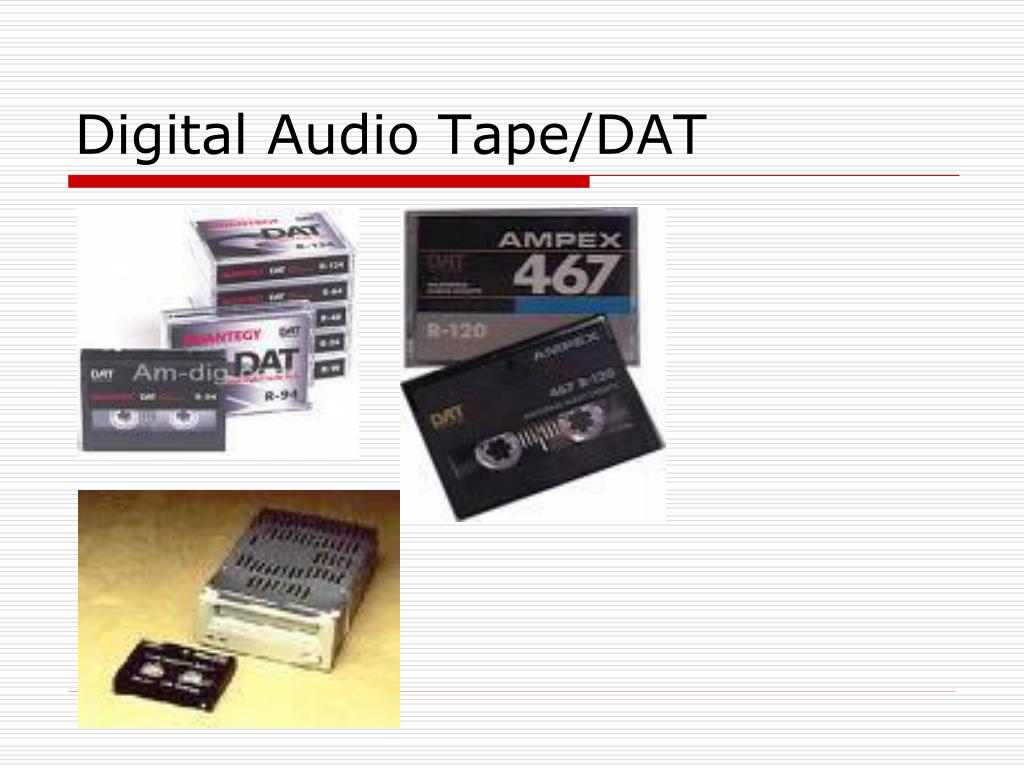

  22. Digital Audio Tape/DAT

  23. 8mm dan Mammoth Tape

  24. Tape Cartridge AIT

  25. Digital Linear Tape

  26. Super DLT

  27. Advanced Digital Recording/ADR

  28. Linear Tape Open/LTO

  29. VXA Tape Technology

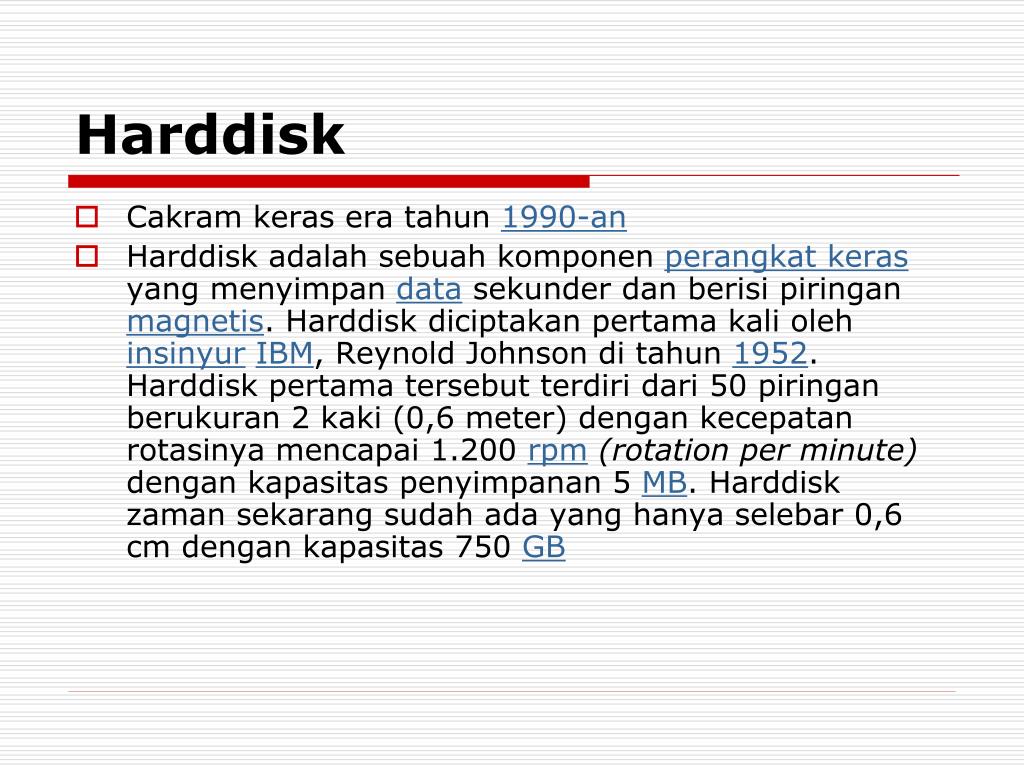

  30. Harddisk • Cakram keras era tahun 1990-an • Harddisk adalah sebuah komponen perangkat keras yang menyimpan data sekunder dan berisi piringan magnetis. Harddisk diciptakan pertama kali oleh insinyurIBM, Reynold Johnson di tahun 1952. Harddisk pertama tersebut terdiri dari 50 piringan berukuran 2 kaki (0,6 meter) dengan kecepatan rotasinya mencapai 1.200 rpm(rotation per minute) dengan kapasitas penyimpanan 5 MB. Harddisk zaman sekarang sudah ada yang hanya selebar 0,6 cm dengan kapasitas 750 GB

  31. Seperti halnya floppy disk dan Iomega Zip drive, harddisk juga dapat menangani penulisan berulang kali dengan kecepatan yang relatif jauh lebih cepat dibandingkan dengan floppy disk. • Tapi sayangnya, terdapat kendala dalam segi mobilitas, karena untuk memindah-mindahkan harddisk berarti (harddisk tersimpan di dalam CPU). Ternyata, kendala ini telah dapat diatasi dengan adanya konsep Removable Harddisk. • Hardsik dibentuk berupa cartridge, yang dipasang pada removable rack yang terambung pada power supplay dan kabel data IDE Interface-nya. Data yang disimpan dalam harddisk tidak akan hilang ketika tidak diberi tegangan listrik. Dalam sebuah harddisk, biasanya terdapat lebih dari satu piringan untuk memperbesar kapasitas data yang dapat ditampung.

  32. Komponen Harddisk • Piringan logam (platter) yang berfungsi sebagai tempat penyimpan data. Jumlah piringan ini beragam, mulai 1, 2,3 atau lebih. Piringan ini diberi lapisan bahan magnetis yang sangat-sangat tipis (ketebalan dalam orde per sejuta inchi). Pada saat ini digunakan teknologi thin film (seperti pada prosesor) untuk membuat lapisan tersebut.

  33. Head, berupa kumparan. Head pada hard disk berbeda dengan head pada tape. Pada tape proses baca dan tulis (rekam) menggunakan dua head yang berbeda, sedangkan pada hard disk proses baca dan tulis menggunakan head yang sama. HD biasanya memiliki head untuk tiap-tiap sisi platter, untuk hard disk dengan 2 platter dapat memiliki sampai 4 head, hard disk dengan 3 platter dapat memiliki sampai 6 platter. Tetapi tidak berarti hardisk dengan 16 head harus memiliki 8 platter. Di sinilah kita kenal teknik translasi. Teknik ini akan diulas di bawah.

  34. Rangkaian Elektronik pada PCB (printed circuit board) , terdiri dari: • Rangkaian penguat untuk pembacaan (read preamplifier) yang diperlukan karena signal yang diperoleh head dari piringan sangat lemah. • DSP (digital signal processor), untuk proses yang berhubungan dengan sinyal-sinyal digital, seperti konversi sinyal listrik yang datang menjadi sinyal digital yang akan dituliskan ke piringan. • chip memory, digunakan sebagai cache buffer • Konektor, untuk melakukan komunikasi dengan CPU. Untuk HD IDE, jumlahnya 40 pin • Spindle dan actuator arm motor controller, untuk mengontrol putaran piringan dan peletakkan head baca/tulis.

  35. Motor dari hard disk berfungsi untuk memutar platter. Ketika komputer distart, motor ini mulai bekerja dan memperdengarkan suara yang khas. Jika suara ini tidak benar maka dapat diduga bahwa motor HD tidak bekerja dengan baik.

  36. Kecepatan putar motor ini mulai dari 3600 rpm sampai 10000 rpm dengan arah berlawanan dengan arah perputaran jarum jam (counter-clockwise). Putaran yang sangat cepat ini mengakibatkan adanya gaya pada permukaan piringan yang disebabkan oleh udara. Gaya ini memungkinkan head untuk mengambang pada ketinggian beberapa mikro inchi di atas permukaan platter/piringan. di atas piringan. Drive semacam ini disebut bernoulli drive. “Ketinggian” ini jauh lebih kecil dibanding ukuran rambut manusia, apalagi debu dari rokok.

  37. Jarak yang dekat ini dimaksudkan agar head dapat membaca atau menulis dengan kerapatan yang tinggi. Dengan jarak sedekat itu, Anda tidak perlu terlalu takut. Hard disk sudah dirancang agar dalam keadaan normal (harap diingat) head tidak menyentuh permukaan platter. Jika hard disk dimatikan, maka piringan akan berhenti berputar akibatnya gaya yang mengangkat head akan hilang dan head akan mendarat di piringan. Lokasi pendaratan head sudah ditentukan pada daerah tertentu yang disebut landing zone (LZone) sehingga tidak akan merusak data yang ada pada daerah lain.

  38. Jika dalam keadaan bekerja head sedikit saja tergoncang, maka akan menyebabkan head akan menyentuh permukaan piringan dan kemungkinan besar akan menyebabkan kehilangan data, kerusakan sebagian kecil dari piringan akan merusak head atau seluruh piringan. Bayangkan jika pada saat tertempel pada piringan akibat ada goncangan ada perintah bergerak ke tempat lain, maka head akan meninggalkan "jejak-jejak" bad sector pada piringan hard disk. Tapi pembuat hard disk sudah merancang agar head tetap stabil dalam kondisi goncangan tertentu, saat ini goncangan yang dapat ditoleransi mencapai 70 sampai 100 kali gravitasi (70-100 G).

  39. Head adalah komponen yang paling mahal dari hard disk dan karakteristik head sangat menentukan kinerja hard disk. Head terbuat dari bahan magnetis dengan bentuk seperti "C". Kumparan (koil) yang terbuat dari kawat mengelilingi head. Pada saat menulis, arus yang melewati koil akan menimbulkan medan magnet yang digunakan untuk memagnetisasi permukaan platter. Sedangkan pada saat membaca, medan magnet pada permukaan platter akan menimbulkan arus pada koil ini.

  40. Teknologi Interface Harddisk • ATA (IDE)AT Attachment (ATA) adalah antarmuka standar untuk menghubungkan peranti penyimpanan seperti hard disk, drive CD-ROM, atau DVD-ROM di komputer. ATA singkatan dari Advance Technology Attachment. Standar ATA dikelola oleh komite yang bernama X3/INCITS T13. ATA juga memiliki beberapa nama lain, seperti IDE (Integrated Drive Electronics ) dan ATAPI. Karena diperkenalkannya versi terbaru dari ATA yang bernama Serial ATA, versi ATA ini kemudian dinamai Parallel ATA (PATA) untuk membedakannya dengan versi Serial ATA yang baru.

  41. Parallel ATA hanya memungkinkan panjang kabel maksimal hanya 18 inchi (46 cm) walaupun banyak juga produk yang tersedia di pasaran yang memiliki panjang hingga 36 inchi (91 cm). Karena jaraknya pendek, PATA hanya cocok digunakan di dalam komputer saja. PATA sangat murah dan lazim ditemui di komputer.Nama standar ini awalnya adalah PC/AT Attachment. Fitur utamanya adalah bisa mengakomodasi koneksi langsung ke ISA BUS 16-bit sehingga dinamai AT Bus. Nama ini kemudian disingkat menjadi AT Attachment untuk mengatasi masalah hak cipta.

  42. SATASATA adalah pengembangan dari ATA. SATA didefinisikan sebagai teknologi yang didesain untuk menggantikan ATA secara total.Adapter dari serial ATA mampu mengakomodasi transfer data dengan kecepatan yang lebih tinggi dibandingkan dengan ATA sederhana.Antarmuka SATA generasi pertama dikenal dengan nama SATA/150 atau sering juga disebut sebagai SATA 1. SATA 1 berkomunikasi dengan kecepatan 1,5 GB/s. Kecepatan transfer uncoded-nya adalah1,2 GB/s. SATA/150 memiliki kecepatan yang hampir sama dengan PATA/133, namun versi terbaru SATA memiliki banyak kelebihan (misalnya native command queuing) yang menyebabkannya memiliki kecepatan lebih dan kemampuan untuk melakukan bekerja di lingkunganmultitask.

  43. Di awal periode SATA/150, para pembuat adapter dan drive menggunakan bridge chip untuk mengonversi desain yang ada dengan antarmuka PATA. Peranti bridge memiliki konektor SATA dan memiliki beberapa konektor daya. Secara perlahan-lahan, produk bridge mengakomodasi native SATA. Saat ini kecepatan SATA adalah 3GB/sdan para ahli sekarang sedang mendesain teknologi untuk SATA 6GB/s.Kabel power dan kabel SATA mengalami perubahan yang cukup signifikan dibandingkan kabel Parallel ATA. Kabel data SATA menggunakan 7 konduktor di mana 4 di antaranya adalah line aktif untuk data. Oleh karena bentuknya lebih kecil, kabel SATA lebih mudah digunakan di ruangan yang lebih sempit dan lebih efisien untuk pendinginan.

  44. SCSISCSI (Small Computer System Interface) dibaca “skasi” adalah standar yang dibuat untuk keperluan transfer data antara komputer dan periferal lainnya. Standar SCSI mendefinisikan perintah-perintah,protokol dan antarmuka elektrik dan optik yang diperlukan. SCSI menawarkan kecepatan transfer data yang paling tinggi di antara standar yang lainnya. Penggunaan SCSI paling banyak terdapat di hard disk dan tape drive.Namun, SCSI juga terdapat pada scanner, printer, dan peranti optik(DVD, CD, dan lainnya). Standar SCSI digolongkan sebagai standar yang device independent sehingga secara teoritis SCSI bisa diterapkandi semua tipe hardware.
