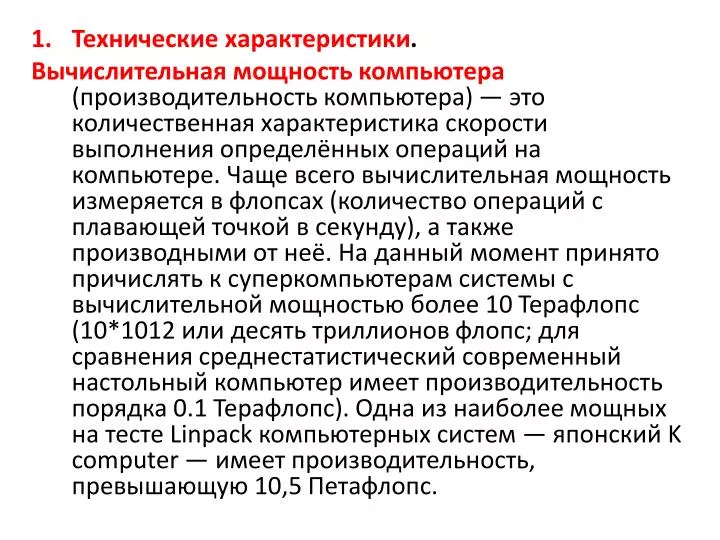

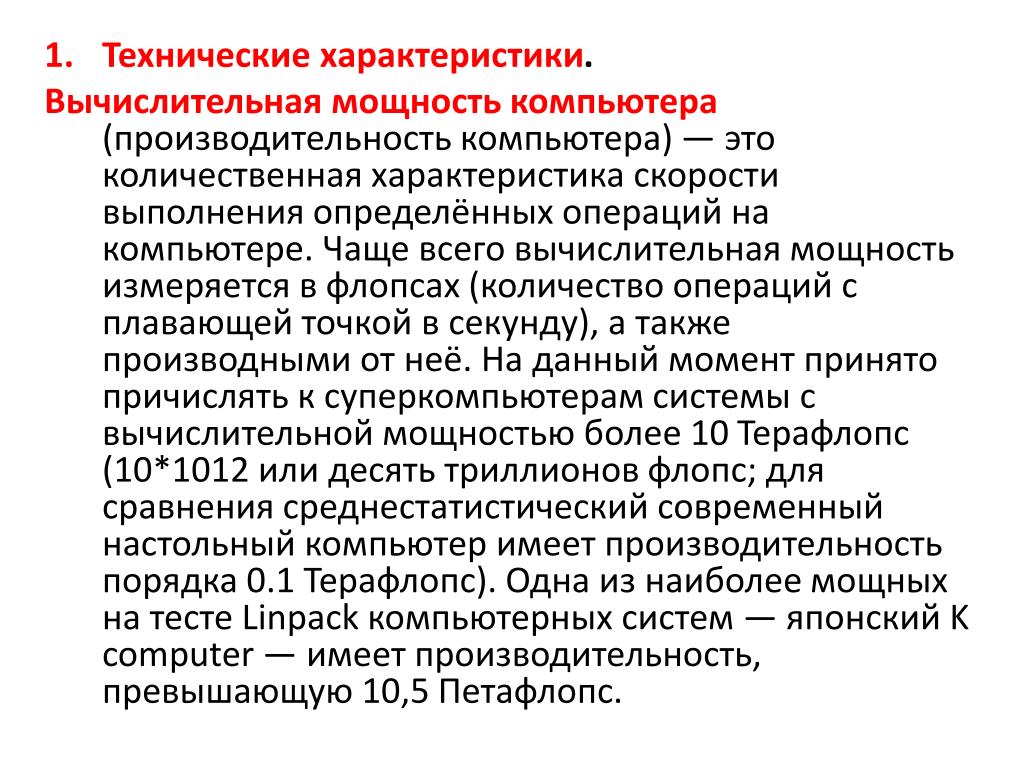

  1. Технические характеристики. Вычислительная мощность компьютера (производительность компьютера) — это количественная характеристика скорости выполнения определённых операций на компьютере. Чаще всего вычислительная мощность измеряется в флопсах (количество операций с плавающей точкой в секунду), а также производными от неё. На данный момент принято причислять к суперкомпьютерам системы с вычислительной мощностью более 10 Терафлопс (10*1012 или десять триллионов флопс; для сравнения среднестатистический современный настольный компьютер имеет производительность порядка 0.1 Терафлопс). Одна из наиболее мощных на тесте Linpack компьютерных систем — японский K computer — имеет производительность, превышающую 10,5 Петафлопс.

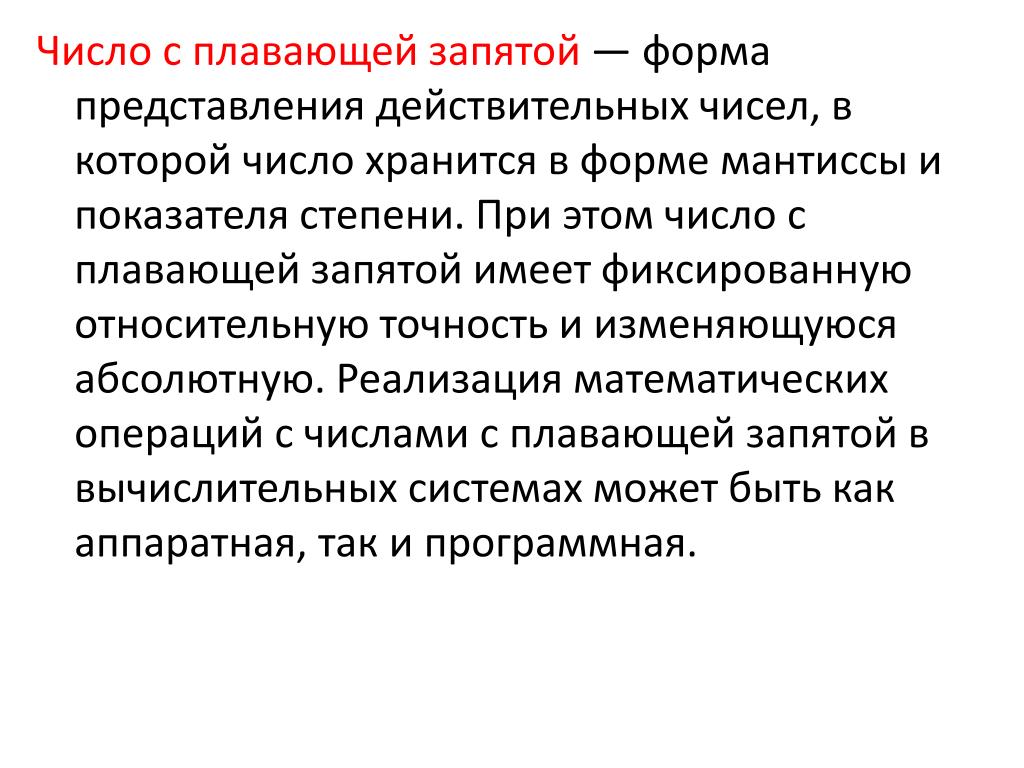

  2. Число с плавающей запятой — форма представления действительных чисел, в которой число хранится в форме мантиссы и показателя степени. При этом число с плавающей запятой имеет фиксированную относительную точность и изменяющуюся абсолютную. Реализация математических операций с числами с плавающей запятой в вычислительных системах может быть как аппаратная, так и программная.

  3. Экспоненциа́льнаяза́пись — представление действительных чисел в виде мантиссы и порядка. Удобна при представлении очень больших и очень малых чисел, а также для унификации их написания. N=M*np, где N — записываемое число; M — мантисса; n — основание показательной функции; p (целое) — порядок; np — характеристика числа. Примеры: 1 000 000 (один миллион):1,0*106 ; N = 1 000 000, M = 1,0, n = 10, p = 6. 1 201 000 (один миллион двести одна тысяча):1,201*106 ; N = 1 201 000, M = 1,201, n = 10, p = 6. −1 246 145 000 (минус один миллиард двести сорок шесть миллионов сто сорок пять тысяч):-1,246145*109 ; N = −1 246 145 000, M = −1,246145, n = 10, p = 9. 0,000001 (одна миллионная):1,0*10-6; N = 0,000001, M = 1,0, n = 10, p = −6. 0,000000231 (двести тридцать одна миллиардная):2,31*10-7; N = 0,000000231, M = 2,31, n = 10, p = −7.

  4. Тактовая частота определяет количество элементарных операций (тактов), выполняемые процессором за единицу времени. Тактовая частота современных процессоров измеряется в МГц (1 Гц соответствует выполнению одной операции за одну секунду, 1 МГц=106 Гц). Чем больше тактовая частота, тем больше команд может выполнить процессор, и тем больше его производительность. Первые процессоры, которые использовались в ПК, работали на частоте 4,77 МГц, сегодня рабочие частоты современных процессоров достигают отметки в 4 ГГц (1 ГГц = 103 МГц).

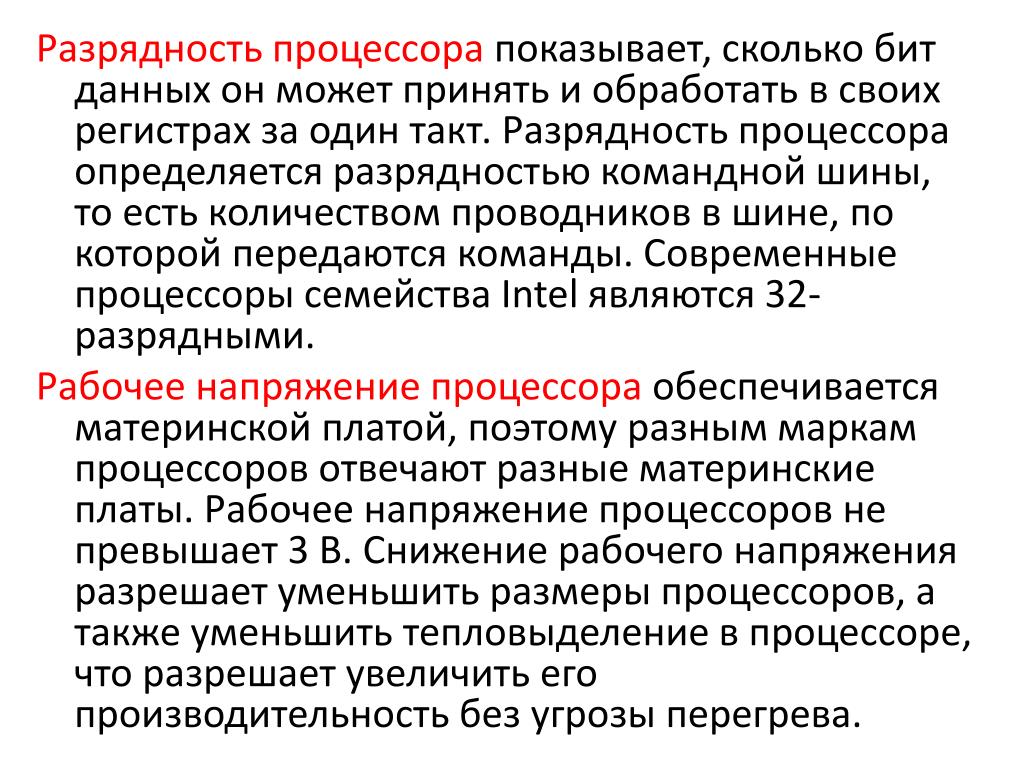

  5. Разрядность процессора показывает, сколько бит данных он может принять и обработать в своих регистрах за один такт. Разрядность процессора определяется разрядностью командной шины, то есть количеством проводников в шине, по которой передаются команды. Современные процессоры семейства Intel являются 32-разрядными. Рабочее напряжение процессора обеспечивается материнской платой, поэтому разным маркам процессоров отвечают разные материнские платы. Рабочее напряжение процессоров не превышает 3 В. Снижение рабочего напряжения разрешает уменьшить размеры процессоров, а также уменьшить тепловыделение в процессоре, что разрешает увеличить его производительность без угрозы перегрева.

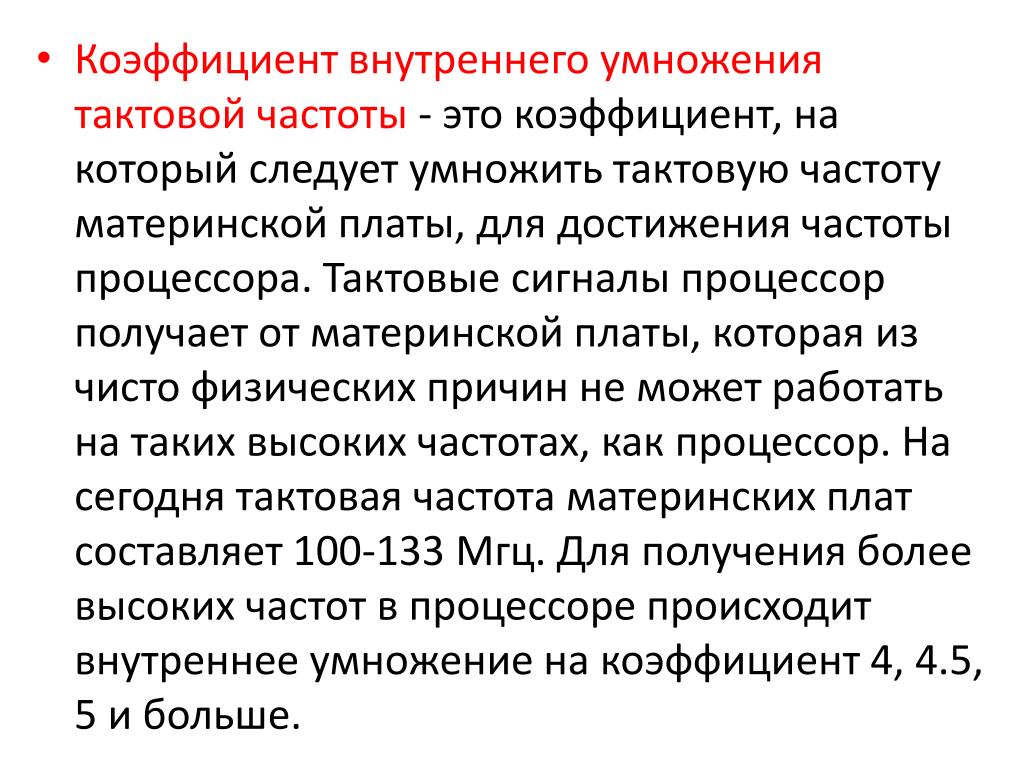

  6. Коэффициент внутреннего умножения тактовой частоты - это коэффициент, на который следует умножить тактовую частоту материнской платы, для достижения частоты процессора. Тактовые сигналы процессор получает от материнской платы, которая из чисто физических причин не может работать на таких высоких частотах, как процессор. На сегодня тактовая частота материнских плат составляет 100-133 Мгц. Для получения более высоких частот в процессоре происходит внутреннее умножение на коэффициент 4, 4.5, 5 и больше.

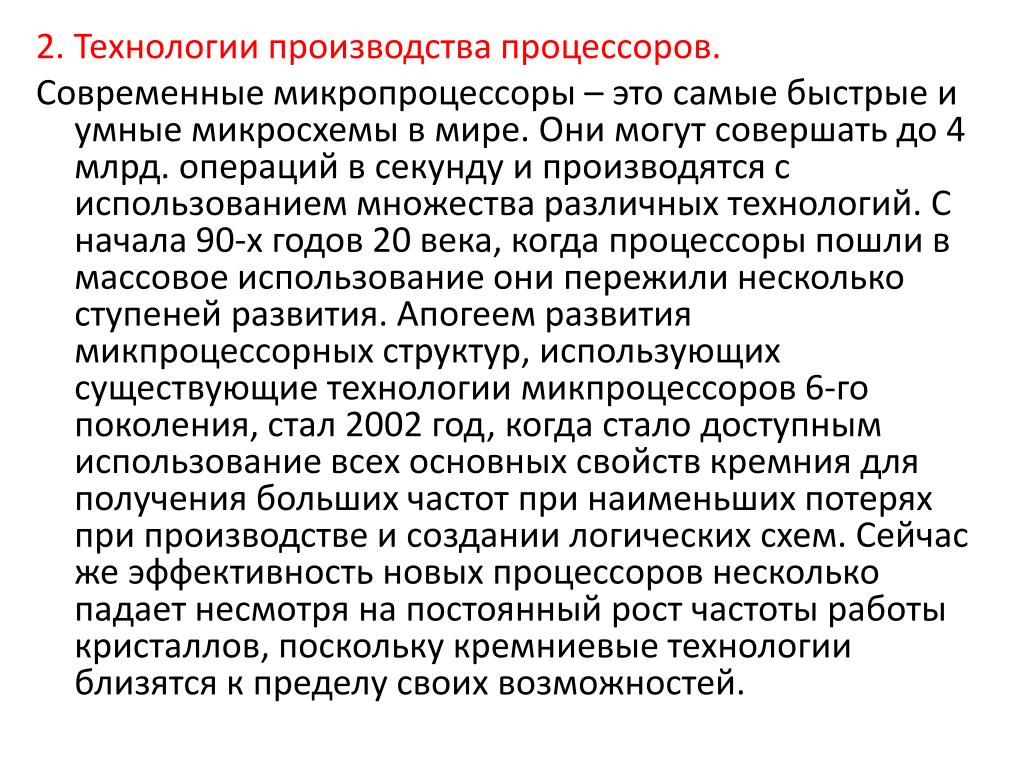

  7. 2. Технологии производства процессоров. Современные микропроцессоры – это самые быстрые и умные микросхемы в мире. Они могут совершать до 4 млрд. операций в секунду и производятся с использованием множества различных технологий. С начала 90-х годов 20 века, когда процессоры пошли в массовое использование они пережили несколько ступеней развития. Апогеем развития микпроцессорных структур, использующих существующие технологии микпроцессоров 6-го поколения, стал 2002 год, когда стало доступным использование всех основных свойств кремния для получения больших частот при наименьших потерях при производстве и создании логических схем. Сейчас же эффективность новых процессоров несколько падает несмотря на постоянный рост частоты работы кристаллов, поскольку кремниевые технологии близятся к пределу своих возможностей.

  8. Изготовление микропроцессора - это сложнейший процесс, включающий более 300 этапов. Микропроцессоры формируются на поверхности тонких круговых пластин кремния - подложках, в результате определенной последовательности различных процессов обработки с использованием химических препаратов, газов и ультрафиолетового излучения. Подложки обычно имеют диаметр 200 миллиметров, или 8 дюймов. Однако корпорация Intel уже перешла на пластины диаметром 300 мм, или 12 дюймов. Новые пластины позволяют получить почти в 4 раза больше кристаллов, и выход годных значительно выше. Пластины изготавливают из кремния, который очищают, плавят и выращивают из него длинные цилиндрические кристаллы. Затем кристаллы разрезают на тонкие пластины и полируют их до тех пор, пока их поверхности не станут зеркально гладкими и свободными от дефектов. Далее последовательно циклически повторяясь производят термическое оксидирование (формирование пленки SiO2), фотолитографию, диффузию примеси (фосфор), эпитаксию (наращивание слоя).

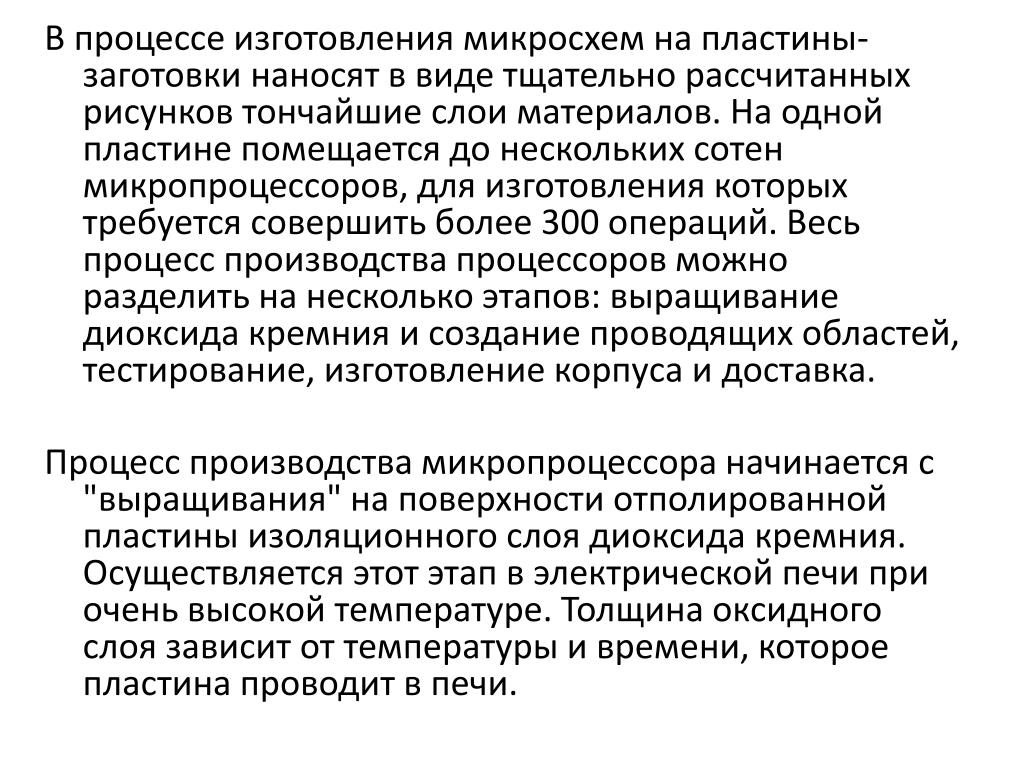

  9. В процессе изготовления микросхем на пластины-заготовки наносят в виде тщательно рассчитанных рисунков тончайшие слои материалов. На одной пластине помещается до нескольких сотен микропроцессоров, для изготовления которых требуется совершить более 300 операций. Весь процесс производства процессоров можно разделить на несколько этапов: выращивание диоксида кремния и создание проводящих областей, тестирование, изготовление корпуса и доставка. Процесс производства микропроцессора начинается с "выращивания" на поверхности отполированной пластины изоляционного слоя диоксида кремния. Осуществляется этот этап в электрической печи при очень высокой температуре. Толщина оксидного слоя зависит от температуры и времени, которое пластина проводит в печи.

  10. Затем следует фотолитография - процесс, в ходе которого на поверхности пластины формируется рисунок-схема. Сначала на пластину наносят временный слой светочувствительного материала – фоторезист, на который с помощью ультрафиолетового излучения проецируют изображение прозрачных участков шаблона, или фотомаски. Маски изготавливают при проектировании процессора и используют для формирования рисунков схем в каждом слое процессора. Под воздействием излучения засвеченные участки фотослоя становятся растворимыми, и их удаляют с помощью растворителя (плавиковая кислота), открывая находящийся под ними диоксид кремния.

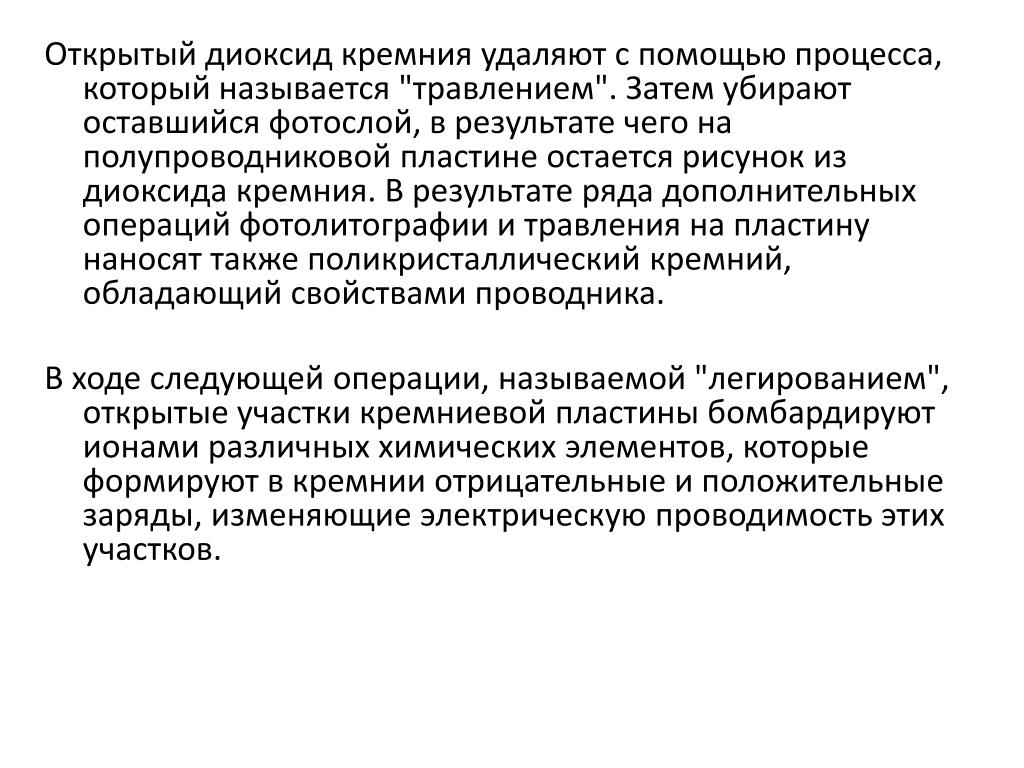

  11. Открытый диоксид кремния удаляют с помощью процесса, который называется "травлением". Затем убирают оставшийся фотослой, в результате чего на полупроводниковой пластине остается рисунок из диоксида кремния. В результате ряда дополнительных операций фотолитографии и травления на пластину наносят также поликристаллический кремний, обладающий свойствами проводника. В ходе следующей операции, называемой "легированием", открытые участки кремниевой пластины бомбардируют ионами различных химических элементов, которые формируют в кремнии отрицательные и положительные заряды, изменяющие электрическую проводимость этих участков.

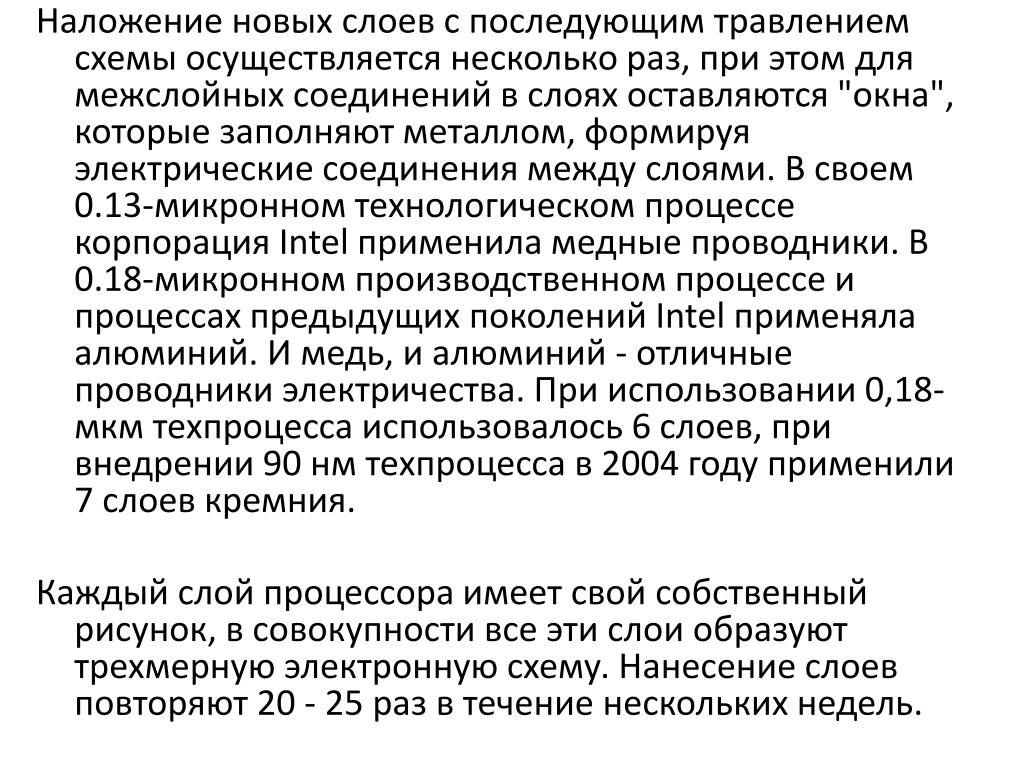

  12. Наложение новых слоев с последующим травлением схемы осуществляется несколько раз, при этом для межслойных соединений в слоях оставляются "окна", которые заполняют металлом, формируя электрические соединения между слоями. В своем 0.13-микронном технологическом процессе корпорация Intel применила медные проводники. В 0.18-микронном производственном процессе и процессах предыдущих поколений Intel применяла алюминий. И медь, и алюминий - отличные проводники электричества. При использовании 0,18-мкм техпроцесса использовалось 6 слоев, при внедрении 90 нм техпроцесса в 2004 году применили 7 слоев кремния. Каждый слой процессора имеет свой собственный рисунок, в совокупности все эти слои образуют трехмерную электронную схему. Нанесение слоев повторяют 20 - 25 раз в течение нескольких недель.

  13. Чтобы выдержать воздействия, которым подвергаются подложки в процессе нанесения слоев, кремниевые пластины изначально должны быть достаточно толстыми. Поэтому прежде чем разрезать пластину на отдельные микропроцессоры, ее толщину с помощью специальных процессов уменьшают на 33% и удаляют загрязнения с обратной стороны. Затем на обратную сторону "похудевшей" пластины наносят слой специального материала, который улучшает последующее крепление кристалла к корпусу. Кроме того, этот слой обеспечивает электрический контакт между задней поверхностью интегральной схемы и корпусом после сборки.

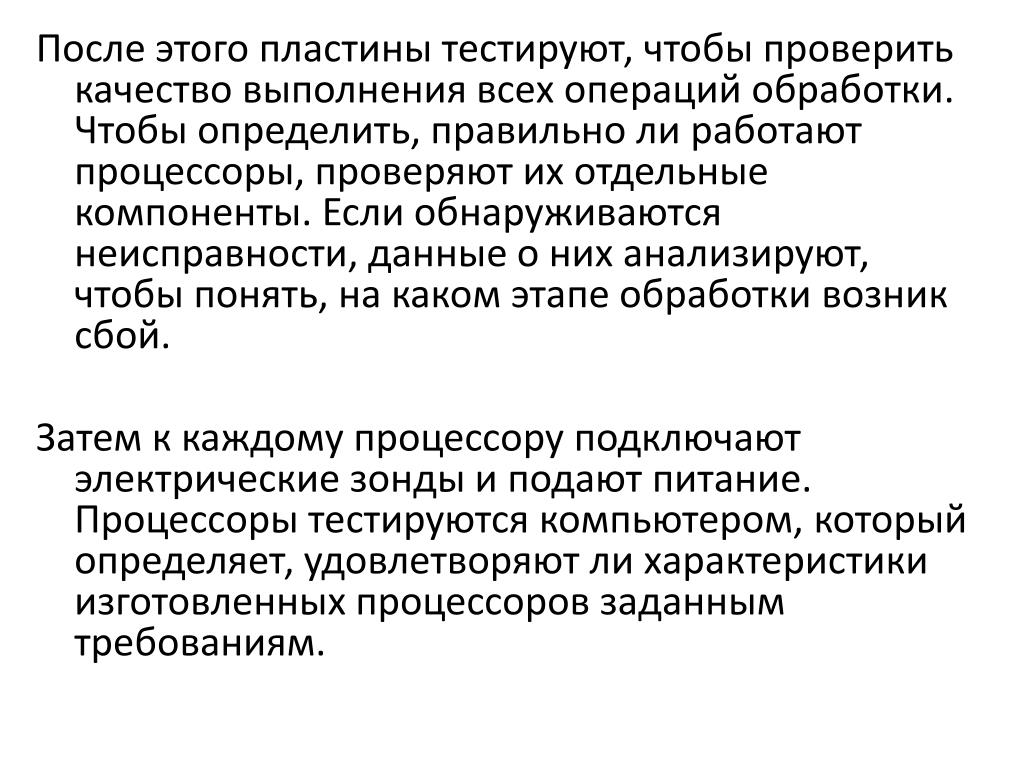

  14. После этого пластины тестируют, чтобы проверить качество выполнения всех операций обработки. Чтобы определить, правильно ли работают процессоры, проверяют их отдельные компоненты. Если обнаруживаются неисправности, данные о них анализируют, чтобы понять, на каком этапе обработки возник сбой. Затем к каждому процессору подключают электрические зонды и подают питание. Процессоры тестируются компьютером, который определяет, удовлетворяют ли характеристики изготовленных процессоров заданным требованиям.

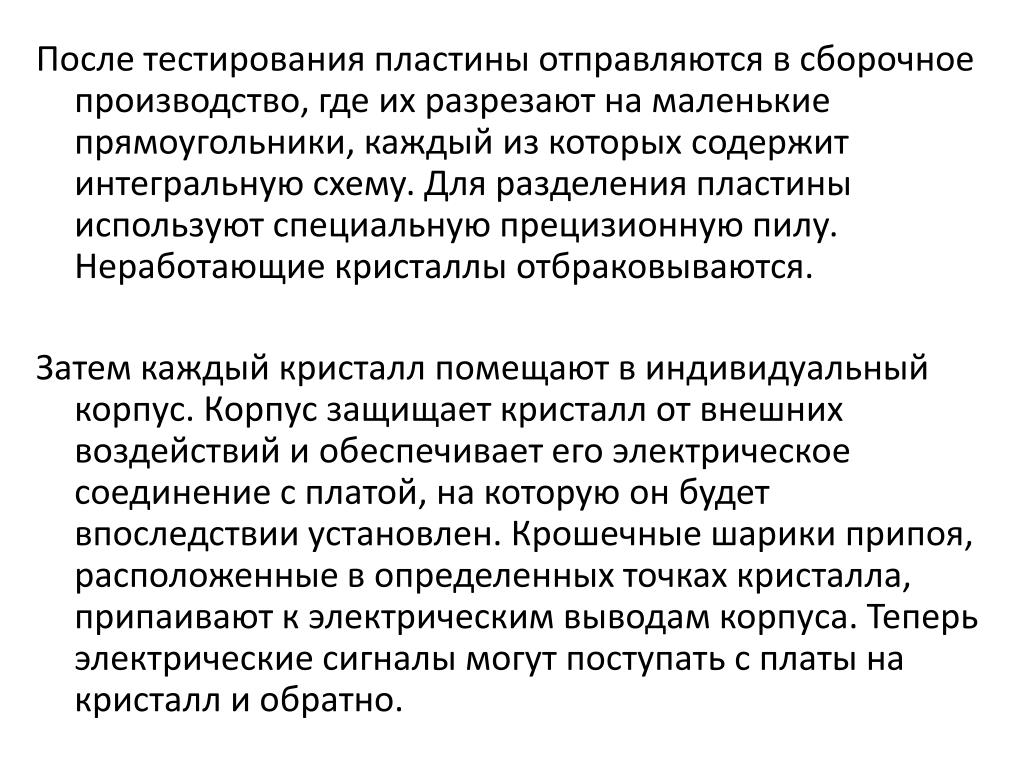

  15. После тестирования пластины отправляются в сборочное производство, где их разрезают на маленькие прямоугольники, каждый из которых содержит интегральную схему. Для разделения пластины используют специальную прецизионную пилу. Неработающие кристаллы отбраковываются. Затем каждый кристалл помещают в индивидуальный корпус. Корпус защищает кристалл от внешних воздействий и обеспечивает его электрическое соединение с платой, на которую он будет впоследствии установлен. Крошечные шарики припоя, расположенные в определенных точках кристалла, припаивают к электрическим выводам корпуса. Теперь электрические сигналы могут поступать с платы на кристалл и обратно.

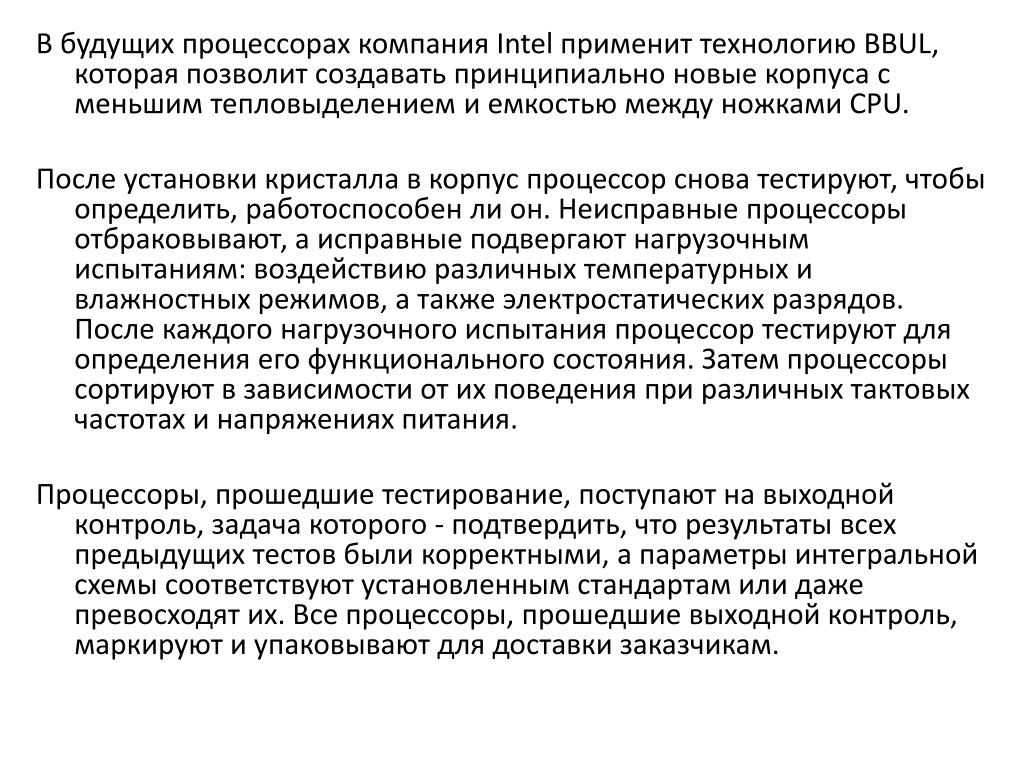

  16. В будущих процессорах компания Intel применит технологию BBUL, которая позволит создавать принципиально новые корпуса с меньшим тепловыделением и емкостью между ножками CPU. После установки кристалла в корпус процессор снова тестируют, чтобы определить, работоспособен ли он. Неисправные процессоры отбраковывают, а исправные подвергают нагрузочным испытаниям: воздействию различных температурных и влажностных режимов, а также электростатических разрядов. После каждого нагрузочного испытания процессор тестируют для определения его функционального состояния. Затем процессоры сортируют в зависимости от их поведения при различных тактовых частотах и напряжениях питания. Процессоры, прошедшие тестирование, поступают на выходной контроль, задача которого - подтвердить, что результаты всех предыдущих тестов были корректными, а параметры интегральной схемы соответствуют установленным стандартам или даже превосходят их. Все процессоры, прошедшие выходной контроль, маркируют и упаковывают для доставки заказчикам.

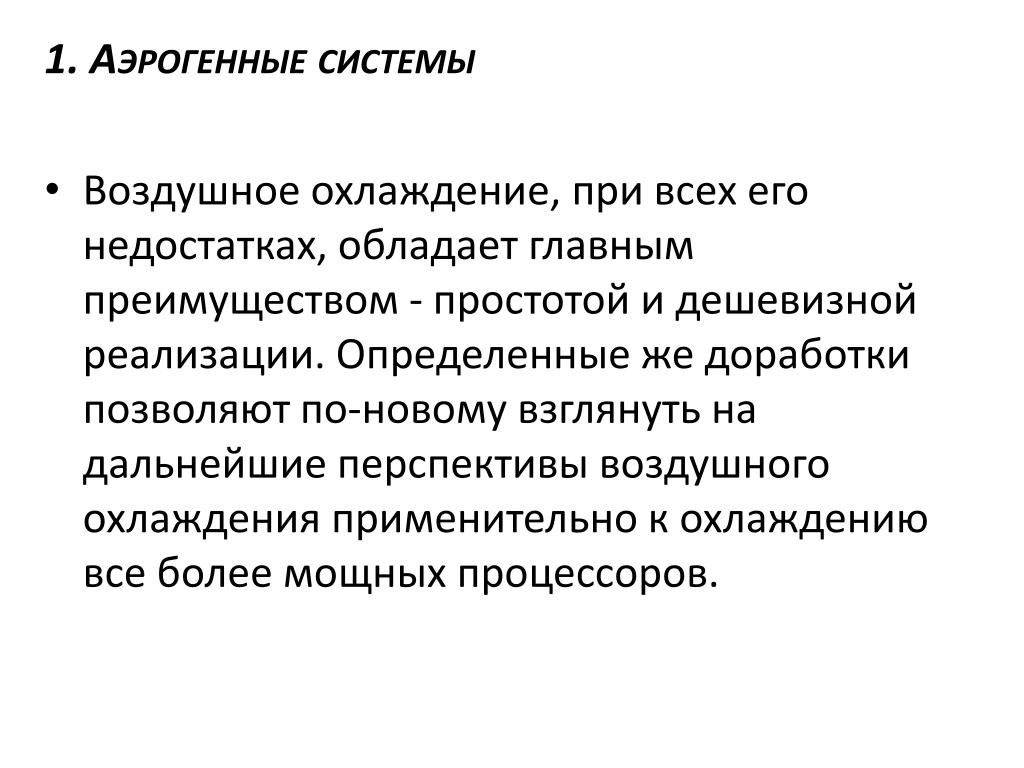

  17. 1. Аэрогенные системы • Воздушное охлаждение, при всех его недостатках, обладает главным преимуществом - простотой и дешевизной реализации. Определенные же доработки позволяют по-новому взглянуть на дальнейшие перспективы воздушного охлаждения применительно к охлаждению все более мощных процессоров.

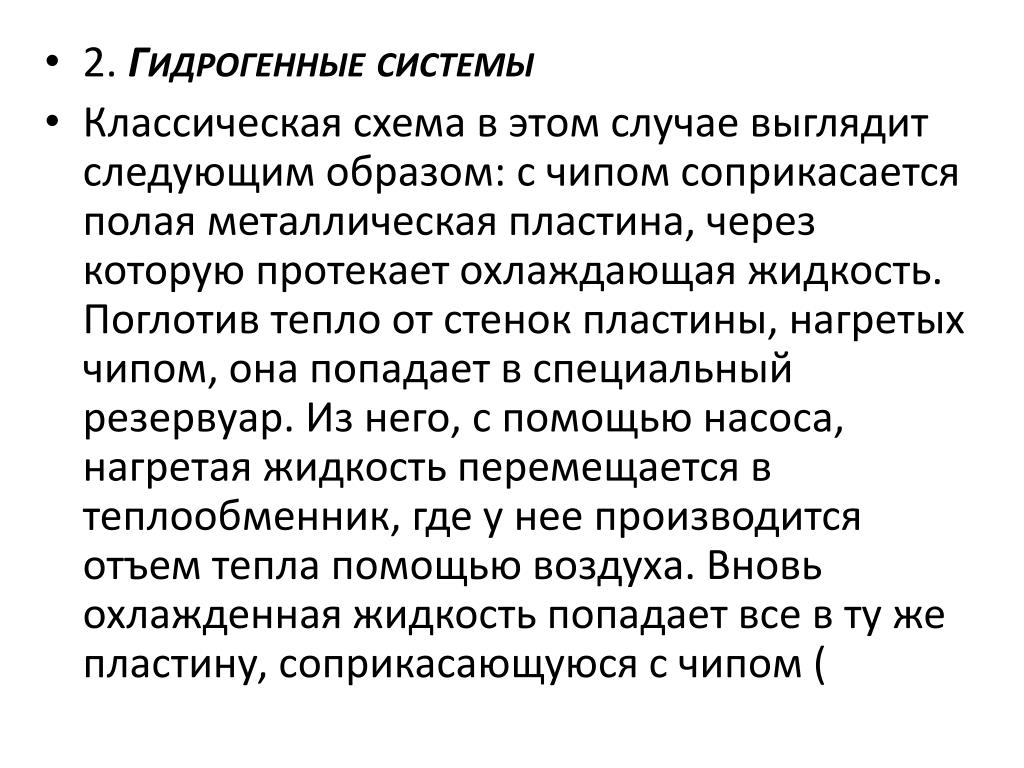

  18. 2. Гидрогенные системы • Классическая схема в этом случае выглядит следующим образом: с чипом соприкасается полая металлическая пластина, через которую протекает охлаждающая жидкость. Поглотив тепло от стенок пластины, нагретых чипом, она попадает в специальный резервуар. Из него, с помощью насоса, нагретая жидкость перемещается в теплообменник, где у нее производится отъем тепла помощью воздуха. Вновь охлажденная жидкость попадает все в ту же пластину, соприкасающуюся с чипом (

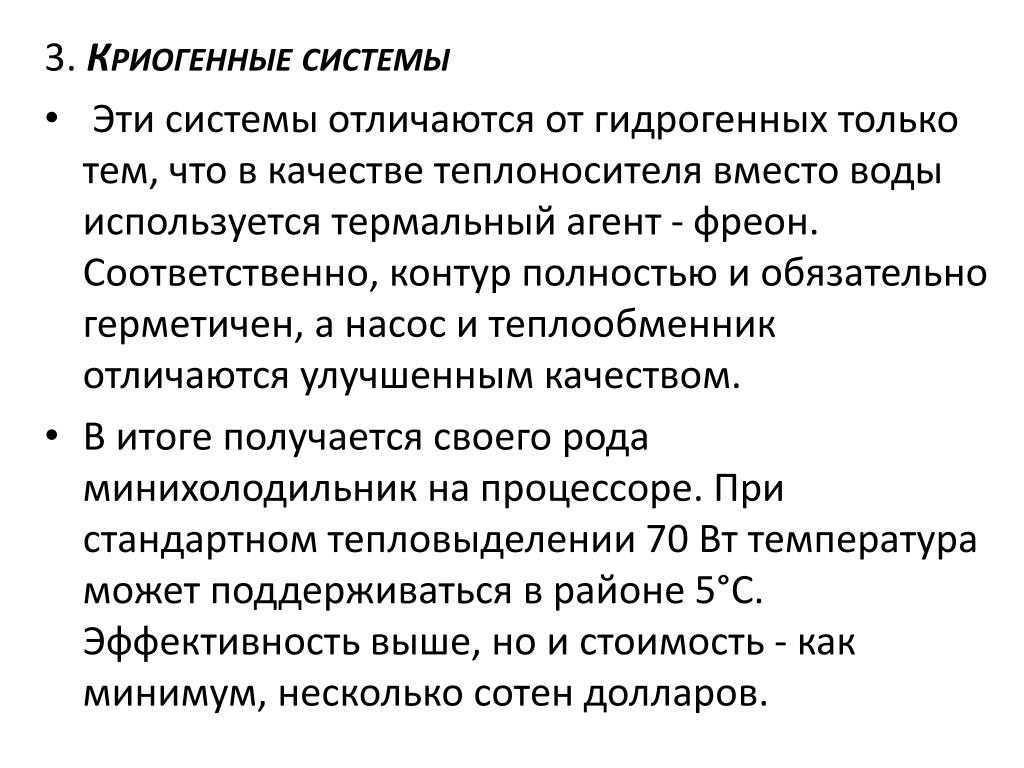

  19. 3. Криогенные системы • Эти системы отличаются от гидрогенных только тем, что в качестве теплоносителя вместо воды используется термальный агент - фреон. Соответственно, контур полностью и обязательно герметичен, а насос и теплообменник отличаются улучшенным качеством.   • В итоге получается своего рода минихолодильник на процессоре. При стандартном тепловыделении 70 Вт температура может поддерживаться в районе 5°C. Эффективность выше, но и стоимость - как минимум, несколько сотен долларов.

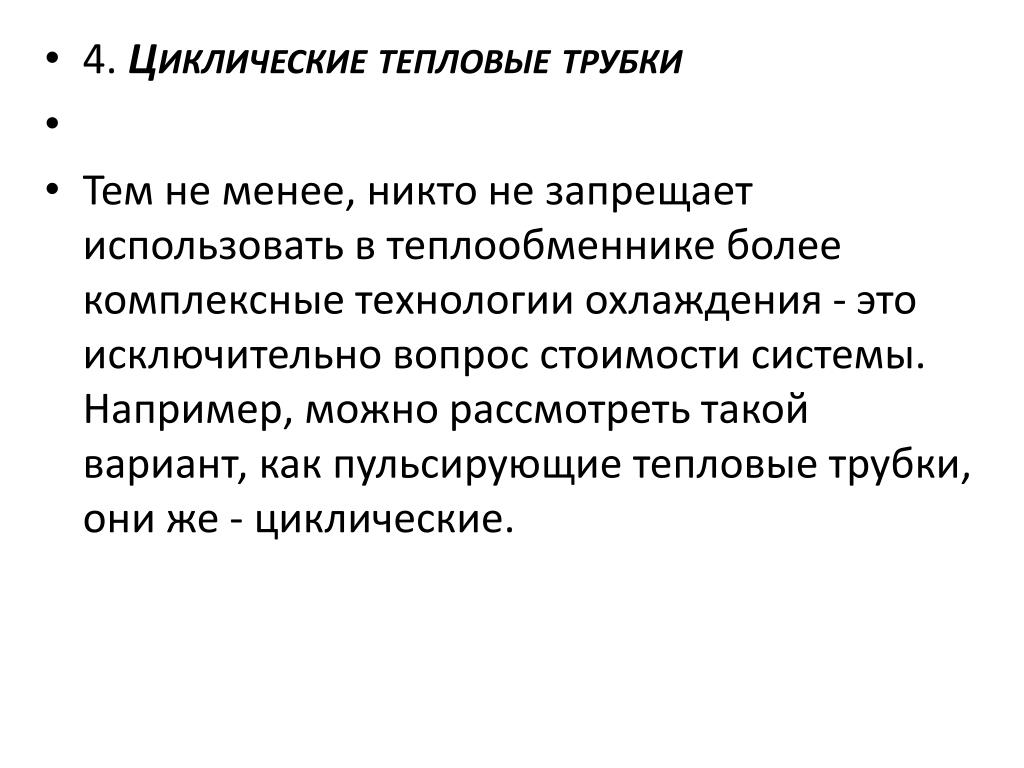

  20. 4. Циклические тепловые трубки • Тем не менее, никто не запрещает использовать в теплообменнике более комплексные технологии охлаждения - это исключительно вопрос стоимости системы. Например, можно рассмотреть такой вариант, как пульсирующие тепловые трубки, они же - циклические.

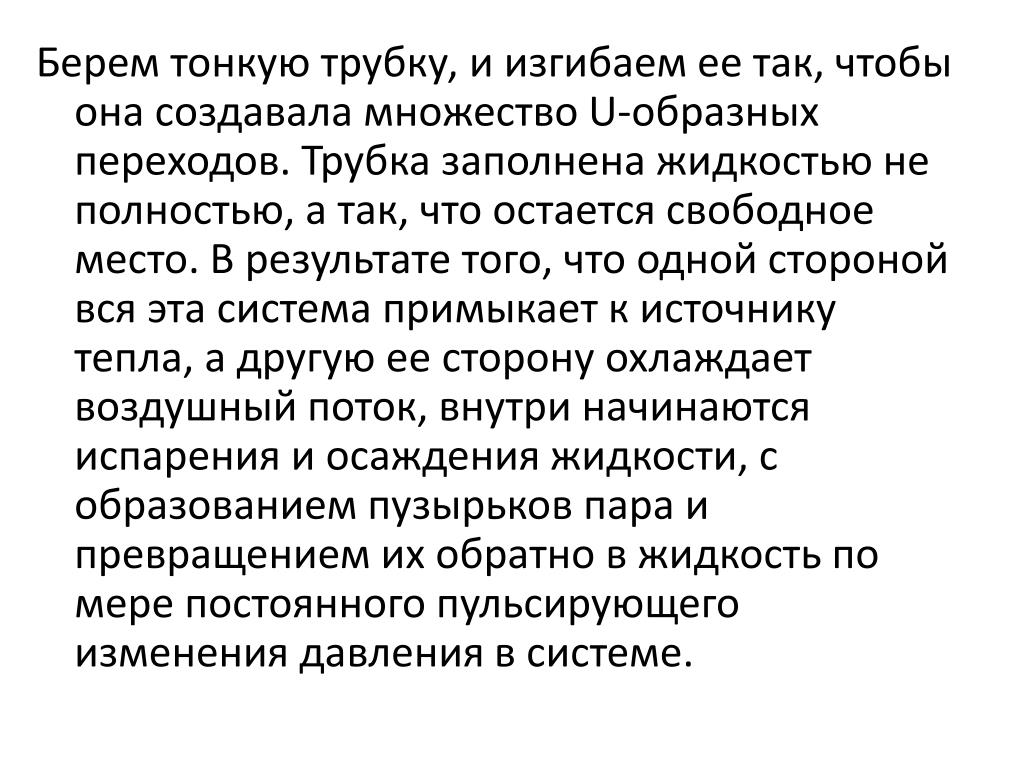

  21. Берем тонкую трубку, и изгибаем ее так, чтобы она создавала множество U-образных переходов. Трубка заполнена жидкостью не полностью, а так, что остается свободное место. В результате того, что одной стороной вся эта система примыкает к источнику тепла, а другую ее сторону охлаждает воздушный поток, внутри начинаются испарения и осаждения жидкости, с образованием пузырьков пара и превращением их обратно в жидкость по мере постоянного пульсирующего изменения давления в системе.

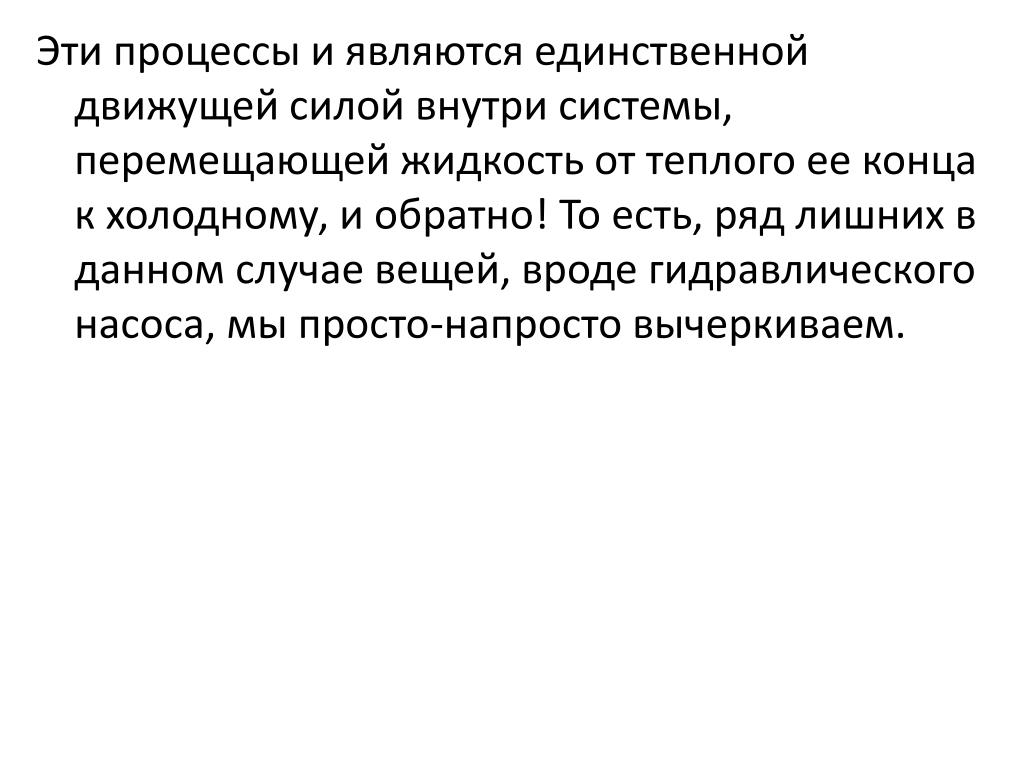

  22. Эти процессы и являются единственной движущей силой внутри системы, перемещающей жидкость от теплого ее конца к холодному, и обратно! То есть, ряд лишних в данном случае вещей, вроде гидравлического насоса, мы просто-напросто вычеркиваем.
