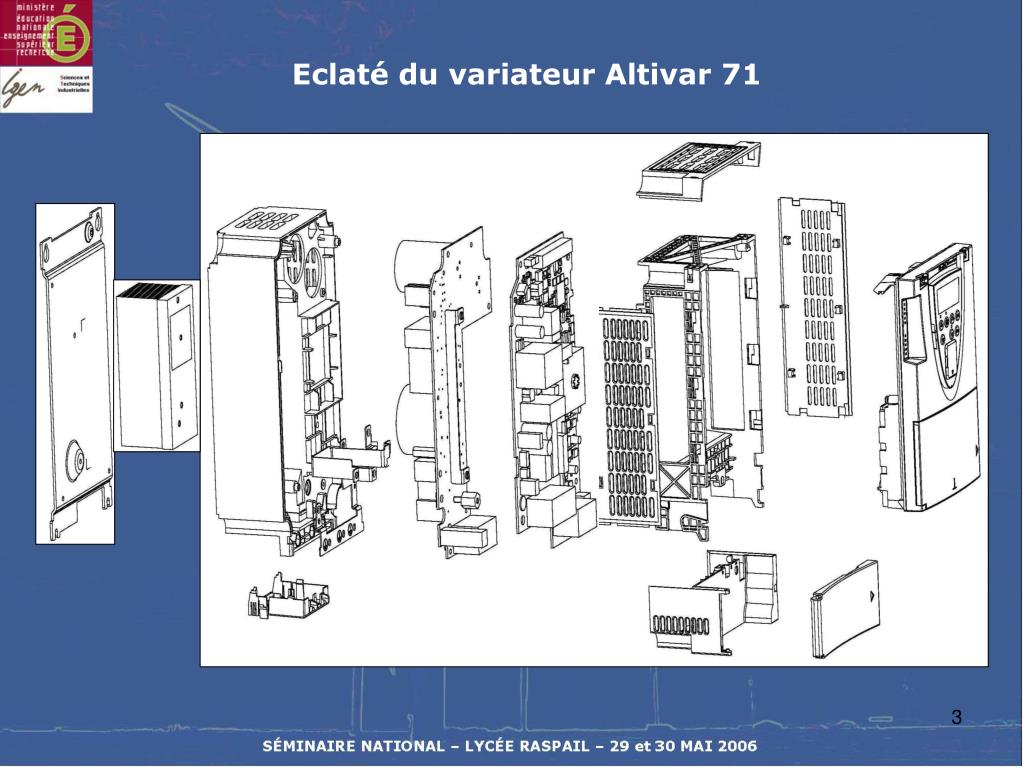

É co-conception Exemple d’application . Variateur de vitesse Altivar 71 : Exemple concret d’éco-conception. D’après Willy MARTIN Pilote éco-conception willy_martin@mail.schneider.fr. Eclaté du variateur Altivar 71 . Matières premières. Fabrication. Distribution. Utilisation.

loader
I am the owner, or an agent authorized to act on behalf of the owner, of the copyrighted work described.
capcha
Download Presentation

PowerPoint Slideshow about 'É co-conception Exemple d’application' - fiorella


An Image/Link below is provided (as is) to download presentation

Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author.While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server.


- - - - - - - - - - - - - - - - - - - - - - - - - - E N D - - - - - - - - - - - - - - - - - - - - - - - - - -
Presentation Transcript
variateur de vitesse altivar 71 exemple concret d co conception

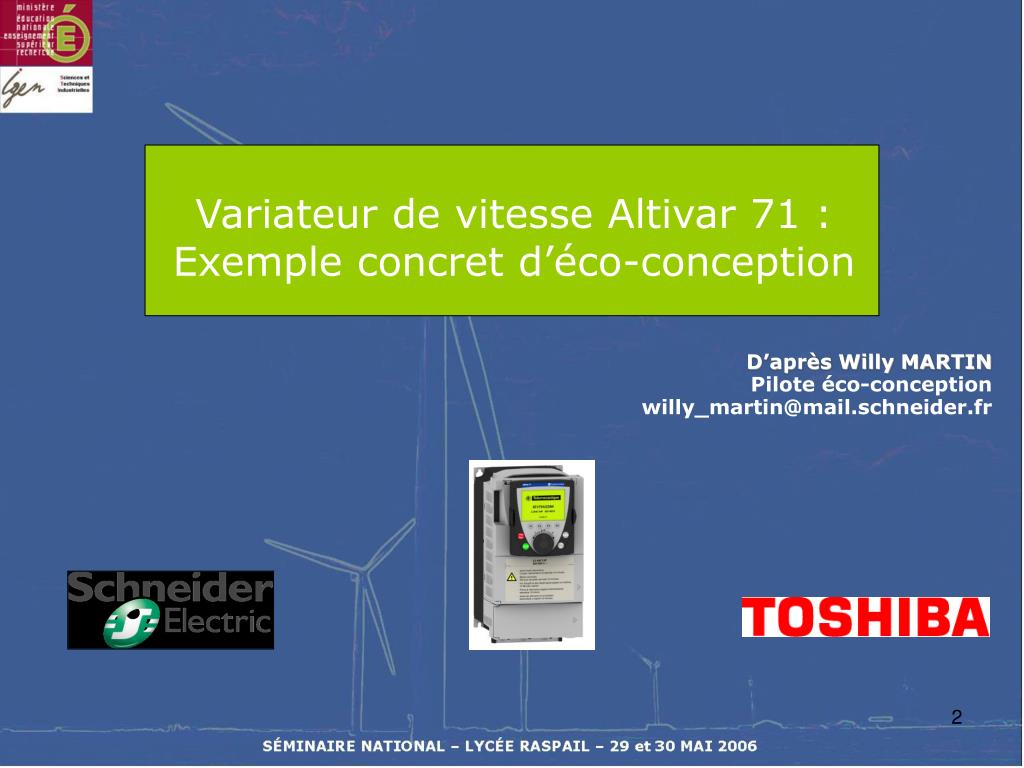

Variateur de vitesse Altivar 71 :Exemple concret d’éco-conception

D’après Willy MARTIN

Pilote éco-conception

willy_martin@mail.schneider.fr

niveaux d utilisation de l co conception dans cet exemple

Matières

premières

Fabrication

Distribution

Utilisation

Fin de vie

Niveaux d’utilisation de l’éco-conception dans cet exemple

2. Re-conception d’un produit existant.

Principe

Avant toute étude d’éco-conception, il est impératif d’engager une réflexion les fonctions que l’on doit assurer pour le produit considéré, et leur optimisation.

Cette étude étant effectuée, on s’intéresse alors aux différentes phases du cycle de vie.

slide5

Matières

premières

Fabrication

Distribution

Utilisation

Fin de vie

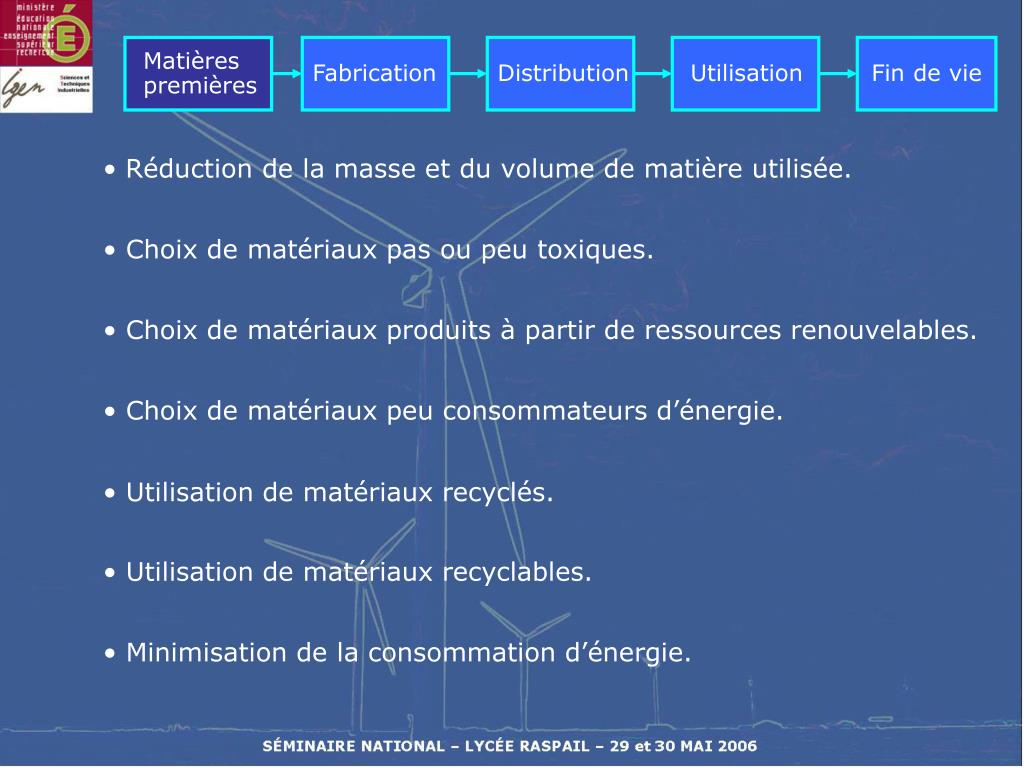

  • Réduction de la masse et du volume de matière utilisée.
  • Choix de matériaux pas ou peu toxiques.
  • Choix de matériaux produits à partir de ressources renouvelables.
  • Choix de matériaux peu consommateurs d’énergie.
  • Utilisation de matériaux recyclés.
  • Utilisation de matériaux recyclables.
  • Minimisation de la consommation d’énergie.
slide6

Matières

premières

Fabrication

Distribution

Utilisation

Fin de vie

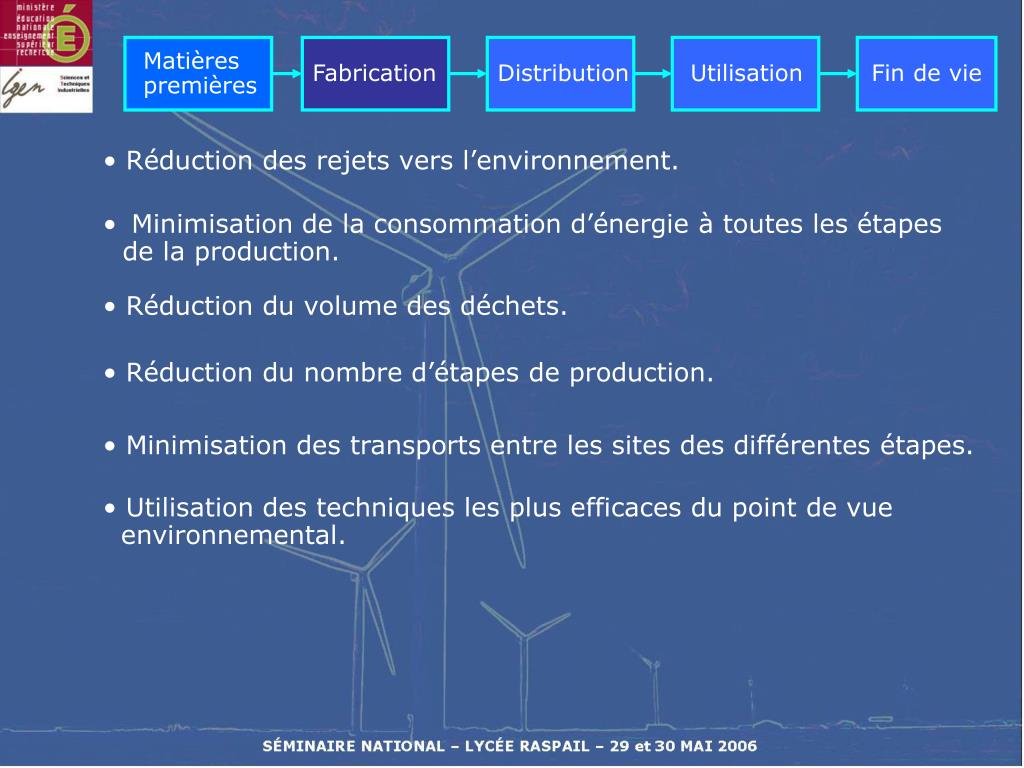

  • Réduction des rejets vers l’environnement.
  • Minimisation de la consommation d’énergie à toutes les étapes de la production.
  • Réduction du volume des déchets.
  • Réduction du nombre d’étapes de production.
  • Minimisation des transports entre les sites des différentes étapes.
  • Utilisation des techniques les plus efficaces du point de vue
  • environnemental.
slide7

Matières

premières

Fabrication

Distribution

Utilisation

Fin de vie

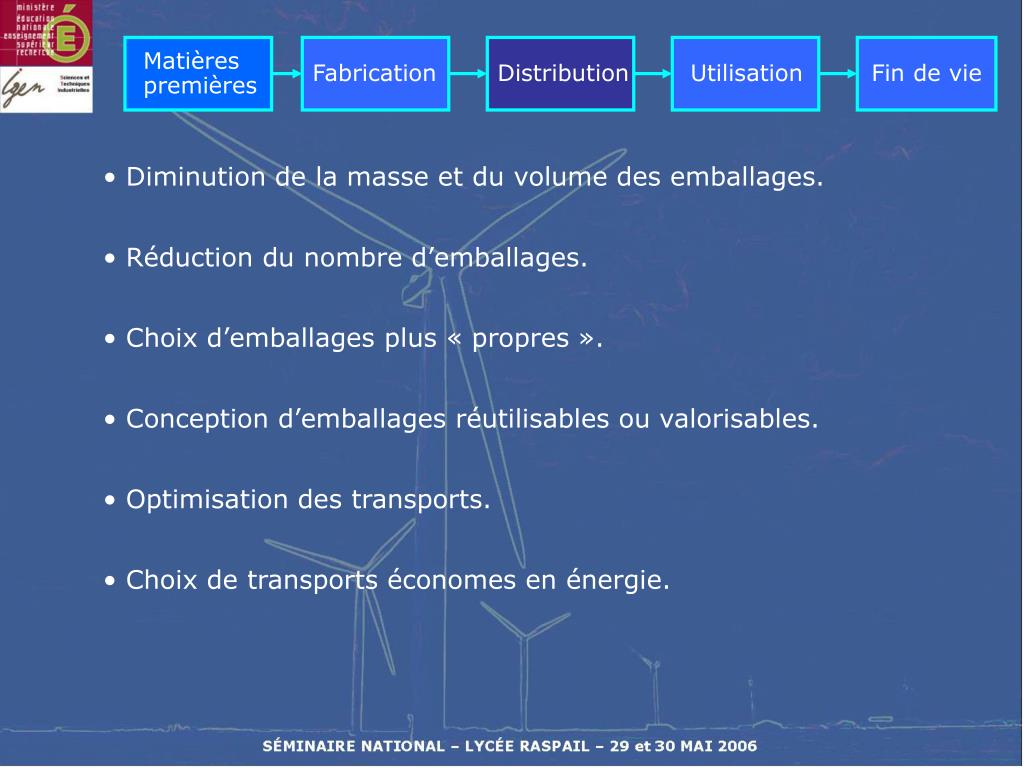

  • Diminution de la masse et du volume des emballages.
  • Réduction du nombre d’emballages.
  • Choix d’emballages plus « propres ».
  • Conception d’emballages réutilisables ou valorisables.
  • Optimisation des transports.
  • Choix de transports économes en énergie.
slide8

Matières

premières

Fabrication

Distribution

Utilisation

Fin de vie

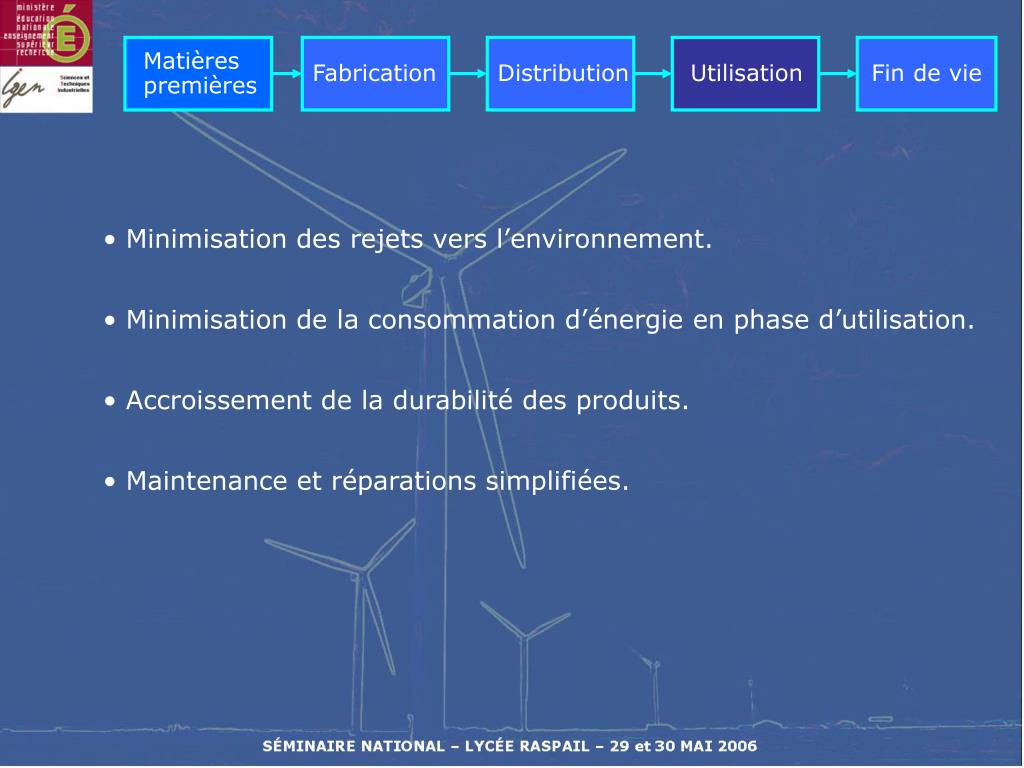

  • Minimisation des rejets vers l’environnement.
  • Minimisation de la consommation d’énergie en phase d’utilisation.
  • Accroissement de la durabilité des produits.
  • Maintenance et réparations simplifiées.
slide9

Matières

premières

Fabrication

Distribution

Utilisation

Fin de vie

  • Désassemblage facile du produit.
  • Réutilisation de sous-ensembles ou de composants.
  • Aptitude à la réparation ou la remise à neuf du produit.
  • Recyclage des matériaux.
  • Choix de matériaux non toxiques.
  • Mise en sécurité aisée du produit.
slide10

Étiquettes (feuilles isolantes, obturateurs, …)

Mousses et joints

Inserts en laiton

AMELIORATION DE

L’EFFICACITE ENERGETIQUE

Gamme précédente

slide11

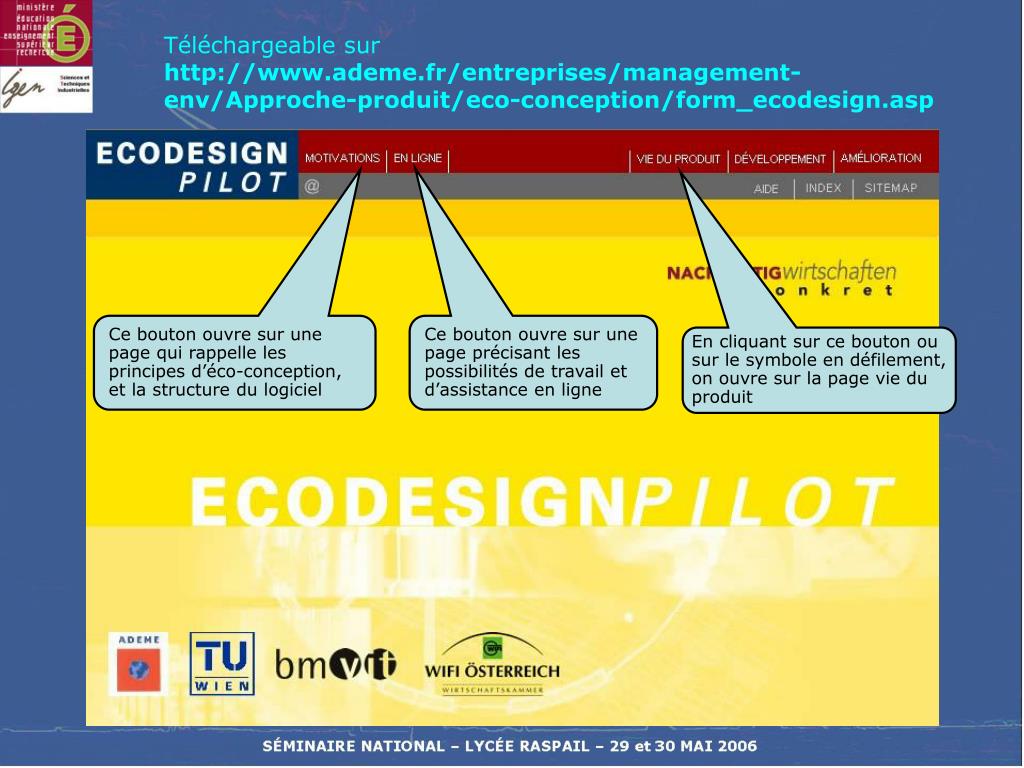

En cliquant sur ce bouton ou

sur le symbole en défilement,

on ouvre sur la page vie du

produit

Téléchargeable sur http://www.ademe.fr/entreprises/management-env/Approche-produit/eco-conception/form_ecodesign.asp

Ce bouton ouvre sur une page qui rappelle les principes d’éco-conception, et la structure du logiciel

Ce bouton ouvre sur une page précisant les possibilités de travail et d’assistance en ligne

slide12

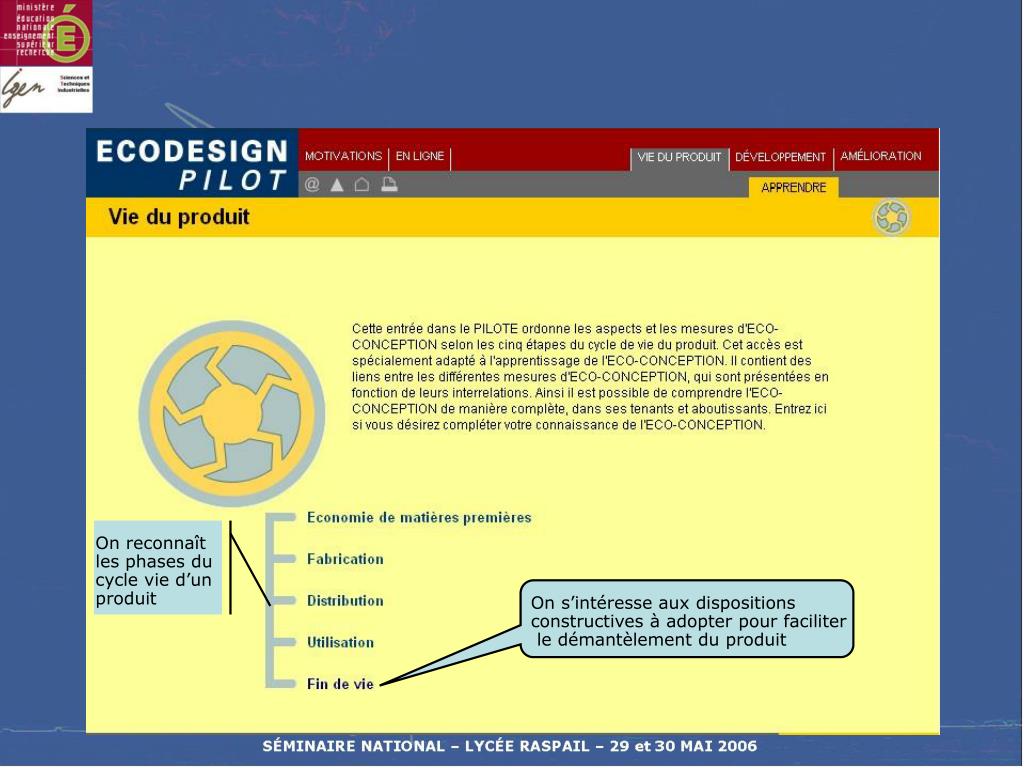

On reconnaît les phases du cycle vie d’un produit

On s’intéresse aux dispositions

constructives à adopter pour faciliter

le démantèlement du produit

slide13

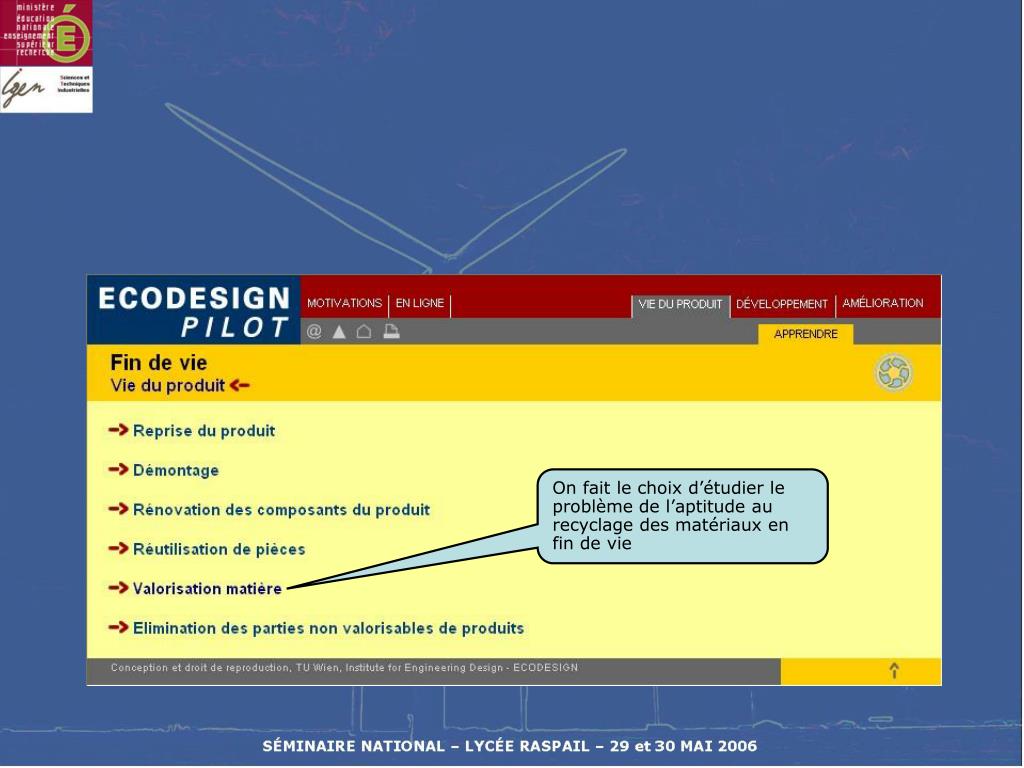

On fait le choix d’étudier le problème de l’aptitude au recyclage des matériaux en fin de vie

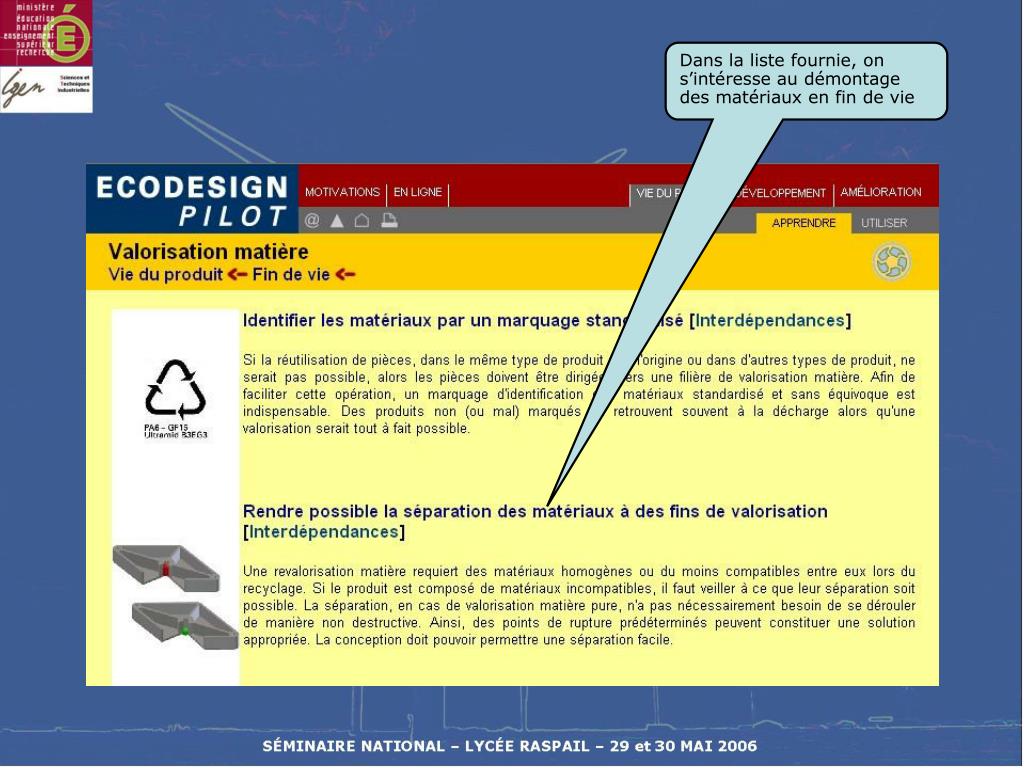

slide15

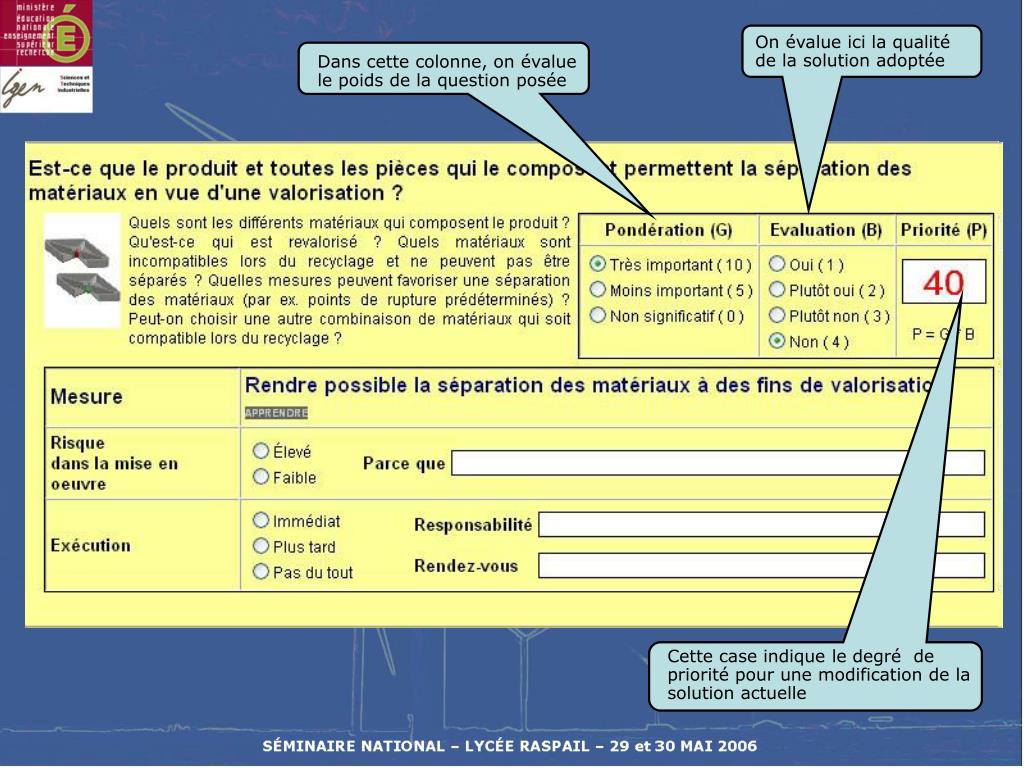

Dans cette colonne, on évalue

le poids de la question posée

Cette case indique le degré de

priorité pour une modification de la

solution actuelle

On évalue ici la qualité de la solution adoptée

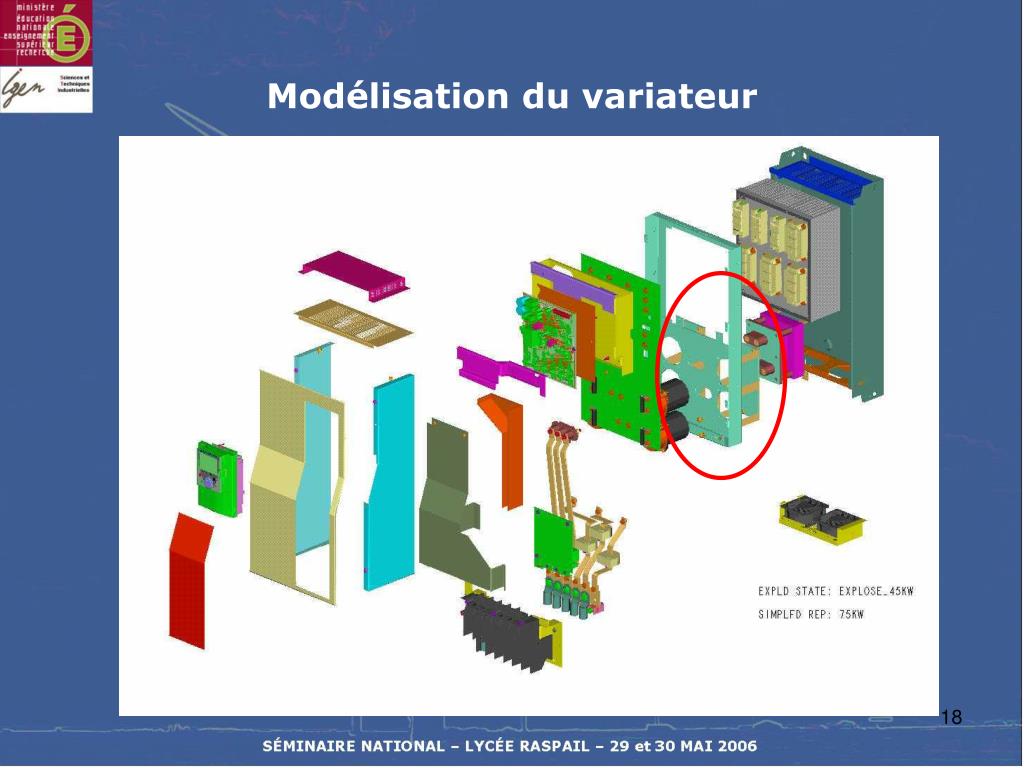

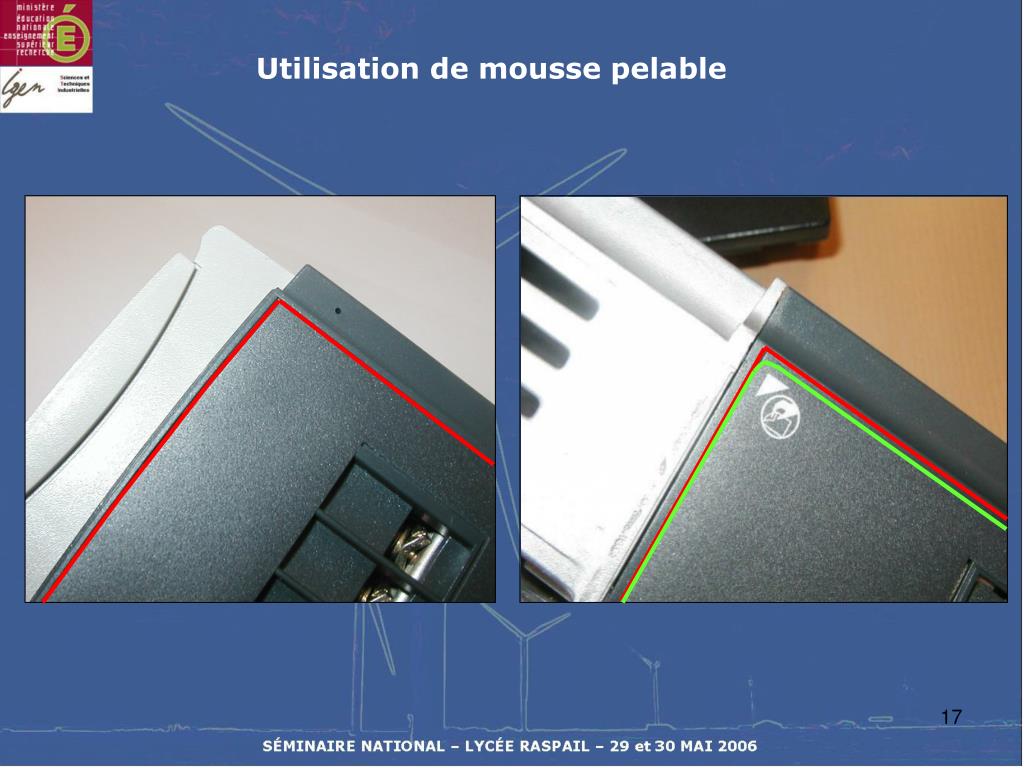

slide19

Rivet

Rivet

Refroidisseur condensateur (aluminium)

Cage (acier)

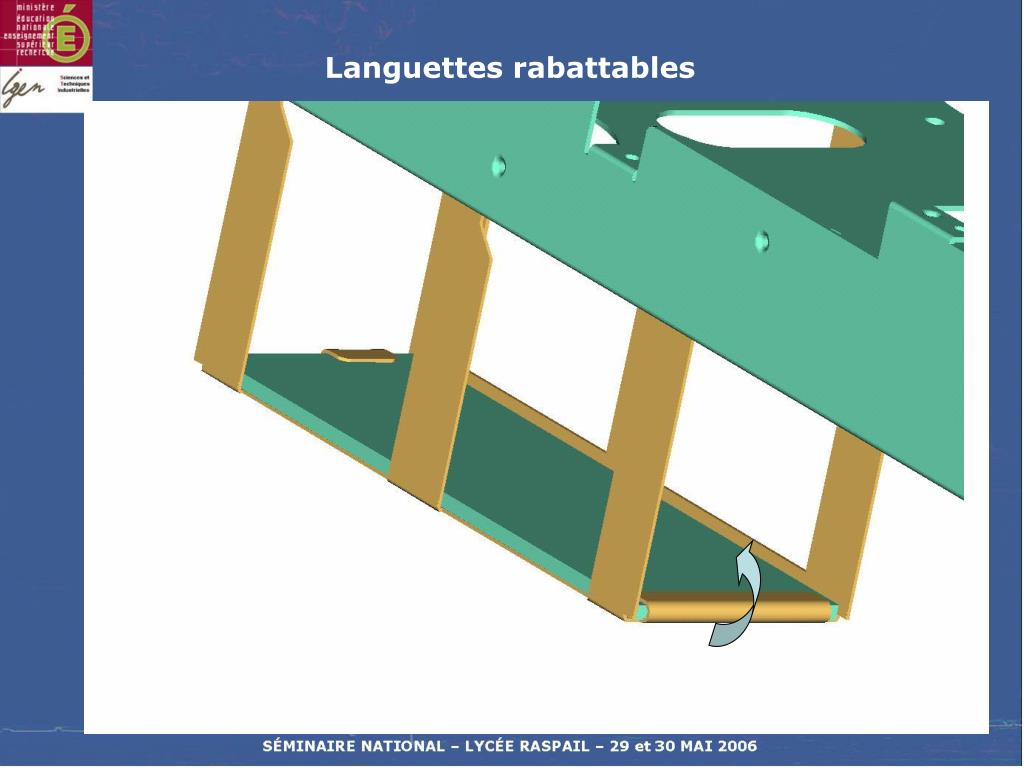

Languettes rabattables

slide20

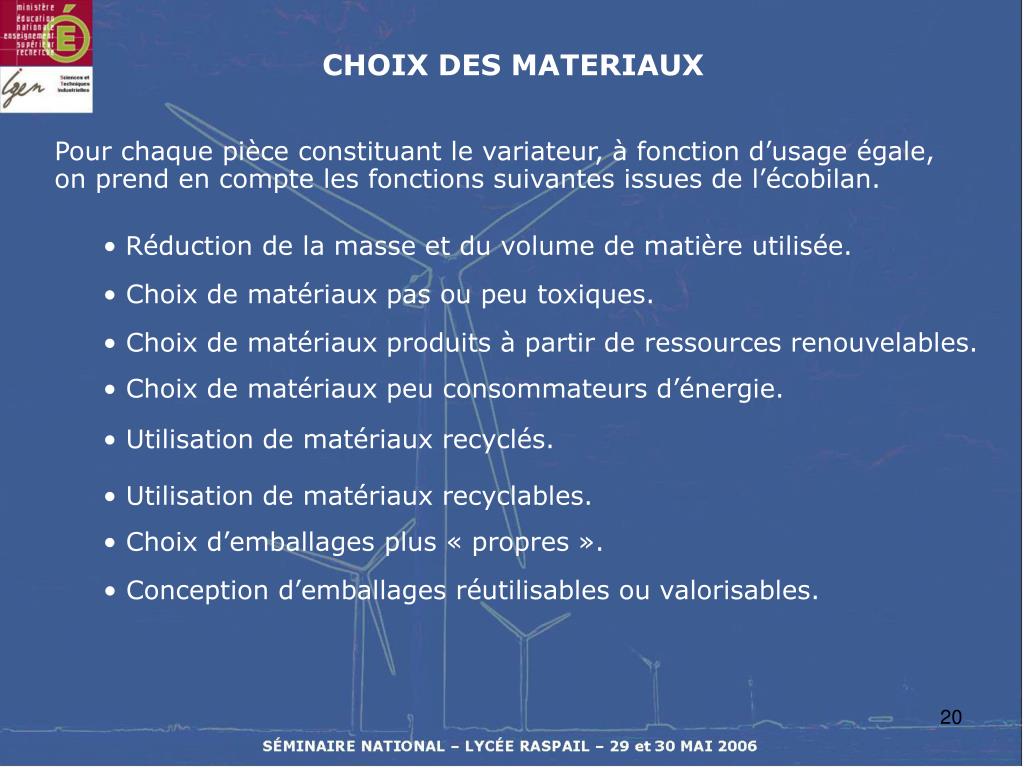

CHOIX DES MATERIAUX

Pour chaque pièce constituant le variateur, à fonction d’usage égale, on prend en compte les fonctions suivantes issues de l’écobilan.

  • Réduction de la masse et du volume de matière utilisée.
  • Choix de matériaux pas ou peu toxiques.
  • Choix de matériaux produits à partir de ressources renouvelables.
  • Choix de matériaux peu consommateurs d’énergie.
  • Utilisation de matériaux recyclés.
  • Utilisation de matériaux recyclables.
  • Choix d’emballages plus « propres ».
  • Conception d’emballages réutilisables ou valorisables.
slide21

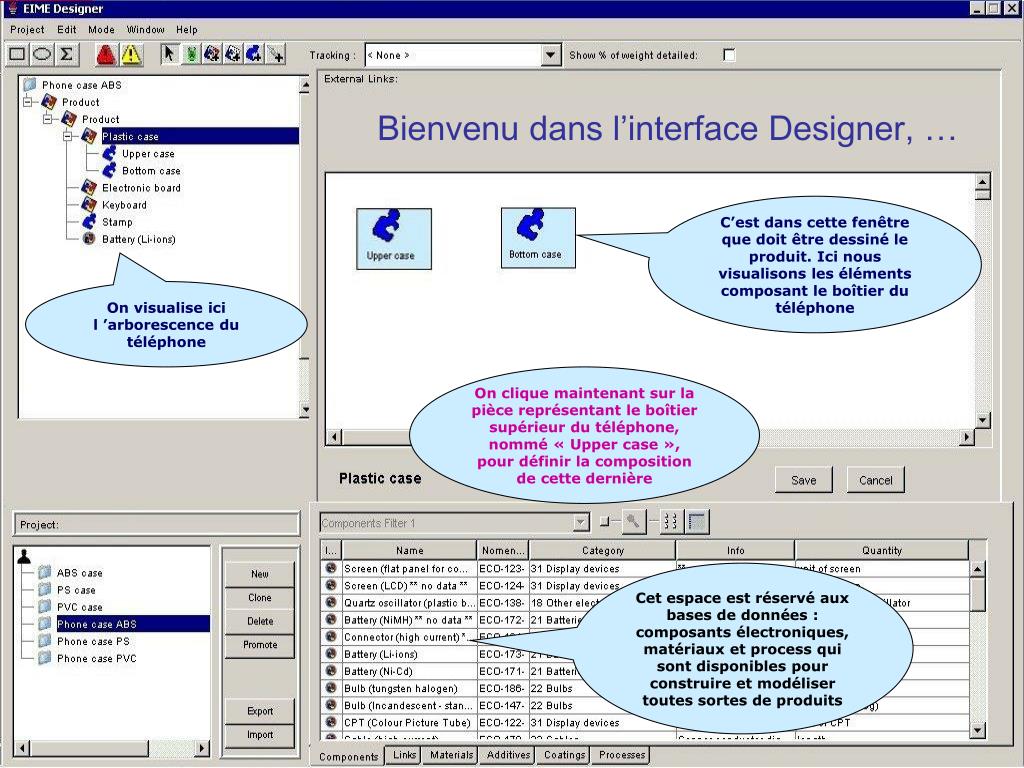

Bienvenu dans l’interface Designer, …

C’est dans cette fenêtre que doit être dessiné le produit. Ici nous visualisons les éléments composant le boîtier du téléphone

On visualise ici l ’arborescence du téléphone

On clique maintenant sur la pièce représentant le boîtier supérieur du téléphone, nommé « Upper case », pour définir la composition de cette dernière

Cet espace est réservé aux bases de données : composants électroniques, matériaux et process qui sont disponibles pour construire et modéliser toutes sortes de produits

slide22

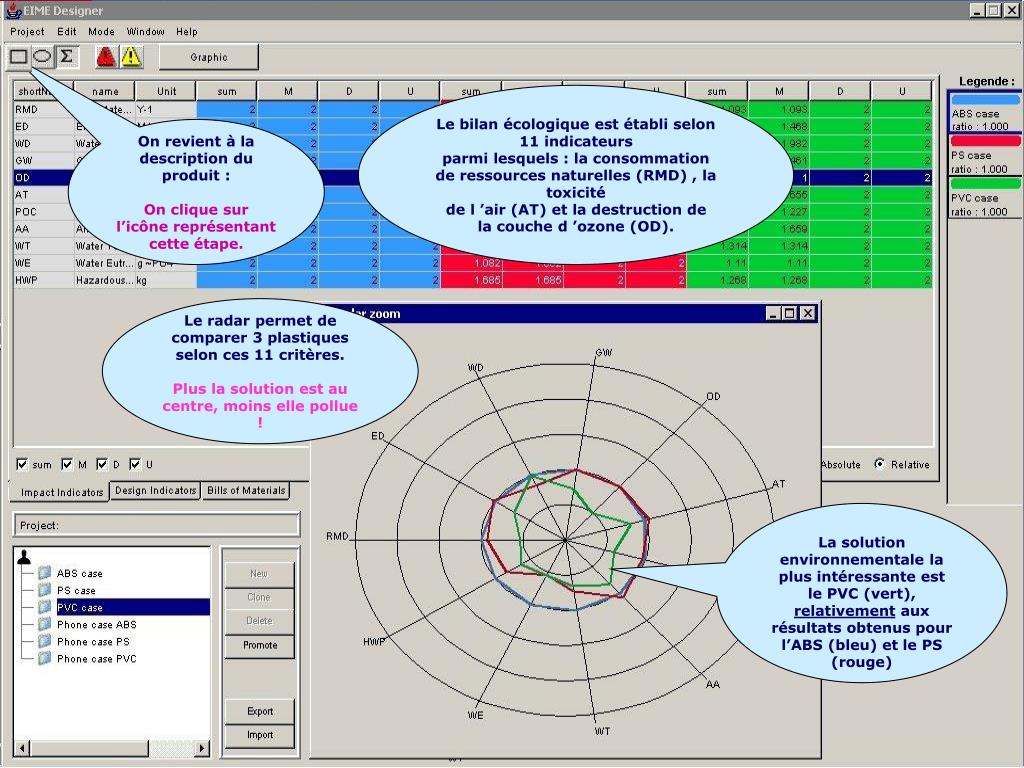

Le bilan écologique est établi selon 11 indicateurs

parmi lesquels : la consommation de ressources naturelles (RMD) , la toxicité

de l ’air (AT) et la destruction de

la couche d ’ozone (OD).

On revient à la description du produit :

On clique sur l’icône représentant cette étape.

Le radar permet de comparer 3 plastiques

selon ces 11 critères.

Plus la solution est au centre, moins elle pollue !

La solution environnementale la plus intéressante est le PVC (vert),

relativement aux résultats obtenus pour l’ABS (bleu) et le PS (rouge)

slide23

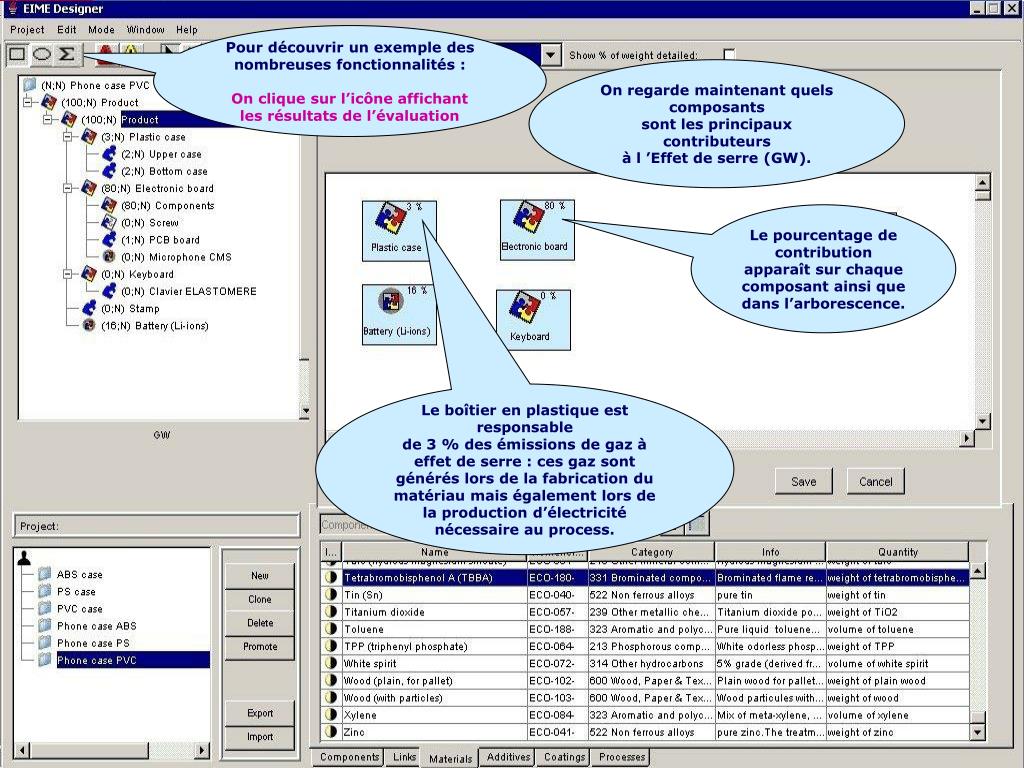

Pour découvrir un exemple des nombreuses fonctionnalités :

On clique sur l’icône affichant les résultats de l’évaluation

On regarde maintenant quels composants

sont les principaux contributeurs

à l ’Effet de serre (GW).

Le pourcentage de contribution apparaît sur chaque composant ainsi que dans l’arborescence.

Le boîtier en plastique est responsable

de 3 % des émissions de gaz à effet de serre : ces gaz sont générés lors de la fabrication du matériau mais également lors de la production d’électricité nécessaire au process.

slide24

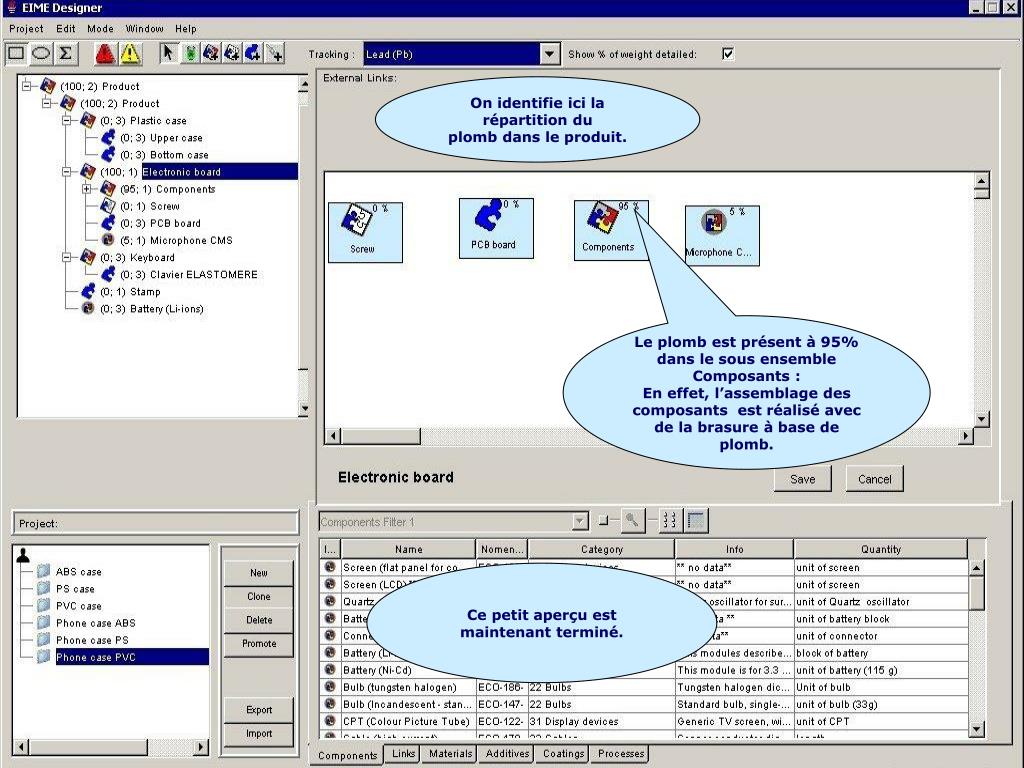

On identifie ici la répartition du

plomb dans le produit.

Le plomb est présent à 95%

dans le sous ensemble Composants :

En effet, l’assemblage des composants est réalisé avec de la brasure à base de plomb.

Ce petit aperçu est maintenant terminé.

principales r gles de l co conception

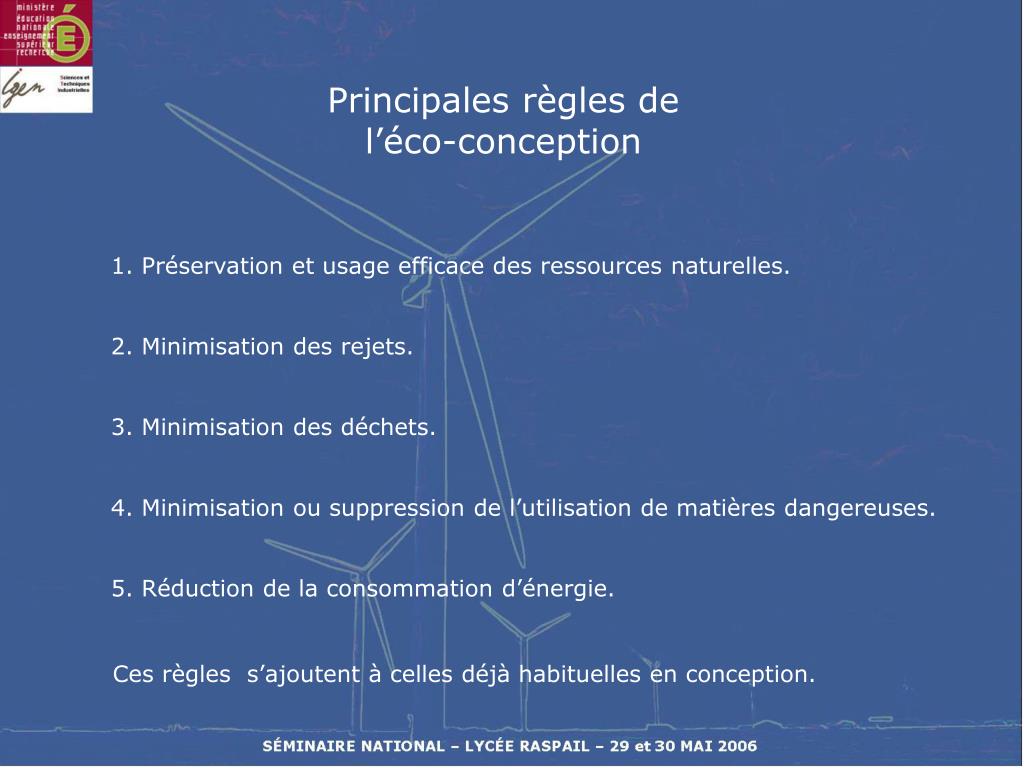

Principales règles del’éco-conception

1. Préservation et usage efficace des ressources naturelles.

2. Minimisation des rejets.

3. Minimisation des déchets.

4. Minimisation ou suppression de l’utilisation de matières dangereuses.

5. Réduction de la consommation d’énergie.

Ces règles s’ajoutent à celles déjà habituelles en conception.
