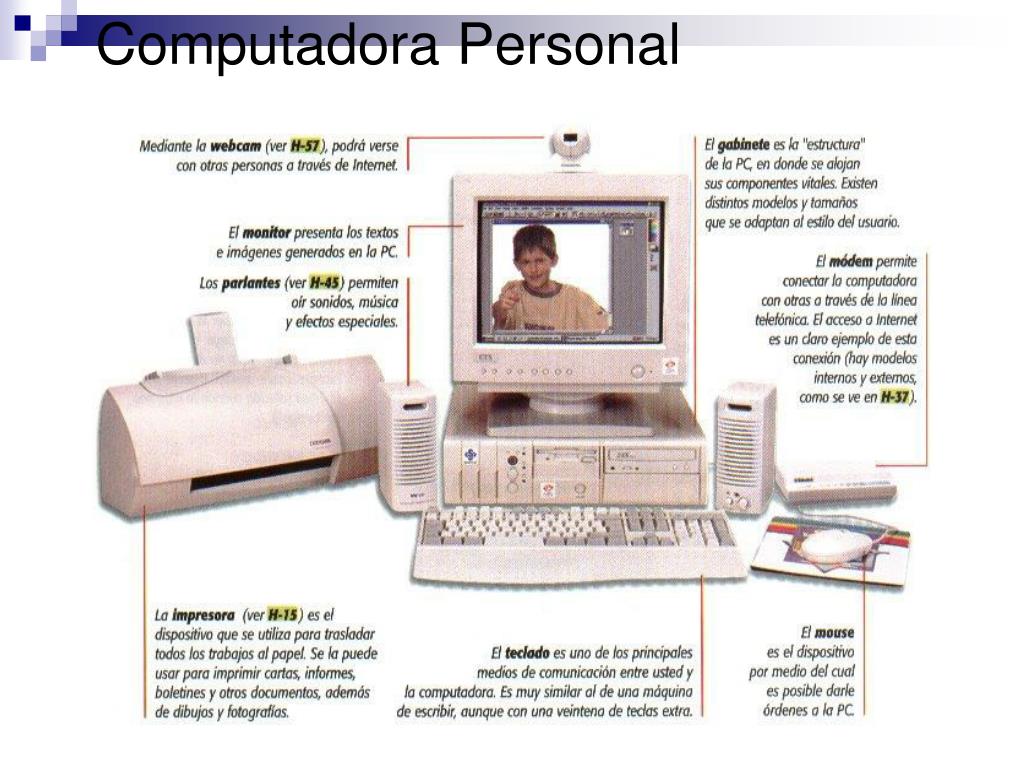

Hardware 3ra Parte. Por: Ing. Juan Carlos Contreras Villegas. Computador. Concepto: El Computador es un dispositivo electrónico capaz de procesar grandes cantidades de información en tiempos relativamente pequeños. Computadora Personal. El Case. La Tarjeta Madre.

loader
I am the owner, or an agent authorized to act on behalf of the owner, of the copyrighted work described.
capcha
Download Presentation

PowerPoint Slideshow about 'Hardware 3ra Parte' - fionn


An Image/Link below is provided (as is) to download presentation

Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author.While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server.


- - - - - - - - - - - - - - - - - - - - - - - - - - E N D - - - - - - - - - - - - - - - - - - - - - - - - - -
Presentation Transcript
hardware 3ra parte

Hardware 3ra Parte

Por: Ing. Juan Carlos Contreras Villegas

computador

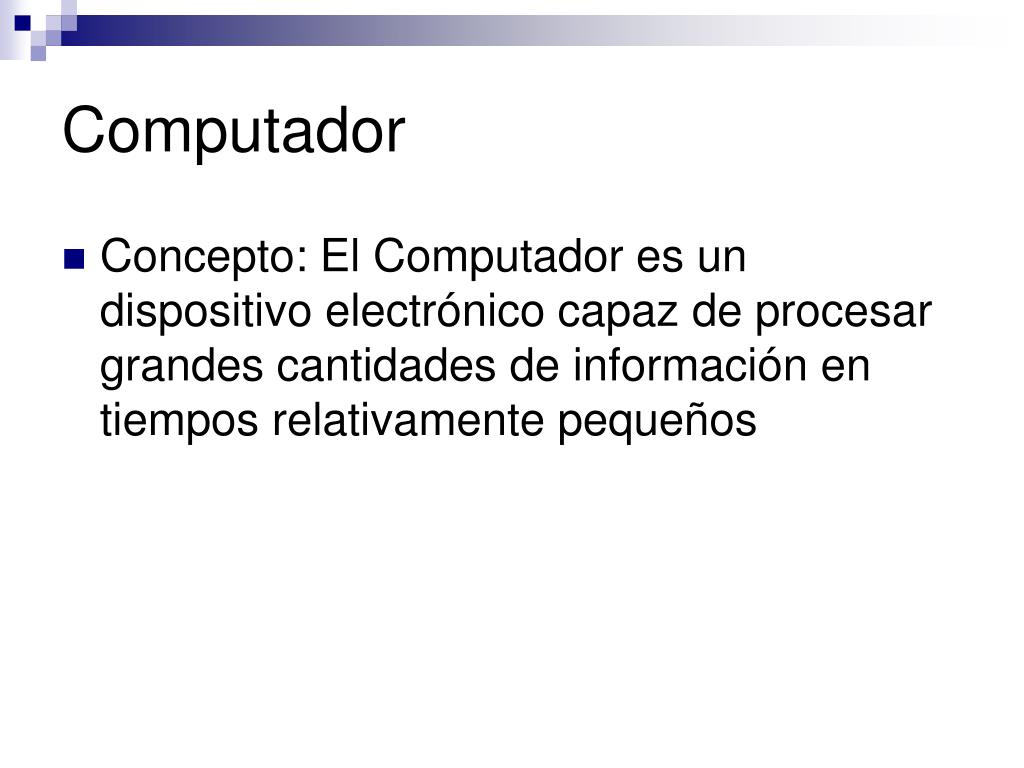

Computador
  • Concepto: El Computador es un dispositivo electrónico capaz de procesar grandes cantidades de información en tiempos relativamente pequeños
la tarjeta madre

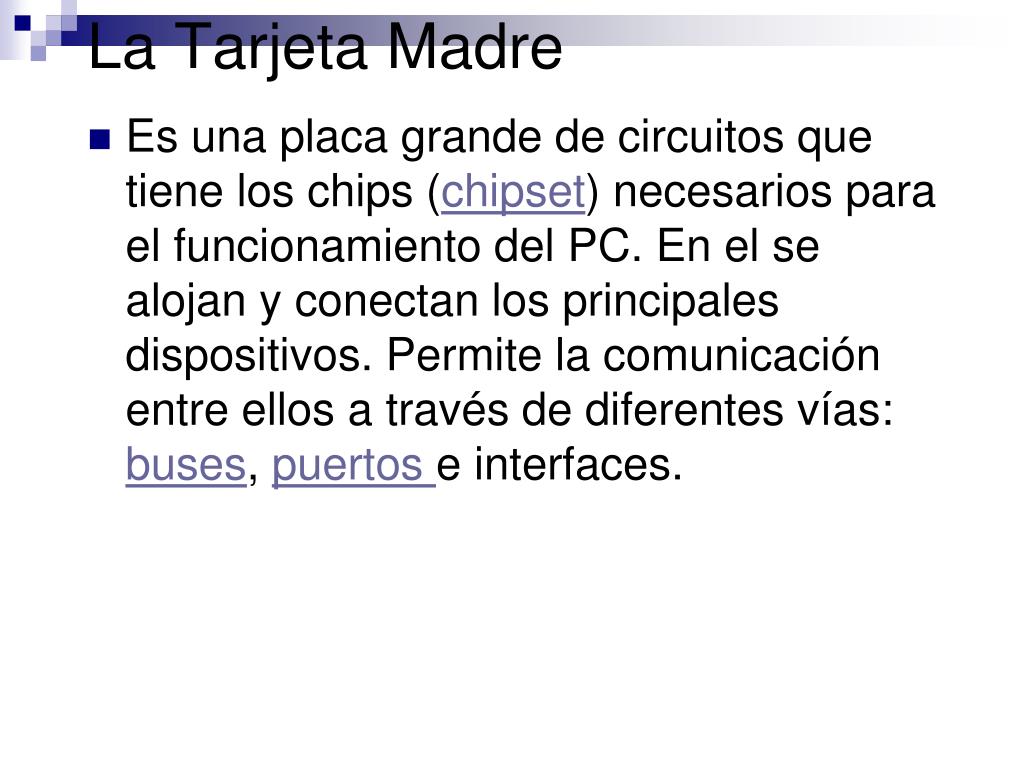

La Tarjeta Madre
  • Es una placa grande de circuitos que tiene los chips (chipset) necesarios para el funcionamiento del PC. En el se alojan y conectan los principales dispositivos. Permite la comunicación entre ellos a través de diferentes vías: buses, puertos e interfaces.
slide8

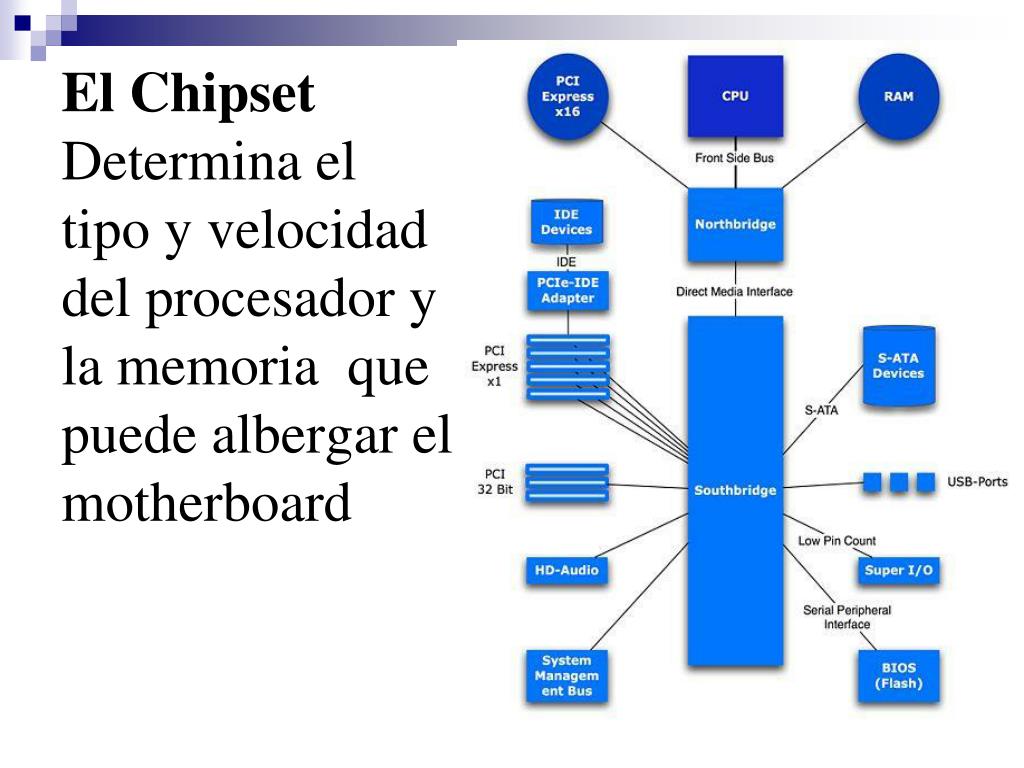

El ChipsetDetermina el tipo y velocidad del procesador y la memoria que puede albergar el motherboard
el chipset

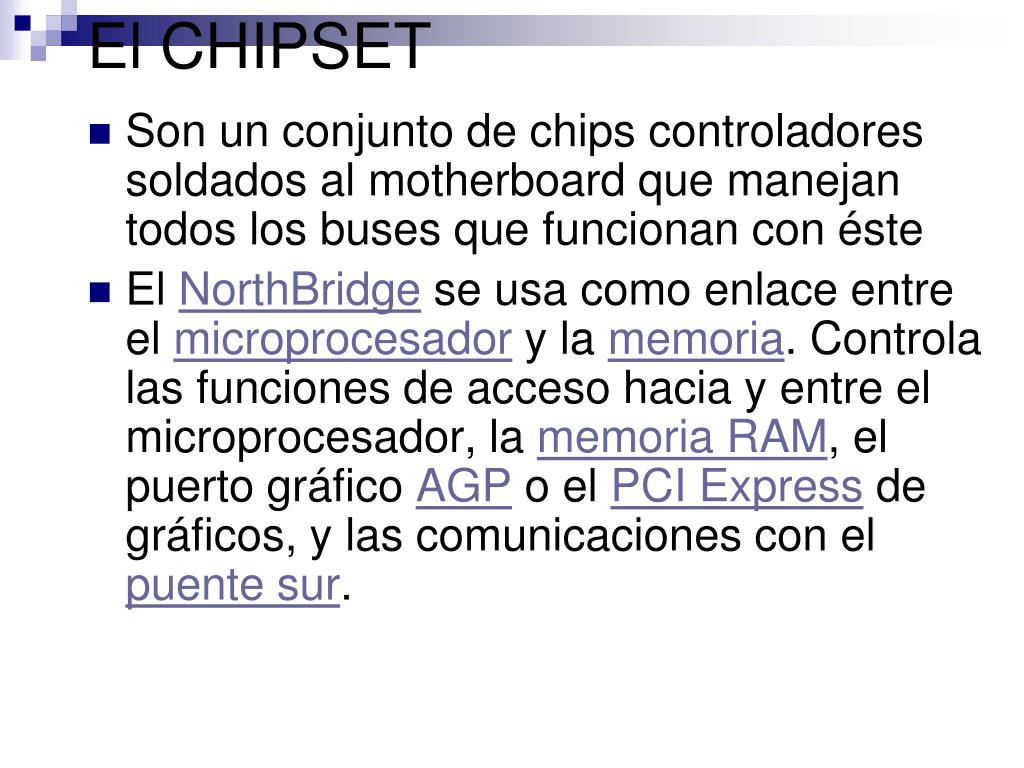

El CHIPSET
  • Son un conjunto de chips controladores soldados al motherboard que manejan todos los buses que funcionan con éste
  • El NorthBridge se usa como enlace entre el microprocesador y la memoria. Controla las funciones de acceso hacia y entre el microprocesador, la memoria RAM, el puerto gráfico AGP o el PCI Express de gráficos, y las comunicaciones con el puente sur.
el chipset1

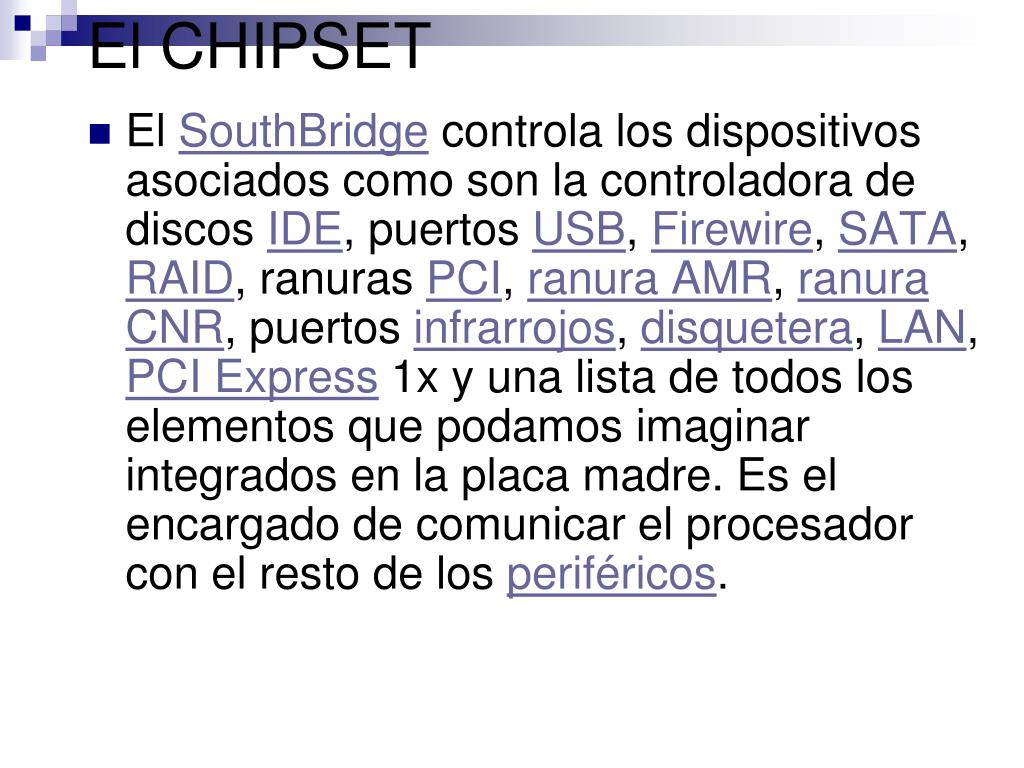

El CHIPSET
  • El SouthBridge controla los dispositivos asociados como son la controladora de discos IDE, puertos USB, Firewire, SATA, RAID, ranuras PCI, ranura AMR, ranura CNR, puertos infrarrojos, disquetera, LAN, PCI Express 1x y una lista de todos los elementos que podamos imaginar integrados en la placa madre. Es el encargado de comunicar el procesador con el resto de los periféricos.
el microprocesador

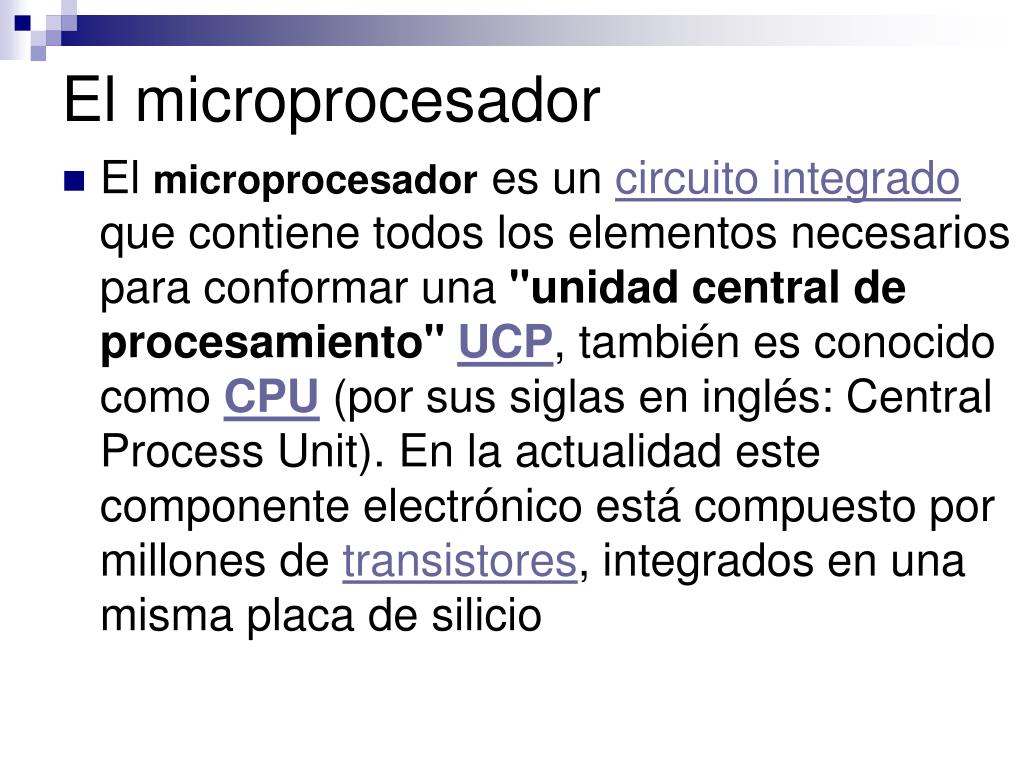

El microprocesador

El microprocesador es un circuito integrado que contiene todos los elementos necesarios para conformar una "unidad central de procesamiento"UCP, también es conocido como CPU (por sus siglas en inglés: Central Process Unit). En la actualidad este componente electrónico está compuesto por millones de transistores, integrados en una misma placa de silicio

el microprocesador1

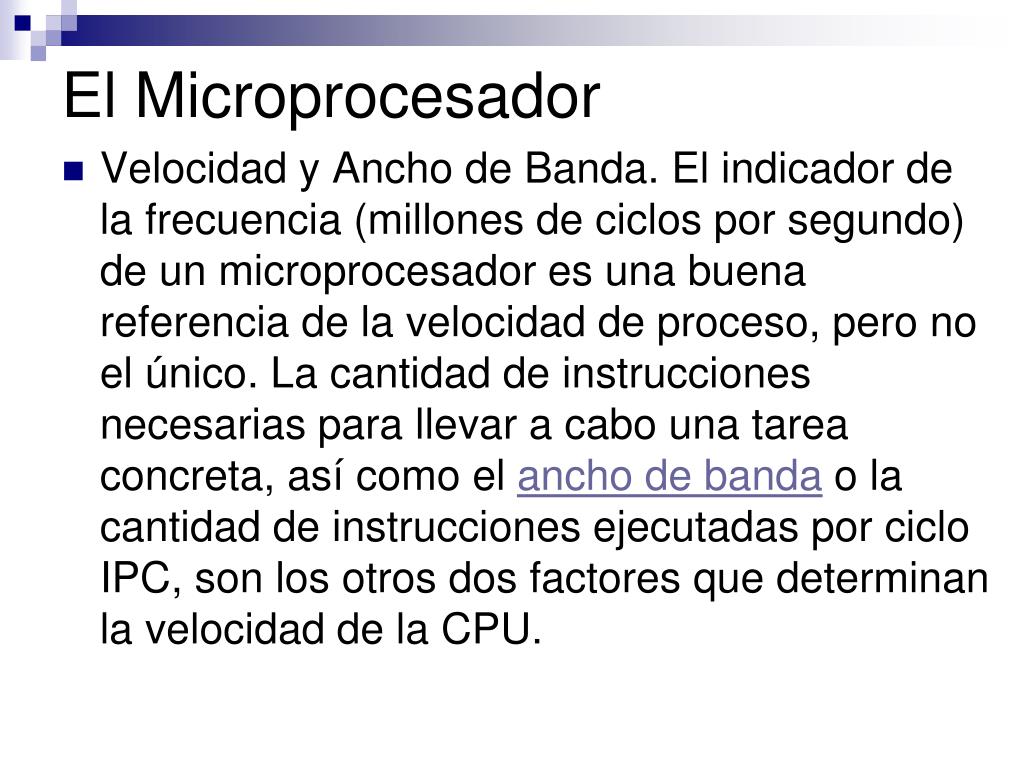

El Microprocesador

Velocidad y Ancho de Banda. El indicador de la frecuencia (millones de ciclos por segundo) de un microprocesador es una buena referencia de la velocidad de proceso, pero no el único. La cantidad de instrucciones necesarias para llevar a cabo una tarea concreta, así como el ancho de banda o la cantidad de instrucciones ejecutadas por ciclo IPC, son los otros dos factores que determinan la velocidad de la CPU.

los buses

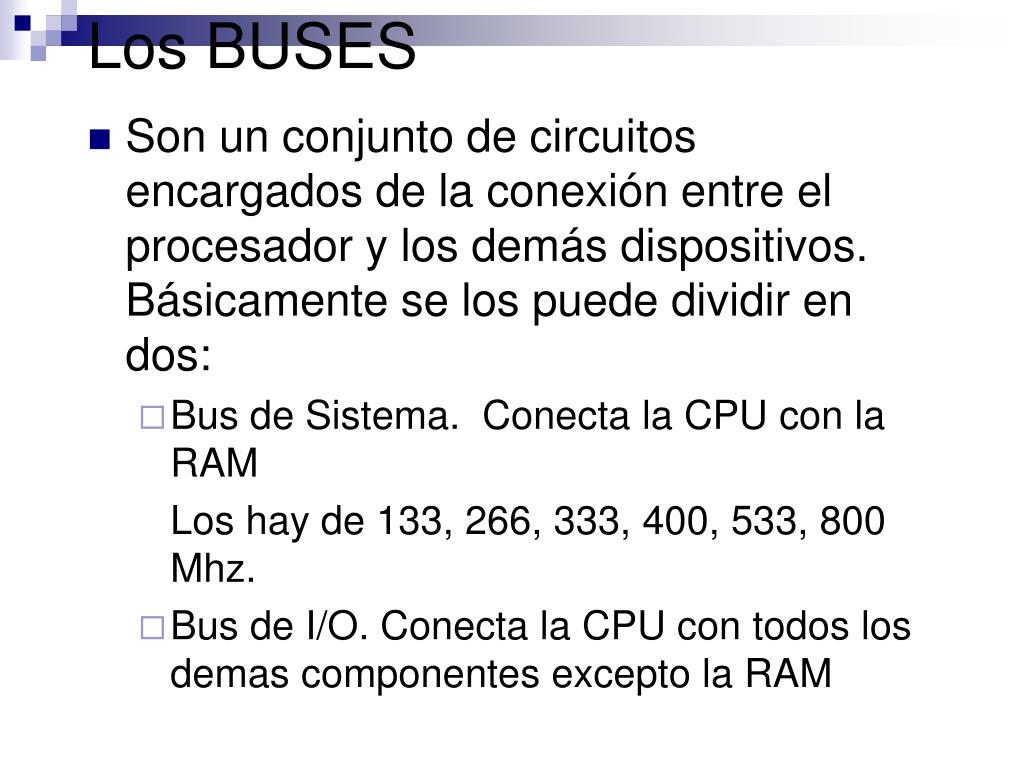

Los BUSES
  • Son un conjunto de circuitos encargados de la conexión entre el procesador y los demás dispositivos. Básicamente se los puede dividir en dos:
    • Bus de Sistema. Conecta la CPU con la RAM

Los hay de 133, 266, 333, 400, 533, 800 Mhz.

    • Bus de I/O. Conecta la CPU con todos los demas componentes excepto la RAM
buses de i o

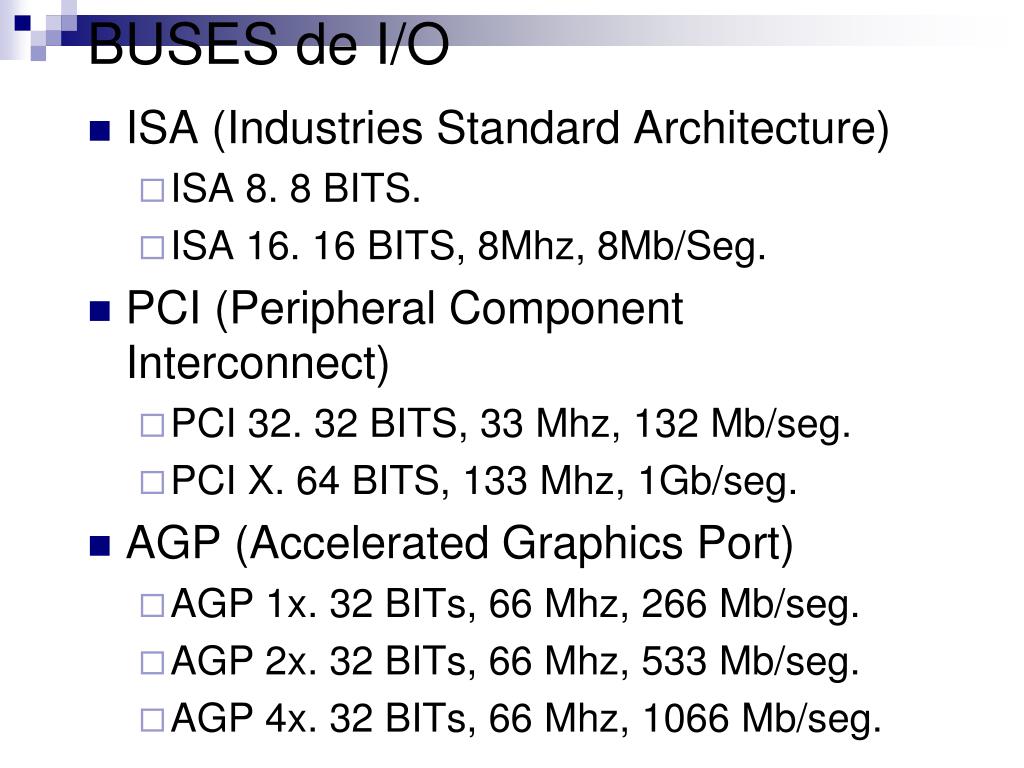

BUSES de I/O
  • ISA (Industries Standard Architecture)
    • ISA 8. 8 BITS.
    • ISA 16. 16 BITS, 8Mhz, 8Mb/Seg.
  • PCI (Peripheral Component Interconnect)
    • PCI 32. 32 BITS, 33 Mhz, 132 Mb/seg.
    • PCI X. 64 BITS, 133 Mhz, 1Gb/seg.
  • AGP (Accelerated Graphics Port)
    • AGP 1x. 32 BITs, 66 Mhz, 266 Mb/seg.
    • AGP 2x. 32 BITs, 66 Mhz, 533 Mb/seg.
    • AGP 4x. 32 BITs, 66 Mhz, 1066 Mb/seg.
los puertos

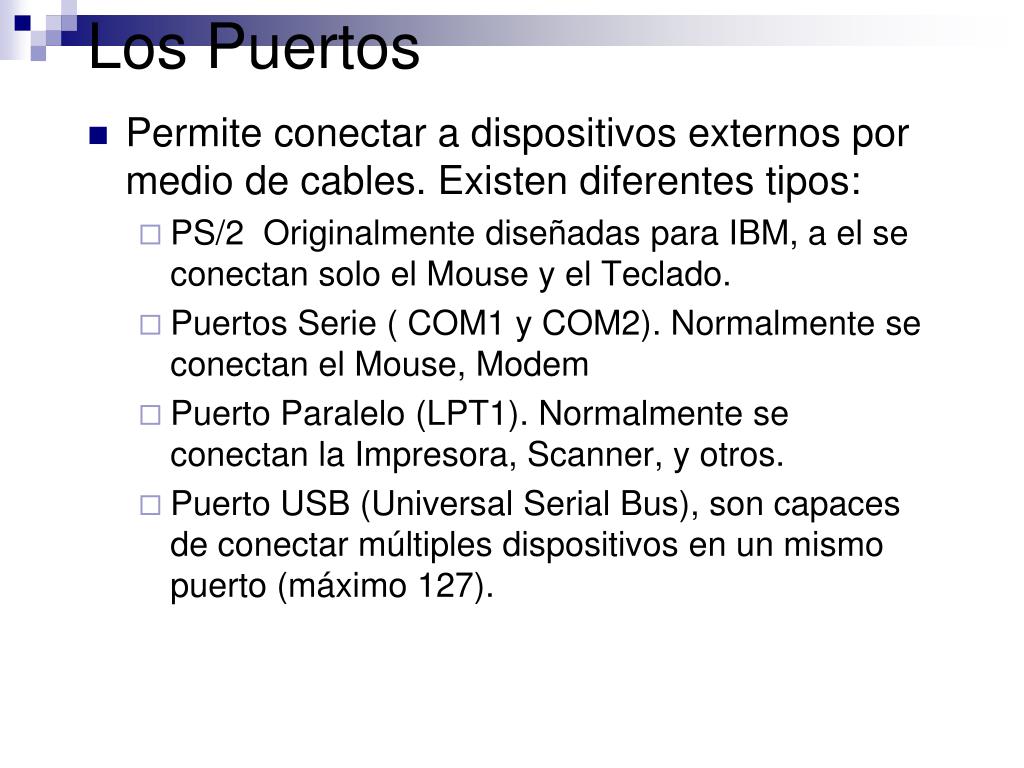

Los Puertos
  • Permite conectar a dispositivos externos por medio de cables. Existen diferentes tipos:
    • PS/2 Originalmente diseñadas para IBM, a el se conectan solo el Mouse y el Teclado.
    • Puertos Serie ( COM1 y COM2). Normalmente se conectan el Mouse, Modem
    • Puerto Paralelo (LPT1). Normalmente se conectan la Impresora, Scanner, y otros.
    • Puerto USB (Universal Serial Bus), son capaces de conectar múltiples dispositivos en un mismo puerto (máximo 127).
memoria ram

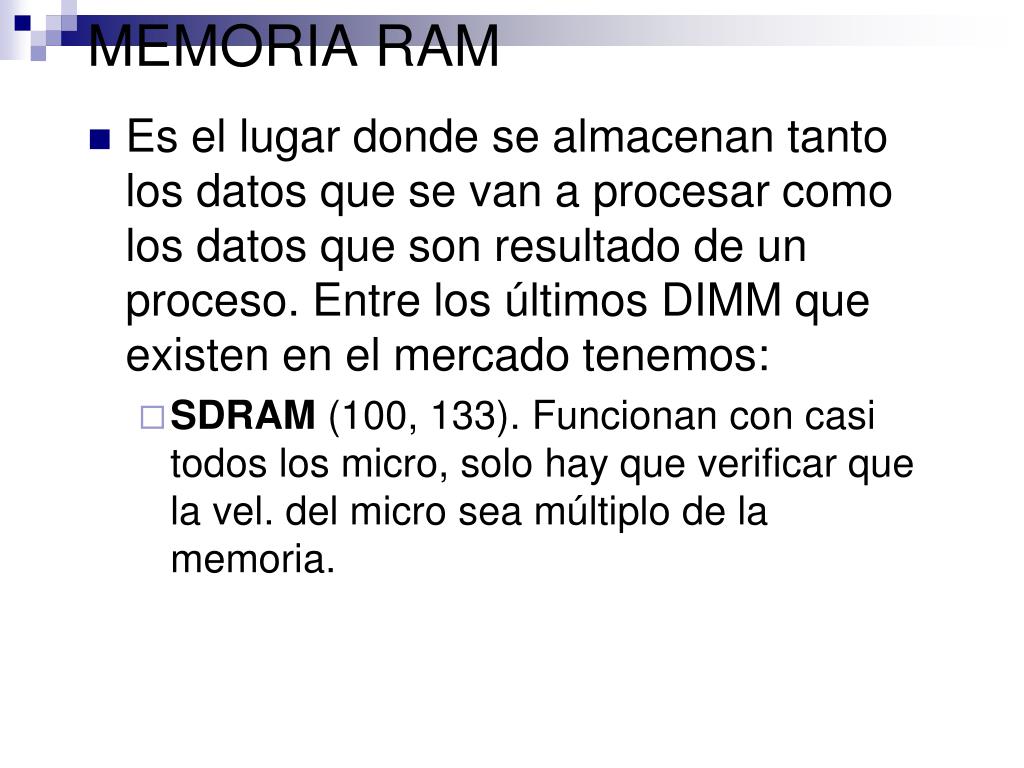

MEMORIA RAM
  • Es el lugar donde se almacenan tanto los datos que se van a procesar como los datos que son resultado de un proceso. Entre los últimos DIMM que existen en el mercado tenemos:
    • SDRAM (100, 133). Funcionan con casi todos los micro, solo hay que verificar que la vel. del micro sea múltiplo de la memoria.
