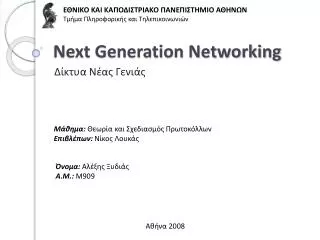

ΕΘΝΙΚΟ ΚΑΙ ΚΑΠΟΔΙΣΤΡΙΑΚΟ ΠΑΝΕΠΙΣΤΗΜΙΟ ΑΘΗΝΩΝ Τμήμα Πληροφορικής και Τηλεπικοινωνιών Next Generation Networking Δίκτυα Νέας Γενιάς Μάθημα: Θεωρία και Σχεδιασμός Πρωτοκόλλων Επιβλέπων: Νίκος Λουκάς Όνομα: Αλέξης Ξυδιάς Α.Μ.: Μ909 Αθήνα 2008

Θεματικές Ενότητες • Εισαγωγή • Υπηρεσίες • Αρχιτεκτονική • Σηματοδοσία και έλεγχος • Παρόμοιες αρχιτεκτονικές και συμπεράσματα

Εισαγωγή • Στρατηγικά κίνητρα • Το εύρος ζώνης θα γίνει 2 με 5 φορές πιο μεγάλο • Το ΙΡ θα γίνει ένα ενιαίο πρωτόκολλο μεταφοράς, που θα χρησιμοποιείται από όλες τις υπηρεσίες • Πώς θα εξελιχθεί το PSTN; • Όπως μέχρι τώρα, με το παραδοσιακό TDM; • Ή με ΙΡ δίκτυα μεταγωγής πακέτων, τηλεφωνία, όντας μια υπηρεσία μεταξύ άλλων; • Άλλοι λόγοι ανάπτυξης • Ενοποίηση των υπηρεσιών και δημιουργία νέων • Διείσδυση του DSL και άλλων αντίστοιχων υπηρεσιών • Κόστος ιδιοκτησίας: ένα, αντί για πολλά δίκτυα

Εισαγωγή • Ορισμός (ITU-T): • Δίκτυο βασισμένο σε πακέτα • Πολλαπλές ευρυζωνικές τεχνολογίες μεταφοράς • Ανεξαρτησία δικτύου-παρόχου υπηρεσιών  σύγκλιση

Εισαγωγή Παραδοσιακή τηλεφωνία:

Εισαγωγή Ευρυζωνική σύνδεση:

Εισαγωγή • Σύγκλιση σε πολλά επίπεδα: • Επίπεδο εφαρμογών (φωνή, βίντεο, δεδομένα  multimedia services) • Επιπέδου υπηρεσιών (υπηρεσίες ανεξαρτήτου δικτύου πρόσβασης) • Επίπεδο δικτύου (πολλές υπηρεσίες, ένα δίκτυο  κόστους ιδιοκτησίας: ↓)

Εισαγωγή Τα δίκτυα νέας γενιάς με λίγα λόγια είναι… • Ένα πολυ-υπηρεσιακό δίκτυο, ικανό να υποστηρίξει φωνή, βίντεο και δεδομένα • Ένα δίκτυο με την πλατφόρμα ελέγχου (σηματοδοσία και έλεγχο) διαφοροποιημένη από την πλατφόρμα μεταφοράς και μεταγωγής • Ένα δίκτυο με ανοικτές διεπαφέςμεταξύ μεταφοράς, ελέγχου και εφαρμογών • Ένα δίκτυο με τεχνολογία μεταγωγής πακέτων που θα μεταφέρει όλου του είδους της πληροφορίες • Ένα δίκτυο με εγγυημένο QoSγια διαφορετικού τύπου SLA

Υπηρεσίες Κινητή τηλεφωνία, βίντεο, δεδομένα • Πλήθος υπηρεσιών σε μία σύνοδο πολυμέσων Σύνοδος πολυμέσων Φωνή Βίντεο Broadcast Άμεσα μηνύματα Διαδίκτυο Broadcast βίντεο, δεδομένα Άμεσα μηνύματα, φωνή, βίντεο Φωνή, βίντεο

Υπηρεσίες • Χαρακτηριστικά των υπηρεσιών: • Υπηρεσίες πανταχού παρών, πραγματικού χρόνου, πολυμεσικές • Εξυπνάδα δικτύου για το χρήστη • Εξυπνάδα δικτύου για το δίκτυο • Απλοϊκότητα για τους χρήστες • Εξατομίκευση και προσωπική οργάνωση των υπηρεσιών • Έξυπνη οργάνωση πληροφοριών

Υπάρχοντα δίκτυα και αρχιτεκτονικές • 5 δίκτυα διαφορετικού τύπου για να χειρίζονται όλες τις τηλ/κές υπηρεσίες • TDM για σταθερά και κινητά δίκτυα, με λειτουργία μεταγωγής κυκλώματος με μονοπάτια από άκρο-σε-άκρο • SS7 και ΙΝ δίκτυα που λειτουργούν με μεταγωγή μηνυμάτων • Δίκτυο δεδομένων που λειτουργεί με μισθωμένες γραμμές και μεταγωγή πακέτων με διαφορετικά συμβατικά ΙΡ πρωτόκολλα

NGN επίπεδα για όλες τις υπηρεσίες Τα επίπεδα των δικτύων νέας γενιάς:

Επιθυμητή αρχιτεκτονική των NGN • Συντονισμός των τηλ/κών δραστηριοτήτων • Βελτιώνει τη συνεργασία μεταξύ operators και service providers • Αναφέρεται ως Call Agent ή Media Gateway Controller • Παρέχει τον έλεγχο παράδοσης υπηρεσιών (service delivery control) στο δίκτυο • Υπεύθυνο για τον έλεγχο κλήσεων μέσω πρωτοκόλλων, όπως H323, MGCP ή το H248 • Αποτελεί πύλη σηματοδοσίας ή διαλειτουργεί με το PSTN N7 δίκτυο σηματοδοσίας • Συνδέεται με το ΙΝ για να παρέχει υπηρεσίες όπως στο TDM

Αρχιτεκτονική – Στοιχεία δικτύου SIP Διαχείριση σηματοδοσίας, εγκαθίδρυση κλήσης, διατήρηση και τερματισμός για τερματικά που λειτουργούν με πακέτα • Η.248 • Πρωτόκολλο σηματοδοσίας και οργάνωσης συνόδων • Επιτρέπει την εγκαθίδρυση, τη διατήρηση και τον τερματισμό κλήσεων, μεταξύ τερματικών σημείων χρησιμοποιώντας το TDM • Οι πληροφορίες πακετάρονται σε πακέτα μεταβλητού μήκους, με κεφαλίδες ελέγχου • Πρέπει να προσφέρουν εγγύηση για συγκεκριμένο QoS ανάλογα με τις απαιτήσεις

Σηματοδοσία • Στα δίκτυα νέας γενιάς δεν απαιτείται ένα αφοσιωμένο κανάλι  περισσότεροι πόροι στο δίκτυο • Στο κλασικό PSTN/IN το ΙΝ βρίσκεται ιεραρχικά ψηλότερα από το PSTN. Σηματοδοσία με SS7 • Στα δίκτυα νέας γενιάς δεν υπάρχει κάποιο ανώτερο δίκτυο σηματοδοσίας. Σηματοδοσία πάλι με SS7 Διαλειτουργικότητα με παλαιότερα δίκτυα • Παρόμοια σχετική αρχιτεκτονική σηματοδοσίας για IP δίκτυα είναι η αρχιτεκτονική SIGTRAN (Signaling Transport), που αποτελείται από διάφορα κομμάτια και επίπεδα

Συμπεράσματα • Τα κύριο πλεονέκτημα των NGN που βασίζονται στο ΙΡ πρωτόκολλο είναι ότι είναι ευέλικτα για πολλές υπηρεσίες • Τα NGN χρησιμοποιούνται για όλες τις υπηρεσίες με συγκεκριμένο QoSδεν είναι μόνο ΙΡ ή διαδίκτυο • Τα περισσότερα NGN στοιχεία δικτύου είναι διαθέσιμα σήμερα σε μικρά και ιδιωτικά δίκτυα • Τα NGN και το TDM δίκτυο θα πρέπει να συνυπάρξουν και να διαλειτουργήσουν • Παρόμοιες αρχιτεκτονικές με τα NGN: TISPAN, IMS

Ευχαριστώ πολύ! Αλέξης Ξυδιάς www.di.uoa.gr/~grad0909
