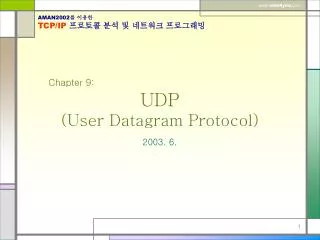

  1. Chapter 9: UDP (User Datagram Protocol) 2003. 6.

  2. Echo Daytime SNMP SNMP/ Trap Echo Daytime SNMP SNMP/ Trap 7 13 161 162 5000 5001 161 162 TCP TCP IP IP 데이터링크 데이터링크 물리계층 물리계층 사용자 데이터그램 프로토콜 • 특징 • 비연결형 IP 전달 서비스 + 최소한의 신뢰성 제공 (선택적 체크 섬) • 포트 대 포트(port-to-port) 전송 • 대표적인 응용 : • SNMP(Simple Network Management Protocol) • 실시간 인터넷 방송 Client Server

  3. IP 헤더 IP 데이터 20byte + 옵션 UDP헤드 (8byte) UDP 데이터 0 8 16 24 31 근원지 포트 목적지 포트 길이 체크 섬 UDP의 구조 • 근원지 / 목적지 포트 • 근원지,목적지 컴퓨터의 프로그램이 사용하는 포트 번호 • 길이 • UDP 데이터그램의 크기(헤더+데이터)를 바이트 단위로 나타냄 • 체크 섬 • UDP 데이터에 오류가 있는지 검사하기 위해 사용

  4. UDP 데이터그램 분석

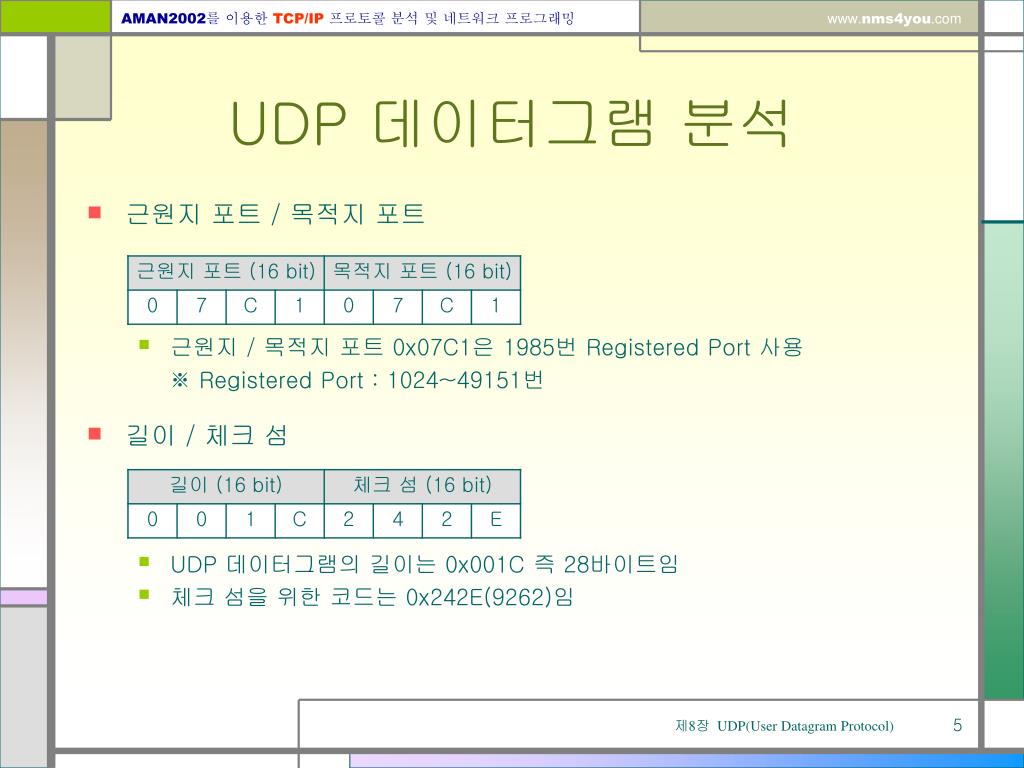

  5. UDP 데이터그램 분석 • 근원지 포트 / 목적지 포트 • 근원지 / 목적지 포트 0x07C1은 1985번 Registered Port 사용 ※ Registered Port : 1024~49151번 • 길이 / 체크 섬 • UDP 데이터그램의 길이는 0x001C 즉 28바이트임 • 체크 섬을 위한 코드는 0x242E(9262)임

  6. 포트 번호 표 • 교재, TCP/IP 프로토콜 분석 및 네트워크 프로그래밍, 부록 5 참조 • AMAN2002 Online Help의 “well-known port”참조

  7. 연습문제 • 10 00 20 00 00 80 AB CD • 헤더 필드 설명

  8. Guru를 이용한 UDP 데이터그램 분석

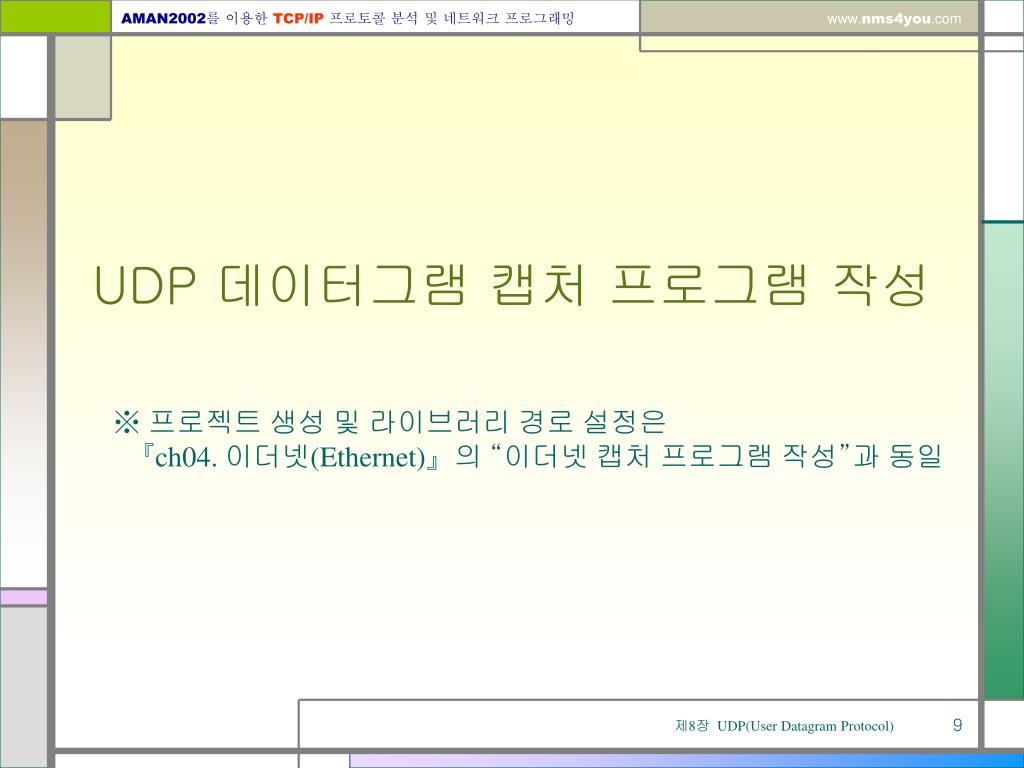

  9. UDP 데이터그램 캡처 프로그램 작성 ※ 프로젝트 생성 및 라이브러리 경로 설정은 『ch04. 이더넷(Ethernet)』의 “이더넷 캡처 프로그램 작성”과 동일

  10. 5 6 1 List Control 2 3 4 Edit Box Edit Box Button 대화상자 디자인

  11. Control 속성

  12. 이벤트 처리 ※ 어댑터 오픈 대화상자 표시, 어댑터 열기, 패킷 캡처, 어댑터 닫기 함수의 설명은 『ch04. 이더넷(Ethernet)』 과 동일하므로 생략함

  13. 패킷 분석 • UDP 헤더의 시작지점 arrTemp[0] arrTemp[14] arrTemp[14 + IpHLen] arrTemp[14]의 하위 4비트 arrTemp 헤더길이 :IpHLen 이더넷 헤더 IP 헤더 UDP 헤더 arrTemp[14+9] 프로토콜 필드 0x11(17)→ UDP

  14. 패킷 분석 • List Control 에 패킷 헤더 정보 표시 . . . // 획득된 패킷은 arrTemp에 저장 int iLengthOfPacket = pDlg->Ncap(arrTemp, MaxBufferLen); if(iLengthOfPacket <0 ) continue; #define EtherHeaderLength 14 // UDP 프로토콜은 IP 헤더의 프로토콜 필드값이 0x11(17)이므로 // - IP의 프로토콜 필드 값이 0x11인 것만 골라냄 if( arrTemp[EtherHeaderLength + 9] == 0x11) { // IP 헤더 길이 정보 획득 unsigned char MASK = 0x0F; arrTemp[EtherHeaderLength] = arrTemp[EtherHeaderLength] & MASK; int iIpHeaderLength = arrTemp[EtherHeaderLength]<<2; . . .

  15. 패킷 분석 • List Control 에 패킷 헤더 정보 표시 // 근원지 포트 CString strUdpSrcPort = _T(""); unsigned int iSourcePort = pDlg->Twobytes_to_number( arrTemp[EtherHeaderLength + iIpHeaderLength], arrTemp[EtherHeaderLength + iIpHeaderLength+1]); strUdpSrcPort.Format("SRC : %d", iSourcePort); m_ListUdpPacketInfo.SetItem(i, 1, LVIF_TEXT, strUdpSrcPort, 0, 0, 0, 0); // 목적지 포트 CString strUdpDesPort = _T(""); unsigned int iDestinationPort = pDlg->Twobytes_to_number( arrTemp[EtherHeaderLength + iIpHeaderLength +2], arrTemp[EtherHeaderLength + iIpHeaderLength+3]); strUdpDesPort.Format("DEST : %d", iDestinationPort); m_ListUdpPacketInfo.SetItem(i, 2, LVIF_TEXT, strUdpDesPort, 0, 0, 0, 0); . . .

  16. 패킷 분석 • List Control 에 패킷 헤더 정보 표시 //UDP 데이터그램의 전체 길이 CString strUdpTotalLength = _T(""); unsigned int iTotalLength = pDlg->Twobytes_to_number( arrTemp[EtherHeaderLength + iIpHeaderLength +4], arrTemp[EtherHeaderLength + iIpHeaderLength+5]); strUdpTotalLength.Format("TOTAL : %d", iTotalLength); m_ListUdpPacketInfo.SetItem(i, 3, LVIF_TEXT, strUdpTotalLength, 0, 0, 0, 0); // 체크 섬 CString strUdpCheckSum = _T(""); unsigned int iCheckSum = pDlg->Twobytes_to_number( arrTemp[EtherHeaderLength + iIpHeaderLength + 6], arrTemp[EtherHeaderLength + iIpHeaderLength+7]); strUdpCheckSum.Format("CHK : %d", iCheckSum); m_ListUdpPacketInfo.SetItem(i, 4, LVIF_TEXT, strUdpCheckSum, 0, 0, 0, 0); . . .

  17. UdpViewer 실행 화면

  18. UdpViewer를 이용한 Udp 데이터그램 분석 • 0번 패킷 분석 • 근원지 포트번호  송신지에서 7671번 Registered Port를 사용함 • 목적지 포트번호  수신지에서 38329번 Registered Port를 사용함 • 길이  17493바이트임 • 체크 섬  송신지에서 계산한 체크 섬은 16904임

  19. 참고 문헌 • 서승호 외, AMAN2002를 이용한 TCP/IP 프로토콜 분석 및 네트워크 프로그래밍, 정익사, 2002. • RFC 768, J. Postel, User Datagram Protocol, August 1980. • RFC 1240, C. Shue, W. Haggerty, OSI Connectionless Transport Service on top of UDP Version: 1, June 1991. • RFC 1791, T. Sung, TCP And UDP Over IPX Networks With Fixed Path MTU, April 1995. • Behrouz Forouzan, “Introduction to Data Communication and Networking”, Mcgrwohill, 1999 • Fred Halsall, “Data Communications, Computer Networks and Open Systems”, Addison-wesley, 1995.
