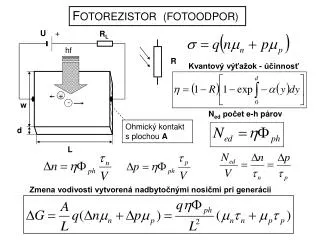

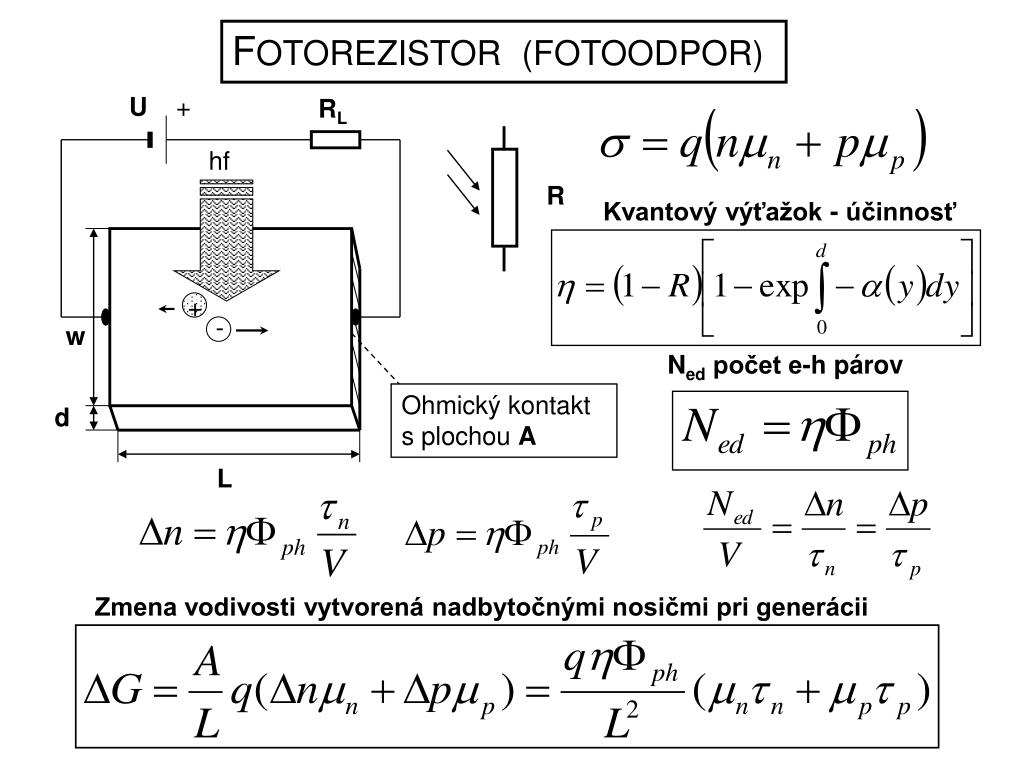

  1. U + RL R hf + - w Ohmický kontakt s plochou A d L FOTOREZISTOR (FOTOODPOR) Kvantový výťažok - účinnosť Ned počet e-h párov Zmena vodivosti vytvorená nadbytočnými nosičmi pri generácii

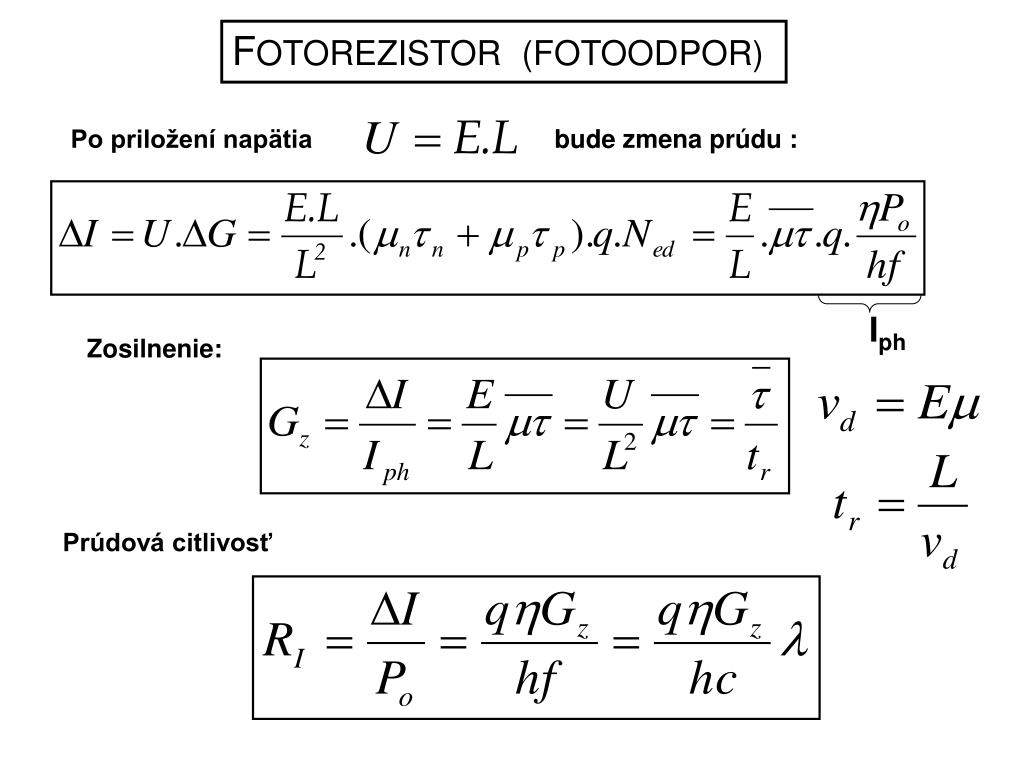

  2. FOTOREZISTOR (FOTOODPOR) Po priložení napätia bude zmena prúdu : Iph Zosilnenie: Prúdová citlivosť

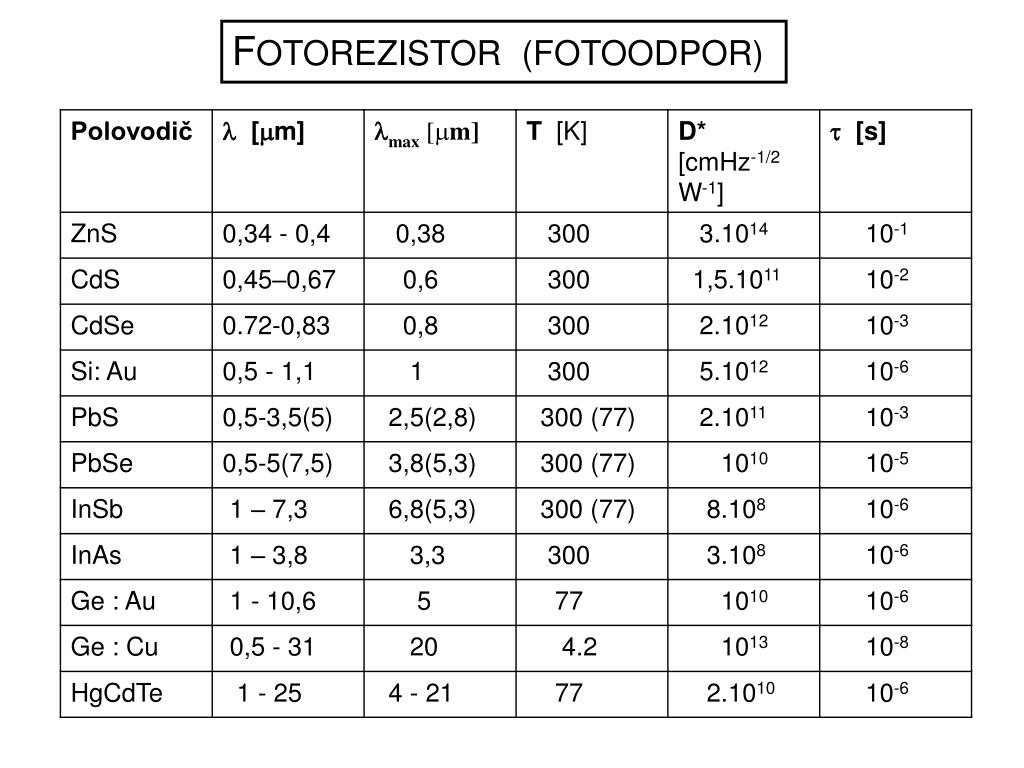

  3. FOTOREZISTOR (FOTOODPOR)

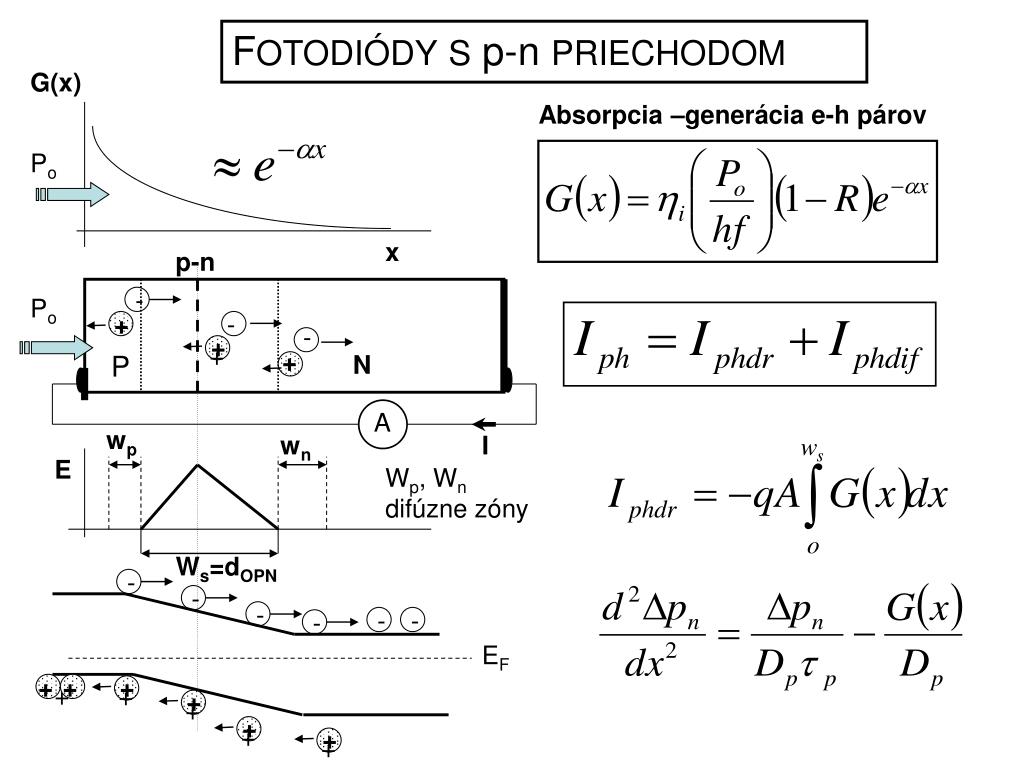

  4. G(x) Po x p-n Po - - - - - + - - + + + P N A wp wn I E Wp, Wn difúzne zóny Ws=dOPN - - EF + + + + + + + + + + + FOTODIÓDYS p-n PRIECHODOM Absorpcia –generácia e-h párov

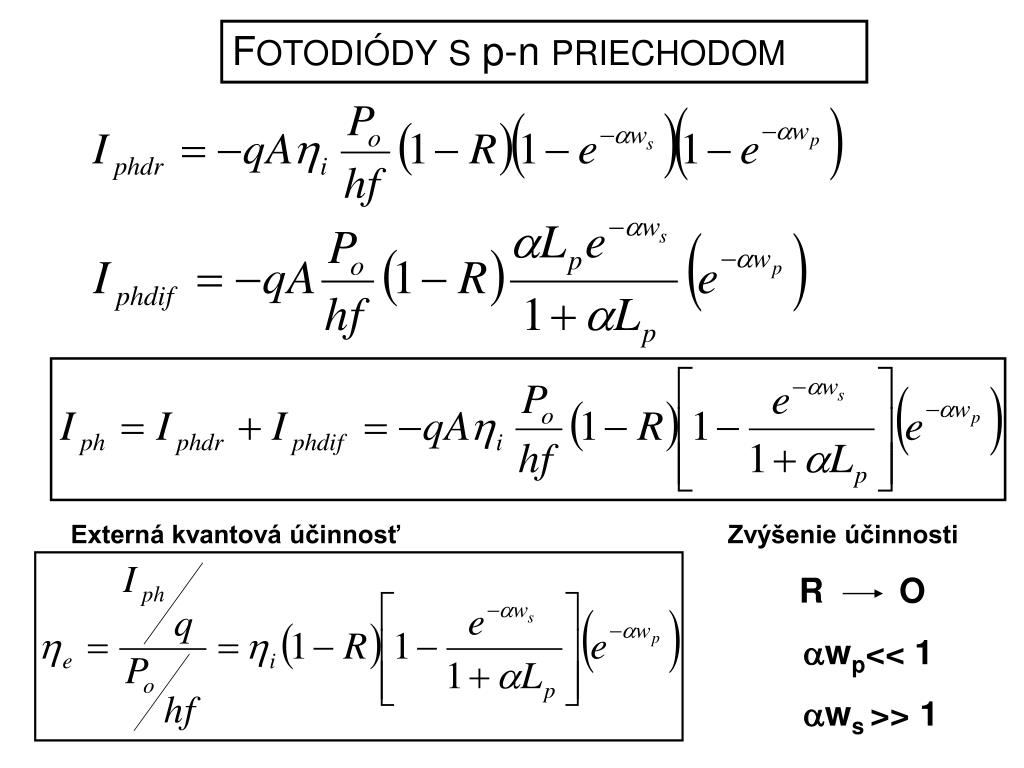

  5. FOTODIÓDYS p-n PRIECHODOM Externá kvantová účinnosť Zvýšenie účinnosti R O wp<< 1 ws >> 1

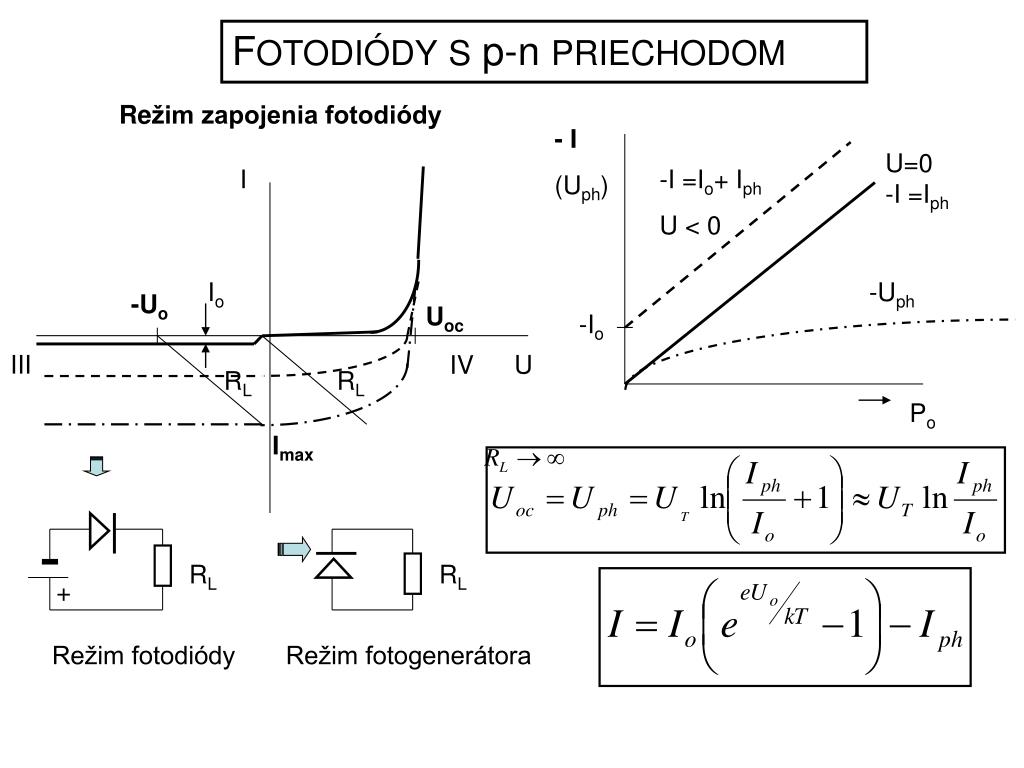

  6. Režim zapojenia fotodiódy Io -Uo Uoc IV RL RL Imax RL RL + Režim fotodiódy Režim fotogenerátora FOTODIÓDYS p-n PRIECHODOM - I (Uph) U=0-I =Iph I -I =Io+ Iph U < 0 -Uph -Io III U Po

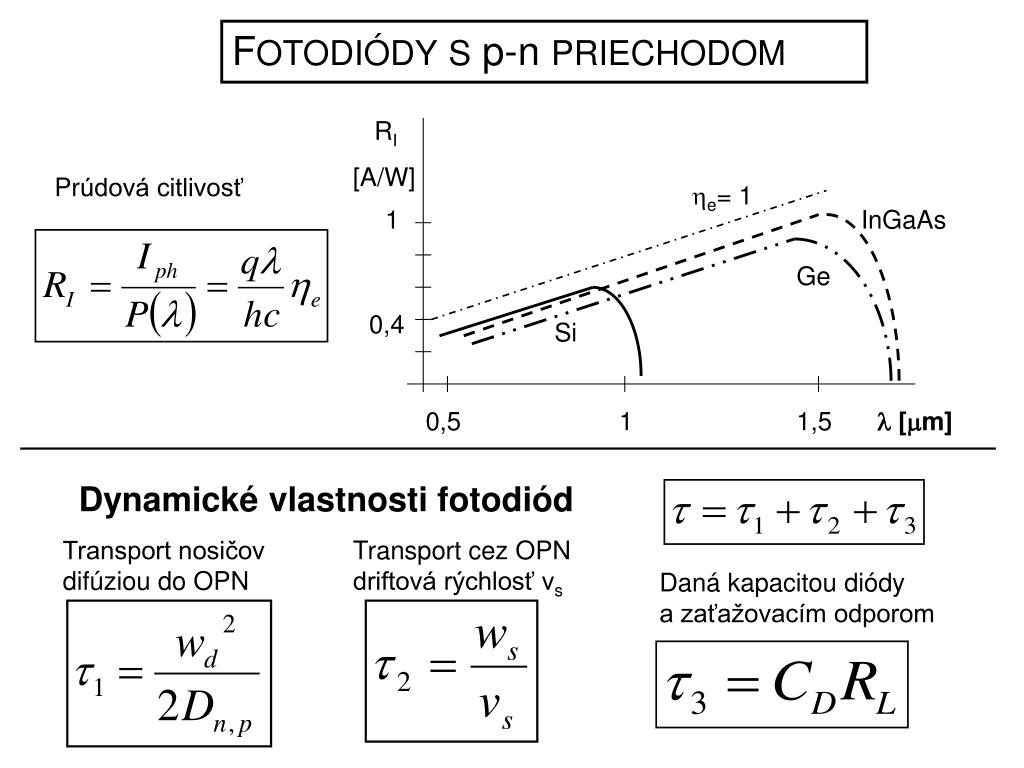

  7. FOTODIÓDYS p-n PRIECHODOM RI [A/W] Prúdová citlivosť e= 1 1 InGaAs Ge 0,4 Si 0,5 1 1,5  [m] Dynamické vlastnosti fotodiód Transport nosičov difúziou do OPN Transport cez OPN driftová rýchlosť vs Daná kapacitou diódya zaťažovacím odporom
