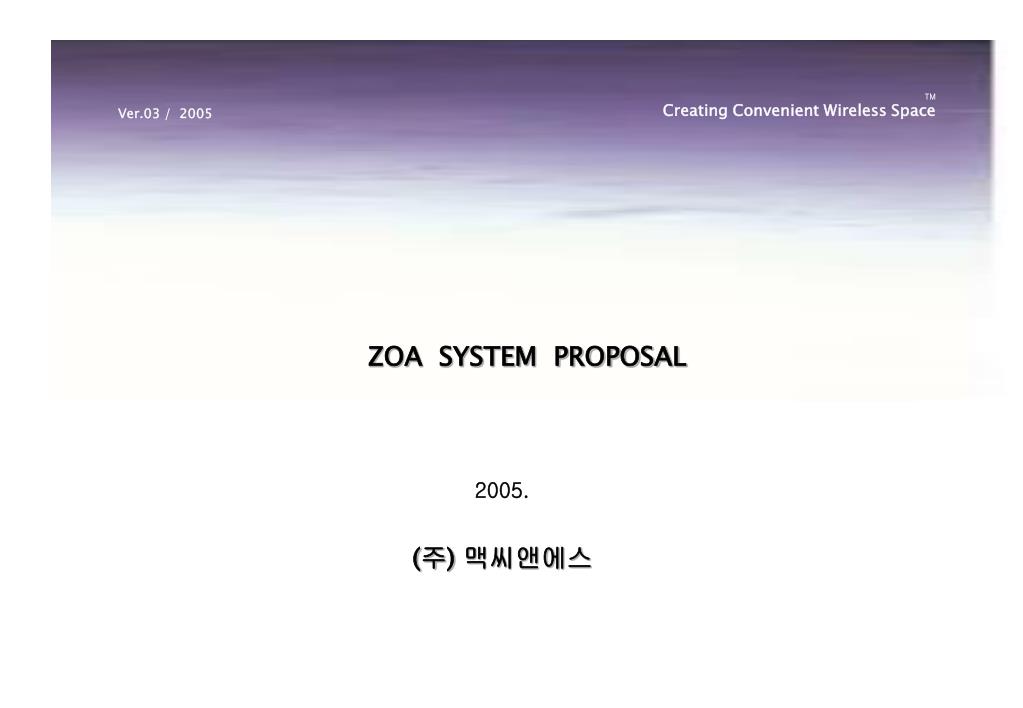

  1. TM Creating Convenient Wireless Space Ver.03 / 2005 ZOA SYSTEM PROPOSAL 2005. (주) 맥씨앤에스

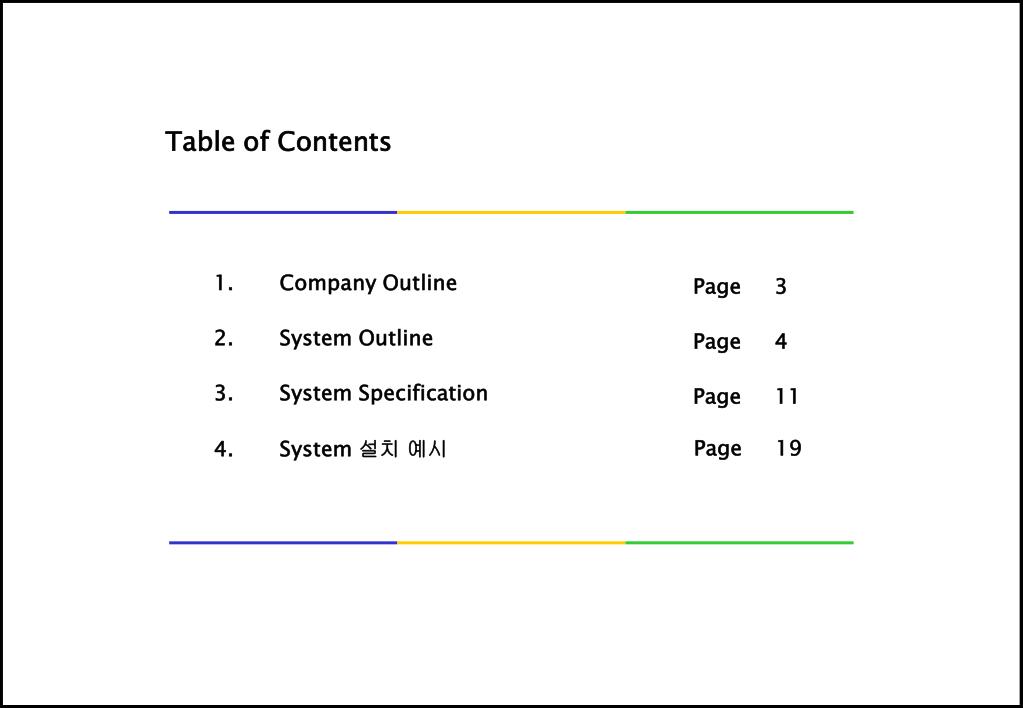

  2. Table of Contents 1. Company Outline Page 3 2. System Outline Page 4 3. System Specification Page 11 4. System 설치 예시 Page 19

  3. 1. Company Outline Company Profile 개요 • 회사명 : I(주) 맥씨앤에스 IMacCNS Co., Ltd. • 설립일 : 2004년 9월 23일 • 주요경영진 : CEO & 대표이사 이상배 • 주소 : 서울 송파구 신천동 11-9 한신코아오피스텔 1508호 • TEL/FAX : I TEL I 02)3432-6551(代) IFAX I02)3432-6554 TM Creating Convenient Wireless Space - 무선의 편리함을 공간으로 창조하는 회사 -

  4. 2. System Outline ①Home Network Technology Trend Trend Home Networking 기술 의 발전동향 발전 동향 1990년대 2000년 ~ 2005년 2005년 ~ 전화통신 기술을 이용한 Home Automation 구현 Computer Network 기술을 이용한 Home Network 구현 복합통신기술을 이용한 Ubiquitous Computing 구현 특징 - 일반 통신망인 구내전화선를 이용한 단지 내 제한적 단순 커뮤니케이션 (구축). • 특정 통신망인 유무선 인터넷(전력선, 이더넷, • 무선 웹)을 이용한 복합 커뮤니케이션. • 전체 통신망인 인터넷(이더넷), 전화(단지 내외) • 및 리모컨(댁내)을 이용한 통합 커뮤니케이션. 비고 - 외부망(인터넷, 전화)과 통신불가. • 가격대비 제어성능 낮고, 구축 및 A/S 비용 • 과다 및 기축시장 사용불가(전력선 통신 한계). • 가격대비 제어성능 우수, 구축 및 A/S 비용 • 저렴 및 모든 건축시장(기축포함)에 사용가능.

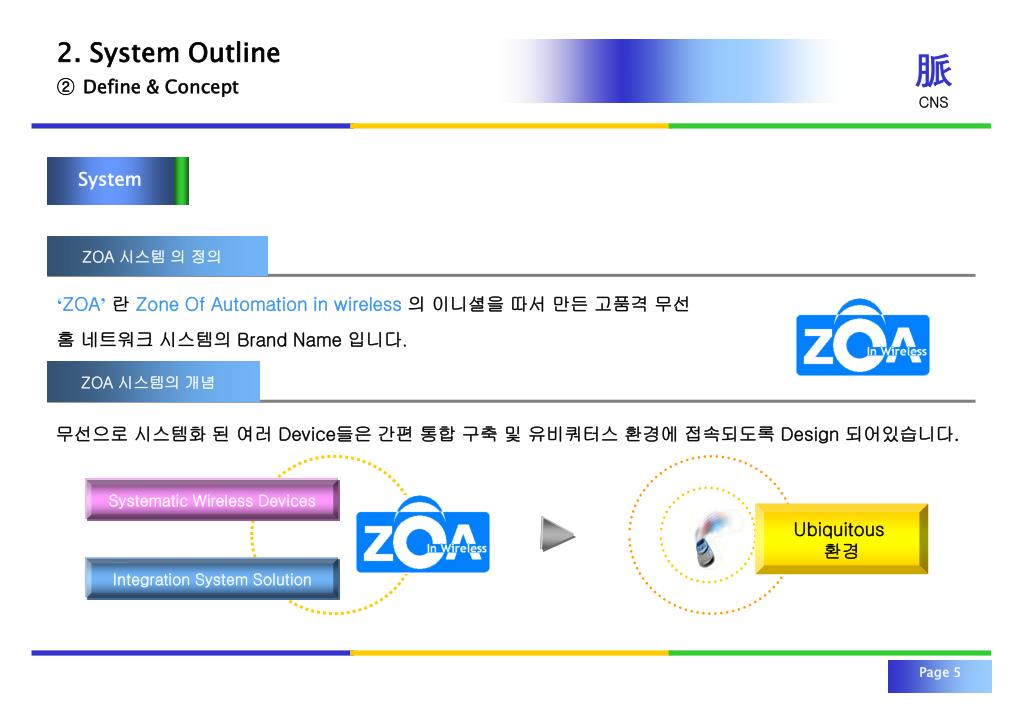

  5. 2. System Outline ②Define & Concept System ZOA 시스템 의 정의 ‘ZOA’란 Zone Of Automation in wireless의 이니셜을 따서 만든 고품격 무선 홈 네트워크 시스템의 Brand Name 입니다. ZOA 시스템의 개념 무선으로 시스템화 된 여러 Device들은 간편 통합 구축 및 유비쿼터스 환경에 접속되도록 Design 되어있습니다. Systematic Wireless Devices Ubiquitous 환경 Integration System Solution

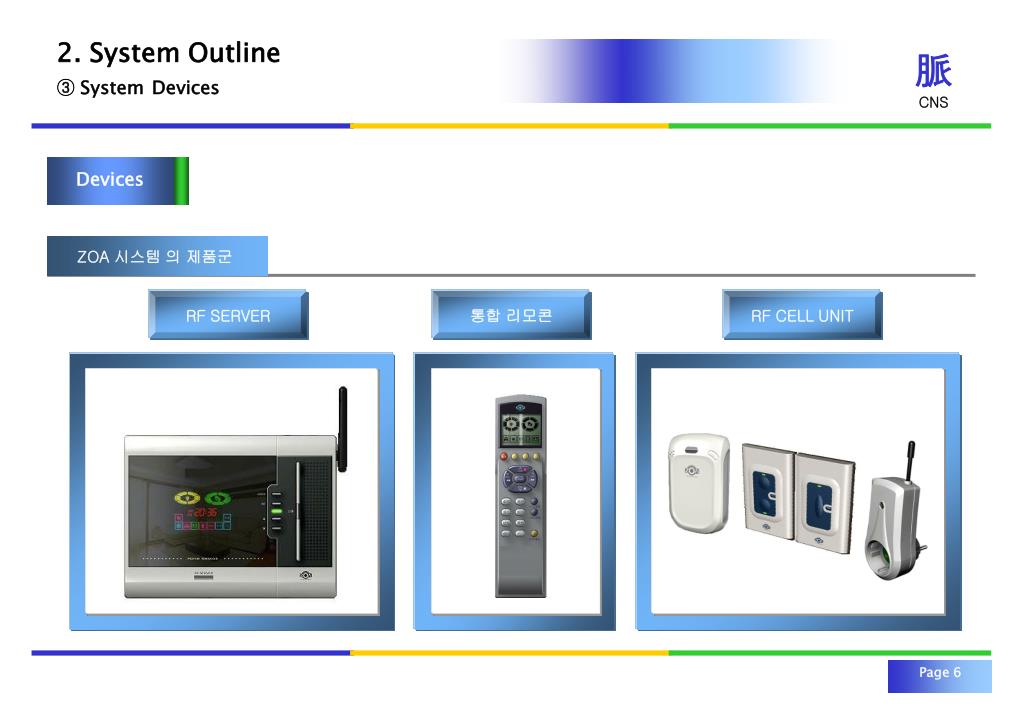

  6. 2. System Outline ③ SystemDevices Devices ZOA 시스템 의 제품군 RF SERVER 통합 리모콘 RF CELL UNIT

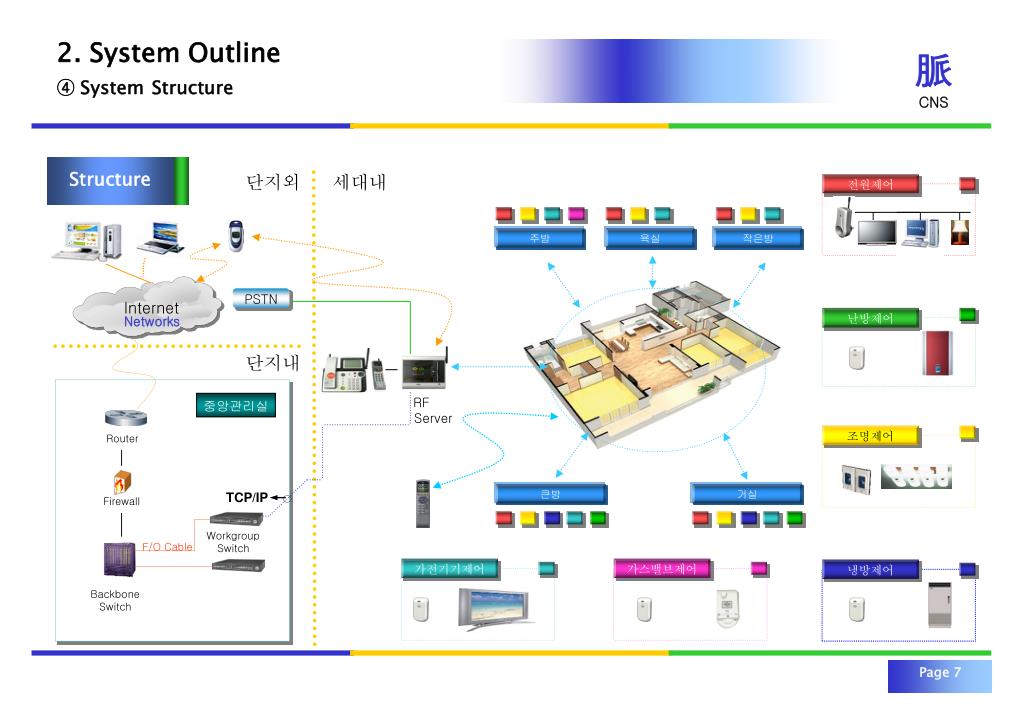

  7. 2. System Outline ④ SystemStructure Structure 단지외 세대내 전원제어 주방 욕실 작은방 Internet Networks PSTN 난방제어 단지내 RF Server 중앙관리실 조명제어 Router 큰방 거실 TCP/IP Firewall Workgroup Switch F/O Cable 가전기기제어 가스밸브제어 냉방제어 Backbone Switch

  8. 2. System Outline ⑤ SystemControl Control 실내지역 통합 리모컨을 이용한 Direct 무선제어 리모컨 제어 고객 실외지역 음성멘트에 맞춰 댁내제어 입력 전화 제어 고객 댁내 제어확인 음성멘트 송출 무선 Signal통신으로 서버 및 전체제어 TTL 신호를 무선 Serial 로 변환 제어 홈네트워크 전문업체 Web Site 상에서 댁내 제어확인 Internet web site Web Site 상에서 제어확인 Display Internet 제어 고객 TCP/IP로 제어 확인 TCP/IP 를 무선 Serial 로 변환 제어 단지 내 고정 IP Server Web Site 상에서 댁내 제어사항 입력 TCP/IP로 제어 입력

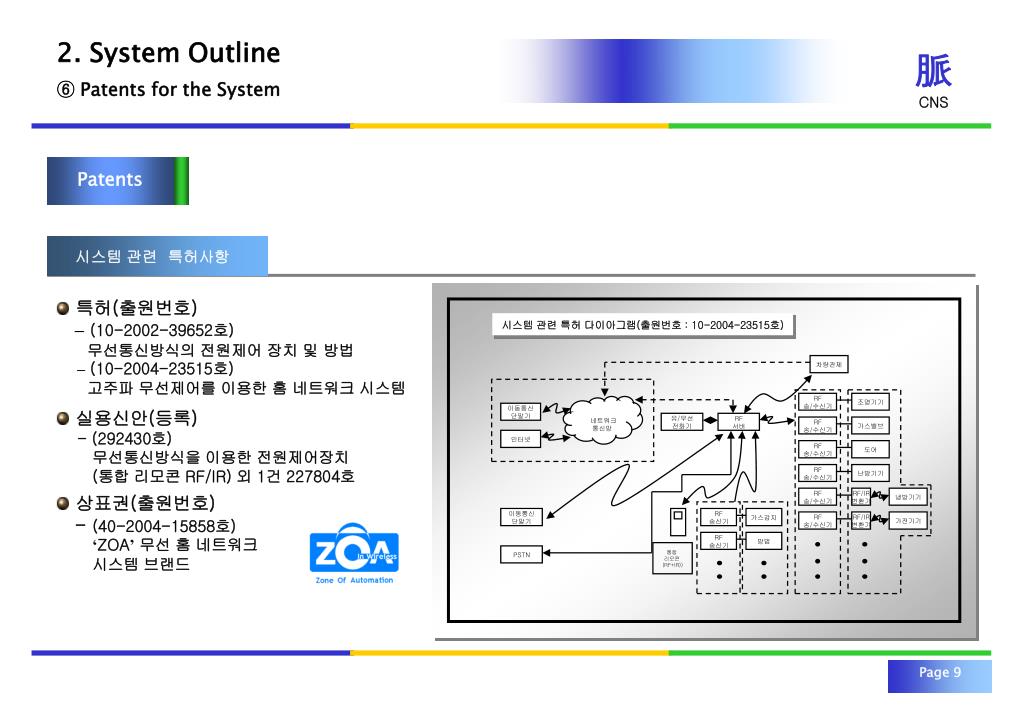

  9. 시스템 관련 특허 다이아그램(출원번호 : 10-2004-23515호) 차량관제 RF 송/수신기 조명기기 네트워크 통신망 이동통신 단말기 유/무선 전화기 RF 서버 RF 송/수신기 가스밸브 인터넷 RF 송/수신기 도어 RF 송/수신기 난방기기 RF 송/수신기 RF/IR 변환기 냉방기기 이동통신 단말기 RF 송신기 가스감지 RF 송/수신기 RF/IR 변환기 가전기기 RF 송신기 방범 통합 리모콘 (RF+IR)) PSTN 2. System Outline ⑥ Patents for the System Patents 시스템 관련 특허사항 • 특허(출원번호) • –(10-2002-39652호) • 무선통신방식의 전원제어 장치 및 방법 • – (10-2004-23515호) • 고주파 무선제어를 이용한 홈 네트워크 시스템 • 실용신안(등록) • - (292430호) • 무선통신방식을 이용한 전원제어장치 • (통합 리모콘 RF/IR) 외 1건 227804호 • 상표권(출원번호) • - (40-2004-15858호) • ‘ZOA’무선 홈 네트워크 • 시스템 브랜드

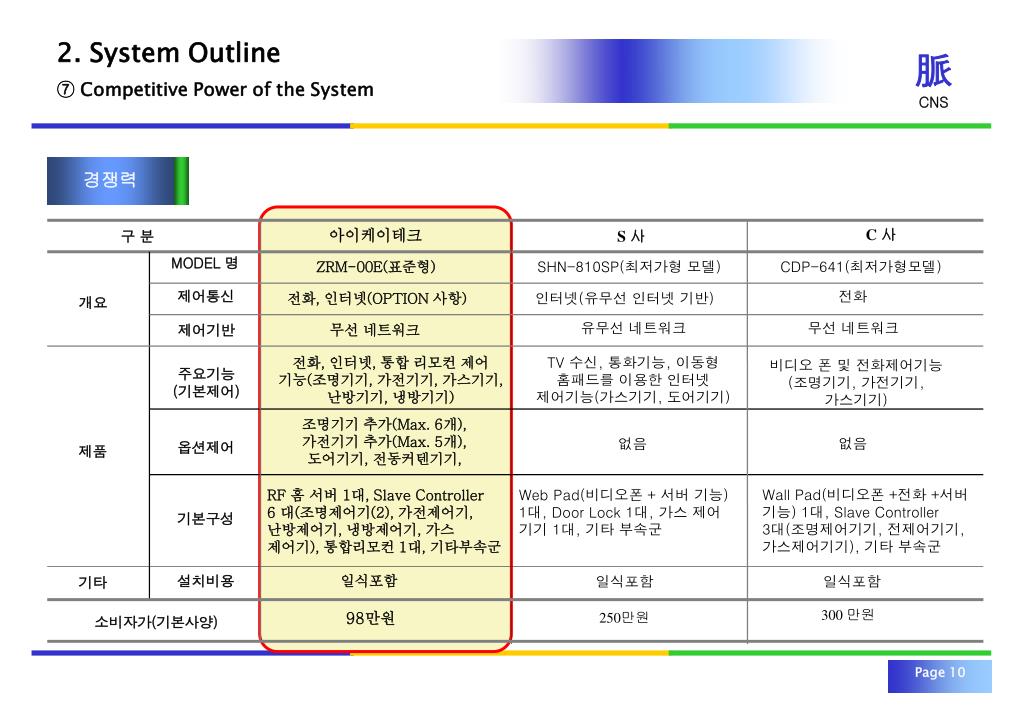

  10. 2. System Outline ⑦ Competitive Power of the System 경쟁력 구 분 아이케이테크 S 사 C 사 MODEL 명 ZRM-00E(표준형) SHN-810SP(최저가형 모델) CDP-641(최저가형모델) 개요 전화 제어통신 전화, 인터넷(OPTION 사항) 인터넷(유무선 인터넷 기반) 유무선 네트워크 무선 네트워크 제어기반 무선 네트워크 전화, 인터넷, 통합 리모컨 제어 기능(조명기기, 가전기기, 가스기기, 난방기기, 냉방기기) 주요기능 (기본제어) TV 수신, 통화기능, 이동형 홈패드를 이용한 인터넷 제어기능(가스기기, 도어기기) 비디오 폰 및 전화제어기능 (조명기기, 가전기기, 가스기기) 제품 조명기기 추가(Max. 6개), 가전기기 추가(Max. 5개), 도어기기, 전동커텐기기, 없음 옵션제어 없음 Wall Pad(비디오폰 +전화 +서버 기능) 1대, Slave Controller 3대(조명제어기기, 전제어기기, 가스제어기기), 기타 부속군 기본구성 RF 홈 서버 1대, Slave Controller 6 대(조명제어기(2), 가전제어기, 난방제어기, 냉방제어기, 가스 제어기), 통합리모컨 1대, 기타부속군 Web Pad(비디오폰 + 서버 기능) 1대, Door Lock 1대, 가스 제어 기기 1대, 기타 부속군 기타 설치비용 일식포함 일식포함 일식포함 250만원 300 만원 98만원 소비자가(기본사양)

  11. 3. System Specification ①Summary & Special Feature ZOA 시스템 의 개요 외부에서 핸드폰 및 전화기를 사용하여 가정 내의 전등, 가스, 냉방, 및 난방기기 등의 원격제어 및 인터넷 제어(옵션사양)가 가능한 제품으로 RF 고주파 양방향 무선통신을 제어의 기본방식으로 채택함으로 인해 완벽한 확인제어가 가능하며, 실내에서는 양방향 통합 리모컨을 사용하여 보다 편리하게 가정의 여러 기기들을 제어 가능케 한 혁신적인 제품이다. ZOA 시스템 의 특징 1. 전제품 고주파 양방향 무선통신을 제어의 기본방식으로 채택 2. 핸드폰 및 PSTN에 의한 완벽한 양방향 음성확인 제어 3. 홈 게이트웨이 설치지역에는 TCP/IP – Serial 연동 구성설계로 인해 인터넷 제어가능(옵션사양) 4. 무선 통합 리모콘(RF/IR 병용)에 의하여 시스템 기기뿐만 아닌 TV, VTR, CATV 의 무선 통합제어 사용 5. 무선 시스템 구성으로 인해 배선공사 불필요 및 내부미관 보존 6. 착탈식 Main Server 부착으로 신설 및 기존공간에 간편하게 시공 7. 심플한 시스템 구성으로 설치 및 보수가 더욱 편리 8. 미려하고 컴팩트한 기기외관으로 인해 첨단 주거공간 이미지 제공

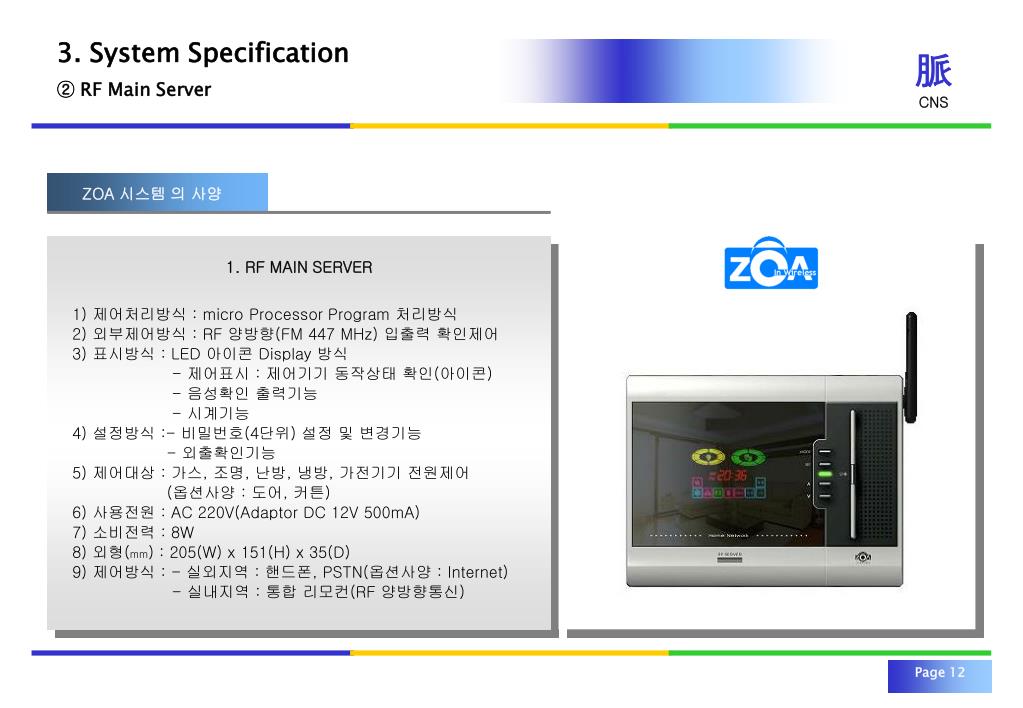

  12. 3. System Specification ② RF Main Server ZOA 시스템 의 사양 1. RF MAIN SERVER 1) 제어처리방식 : micro Processor Program 처리방식 2) 외부제어방식 : RF 양방향(FM 447 MHz) 입출력 확인제어 3) 표시방식 : LED 아이콘 Display 방식 - 제어표시 : 제어기기 동작상태 확인(아이콘) - 음성확인 출력기능 - 시계기능 4) 설정방식 :- 비밀번호(4단위) 설정 및 변경기능 - 외출확인기능 5) 제어대상 : 가스, 조명, 난방, 냉방, 가전기기 전원제어 (옵션사양 : 도어, 커튼) 6) 사용전원 : AC 220V(Adaptor DC 12V 500mA) 7) 소비전력 : 8W 8) 외형(mm) : 205(W) x 151(H) x 35(D) 9) 제어방식 : - 실외지역 : 핸드폰, PSTN(옵션사양 : Internet) - 실내지역 : 통합 리모컨(RF 양방향통신)

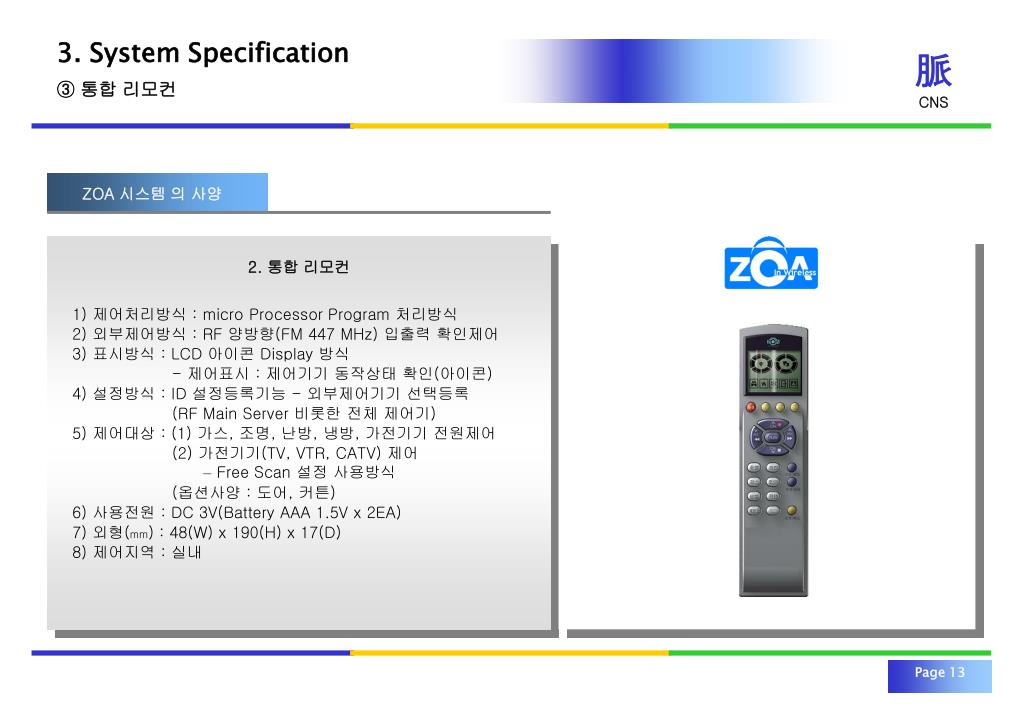

  13. 3. System Specification ③ 통합 리모컨 ZOA 시스템 의 사양 2. 통합 리모컨 1) 제어처리방식 : micro Processor Program 처리방식 2) 외부제어방식 : RF 양방향(FM 447 MHz) 입출력 확인제어 3) 표시방식 : LCD 아이콘 Display 방식 - 제어표시 : 제어기기 동작상태 확인(아이콘) 4) 설정방식 : ID 설정등록기능 - 외부제어기기 선택등록 (RF Main Server 비롯한 전체 제어기) 5) 제어대상 : (1) 가스, 조명, 난방, 냉방, 가전기기 전원제어 (2) 가전기기(TV, VTR, CATV) 제어 – Free Scan 설정 사용방식 (옵션사양 : 도어, 커튼) 6) 사용전원 : DC 3V(Battery AAA 1.5V x 2EA) 7) 외형(mm) : 48(W) x 190(H) x 17(D) 8) 제어지역 : 실내

  14. 3. System Specification ④무선 벽 스위치 ZOA 시스템 의 사양 3. 무선 벽 스위치( Slave Controller (I) ) 본제품은 RF 무선제어방식의 조명 벽 스위치로 원격 개별제어 가 가능하며 수동으로도 끄고 켤 수 있어 매우 편리하게 사용 할 수 있다. 1) 제어방식 : RF 양방향 (FM447 MHz) 입출력 확인제어 2) 설정방식 : Slave 사용 시 ID 설정등록 3) 전선사양 : 1구형-1선/2W식 / 2구형 –1선/3W식 4) 사용정격 : AC 220V/400W(1구형), 200W x 2(2구형) 5) 외형(mm) : 72(W) x 120(H) x 47(D) 6) 제어지역 : 실내 I 2구형 벽 스위치I I 1구형 벽 스위치 I

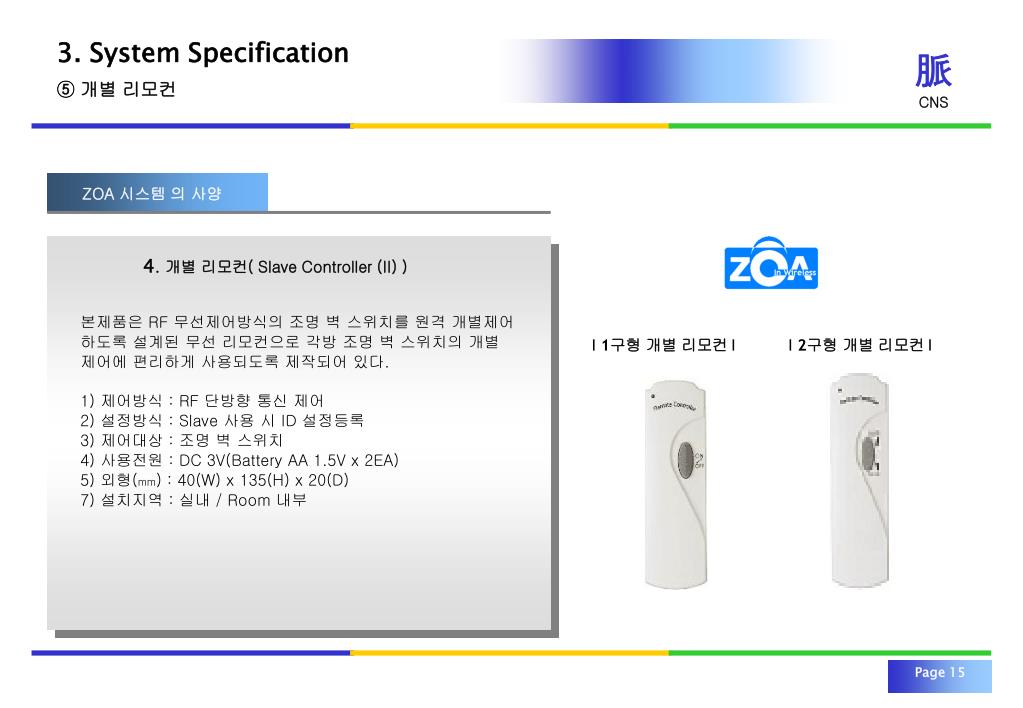

  15. 3. System Specification ⑤개별 리모컨 ZOA 시스템 의 사양 4. 개별 리모컨( Slave Controller (II) ) 본제품은 RF 무선제어방식의 조명 벽 스위치를 원격 개별제어 하도록 설계된 무선 리모컨으로 각방 조명 벽 스위치의 개별 제어에 편리하게 사용되도록 제작되어 있다. I 1구형 개별 리모컨I I 2구형 개별 리모컨I 1) 제어방식 : RF 단방향 통신 제어 2) 설정방식 : Slave 사용 시 ID 설정등록 3) 제어대상 : 조명 벽 스위치 4) 사용전원 : DC 3V(Battery AA 1.5V x 2EA) 5) 외형(mm) : 40(W) x 135(H) x 20(D) 7) 설치지역 : 실내 / Room 내부

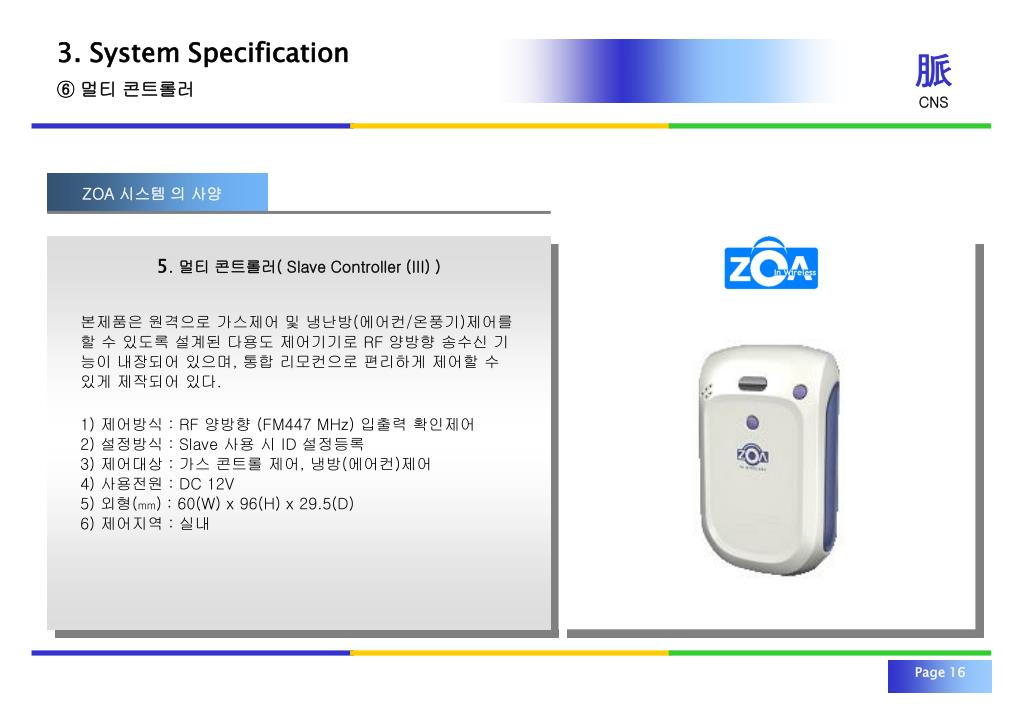

  16. 3. System Specification ⑥멀티 콘트롤러 ZOA 시스템 의 사양 5. 멀티 콘트롤러( Slave Controller (III) ) 본제품은 원격으로 가스제어 및 냉난방(에어컨/온풍기)제어를 할 수 있도록 설계된 다용도 제어기기로 RF 양방향 송수신 기 능이 내장되어 있으며, 통합 리모컨으로 편리하게 제어할 수 있게 제작되어 있다. 1) 제어방식 : RF 양방향 (FM447 MHz) 입출력 확인제어 2) 설정방식 : Slave 사용 시 ID 설정등록 3) 제어대상 : 가스 콘트롤 제어, 냉방(에어컨)제어 4) 사용전원 : DC 12V 5) 외형(mm) : 60(W) x 96(H) x 29.5(D) 6) 제어지역 : 실내

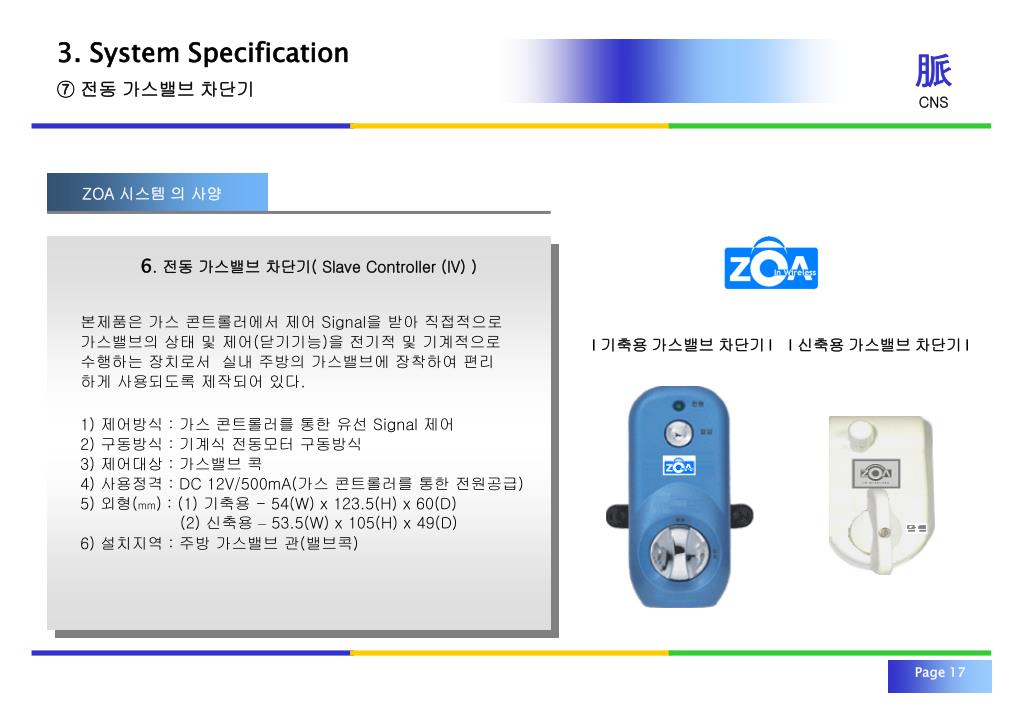

  17. 3. System Specification ⑦전동 가스밸브 차단기 ZOA 시스템 의 사양 6. 전동 가스밸브 차단기( Slave Controller (IV) ) 본제품은 가스 콘트롤러에서 제어 Signal을 받아 직접적으로 가스밸브의 상태 및 제어(닫기기능)을 전기적 및 기계적으로 수행하는 장치로서 실내 주방의 가스밸브에 장착하여 편리 하게 사용되도록 제작되어 있다. I기축용 가스밸브 차단기I I신축용 가스밸브 차단기I 1) 제어방식 : 가스 콘트롤러를 통한 유선 Signal 제어 2) 구동방식 : 기계식 전동모터 구동방식 3) 제어대상 : 가스밸브 콕 4) 사용정격 : DC 12V/500mA(가스 콘트롤러를 통한 전원공급) 5) 외형(mm) : (1) 기축용 - 54(W) x 123.5(H) x 60(D) (2) 신축용 – 53.5(W) x 105(H) x 49(D) 6) 설치지역 : 주방 가스밸브 관(밸브콕)

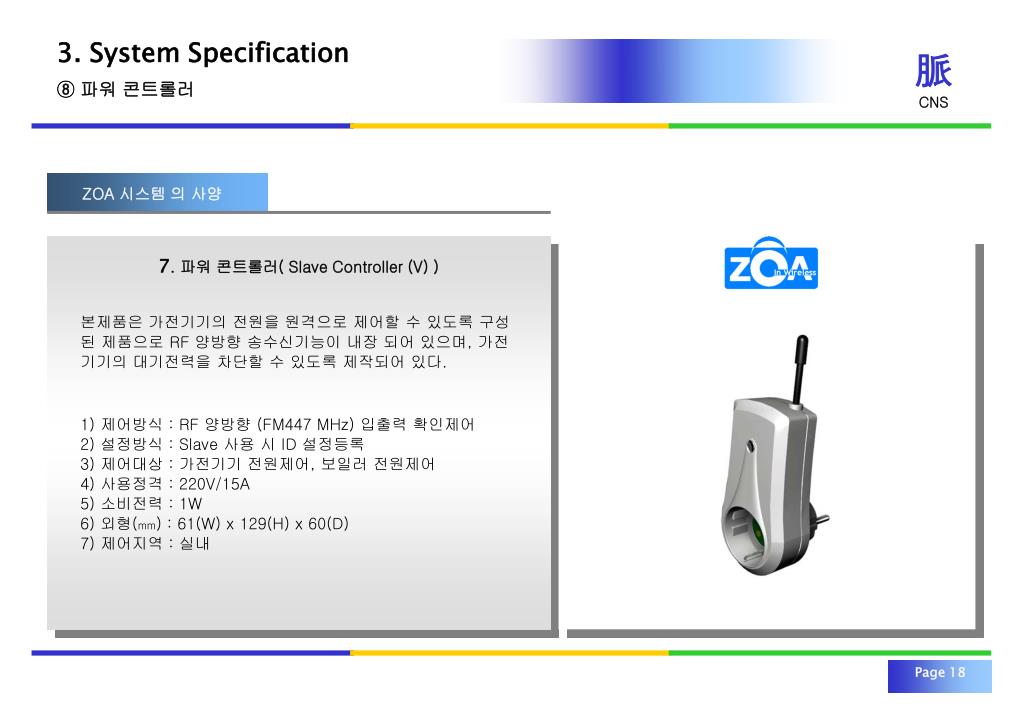

  18. 3. System Specification ⑧ 파워 콘트롤러 ZOA 시스템 의 사양 7. 파워 콘트롤러( Slave Controller (V) ) 본제품은 가전기기의 전원을 원격으로 제어할 수 있도록 구성 된 제품으로 RF 양방향 송수신기능이 내장 되어 있으며, 가전 기기의 대기전력을 차단할 수 있도록 제작되어 있다. 1) 제어방식 : RF 양방향 (FM447 MHz) 입출력 확인제어 2) 설정방식 : Slave 사용 시 ID 설정등록 3) 제어대상 : 가전기기 전원제어, 보일러 전원제어 4) 사용정격 : 220V/15A 5) 소비전력 : 1W 6) 외형(mm) : 61(W) x 129(H) x 60(D) 7) 제어지역 : 실내
