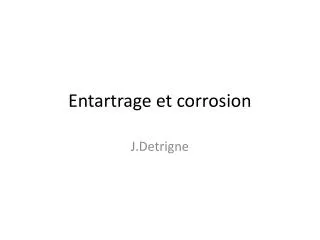

  1. Entartrage et corrosion J.Detrigne

  2. Sonde de corrosion de type Corrater Corrosion mesurée électriquement après immersion de la sonde dans l’eau d’un circuit de refroidissement, par exemple

  3. Appareil de mesure de la corrosion, sur lequel est branchée périodiquement la sonde de contrôle.

  4. Boite d’eau d’un échangeur, sur l’eau duquel un conditionnement antitartre et anticorrosion sont totalement inadaptés.

  5. Zones de corrosion Corrosions sous dépôt dans un circuit de refroidissement après 2 ans de fonctionnement sans aucun traitement de prévention.

  6. Entartrage sur une chaudière à tubes de fumée (pression 18 bars) après moins d’un an de fonctionnement et un traitement de l’eau d’appoint mal conduit, sans aucun conditionnement complémentaire.

  7. Chaudière à tubes d’eau (25 bars) avec début entartrage et corrosion. Vue du ballon supérieur de la chaudière.

  8. Chaudière à tubes de fumée (18 bars). Entartrage.

  9. Percement Corrosion et percement sous dépôt

  10. Corrosions par oxygène sur retours de condensats.

  11. Entartrage sur circuit d’eau à moyenne température (< 80°C)

  12. Corrosions sur ligne de vapeur condensée (eau non traitée pour ce type de corrosion)

  13. Dépôts et résidus de corrosion Entartrage et corrosions à l’intérieur des tubes de l’échangeur.

  14. Tubes bouchés par boues découlant de la corrosion

  15. Faisceau tubulaire très corrodé sur chaudière à tubes de fumée (15 bars). Moins de 3 ans de fonctionnement. Typique de la corrosion par l’oxygène.

  16. Entartrage et corrosion sur circuit d’eau chaude ( t° < 90°C)

  17. Corrosions sur lignes de condensats de chaudière MP

  18. Corrosions sur lignes de vapeur condensée

  19. Nombreuses corrosions sur tube de chaudière côté eau (Tubes de fumée)

  20. Corrosions sur échangeur tubulaire industrie chimique lourde.

  21. Plaquettes tests de corrosion immergées pendant 60 jours dans un circuit à eau recirculée. Test positif.

  22. Corrosions typiques par oxygène sur ligne de vapeur condensée.

  23. Schéma succinct d’un porte éprouvettes tests de corrosion

  24. FIN Pour tout problème de traitement d’eau, ou toute expertise de situation, nous consulter detrigne@sfr.fr
