Presentation Transcript
kimeneti perif ri k

Kimeneti perifériák

Balaton Marcell Balázs

monitor s videok rtya3

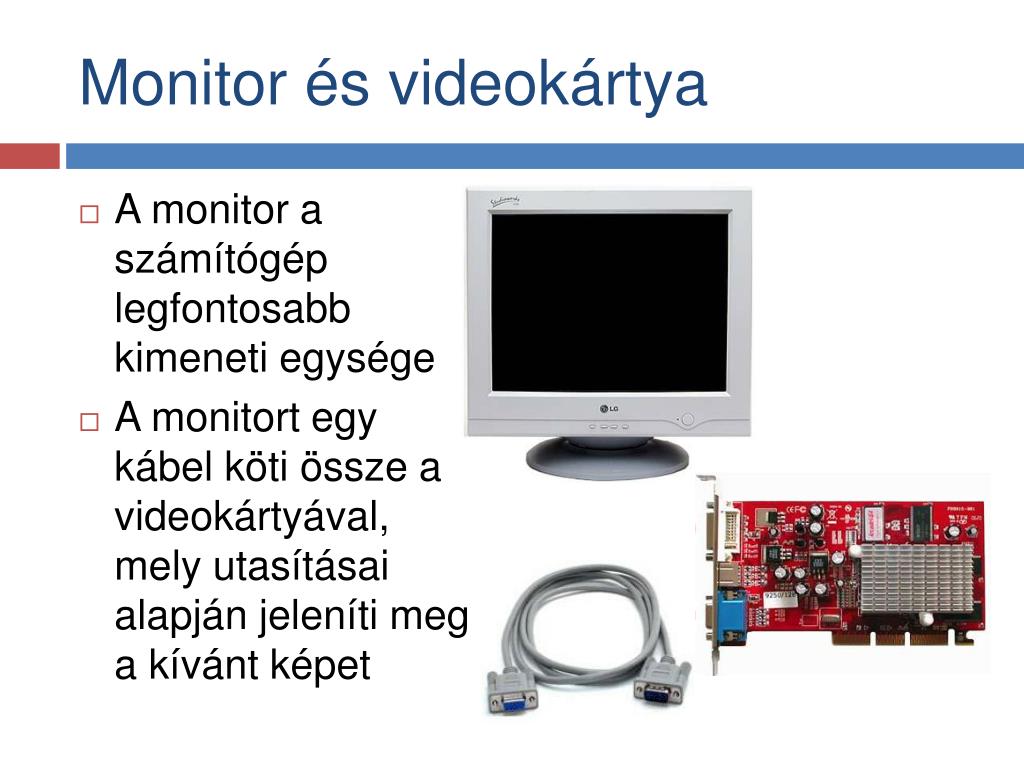

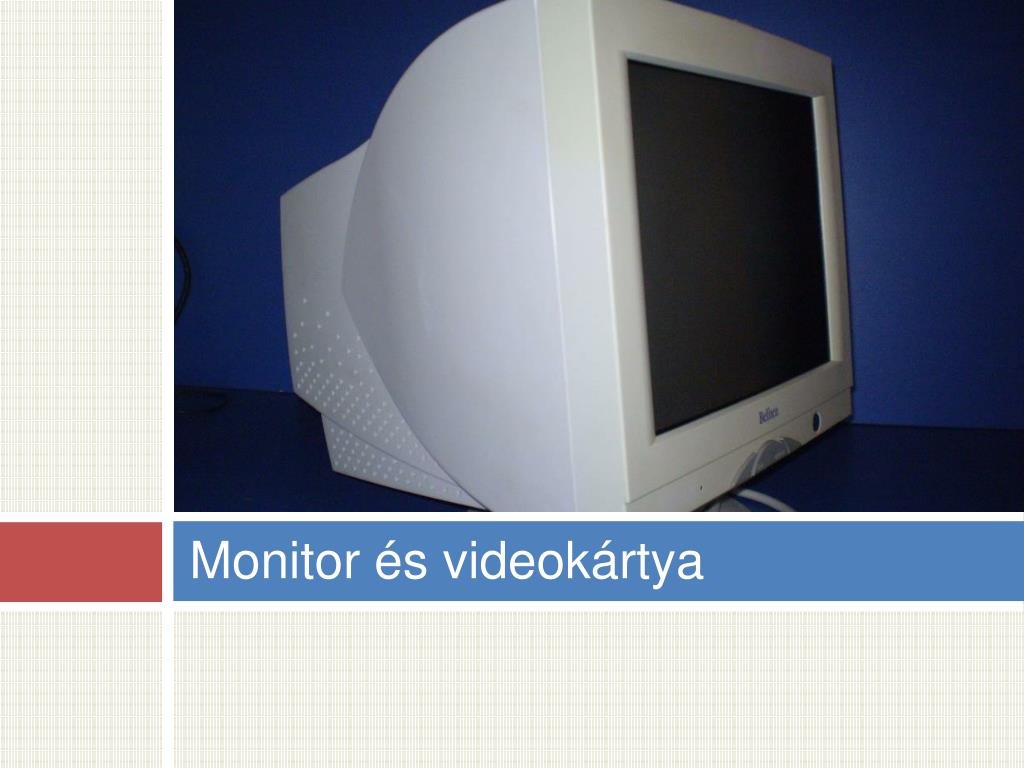

Monitor és videokártya
  • A monitor a számítógép legfontosabb kimeneti egysége
  • A monitort egy kábel köti össze a videokártyával, mely utasításai alapján jeleníti meg a kívánt képet
monitor s videok rtya szerepe

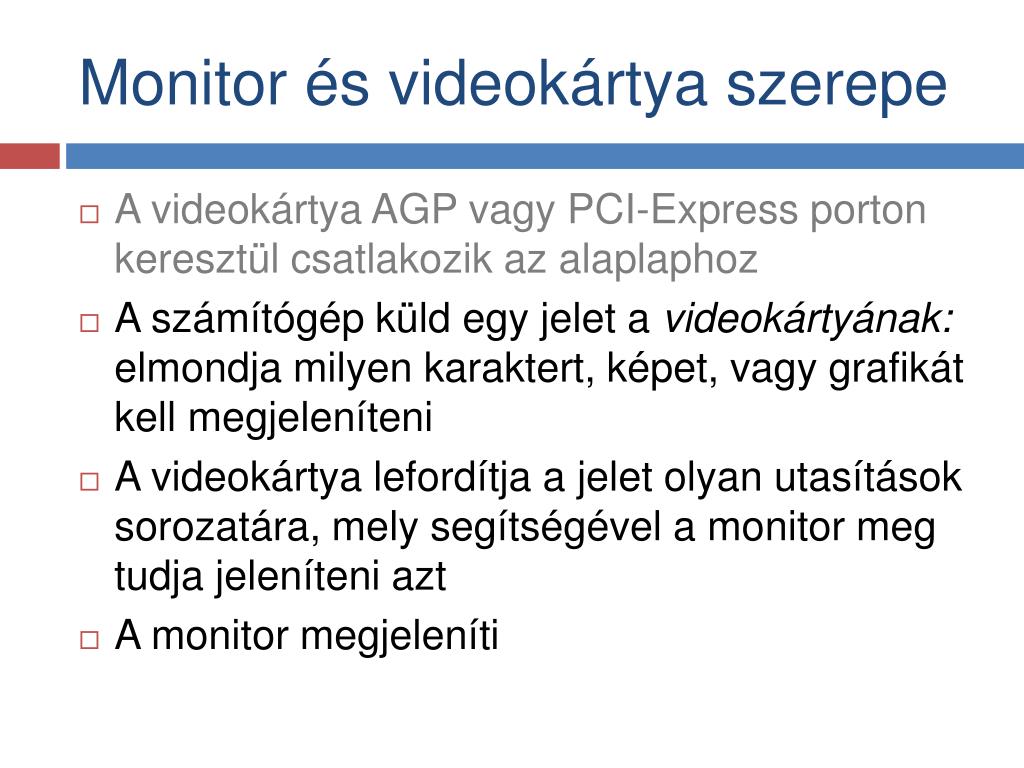

Monitor és videokártya szerepe
  • A videokártya AGP vagy PCI-Express porton keresztül csatlakozik az alaplaphoz
  • A számítógép küld egy jelet a videokártyának: elmondja milyen karaktert, képet, vagy grafikát kell megjeleníteni
  • A videokártya lefordítja a jelet olyan utasítások sorozatára, mely segítségével a monitor meg tudja jeleníteni azt
  • A monitor megjeleníti
monitorok fajt i m k d si elv szerint
Monitorok fajtái működési elv szerint
  • Katódsugárcsöves (CRT)
  • Folyadékkristályos (LCD/TFT)
  • Gázplazmás (PDP)
kat dsug rcs ves crt
Katódsugárcsöves (CRT)

Előnye és hátránya

Működéséről

  • Színhű megjelenítés
  • Viszonylag olcsó
  • Nagy méret
  • Nagy súly
  • „Egészségre káros”
  • Egy elektronsugár segítségével rajzol ki képet egy foszforeszkáló képernyőfelületre
folyad kkrist lyos lcd

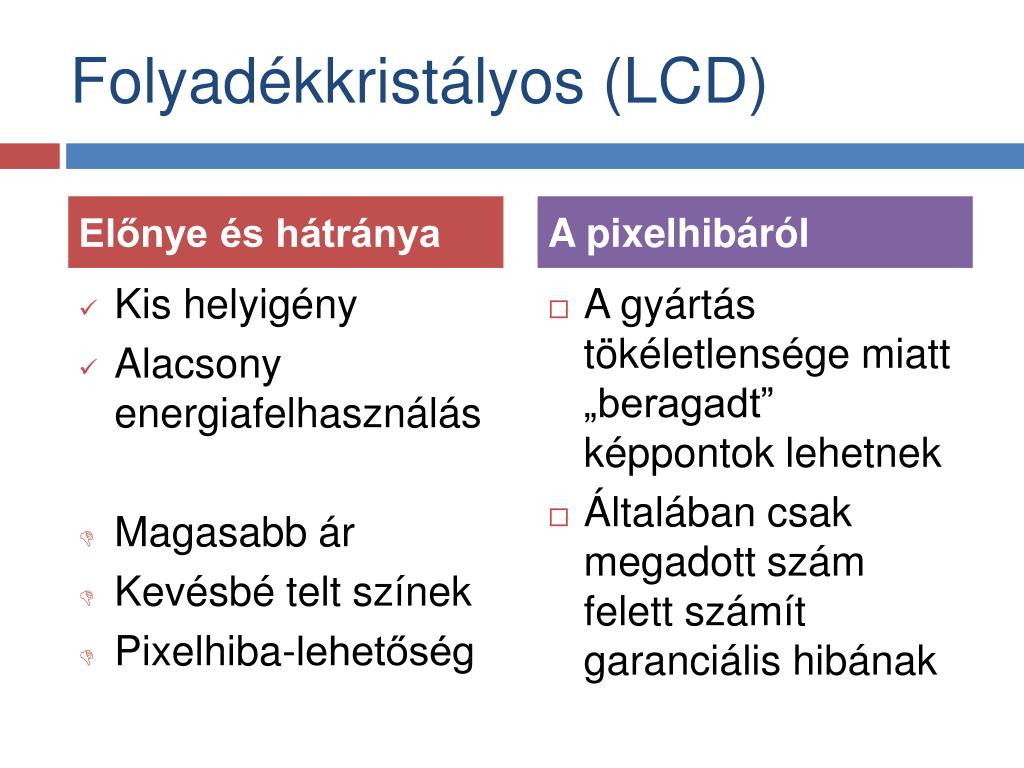

Folyadékkristályos (LCD)

Előnye és hátránya

A pixelhibáról

  • Kis helyigény
  • Alacsony energiafelhasználás
  • Magasabb ár
  • Kevésbé telt színek
  • Pixelhiba-lehetőség
  • A gyártás tökéletlensége miatt „beragadt” képpontok lehetnek
  • Általában csak megadott szám felett számít garanciális hibának
akt v m trixos lcd tft
Aktív-mátrixos LCD (TFT)
  • Az LCD technológián alapul
  • Minden egyes képpontja egy saját tranzisztorból áll
    • Erre utal a rövidítés: Thin Film Transistor, azaz Vékonyfilm Tranzisztor
  • Ezek aktív állapotban elő tudnak állítani egy világító pontot
g zplazm s pdp
Gázplazmás (PDP)

Előnye és hátránya

Működéséről

  • Villódzástól mentes
  • Tökéletes színeket ad bármely szögből nézve
  • Fogyasztása a CRT-hez hasonló
  • A gázok a bennük lévő mozgó elektronok hatására fényt bocsátanak ki
  • Ionizált neon- vagy argongázt zárnak két üveglap közé, melybe vízszintesen és függőlegesen vezetékek vannak beágyazva
  • A vezetékek metszéspontjai határozzák meg a fényt kibocsátó képpontokat
csatlakoz si lehet s gek

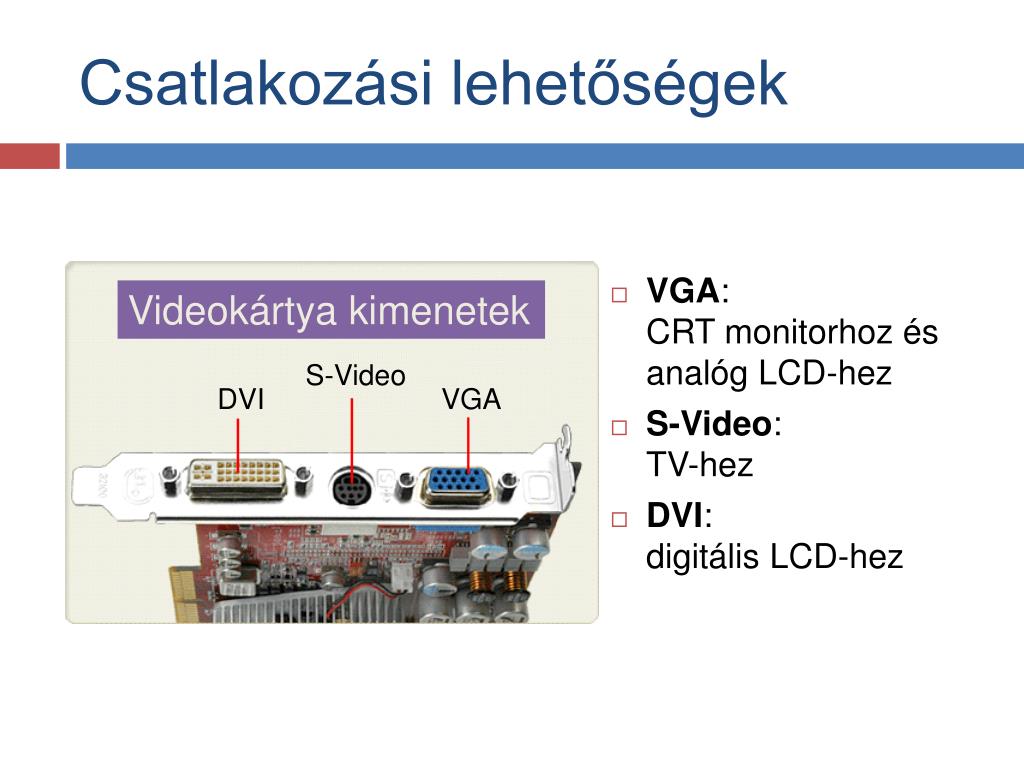

Csatlakozási lehetőségek
  • VGA:CRT monitorhoz és analóg LCD-hez
  • S-Video:TV-hez
  • DVI:digitális LCD-hez

Videokártya kimenetek

S-Video

DVI

VGA

monitorok csoportos t sa a megjelen tett k p t pusa szerint

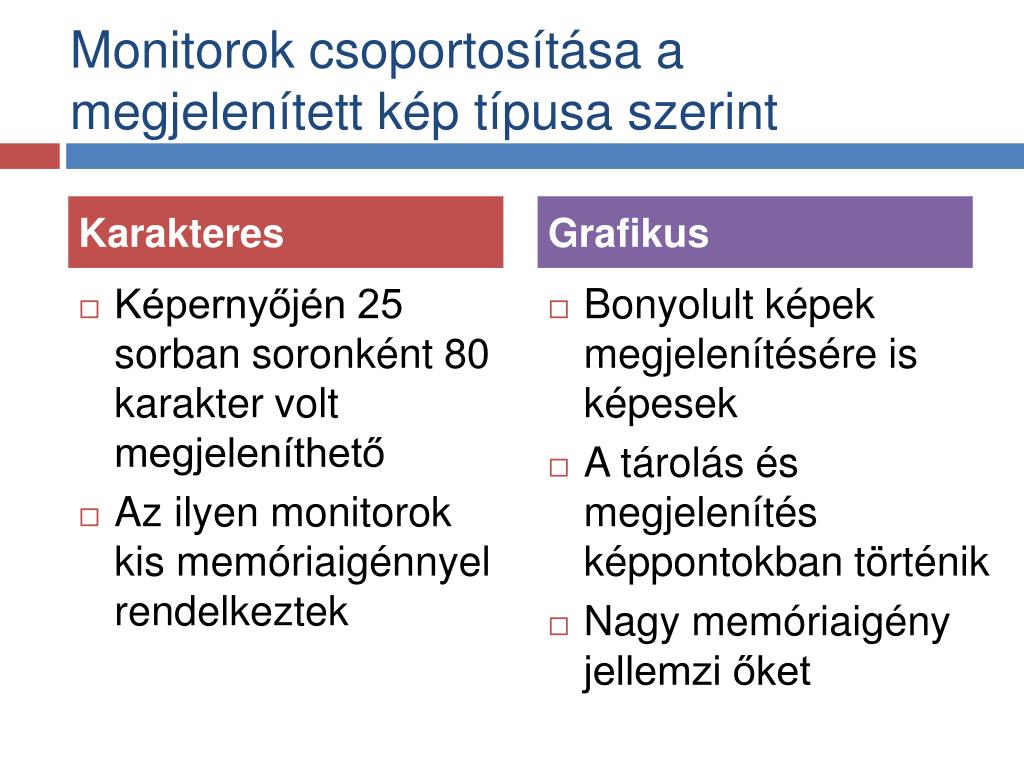

Monitorok csoportosítása a megjelenített kép típusa szerint

Karakteres

Grafikus

  • Képernyőjén 25 sorban soronként 80 karakter volt megjeleníthető
  • Az ilyen monitorok kis memóriaigénnyel rendelkeztek
  • Bonyolult képek megjelenítésére is képesek
  • A tárolás és megjelenítés képpontokban történik
  • Nagy memóriaigény jellemzi őket
a monitor jellemz i

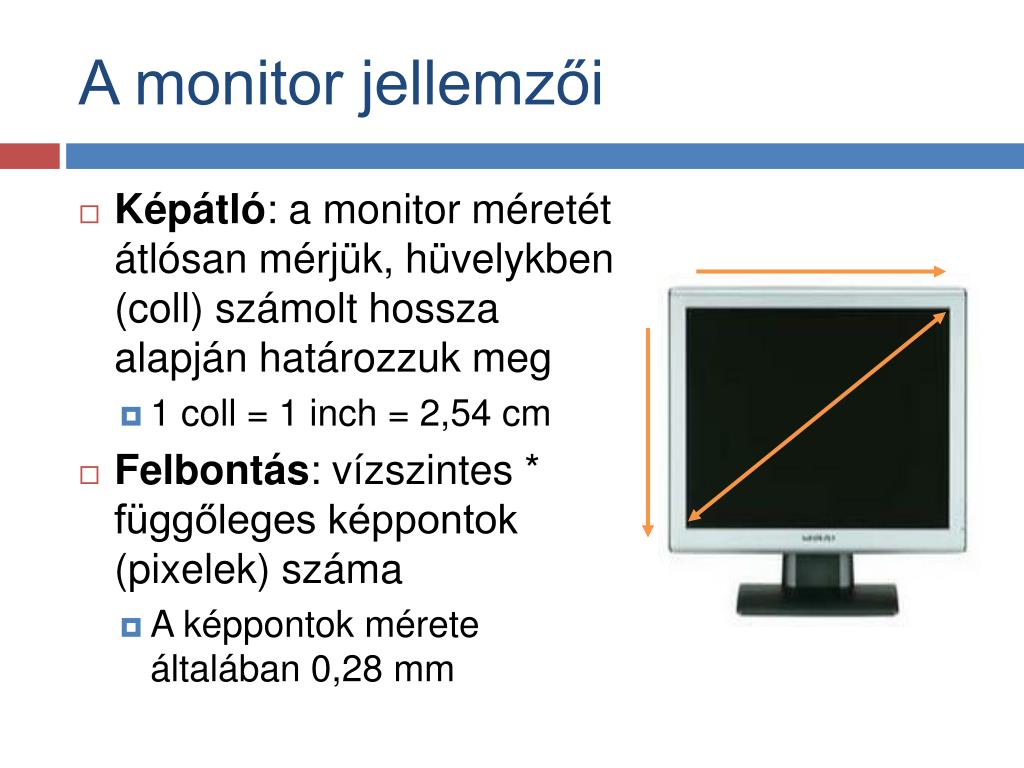

A monitor jellemzői
  • Képátló: a monitor méretét átlósan mérjük, hüvelykben (coll) számolt hossza alapján határozzuk meg
    • 1 coll = 1 inch = 2,54 cm
  • Felbontás: vízszintes * függőleges képpontok (pixelek) száma
    • A képpontok mérete általában 0,28 mm
nyomtat14

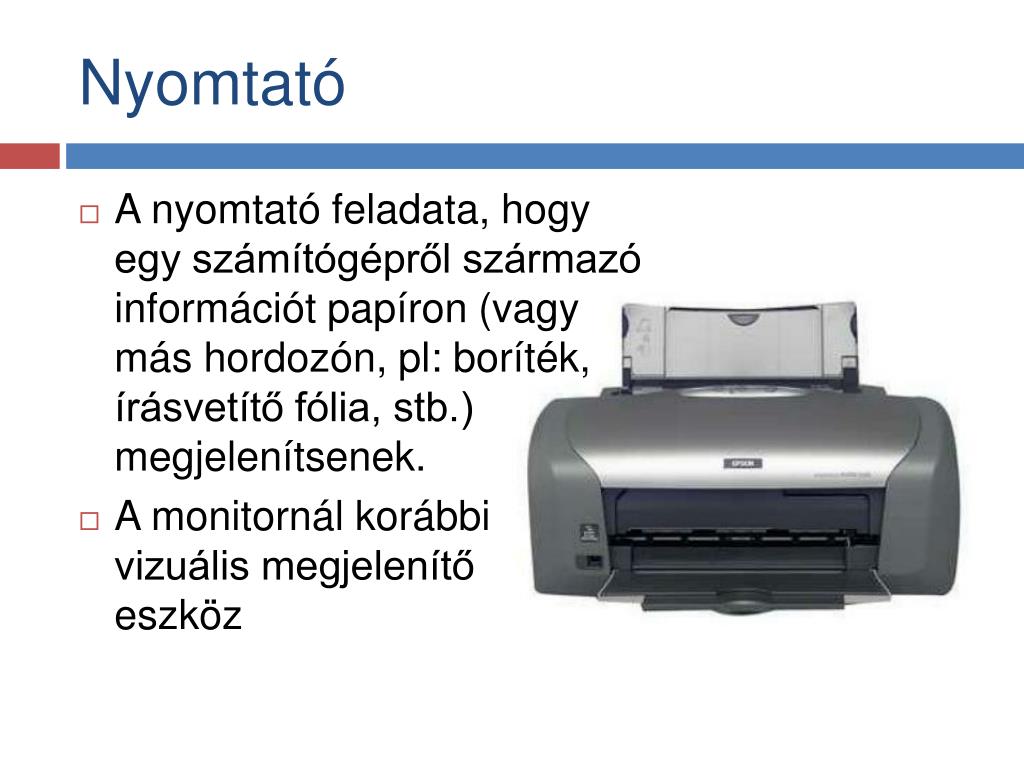

Nyomtató
  • A nyomtató feladata, hogy egy számítógépről származó információt papíron (vagy más hordozón, pl: boríték, írásvetítő fólia, stb.) megjelenítsenek.
  • A monitornál korábbivizuális megjelenítőeszköz
nyomtat k csoportos t sa

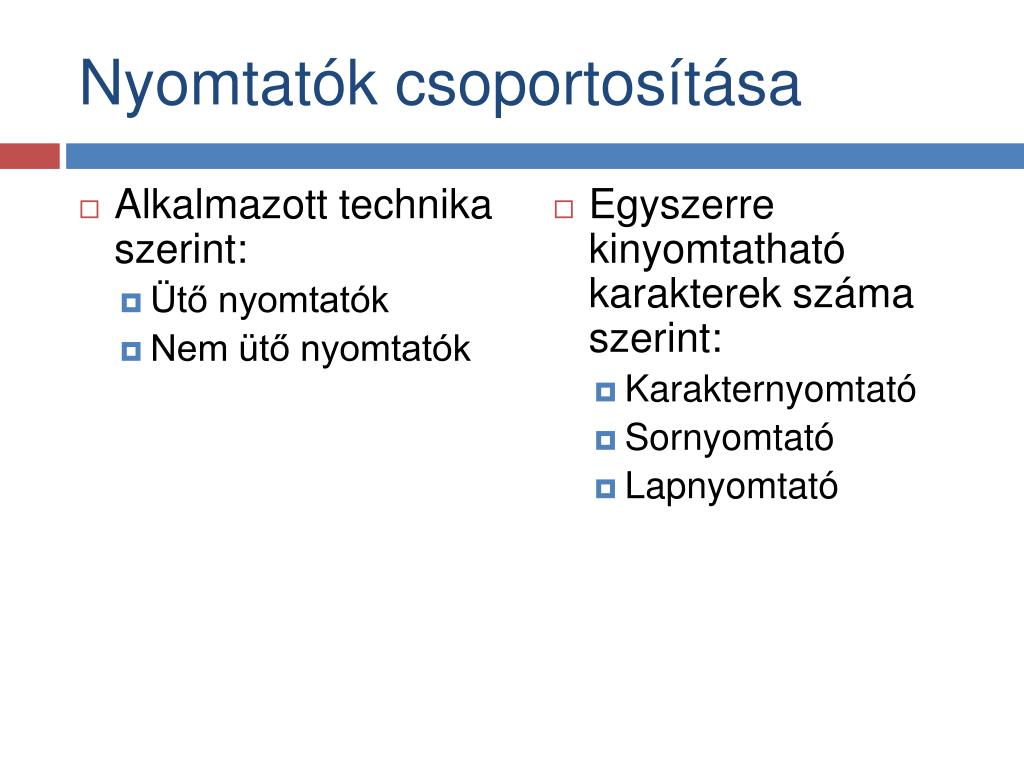

Nyomtatók csoportosítása
  • Alkalmazott technika szerint:
    • Ütő nyomtatók
    • Nem ütő nyomtatók
  • Egyszerre kinyomtatható karakterek száma szerint:
    • Karakternyomtató
    • Sornyomtató
    • Lapnyomtató
nyomtat si param terek

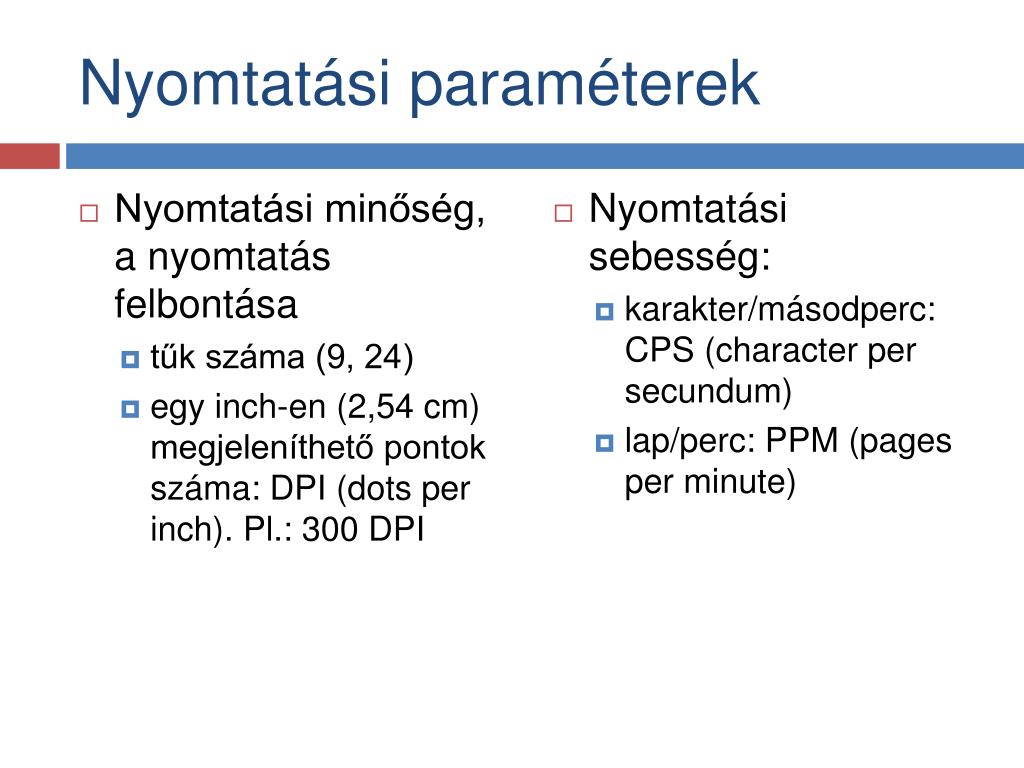

Nyomtatási paraméterek
  • Nyomtatási minőség, a nyomtatás felbontása
    • tűk száma (9, 24)
    • egy inch-en (2,54 cm) megjeleníthető pontok száma: DPI (dots per inch). Pl.: 300 DPI
  • Nyomtatási sebesség:
    • karakter/másodperc: CPS (character per secundum)
    • lap/perc: PPM (pages per minute)
karakternyomtat t

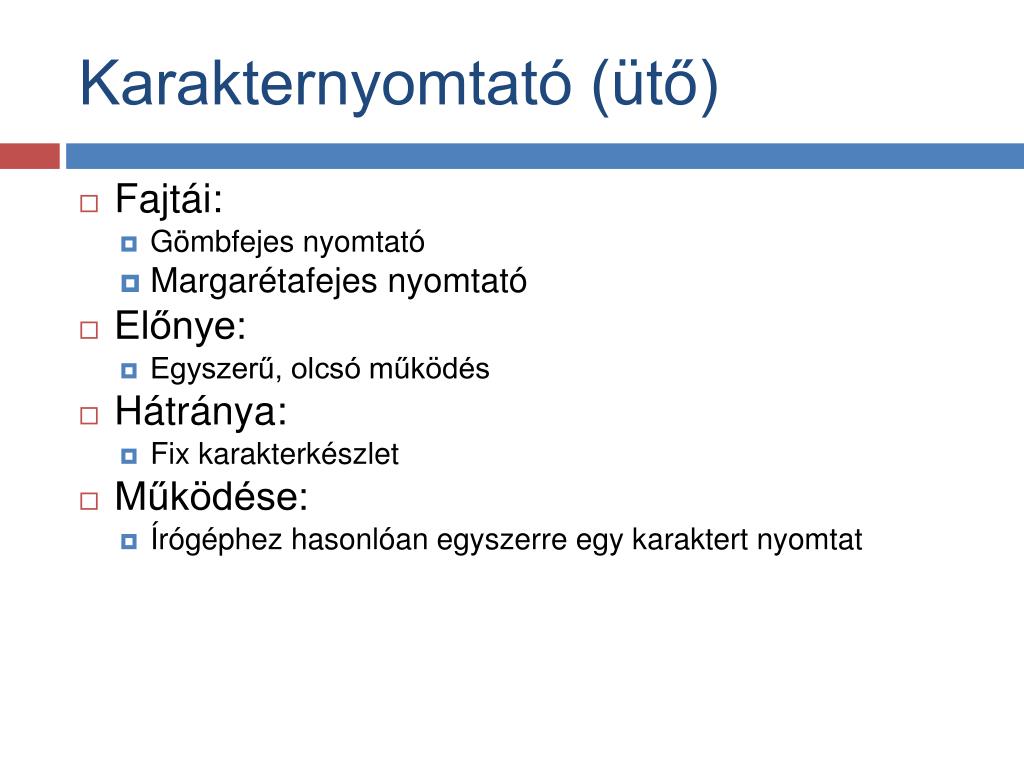

Karakternyomtató (ütő)
  • Fajtái:
    • Gömbfejes nyomtató
    • Margarétafejes nyomtató
  • Előnye:
    • Egyszerű, olcsó működés
  • Hátránya:
    • Fix karakterkészlet
  • Működése:
    • Írógéphez hasonlóan egyszerre egy karaktert nyomtat
sornyomtat t

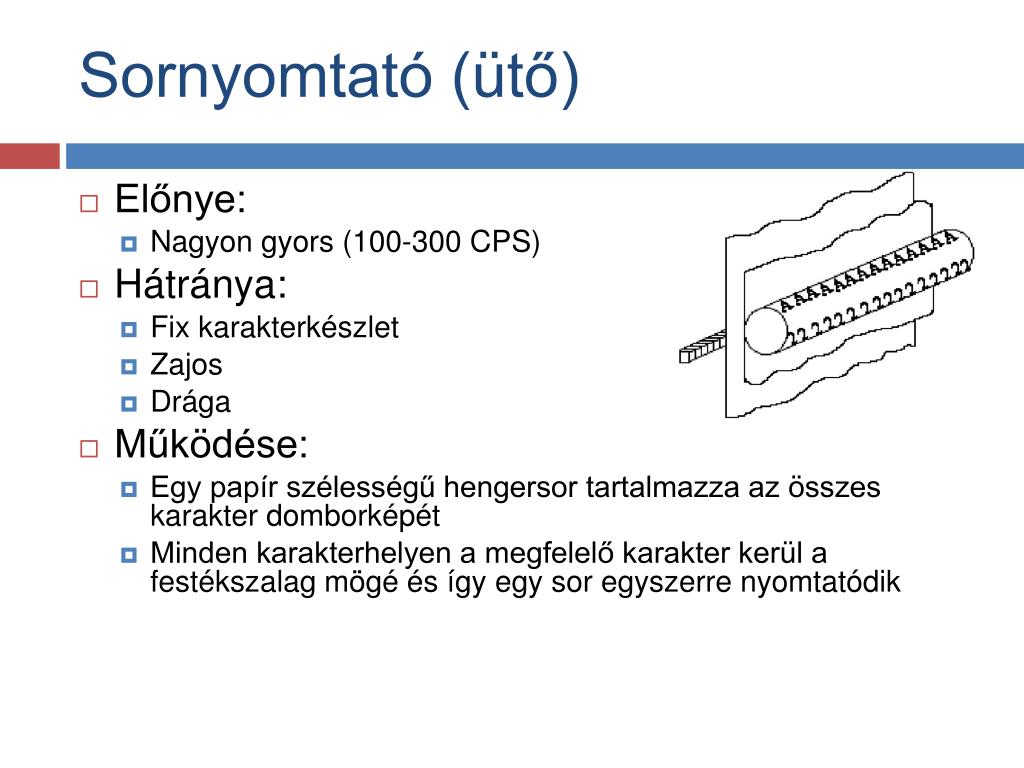

Sornyomtató (ütő)
  • Előnye:
    • Nagyon gyors (100-300 CPS)
  • Hátránya:
    • Fix karakterkészlet
    • Zajos
    • Drága
  • Működése:
    • Egy papír szélességű hengersor tartalmazza az összes karakter domborképét
    • Minden karakterhelyen a megfelelő karakter kerül a festékszalag mögé és így egy sor egyszerre nyomtatódik
m trixnyomtat t
Mátrixnyomtató (ütő)
  • Előnye:
    • Olcsó, alacsony nyomtatási költség
    • Többpéldányos nyomtatás
    • Képes leporellót kezelni
  • Hátránya:
    • Lassú
    • Zajos nyomtatás
    • Nyomtatási kép nem szép
  • Működése:
    • Kis tűk segítségével egy festékszalagon keresztül pontokat nyom a papírra.
tintasugaras nyomtat
Tintasugaras nyomtató
  • Fajtái:
    • buboréknyomtatók (bubblejet)
    • piezo-elektromos nyomtatók
  • Előnye:
    • Halk, viszonylag gyors működés
    • Olcsó eszköz
    • Jó minőségű nyomat
  • Hátránya:
    • Magas oldalköltség (főleg színes nyomatnál)
    • Nem vízálló nyomat
  • Működése:
    • Térfogatváltozás következtében kis tinta csepp kerül a papírra
l zernyomtat
Lézernyomtató
  • Előnye:
    • Halk és gyors működés
    • Alacsony nyomtatási költség
    • Kiváló minőség
    • Vízálló nyomat
  • Hátránya:
    • Magas beszerzési költség

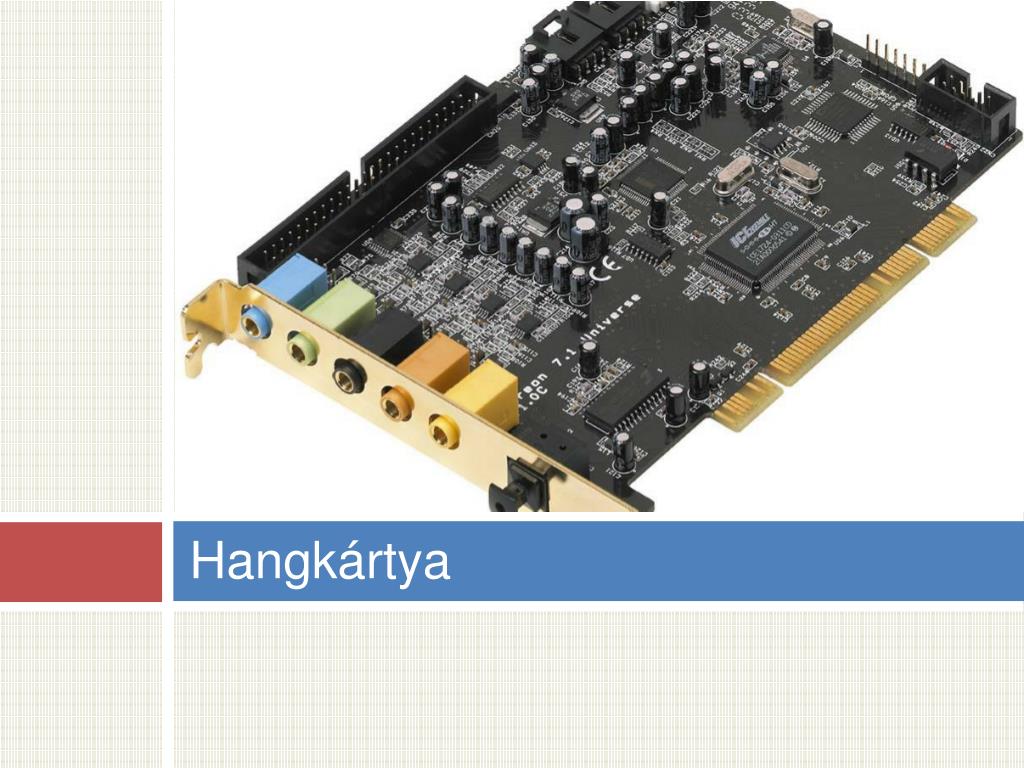

hangk rtya23

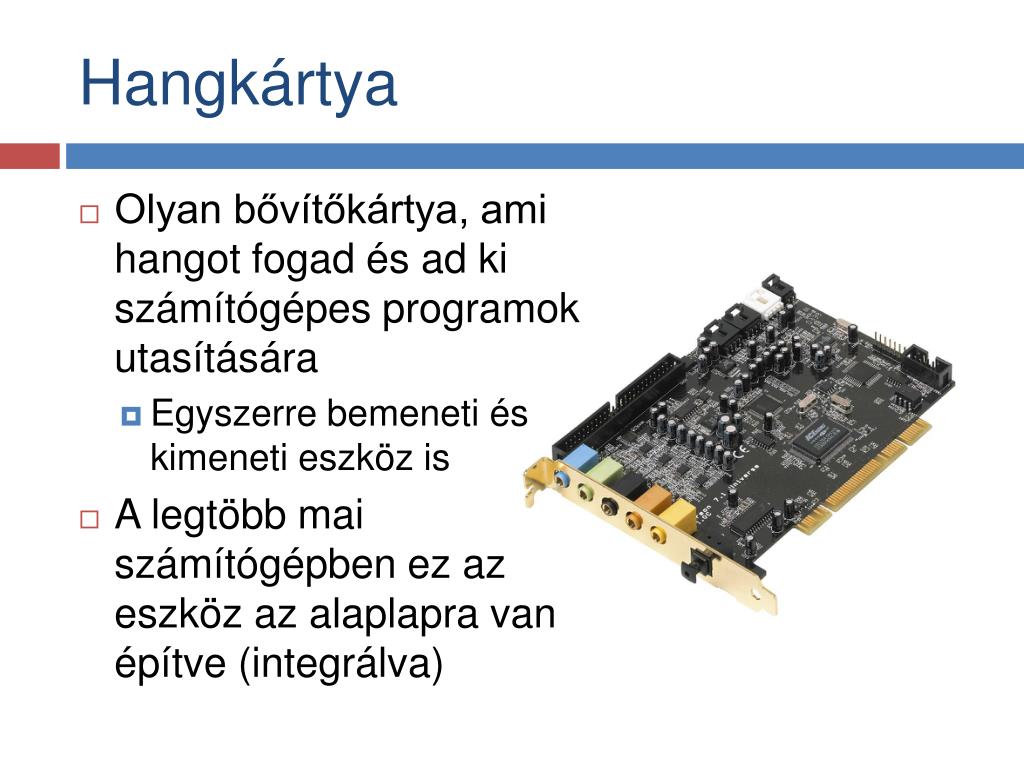

Hangkártya
  • Olyan bővítőkártya, ami hangot fogad és ad ki számítógépes programok utasítására
    • Egyszerre bemeneti és kimeneti eszköz is
  • A legtöbb mai számítógépben ez az eszköz az alaplapra van építve (integrálva)
kimenetek s bemenetek

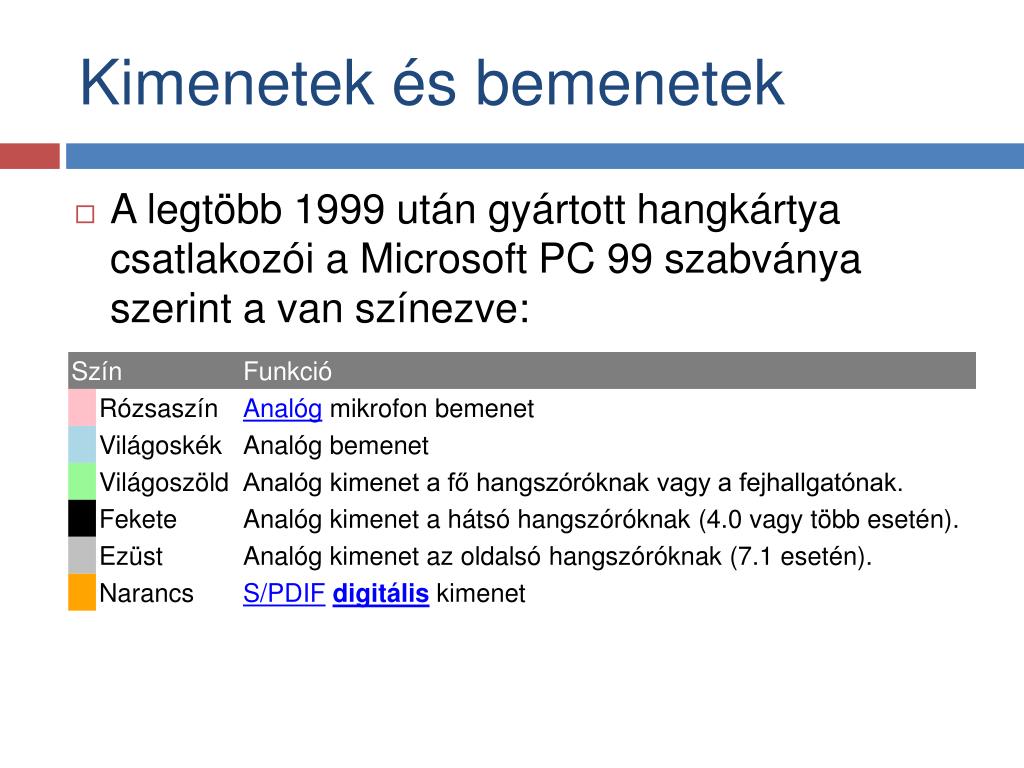

Kimenetek és bemenetek
  • A legtöbb 1999 után gyártott hangkártya csatlakozói a Microsoft PC 99 szabványa szerint a van színezve:
