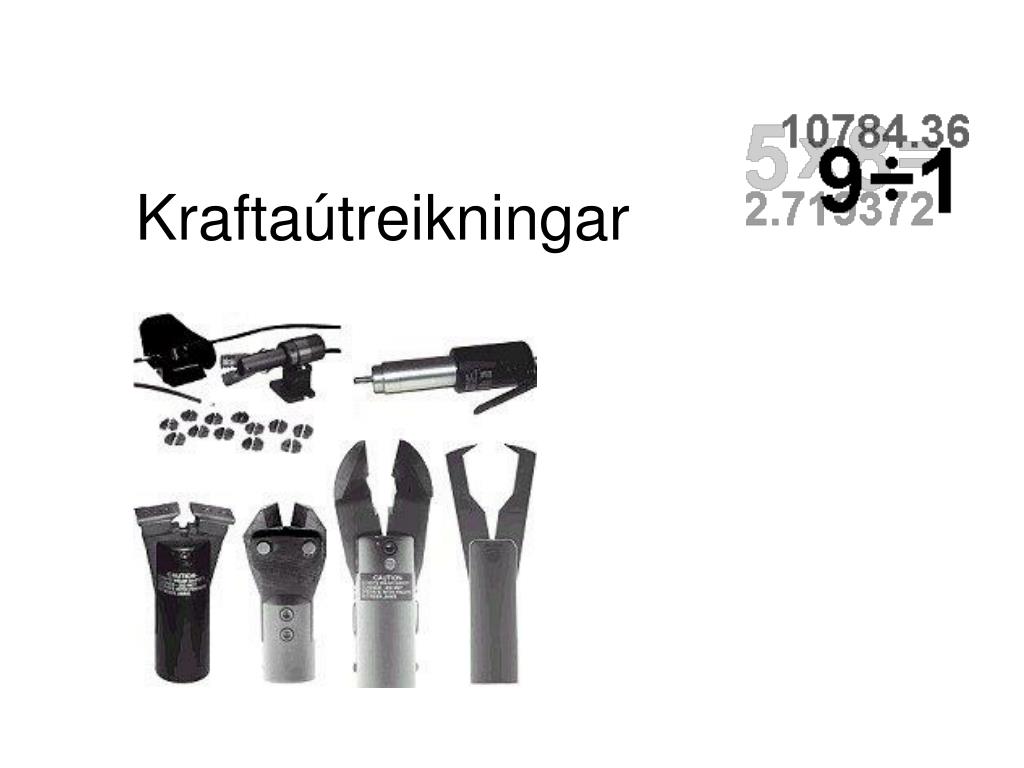

Kraftaútreikningar. Sá kraftur sem strokkurinn skilar. Er háður: Þrýstingi vinnuloftsins Bullufleti Núningsmótstöðu Oft er gert ráð fyrir 30% núningstapi. Hin virki kraftur er. F = ρ * A * η (0,7) F = kraftur[N] ρ = þrýstingur í [Pascal] A = Virkur bulluflötur [m 2 ]
E N D
Sá kraftur sem strokkurinn skilar Er háður: • Þrýstingi vinnuloftsins • Bullufleti • Núningsmótstöðu Oft er gert ráð fyrir 30% núningstapi
Hin virki kraftur er • F = ρ * A * η(0,7) • F = kraftur[N] • ρ = þrýstingur í [Pascal] • A = Virkur bulluflötur [m2] • η = núningsstuðull eða núningstöp [%] er c.a. 30% margfaldað þá með 0,7 er þá stuðullinn.

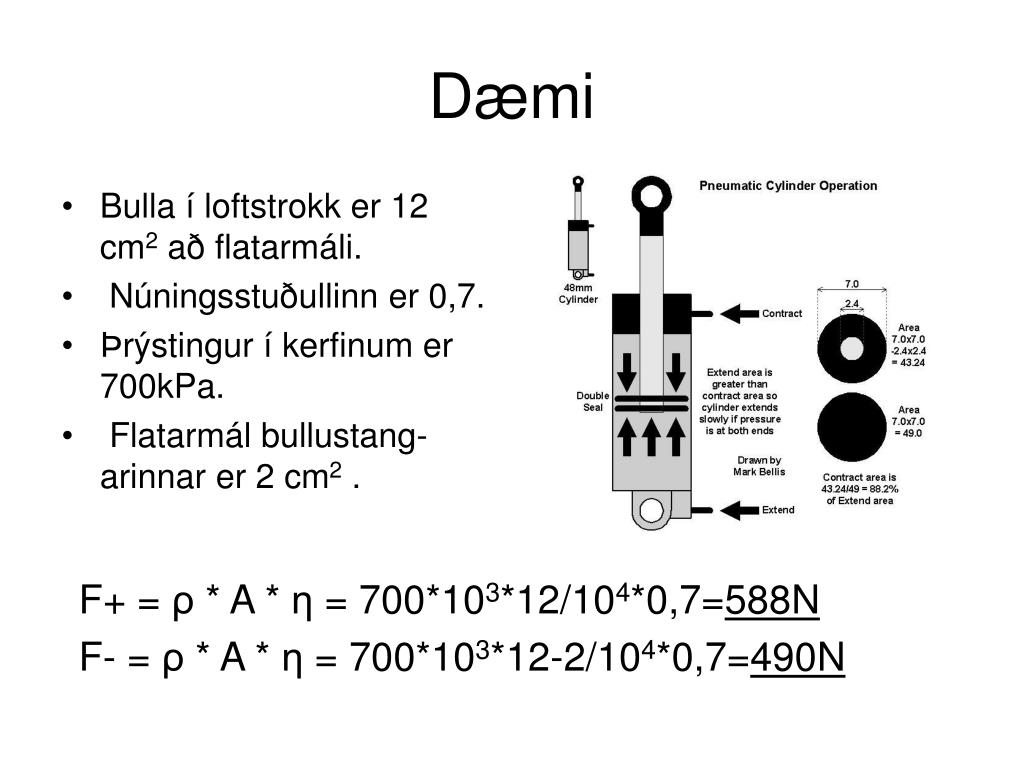

Dæmi • Bulla í loftstrokk er 12 cm2 að flatarmáli. • Núningsstuðullinn er 0,7. • Þrýstingur í kerfinum er 700kPa. • Flatarmál bullustang- arinnar er 2 cm2 . F+ = ρ * A * η = 700*103*12/104*0,7=588N F- = ρ * A * η = 700*103*12-2/104*0,7=490N

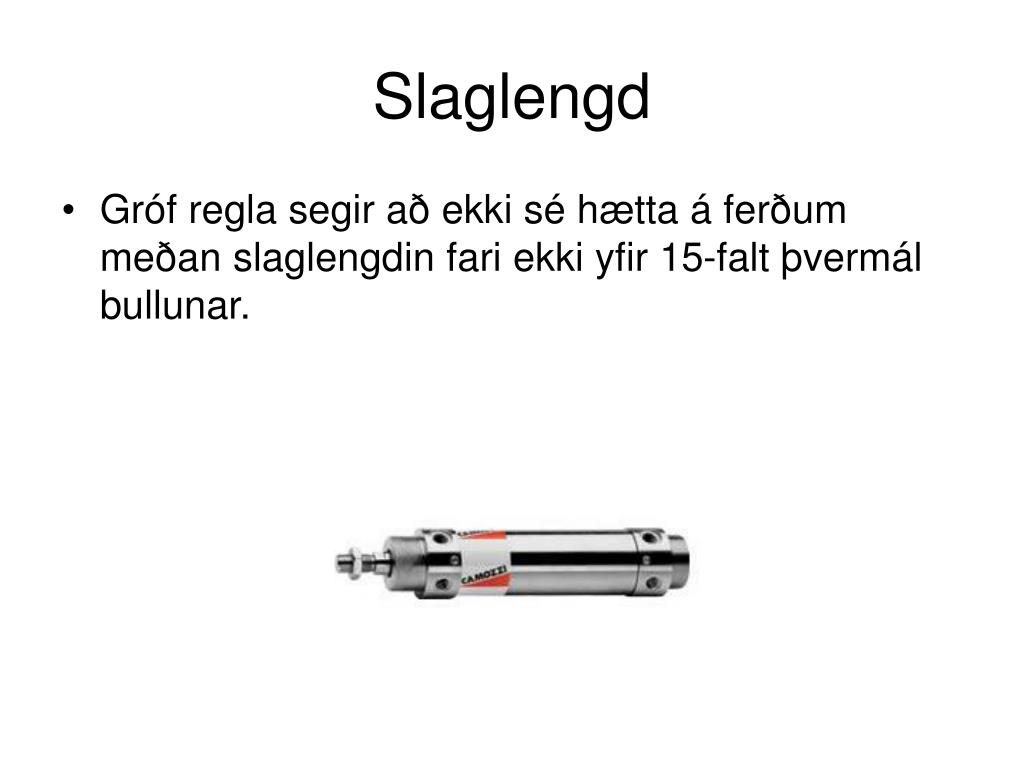

Slaglengd • Gróf regla segir að ekki sé hætta á ferðum meðan slaglengdin fari ekki yfir 15-falt þvermál bullunar.
