  1. L’expérience IPv6 de Sonatel =Conférence web IPv6 pour les ISP Africains francophone, 04 juin 2012 M. Sall modou.sall@orange-sonatel.com

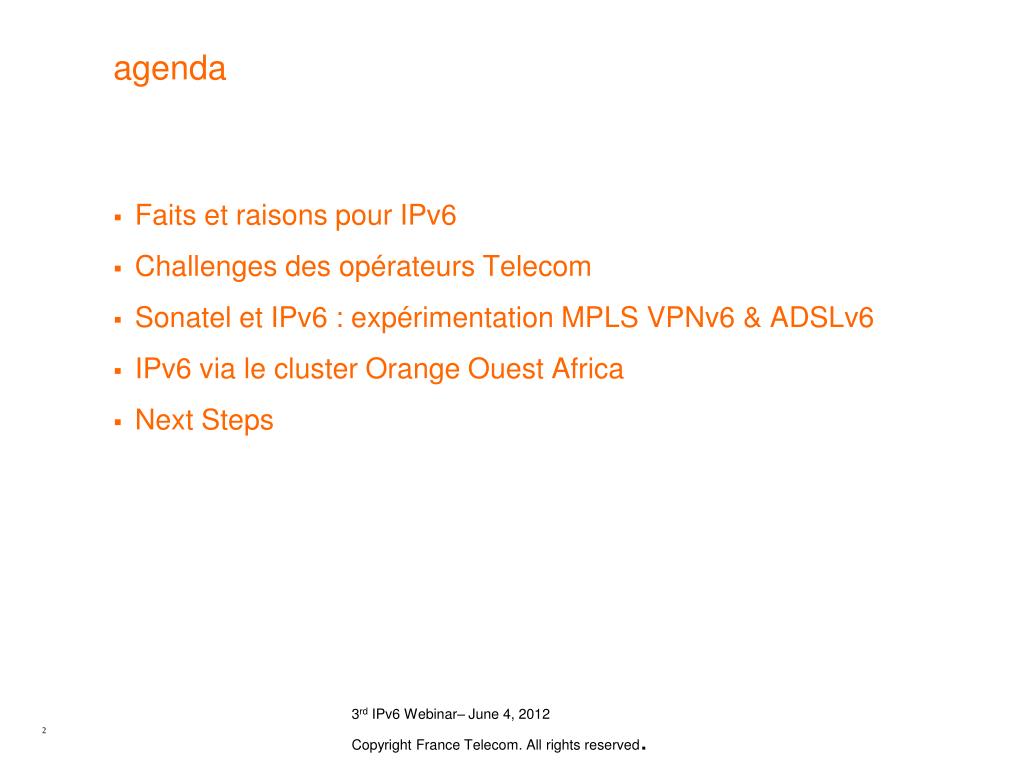

  2. agenda • Faits et raisons pour IPv6 • Challenges des opérateurs Telecom • Sonatel et IPv6 : expérimentation MPLS VPNv6 & ADSLv6 • IPv6 via le cluster Orange Ouest Africa • Next Steps

  3. Faits et raisons pour IPv6… • Pénurie d’adresses IPv4 (0% au niveau du pool de l’IANA ) • Explosion du nombre de terminaux mobile avec des besoins d’accès à Internet de n’importe où, n’importe qand • IPv6 est MANDATORY 3GPP UMTS IMS (IP Multimedia Subsystem) dans la release 5 • IPv6 apporte plus de sécurité, une meilleure qualité de service et une mobilité garantie • IPv6 permet une optimisation des OPEX sur les réseaux IP à travers une architecture optimisée et des mécanismes d’autoconfiguration

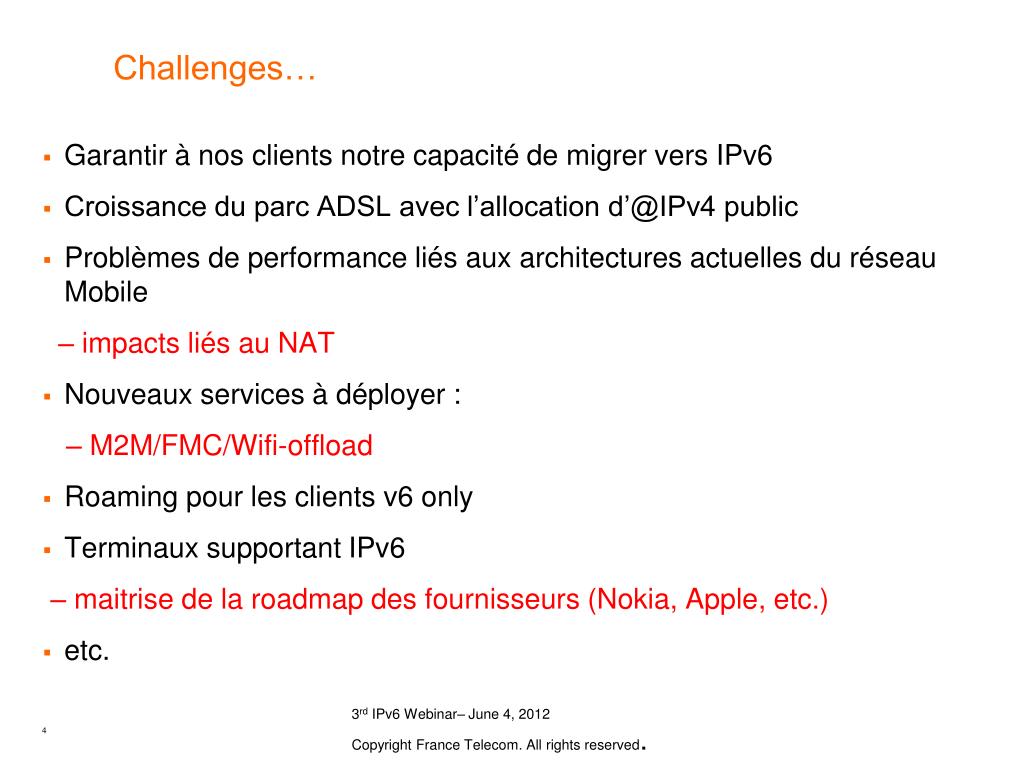

  4. Challenges… • Garantir à nos clients notre capacité de migrer vers IPv6 • Croissance du parc ADSL avec l’allocation d’@IPv4 public • Problèmes de performance liés aux architectures actuelles du réseau Mobile – impacts liés au NAT • Nouveaux services à déployer : – M2M/FMC/Wifi-offload • Roaming pour les clients v6 only • Terminaux supportant IPv6 – maitrise de la roadmap des fournisseurs (Nokia, Apple, etc.) • etc.

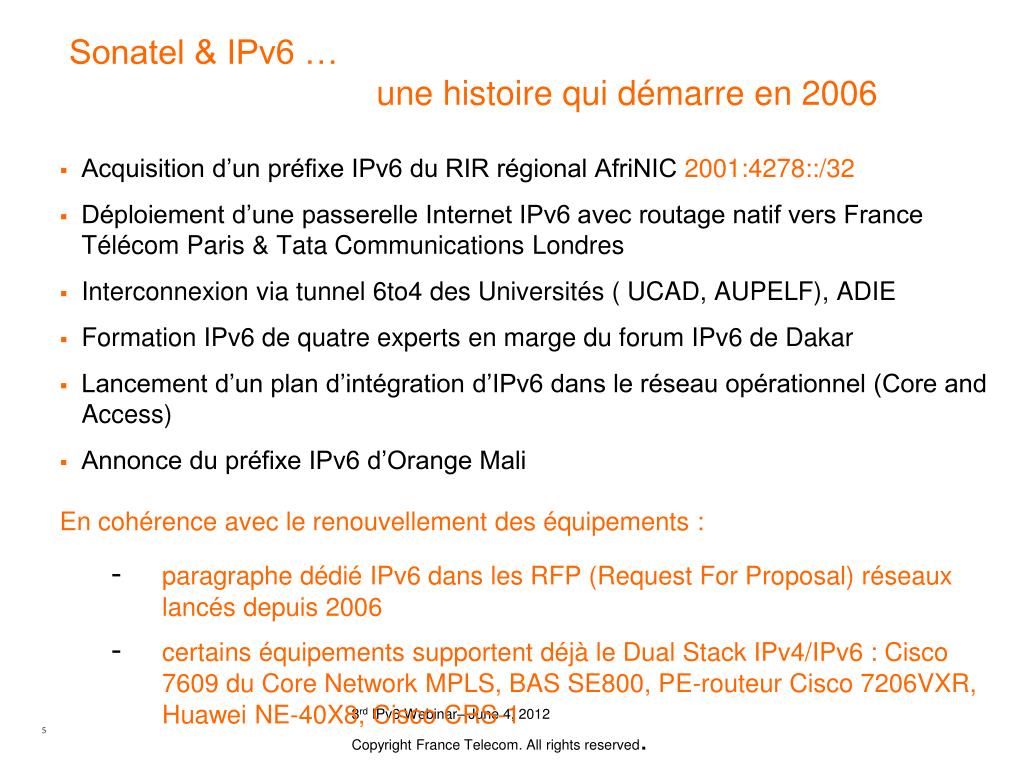

  5. Sonatel & IPv6 … une histoire qui démarre en 2006 • Acquisition d’un préfixe IPv6 du RIR régional AfriNIC 2001:4278::/32 • Déploiement d’une passerelle Internet IPv6 avec routage natif vers France Télécom Paris & Tata Communications Londres • Interconnexion via tunnel 6to4 des Universités ( UCAD, AUPELF), ADIE • Formation IPv6 de quatre experts en marge du forum IPv6 de Dakar • Lancement d’un plan d’intégration d’IPv6 dans le réseau opérationnel (Core and Access) • Annonce du préfixe IPv6 d’Orange Mali En cohérence avec le renouvellement des équipements : • paragraphe dédié IPv6 dans les RFP (Request For Proposal) réseaux lancés depuis 2006 • certains équipements supportent déjà le Dual Stack IPv4/IPv6 : Cisco 7609 du Core Network MPLS, BAS SE800, PE-routeur Cisco 7206VXR, Huawei NE-40X8, Cisco CRS-1

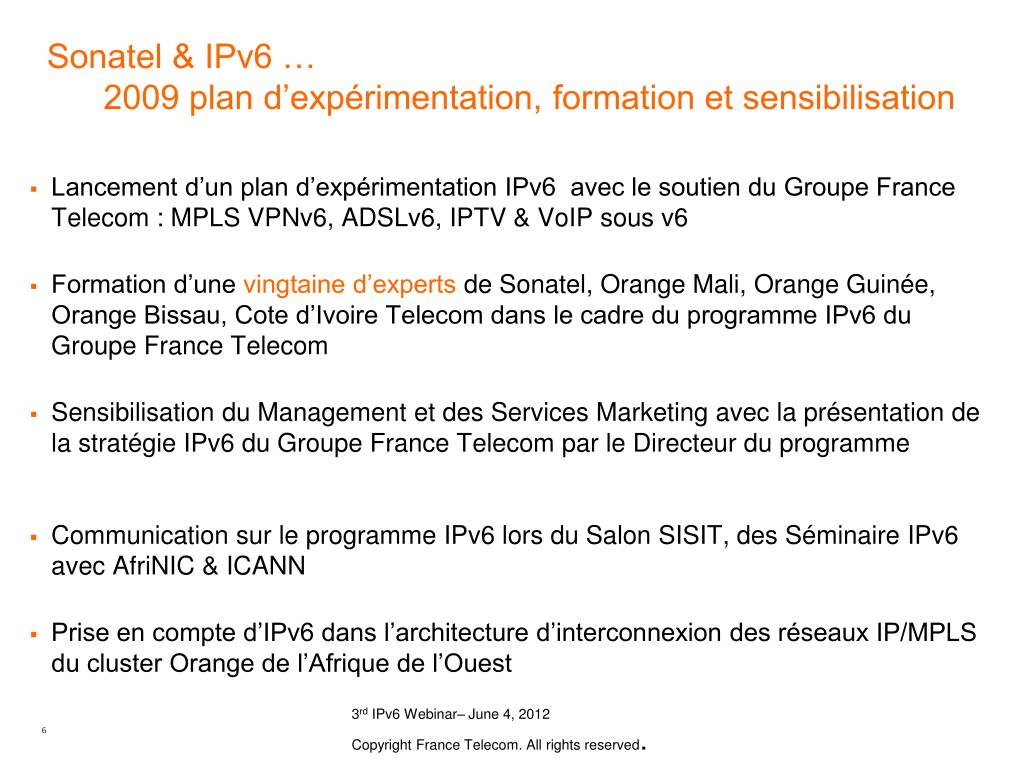

  6. Sonatel & IPv6 … 2009 plan d’expérimentation, formation et sensibilisation • Lancement d’un plan d’expérimentation IPv6 avec le soutien du Groupe France Telecom : MPLS VPNv6, ADSLv6, IPTV & VoIP sous v6 • Formation d’une vingtaine d’experts de Sonatel, Orange Mali, Orange Guinée, Orange Bissau, Cote d’Ivoire Telecom dans le cadre du programme IPv6 du Groupe France Telecom • Sensibilisation du Management et des Services Marketing avec la présentation de la stratégie IPv6 du Groupe France Telecom par le Directeur du programme • Communication sur le programme IPv6 lors du Salon SISIT, des Séminaire IPv6 avec AfriNIC & ICANN • Prise en compte d’IPv6 dans l’architecture d’interconnexion des réseaux IP/MPLS du cluster Orange de l’Afrique de l’Ouest

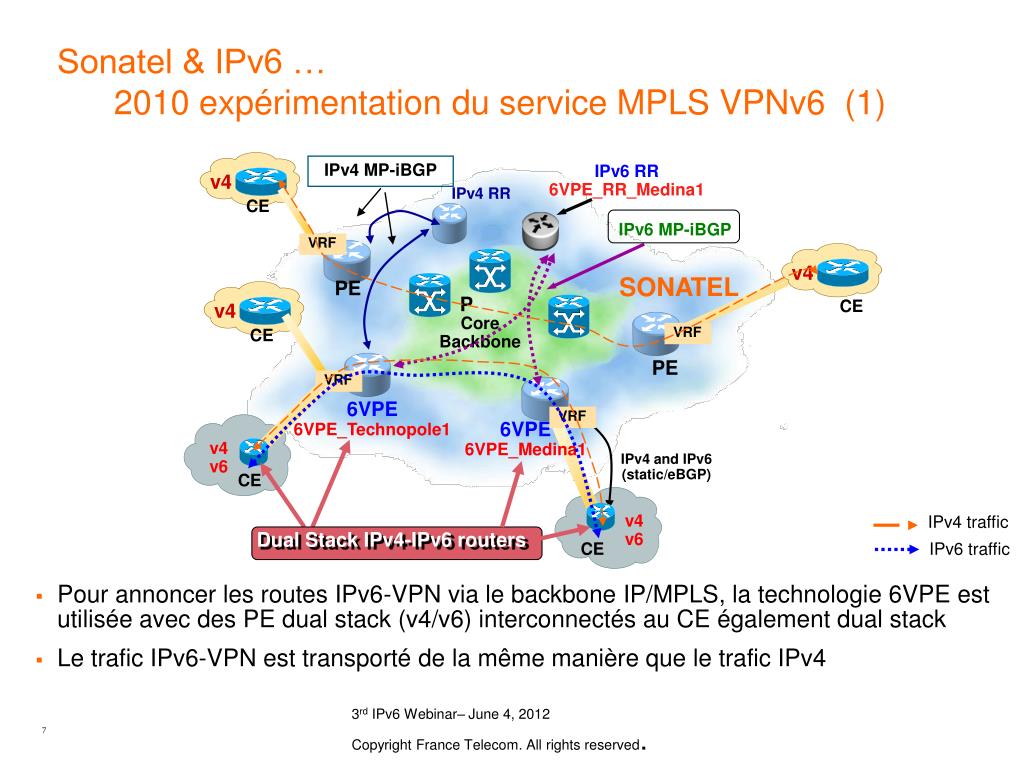

  7. IPv6 MP-iBGP v4 v4 v4 VRF VRF VRF VRF Sonatel & IPv6 … 2010 expérimentation du service MPLS VPNv6 (1) IPv4 MP-iBGP IPv6 RR 6VPE_RR_Medina1 IPv4 RR CE SONATEL PE P CE Core Backbone CE PE 6VPE 6VPE_Technopole1 6VPE 6VPE_Medina1 v4 v6 IPv4 and IPv6 (static/eBGP) CE IPv4 traffic v4 v6 Dual Stack IPv4-IPv6 routers IPv6 traffic CE • Pour annoncer les routes IPv6-VPN via le backbone IP/MPLS, la technologie 6VPE est utilisée avec des PE dual stack (v4/v6) interconnectés au CE également dual stack • Le trafic IPv6-VPN est transporté de la même manière que le trafic IPv4

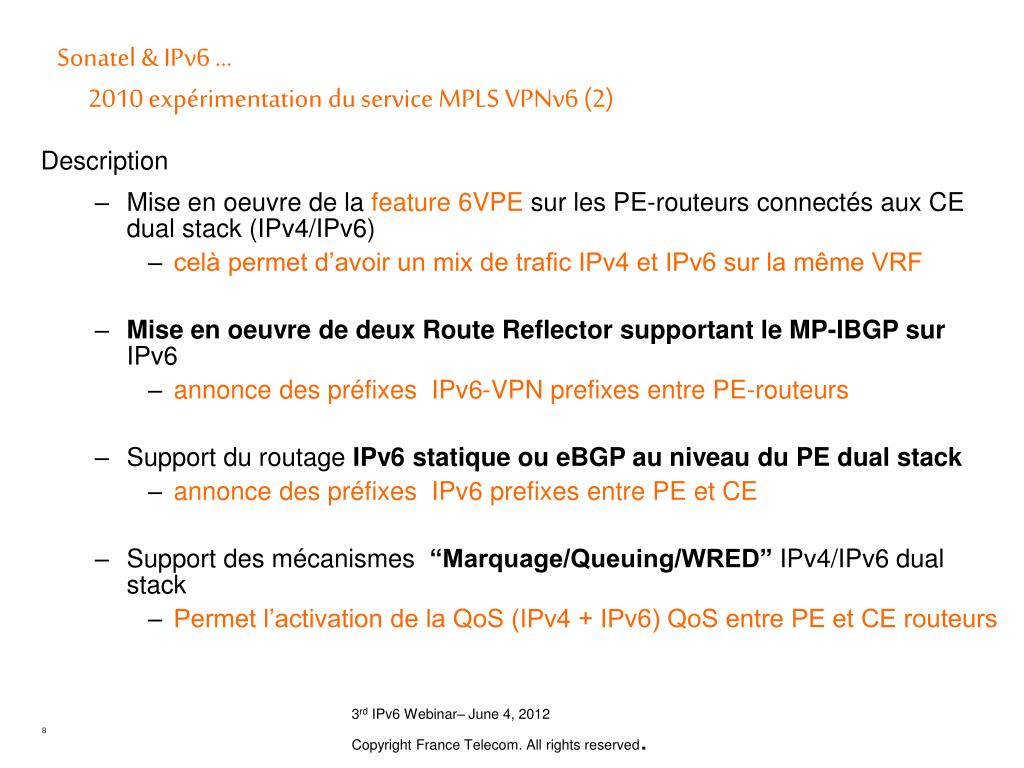

  8. Sonatel & IPv6 … 2010 expérimentation du service MPLS VPNv6 (2) • Description • Mise en oeuvre de la feature 6VPE sur les PE-routeurs connectés aux CE dual stack (IPv4/IPv6) • celà permet d’avoir un mix de trafic IPv4 et IPv6 sur la même VRF • Mise en oeuvre de deux Route Reflector supportant le MP-IBGP sur IPv6 • annonce des préfixes IPv6-VPN prefixes entre PE-routeurs • Support du routage IPv6 statique ou eBGP au niveau du PE dual stack • annonce des préfixes IPv6 prefixes entre PE et CE • Support des mécanismes “Marquage/Queuing/WRED” IPv4/IPv6 dual stack • Permet l’activation de la QoS (IPv4 + IPv6) QoS entre PE et CE routeurs

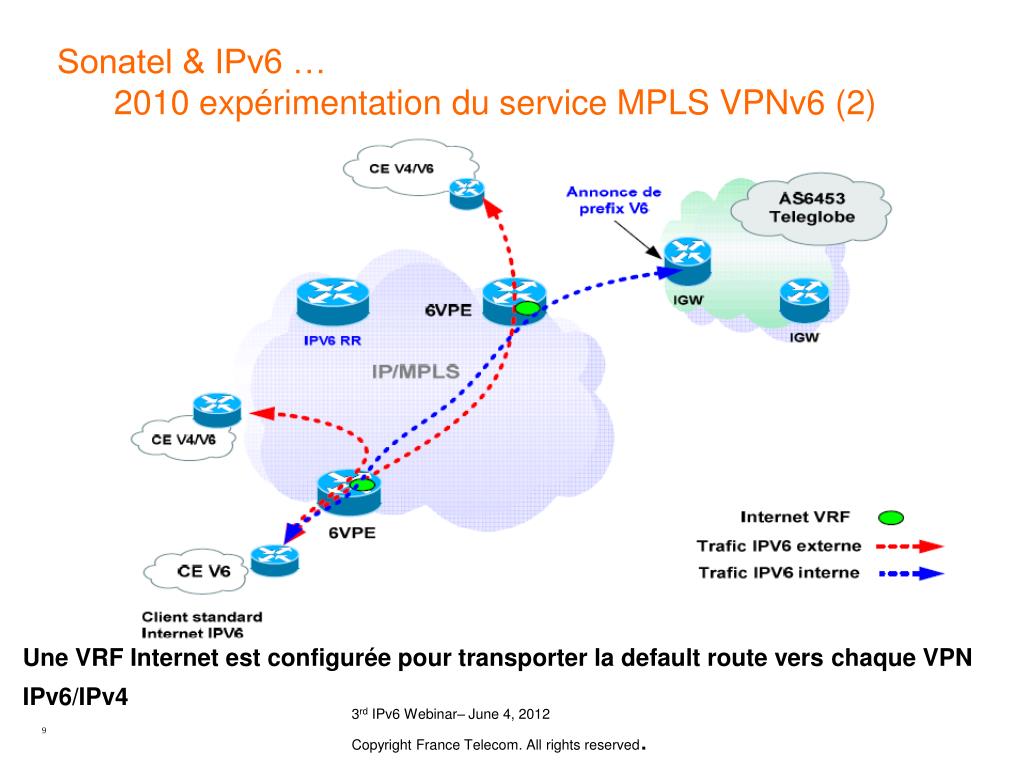

  9. Sonatel & IPv6 … 2010 expérimentation du service MPLS VPNv6 (2) • Une VRF Internet est configurée pour transporter la default route vers chaque VPN • IPv6/IPv4

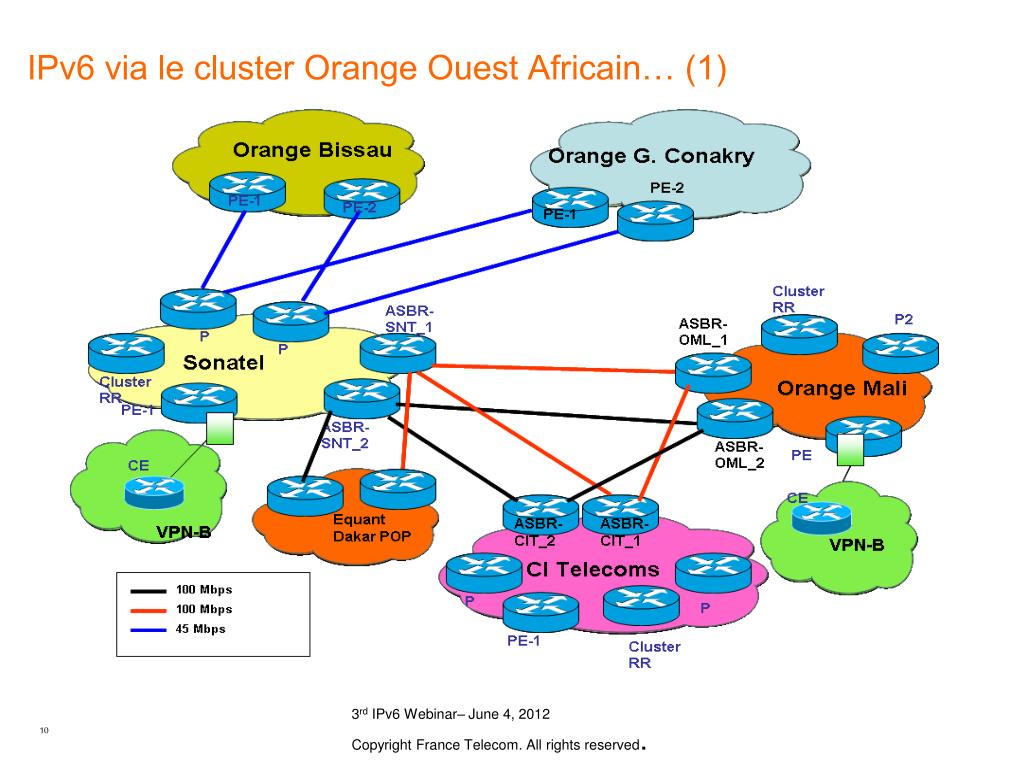

  10. IPv6 via le cluster Orange Ouest Africain… (1)

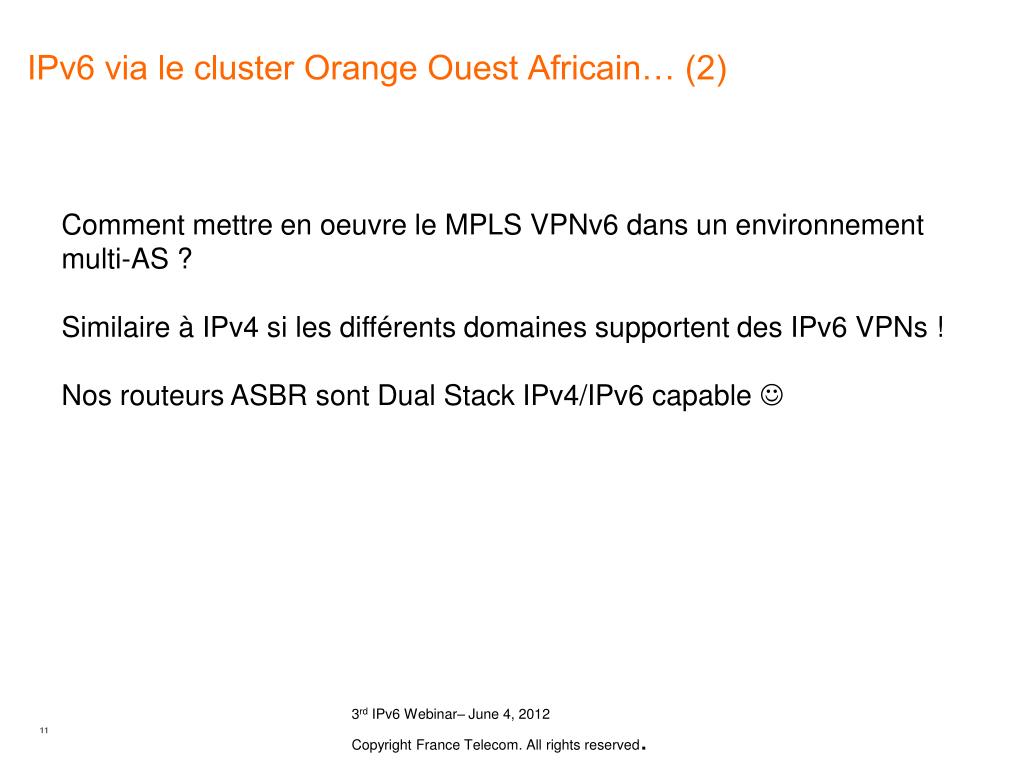

  11. IPv6 via le cluster Orange Ouest Africain… (2) Comment mettre en oeuvre le MPLS VPNv6 dans un environnement multi-AS ? Similaire à IPv4 si les différents domaines supportent des IPv6 VPNs ! Nos routeurs ASBR sont Dual Stack IPv4/IPv6 capable 

  12. Next Steps… (1) • Conduire un projet referent IPv6, impliquant les différents acteurs des domaines • technique, marketing, analystes économiques. • L’objectif visé est de préparer le réseau pour dérouler des pilotes avec le soutien du • Groupe France Telecom, pour permettre aux autres filiales de bénéficier des résultats • technico-économiques. • Deux phases sont ciblées : • Phase 1 : • Faire le point sur le taux d’utilisation des @IPv4 en fonction des services • Audit du réseau IT & Network : configuration HW & SW des routeurs, plateformes de Service • IT & Network etc. • Mise en œuvre du pilote Internet v6 pour les résidentiels en intégrant toute la chaine : • provisionning, configurations techniques, SAV (service après vente) etc. • Phase 2 : • Pilote VoIPv6 • Pilote Mobilev6

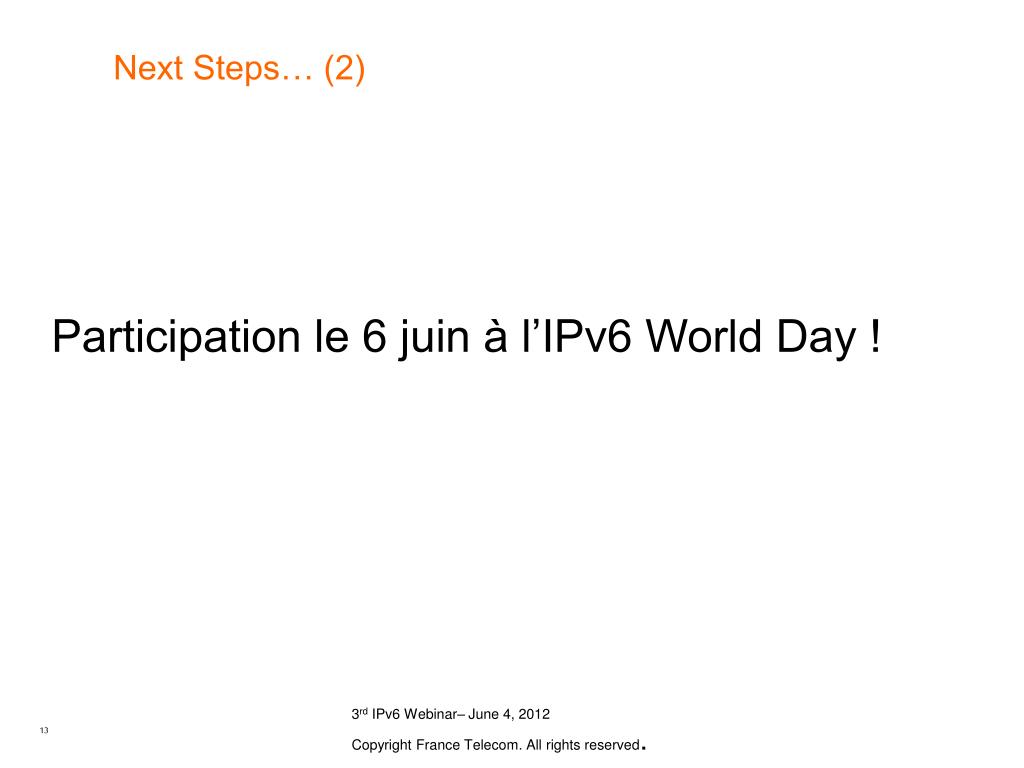

  13. Next Steps… (2) Participation le 6 juin à l’IPv6 World Day !

  14. Merci
