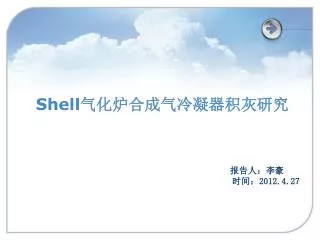

  1. Shell气化炉合成气冷凝器积灰研究 报告人：李豪 时间：2012.4.27

  2. Contents 喷嘴顺时针旋转：4.50 网格数：2.69X106个

  3. 操作压力：3.55MPa；单只喷嘴给煤量10t/h 1 气化剂中氧气耗量0.0856kg/kg(coal); 高压蒸汽耗量0.041kg/kg(coal) 2 3 模型操作条件

  4. 点火温度：1500K-1800K 1 氧煤比：0.6-1.4 2 蒸汽氧比：0.06-0.15 3 煤粉进料速度：10m/s-20m/s; 气化剂进料速度：50m/s-100m/s 4 模型操作变化条件

  5. 1500k、1600k、1800k 氧煤比1.0，蒸汽氧比0.8 煤粉进料速度：10m/s ,气化剂进料速度：50m/s 1500k 进料口截面上的湍流粘度

  6. 1500k、1600k、1800k 氧煤比1.0，蒸汽氧比0.8 煤粉进料速度：10m/s ,气化剂进料速度：50m/s 1600k 进料口截面上的湍流粘度

  7. 1500k、1600k、1800k 氧煤比1.0，蒸汽氧比0.8 煤粉进料速度：10m/s ,气化剂进料速度：50m/s 1800k 进料口截面上的湍流粘度

  8. 1500k、1600k、1800k 氧煤比1.0，蒸汽氧比0.8 煤粉进料速度：10m/s ,气化剂进料速度：50m/s 1500k下颗粒停留时间 1600k下颗粒停留时间 1800k下颗粒停留时间

  9. 1500k、1600k、1800k 氧煤比1.0，蒸汽氧比0.8 煤粉进料速度：10m/s ,气化剂进料速度：50m/s 1500k下氧气、氢气、一氧化碳炉内质量分数分布图

  10. 1500k、1600k、1800k 氧煤比1.0，蒸汽氧比0.8 煤粉进料速度：10m/s ,气化剂进料速度：50m/s 1600k下氧气、氢气、一氧化碳炉内质量分数分布图

  11. 1500k、1600k、1800k 氧煤比1.0，蒸汽氧比0.8 煤粉进料速度：10m/s ,气化剂进料速度：50m/s 1800k下氧气、氢气、一氧化碳炉内质量分数分布图

  12. 氧煤比1.0、0.6；1800k，蒸汽氧比0.8 煤粉进料速度：10m/s , 气化剂进料速度：50m/s 氧煤比：0.6、1.0下进料口截面上的湍流粘度

  13. 氧煤比1.0、0.6；1800k，蒸汽氧比0.8 煤粉进料速度：10m/s , 气化剂进料速度：50m/s 1800k氧煤比0.6下氧气、氢气、一氧化碳炉内质量分数分布图

  14. 氧煤比1.0；1800k，蒸汽氧比0.8 煤粉进料速度：10m/s , 气化剂进料速度：50m/s、100m/s 气化剂进料速度分为50m/s、100m/s下进料口截面下的湍流粘度

  15. 氧煤比1.0；1800k，蒸汽氧比0.8 煤粉进料速度：10m/s , 气化剂进料速度：50m/s、100m/s 气化剂进料速度为100m/s下的炉内氧气、氢气、一氧化碳质量分数分布图

  16. 在FLUENT软件里添加 1 利用chemkin软件的煤燃烧反应机理 进行耦合计算 2 利用UDF编程，加入mg、Al、Ca、Fe等微量元素。 3 利用star ccm+进行灰分跟踪 4 灰分添加的处理途径：
