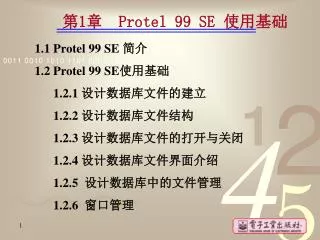

1.1 Protel 99 SE 简介 1.2 Protel 99 SE使用基础 1.2.1 设计数据库文件的建立 1.2.2 设计数据库文件结构 1.2.3 设计数据库文件的打开与关闭 1.2.4 设计数据库文件界面介绍 1.2.5 设计数据库中的文件管理 1.2.6 窗口管理

本章重点： 1 设计数据库的概念、结构 2 设计数据库的建立、打开和关闭 3 设计数据库中关于文件夹和文件的操作 4 窗口管理

1.1 Protel 99 SE 简介 • 主要包括以下几个模块： • 电路原理图（Schematic）设计模块 • 该模块主要包括设计原理图的原理图编辑器，用于修改、生成元件符号的元件库编辑器以及各种报表的生成器。 • 印刷电路板（PCB）设计模块 • 该模块主要包括用于设计电路板图的PCB编辑器，用于PCB自动布线的Route模块。用于修改、生成元件封装的元件封装库编辑器以及各种报表的生成器。 • 可编程逻辑器件（PLD）设计模块 • 该模块主要包括具有语法意识的文本编辑器、用于编译和仿真设计结果的PLD模块。

设计数据库文件图标 • 电路仿真（Simulate）模块 • 该模块主要包括一个能力强大的数/模混合信号电路仿真器，能提供连续的模拟信号和离散的数字信号仿真。 1.2 Protel 99 SE使用基础设计数据库文件的扩展名为.ddb。 1.2.1 设计数据库文件的建立启动步骤：如右图。或双击桌面上的图标：

图1.2 进入Protel 99 SE设计环境 执行菜单命令File|New，系统将弹出新建设计数据库对话框。

图1.3 新建设计数据库对话框

Design Storage Type（设计保存类型） • ① MS Access Database • 设计过程中的全部文件都存储在单一的数据库中，在资源管理器中只能看到唯一的.ddb文件。 • ② Windows File System • 在对话框底部指定的硬盘位置建立一个设计数据库的文件夹，所有文件被保存在文件夹中。这种设计数据库的存储类型，可以方便在硬盘对数据库内部的文件进行操作，但不支持Design Team（设计组）特性。 • 2. Database File Name （数据库文件名） • 系统给出的默认名为MyDesign.ddb。 • 3. Database Location （保存数据库文件的路径） • 单击Browse按钮，可选择设计数据库文件的保存路径，如下图所示。

图1.4 保存文件对话框 单击保存按钮，然后单击新建设计数据库对话框中的OK按钮，则建立了一个新的设计数据库文件。

菜单栏 文件标签工作窗口主工具栏文件管理器状态栏和命令栏图1.5 设计数据库设计环境

单击Password选项卡 • 4. 为设计数据库文件设立密码

2 输入并确认密码 1 选中Yes 3 单击 OK 图1.6 设计数据库文件的密码设置对话框

设计导航树 设计数据库名称设计组文件夹用户建立的各种文件回收站文件夹 • 1.2.2 设计数据库文件结构 • 新设计数据库在创建之后，同时被创建的还有一个设计组文件夹、回收站和一个Documents文件夹。图 1.7 设计数据库文件结构

设计组文件夹Design Team用于存放权限数据，包括三个文件夹。 Members文件夹：包含能够访问该设计数据库的所有成员列表； Permissions文件夹：包含各成员的权限列表； Sessions文件夹：是设计数据库的网络管理，包含处于打开状态的属于该设计数据库的文档或者文件夹的窗口名称列表。回收站Recycle Bin用于存放临时性删除的文档。 Documents文件夹一般用于存放用户建立的文件夹和各种文档。

单击打开图标 1.2.3 设计数据库文件打开与关闭 1 设计数据库文件的打开打开没有设置密码的设计数据库文件。在Protel 99 SE的设计环境下：

单击打开图标 图1.8 打开设计数据库对话框

1 输入admin 2 输入密码 3 单击OK 打开设有密码的设计数据库文件。图1.9 输入用户名和密码的对话框

2 设计数据库文件的关闭 第一种方法：

第二种方法： 在工作窗口的设计数据库文件名标签上单击鼠标右键，在弹出的快捷菜单中选择Close。

1.2.4 设计数据库文件界面介绍 1.菜单栏（1）File菜单主要命令包括文件或设计数据库的新建、打开、关闭和保存；文件的导入、导出、链接、查找和查看属性等。

（2）Edit菜单 主要命令包括对文件的剪切、复制、粘贴、删除和更名等操作。

（3）View菜单 打开和关闭文件管理器打开和关闭状态栏、命令栏打开和关闭工具栏改变文件夹中文件显示的方式刷新

（4）Windows菜单 主要用于工作窗口的管理。

打开或关闭文件管理器 打开设计数据库文件剪切文件复制文件粘贴文件打开帮助内容 2.工具栏没有打开任何应用文件时的主工具栏。

3.文件管理器

4.工作窗口 文件类型的工作窗口编辑类型的工作窗口

5.状态栏 当前光标的位置当前正在执行的命令名称及其状态 1.2.5 设计数据库中的文件管理 1.新建文件或文件夹（1）新建文件或文件夹的操作步骤

新建立的设计数据库文件中未建立任何文件

1 打开Documents文件夹 2 单击右键，选择New

3 选择相应的文件图标， 4 单击Ok

（2）文件类型 图标文件类型生成CAM制造输出配置文件文件夹 PCB文件 PCB元件封装库文件 PCB打印文件

图标文件类型 原理图文件原理图元件库文件表格文件文本文件波形文件

2.文件或文件夹更名 在文件图标上单击右键，在快捷菜单中选择Rename

左键单击 左键双击 3.打开与关闭文件或文件夹（1）打开文件夹和文件的方法已打开的文件夹和文件以层的结构按打开顺序排列:

（2）关闭文件夹和文件的方法 第一种方法：第二种方法：

第三种方法：

保存不保存直接关闭该文件如果文件在打开后已经被修改，在关闭的过程中，系统会弹出一个确认对话框：

4.保存文件 （1）保存当前打开的文件（单击保存图标）

（2）更名保存 在Name文本框中输入修改的名称执行菜单命令

（3）保存当前打开的所有文件

5.导出文件或文件夹

6.导入文件或文件夹 注：0字节的文件不能进行导入操作

7.链接文件 执行链接操作后的文件图标

复制粘贴 8.文件或文件夹的剪切、复制与粘贴（1）文件的复制与粘贴

剪切粘贴（2）移动文件或文件夹

④ 选择Yes ②单击右键 ③ 选择Delete 9.删除文件夹或文件 Protel 99 SE为每个设计数据库建立了一个回收站（Recycle Bin），它提供了与Windows下回收站相似的功能，系统可将删除的文档发送到回收站，而不是永久删除。（1）将文档放入设计数据库回收站Recycle Bin ① 关闭要删除的文件夹或文件。

②选中文件或文件夹 ④ 选择Yes （2）彻底删除文档 ① 关闭要删除的文件夹或文件。 ③ 按Shift+Delete键

（3）恢复文档 对于放入回收站的文件，系统可以将其恢复。 ① 在工作窗口打开回收站Recycle Bin。 ② 在要恢复的文件图标上单击鼠标右键，在弹出的快捷菜单中选择Restore，则将该文件恢复到原路径下。

（4）清空回收站 ① 在工作窗口打开回收站Recycle Bin。 ② 在空白处单击鼠标右键，选择Empty Recycle Bin，即可删除回收站中的所有内容。

1.2.6 窗口管理 打开设计数据库中的文件夹或文件后，工作窗口中会出现相应的图标，并以标签形式在工作窗口的上部显示出来。 1.多设计数据库的窗口管理（1）Tile命令将打开的各设计数据库工作窗口以平铺方式显示。

Tile Horizontally（水平平铺） Tile Vertically（垂直平铺）
