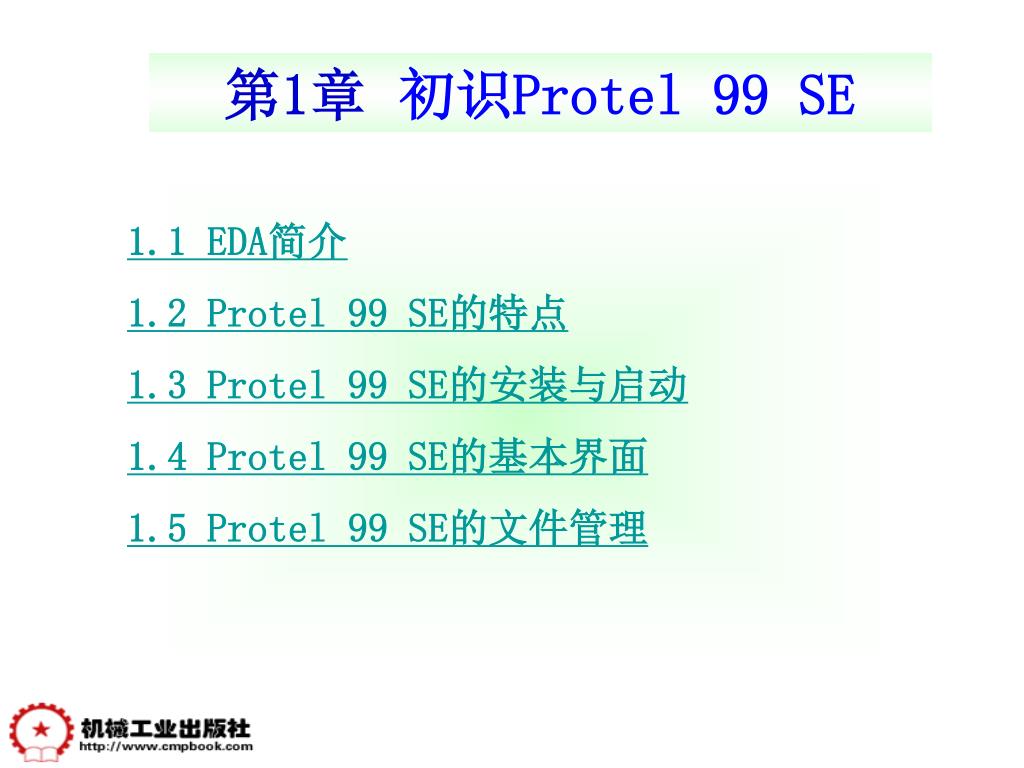

  1. 1.1 EDA简介1.2 Protel 99 SE的特点1.3 Protel 99 SE的安装与启动1.4 Protel 99 SE的基本界面1.5 Protel 99 SE的文件管理 第1章初识Protel 99 SE

  2. 1988年,美国ACCEL Technologies公司 TANGO, • 随后Protel Technologies公司 Protel for DOS (升级版本)。 • 1994年,Protel Technologies公司首创了EDA Client/Server 体系结构, 实现了各种EDA工具的无缝链接,随后又陆续 Protel for Window2.0、Protel for Window3.0。 1.1 EDA简介 • 1991年,Protel Technologies公司 Protel for Window1.0版。 • 1996年底,Protel Technologies推出了EDA Client的第三代Protel 3。 • 1998年,Protel Technologies Protel 98,随后经过引进MicroCode Engineering 公司的仿真技术和IncaSEs Engineering Gmbh 公司的信号完整性分析技术,于1999年正式推出Protel 99。

  3. 2000年,Protel Technologies公司兼并了美国著名的EDA公司ACCEL(PCAD),随后推出了Protel 99SE。 • 2001年,Protel Technologies更名为Altium公司,并于2002年推出了Protel DXP,而且在不断的升级之中。

  4. 1.2 Protel 99 SE的特点 1.Smart Doc(智能文档)技术 2.Smart Team(智能设计组)技术 3.Smart Tool(智能工具)技术 4.完善的布线规则 5.层堆栈管理 6.3D预览 7.增强的打印功能 8.方便易用的帮助系统 9.同步设计 10.高级数字模拟混合信号仿真 11.丰富的向导功能

  5. 1.3 Protel 99 SE的安装与启动 1.3.1系统配置 1.硬件配置 基本配置:CPU为PentiumⅡ233 MHz、32MB以上内存、300MB以上硬盘容量、SVGA显示器(15″,分辨率1024×768像素,256色)。 建议配置:CPU 为PentiumⅡ300 MHz以上、128MB以上内存、6GB 以上硬盘容量、SVGA显示器(17″,分辨率1280×1024像素,256色)。 2.操作系统 Microsoft Windows 9x/Me/NT及以上版本。

  6. 1.3.2 Protel 99 SE的安装 Protel99 SE安装很简单,用户只需根据安装过程中的提示操作即可完成安装工作。 1.3.3 Protel 99 SE的启动 常用的启动方式有如下3种: 1.单击Windows任务栏上“开始”菜单启动 2.双击桌面的Protel 99 SE快捷方式图标启动 3.双击Protel 99 SE的设计数据库文件(*.Ddb) 启动

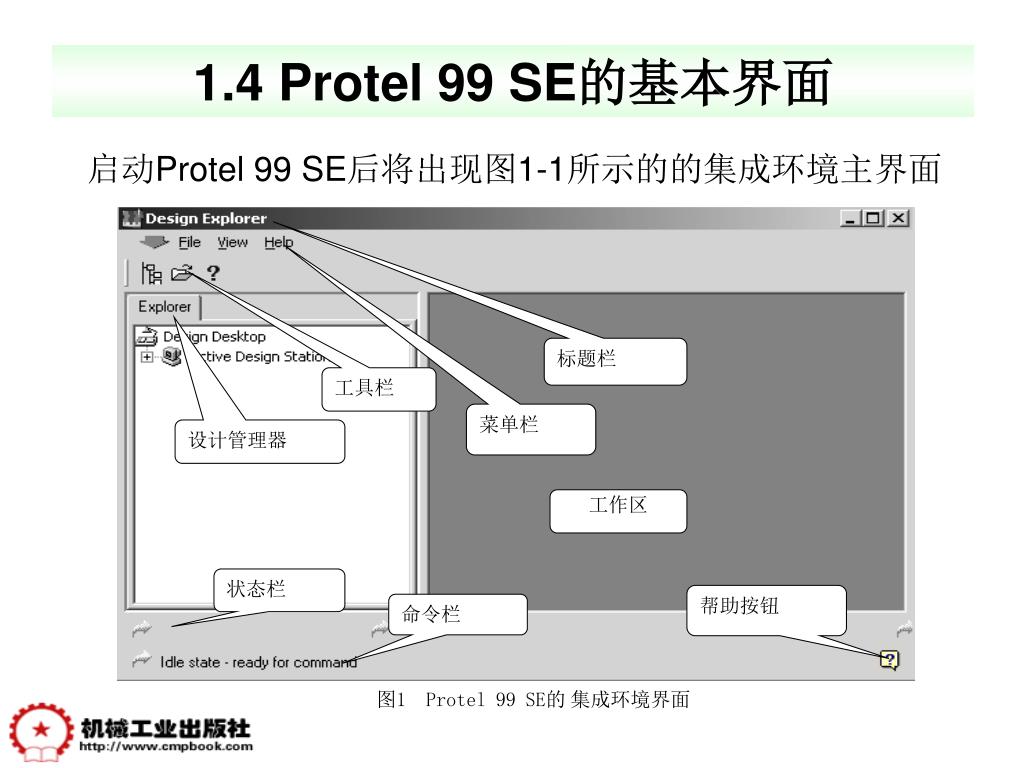

  7. 标题栏 工具栏 菜单栏 设计管理器 工作区 状态栏 帮助按钮 命令栏 1.4 Protel 99 SE的基本界面 启动Protel 99 SE后将出现图1-1所示的的集成环境主界面 图1Protel 99 SE的集成环境界面

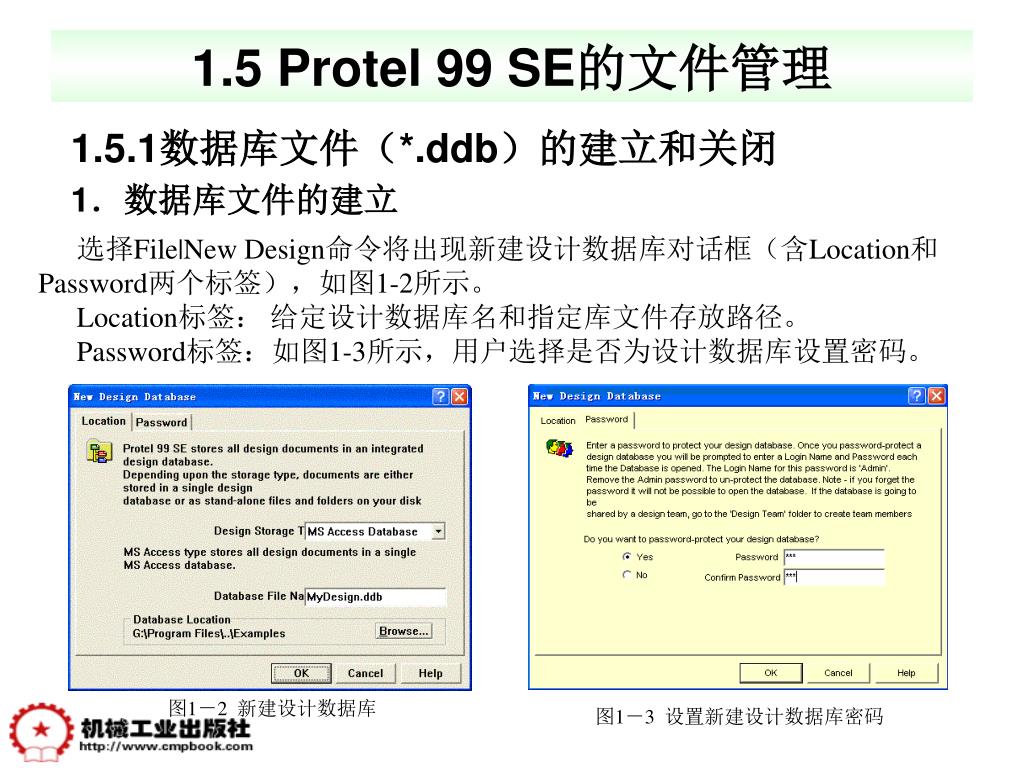

  8. 图1-2 新建设计数据库 图1-3 设置新建设计数据库密码 1.5 Protel 99 SE的文件管理 1.5.1数据库文件(*.ddb)的建立和关闭 1.数据库文件的建立 选择File|New Design命令将出现新建设计数据库对话框(含Location和Password两个标签),如图1-2所示。 Location标签: 给定设计数据库名和指定库文件存放路径。 Password标签:如图1-3所示,用户选择是否为设计数据库设置密码。

  9. 图1-4 Protel 99 SE的设计环境 新建设计数据库在创建之后处于打开状态,同时在该设计数据库中有: • Design Team(设计组管理器):用于定义一个设计组的成员和权限,使网络设计更加方便。 • Documents(设计文档管理器):用于设计文档的管理。 • Recycle Bin(回收站):用于存放临时删除的文件。 如图1-4所示。

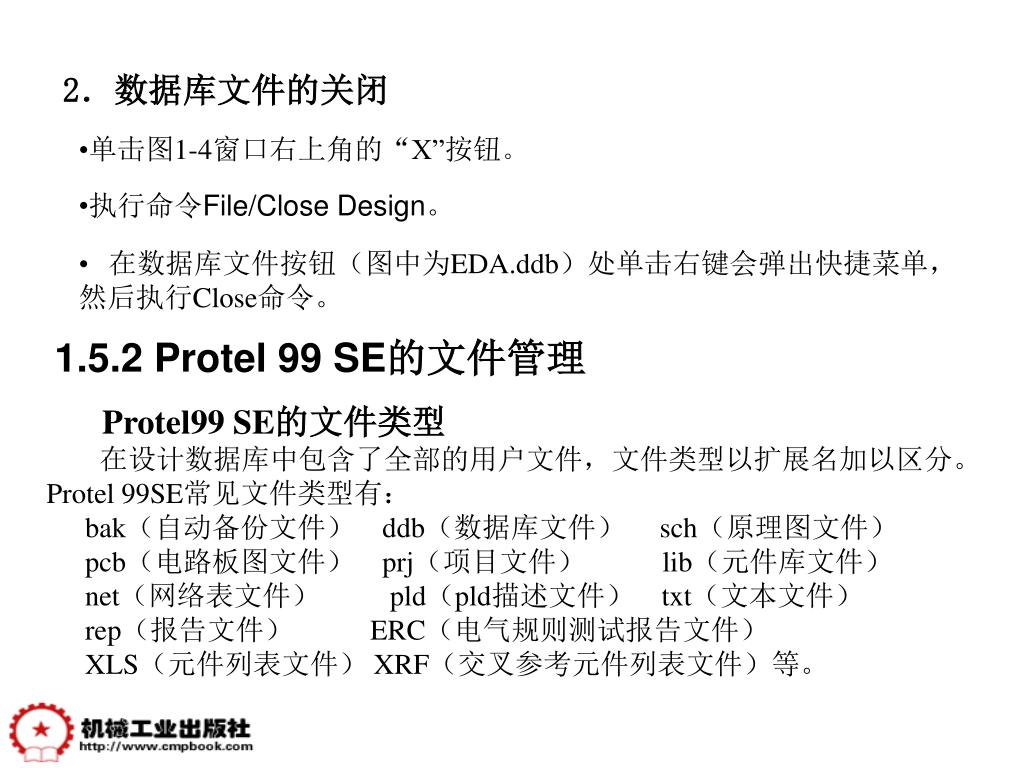

  10. 单击图1-4窗口右上角的“X”按钮。 2.数据库文件的关闭 • 执行命令File/Close Design。 • 在数据库文件按钮(图中为EDA.ddb)处单击右键会弹出快捷菜单,然后执行Close命令。 1.5.2 Protel 99 SE的文件管理 Protel99 SE的文件类型 在设计数据库中包含了全部的用户文件,文件类型以扩展名加以区分。Protel 99SE常见文件类型有: bak(自动备份文件) ddb(数据库文件) sch(原理图文件) pcb(电路板图文件) prj(项目文件) lib(元件库文件) net(网络表文件) pld(pld描述文件) txt(文本文件) rep(报告文件) ERC(电气规则测试报告文件) XLS(元件列表文件) XRF(交叉参考元件列表文件)等。

  11. 1.新建内部文件 选择File\New命令出现如图1-5所示对话框,选中Schematic Document后确认生成Sheet1.sch的文档,单击OK按钮确定,就在文件夹中建立了一个内部文件。 如图1-5所示。 图1-5 新建原理图对话框

  12. 2.文件的编辑 文件编辑命令位于Edit菜单中,其主要命令功能如下: Cut:将选中的文件剪切到剪贴板中,原文件被删除。 Copy:将选中的文件复制到剪贴板中。 Paste:将已保存在剪贴板中的文件粘贴到当前位置。 Delete:删除当前选中的文件。 Rename:重命名当前选中的文件。
