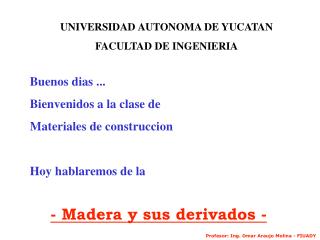

slide1

UNIVERSIDAD AUTONOMA DE YUCATAN

FACULTAD DE INGENIERIA

Buenos dias ...

Bienvenidos a la clase de

Materiales de construccion

Hoy hablaremos de la

- Madera y sus derivados -

Profesor: Ing. Omar Araujo Molina - FIUADY

slide2

- LA MADERA Y SUS DERIVADOS -

Propiedades de la madera contrachapada.

Una de las modalidades de la madera de mayor utilidad en la construccion es la madera contrachapada o mejor conocida en nuestro medio con el nombre de triplay ...

Profesor: Ing. Omar Araujo Molina - FIUADY

slide3

- LA MADERA Y SUS DERIVADOS -

Propiedades de la madera contrachapada.

El triplay esta constituido por tres o mas hojas de chapa o lamina unidas por una sustancia adhesiva y dispuestas de tal forma que las fibras de cada capa quedan perpendiculares respecto a las de las capas contiguas.

Profesor: Ing. Omar Araujo Molina - FIUADY

slide4

- LA MADERA Y SUS DERIVADOS -

Propiedades de la madera contrachapada.

Las chapas de madera se pueden obtener por torno o guillotina.

Profesor: Ing. Omar Araujo Molina - FIUADY

slide5

- LA MADERA Y SUS DERIVADOS -

Propiedades de la madera contrachapada.

  • En cuanto a su resistencia a la humedad, la madera contrachapada se clasifica en tres tipos:
  • Triplay para su uso interior, como adhesivo se usa urea formaldheido.
  • Triplay para uso exterior, resistente al agua ya amdoredad exposicion a la intemperie, fabricado con resinas fenolicas.
  • Triplay marino, a prueba de agua y con gran resistencia a la intemperie .

Profesor: Ing. Omar Araujo Molina - FIUADY

slide6

- LA MADERA Y SUS DERIVADOS -

Propiedades de la madera contrachapada.

SENTIDO DEBIL

Los esfuerzos son perpendiculares a las fibras de las capas extremas

Profesor: Ing. Omar Araujo Molina - FIUADY

slide7

- LA MADERA Y SUS DERIVADOS -

Propiedades de la madera contrachapada.

SENTIDO FUERTE

Los esfuerzos son paralelos a las fibras de las capas extremas

Profesor: Ing. Omar Araujo Molina - FIUADY

slide8

- LA MADERA Y SUS DERIVADOS -

Esfuerzos permisibles de la madera contrachapada.

  • Valores permisibles tipicos para triplay aplicables a cargas de duracion normal (10 años) para un contenido de humedad de 16 %
  • Flexion, 55 a 140 kg/cm2
  • MOE, 63000 a 126000 kg/cm2
  • Cortante de rolado, 3 a 5 kg/cm2
  • Aplastamiento, 7 a 24 kg/cm2

Profesor: Ing. Omar Araujo Molina - FIUADY

slide9

- LA MADERA Y SUS DERIVADOS -

Diafragmas con madera contrachapada.

Un diafragma es un elemento estructural que puede compararse a una viga de acero de gran peralte y alma relativamente delgada.

Profesor: Ing. Omar Araujo Molina - FIUADY

slide10

- LA MADERA Y SUS DERIVADOS -

Diafragmas con madera contrachapada.

El alma resiste las fuerzas cortantes.

Los patines o cuerdas resisten las tensiones y compresiones debidas a flexion.

Profesor: Ing. Omar Araujo Molina - FIUADY

slide11

- LA MADERA Y SUS DERIVADOS -

Diafragmas con madera contrachapada.

El alma esta constituido por tableros de triplay.

Profesor: Ing. Omar Araujo Molina - FIUADY

slide12

- LA MADERA Y SUS DERIVADOS -

Diafragmas con madera contrachapada.

El alma esta constituido por tableros de triplay y estan apoyados sobre vigas.

Profesor: Ing. Omar Araujo Molina - FIUADY

slide13

- LA MADERA Y SUS DERIVADOS -

Diafragmas con madera contrachapada.

La union puede ser con clavos.

Profesor: Ing. Omar Araujo Molina - FIUADY

slide14

- LA MADERA Y SUS DERIVADOS -

Diafragmas con madera contrachapada.

El alma esta constituido por tableros de triplay apoyados sobre listones de madera.

Profesor: Ing. Omar Araujo Molina - FIUADY

slide15

- LA MADERA Y SUS DERIVADOS -

Diafragmas con madera contrachapada.

Uniendo convenientemente los diafragmas horizontales y verticales se forman estructuras de cajon de gran rigidez.

Profesor: Ing. Omar Araujo Molina - FIUADY

slide16

- LA MADERA Y SUS DERIVADOS -

Aplicaciones diverzas con madera contrachapada.

La madera contrachapada se utiliza en los muros como base para la colocacion de los materiales para revestimiento o acabados exteriores y como elemento estructural.

Profesor: Ing. Omar Araujo Molina - FIUADY

slide17

- LA MADERA Y SUS DERIVADOS -

Aplicaciones diverzas con madera contrachapada.

El triplay utilizado como cubierta de techo debe ser capaz de soportar cargas verticales del peso propio y de los materiales de techado como los efectos de succion del viento.

Profesor: Ing. Omar Araujo Molina - FIUADY

slide18

- LA MADERA Y SUS DERIVADOS -

Aplicaciones diverzas con madera contrachapada.

En los pisos de triplay conviene dejar holguras de unos 3 mm en los bordes para tener en cuenta los cambios volumetricos de la madera.

Profesor: Ing. Omar Araujo Molina - FIUADY
