uma aplica o web para c lculo de similaridade em acessos de cana de a car

Uma aplicação web para cálculo de similaridade em acessos de cana-de-açúcar.

Aluno: José Júnior de Oliveira Silva

Orientador: Elthon Alex da Silva Oliveira

Co-orientador: Cícero Carlos de Sousa Almeida

sum rio
SUMÁRIO
  • Introdução;
  • Fundamentação teórica;
  • Trabalhos relacionados;
  • O software proposto;
  • Trabalhos futuros;
  • Considerações finais.

Bacharelado em Ciência da Computação

introdu o
Introdução
  • Iniciou com o projeto de pesquisa sistema de certificação de variedades de cana-e-açúcar utilizando “fingerprinting” de DNA, financiado pelo CNPq;
  • Esse projeto foi realizado no período de 2009 a 2010;
  • Envolveu as áreas de Agronomia e Ciência da Computação;
  • Objetivo de desenvolver um software que desse suporte apesquisadores de genética molecular;
  • Realização de cálculo de similaridade entre os acessos de cana-de-açúcar;
  • Acessos são variedades diferentes de plantas, que podem até ter as mesmas características morfológicas mas são geneticamente diferentes.

Bacharelado em Ciência da Computação

introdu o1
Introdução
  • Necessidades iniciais:
    • Armazenamento de dados genéticos;
    • Comparação de acessos de cana-de-açúcar;
    • Teste de paternidade ;
    • Possibilidade de compartilhar os dados via web;
    • Ferramenta fácil de usar;
    • Possibilidade de acessar remotamente o sistema.

Bacharelado em Ciência da Computação

introdu o2
Introdução
  • Solução:
    • Implementação de um software para cálculo de similaridade entre acessos de plantas;
    • Linguagem de programação PHP;
    • Banco de dados MySql;
    • Utilização de Zend Framework;
    • Disponível na web;
    • Interface simples e de fácil uso.

Bacharelado em Ciência da Computação

introdu o3
Introdução
  • Contribuições:
    • Prover um ambiente simples e fácil de usar;
    • Identifica a similaridade entre acessos de plantas;
    • Identifica uso indevido de acessos de plantas;
    • É a base para o melhoramento genético vegetal;
    • A partir das informações geradas pode-se inferir quais cruzamentos podem ser mais proveitosos em uma determinada cultura.

Bacharelado em Ciência da Computação

introdu o4
Introdução
  • Diferencial:
    • Interface simples e fácil de usar comparada com a maioria dos softwares com finalidades semelhantes;
    • Idioma português;
    • Comparação de marcadores e não de sequências;
    • Possibilidade de interação entre muitos pesquisadores.

Bacharelado em Ciência da Computação

sum rio1
SUMÁRIO
  • Introdução;
  • Fundamentação teórica;
  • Trabalhos relacionados;
  • O software proposto;
  • Trabalhos futuros;
  • Considerações finais.

Bacharelado em Ciência da Computação

fundamenta o te rica
Fundamentação Teórica
  • Implementar uma aplicação requer um certo conhecimento do seu domínio;
  • Termos utilizados nas classes, relacionamentos e entidades de banco de dados podem ser muito complexos;
  • Entender o significado de cada termo é fundamental para a implementação;
  • Nem sempre essa tarefa é trivial;
  • Em muitos casos existe a necessidade de recorrer a um especialista na área;
  • A bioinformática e a biologia computacional:
    • Utilizam a Ciência da Computação para solucionar problemas biológicos.

Bacharelado em Ciência da Computação

fundamenta o te rica1
Fundamentação Teórica
  • DNA;
  • Alelos;
  • Marcadores moleculares;
  • PCR;
  • Cálculo de similaridade;
  • Matriz de características;
  • Coeficientes de similaridade;
  • Matriz de distância;
  • Método de agrupamento UPGMA;
  • Dendograma.

Bacharelado em Ciência da Computação

slide11
DNA

DNA

Estrutura do DNA

  • Presente nas células de todo indivíduo;
  • Carrega informações genéticas;
  • Diferente para cada indivíduo;
  • Formado por uma dupla hélice ligada por bases nitrogenadas;
  • Essa dupla hélice forma a sequência genética de um indivíduo;
  • Combinações de ACGT.

Bacharelado em Ciência da Computação

fundamenta o te rica2
Fundamentação Teórica
  • DNA;
  • Marcadores moleculares;
  • Alelos;
  • PCR;
  • Cálculo de similaridade;
  • Matriz de características;
  • Coeficientes de similaridade;
  • Matriz de distância;
  • Método de agrupamento UPGMA;
  • Dendograma.

Bacharelado em Ciência da Computação

marcadores moleculares
Marcadores moleculares
  • Herdados geneticamente;
  • Servem como base para diferenciar indivíduos;
  • SSR – Simplesequencerepeats:
    • Caracterizado da repetição de uma sequências com 1 a 6 nucleotídeos;
    • São usados primerspara marcar o início e fim de cada marcador.

Bacharelado em Ciência da Computação

fundamenta o te rica3
Fundamentação Teórica
  • DNA;
  • Marcadores moleculares;
  • Alelos;
  • PCR;
  • Cálculo de similaridade;
  • Matriz de características;
  • Coeficientes de similaridade;
  • Matriz de distância;
  • Método de agrupamento UPGMA;
  • Dendograma.

Bacharelado em Ciência da Computação

alelos
Alelos
  • São diferentes versões de um marcador em um indivíduo;
  • Podem significar a presença de características morfológicas;
  • A presença de mais de um alelo em um indivíduo é chamada de polimorfismo.

Bacharelado em Ciência da Computação

fundamenta o te rica4
Fundamentação Teórica
  • DNA;
  • Marcadores moleculares;
  • Alelos;
  • PCR;
  • Cálculo de similaridade;
  • Matriz de características;
  • Coeficientes de similaridade;
  • Matriz de distância;
  • Método de agrupamento UPGMA;
  • Dendograma.

Bacharelado em Ciência da Computação

pcr polimerase chain reaction
PCR – Polimerasechainreaction
  • Reação em cadeia de polimerase;
  • Cria múltiplas cópias de DNA sem a utilização de um organismo vivo;
  • Utilizada principalmente em situações em que a quantidade de DNA disponível é reduzida;
  • Utiliza primers, que delimitam a área a ser amplificada.

Bacharelado em Ciência da Computação

fundamenta o te rica5
Fundamentação Teórica
  • DNA;
  • Marcadores moleculares;
  • Alelos;
  • PCR;
  • Cálculo de similaridade;
  • Matriz de características;
  • Coeficientes de similaridade;
  • Matriz de distância;
  • Método de agrupamento UPGMA;
  • Dendograma.

Bacharelado em Ciência da Computação

c lculo de similaridade
Cálculo de similaridade
  • Calcular a distância genética entre os indivíduos;
  • Utiliza-se diferentes versões dos marcadores (alelos) como base para calcular a similaridade;
  • Cada acesso será caracterizado com a presença ou ausência de determinado alelo para cada marcador apresentado por ele;
  • A comparação entre os acessos, utilizando uma metodologia específica, é o que determina a distância genética entre os indivíduos;
  • Para esta tarefa são usados coeficientes de similaridade;
  • Os dados podem ser representados em uma matriz de distância e/ou em uma árvore denominada dendograma.

Bacharelado em Ciência da Computação

fundamenta o te rica6
Fundamentação Teórica
  • DNA;
  • Marcadores moleculares;
  • Alelos;
  • PCR;
  • Cálculo de similaridade;
  • Matriz de características;
  • Coeficientes de similaridade;
  • Matriz de distância;
  • Método de agrupamento UPGMA;
  • Dendograma.

Bacharelado em Ciência da Computação

matriz de caracter sticas
Matriz de características
  • As linhas dessa matriz representa os diferentes acessos de plantas;
  • As colunas representam os alelos que eles apresentam;
  • É preenchida com 1 ou 0. Representando a presença ou ausência de um alelo respectivamente.
  • Essa matriz serve de base para encontrar a similaridade entre cada par de acessos.

Bacharelado em Ciência da Computação

fundamenta o te rica7
Fundamentação Teórica
  • DNA;
  • Marcadores moleculares;
  • Alelos;
  • PCR;
  • Cálculo de similaridade;
  • Matriz de características;
  • Coeficientes de similaridade;
  • Matriz de distância;
  • Método de agrupamento UPGMA;
  • Dendograma.

Bacharelado em Ciência da Computação

coeficientes de similaridade
Coeficientes de similaridade
  • Os coeficientes de similaridade mais usuais são:
    • Baseados na distância (geralmente euclidiana);
    • Baseados na correlação entre pares de valores;
    • Baseado na associação entre caracteres qualitativos;
  • Neste trabalho foi usada a última abordagem, utilizando dados binários.

Bacharelado em Ciência da Computação

similaridade utilizando caracteres qualitativos bin rios
Similaridade utilizando caracteres qualitativos binários
  • Tomados dois objetos, temos as seguintes situações representadas por uma letra do alfabeto:
    • A, se estes apresentarem o mesmo caractere ;
    • B, se o caractere estiver presente no primeiro e ausente no segundo;
    • C, se estiver ausente no primeiro e presente no segundo;
    • D, se estiver ausente em ambos.

Bacharelado em Ciência da Computação

coeficientes de similaridade bin rios
Coeficientes de similaridade Binários
  • Utilizam os valores A, B, C e D de dois objetos para encontrar a similaridade entre eles;
  • Existem vários coeficientes que expressam similaridade;
  • Neste trabalho foi usado o de Jacard:
    • simJaccard = a/(a+b+c)

Bacharelado em Ciência da Computação

similaridade utilizando caracteres qualitativos bin rios1
Similaridade utilizando caracteres qualitativos binários
  • Exemplo utilizando uma matriz de dados binários:
    • O valor das variáveis é obtido como mostra a figura;
    • Ao final de cada comparação o número de ocorrência de cada variável é usado por um coeficiente de similaridade como o de jaccard para encontrar a distância genética entre os pares de acessos.

Bacharelado em Ciência da Computação

fundamenta o te rica8
Fundamentação Teórica
  • DNA;
  • Marcadores moleculares;
  • Alelos;
  • PCR;
  • Cálculo de similaridade;
  • Matriz de características;
  • Coeficientes de similaridade;
  • Matriz de distância;
  • Método de agrupamento UPGMA;
  • Dendograma.

Bacharelado em Ciência da Computação

matriz de dist ncia
Matriz de distância
  • Aplicando o coeficiente jaccard à todos os pares da matriz anterior obtém-se a matriz de distância;
  • Esta matriz representa a distância genética entre os indivíduos;
  • Valores vão de 0 a 1, representando o grau de similaridade entre cada par;
  • Sendo 1 similaridade total e 0 nenhuma similaridade.
  • A partir dos resultados dessa matriz pode-se agrupar os acessos mais próximos geneticamente

Bacharelado em Ciência da Computação

teste de paternidade
Teste de paternidade
  • Objetiva identificar possíveis utilizações ilegais de uma variedade de planta;
  • Procedimento semelhante à comparação de acessos;
  • O acesso suspeito junta-se a matriz de características do formada pelos acessos do banco de dados;
  • O resultado mostrará o quão similar este acesso (suspeito) é dos demais presentes no banco;
  • O resultado também será mostrado em uma matriz de distância, mas com uma linha e uma coluna a mais.

Bacharelado em Ciência da Computação

fundamenta o te rica9
Fundamentação Teórica
  • DNA;
  • Marcadores moleculares;
  • Alelos;
  • PCR;
  • Cálculo de similaridade;
  • Matriz de características;
  • Coeficientes de similaridade;
  • Matriz de distância;
  • Método de agrupamento UPGMA;
  • Dendograma.

Bacharelado em Ciência da Computação

m todo de agrupamento upgma
Método de agrupamento UPGMA
  • Agrupa indivíduos semelhantes;
  • Resultado da matriz de distância pode ser convertido em um dendograma;
  • Os nós desse dendograma são encontrados da seguinte forma:
    • Identifica-se o par com distância mínima entre o número total de pares;
    • Combinar esses dois objetos como um único par;
    • Recalcula-se as distâncias entre os outros pares para formar uma nova matriz;
    • Identifica-se a menor distância entre os pares da nova matriz;
    • Repete-se os passos até que os últimos dois grupos sejam analisados.

Bacharelado em Ciência da Computação

m todo de agrupamento upgma exemplo
Método de Agrupamento UPGMA - Exemplo
  • Considere 5 indivíduos (A, B, C , D e E);
  • Com a matriz de distância a seguir;
  • Agrupa-se o par com menor distância (AB);
  • A distância em relação aos demais pares deve ser recalculada;
  • Exemplo:
    • A distância de C para AB = (60 + 50)/2 = 55

Bacharelado em Ciência da Computação

m todo de agrupamento upgma exemplo1
Método de Agrupamento UPGMA - Exemplo
  • Como resultado do procedimento anterior obtém-se a seguinte matriz:
    • Os passos devem ser seguidos até restarem apenas dois grupos.

Bacharelado em Ciência da Computação

fundamenta o te rica10
Fundamentação Teórica
  • DNA;
  • Marcadores moleculares;
  • Alelos;
  • PCR;
  • Cálculo de similaridade;
  • Matriz de características;
  • Coeficientes de similaridade;
  • Matriz de distância;
  • Método de agrupamento UPGMA;
  • Dendograma.

Bacharelado em Ciência da Computação

dendograma
Dendograma
  • Os valores mínimos obtidos em cada passo são usados pra construir o dendograma, que é mostrado a seguir:
  • Agrupa elementos mais próximos;
  • Nós descrevem a distância entre elementos, entre elementos e grupos ou entre grupos;
  • Agrupam-se pares com menor distância.

Bacharelado em Ciência da Computação

sum rio2
SUMÁRIO
  • Introdução;
  • Fundamentação teórica;
  • Trabalhos relacionados;
  • O software proposto;
  • Trabalhos futuros;
  • Considerações finais.

Bacharelado em Ciência da Computação

trabalhos relacionados
Trabalhos Relacionados
  • BLAST:
    • Programa de alinhamento mais usado no mundo;
    • Realiza cruzamento de sequências;
    • Trabalha com banco de dados públicos;
    • Pode ser usado via web.
  • FASTA:
    • Primeiro programa largamente utilizado para encontrar similaridade em banco de dados;
    • Dele deriva-se o formato de arquivo fasta;

Bacharelado em Ciência da Computação

trabalhos relacionados1
Trabalhos Relacionados
  • CrustalW:
    • Versão web do crustal um dos programas de alinhamento mais utilizados;
    • Possui interface gráfica, proporcionando um ambiente agradável para o usuário.

Bacharelado em Ciência da Computação

sum rio3
SUMÁRIO
  • Introdução;
  • Fundamentação teórica;
  • Trabalhos relacionados;
  • O software proposto;
  • Trabalhos futuros;
  • Considerações finais.

Bacharelado em Ciência da Computação

ferramenta desenvolvida
Ferramenta Desenvolvida
  • Objetivos;
  • Metodologia;
  • Reuso de código (Zend Framework);
  • Diagramas UML;
  • Telas do sistema;
  • Implementação;
  • Exemplo prático.

Bacharelado em Ciência da Computação

ferramenta desenvolvida1
Ferramenta Desenvolvida
  • Objetivos:
    • Armazenar dados genéticos;
    • Realizar comparações entre acessos de plantas;
    • Realizar testes de paternidade;
    • Poder ser utilizado via web;
    • Ser simples e fácil de usar;
    • Realizar comparações usando marcadores moleculares.

Bacharelado em Ciência da Computação

ferramenta desenvolvida2
Ferramenta Desenvolvida
  • Objetivos;
  • Metodologia utilizada;
  • Reuso de código (Zend Framework);
  • Diagramas UML;
  • Telas do sistema;
  • Implementação;
  • Exemplo prático.

Bacharelado em Ciência da Computação

ferramenta desenvolvida3
Ferramenta Desenvolvida
  • Metodologia utilizada:
    • Desenvolvido na linguagem PHP;
    • Banco de dados MySql;
    • Zend Framework;
    • Padrão MVC;

Bacharelado em Ciência da Computação

ferramenta desenvolvida4
Ferramenta Desenvolvida
  • Objetivos;
  • Metodologia utilizada;
  • Reuso de código (Zend Framework);
  • Diagramas UML;
  • Telas do sistema;
  • Implementação;
  • Exemplo prático.

Bacharelado em Ciência da Computação

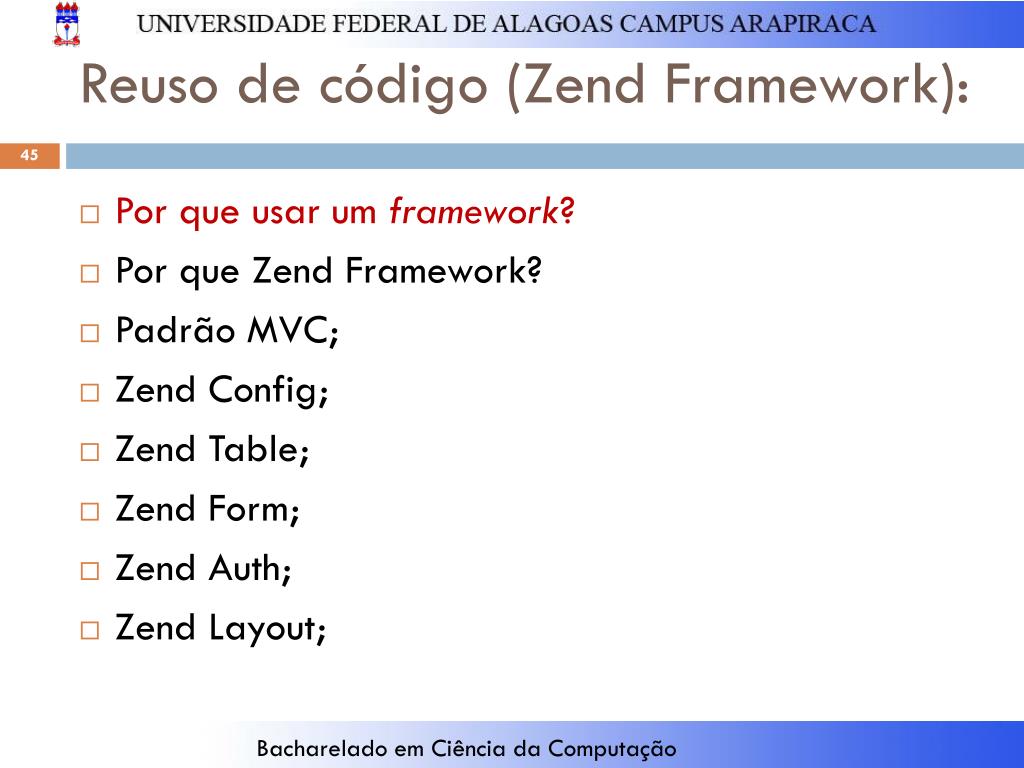

reuso de c digo zend framework
Reuso de código (Zend Framework):
  • Por que usar um framework?
  • Por que Zend Framework?
  • Padrão MVC;
  • Zend Config;
  • Zend Table;
  • Zend Form;
  • Zend Auth;
  • Zend Layout;

Bacharelado em Ciência da Computação

por que usar um framework
Por que usar um framework?
  • Em projetos não triviais deve-se fazer a escolha por utilizar um framework existente ou criar um próprio;
  • O uso de um framework reduz o tempo de desenvolvimento;
  • Classes já vem testadas;
  • Utilizam padrões de projeto.

Bacharelado em Ciência da Computação

reuso de c digo zend framework1
Reuso de código (Zend Framework):
  • Por que usar um framework?;
  • Por que Zend Framework?;
  • Padrão MVC;
  • Zend Config;
  • Zend Table;
  • Zend Form;
  • Zend Auth;
  • Zend Layout;

Bacharelado em Ciência da Computação

por que zend framework
Por que Zend Framework?
  • Framework de código aberto para desenvolvimento web;
  • Orientado a objetos;
  • Implementado em PHP 5;
  • Objetiva simplificar o desenvolvimento web;
  • Componentes podem ser usados de forma padrão (MVC) ou da forma que fizerem sentido na aplicação.
  • Alguns componentes:
      • Zend layout;
      • Zend Form;
      • Zend DbTable;
      • Zend Auth;
      • Zend Config.

Bacharelado em Ciência da Computação

reuso de c digo zend framework2
Reuso de código (Zend Framework):
  • Por que usar um framework?
  • Por que Zend Framework;
  • Padrão MVC;
  • Zend Config;
  • Zend Table;
  • Zend Form;
  • Zend Auth;
  • Zend Layout;

Bacharelado em Ciência da Computação

padr o mvc
Padrão MVC
  • Camada de negócio (models);
  • Camada de representação (view);
  • Camada de controle ( controller);

Bacharelado em Ciência da Computação

reuso de c digo zend framework3
Reuso de código (Zend Framework):
  • Por que usar um framework?
  • Por que Zend Framework;
  • Padrão MVC;
  • Zend Config;
  • Zend Table;
  • Zend Form;
  • Zend Auth;
  • Zend Layout;

Bacharelado em Ciência da Computação

zend config
Zend_Config
  • Arquivo de configuração compartilhado pelas classes do sistema;
  • Pode ser personalizado para que outras variáveis estejam sempre visíveis ao sistema;
  • Exemplo parâmetros do banco de dados:

;Conexao com o banco de dados

resources.db.adapter=Pdo_Mysql

resources.db.params.host =localhost

resources.db.params.username =root

resources.db.params.password =

resources.db.params.dbname=genetic

resources.db.params.charset= utf8

resources.db.isDefaultTableAdapter=true

Bacharelado em Ciência da Computação

reuso de c digo zend framework4
Reuso de código (Zend Framework):
  • Por que usar um framework?
  • Por que Zend Framework;
  • Padrão MVC;
  • Zend Config;
  • Zend Table;
  • Zend Form;
  • Zend Auth;
  • Zend Layout;

Bacharelado em Ciência da Computação

zend db table
Zend_Db_Table
  • Possui métodos para utilização do banco de dados de forma simplificada.
  • O trabalho do programador é minimizado;
  • Exemplo de inserção na classe SSR, usando Zend_Db_Table:

publicfunctioninserir($ssr, $est, $tipo, $repeat, $arquivo, $tm, $alelos, $primer_r, $primer_f, $fasta, $polimorfico){

$id = 0;

try{

$id = parent::insert(array('marcador'=>$ssr, 'est'=> $est, 'tipo'=> $tipo, 'repeat'=> $repeat,

'arquivo'=> $arquivo, 'tm'=> $tm, 'alelos'=> $alelos, 'primer_r'=> $primer_r, 'primer_f'=> $primer_f,

'fasta'=>$fasta, 'polimorfico'=>$polimorfico

));

} catch (Exception $e) {

echo$e;

}

//retorna o id do marcador inserido

return$id;

}

Bacharelado em Ciência da Computação

reuso de c digo zend framework5
Reuso de código (Zend Framework):
  • Por que usar um framework?
  • Por que Zend Framework;
  • Padrão MVC;
  • Zend Config;
  • Zend Table;
  • Zend Form;
  • Zend Auth;
  • Zend Layout;

Bacharelado em Ciência da Computação

zend form
Zend_Form
  • Criação dinâmica de formulários;
  • Tratamento e validação de dados;
  • Molda-se as necessidades do programador;
  • Formulários como classes:

classForm_LoginextendsZend_Form

{

...

}

$form= newForm_Login();

  • Os elementos podem ser adicionados de forma simples:

$username=$this->CreateElement('text','login');

  • Personalizaçãofeita com Zend_Decorators.

Bacharelado em Ciência da Computação

reuso de c digo zend framework6
Reuso de código (Zend Framework):
  • Por que usar um framework?
  • Por que Zend Framework;
  • Padrão MVC;
  • Zend Config;
  • Zend Table;
  • Zend Form;
  • Zend Auth;
  • Zend Layout;

Bacharelado em Ciência da Computação

zend auth
Zend_Auth
  • Classe de autenticação do Zend;
  • Permite múltiplos usuários e restrições de acesso;
  • Os dados podem ser enviados com uma chave de criptografia;

Bacharelado em Ciência da Computação

zend auth1
Zend_Auth

$login= $form->getValue('login');

$senha = $form->getValue('senha');

$dbAdapter= Zend_Db_Table::getDefaultAdapter();

//Inicia o adaptador Zend_Auth para banco de dados

$authAdapter= newZend_Auth_Adapter_DbTable($dbAdapter);

$authAdapter->setTableName('usuario')

->setIdentityColumn('login')

->setCredentialColumn('senha')

->setCredentialTreatment('SHA1(?)');

//Define os dados para processar o login

$authAdapter->setIdentity($login)

->setCredential($senha);

//Efetua o login

$auth= Zend_Auth::getInstance();

$result= $auth->authenticate($authAdapter);

Bacharelado em Ciência da Computação

reuso de c digo zend framework7
Reuso de código (Zend Framework):
  • Por que usar um framework?
  • Por que Zend Framework;
  • Padrão MVC;
  • Zend Config;
  • Zend Table;
  • Zend Form;
  • Zend Auth;
  • Zend Layout;

Bacharelado em Ciência da Computação

zend layout
Zend_Layout
  • Criação de layouts de forma simples e rápida;
  • Tudo feito com um único comando;
  • Basta editar o script gerado pelo comando e ele aparecerá em todas as páginas.

Bacharelado em Ciência da Computação

ferramenta desenvolvida5
Ferramenta Desenvolvida
  • Objetivos;
  • Metodologia utilizada;
  • Reuso de código (Zend Framework);
  • Diagramas UML;
  • Telas do sistema;
  • Implementação;
  • Exemplo prático.

Bacharelado em Ciência da Computação

diagramas uml
Diagramas UML
  • Diagrama de casos de uso;
  • Diagrama de classes;
  • Diagrama de sequência;

Bacharelado em Ciência da Computação

diagrama de casos de uso
Diagrama de casos de uso

Bacharelado em Ciência da Computação

diagramas uml1
Diagramas UML
  • Diagrama de casos de uso;
  • Diagrama de classes;
  • Diagrama de sequência;

Bacharelado em Ciência da Computação

diagrama de classes
Diagrama de classes

Bacharelado em Ciência da Computação

diagramas uml2
Diagramas UML
  • Diagrama de casos de uso;
  • Diagrama de classes;
  • Diagrama de sequência;

Bacharelado em Ciência da Computação

diagrama de sequ ncia
Diagrama de sequência

Bacharelado em Ciência da Computação

ferramenta desenvolvida6
Ferramenta Desenvolvida
  • Objetivos;
  • Metodologia utilizada;
  • Reuso de código (Zend Framework);
  • Diagramas UML;
  • Telas do sistema;
  • Implementação;
  • Exemplo prático.

Bacharelado em Ciência da Computação

telas do sistema
Telas do Sistema
  • Tela inicial;
  • Autenticação de usuários;
  • Ambiente do usuário;
  • Cadastro de marcadores;
  • Lista de marcadores;
  • Inserção de análise;

Bacharelado em Ciência da Computação

autentica o de usu rios
Autenticação de usuários
  • Utiliza a classe Zend_Auth;
  • Os dados são criptografados com uma chave de criptografia SH1;
  • Formulário criado com Zend_Form;
  • Permite criar sistemas multiusuários de forma rápida e fácil;
  • Interação com o banco de dados.

Bacharelado em Ciência da Computação

ambiente do usu rio
Ambiente do usuário
  • Mostra as possíveis opções que o usuário pode realizar;
  • Restrições de acesso;

Bacharelado em Ciência da Computação

cadastro de novos marcadores
Cadastro de novos marcadores
  • Realização do cadastro de novos marcadores SSR;
  • Herda de Zend_Form.

Bacharelado em Ciência da Computação

lista de marcadores
Lista de marcadores
  • Lista os marcadores do banco de dados;
  • Opções de edição e deleção;
  • Inserção de análise.

Bacharelado em Ciência da Computação

inser o de an lise
Inserção de análise
  • A análise é composta pelo nome do acesso e uma sequência de números (1 ou 0) representando presença e ausência de algum alelo;

Bacharelado em Ciência da Computação

algoritmos
Algoritmos
  • Comparação entre dois acesos;
  • Comparação entre vário acessos;
  • Construção da matriz de características;
  • Construção da matriz de distância.

Bacharelado em Ciência da Computação

compara o entre dois acessos
Comparação entre dois acessos:

Entrada: acessosComuns nulo

Entrada: contador 0

para cada valor v em vetor1faça

para cada valor v2 em vetor2faça

sev1 = v2então

Entrada: acessosComuns[contador] v1

Entrada: contadorcontador + 1

fim para cada

fim para cada

retornaacessosComuns

Bacharelado em Ciência da Computação

compara o entre acessos
Comparação entre acessos:

Entrada: acessosComunsnulo

Entrada: contador 0

Entrada: acessosComuns acessos(marcadoresSelecionados[1])

Parai de 2 até tamanho de marcadoresSelecionadosfaça

Entrada: dados acessos(marcadoresSelecionados[i])

Entrada: acessosComunscompararAcessos(dados, acessosComuns)

fim para

retornaacessosComuns

Bacharelado em Ciência da Computação

algoritmo de cria o da matriz de caracter sticas
Algoritmo de criação da matriz de características

Entrada: linhasMatriz null

Entrada: contador 0

Entrada: contLinhaMatriz0

para cada valor vem matrizDeAcessosComunsfaça

Entrada: arraynull

Entrada: array[′acesso′] v

para cada marcador mem marcadoresSelecionadosfaça

Entrada: dadosbuscaSql(m,v)

para cada dado dem dadosfaça

Entrada: array[contador] d

Entrada: contadorcontador+ 1

fimparacada

fimparacada

Entrada: contador0

Entrada: linhasMatriz[contLinhaMatriz] array

Entrada: contLinhaMatrizcontLinhaMatriz+ 1

fimparacada

retornalinhasMatriz

Bacharelado em Ciência da Computação

algoritmo de cria o da matriz de dist ncia
Algoritmo de Criação da matriz de distância

Entrada: matrizDistancianulo

Entrada: contador 0

para cada linha l da matriz matrizDeCaracteristicasfaça

para cada linha j da matriz matrizDeCaracteristicasfaça

Entrada: a 0

Entrada: b 0

Entrada: c  0

Entrada: d 0

parai de 1 até o tamanho de lfaça

sel[i] =1 e j[i] = 1 entãoaa + 1

sel[i] =1 e j[i] = 0 entãobb + 1

sel[i] =0 e j[i] = 1 entãocc + 1

sel[i] =0 e j[i] = 0 entãodd + 1

fim para

Entrada: matrizDistancia[contador]  a/a + b + c

Entrada: contadorcontador+contador + 1

fim para cada

fim para cada

retornamatrizDistancia

Bacharelado em Ciência da Computação

sum rio4
SUMÁRIO
  • Introdução;
  • Fundamentação teórica;
  • Trabalhos relacionados;
  • O software proposto;
  • Trabalhos futuros;
  • Considerações finais.

Bacharelado em Ciência da Computação

trabalhos futuros
Trabalhos Futuros
  • Criação de dendogramas:
    • Classes já prontas, mas falta a integração com o sistema.
  • Sistema para múltiplos projetos em genética molecular:
    • Possibilita a outros pesquisadores a criação de seus próprios projetos.

Bacharelado em Ciência da Computação

sum rio5
SUMÁRIO
  • Introdução;
  • Fundamentação teórica;
  • Trabalhos relacionados;
  • O software proposto;
  • Trabalhos futuros;
  • Considerações finais.

Bacharelado em Ciência da Computação

considera es finais
Considerações Finais
  • A utilização de recursos computacionais para a realização de certas tarefas torna-se primordial para que pesquisas na área de genética molecular possam fluir com maior rapidez.
  • Implementar software desse tipo requer um conhecimento técnico mais próximo da genética;
  • O ideal é que um profissional especializado dê suporte a implementação.

Bacharelado em Ciência da Computação

uma aplica o web para c lculo de similaridade em acessos de cana de a car1

Uma aplicação web para cálculo de similaridade em acessos de cana-de-açúcar.

Aluno: José Júnior de Oliveira Silva

Orientador: Elthon Alex da Silva Oliveira

Co-orientador: Cícero Carlos de Sousa Almeida
