1 / 8

Normaliai uždarytos EM sklend ės

Normaliai uždarytos EM sklend ės. ( 1 - as tipas , pvz. modeliai 12 wd, 14, 17, 19, 102, 103, 141, 142 ir kiti . ) Duris galima atidaryti tik įtampos padavimo metu. Kintamos srovės režimu girdimas zumeris , n uolatinės - ne . Nominali įtampa : 6-12 V Kitos įtampos reikšmės - galimos.

emmanuel-macias
Download Presentation

Normaliai uždarytos EM sklend ės

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

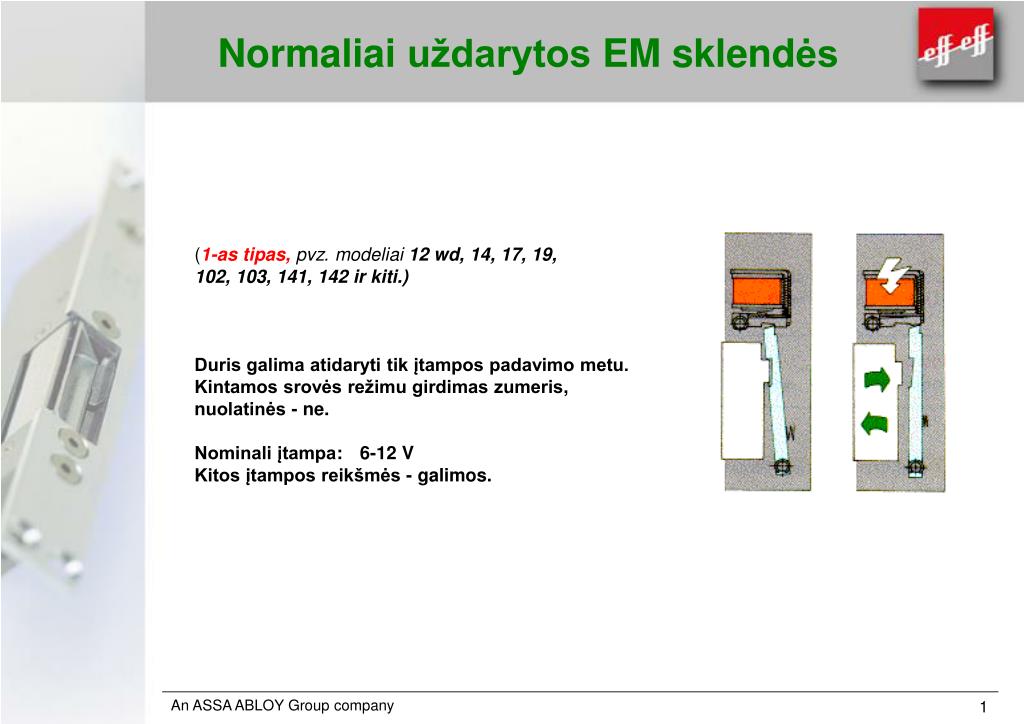

  1. Normaliaiuždarytos EM sklendės (1-astipas,pvz. modeliai 12 wd, 14, 17, 19, 102, 103, 141, 142 ir kiti.) Duris galima atidaryti tik įtampos padavimo metu. Kintamos srovės režimu girdimas zumeris, nuolatinės - ne. Nominali įtampa: 6-12 V Kitos įtampos reikšmės - galimos.

  2. Atminties kontaktas (2-astipas.Pvz. modeliai 22 wd, 24, 27, 29, 202/203, ir kiti.) Atminties kontaktas, valdomas spynos liežuvėlio ir esantis EM sklendės liežuvėlio viduryje, išlaiko EM sklendę išblokuotą netgi po pakartotino signalo padavimo kol durys bus atidarytos. Galimas tik vienkartinis praėjimas.Šis kontaktas valdo atminties funkciją, jis spynos liežuvėlio turi būti pilnai nuspaustas (normaliam darbui atstumas tarp spynos ir EM sklendės liežuvėlio turi būti apie 2-3 mm)

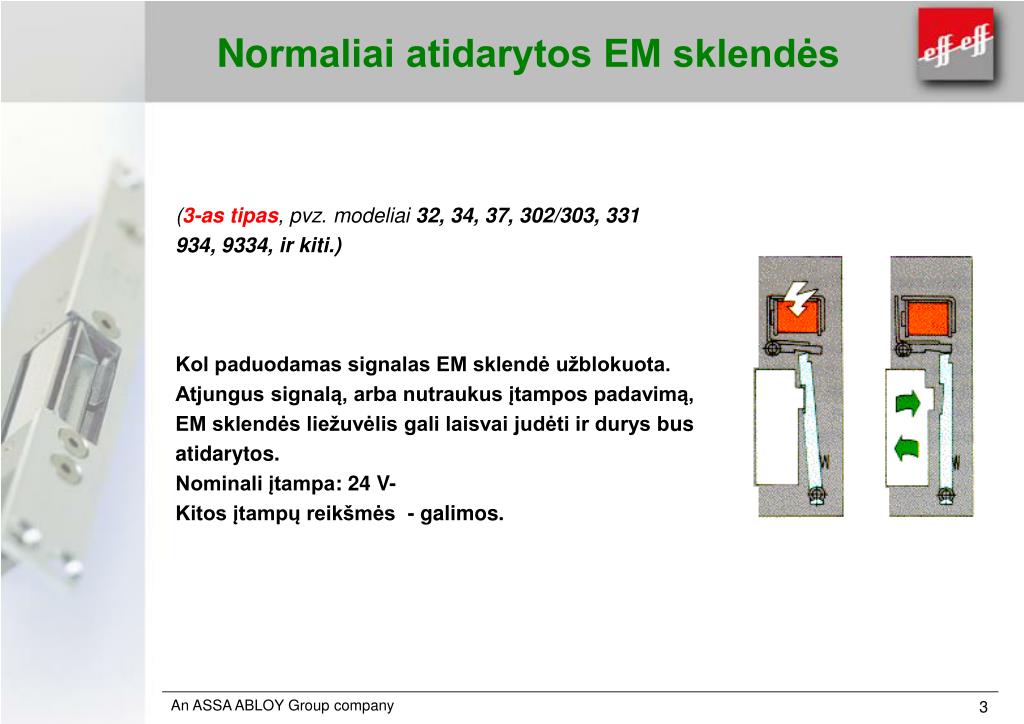

  3. Normaliai atidarytos EM sklendės • (3-astipas, pvz. modeliai32, 34, 37, 302/303, 331 • 934, 9334, ir kiti.) • Kol paduodamas signalas EM sklendė užblokuota. • Atjungus signalą, arba nutraukus įtampos padavimą, • EM sklendės liežuvėlis gali laisvai judėti ir durys bus • atidarytos. • Nominali įtampa: 24 V- • Kitos įtampų reikšmės - galimos.

  4. Mechaninis išblokavimas (Modeliai ... E) Išblokavimo svirtelė, esanti EM sklendės liežuvėlio išpjovos kampe išjungia EM sklendės funkciją laisvam praėjimo laikui. EM sklendės liežuvėlis judrus ir durys gali kiek norima dažnai atsidaryti, užtikrinant laisvą praėjimą. Instaliavus duryse durų pritraukimo mechanizmą išvengiama durų atidarymo vėjo gūsiu ar skersvėju.

  5. Ilgalaikis elektrinis išblokavimas • (Modeliai ... eE arba100% ED) • Nuolatinės srovės pagalba EM sklendė išblokuota ilgam laikui (pvz. laikmačiu arba jungikliu). • EM sklendės liežuvėlis įjungus elektrinį išblokavimą judrus, duris galima atidaryti neribotai dažnai. • Instaliavus duryse durų pritraukimo mechanizmą išvengiama durų • atidarymo vėjo gūsiu ar skersvėju. • Trumpalaikis kintamos srovės padavimas įmanomas.

  6. EM sklendė su durų padėties davikliu • (Modeliai ... RR) • EM sklendė su durų padėties davikliu turi mikrojungiklį, kuris valdomas virš sklendės liežuvėlio esančia svirtimi. • Gero darbo sąlyga – pakankamas spynos liežuvėlio spaudimas į sklendės daviklio svirtį. • Spynos liežuvėlis turi būti be aštrių briaunų.Tarpas tarp sklendės ir spynos: apie 3 mm. • Tuo užtikrinama normali perjungimo funkcija.

  7. Reguliavimo galimybės • FIX • Perstatant ir fiksuojant EM sklendę • Idealus montavimo darbų supaprastinimas • Tvirtinimo geležtės kiaurymės sklendės tvirtinimui ovalios formos. EM sklendės korpusą po sumontavimohorizontalia plokštuma galima perstumti iki 4 mm. • Koregavimas ir pastatymas su vėlesniu nepriekaištingu sklendės darbu galimas esant sudėtingom montavimo sąlygom.

  8. Reguliavimo galimybės • FAFIX • Perstatant ir fiksuojant EM sklendės liežuvėlį • Idealus darbo supaprastinimas suvedant liežuvėlių padėtį. • Nesudėtingas montažas ir spynos bei sklendės liežuvėlių suvedimas po sumontavimo. • Tarpams sumažėjus galima bet kada atlikti korekciją. • Tarpų keitimas ir atstumų suvedimas galimas esant mažom erdvėm.
