  1. Pengantar Analisis Struktur Dengan Metode MatrikPertemuan 1 Mata kuliah : S0853 - Pemrograman dalam Analisis Struktur Tahun : 2010

  2. PENDAHULUAN

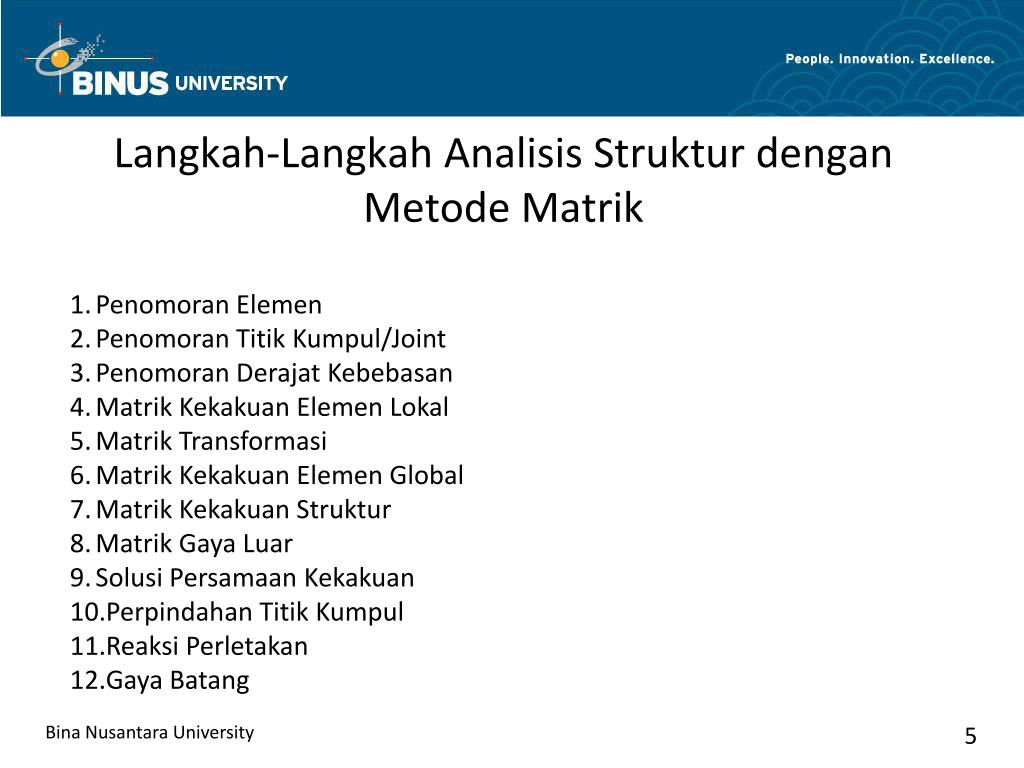

  3. Langkah-Langkah Analisis Struktur dengan Metode Matrik • Penomoran Elemen • Penomoran Titik Kumpul/Joint • Penomoran Derajat Kebebasan • Matrik Kekakuan Elemen Lokal • Matrik Transformasi • Matrik Kekakuan Elemen Global • Matrik Kekakuan Struktur • Matrik Gaya Luar • Solusi Persamaan Kekakuan • Perpindahan Titik Kumpul • Reaksi Perletakan • Gaya Batang

  4. Tata Sumbu Lokal dan Global Y X, Y = Koordinat Global u1,u2 = Koordinat Lokal u1 u2 θ X Koordinat GLOBAL adalah : Koordinatreferensistruktur yang bersifattetap Koordinat LOKAL adalahkoordinat yang arahnyatetappadasetiapbatang, terhadapsumbu global arahnyarelatifbergantungpadasudutθ yang dibentukterhadaparahsumbu X-global

  5. DERAJAT KEBEBASAN i j • Derajat kebebasan elemen batang (TRUSS) • Elemen batang (TRUSS) hanya mampu perpindahan arah aksial. Pada setiap batang bebas atau tidak dikekang mempunyai 2 derajat kebebasan (D.O.F.) yaitu perpindahan aksial pada ujung i dan perpindahan pada ujung j. Fi Fj

  6. Thank You
