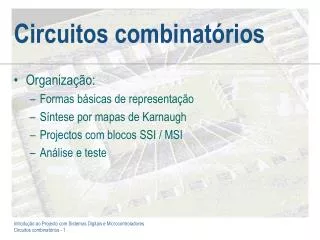

Circuitos combinatórios
  • Organização:
    • Formas básicas de representação
    • Síntese por mapas de Karnaugh
    • Projectos com blocos SSI / MSI
    • Análise e teste
a representa o de sistemas digitais
A representação de sistemas digitais
  • Formas básicas de representação:
    • Tabular (tabela de verdade)
    • Algébrica (por extenso ou abreviada)
    • Gráfica (diagrama lógico ou mapa de Karnaugh)
  • Nível da representação:
    • Comportamental
    • Funcional
    • Estrutural
tabelas de verdade
Tabelas de verdade
  • Apresentam o valor da(s) saída(s) para todas as combinações possíveis nas entradas
  • Só é viável em casos com

reduzida complexidade

equa es alg bricas
Equações algébricas
  • Forma canónica da soma de produtos:
  • Forma canónica do produto de somas:
  • Forma canónica abreviada:
mapas de karnaugh
Mapas de Karnaugh
  • Os mapas de Karnaugh são usados mais como formalismo de simplificação do que como alternativa para a representação
simplifica o de fun es por mapas de karnaugh
Simplificação de funções por mapas de Karnaugh
  • Teorema subjacente:

X*Y + X*/Y = X

  • No caso considerado:
simplifica o de fun es por mapas de karnaugh 2

/A* C

/A*/B* C* D + /A*/B* C*/D = /A*/B* C

/A*/B*/C + /A* B*/C = /A*/C

/A* B* C* D + /A* B* C*/D = /A* B* C

Simplificação de funções por mapas de Karnaugh (2)
um adicionador de quatro bits
Um adicionador de quatro bits
  • A síntese do circuito completo pelo processo descrito é inviabilizada pelo número de entradas (mapas de Karnaugh com quantas células?)
a adi o bit a bit
A adição bit-a-bit
  • A alternativa mais prática consiste em recorrer à síntese por mapa de Karnaugh para um adicionador de um bit, construindo o somador pretendido por concatenação destes módulos elementares
o adicionador de quatro bits
O adicionador de quatro bits
  • Concatenando quatro módulos adicionadores de um bit, teremos o somador pretendido:
  • Qual o tempo de adição para a implementação modular?
um comparador de quatro bits
Um comparador de quatro bits
  • As mesmas razões já invocadas para o adicionador de quatro bits inviabilizam a síntese directa do comparador de quatro bits
a compara o bit a bit
A comparação bit-a-bit
  • Começando pelo bit mais significativo:
    • Sendo A[i] = B[i] o resultado é inconclusivo e temos que passar ao bit seguinte ([i-1], à direita deste)
    • Sendo A[i] > B[i] e assumindo que a comparação foi inconclusiva para todos os bits anteriores, então resulta A<B falso, quaisquer que sejam os restantes bits
    • Sendo A[i] < B[i] e assumindo que a comparação foi inconclusiva para todos os bits anteriores, então resulta A<B verdadeiro, quaisquer que sejam os restantes bits
o comparador de quatro bits
O comparador de quatro bits
  • Uma vez mais, concatenando os quatro módulos elementares, teremos o comparador de quatro bits:
  • Também para este caso teremos um tempo de propagação superior à implementação não modular...
o projecto com blocos ssi msi
O projecto com blocos SSI / MSI
  • Principais blocos SSI / MSI:
    • Portas lógicas elementares (incluindo os buffers)
    • Codificadores e descodificadores
    • Multiplexadores e desmultiplexadores
    • Comparadores e circuitos de paridade
    • Adicionadores, subtractores e multiplicadores
    • Unidades lógicas e aritméticas
o multiplexador 74als151
O multiplexador 74ALS151

Y

I0

I1

/Y

I2

I3

I4

I5

I6

I7

implementa o de uma fun o com um mux
Implementação de uma função com um mux
  • Qualquer função com N entradas pode ser implementada por um mux de 2(N-1) para 1
74x253 adicionador completo de 1 bit
74x253 – Adicionador completo de 1 bit
  • Construir um adicionador completo de 1 bit
74x253 adicionador completo de 1 bit1

X

Y

Cin

S

Cout

+5V

0

0

0

0

0

X

Y

Cin

/Cin

0

0

1

1

0

6

7

S

1C0

1Y

5

1C1

4

1C2

0

1

0

1

0

3

1C3

10

9

Cout

2C0

2Y

0

1

1

0

1

11

2C1

12

2C2

13

2C3

1

0

0

1

0

14

A

2

B

1

0

1

0

1

1

1G

15

2G

1

1

0

0

1

74LS253

1

1

1

1

1

74x253 – Adicionador completo de 1 bit
74x157 votador com tr s entradas
74x157 – Votador com três entradas
  • Construir um circuito votador com três entradas e uma saída (que deve assumir o valor que for comum à maioria das entradas)
74x157 votador com tr s entradas1

A

B

C

F

0

0

0

0

0

0

1

0

2

4

2

4

1A

1Y

1A

1Y

3

3

1B

1B

0

1

0

0

5

7

5

7

F

2A

2Y

2A

2Y

C

6

6

2B

2B

11

9

11

9

3A

3Y

3A

3Y

0

1

1

1

+5V

10

10

3B

3B

14

12

14

12

4A

4Y

4A

4Y

13

13

4B

4B

1

0

0

0

1

1

A/B

A/B

15

15

G

G

1

0

1

1

B

A

74LS157

74LS157

1

1

0

1

1

1

1

1

74x157 – Votador com três entradas

Sugestão: Altere o circuito de forma a

proporcionar também uma saída de erro

an lise e teste
Análise e teste
  • A análise permite-nos passar de uma implementação para uma especificação, sendo necessária em tarefas como, por exemplo, a manutenção ou a modificação de funcionalidade
  • Também para o teste, e nomeadamente para a geração de vectores de teste, a análise desempenha um papel fundamental
o modelo de faltas ss@
O modelo de faltas ss@
  • Um modelo de faltas proporciona-nos uma representação alternativa para os factores que podem impedir o bom funcionamento de um circuito
  • No modelo ss@ (single stuck-at) considera-se que:
    • Só um nó de cada vez pode ter uma falta presente (por isso se diz single)
    • A falta presente no nó pode ser de um de dois tipos: Ou permanentemente a VCC ou permanentemente à massa
vantagens do modelo ss@
Vantagens do modelo ss@
  • As vantagens deste modelo de faltas são as seguintes:
    • É suficientemente simples para permitir na prática a geração de vectores de teste (a complexidade da análise cresce linearmente com a dimensão do circuito)
    • É suficientemente abrangente para cobrir uma larga variedade de defeitos físicos, dando-nos confiança que a percentagem de componentes com defeito que passam este teste é suficientemente reduzida
o conceito de controlabilidade
O conceito de controlabilidade
  • Trata-se de uma medida da facilidade com que conseguimos impor num nó um determinado valor lógico
o conceito de observabilidade
O conceito de observabilidade
  • Trata-se de uma medida da facilidade com que podemos observar o valor lógico presente num nó
o algoritmo d para a gera o de vectores de teste
O algoritmo D para a geração de vectores de teste
  • O algoritmo D recorre a uma notação que considera valores compostos para representar o efeito da presença de faltas nos nós
procedimento principal do algoritmo d
Procedimento principal do algoritmo D
  • Por cada nó e por cada falta (s@0 e s@1):
    • Forçar no nó o valor oposto ao da falta (activar a falta)
    • Propagar para jusante o sinal de erro (D ou /D), até uma saída primária
    • Justificar para montante os valores lógicos que permitiram a propagação, até se chegar às entradas primárias
redund ncia e testabilidade
Redundância e testabilidade
  • A presença de termos redundantes implica normalmente problemas de testabilidade
redund ncia para corrigir a resposta temporal
Redundância para corrigir a resposta temporal
  • A presença de redundância, no entanto, pode impedir a ocorrência de impulsos extemporâneos nas saídas
conclus o
Conclusão
  • Objectivo principal do capítulo: Introduzir o projecto de sistemas digitais (restrito, neste caso, aos circuitos combinatórios)
  • Pistas para a continuação do estudo:
    • Outros algoritmos de simplificação de funções lógicas
    • Implementação multi-nível
    • Aprofundar as questões associadas ao funcionamento em regime dinâmico
