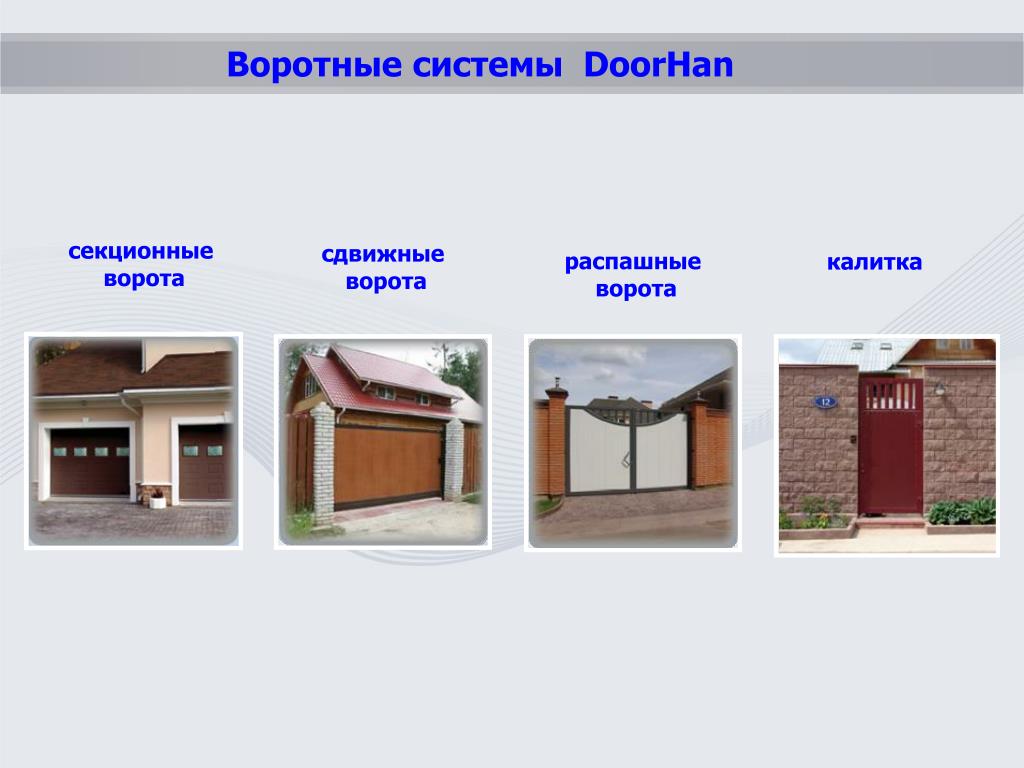

  1. Воротные системы DoorHan секционные ворота сдвижные ворота распашные ворота калитка

  2. Секционные ворота DoorHan Все детали ворот изготовлены на импортном оборудовании с использованием высококачественных материалов и западных технологий, что позволяет говорить о высоком качестве и надежности изделий.

  3. Секционные ворота • Секционные ворота DoorHan устанавливаются в помещения с любым типом проема: прямоугольным, со скошенными кромками, с верхней закругленной частью или аркой. В любом случае обеспечена надежная теплоизоляция, удобство эксплуатации и красивый внешний вид.

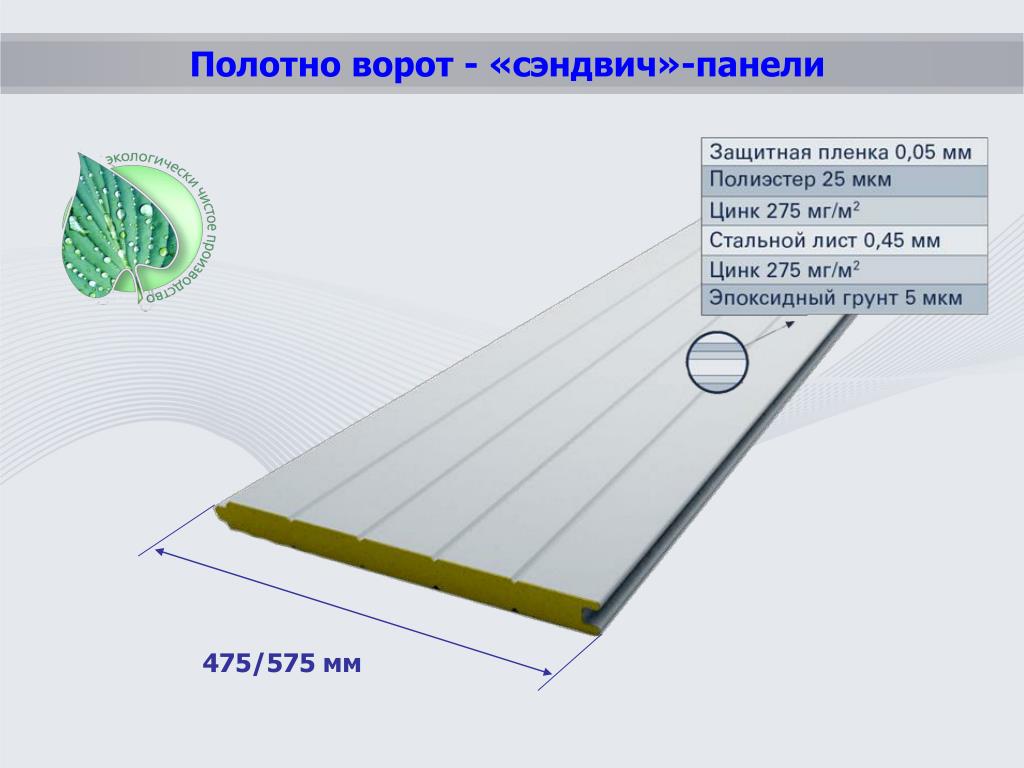

  4. Полотно ворот - «сэндвич»-панели 475/575мм

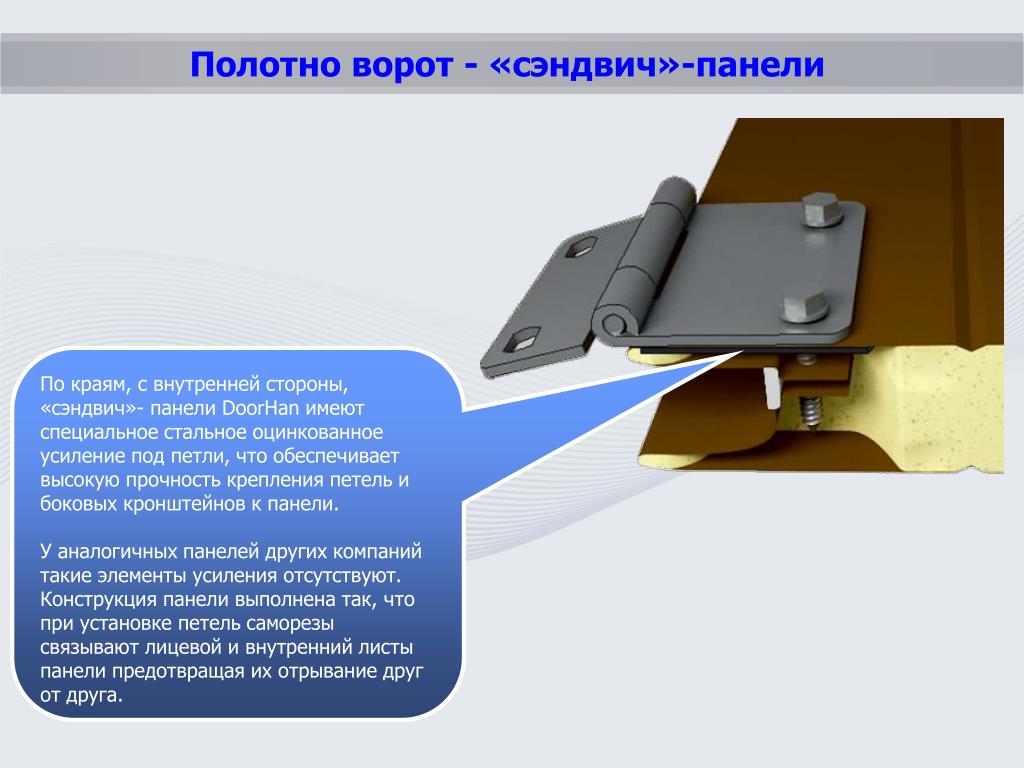

  5. Полотно ворот - «сэндвич»-панели По краям, с внутренней стороны, «сэндвич»- панели DoorHan имеют специальное стальное оцинкованное усиление под петли, что обеспечивает высокую прочность крепления петель и боковых кронштейнов к панели. У аналогичных панелей других компаний такие элементы усиления отсутствуют. Конструкция панели выполнена так, что при установке петель саморезы связывают лицевой и внутренний листы панели предотвращая их отрывание друг от друга.

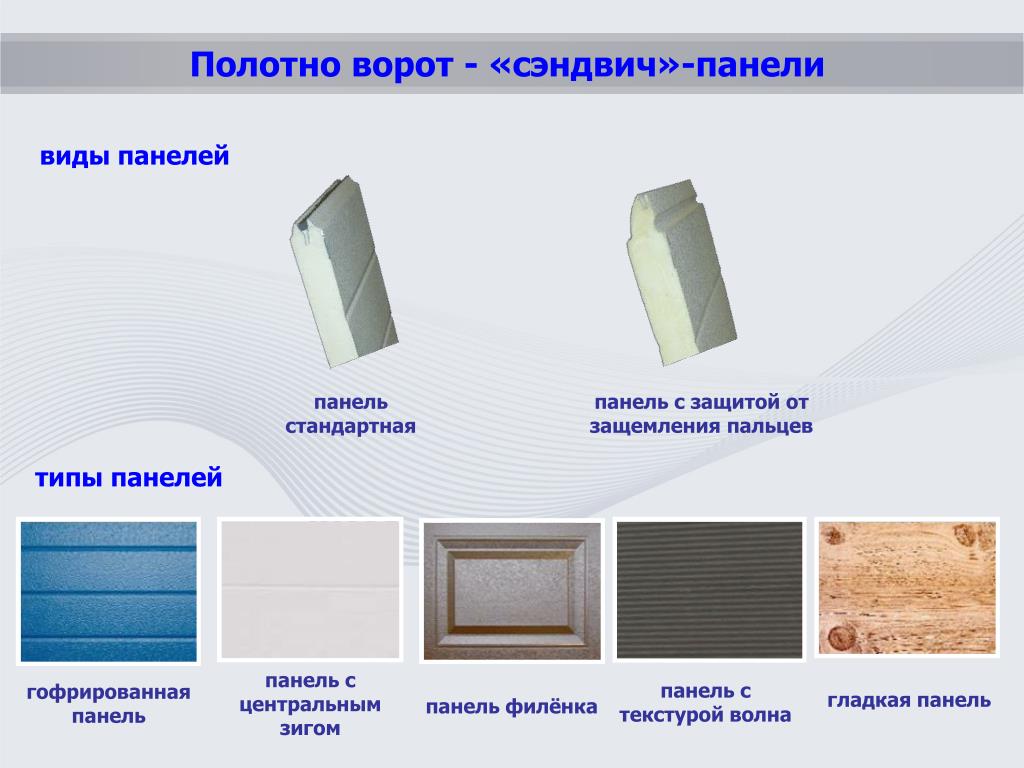

  6. виды панелей • Полотно ворот - «сэндвич»-панели панель стандартная панель с защитой от защемления пальцев типы панелей панель с центральным зигом панель с текстурой волна гофрированная панель гладкая панель панель филёнка

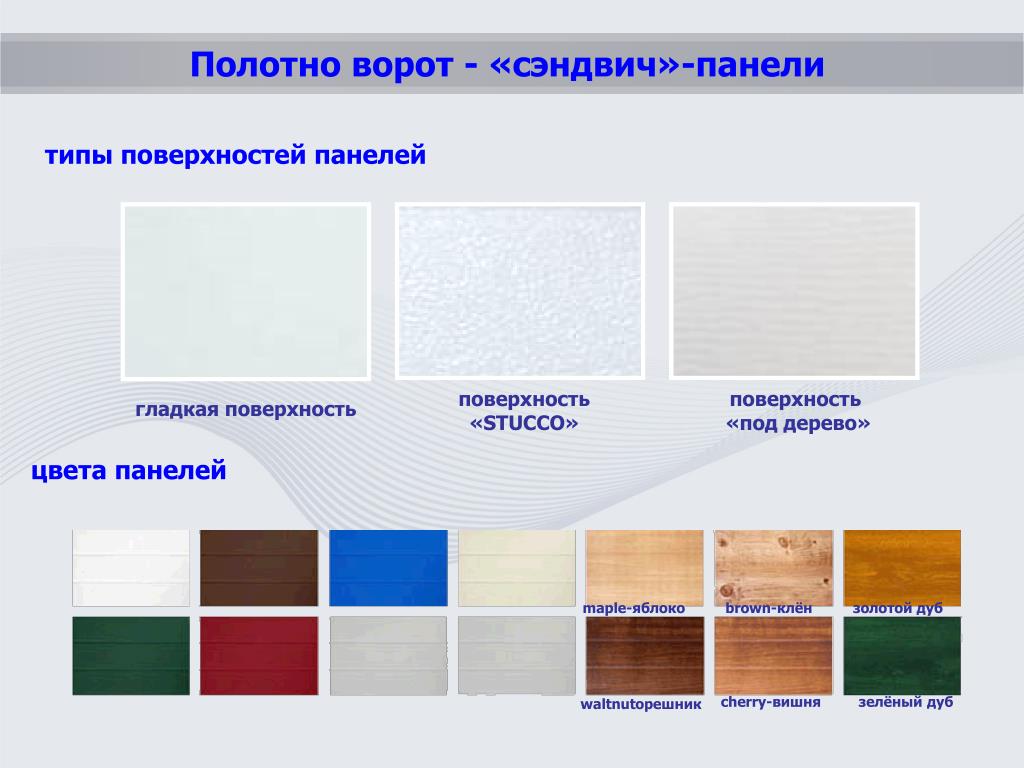

  7. типы поверхностей панелей • Полотно ворот - «сэндвич»-панели поверхность «STUCCO» поверхность «под дерево» гладкая поверхность цвета панелей maple-яблоко brown-клён золотой дуб cherry-вишня зелёный дуб waltnutорешник

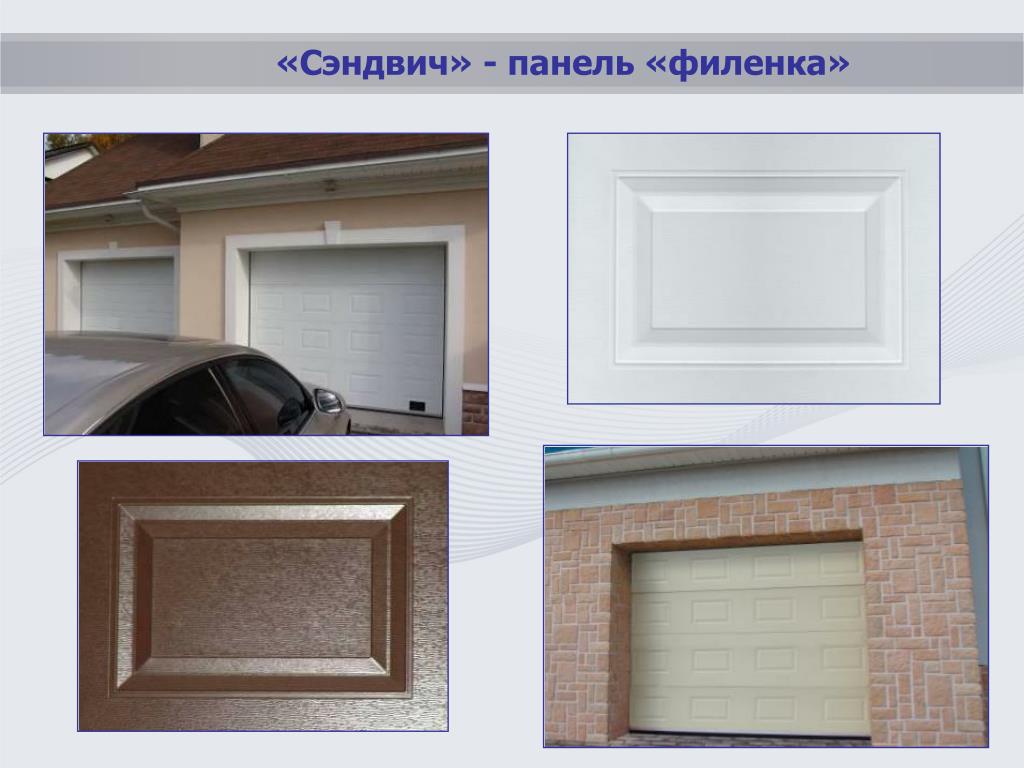

  8. «Сэндвич» - панель «филенка»

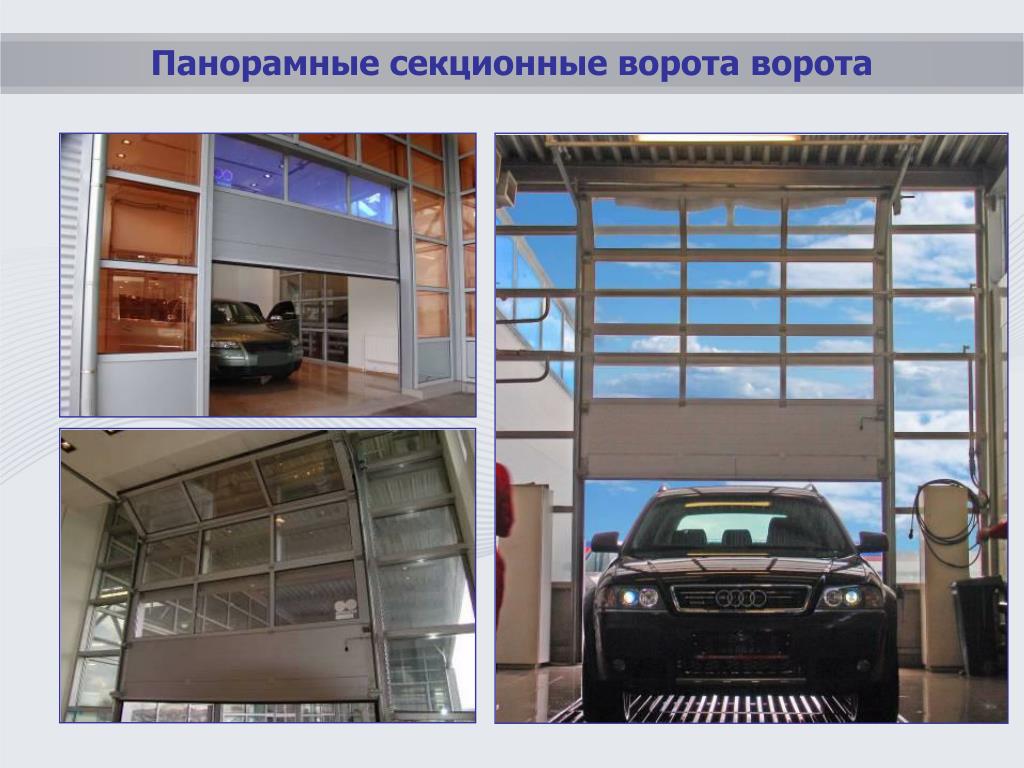

  9. Панорамные секционные ворота ворота

  10. Окна

  11. Калитка С внешней стороны полотна ворот предусмотрен армированный алюминиевый профиль карниз, который предназначен для дополнительной защиты от попадания влаги внутрь помещения. Секционные ворота DoorHan могут быть оснащены калиткой. Калитка может врезаться в полотно ворот, изготовленное из стандартных «сэндвич» панелей или панорамных панелей. Калитка всегда открывается наружу и оснащается доводчиком. Минимальная высота проёма, для установки калитки составляет 2103 мм

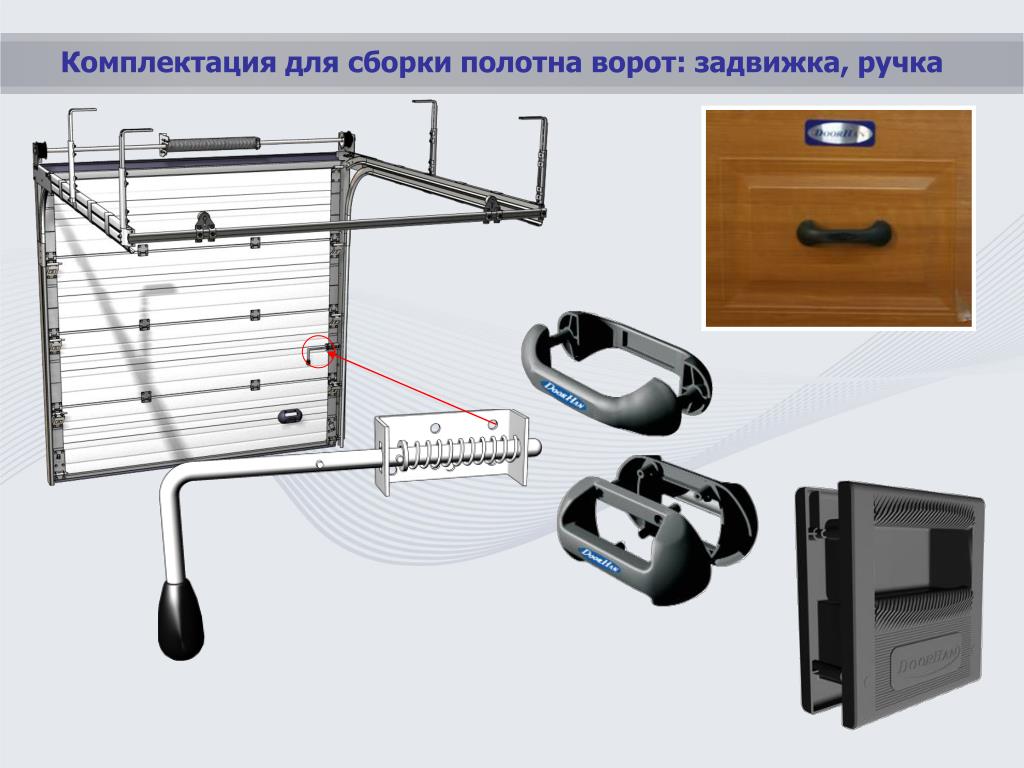

  12. Комплектация для сборки полотна ворот:задвижка, ручка

  13. Комплектация для сборки полотна ворот:замок Гаражные секционные ворота оснащаются специальным замком с автоматической запорной системой, автоматически блокирующей полотно ворот после его закрытия. Тем самым, заказчику не приходится прилагать лишних усилий и тратить время на запирание своих ворот. Кроме этого, имеется возможность подключения к такому замку расцепителя потолочного электропривода, что делает его более универсальным и расширяет функциональные возможности.

  14. Ручной цепной привод

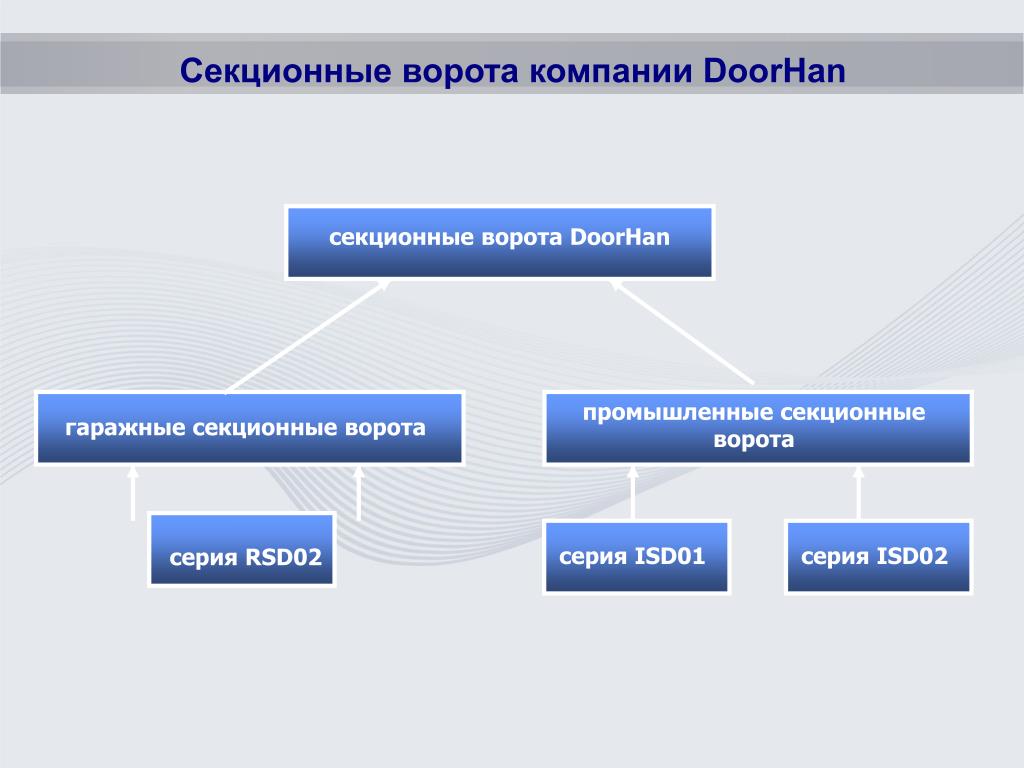

  15. Секционные ворота компании DoorHan секционные ворота DoorHan промышленные секционные ворота гаражные секционные ворота серия ISD01 серия ISD02 серия RSD02

  16. Гаражные секционные ворота серии RSD 02 Ворота серии RSD02 могут использоваться как в частном секторе, так и в коммерческих организациях, где к ним не будут предъявляться требования повышенного эксплуатационного ресурса. Ворота устанавливаются в помещение с любым типом проема: прямоугольным, со скошенными кромками, с верхней закругленной частью или в проем в форме арки. Гаражные секционные ворота DoorHan устойчивы к взлому: достичь этого позволяет жесткий каркас ворот, изготовленный из оцинкованной стали.

  17. RSD02 Тип панелей гофрированная панель, панель с центральным «зигом», панель с текстурой «волна», панель «филёнка», гладкая панель Тип поверхности панелей: Наружная поверхность – «гладкая», «stucco», «под дерево», Внутренняя поверхность – «апельсиновая корка» панели стандартные • Панели базовые цвета RAL 9003 RAL 8014 RAL 5005 RAL 1000 упаковка RAL 9006 RAL 7004 RAL 3005 RAL 6005 Waltnut Cherry Brown Maple золотой дуб зелёный дуб

  18. Комплектация RSD02 Базовая комплектация • Пружинный механизм рассчитан до 10 000 циклов открытия-закрытия ворот; • Система направляющих • Полотно ворот • Нижние кронштейны с тонкой регулировкой натяжения троса; • Резиновые буферы или амортизаторы • Ручка; • Задвижка; • Капроновый шнур для закрытия ворот • Пакет технической документации Опции • Замок с автоматической задвижкой; • Окна размером 452x302 мм; • Калитка с линейным доводчиком (минимальная высота щита 2130 мм); • Устройство защиты от обрыва троса (используется только с замком для промышленных ворот); • Устройство защиты от разрыва пружины; • Автоматика; • Устройство внешней разблокировки электропривода • Универсальная ручка и ступенька ПВХ

  19. Специальное предложение *Полотно из стальных сэндвич-панелей толщиной 40 мм и усилением под петлиCтандартный цвет белый RAL9003, коричневый RAL8014Поверхность панели "апельсиновая корка" или гладкая (покрытие полиэстер)Оцинкованные торсионные пружины (рассчитаны до 25 000 циклов)Универсальный комплект крепежных элементовКомплект амортизаторов или буферов (в зависимости от выбранной конструкции)РучкаЗадвижкаКапроновый шнур для закрытия воротФирменная упаковка в гофракартон и стрейч пленку Приводы для секционных ворот DoorHan (Россия/Канада) Цены указаны в евро, с учетом НДС.

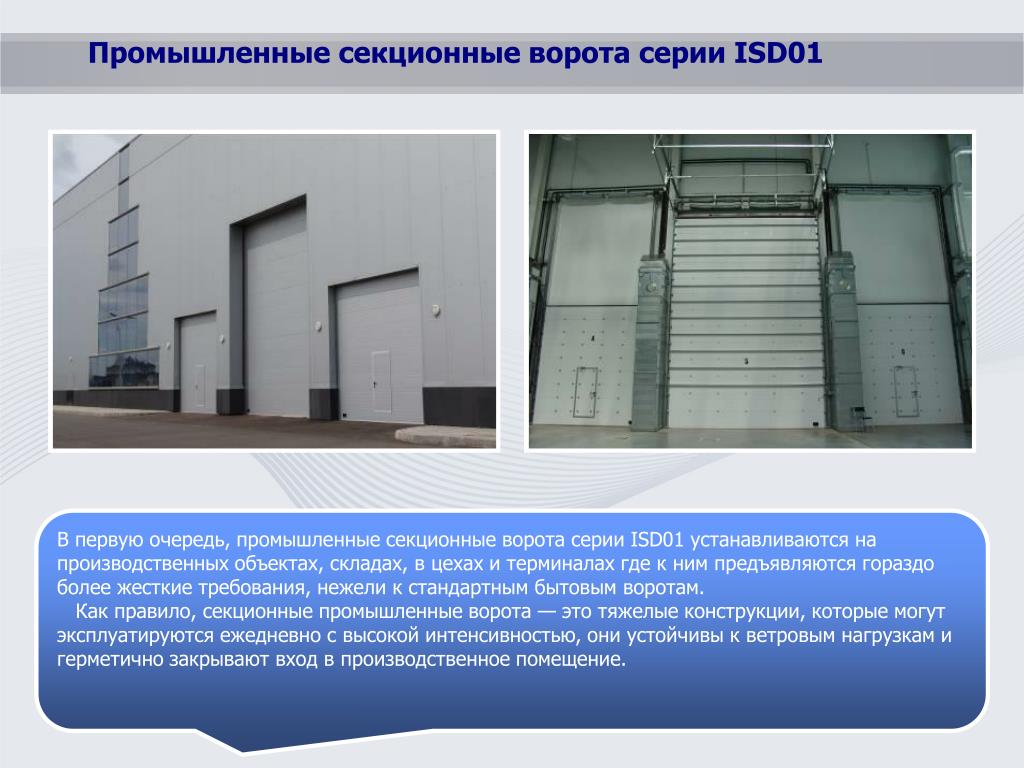

  20. Промышленные секционные ворота серии ISD01 В первую очередь, промышленные секционные ворота серии ISD01 устанавливаются на производственных объектах, складах, в цехах и терминалах где к ним предъявляются гораздо более жесткие требования, нежели к стандартным бытовым воротам. Как правило, секционные промышленные ворота — это тяжелые конструкции, которые могут эксплуатируются ежедневно с высокой интенсивностью, они устойчивы к ветровым нагрузкам и герметично закрывают вход в производственное помещение.

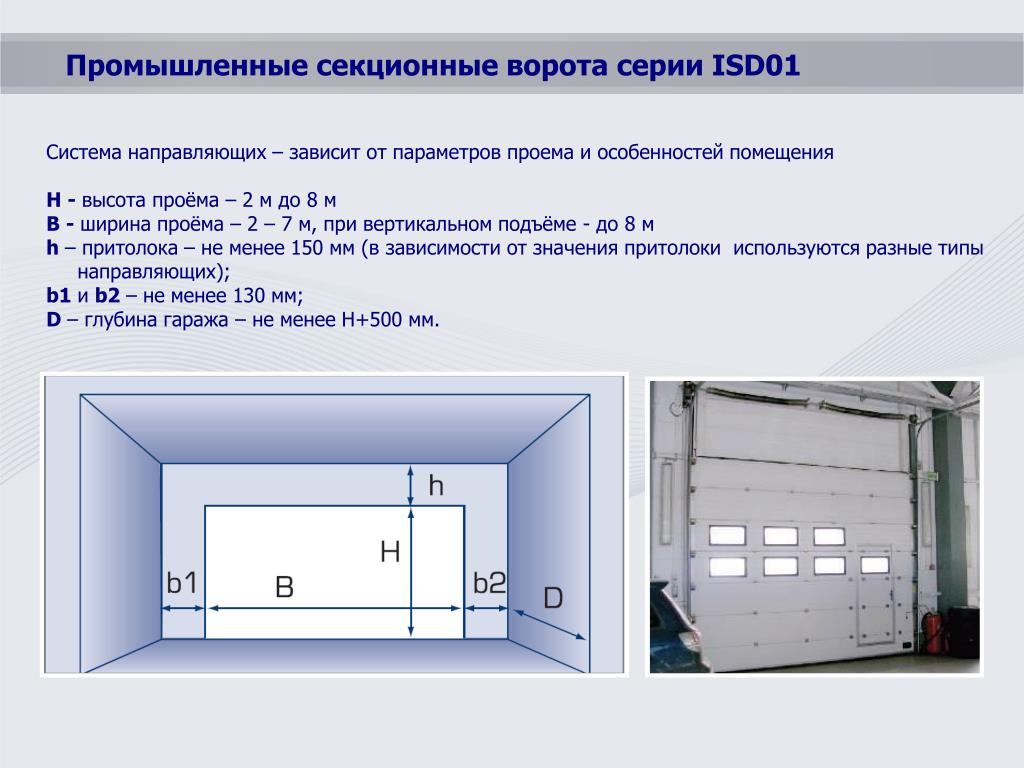

  21. Система направляющих – зависит от параметров проема и особенностей помещения Н - высота проёма – 2 м до 8 м В - ширина проёма – 2 – 7 м, при вертикальном подъёме - до 8 м h – притолока – не менее 150 мм (в зависимости от значения притолоки используются разные типы направляющих); b1 и b2 – не менее 130 мм; D – глубина гаража – не менее H+500 мм. • Промышленные секционные ворота серии ISD01

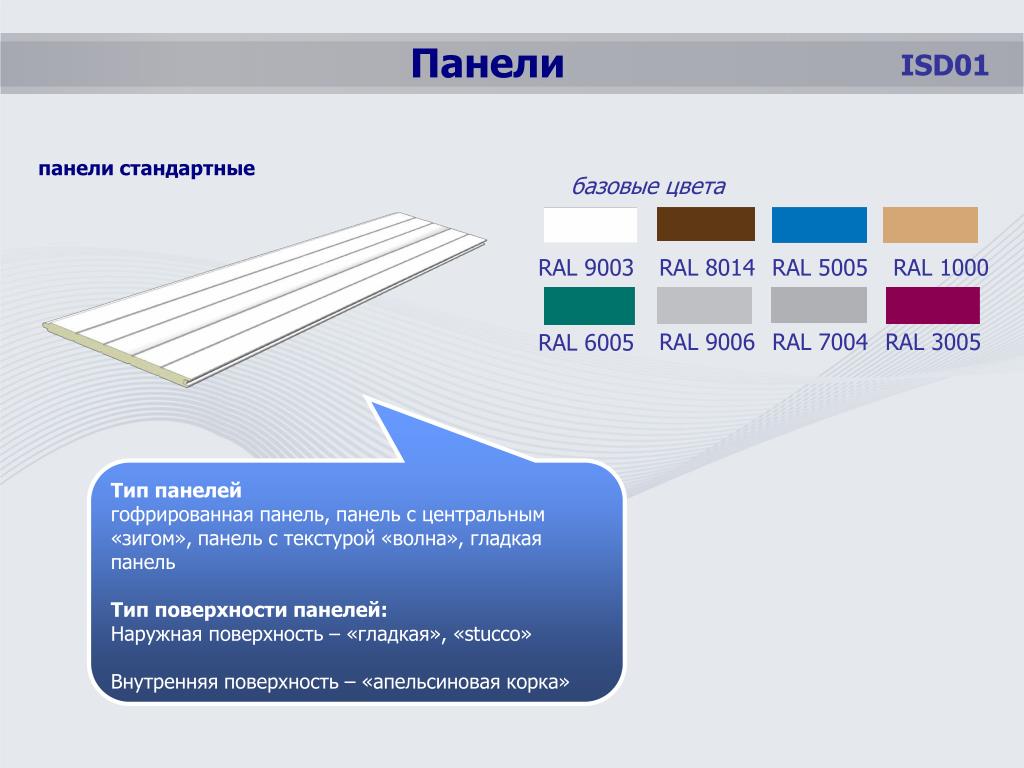

  22. ISD01 панели стандартные базовые цвета • Панели RAL 9003 RAL 8014 RAL 5005 RAL 1000 RAL 9006 RAL 7004 RAL 3005 RAL 6005 Тип панелей гофрированная панель, панель с центральным «зигом», панель с текстурой «волна», гладкая панель Тип поверхности панелей: Наружная поверхность – «гладкая», «stucco» Внутренняя поверхность – «апельсиновая корка»

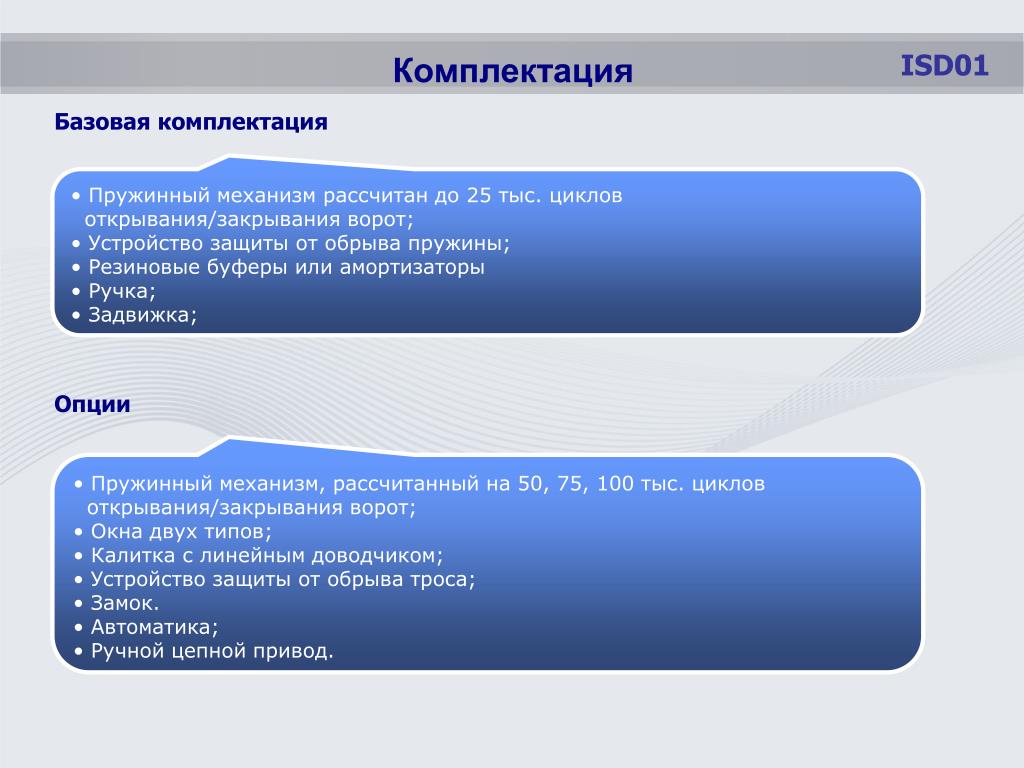

  23. Комплектация ISD01 Базовая комплектация • Пружинный механизм рассчитан до 25 тыс. циклов открывания/закрывания ворот; • Устройство защиты от обрыва пружины; • Резиновые буферы или амортизаторы • Ручка; • Задвижка; Опции • Пружинный механизм, рассчитанный на 50, 75, 100 тыс. циклов открывания/закрывания ворот; • Окна двух типов; • Калитка с линейным доводчиком; • Устройство защиты от обрыва троса; • Замок. • Автоматика; • Ручной цепной привод.

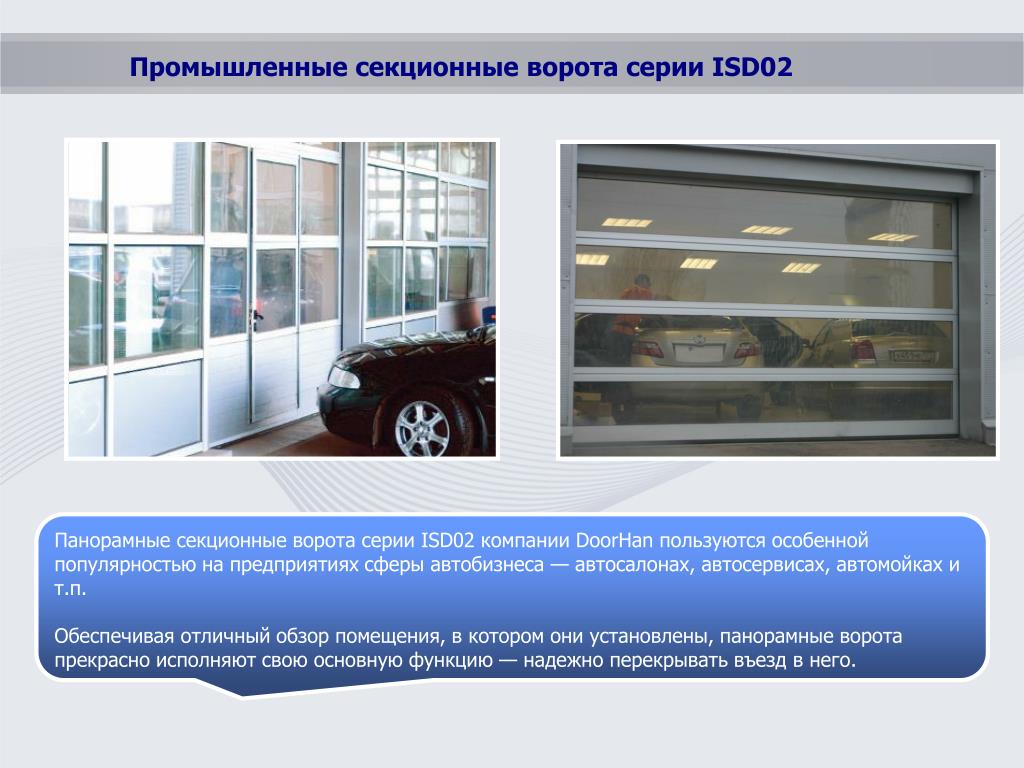

  24. Промышленные секционные ворота серии ISD02 Панорамные секционные ворота серии ISD02 компании DoorHan пользуются особенной популярностью на предприятиях сферы автобизнеса — автосалонах, автосервисах, автомойках и т.п. Обеспечивая отличный обзор помещения, в котором они установлены, панорамные ворота прекрасно исполняют свою основную функцию — надежно перекрывать въезд в него.

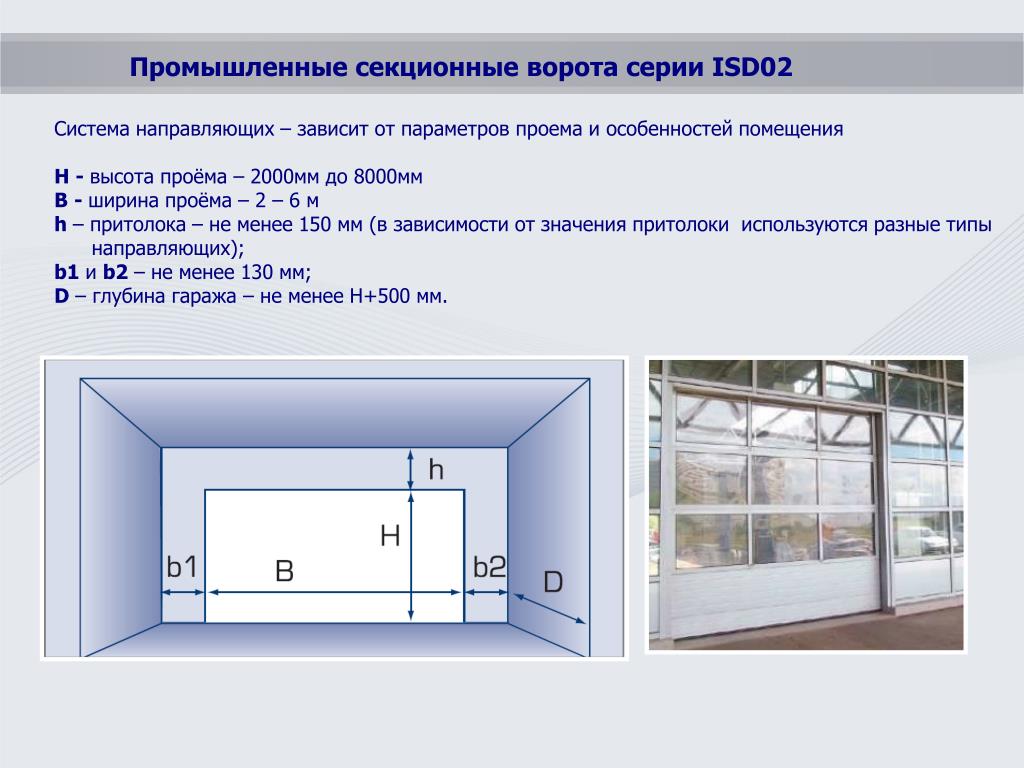

  25. Промышленные секционные ворота серии ISD02 Система направляющих – зависит от параметров проема и особенностей помещения Н - высота проёма – 2000мм до 8000мм В - ширина проёма – 2 – 6 м h – притолока – не менее 150 мм (в зависимости от значения притолоки используются разные типы направляющих); b1 и b2 – не менее 130 мм; D – глубина гаража – не менее H+500 мм.

  26. ISD02 панорамные панели • Панели ALLTOP HEATSTOP RESIST W1621 RESIST 00721 поликарбонат - стандартные панорамные панели материал остекления: поликарбонат - панорамные панели со сплошным остеклением - панорамные панели со сплошным остеклением с перемычкой материал остекления: ударопрочный поликарбонат, сотовое оргстекло 4 видов – ALLTOP, HEATSTOP, RESIST W1621, RESIST 00721

  27. ISD02 панели стандартные • Панели Тип панелей гофрированная панель, панель с центральным «зигом», панель с текстурой «волна», гладкая панель Тип поверхности панелей: Наружная поверхность – «гладкая», «stucco» Внутренняя поверхность – «апельсиновая корка» базовые цвета RAL 9003 RAL 8014 RAL 5005 RAL 1000 RAL 9006 RAL 7004 RAL 3005 RAL 6005

  28. Комплектация ISD02 Базовая комплектация • Пружинный механизм рассчитан до 25 тыс. циклов открывания/закрывания ворот; • Устройство защиты от обрыва пружины; • Резиновые буферы или амортизаторы • Ручка; • Задвижка; Опции • Пружинный механизм, рассчитанный на 50, 75, 100 тыс. циклов открывания/закрывания ворот; • Окна двух типов; • Калитка с линейным доводчиком; • Устройство защиты от обрыва троса; • Замок. • Автоматика; • Ручной цепной привод.

  29. ГАРАЖНЫЕ СЕКЦИОННЫЕ ВОРОТА (промышленный сектор) DOORHAN СЕРИИ ISD01 произведено в соответствии с ГОСТ 31174-2003, EN 13241-1 *Полотно из стальных сэндвич-панелей толщиной 40 мм и усилением под петлиCтандартный цвет белый RAL9003, коричневый RAL8014Поверхность панели "апельсиновая корка" или гладкая (покрытие полиэстер)Оцинкованные торсионные пружины (рассчитаны до 25 000 циклов)Универсальный комплект крепежных элементовКомплект амортизаторов или буферов (в зависимости от выбранной конструкции)Ручка, ЗадвижкаКапроновый шнур для закрытия воротФирменная упаковка в гофракартон и стрейч пленку Приводы для ГАРАЖНЫХ СЕКЦИОННЫХ ВОРОТ (промышленный сектор)DoorHan (Россия/Канада) Цены указаны в евро, с учетом НДС.
