ret culas

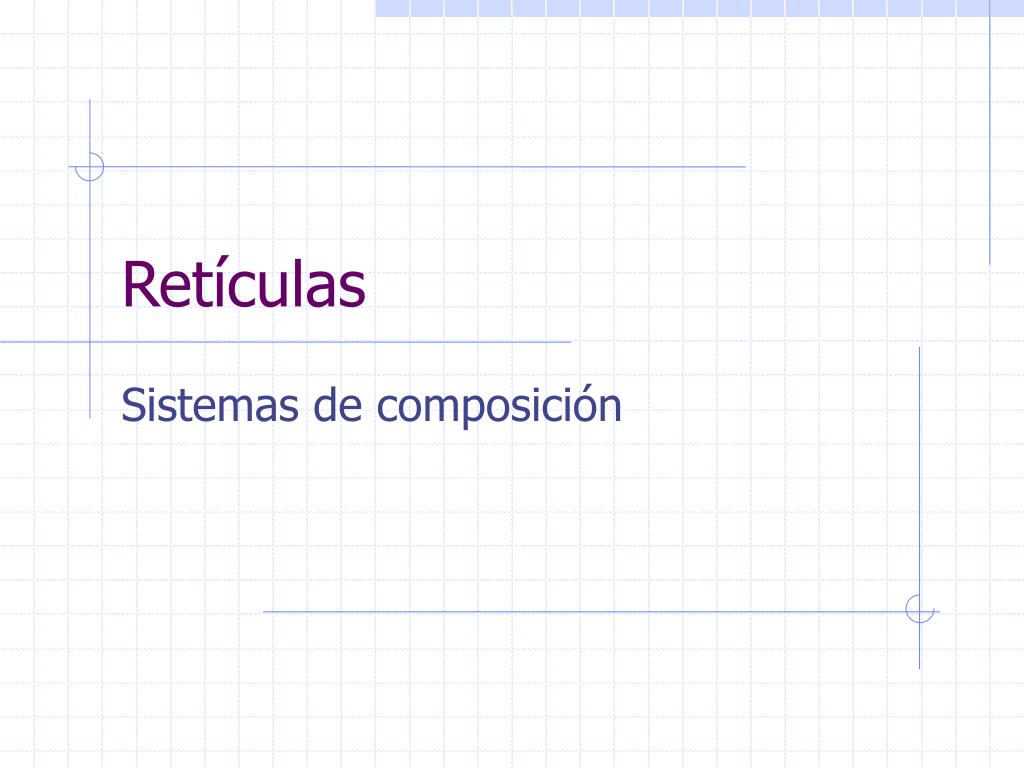

Retículas

Sistemas de composición

formato orientaci n

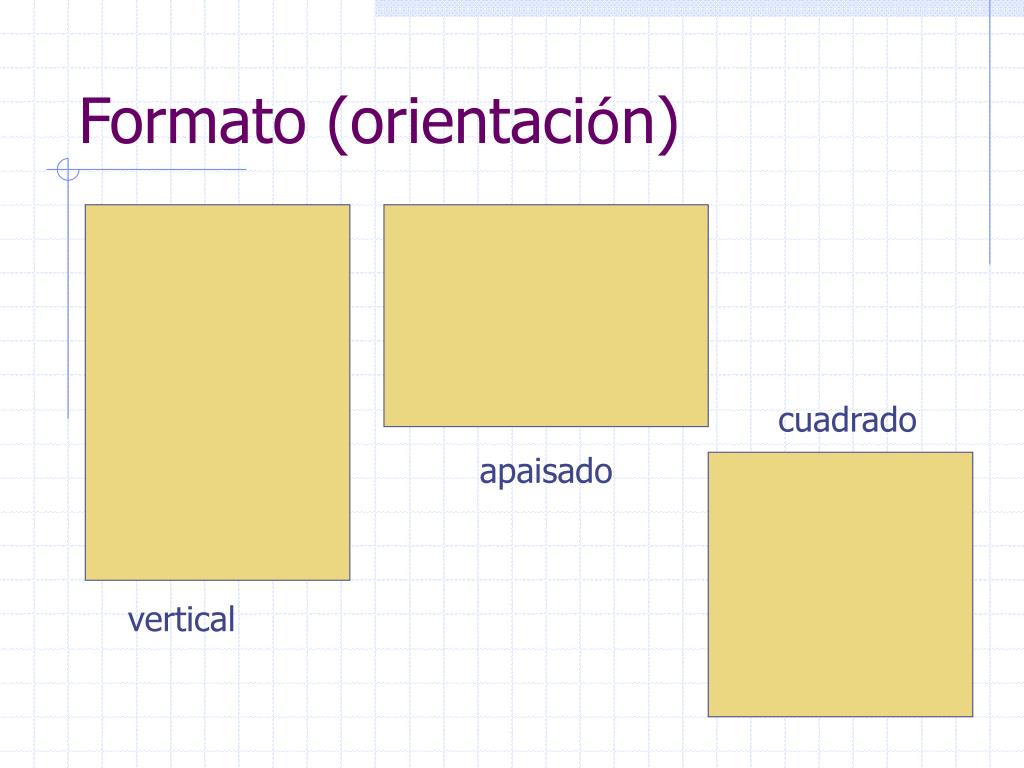

Formato (orientación)

cuadrado

apaisado

vertical

papeles

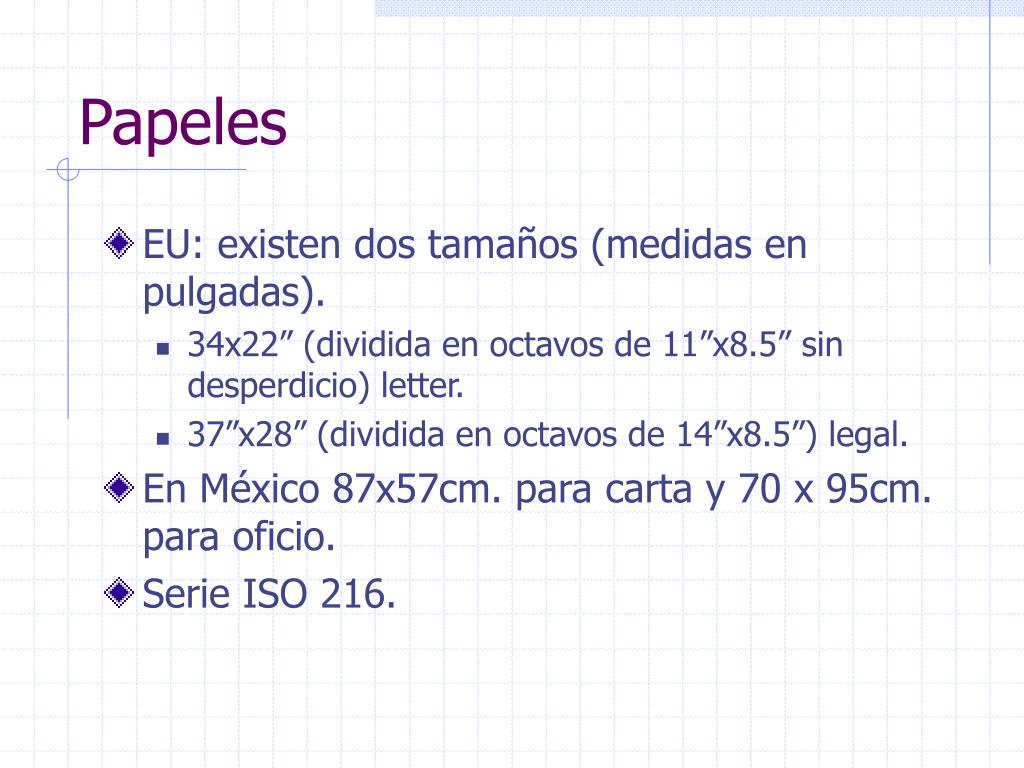

Papeles
  • EU: existen dos tamaños (medidas en pulgadas).
    • 34x22” (dividida en octavos de 11”x8.5” sin desperdicio) letter.
    • 37”x28” (dividida en octavos de 14”x8.5”) legal.
  • En México 87x57cm. para carta y 70 x 95cm. para oficio.
  • Serie ISO 216.
slide4
En Europa:

Sistema DIN (luego ISO 216) 110x77cm (gran cícero), 100x70cm (cícero), 64x44 cm (marca mayor), 56x44 (coquille), y otras variantes.

sistema iso 216

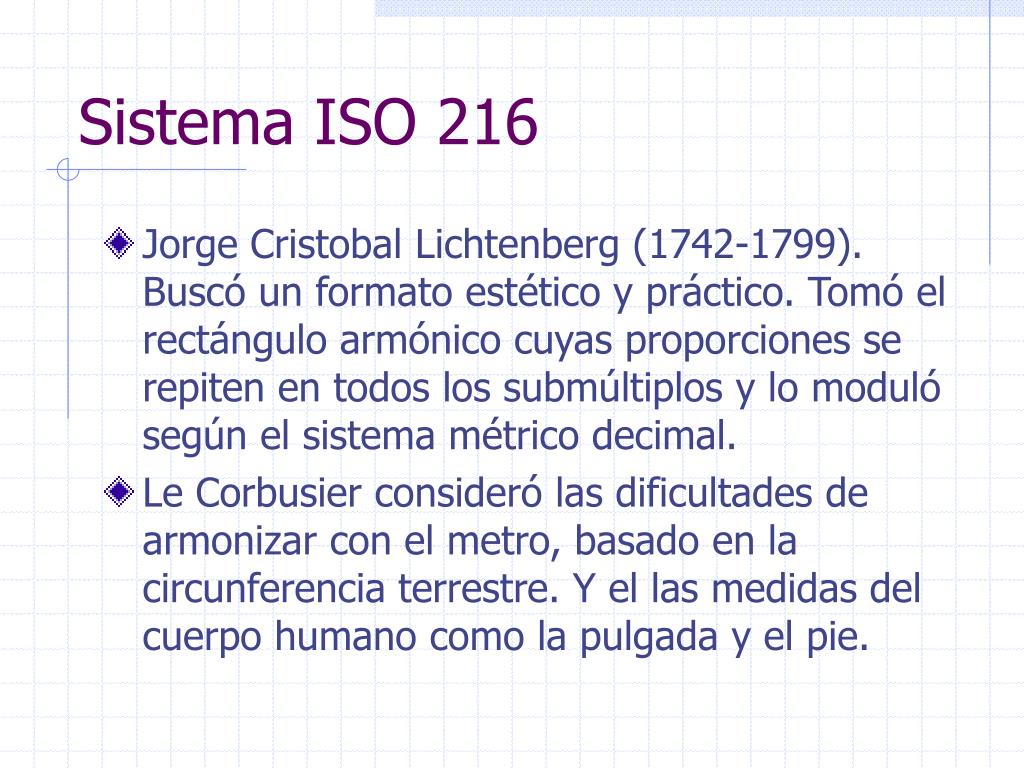

Sistema ISO 216
  • Jorge Cristobal Lichtenberg (1742-1799). Buscó un formato estético y práctico. Tomó el rectángulo armónico cuyas proporciones se repiten en todos los submúltiplos y lo moduló según el sistema métrico decimal.
  • Le Corbusier consideró las dificultades de armonizar con el metro, basado en la circunferencia terrestre. Y el las medidas del cuerpo humano como la pulgada y el pie.
slide6

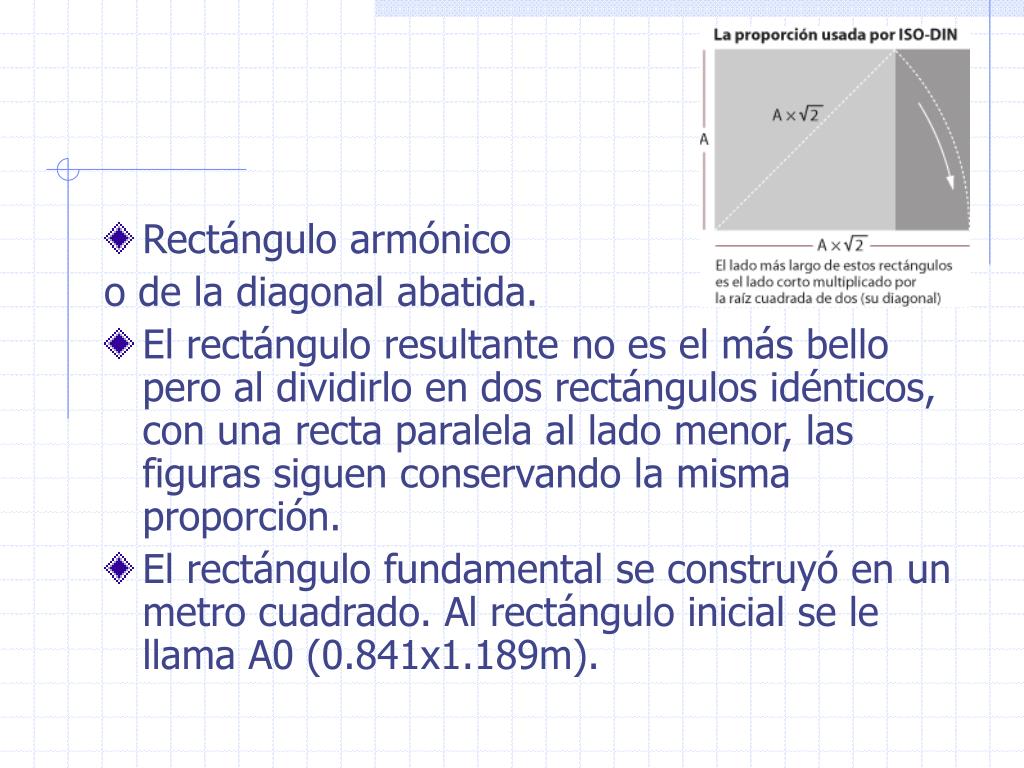

Rectángulo armónico

o de la diagonal abatida.

  • El rectángulo resultante no es el más bello pero al dividirlo en dos rectángulos idénticos, con una recta paralela al lado menor, las figuras siguen conservando la misma proporción.
  • El rectángulo fundamental se construyó en un metro cuadrado. Al rectángulo inicial se le llama A0 (0.841x1.189m).
slide7

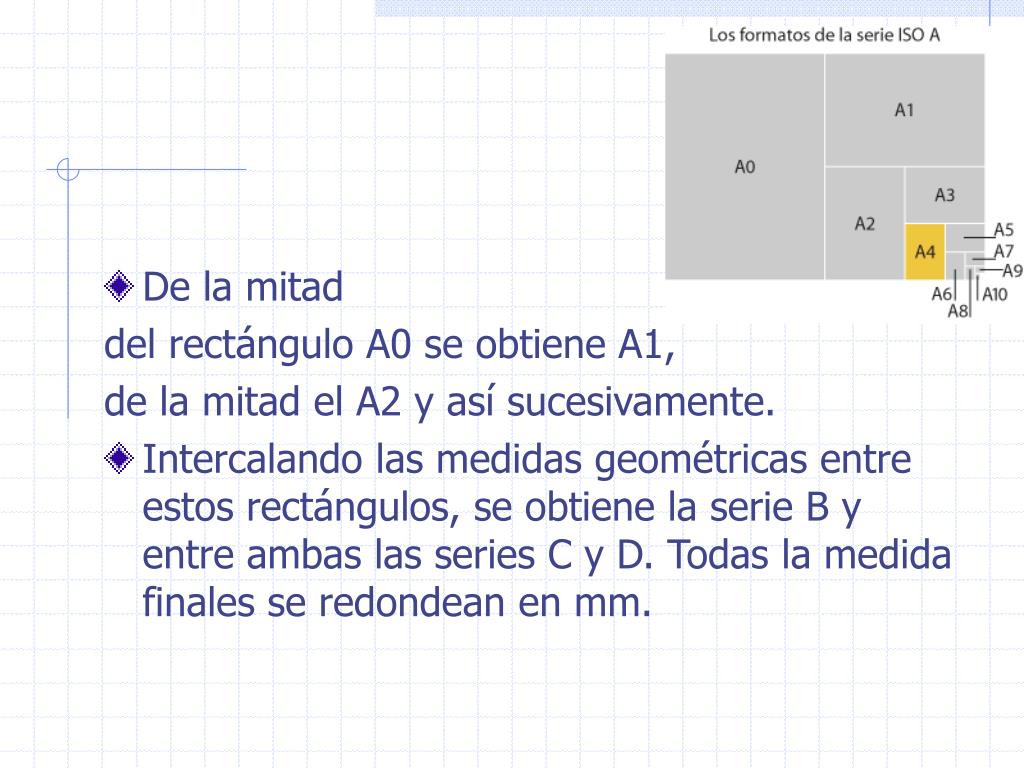

De la mitad

del rectángulo A0 se obtiene A1,

de la mitad el A2 y así sucesivamente.

  • Intercalando las medidas geométricas entre estos rectángulos, se obtiene la serie B y entre ambas las series C y D. Todas la medida finales se redondean en mm.
slide8

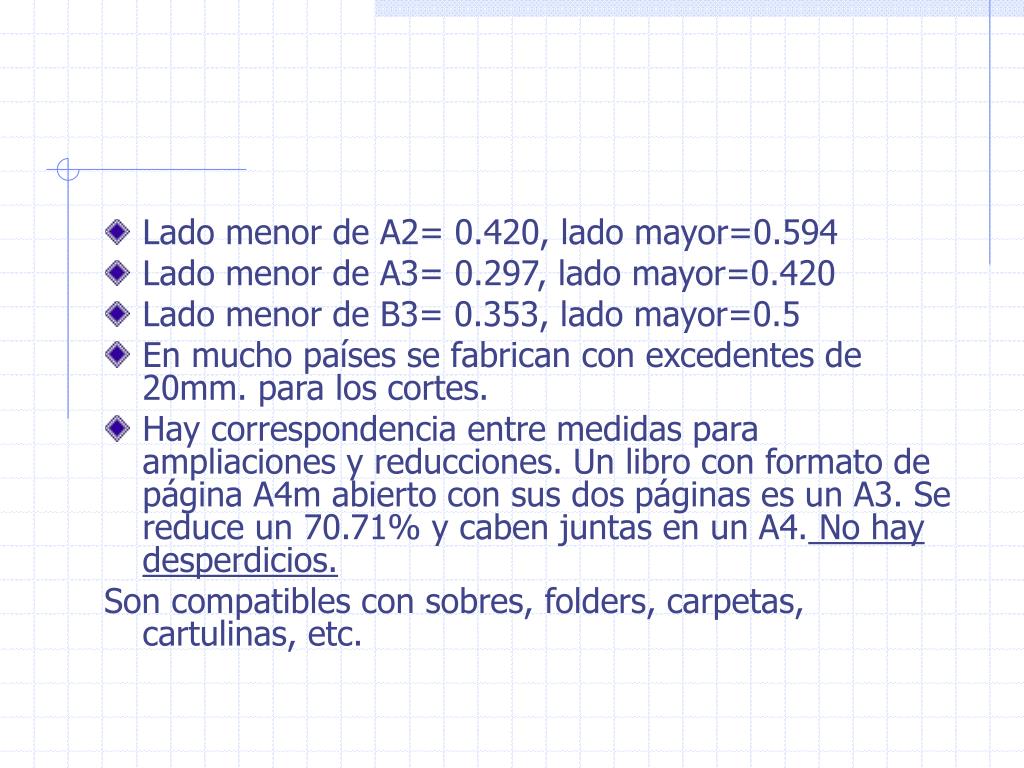

Lado menor de A2= 0.420, lado mayor=0.594
  • Lado menor de A3= 0.297, lado mayor=0.420
  • Lado menor de B3= 0.353, lado mayor=0.5
  • En mucho países se fabrican con excedentes de 20mm. para los cortes.
  • Hay correspondencia entre medidas para ampliaciones y reducciones. Un libro con formato de página A4m abierto con sus dos páginas es un A3. Se reduce un 70.71% y caben juntas en un A4. No hay desperdicios.

Son compatibles con sobres, folders, carpetas, cartulinas, etc.

desventajas de iso

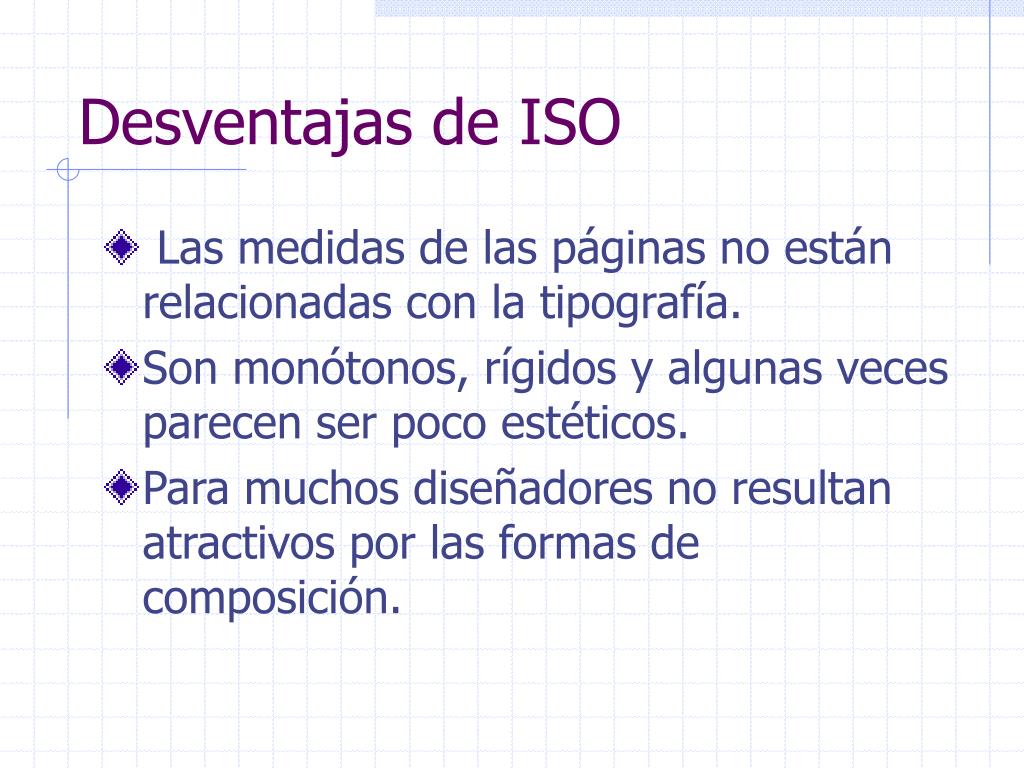

Desventajas de ISO
  • Las medidas de las páginas no están relacionadas con la tipografía.
  • Son monótonos, rígidos y algunas veces parecen ser poco estéticos.
  • Para muchos diseñadores no resultan atractivos por las formas de composición.
secci n urea

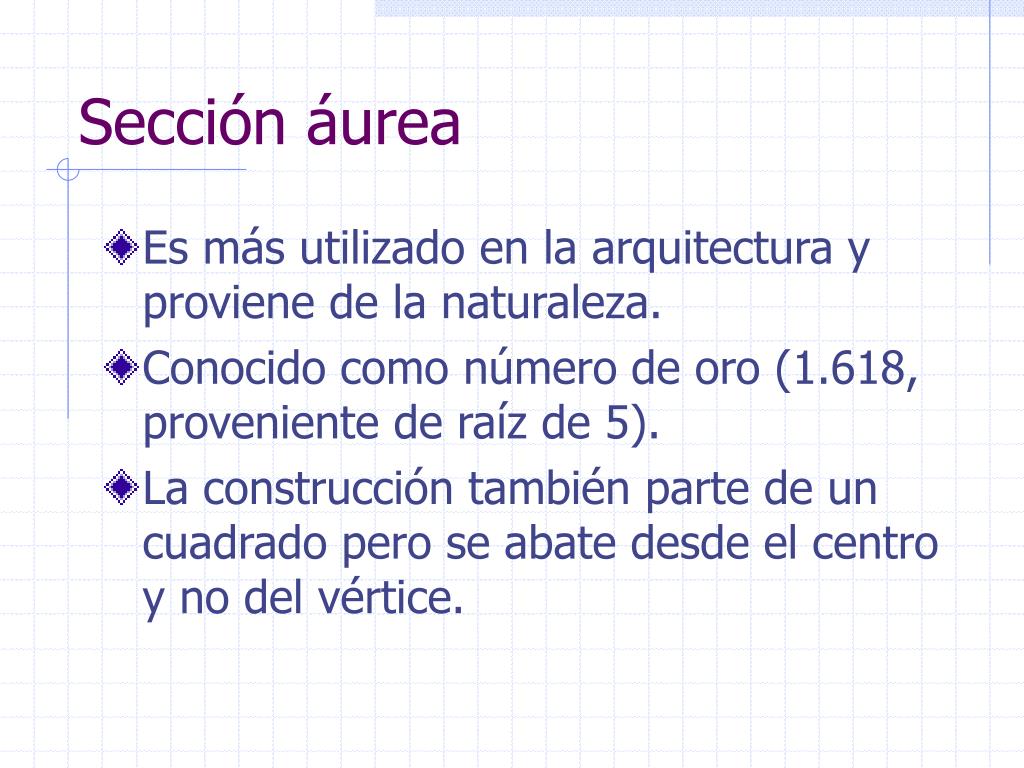

Sección áurea
  • Es más utilizado en la arquitectura y proviene de la naturaleza.
  • Conocido como número de oro (1.618, proveniente de raíz de 5).
  • La construcción también parte de un cuadrado pero se abate desde el centro y no del vértice.
serie de fibonacci

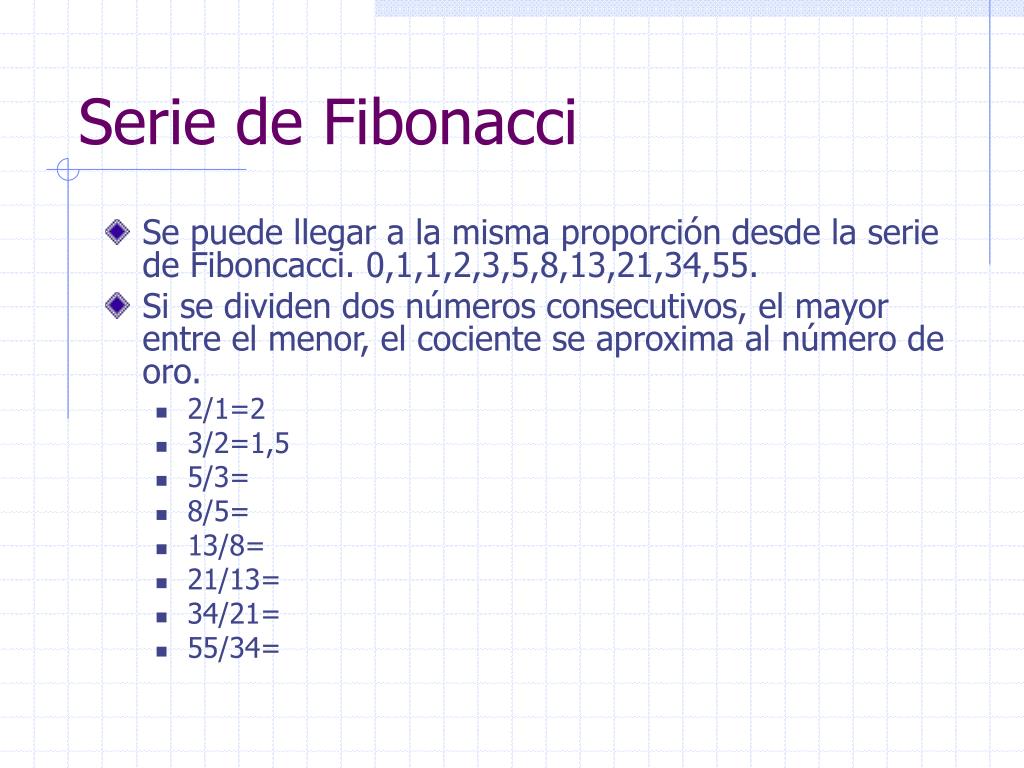

Serie de Fibonacci
  • Se puede llegar a la misma proporción desde la serie de Fiboncacci. 0,1,1,2,3,5,8,13,21,34,55.
  • Si se dividen dos números consecutivos, el mayor entre el menor, el cociente se aproxima al número de oro.
    • 2/1=2
    • 3/2=1,5
    • 5/3=
    • 8/5=
    • 13/8=
    • 21/13=
    • 34/21=
    • 55/34=
slide13
Muchos diseñadores han recurrido a algunos pares de la serie de Fibonacci, especialmente a las proporciones 5:8, 8:13,13:21 y 21:34. Suele llamarse aproximación áurea o áurea simplificada.
  • Por diferencias mínimas son los que más se acercan a la proporción áurea.
  • Estas diferencias también repercutirán en la composición tipográfica.

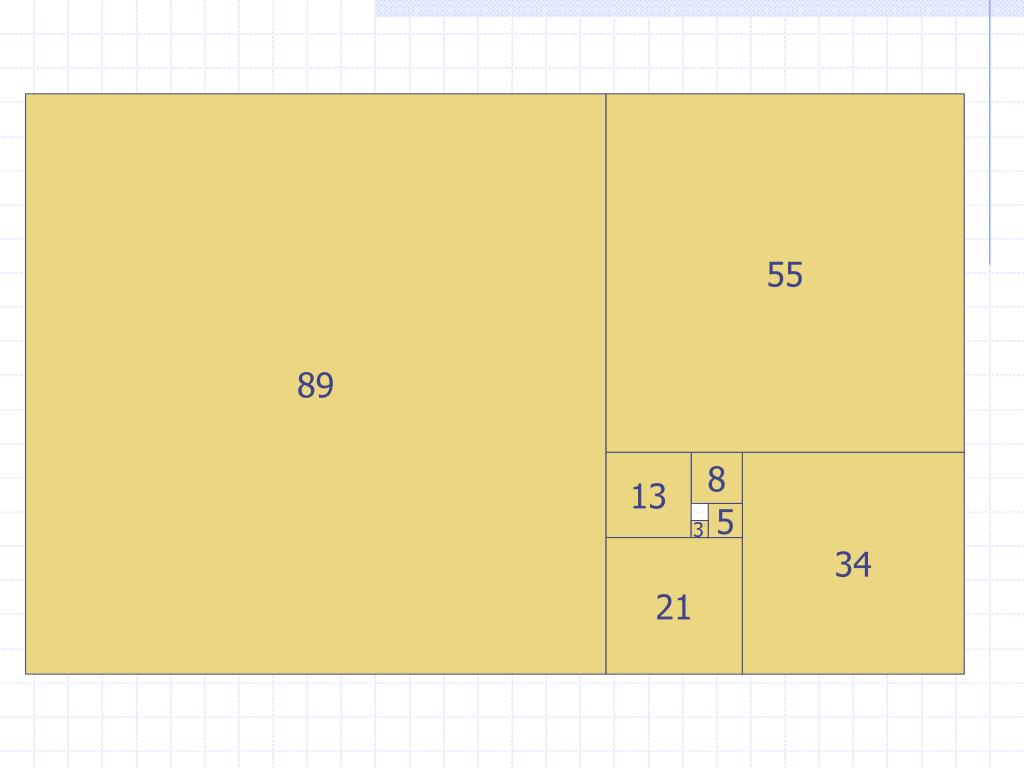

slide14

89

55

13

8

34

5

3

21

ternario y otros rect ngulos
Ternario y otros rectángulos
  • Es una figura de 2x3. Los cristianos llamaban Divina a esta proporción ya que el número 3 es recurrente en las escrituras. La proporción ternaria se puede encontrar en muchos incunables incluida la Biblia de 42 líneas de Gutenberg.
slide18

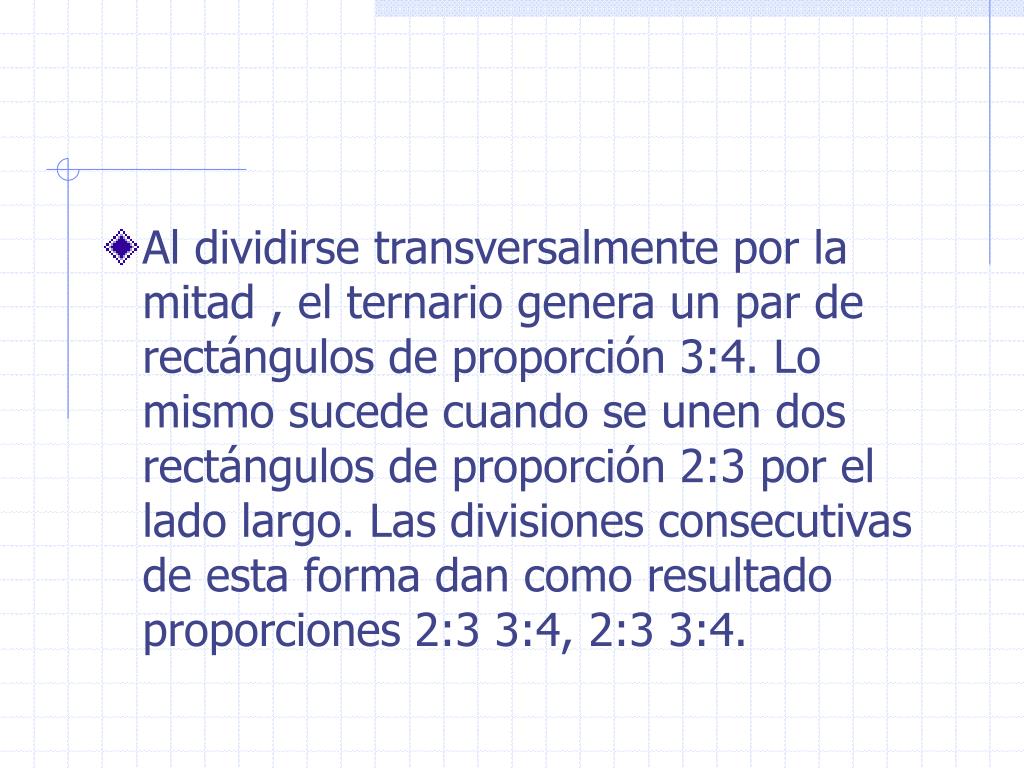

Al dividirse transversalmente por la mitad , el ternario genera un par de rectángulos de proporción 3:4. Lo mismo sucede cuando se unen dos rectángulos de proporción 2:3 por el lado largo. Las divisiones consecutivas de esta forma dan como resultado proporciones 2:3 3:4, 2:3 3:4.
el rect ngulo gris o la mancha tipogr fica

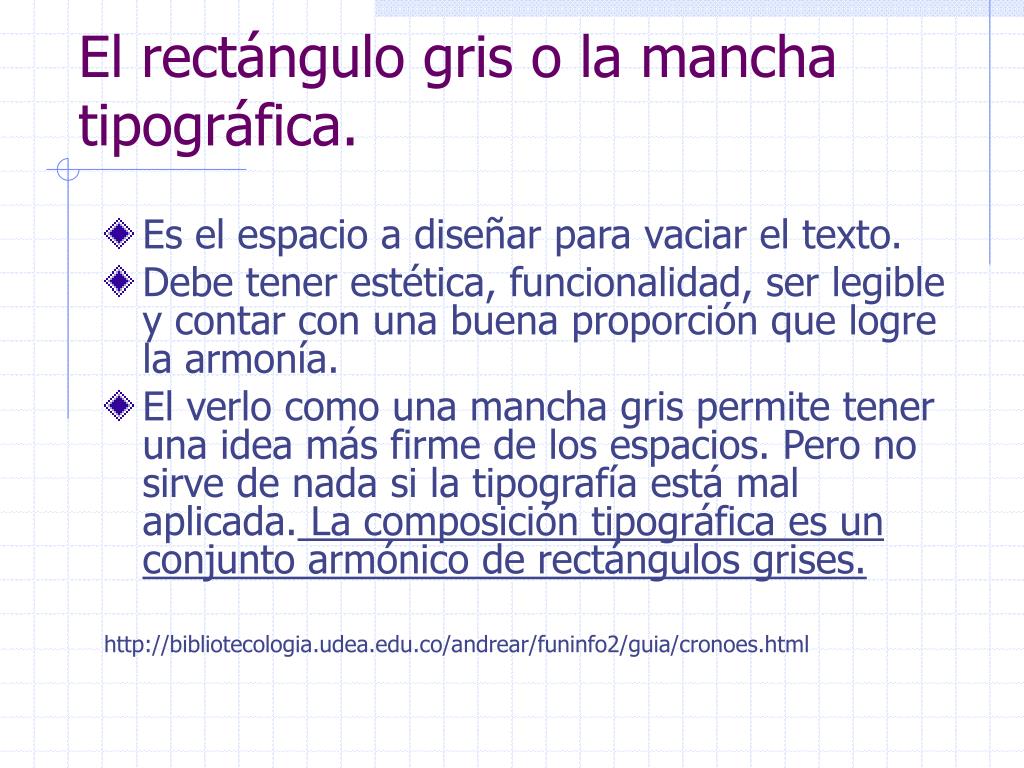

El rectángulo gris o la mancha tipográfica.
  • Es el espacio a diseñar para vaciar el texto.
  • Debe tener estética, funcionalidad, ser legible y contar con una buena proporción que logre la armonía.
  • El verlo como una mancha gris permite tener una idea más firme de los espacios. Pero no sirve de nada si la tipografía está mal aplicada. La composición tipográfica es un conjunto armónico de rectángulos grises.

http://bibliotecologia.udea.edu.co/andrear/funinfo2/guia/cronoes.html

formaci n

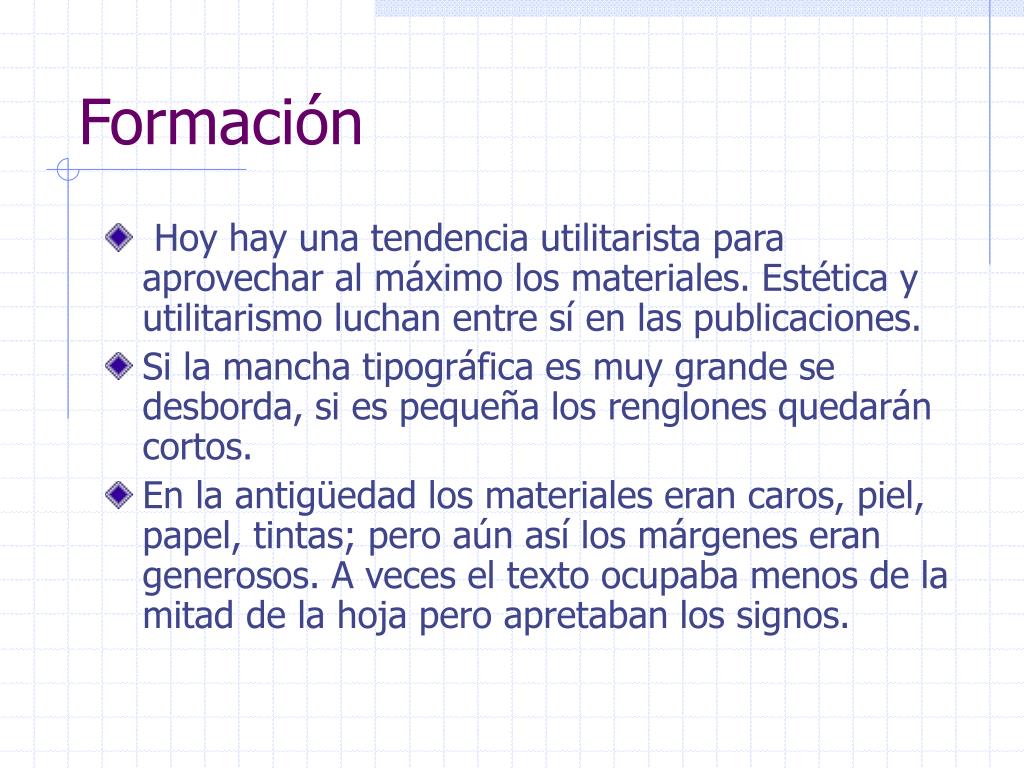

Formación
  • Hoy hay una tendencia utilitarista para aprovechar al máximo los materiales. Estética y utilitarismo luchan entre sí en las publicaciones.
  • Si la mancha tipográfica es muy grande se desborda, si es pequeña los renglones quedarán cortos.
  • En la antigüedad los materiales eran caros, piel, papel, tintas; pero aún así los márgenes eran generosos. A veces el texto ocupaba menos de la mitad de la hoja pero apretaban los signos.
4 reglas para fundamentales para el dise o de la caja tipogr fica

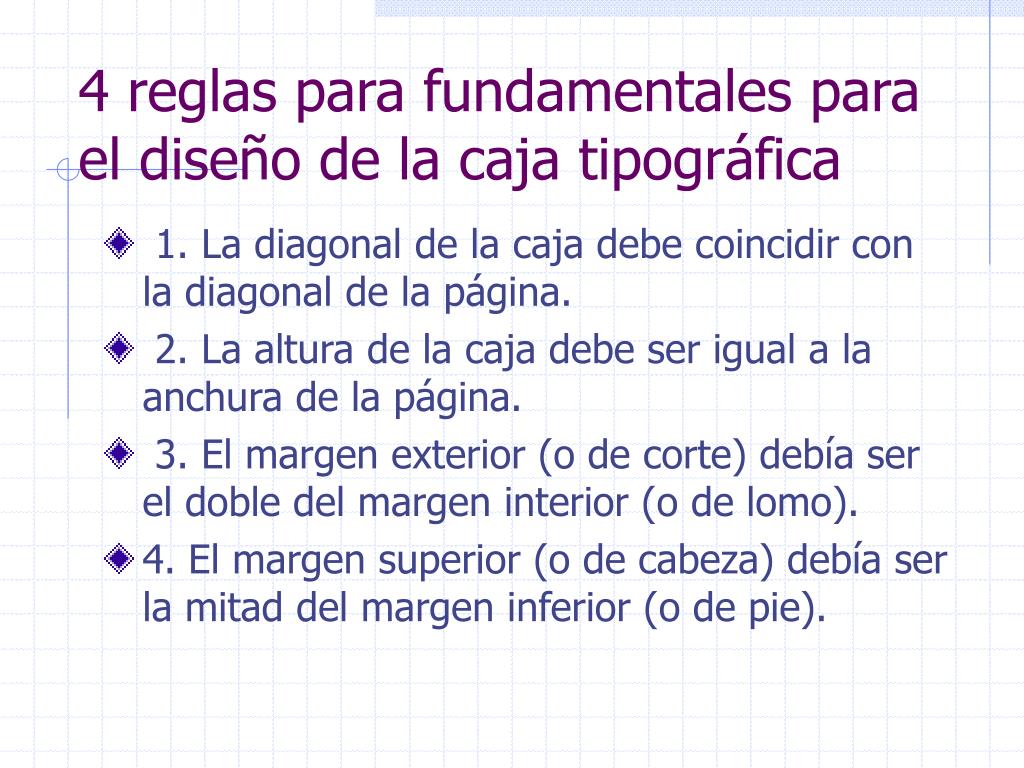

4 reglas para fundamentales para el diseño de la caja tipográfica
  • 1. La diagonal de la caja debe coincidir con la diagonal de la página.
  • 2. La altura de la caja debe ser igual a la anchura de la página.
  • 3. El margen exterior (o de corte) debía ser el doble del margen interior (o de lomo).
  • 4. El margen superior (o de cabeza) debía ser la mitad del margen inferior (o de pie).
sistema normalizado iso 216

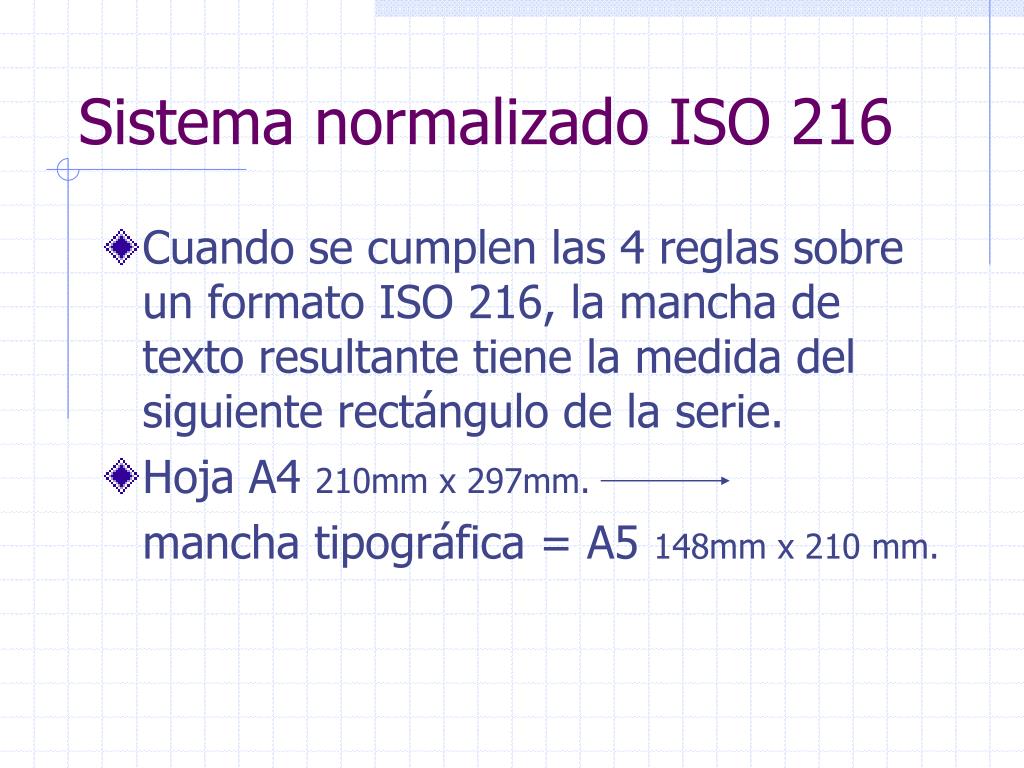

Sistema normalizado ISO 216
  • Cuando se cumplen las 4 reglas sobre un formato ISO 216, la mancha de texto resultante tiene la medida del siguiente rectángulo de la serie.
  • Hoja A4 210mm x 297mm.

mancha tipográfica = A5 148mm x 210 mm.

slide25

A4

A5

m todo de la doble diagonal

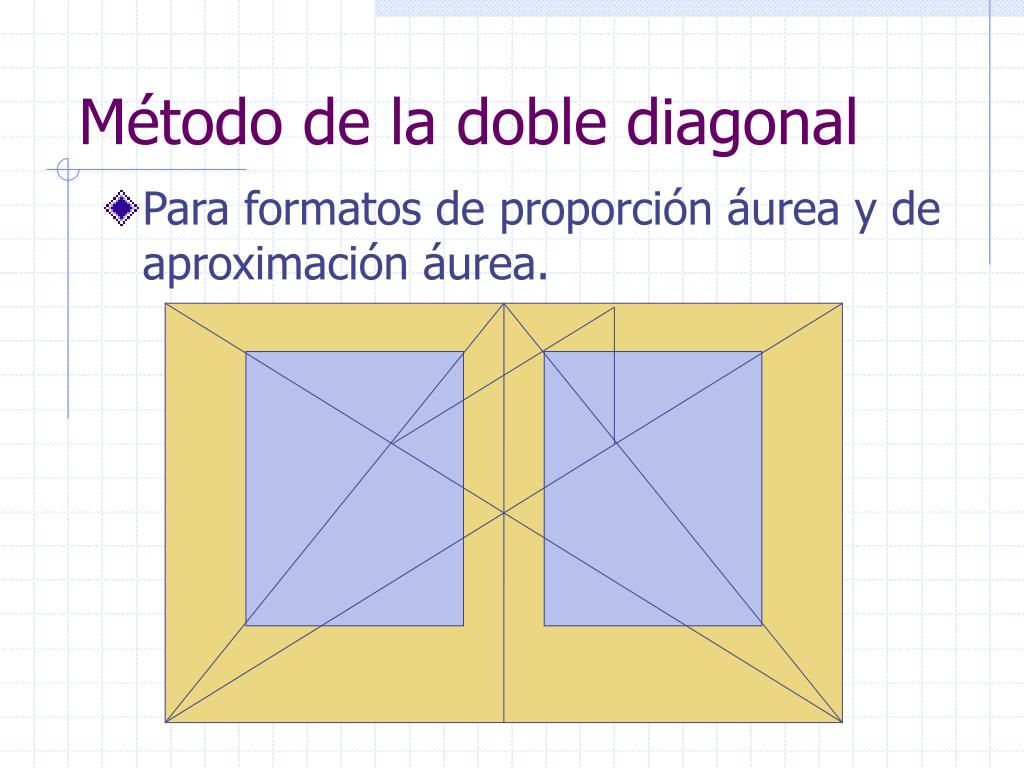

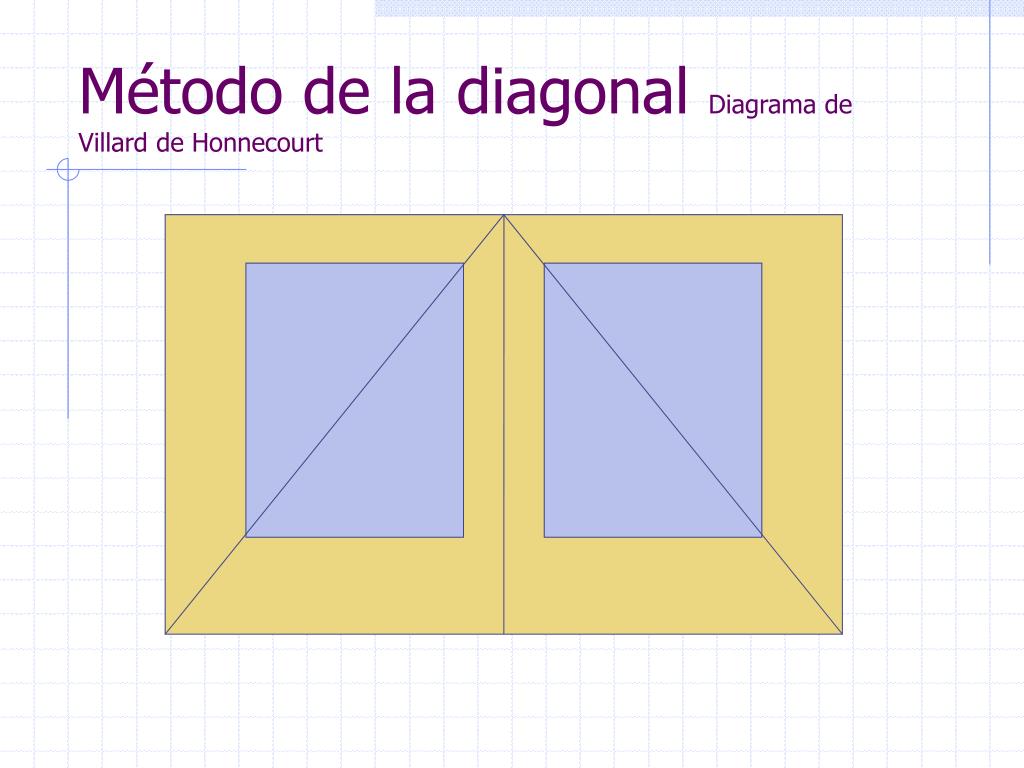

Método de la doble diagonal
  • Para formatos de proporción áurea y de aproximación áurea.
canon ternario
Canon ternario
  • Si la página tiene proporción 2:3 y se cumplen las 4 reglas: el margen del pie resulta igual a la suma de los márgenes laterales. Es un sistema presente en muchos manuscritos medievales e incunables.
  • Se le llama también canon secreto. Fue divulgado por Tschichold en 1953. Rosaviro lo estudió en varios libros incluida la biblia de 42 líneas. División de 9 partes vertical y horizontalmente=81 rectángulos de proporción 2:3.
slide29

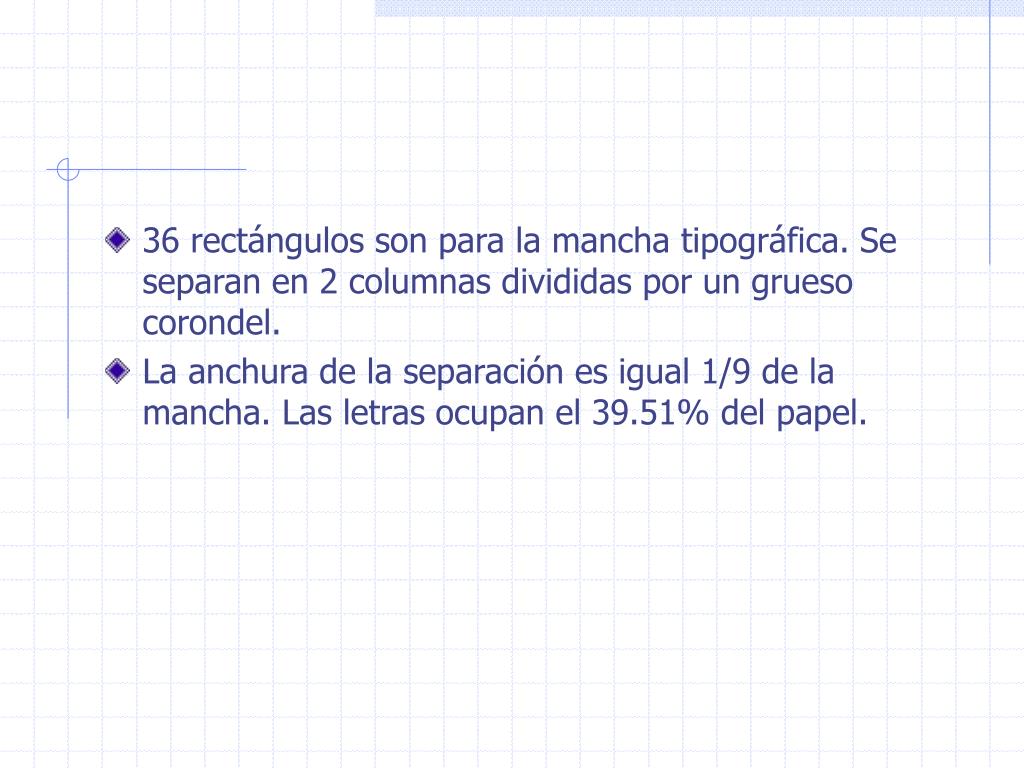

36 rectángulos son para la mancha tipográfica. Se separan en 2 columnas divididas por un grueso corondel.
  • La anchura de la separación es igual 1/9 de la mancha. Las letras ocupan el 39.51% del papel.
escala universal

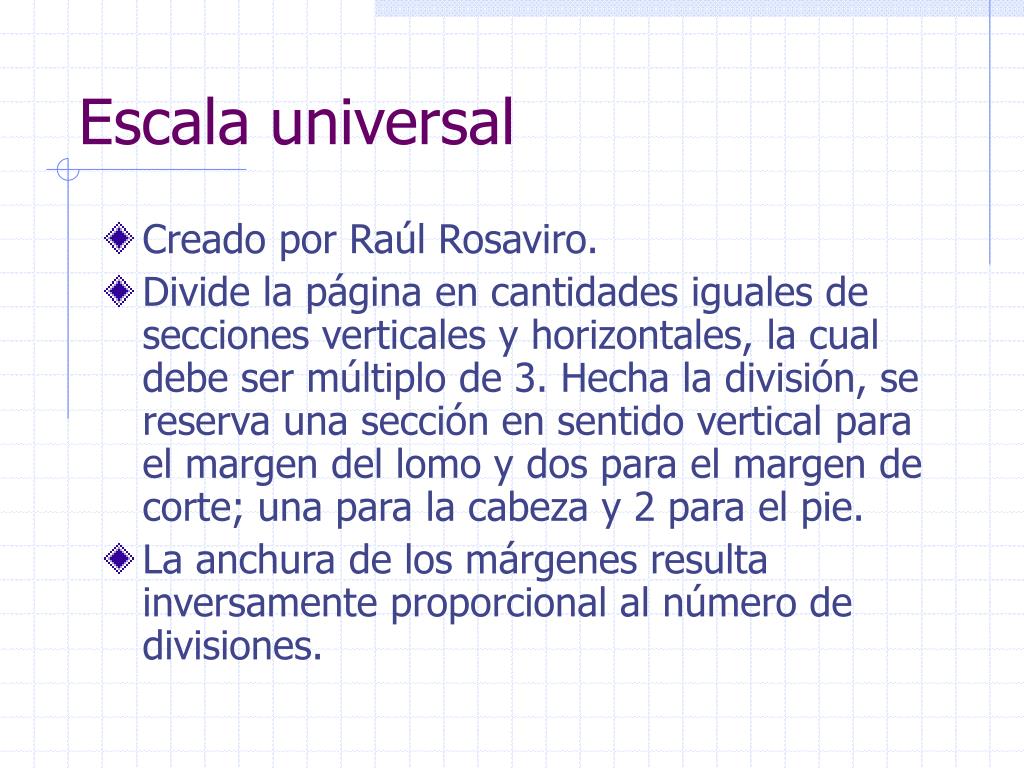

Escala universal
  • Creado por Raúl Rosaviro.
  • Divide la página en cantidades iguales de secciones verticales y horizontales, la cual debe ser múltiplo de 3. Hecha la división, se reserva una sección en sentido vertical para el margen del lomo y dos para el margen de corte; una para la cabeza y 2 para el pie.
  • La anchura de los márgenes resulta inversamente proporcional al número de divisiones.
paul renner

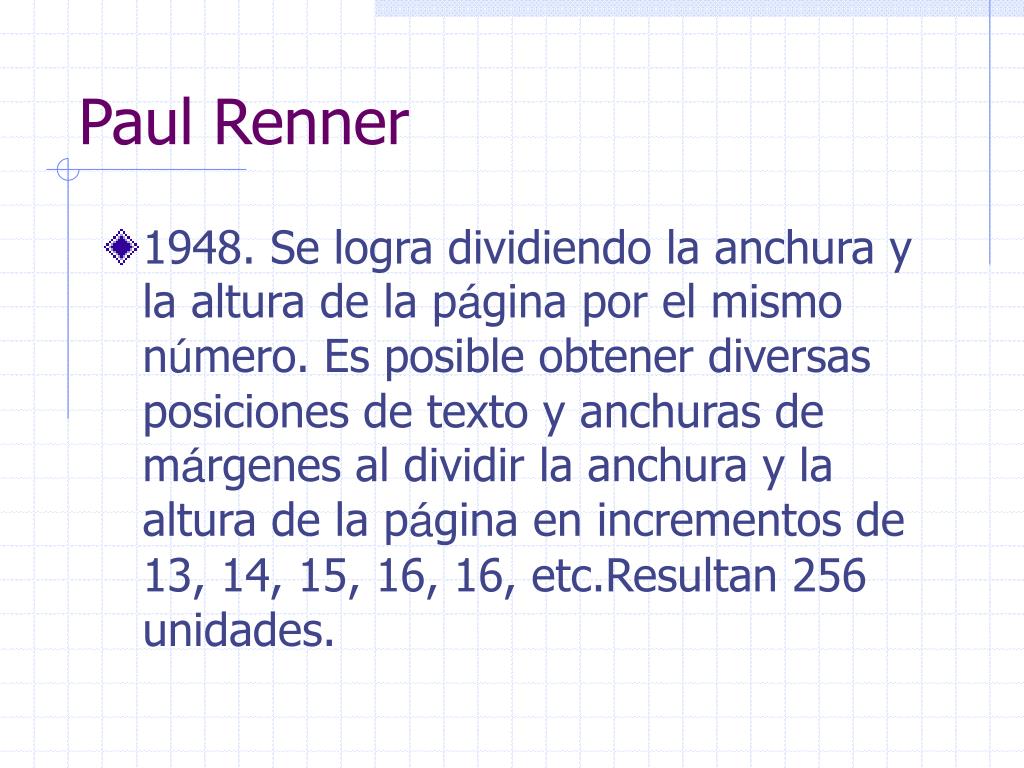

Paul Renner
  • 1948. Se logra dividiendo la anchura y la altura de la página por el mismo número. Es posible obtener diversas posiciones de texto y anchuras de márgenes al dividir la anchura y la altura de la página en incrementos de 13, 14, 15, 16, 16, etc.Resultan 256 unidades.
sistema 2 3 4 6

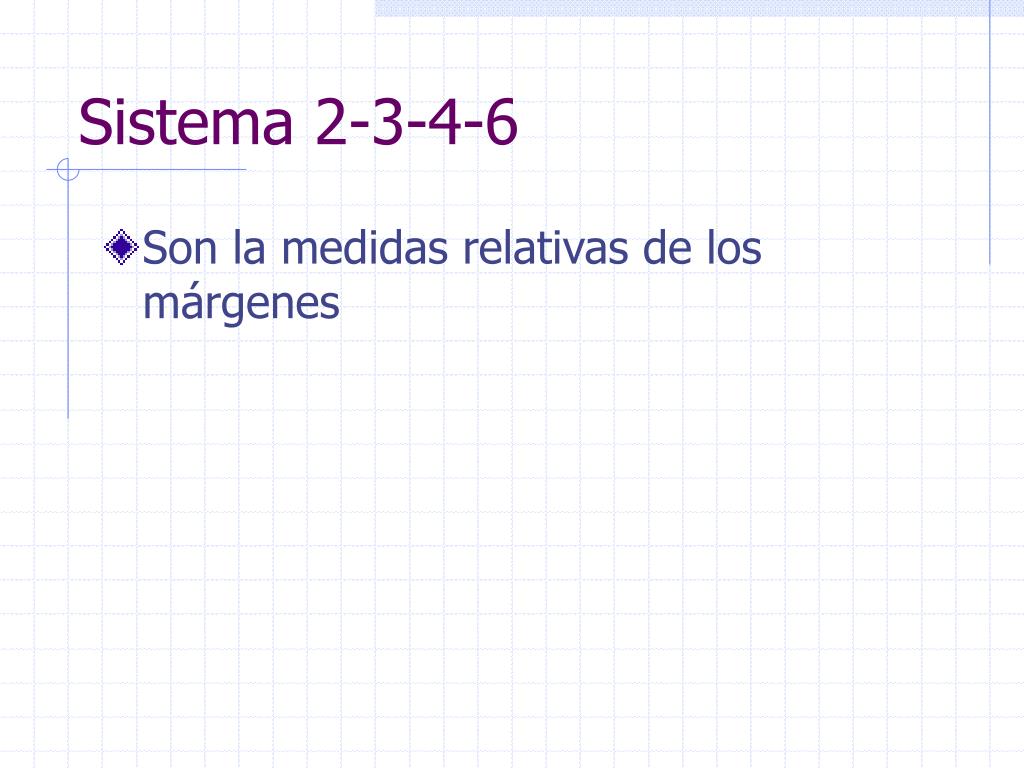

Sistema 2-3-4-6
  • Son la medidas relativas de los márgenes
partes de una ret cula

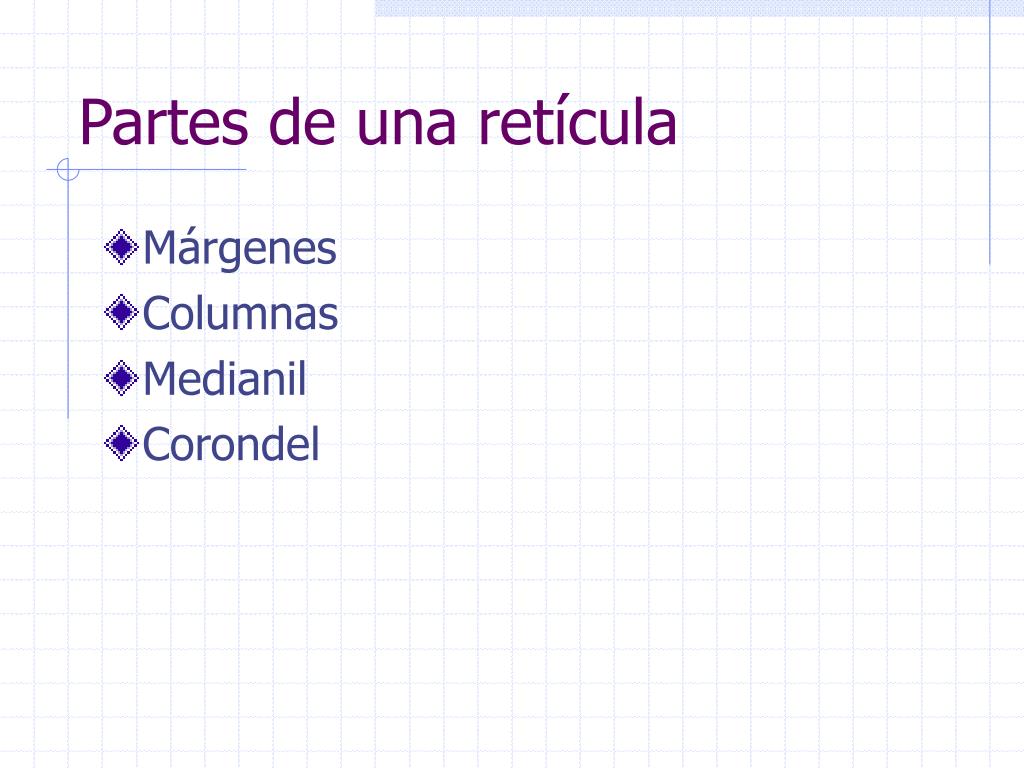

Partes de una retícula
  • Márgenes
  • Columnas
  • Medianil
  • Corondel
