  1. SAN Troubleshooting extended Wie verändert FCoE die Fehlerfindung

  2. Sebastian Schröder Consultant bei MEN@NET GmbH

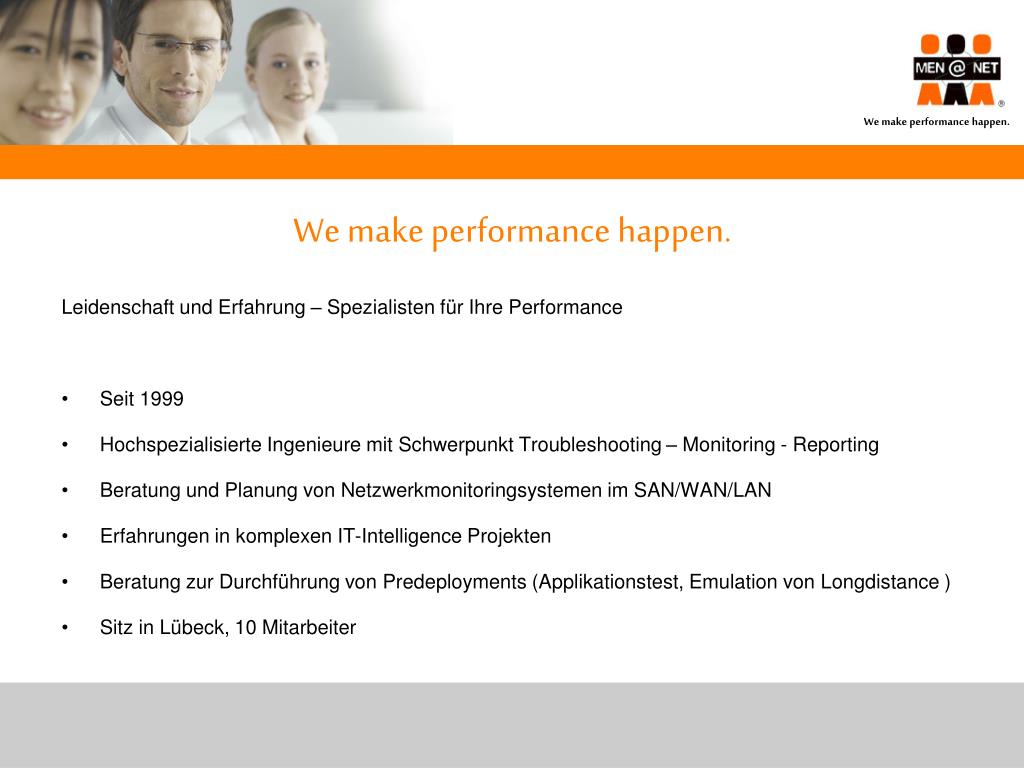

  3. We make performance happen. Leidenschaft und Erfahrung – Spezialisten für Ihre Performance • Seit 1999 • Hochspezialisierte Ingenieure mit Schwerpunkt Troubleshooting – Monitoring - Reporting • Beratung und Planung von Netzwerkmonitoringsystemen im SAN/WAN/LAN • Erfahrungen in komplexen IT-Intelligence Projekten • Beratung zur Durchführung von Predeployments (Applikationstest, Emulation von Longdistance ) • Sitz in Lübeck, 10 Mitarbeiter

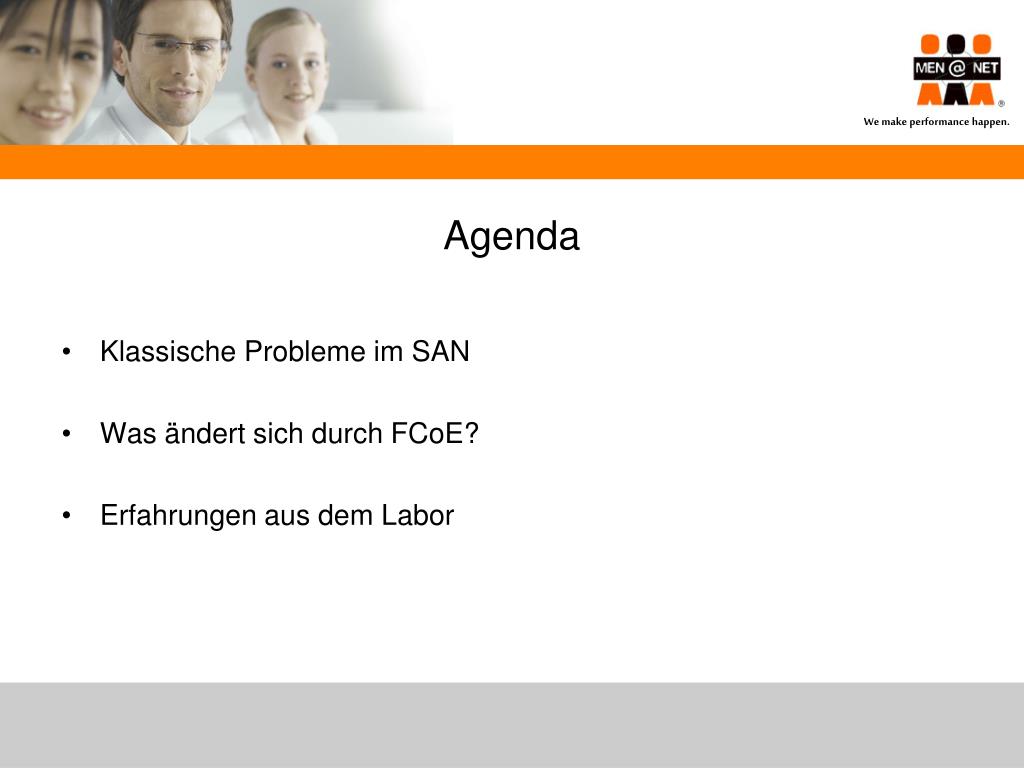

  4. Agenda • Klassische Probleme im SAN • Was ändert sich durch FCoE? • Erfahrungen aus dem Labor

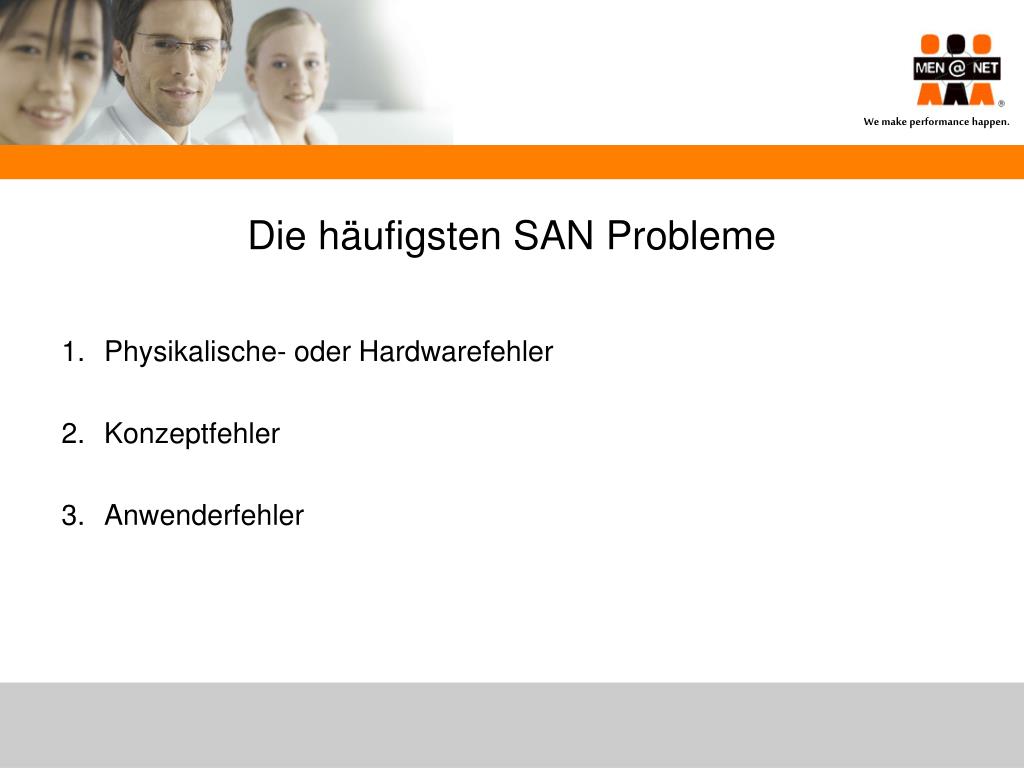

  5. Die häufigsten SAN Probleme • Physikalische- oder Hardwarefehler • Konzeptfehler • Anwenderfehler

  6. Physikalische/Hardware Fehler • Verunreinigte oder gebrochene Kabel • Defektes SFP • Defekt einer oder mehrerer Komponenten • Fehlfunktion einer Komponente • DWDM Systeme welche nicht so transparent arbeiten wie sie es sollten • Externe Einflüsse, z.B. Stromausfall

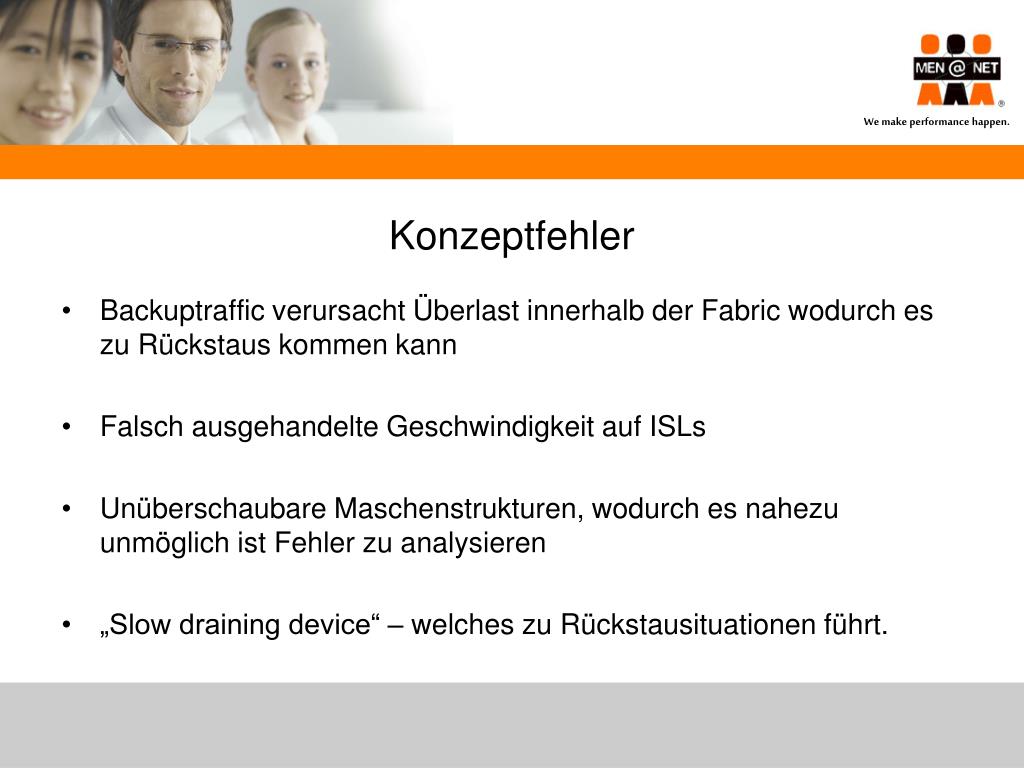

  7. Konzeptfehler • Backuptraffic verursacht Überlast innerhalb der Fabric wodurch es zu Rückstaus kommen kann • Falsch ausgehandelte Geschwindigkeit auf ISLs • Unüberschaubare Maschenstrukturen, wodurch es nahezu unmöglich ist Fehler zu analysieren • „Slow draining device“ – welches zu Rückstausituationen führt.

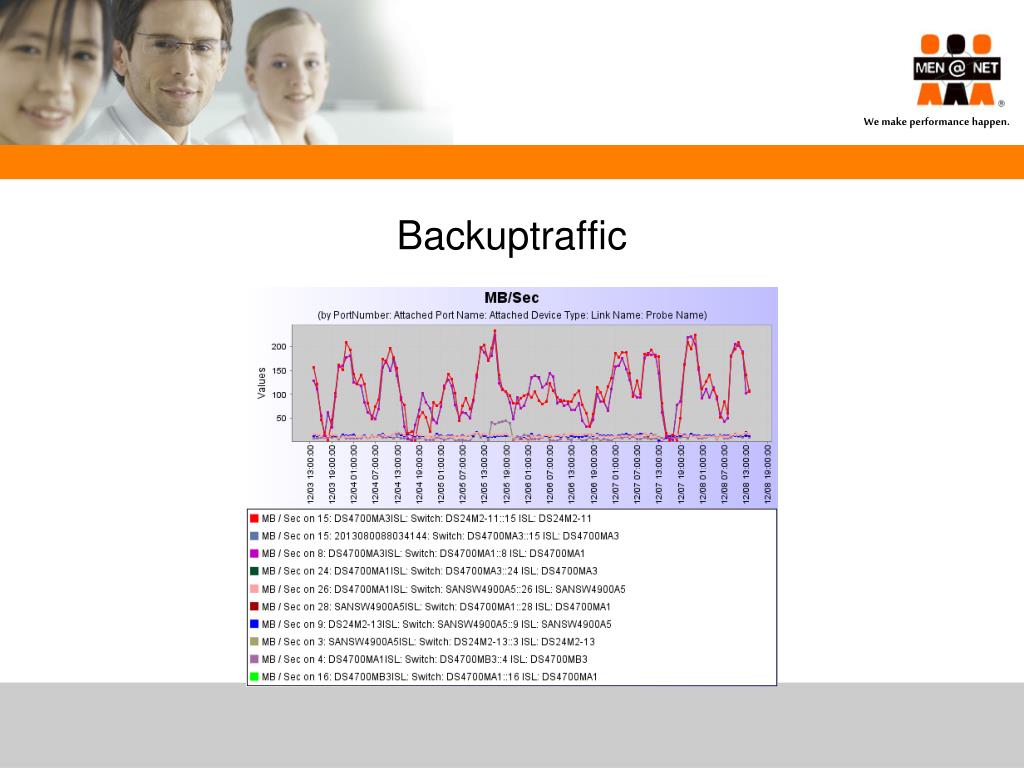

  8. Backuptraffic

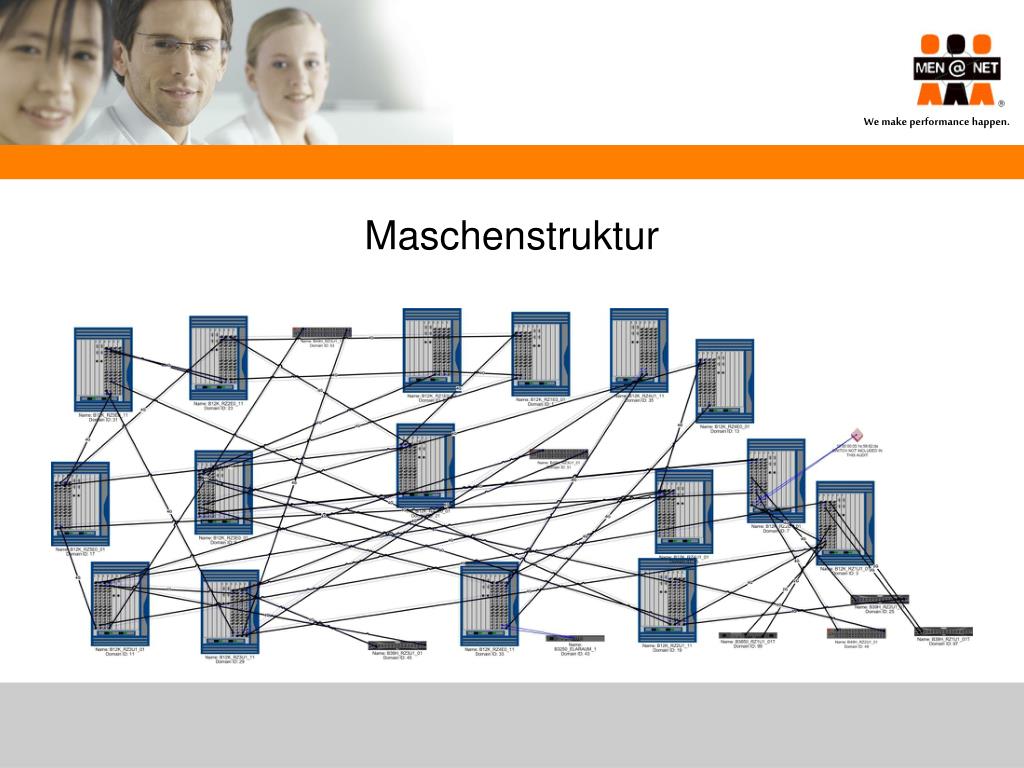

  9. Maschenstruktur

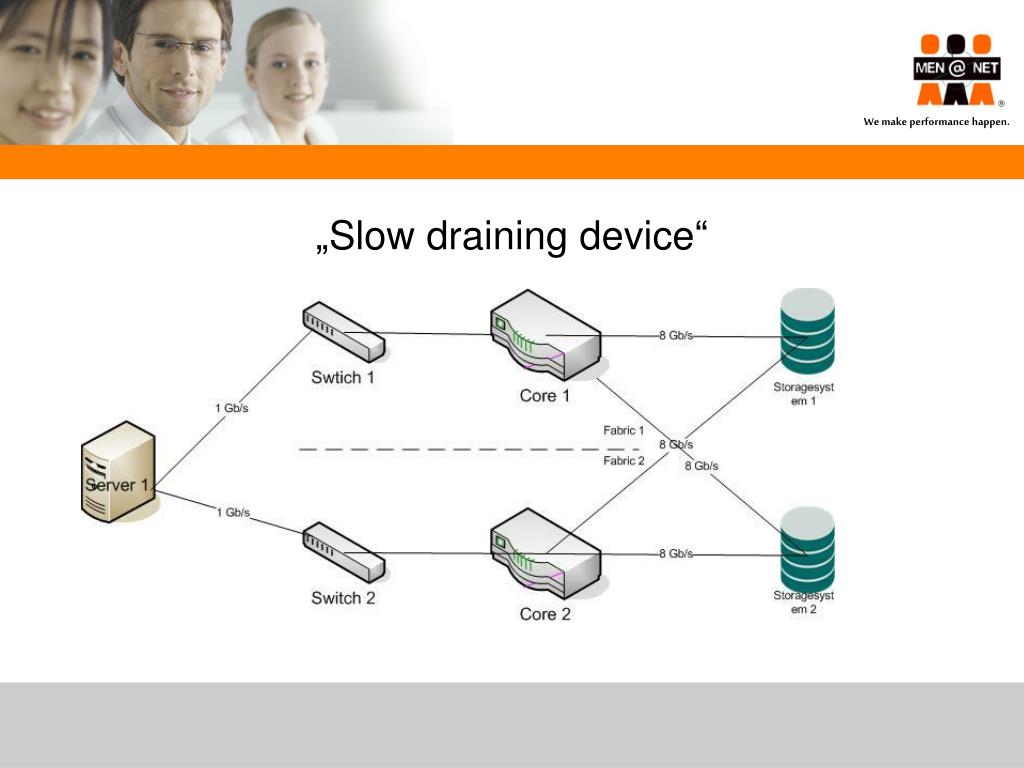

  10. „Slow draining device“

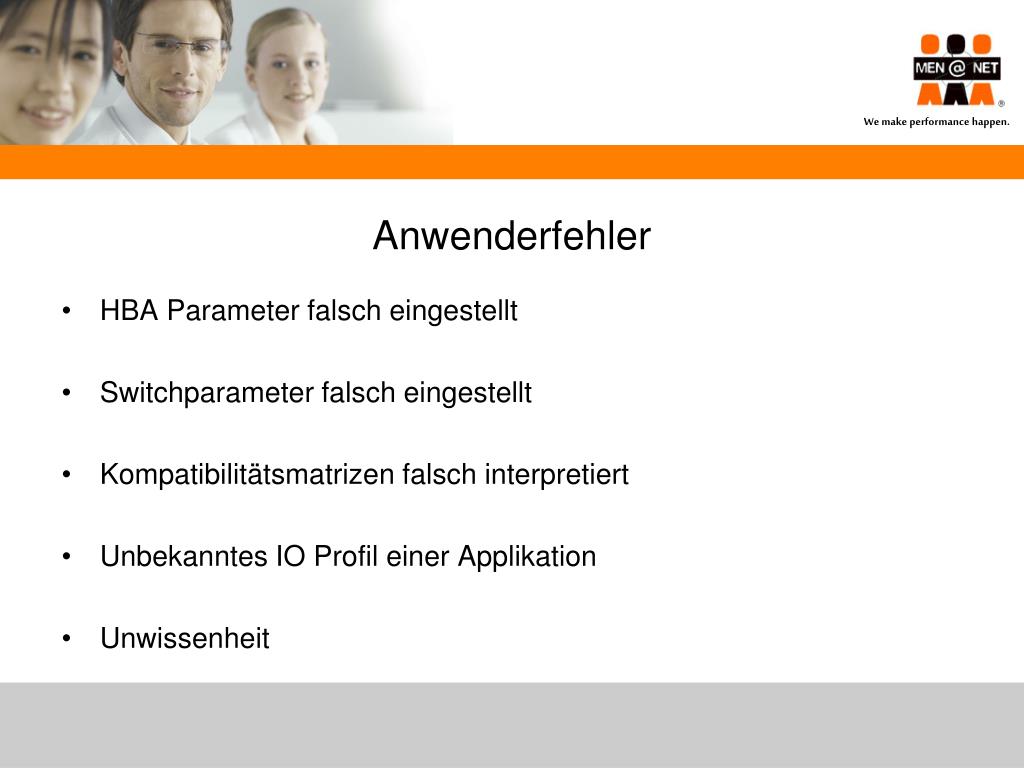

  11. Anwenderfehler • HBA Parameter falsch eingestellt • Switchparameter falsch eingestellt • Kompatibilitätsmatrizen falsch interpretiert • Unbekanntes IO Profil einer Applikation • Unwissenheit

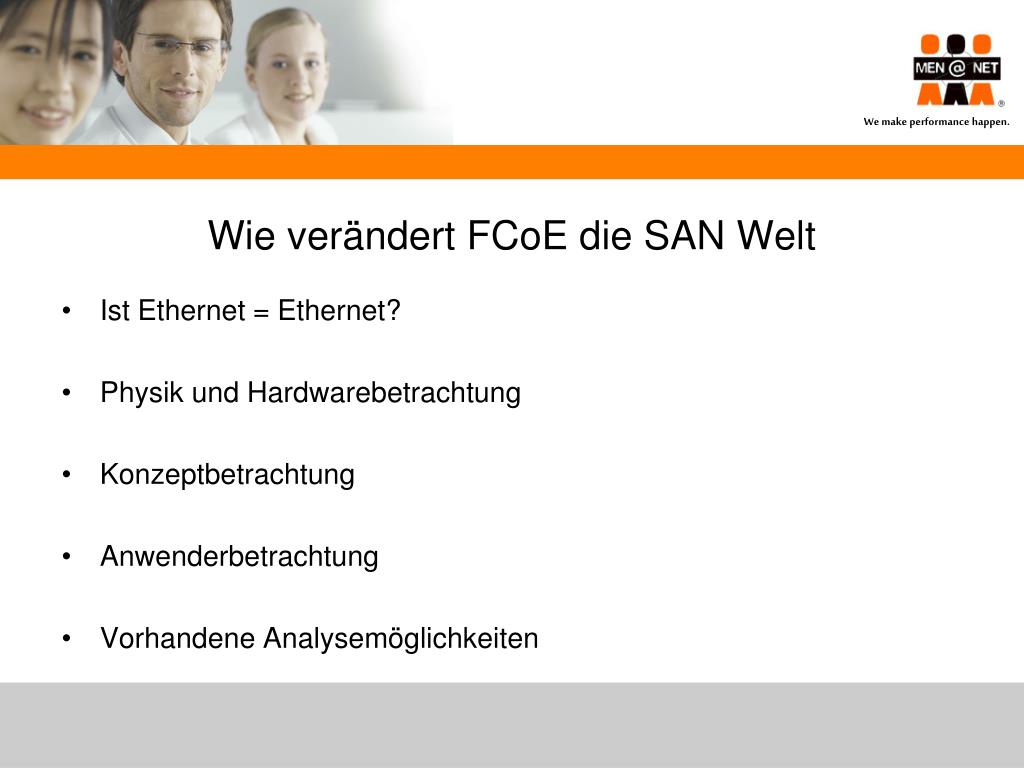

  12. Wie verändert FCoE die SAN Welt • Ist Ethernet = Ethernet? • Physik und Hardwarebetrachtung • Konzeptbetrachtung • Anwenderbetrachtung • Vorhandene Analysemöglichkeiten

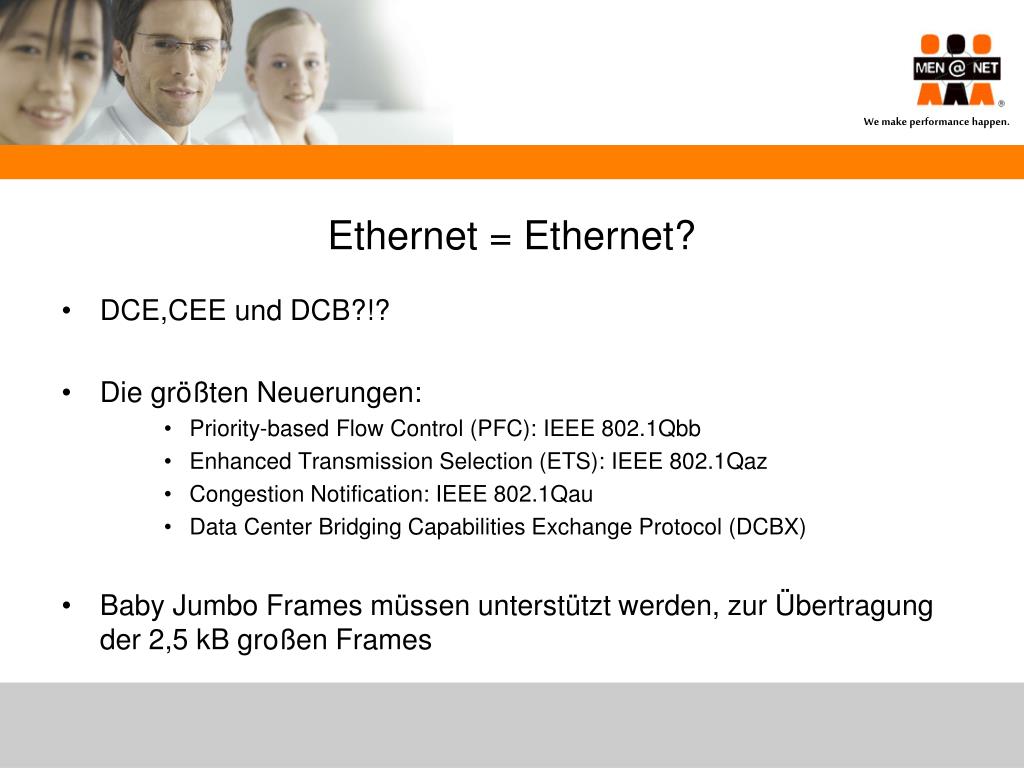

  13. Ethernet = Ethernet? • DCE,CEE und DCB?!? • Die größten Neuerungen: • Priority-based Flow Control (PFC): IEEE 802.1Qbb • Enhanced Transmission Selection (ETS): IEEE 802.1Qaz • Congestion Notification: IEEE 802.1Qau • Data Center Bridging Capabilities Exchange Protocol (DCBX) • Baby Jumbo Frames müssen unterstützt werden, zur Übertragung der 2,5 kB großen Frames

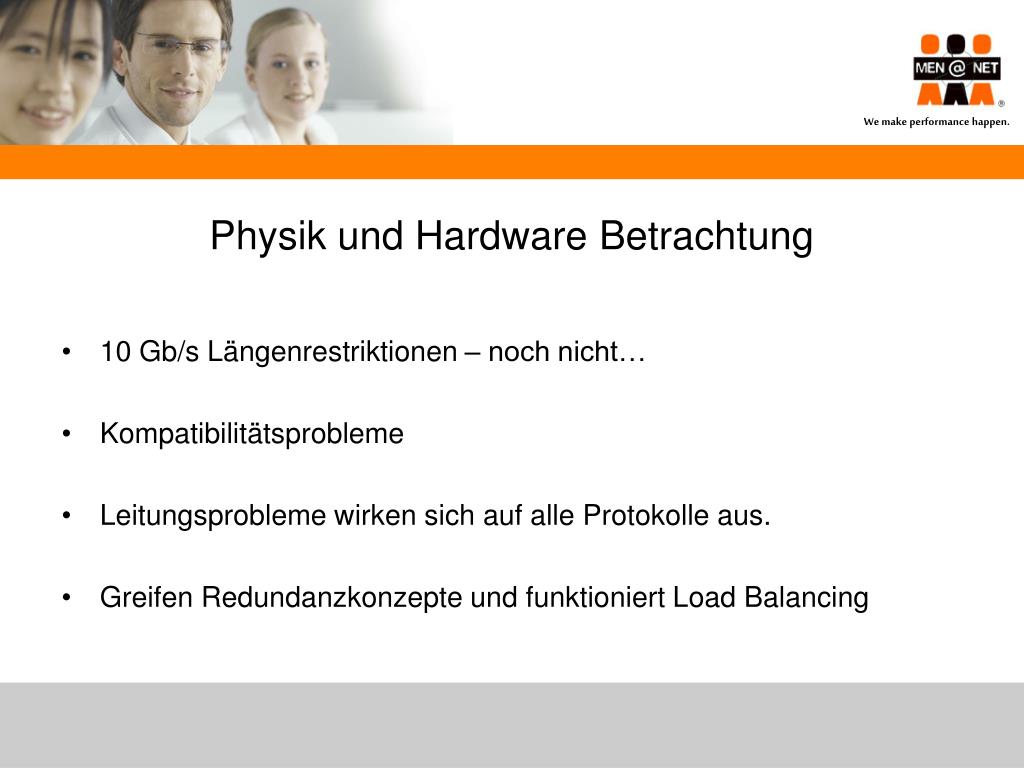

  14. Physik und Hardware Betrachtung • 10 Gb/s Längenrestriktionen – noch nicht… • Kompatibilitätsprobleme • Leitungsprobleme wirken sich auf alle Protokolle aus. • Greifen Redundanzkonzepte und funktioniert Load Balancing

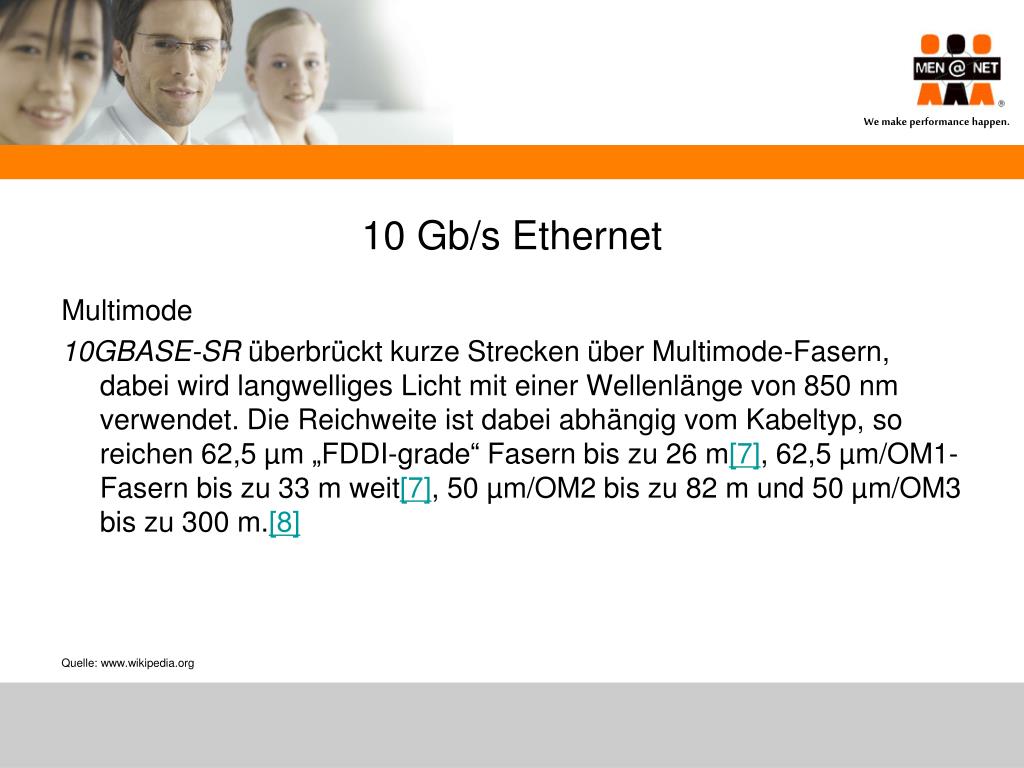

  15. 10 Gb/s Ethernet Multimode 10GBASE-SR überbrückt kurze Strecken über Multimode-Fasern, dabei wird langwelliges Licht mit einer Wellenlänge von 850 nm verwendet. Die Reichweite ist dabei abhängig vom Kabeltyp, so reichen 62,5 µm „FDDI-grade“ Fasern bis zu 26 m[7], 62,5 µm/OM1-Fasern bis zu 33 m weit[7], 50 µm/OM2 bis zu 82 m und 50 µm/OM3 bis zu 300 m.[8] Quelle: www.wikipedia.org

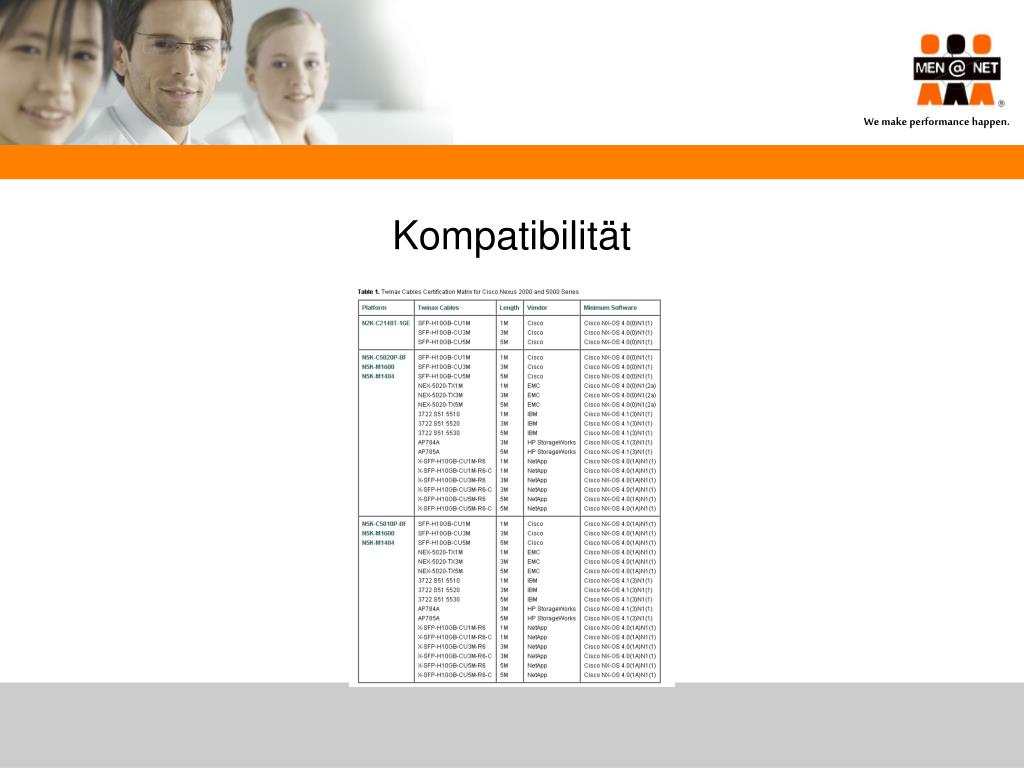

  16. Kompatibilität

  17. Konzeptbetrachtung • Die Abhängigkeiten werden größer • Sowohl TCP/IP Verkehr, als auch FC teilen sich die Verbindung • Verantwortlichkeiten müssen definiert und berücksichtigt werden • Wer überwacht die Kompatibilität? • Wer führt Firmwareupdates durch? • Einheitliche Dokumentation und Namensvergabe • Wie wirken sich LAN/SAN Probleme auf die anderen Protokolle aus? • Welche Netzstrukturen setzen sich durch?

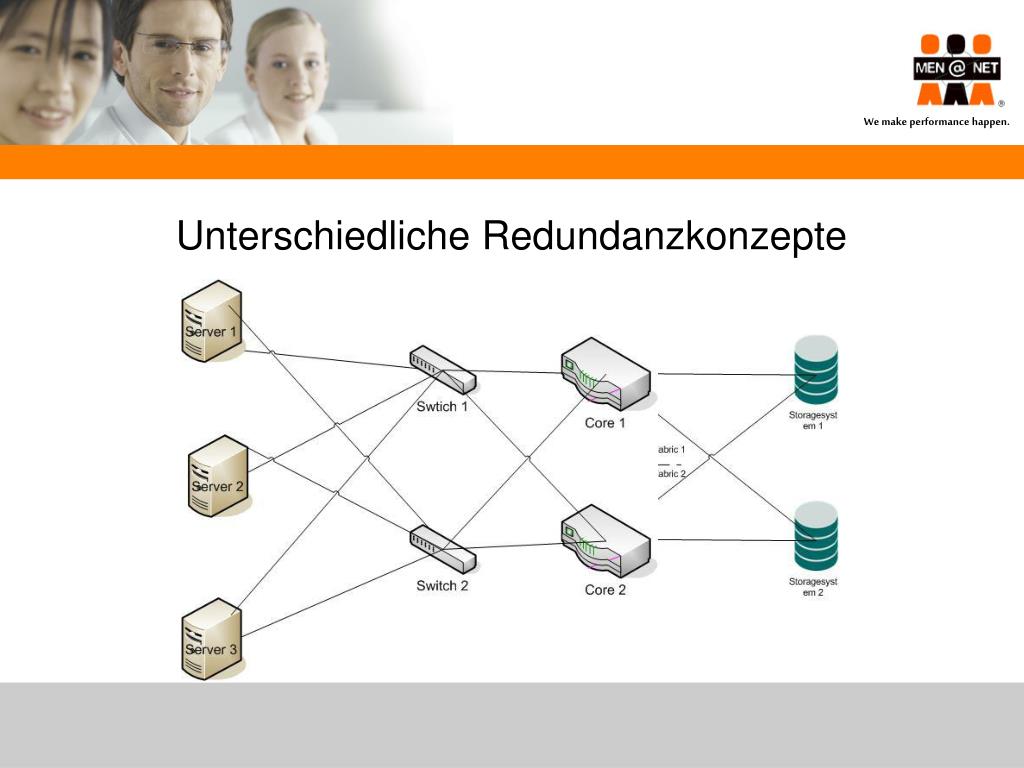

  18. Unterschiedliche Redundanzkonzepte

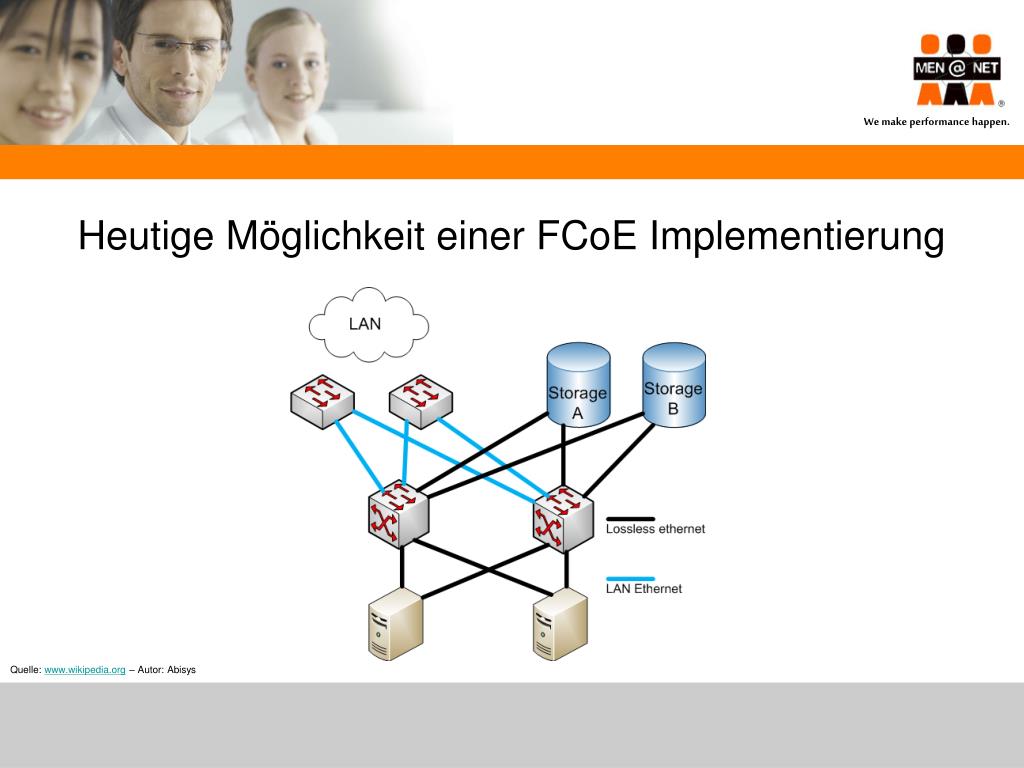

  19. Heutige Möglichkeit einer FCoE Implementierung Quelle: www.wikipedia.org – Autor: Abisys

  20. Anwenderbetrachtung • Portshutdown auf einem FCoE Link kann fatale Folgen haben • Konfiguration von FCoE setzt sich aus beiden Welten zusammen • Dieses Wissen muss aufgebaut werden • Verantwortlichkeit • Wer konfiguriert was und ist für den Betrieb zuständig?

  21. Vorhandene Analysemöglichkeiten • Xgig Analyzer • DuplexKoppler/TAPs • Herstellerspezifische Tools

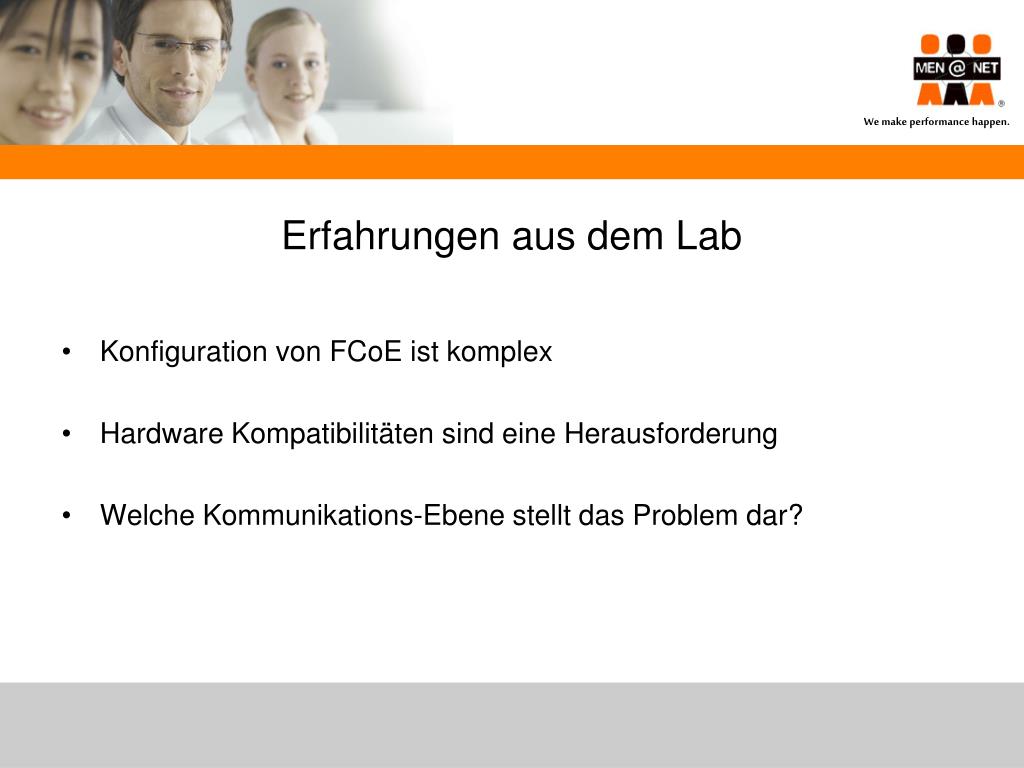

  22. Erfahrungen aus dem Lab • Konfiguration von FCoE ist komplex • Hardware Kompatibilitäten sind eine Herausforderung • Welche Kommunikations-Ebene stellt das Problem dar?

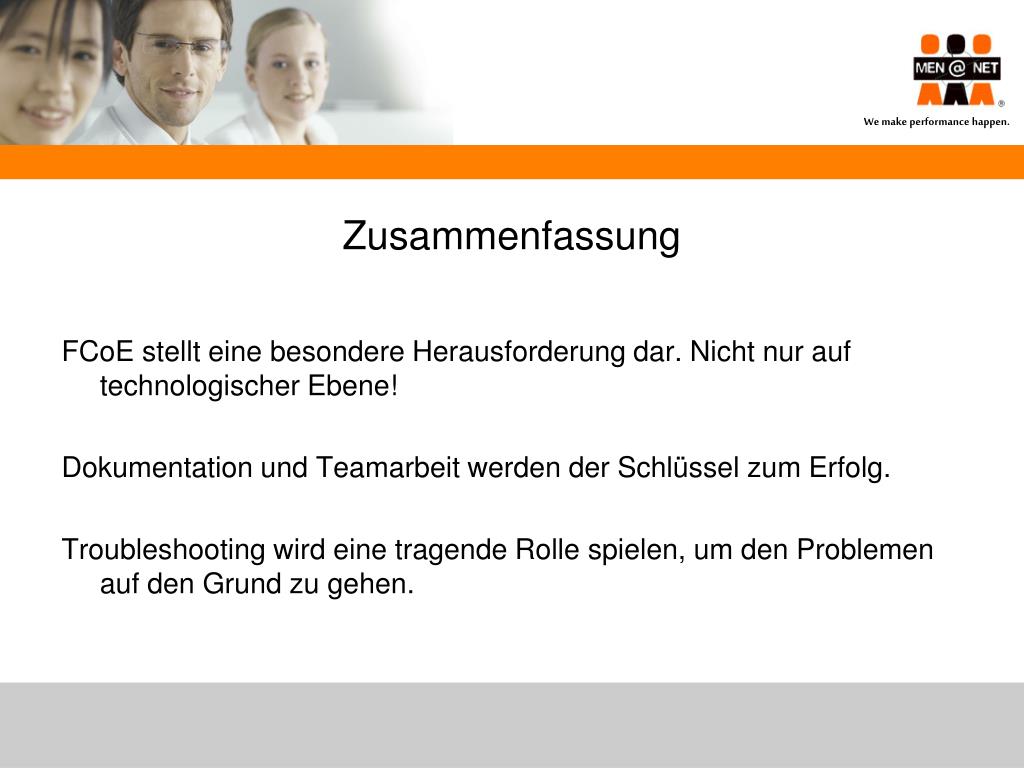

  23. Zusammenfassung FCoE stellt eine besondere Herausforderung dar. Nicht nur auf technologischer Ebene! Dokumentation und Teamarbeit werden der Schlüssel zum Erfolg. Troubleshooting wird eine tragende Rolle spielen, um den Problemen auf den Grund zu gehen.

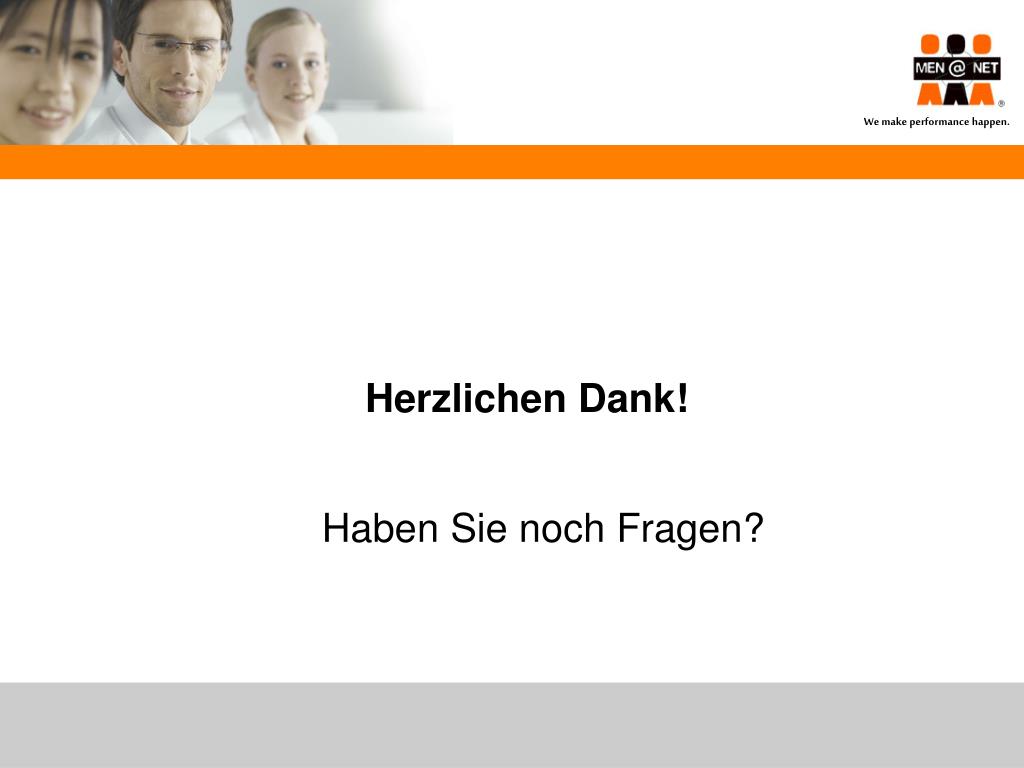

  24. Herzlichen Dank! • Haben Sie noch Fragen?
