Level1 nat

تنظیم مودم Level1 به حالت NAT

[AD-14-TB-23-02-93]


Level1 nat

بعد از نصب مودم IP پیش فرضی که روی کارت شبکه می بینید 192.168.1.100 می باشد.برای دیدن وضعیت کارت شبکه وارد control panel-network connection شده و روی Local Area Connection دوبار کلیک نمایید.در قسمت Support میتوانید IPرا مشاهده نمایید.


Level1 nat

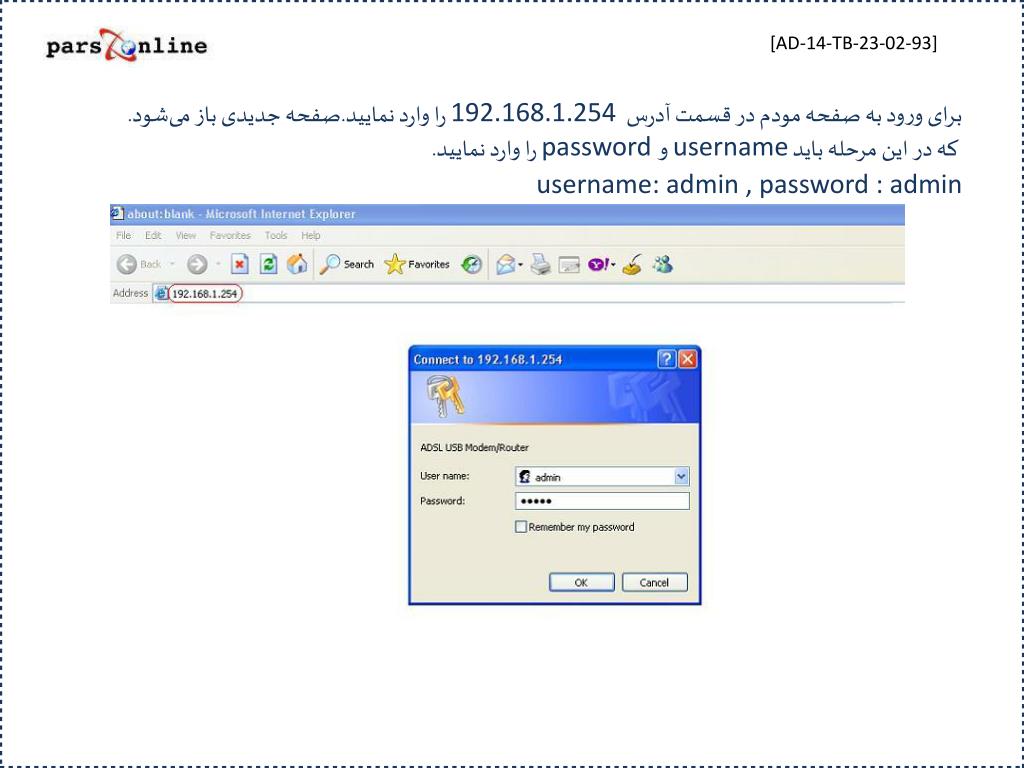

برای ورود به صفحه مودم در قسمت آدرس 192.168.1.254 را وارد نمایید.صفحه جدیدی باز می‌شود. که در این مرحله باید username وpassword را وارد نمایید.username: admin , password : admin


Interface setup
وارد منوی آدرس Interface setup شوید


Vpi 0 ppoe ppoa

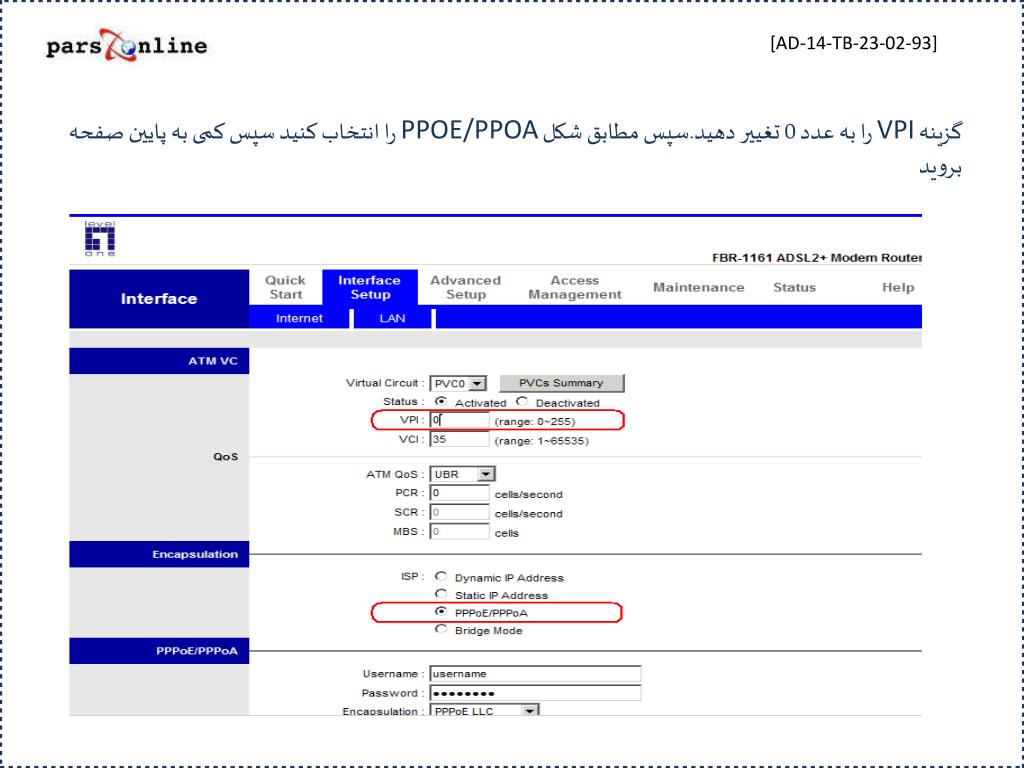

گزینه آدرس VPI را به عدد 0 تغییر دهید.سپس مطابق شکل PPOE/PPOA را انتخاب کنید سپس کمی به پایین صفحه بروید


Level1 nat

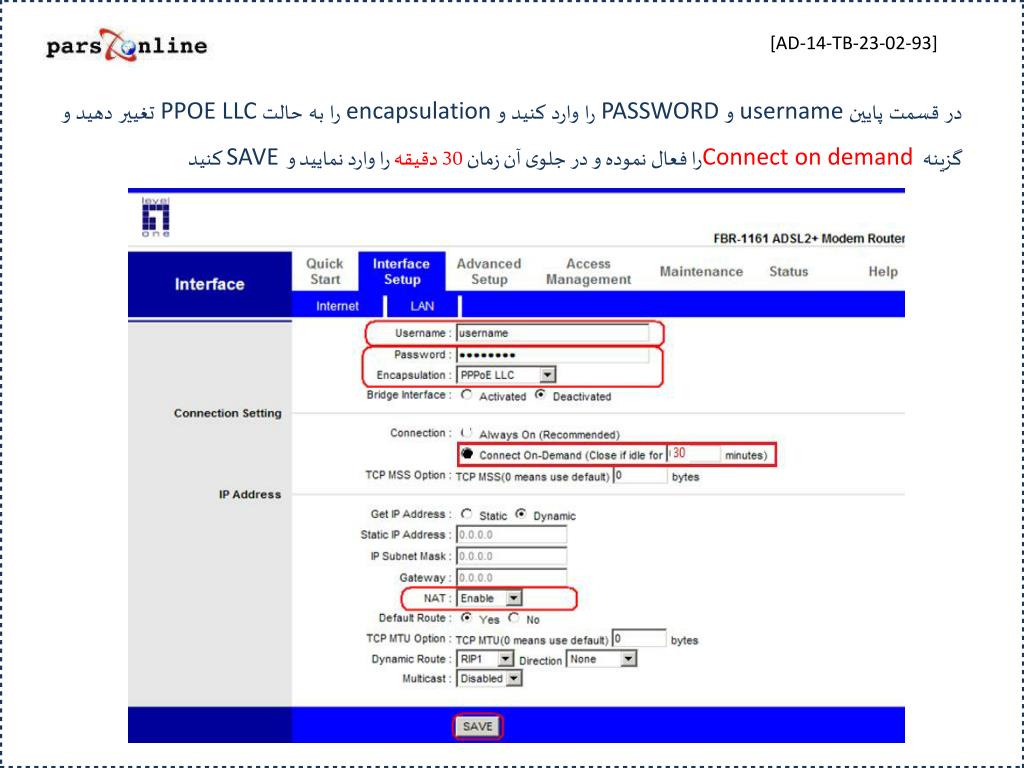

در قسمت پایین آدرس username و PASSWORD را وارد کنید و encapsulation را به حالت PPOE LLC تغییر دهید و گزینه Connect on demand را فعال نموده و در جلوی آن زمان 30 دقیقه را وارد نمایید و SAVE کنید


Level1 nat

در مرحله بعد باید آدرس Firewall غیر فعال شود. پس به قسمت Advanced Setup رفته و در بخش Firewall آنرا Disable کنید و تنظیمات را مجددا ذخیره نمائید.


Access management acl interface both
بعد از آن وارد قسمت آدرس Access Management بخش ACL شده و Interface=Both را انتخاب کنید و سپس تغییرات را ذخیره نمایید.


Status ip
بعد از انجام تنظیمات می توانید با ورود به قسمت Status وضعیت کنونی IP را مشاهده نمایید.


Network connection
مجددا به ورود به قسمت Network Connection رفته تنظیمات را به حالت اول برگردانید.


Level1 nat
موفق باشید ورود به قسمت
