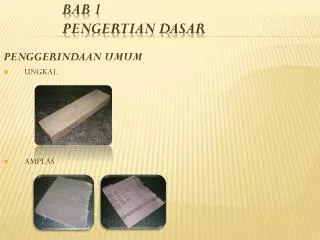

  1. PENGGERINDAAN UMUM • UNGKAL • AMPLAS BAB 1 PENGERTIAN DASAR

  2. PENGERTIAN PENGGERINDAAN • PENGGERINDAAN Adalah suatu proses pemindahan material dengan menggunakan alat potong yang mempunyai beribu – ribu sisi potong • PRINSIP KERJA • TUJUAN ` Proses penggerindaan alat potong / benda kerja yang bergerak menuju batu gerinda yang berputar Menghasilkan alat potong yang tajam sehingga bila digunakan untuk pemotongan / penyayatan bisa benda kerja yang sesuai tuntutan.

  3. JENIS ALAT POTONG YG DIHASILKAN ISO 6 R1616 / ISO 6 R2020 ISO 6 R1616 / ISO 6 R2020 ISO 6 R1616 / ISO 6 R2020

  4. PAHAT ULIR METRIS HSS 600 PAHAT UNDERCUT END MILL / SHELL END MILL CUTTER

  5. BAB 2 MESIN GERINDA GREAT D1

  6. BAGIAN-BAGIAN MESIN GD1 • SPINDLE UTAMA Merupakan bagian yang paling penting dari mesin Great D1 karena sebagai tempat berputarnya batu gerinda Batu Gerinda. • HEAD SUMBU PUTAR

  7. Dibagian head ini ada 3 sumbu putar yang dapat diputar kearah yang berbeda yaitu : • MOTOR Sumbu Putar Bawah Sumbu putar tengah Sumbu putar atas Motor Blower Motor Spindle

  8. TRANSMISI SABUK • CONTROL PANEL Merupakan bagian mesin yang menghubungkan motor penggerak dengan yang digerakkan. Pada mesin Great D1 menggunakan Transmisi Sabuk. Emergency Saklar Utama Tombol Blower Tombol Off Tombol On (Clockwise) Tombol On (Counter Clockwise)

  9. GREIF

  10. BAGIAN-BAGIAN MESIN GREIF • SPINDLE Hampir sama dengan Great D1 Spindle di mesin Greif berfungsi sebagai tempat berputarnya batu gerinda.

  11. TABLE CONTROL PANEL Bagian dari mesin yang berfungsi untuk meletakkan alat potong yang sudut kemiringannya sudah disetting 80 sebagai sudut bebas. Tombol Motor Cooling Tombol RPM 1 Tombol RPM 2 Saklar Utama

  12. SAKLAR COOLING TEMPAT COOLING

  13. Mesin Vitax Ini Biasanya digunakan untuk mengasah Twist Drill / Bor. Batu Gerinda yang biasa digunakan adalah Batu Gerinda Silicon Carbide yang berwarna hitam. VITAX

  14. Mesin Vitax ini biasa digunakan untuk meroughing pahat / alat potong, Batu Gerinda yang digunakan yang berada di sebelah kiri, yang biasa digunakan adalah Silicon Carbide yang berwarna hijau. Untuk Batu Gerinda yang sebelah kanan dipasang batu Gerinda Diamond, Digunakan untuk pembuatan Sudut bebas 50 VITAX ROUGHING

  15. BERDASARKAN FUNGSI UNTUK MENGASAH PAHAT ISO BAB 3 AKSESORIS MESIN GERINDA VICE BAVEL TRANSFER

  16. BAVEL PROTACTOR PARAREL BLOCK WHEEL MOUNTING

  17. BERDASARKAN FUNGSINYA UNTUK MENGASAH CUTTER INDEXING HEAD TILTING PLATE

  18. GEAR FOR INDEXING HEAD SHORT ARBOR

  19. COLLET SLEEVE ARBOR ARBOR SPANNER
