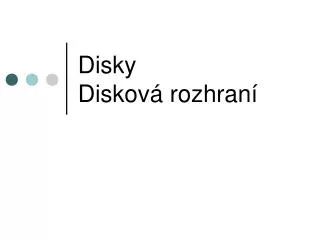

  1. DiskyDisková rozhraní

  2. Pevný disk • Rok 1956

  3. Fyzická struktura disku

  4. Organizace dat • Organizace do stop • Každá stopa má několik sektorů (adresace u ATA – LBA) • Možnost rozdělení na diskové oddíly • Technologie RAID pro lepší bezpečnost

  5. Technologie zápisu

  6. SSD

  7. Výhody: • Nižší spotřeba • Nižší čas na alokaci dat • Vyšší přenosové rychlosti • Lehčí, tišší, odolnější • Omezená životnost • Přístup OS jako ke klasickým HDD => snížení výkonu Nevýhody:

  8. ATA (IDE, AT Attachment)

  9. ATA-1 • Přenosové režimy: • PIO (max. 8,3MB/s) • DMA (max. 8,3MB/s) • MDMA (max. 4,2MB/s) • Komunikace zařízení označovaných jako master a slave

  10. ATA-2 (EIDE) • Přenosové režimy: • PIO (max.16,6MB/s) • MDA (max. 16,6MB/s) • Blokový přenos • Autodetekce • Podpora LBA

  11. ATA-3 • Přenosové režimy: • DMA (max. 8,3MB/s) • Zavádí tzv. S.M.A.R.T.

  12. ATA-4 (ATAPI) • Přenosový režim: • UDMA (max. 33,3MB/s) • 80 žilový kabel • Sada instrukcí pro CompactFlash ATA-5 • Přenosové režimy: • UDMA (max. 66,7MB/s) • CompactFlash konektor

  13. ATA-6 • Přenosové režimy: • UDMA (max. 100MB/s) • 48bitové LBA • Přenosové režimy: • UDMA (max. 133MB/s) • Definice SATA ATA-7

  14. SATA • Rozhraní AHCI (Hot Plug, NCQ) • 7 vodičů • Full-duplex • Nízké napěťové úrovně

  15. NCQ

  16. SATA1 • Rok 2000 • Přenosová rychlost: max. 150MB/s • Přenosová rychlost: max. 300MB/s • Přenosová rychlost: max. 600MB/s SATA2 SATA3
