  1. Vnitřní detektorSCT FWD J. Brož, Z. Doležal, P. Kodyš, P. Kubík, I. Wilhelm Technici: J. Černý, J. Švejda Studenti: Z. Broklová, P. Řezníček, O. Kepka UK MFF Z. Doležal

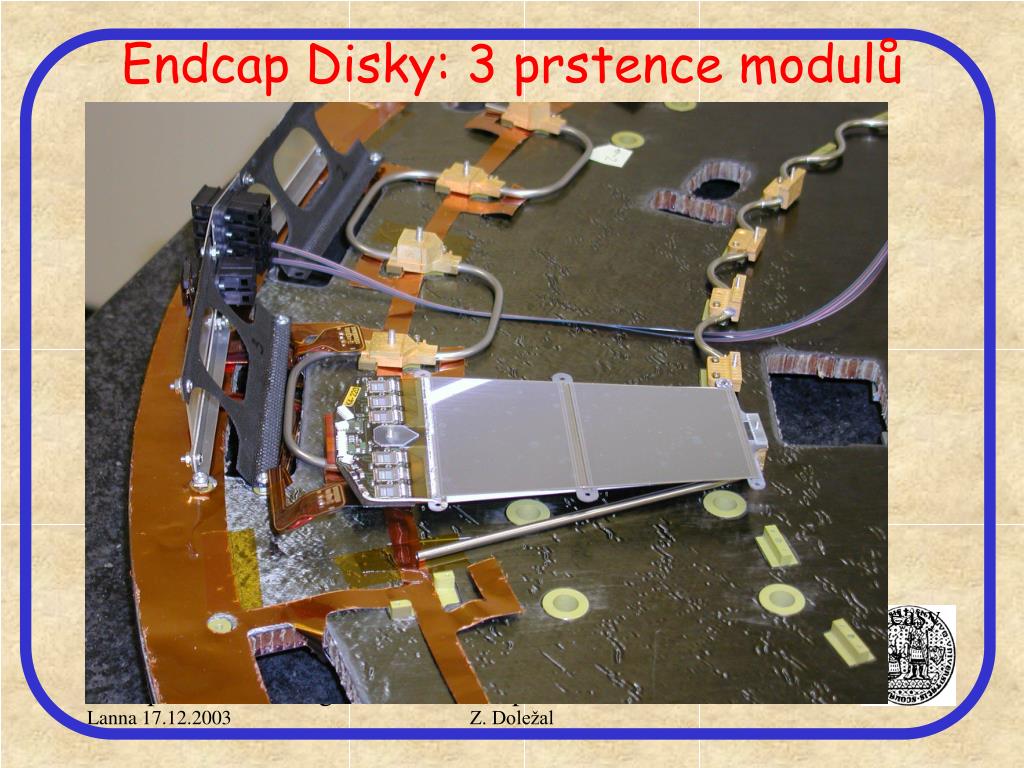

  2. Endcap Disky: 3 prstence modulů cooling block • 9 disks in each endcap, ~1.2m diameter CF structure • 132 detector modules on a full disk, 1976 endcap modules in total • modules have central mounting and cooling pointmodule overlap easy • each module serviced by a power tape and 3 optical fibres • evaporative cooling circuits serve up to 13 modules outer modules middle modules(on backside) power tapes inner modules Z. Doležal

  3. hybrid connected to sensors only by fanins  thermal split 12 ABCD3TAbinary read-out chips (DMILL) strip direction hybrid:flex circuit on carbon-carbon strip direction End Cap modul: schéma Z. Doležal

  4. End Cap: infrastruktura Z. Doležal

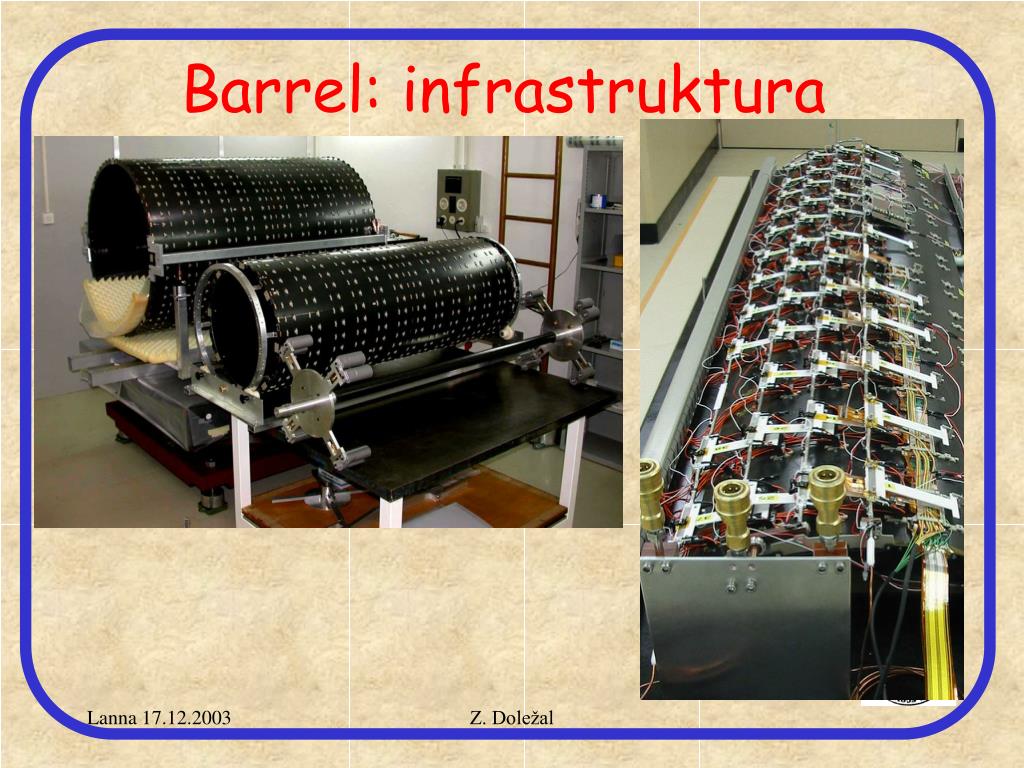

  5. Barrel: infrastruktura Z. Doležal

  6. End Cap modul: produkce 2001: • problémy se stabilitou (K4), vývoj K5 2002 • Konstrukce, testování a ozařování 20 modulů • srpen: Final Design review (FDR) • irradiated modules fail the S/N specs • prosinec: Final Design review II • Výsledky uspokojivé, lze začít objednávat 2003 • Série 200 modulů: problémy se součástkami • Certifikace většiny pracovišť • Vyrobeno ca 70 modulů Z. Doležal

  7. Aktivity MFF Vývoj a výroba end-cap modulů • elektrické vlastnosti modulů • kalibrace (kalibrace modulů testbeamu) • měření šumu LV0 karet • detekční vlastnosti modulů • měření stripových modulů na svazku, příprava CTB • měření modulů pomocí beta zářičů a laseru • simulace odezvy modulů (GEANT4 + ATHENA) pro CTB • zajištění kvality modulů (QA) • definování a koordinace QA v celém End-Cap • organizace certifikace všech pracovišť • budování a certifikace domácího pracoviště pro QA Studium detekčních schopností vnitřního detektoru pro B-fyzikální procesy Z. Doležal

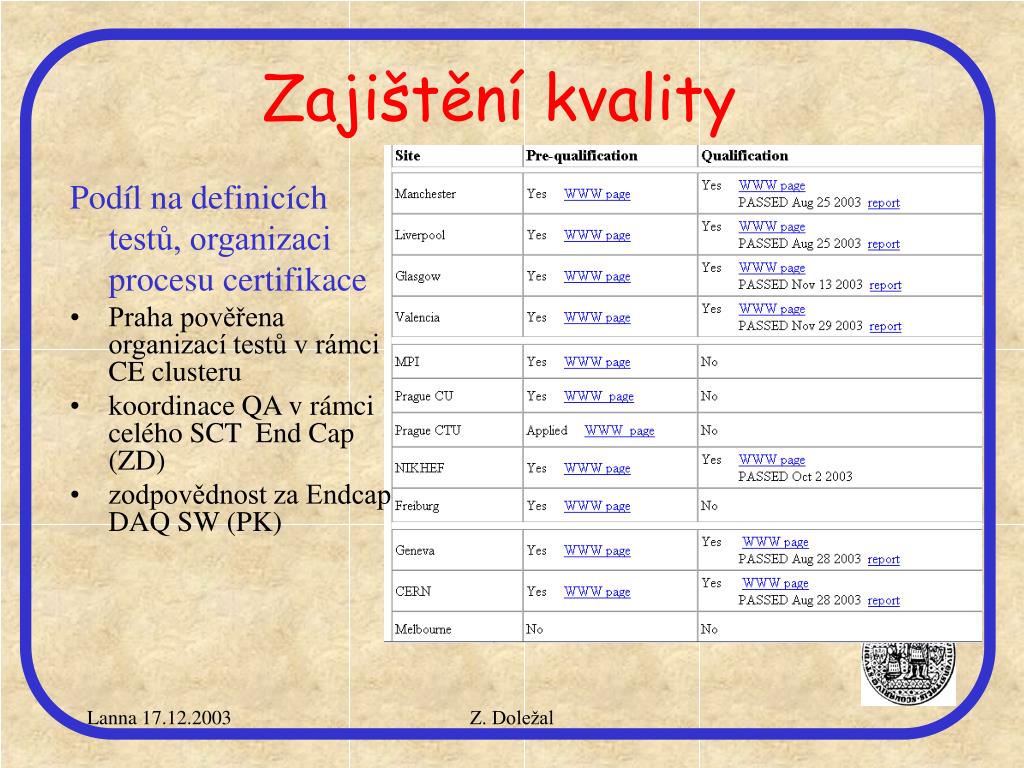

  8. Zajištění kvality Podíl na definicích testů, organizaci procesu certifikace • Praha pověřena organizací testů v rámci CE clusteru • koordinace QA v rámci celého SCT End Cap (ZD) • zodpovědnost za Endcap DAQ SW (PK) Z. Doležal

  9. Kontrola kvality: testy modulů Vybudování pracoviště na testování a zahořování modulů • Čistá místnost v provozu (třída 10 000) • DAQ systém (Win2000, NI PCI-VME, Root) v provozu • DCS: napájení, chlazení, monitorování v provozu • zářič+trigger - funkční • laser + XY posuv – funkční • několik set hodin provozu bez větších problémů  Úspěšná předcertifikace září 2003 Z. Doležal

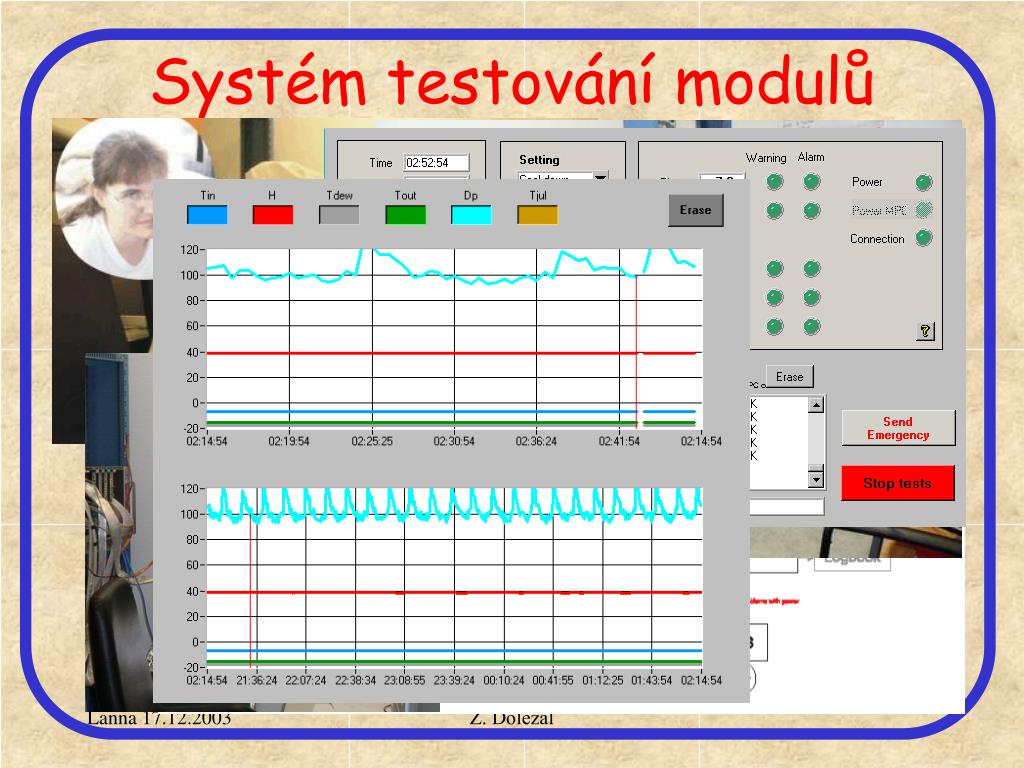

  10. Systém testování modulů Z. Doležal

  11. Měření na svazku 2003 Údržba a obsluha triggerovacího systému pro svazek H8 na SPS (vyroben v r. 2000 na MFF) Účast na měření • charakterizace modulů před svazkem • program měření • směny Z. Doležal

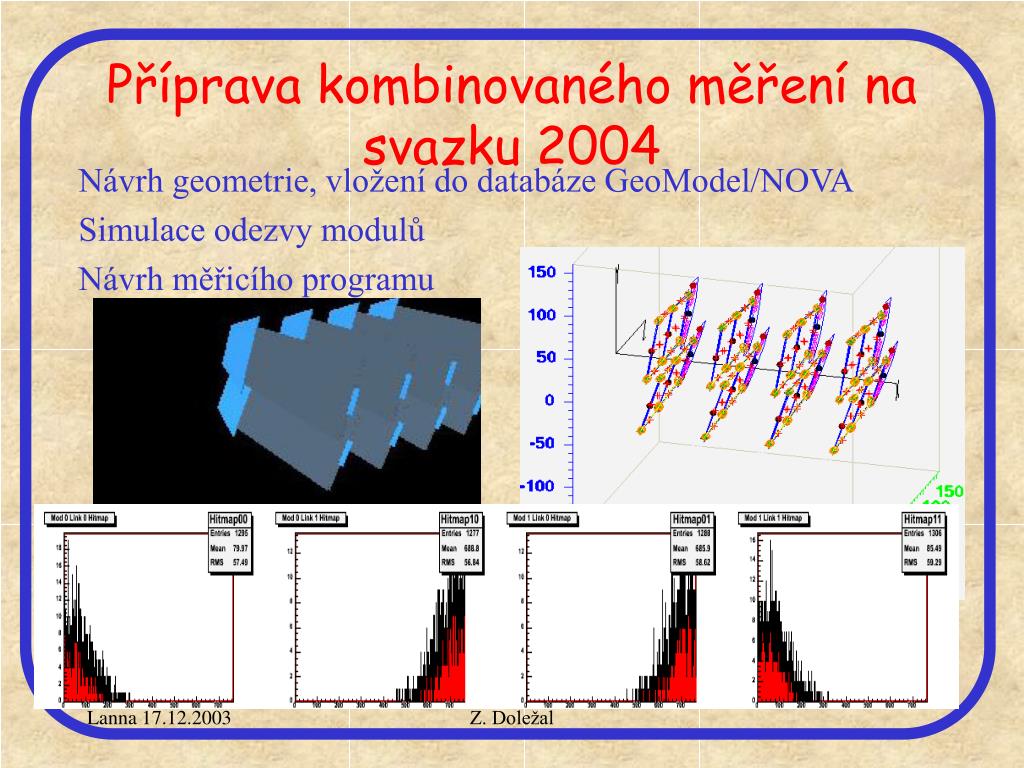

  12. Příprava kombinovaného měření na svazku 2004 Návrh geometrie, vložení do databáze GeoModel/NOVA Simulace odezvy modulů Návrh měřicího programu Z. Doležal

  13. Testování pomocí laseru Metodika • Vyvinuta P.Ř v CERNu, instalována poté v Praze • 650 nm laser z ČVUT, stopa ca 10 mikronů Z. Doležal

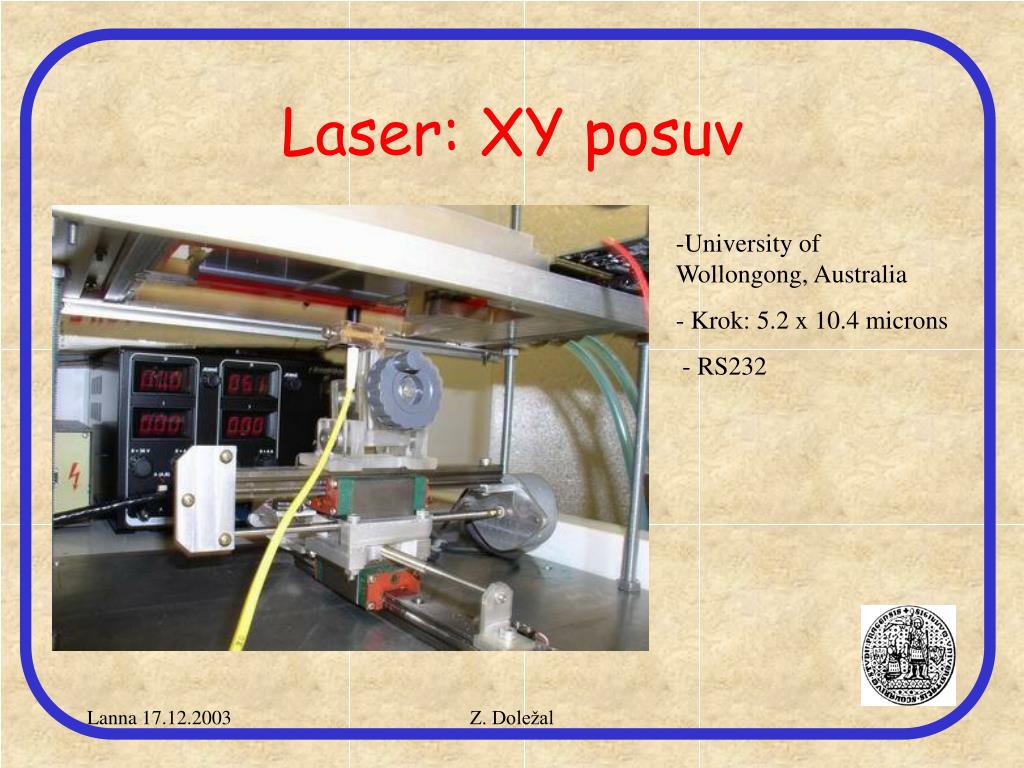

  14. Laser: XY posuv • University of Wollongong, Australia • Krok: 5.2 x 10.4 microns - RS232 Z. Doležal

  15. Výsledky Kontrola korespondence strip-R/O kanál Laser spot on the module Laser spot Z. Doležal

  16. Polohové rozlišení Poloha laseru – detekovaná poloha - reziduály (mikrony) Z. Doležal

  17. Amplituda, mezistripová odezva Fine eta scan (nonius-like) Step slightly bigger than eta Sum of 3 strips left strip middle strip right strip Z. Doležal

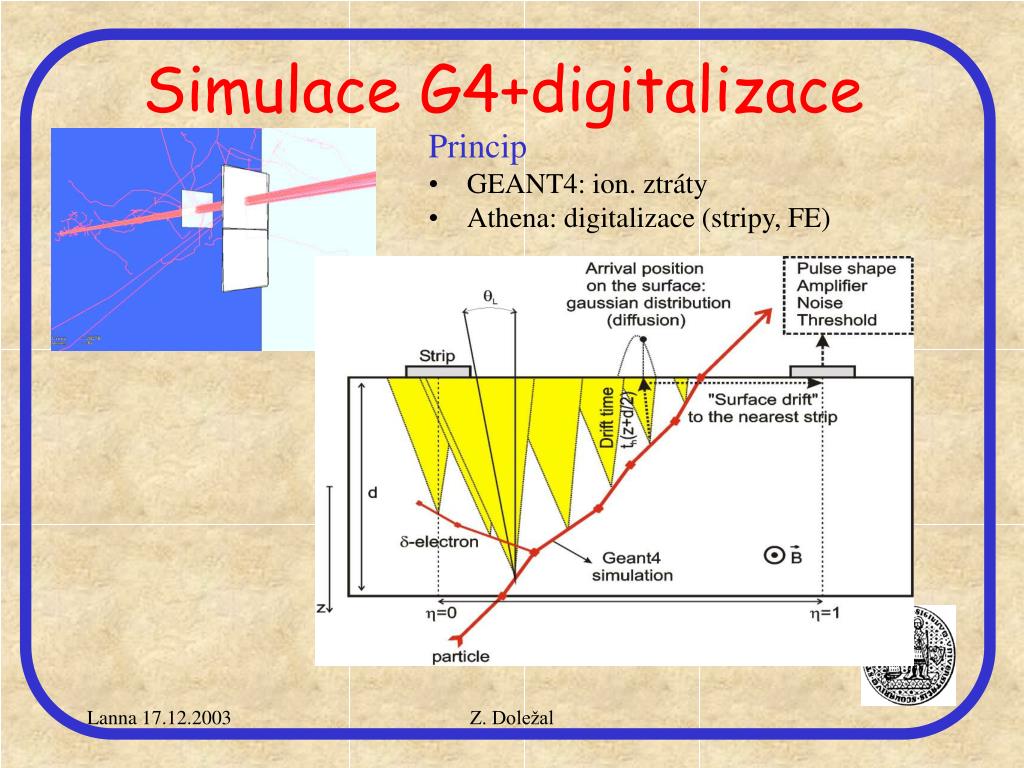

  18. Simulace G4+digitalizace Princip • GEANT4: ion. ztráty • Athena: digitalizace (stripy, FE) Z. Doležal

  19. simulation beam tests + geometrical model Beam tests simulation – angular and bias dependence Z. Doležal

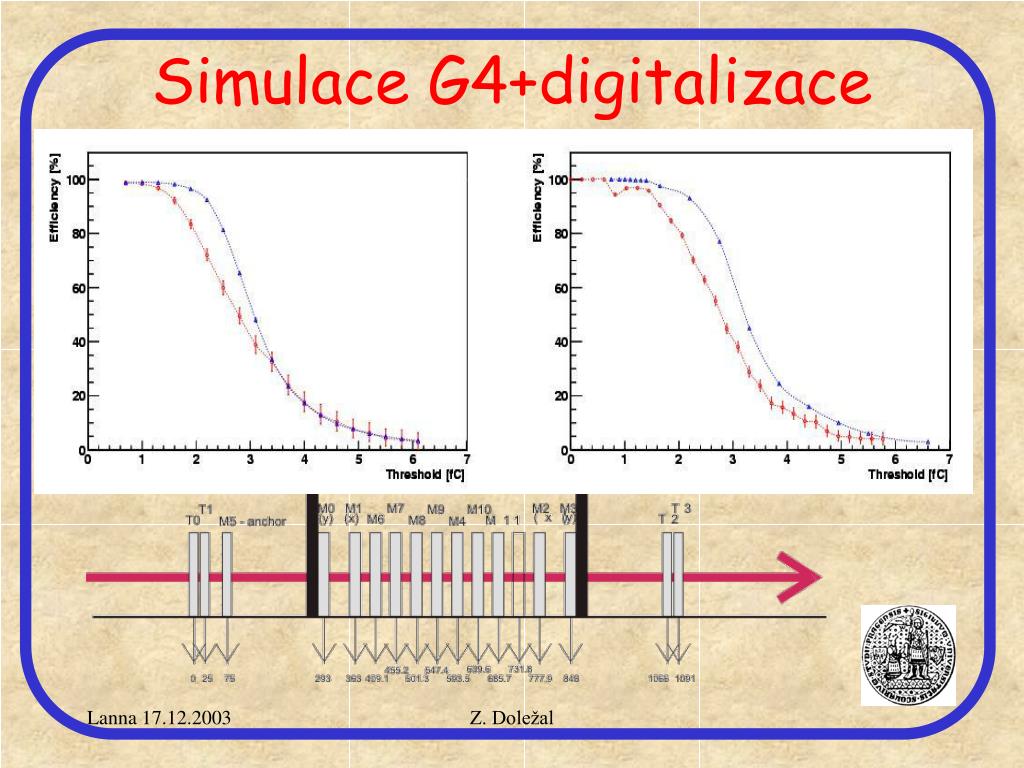

  20. Simulace G4+digitalizace Motivace • Srovnání beta a TB Z. Doležal

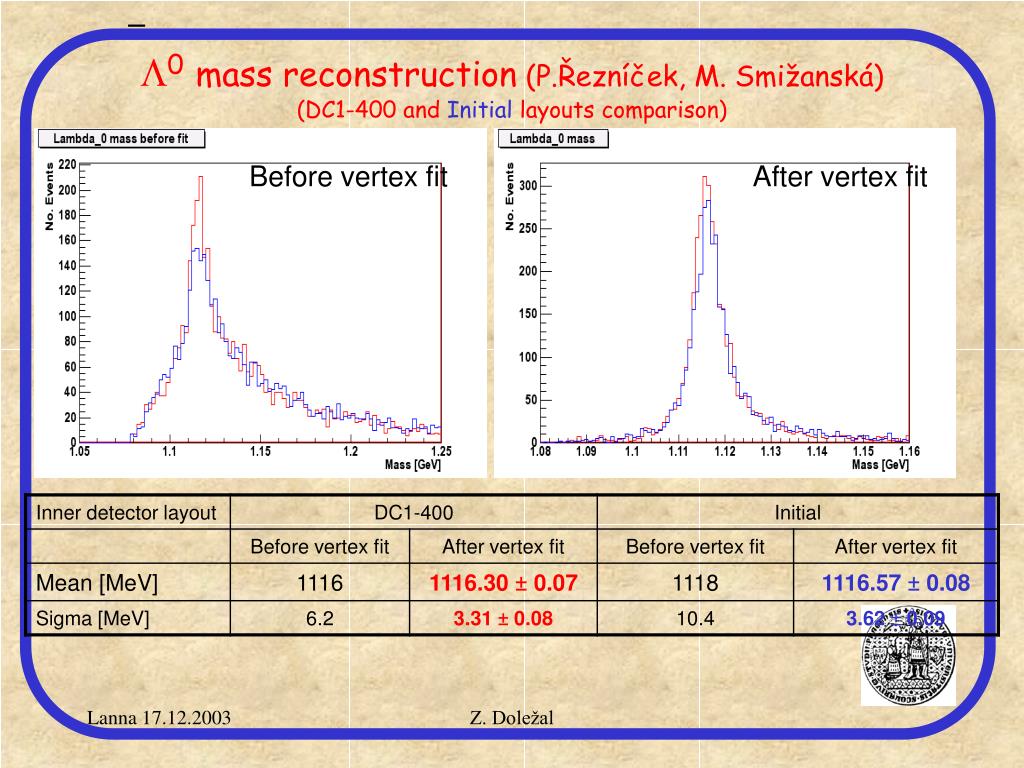

  21. L0mass reconstruction(P.Řezníček, M. Smižanská)(DC1-400 and Initial layouts comparison) Before vertex fit After vertex fit Z. Doležal

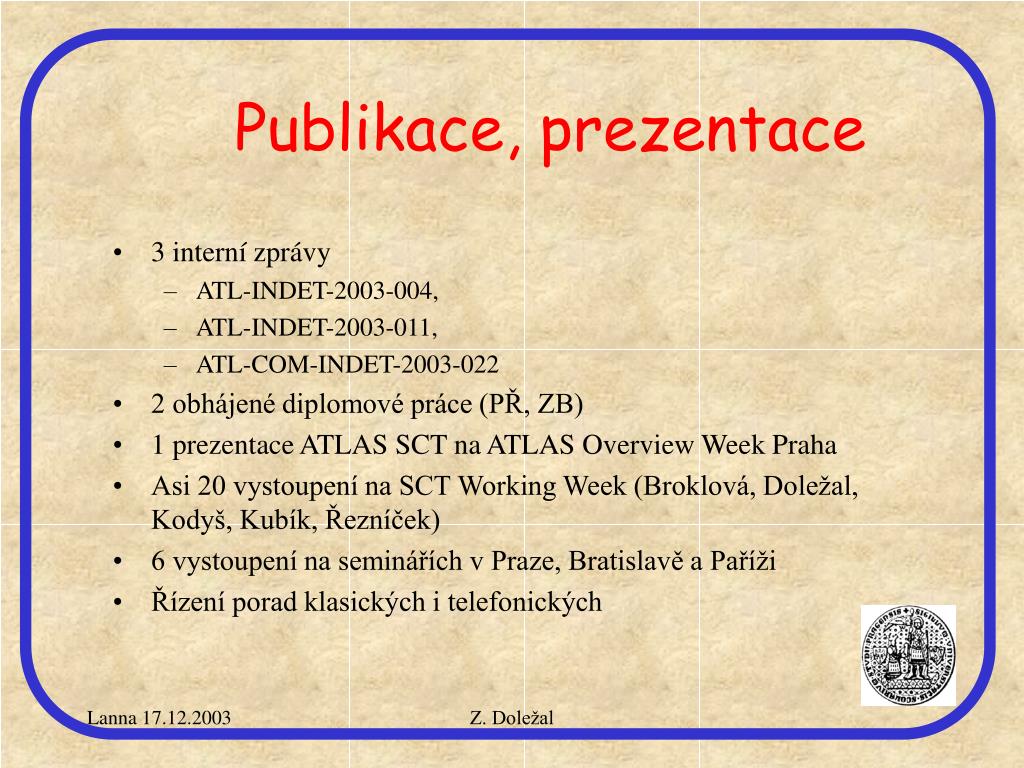

  22. Publikace, prezentace • 3 interní zprávy • ATL-INDET-2003-004, • ATL-INDET-2003-011, • ATL-COM-INDET-2003-022 • 2 obhájené diplomové práce (PŘ, ZB) • 1 prezentace ATLAS SCT na ATLAS Overview Week Praha • Asi 20 vystoupení na SCT Working Week (Broklová, Doležal, Kodyš, Kubík, Řezníček) • 6 vystoupení na seminářích v Praze, Bratislavě a Paříži • Řízení porad klasických i telefonických Z. Doležal

  23. Plány na rok 2004 Certifikace QA pracoviště (leden) Zahájení ověřování kvality modulů (½z ca 400) Kombinovaný test beam: Simulace, měření, analýza Laserové testy Z. Doležal
