Presentation Transcript

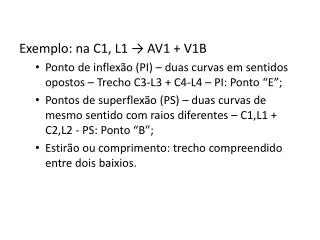

  1. Exemplo: na C1, L1 → AV1 + V1B • Ponto de inflexão (PI) – duas curvas em sentidos opostos – Trecho C3-L3 + C4-L4 – PI: Ponto “E”; • Pontos de superflexão (PS) – duas curvas de mesmo sentido com raios diferentes – C1,L1 + C2,L2 - PS: Ponto “B”; • Estirão ou comprimento: trecho compreendido entre dois baixios.

  2. Perfil “em degraus” A maior fossa – curva com menor raio (considerando R2) – V2 Fossas: V1, V2, V3, V4 Baixios: A e B, D, E, F Estirão: L1 (A-B), L2 (B-D), L3 (D-E), L4(E-F) (lado externo)

  3. FIGURA 29: Representação em Planta Baixa de Baixios e Fossas – Linha Talvegue

  4. Metodologia adotada: • Decomposição do rio em 17 curvas com 14 pontos de inflexão e 3 de superflexão com L médio de 1350m. • Medição: • Em varias ST’s, a maior profundidade (h); • Os resultados mostraram que h seguia uma lei geral de periodicidade, ela crescia a partir de um ponto (baixio), atingia em outro ponto o máx. (fossa), decrescia para outro baixio e assim sucessivamente (perfil da linha do talvegue “em degraus”).

  5. Comparando os estirões com as curvas ele reconheceu uma correlação entre os dois: a) O baixio corresponde ao ponto de inflexão ou superflexão deslocada para jusante em média 253m ou seja, do Lmédio. b) A fossa correspondente ao vértice da curva e está deslocada para jusante cerca de do Lmédio, 304 m. c) A fossa é mais profunda quanto maior for à curvatura (menor raio).

  6. Relação geométrica entre grandezas da calha: Exemplos: Paraíba do Sul Seção 1: (Santa Branca – final do trecho superior)

  7. Seção 2: (Campos - final do trecho inferior) Relação entre as grandezas geométricas das duas ST’s:

  8. FIGURA 30: Posicionamento do Vértice e do Baixio: Planta e Corte

  9. Para o vértice (Profundidade do Vértice) C=1/R .: Onde: C=curvatura do vértice em Km; H=profundidade do vértice em m. • Para o baixio (Profundidade do Baixio): • Hbaixioresulta das curvas que precedem o baixio.
