le charg de consignation

BC

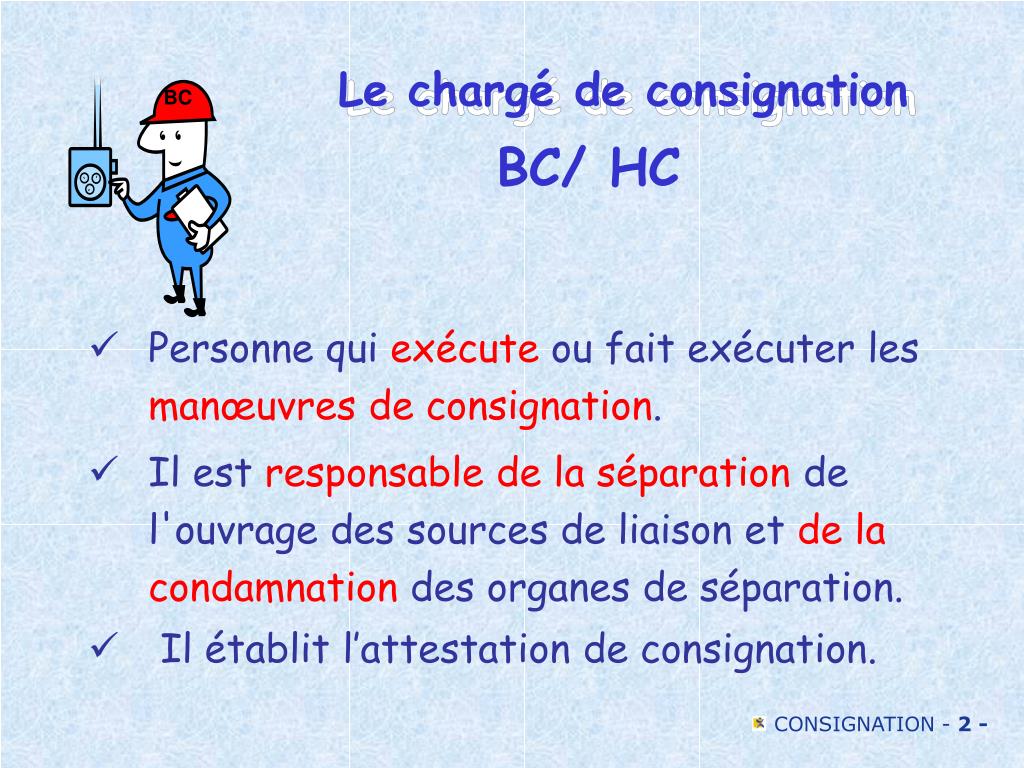

Le chargé de consignation

BC/ HC

  • Personne qui exécute ou fait exécuter les manœuvres de consignation.
  • Il est responsable de la séparation de l'ouvrage des sources de liaison et de la condamnation des organes de séparation.
  • Il établit l’attestation de consignation.
principes fondamentaux de la consignation
Principes fondamentaux de la consignation
  • Séparation de l'ouvrage des sources de tension
  • Condamnation ( en position d'ouverture)
  • Identification
  • Vérification de l'absence de tension ( VAT ), suivie éventuellement de le mise à la terre et en court-circuit ( MALT + CCT ).

Penser à la dissipation des énergies !

premi re phase la separation de l ouvrage
Première phase LA SEPARATION DE L’OUVRAGE
  • Les organes de séparation:
  • sectionneurs
  • prises de courant
  • retrait de fusibles
  • appareils débrochables
  • appareils de commande,
    • de protection
    • ou de coupure d'urgence
deuxi me phase la condamnation
Deuxième phase LA CONDAMNATION

En position d’ouverture:

  • Immobilisation de l'organe
  • Signalisation et dispositif de verrouillage ( cadenas ou serrure )
  • Sur des ouvrages en BTA, l'apposition d'une pancarte interdisant la manœuvre du dispositif est admise
troisi me phase l identification de l ouvrage

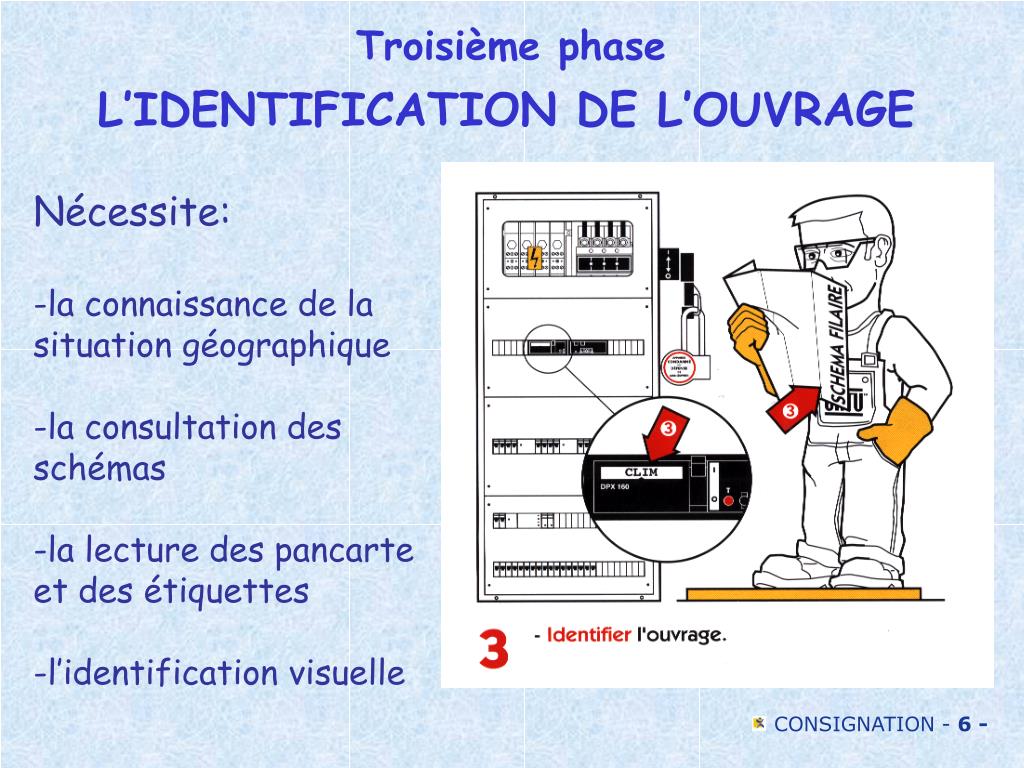

Troisième phaseL’IDENTIFICATION DE L’OUVRAGE
  • Nécessite:
  • la connaissance de la
  • situation géographique
  • la consultation des schémas
  • la lecture des pancarte et des étiquettes
  • l’identification visuelle
quatri me phase la verification d absence de tension vat la mise a la terre
Quatrième phaseLA VERIFICATION D’ABSENCE DE TENSION (VAT) & LA MISE A LA TERRE
  • la VAT se fait près du lieu
  • de travail
  • vérification de l’appareil
  • avant et après la mesure
  • La MALT et CCT doit se
  • faire de part et d’autre de
  • la zone de travail
  • Non obligatoire en BTA
  • sauf en cas de:
  • - Risque de tension induite
  • Risque de ré alimentation
  • Câbles de grandes longueurs
cinqui me phase le balisage
Cinquième phaseLE BALISAGE

A l’aide de banderole,

filets,barrières,…

Il est réalisée dans tous les plans de façon visible

la consignation pour travaux

1- SEPARATION

2- CONDAMNATION

3- IDENTIFICATION

4- VAT - MALT

et CCt

LA CONSIGNATION POUR TRAVAUX

Le chargé de

consignation

réalise les

opérations 1 à 4

Attestation de

Consignation pour

travaux

la consignation en 2 etapes

1- SEPARATION

2- CONDAMNATION

3- IDENTIFICATION

4- VAT - MALT

et CCt

LA CONSIGNATION EN 2 ETAPES

Le chargé de

consignation

réalise les

opérations 1 et 2

Attestation de

première étape

Le chargé de

travaux réalise

les

opérations 3 et 4

cas particuliers
CAS PARTICULIERS
  • Cas des entreprises extérieures
  • Cas du personnel intérimaire: * la fiche de demande précisera la qualification souhaitée et le niveau d'habilitation requis,

* l'entreprise de travail temporaire fournira tous les renseignements utiles

(formation, habilitations précédentes,...)

principes fondamentaux de la deconsignation
PRINCIPES FONDAMENTAUX DE LA DECONSIGNATION
  • L'analyse du risque doit permettre de déterminer le contenu et l'ordre des opérations de déconsignation
  • Exemple: * ouvrir les sectionneurs de mise à la terre et en court-circuit * retirer les écrans protecteurs

* permettre la manœuvre des organes de séparation,...

l autorisation de travail
L’AUTORISATION DE TRAVAIL
  • Document autorisant, en particulier, l'exécution de travaux d'ordre non électrique sur ou au voisinage des ouvrages.
  • Elle est établie suivant les principes de l'attestation de consignation pour travaux.
l autorisation de travail suite
L’AUTORISATION DE TRAVAIL(suite)
  • Elle est remise à la personne à qui est confiée la direction des travaux (chef de chantier) :
    • le chargé de consignation
    • le chargé des travaux dans le cas de travaux d'ordre non électrique,
    • le chargé d'exploitation dans le cas de travaux de voisinage.
slide16

L’AUTORISATION DE TRAVAIL(suite)

  • Elle est complétée par un avis de fin de travail établi sur le même document et rédigé et transmis suivant une procédure similaire.
  • L’autorisation de travail cesse d'être valable dès sa restitution au chargé de consignation ou au chargé des travaux ou au chargé d'exploitation.
