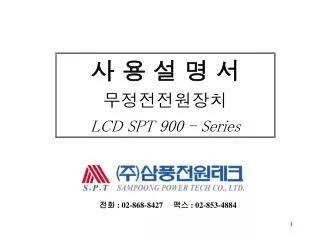

  1. 사 용 설 명 서 무정전전원장치 LCD SPT 900 - Series 전화 : 02-868-8427 팩스 : 02-853-4884

  2. 차례 UPS CONTROLLER 설명서 1. KEY-PAD 설명 2. Display 구성도 설명 3. Display 3-1. Top화면 3-2. 초기화면 3-3. 시스템 동작 상태 3-4. 계측 상태 3-5. 시스템 제어 3-6. 시스템 운영 내역 3-7. 시스템 등록 정보 3-8. 축전지 상태 3-9. 시스템 설정치 변경 4. Event 종류

  3. 1. Key Pad 설명(key-pad모형도) [[Up] Key] 메뉴 선택 및 숫자, 문자 등을 변경할 때 사용됩니다. [[Right] Key] 메뉴 선택 및 커서 이동 시 사용됩니다1 [[Down] Key] 메뉴 선택 및 숫자, 문자 등을 변경할 때 사용됩니다. [[Left] Key] 메뉴 선택 및 커서 이동 시 사용됩니다. [Enter] 경보 내역 [Esc] ~ 시스템 경보 내역에 대한 정보를 Display을 open 시킵니다. ~ 경보음이 발생 할 경우 경보음을 정지시킵니다. ~ 시스템 제어에 대한 Display를 open 시킵니다.(비밀번호입력) 경보 정지 제어 계측 ~ 메뉴 취소 및 상위 메뉴로 복귀 할 때 사용됩니다. ~ 시스템 계측 상태를 보여주는 Display를 open 시킵니다. ~ 설정된 데이터를 입력 시키거나 실행할 때 사용됩니다.

  4. 2. Display 구성도

  5. 2. Display 구성도(설명) Display 구성도는 UPS Monitoring System의 전체적인 기능 구성을 나타내고 있습니다. UPS의 동작상태와 계측 상태, 시스템 상태, 그리고 경보내역 및 시스템 상태 내역, 정보 표출, 각종 설정 기능 등의 기능이 어떻게 구성되었는지 그 상관 관계를 보여줍니다. 시스템 초기화 화면은 시스템에 전원이 공급되어 시스템 설정을 초기화 하는 동안에 표출되는 화면입니다. 개발업체 정보 화면은 개발 회사에 대한 정보를 설명 하고 있습니다. 주 메뉴 화면은 주메뉴를 표출하고 있습니다. 방향키를 통하여 원하는 메뉴를 선택하고 [Enter]-key를 누르면 해당하는 부화면/부메뉴 등이 표출되고 해당 기능이 동작합니다. 3. 기능 설명 주 메뉴 및 서브 메뉴에 포함되어 있는 Monitoring System의 주 기능에 대하여 설명합니다. 주 메뉴 화면의 표출 순서대로 Top-Down 방식으로 각 Sub-Menu 별 기능과 화면 및 키 조작법등에 대하여 설명합니다.

  6. 3-0-1. 개발 업체 정보 화면 1999/07/21 13:24 59 [TopMenu] Uninterrupted Power Supply Controller please any key continue ! • UPS에 전원이 올바르게 인가가 되면 Top화면이 등장합니다. • 아무키나 누르면 메인 메뉴로 이동합니다. • * 참고 사항 * • 초기화면은 각 회사의 로고 화면이나 설명 등이 들어가므로 각각의 회사마다 다른 경우가 많습니다. • [KEY-PAD] 사용법 • 경보음이 발생하면 [경보정지]-key를 누릅니다. • 다음 화면 이동은 아무 키나 모두 가능합니다. (권장[Enter]-key)

  7. 3-0-2. 주 메뉴 화면 참고사항 1.모든 메뉴상태에서는 6라인 표시 2.화면의 우측 상단에 삼각형의 모양이 있는 경우는 위/아래로 메뉴가 더 있음을 표시 1999/07/21 13:25.33 ==============<<<주 메뉴>>================= 2. 계측 값 표출 3. 시스템 제어 4. 시스템 운용 내역 관리 5. 시스템 등록 정보 6. 축전지 상태 감시 7. 시스템 설정치 변경 1. 시스템 동작 상태 주 메뉴 화면이다. UPS을 제어하는 시작 하면이라 할 수 있습니다. 1. 시스템 동작 상태  현재의 UPS 동작 상태가 그래프로 처리되며 FLOW의 상태에 따라 그 움직임을 그래프로 표현 합니다. 2. 계측 상태(MEASUREMENT)  UPS 운영에 필요한 각종 계측치가 표시 됩니다. 3. 시스템 제어  정류기 및 인버터 그리고 동기 절체부를 ON/OFF로, 밧테리 테스트는 직접 제어. 4. 시스템 운용 내역  시스템의 운영에 있어서 전력, 전압, battery 상태, 그리고 경보 내역까지 상황을 알 수 있습니다. 5. 시스템 등록정보  시스템 등록 정보를 볼 수 있습니다. 6. 축전지 상태  축전지의 상태를 볼 수 있습니다. 7. 시스템 설정치 변경 UPS의 설정치 및 System 관리를 위해 필요한 정보를 확인/변경 가능.

  8. 3-1. 시스템 동작 상태(Function #1) 1999/07/21 13:25.33 ============<<시스템 동작 상태>>============ BYPASS FEEDING LOAD = ~ ~ = ~ ~ Input R:999V S:999V T:999V Output R:999V S:999V T:999V Battery 999V + -

  9. 3-1. 시스템 동작 상태(Function #1설명) • 현재의 UPS 동작 상태가 그래픽으로 흐름이 나타냅니다. • 또한 입출력, 전압, 전류, Battery 전압 및 부하량도 표시됩니다. • UPS의 현재 동작 상태에 따라 System Normal, System Bypass, System,Battery중 하나가 • 화면 우측 상단에 표시되고 UPS 상태에 따라서 전류의 흐름이 생동감 있게 표시됩니다. • 1. System Nomal ~ UPS의 정상적인 동작 일 때. • 2. System Bypass ~ Inverter OFF일 때, Manual Bypass일 때, • Inverter 고장 일 때, 단 Manual Bypass일 때는 • 우측 상단에 ‘SYSTEM MANUAL’로 나타남. • 3. System Battery ~ 입력 정전 및 결상 시, Battery Back-Up상태나 Rectifier OFF시 • [KEY-PAD] 사용법 • [Esc] - key를 사용하여 상위 메뉴로 이동합니다.

  10. [System Normal] ~ = ~ = ~ ~ Input output ~ ~ = ~ = ~ = = ~ ~ ~ ~ input input output output ~ = ~ = ~ ~ input output

  11. [System Bypass] ~ = ~ = ~ ~ input output ~ ~ = ~ = ~ = = ~ ~ ~ ~ input input output output ~ = ~ = ~ ~ input output

  12. [System Battery] ~ = ~ = ~ ~ input output ~ ~ = ~ = ~ = = ~ ~ ~ ~ input input output output ~ = ~ = ~ ~ input output

  13. 3-2. 계측 상태(Function #2) 1999/07/21 13:25.33 [MEASUREMENT] ==============<<계측 상태>>=============== INP R.S.T OUP R.S.T V 208,208,208 V 380,380,380 I 007,007,007 I 015,015,015 F 60 F 59 BAT BYP R.S.T V 220 V 380,380,380 I I 015,015,015 T 5 2 min F 59 PF:1.00 LF: % KW: KVA: Inner Temperature : 32 c • 현재의 UPS 입출력 및 Battery의 상황을 수치로 보여 줍니다. • INP (input) => 입력 OUT(output) => 출력 • BAT(battery) => 축전지 BYP(bypass) => 직송 • V(Voltage) => 전압 I => 전류 (=current) A • F(Frequency) => 주파수 • T(Time) => Bat전류 +이면 충전시간, Bat전류 -이면 방전시간 • PF(Power Factor) =>역률 • LF(Load Factor)=>부하율( 상용량/max용량 * 100) • KW(kilowatt)=>부하량 KVA =>부하량/역률 • Inner Temperature => 내부온도 • * 참고 사항 * • 입력과 출력 및 바이패스 전압과 전류는 입/출력 라인 수(위상 수)설정에 따라서 1상 / 3상으로 자동으로 표시됩니다. • [KEY-PAD] 사용법 • [Esc] - key사용하여 상위 메뉴로 이동합니다.

  14. 3-3. 시스템 제어 (Function #3) 1999/07/21 13:25.33 =============<<시스템 제어>>=============== *비밀번호를 누르세요* 000000 • Rectifier(정류기) 및 Inverter(변환장치)를 ON/OFF화 할 수 있습니다. • 수동 절체 및 BMS Test 등을 제어 한다. 단 UPS를 직접 제어하는 것이므로 비밀번호를 입력 해야 • 합니다. • [KEY-PAD] 사용법 • [Up]-key 또는 [Down]-key를 사용하여 커서가 위치한 자리의 숫자를 변경 합니다. • [Up]-key는 숫자를 높일 때 사용하고, [Down]-key는 숫자를 내릴 때 사용합니다. • [[Left]]-key와 [[Right]]-key를 통해 cursor의 위치를 변경 합니다. • 모두 비밀번호를 입력하고 [Enter]-key를 누르면 다음 화면을 Open한다. • 초기 비밀번호는 ‘000000’로 설정이 되어 있습니다.

  15. 3-3-1. 시스템 제어(Function #3-1) 1999/07/21 13:25.33 =============<<시스템 제어>>=============== 정류부 => 인버터부 ON 동기절체부 ON 축전기 테스트 OFF ON • 1. 정류부(Rectifier)~A/C를 D/C로 변환하는 장치 입니다. • 2. 인버터부(Inverter)~D/C를 A/C로 변환하는 장치 입니다. • 3. 동기 절체부(Manual Transfer)~입력 전압을 같게 해 줍니다. • 4. 축전기 테스트(BMS Test)~ Battey가 충전상태를 알기 위해 전압의 • 값을 변경 시켜보고 방전 상태를 check 합니다. • [KEY-PAD] 사용법 • [Up]-key와 [Down]-Key로 커서의 위치를 변경 할 수 있습니다. • [[Left]]-key는 “OFF”에서 “ON”으로 변경 할 수 있습니다. • [[Right]]-key는 “ON”에서 “OFF”으로 변경 할 수 있습니다. • [Enter]-key를 통해 현재 상태를 실행 할 수 있습니다. • [Esc]-key는 전 메뉴로 이동을 할 수 있습니다.

  16. 3-4. 시스템 운영 내역 관리(Function #4) 1999/07/21 13:25.33 ==========<<시스템 운영 내역 관리>>========== 2. 시스템 경보 내역 3. 계측 내역 삭제 4. 경보 내역 삭제 1. 시스템 계측 상황 내역 • 1. 시스템 계측 상황 내역 ~ 출력 전압, 전류, 주파수, 입력 전압, Battery • 전압을 과거 날짜 시간대 별로 Display 해 줍니다. 또 Event • 발생시 발생 시점에 대한 전원 기록은 저장간격과 상관 없이 기록 됩니다. • 정보 저장 간격은 최소 1분 이상으로 설정할 수 있습니다. • 2. 시스템 경보 내역 ~ UPS운영 내역, 경보 발생 내역 및 시간을 저장하고 • 나타난다. 경보가 발생하면, 관리 컴퓨터와 관리자가 가지고 있는 통신 • 수단을 통해서 관리자에게 알려 줍니다. • 3. 계측 내역 삭제 ~ 시스템 계측 내역 History를 삭제합니다. • 4. 경보 내역 삭제 ~ 시스템 경보 내역 History를 삭제합니다. • [KEY-PAD] 사용법 • [Up]-key와 [Down]-key를 통해서 선택을 하고 [Enter]-key를 누르면 시스템 • 운영 내역에 대하여 정보를 볼 수 있습니다.

  17. 3-4-1. 시스템 계측 상황 내역(Function #4-1) 1999/07/21 13:25.33 ============<<시스템 계측 상황 내역>>======== 1999/07/21 11:33.52 입력 전압 : 000,000,000 출력 전압 : 000,000,000 출력 전류 : 000,000,000 출력 주파수 : 000 축전지 전압 : 000 • 계측 상황에 대한 입력 전압, 출력 전압, 출력 전류 출력 주파수, 축전지전압이 날짜와 시간이 함께 • 나타나게 됩니다. 가장 최근의 정보를 먼저 보여줍니다. • [KEY-PAD] 사용법 • [Up]-key를 누르고, 날짜와 시간의 과거를 통해 정보를 확인 할 수 있습니다.. • [Down]-key는 최근 정보를 확인하려면 사용 될 수 있습니다. • [Esc]-key를 통해서 상위 메뉴로 이동합니다.

  18. 3-4-2. 시스템 경보 내역(Function #4-2) 1999/07/21 13:25.33 1/3 ==============<<시스템 경보 내역>>========== 1999/07/21 13:44:14 직류 전원 저 전압 발생 1999/07/21 11:01:04 BYPASS 모드 동작 • 경보가 발생한 과정을 보여 줍니다. 경보가 울린 날짜와 시간. • 경보의 내용을 보여 줍니다. • [KEY-PAD] 사용법 • [Up]-key를 누르고, 날짜와 시간의 과거를 통해 정보를 확인 할 수 있습니다.. • [Down]-key는 최근 정보를 확인하려면 사용 될 수 있습니다. • [Esc]-key를 통해서 상위 메뉴로 이동합니다.

  19. 3-4-3. 계측 내역 삭제(Function #4-3) 1999/07/21 13:25.33 ==============<<계측 내역 삭제>>============ 계측 내역을 삭제하시겠습니까?  예 아니오 • 시스템 계측 내역 History 를 메모리에서 삭제합니다. • [KEY-PAD] 사용법 • [Left]-key를 누르면 “아니오”가 선택되어 반전 됩니다. • [Right]-key를 누르면 “예”가 선택되어 반전 됩니다. • [Enter]-Key를 누르면 “예”가 선택되어 있는 경우에는 계측 내역을 삭제합니다. • [Esc]-key를 통해서 상위 메뉴로 이동합니다.

  20. 3-4-4. 경보 내역 삭제(Function #4-4) 1999/07/21 13:25.33 ==============<<경보 내역 삭제>>============ 경보 내역을 삭제하시겠습니까?  예 아니오 • 시스템 경보 내역 History 를 메모리에서 삭제합니다. • [KEY-PAD] 사용법 • [Left]-key를 누르면 “아니오”가 선택되어 반전 됩니다. • [Right]-key를 누르면 “예”가 선택되어 반전 됩니다. • [Enter]-Key를 누르면 “예”가 선택되어 있는 경우에는 경보 내역을 삭제합니다. • [Esc]-key를 통해서 상위 메뉴로 이동합니다.

  21. 3-5. 시스템 등록 정보 (Function #5) 1999/07/21 13:25.33 ===========<<시스템 등록 정보>>============= 1. Model No : 000011 2. Model name : ---------- 3. BATTERY TYPE : SLD Type 4. Batt. V/Cell No. : 360V 30 Cell 5. Battery AH : 200 AH 6. Discharge Time : 24 hour(full road) 7. Bat. Install Date : 1999/02/01 8. Bat. Change Date : 2002/01/31 • 시스템 등록 정보에 대한 사항을 보여 줍니다. • [KEY-PAD] 사용법 • [Esc]-key를 통해서 상위 메뉴로 이동합니다.

  22. 3-6. 축전지 상태 (Function #6) 1999/07/21 13:25.33 [BAT. STATUS] BATTERY CELL STATUS & VOLTAGE Cell No:180 Total V.:000.0V Page:01/36 1 2 3 4 5 00-04 : 00.0V 00.0V 00.0V 00.0V 00.0V 05-09 : 00.0V 00.0V 00.0V 00.0V 00.0V 10-14 : 00.0V 00.0V 00.0V 00.0V 00.0V 15-19 : 00.0V 00.0V 00.0V 00.0V 00.0V 20-24 : 00.0V 00.0V 00.0V 00.0V 00.0V 25-29 : 00.0V 00.0V 00.0V 00.0V 00.0V • 현재 축전지 셀의 상태를 보여 줍니다. • 이 기능은 축전지 전압감시 보드가 장착되어 있고 통신포트를 통하여 연결된 경우에만 동작합니다. • 화면에는 축전지 셀의 총 수량, 총 전압 및 각각의 셀 전압 및 상태를 화면에 표출합니다. • 1라인에 5개씩 한화면에 30개의 축전지 셀의 상태를 보여줍니다. • [KEY-PAD] 사용법 • [Down]-key를 누르면 위로 1라인(셀 5개)을 스크린 합니다. • [Up]-key를 누르면 아래로 1라인(셀 5개)을 스크린 합니다. • [Enter]-key를 누른 채로 [Down]-key를 누르면 위로 6라인(셀 30개)을 스크린 합니다. • [Enter]-key를 누른 채로 [Up]-key를 누르면 아래로 6라인(셀 30개)을 스크린 합니다. • [Esc]-key를 통해서 상위 메뉴로 이동합니다.

  23. 3-7. 시스템 설정치 변경(Function #7) 1999/07/21 13:25.33 ==========<<시스템 설정치 변경>>============ *비밀번호를 누르세요* 000000 • UPS의 설정치 및 System 관리를 위해 필요한 정보를 확인하고 변경 할 수 있는 화면입니다. • 중요한 정보를 가지고 있기 때문에 잘 못된 조작은 치명적인 오류를 발생 시킬 수 있습니다. • 비밀 번호를 입력 후 시스템을 설정합니다. • [KEY-PAD] 사용법 • [Up]-key 또는 [Down]-key를 사용하여 커서가 위치한 자리의 숫자를 변경 합니다. • [Up]-key는 숫자를 높일 때 사용하고, [Down]-key는 숫자를 내릴 때 사용합니다. • [[Left]]-key와 [[Right]]-key를 통해 cursor의 위치를 변경 합니다. • 모두 비밀번호를 입력하고 [Enter]-key를 누르면 다음 화면을 Open한다. • 초기 비밀번호는 ‘000000’로 설정이 되어 있습니다.

  24. 3-7-0. 시스템 설정치 변경 메뉴(Function #7 sub) 1999/07/21 13:25.33 ==========<<시스템 설정치 변경>>============ 2. 전화/호출 번호 변경 3. 날짜/시간 변경 4. 축전지 관리 변경 5. 계측 초기치 설정 6. 시스템 규격 설정 7. 시스템 등록 정보 변경 8. 통신 설정 9. 기타 설정 사항 변경 1. 비밀 번호 변경 • 시스템에서 필요한 각종 변수 값들의 설정/변경 기능이 모여 있는 메뉴 입니다. 사용자가 조정 가능한 • 모든 값들은 이 메뉴들에서 선택하여 조정할 수 있습니다. • [KEY-PAD] 사용법 • . [Up]-key와 [Down]-key를 활용하여 커서의 위치를 변경하고 설정치를 변경하고자 하는 부분에 커서를 위치 시킵니다. • [Enter]-key를 누르면 설정치를 변경할 수 있는 다른 화면이 열립니다. • 한 화면에는 6개의 메뉴만 동시에 표출되지만 상부/하부에 다른 메뉴가 있는 경우는 화면이 1라인씩 스크롤 됩니다. 화면 상단의 삼각형 표시를 참고하면 상부 또는 하부에 메뉴가 더 있는지 여부를 알 수 있습니다. • [Esc]-key를 통해서 상위 메뉴로 이동합니다.

  25. 3-7-1. 비밀 번호 변경(Function #7-1) 1999/07/21 13:25.33 =============<<비밀 번호 변경>>============= *현재 비밀 번호* 000000 *새로운 비밀 번호* 000000 • 사용 자가 비밀 번호를 변경하고자 할 경우 사용됩니다. • *현재 비밀 번호* 에는 현재 저장되어 있는 비밀번호가 보여 줍니다. • *새로운 비밀 번호* 에는 새로운 비밀번호를 입력하는 곳입니다. • [KEY-PAD] 사용법 • [Up]-key와 [Down]-key를 통해서 비밀 번호를 변경합니다. [Up]-key는 숫자를 높일 때 사용되고 [Down]-key는 숫자를 내릴 때 사용됩니다. • [Right]-key와 [Left]-key를 통해서 CURSOR의 위치를 변경하고자 할 때 사용 됩니다. • [Esc]-Key는 비밀 번호 변경을 취소 시 사용됩니다.

  26. 3-7-2. 전화/호출 번호 변경(Function #7-2) 1999/07/21 13:25.33 ===========<<전화/호출 번호 변경>>=========== Phone 1 : (Computer) 전화번호 2 : (휴대폰,삐삐) 9//0182160088///////2164969///2# 전화번호 3 : (휴대폰,삐삐) *//0180000088//////00000000///2# *422-8098# • 만약 UPS에 이상이 생길 경우 관리자에게 UPS상황을 알려 주는 연결매체 입니다. • Phone 1 은 컴퓨터 전용입니다. 즉 UPS와 모뎀을 통하여 연결될 수 있는 Computer의 전화번호 입력 부분입니다. • 전화번호 2 은 관리자에게 연락 가능한 첫 번째 전화번호를 입력합니다. • 전화번호 3 은 관리자에게 연락 가능한 두 번째 전화번호를 입력합니다. • * 참고 사항 1 – MODEM 설정 * • 이 설정이 유효하게 동작하려면 UPS에 MODEM이 연결되어 있어야만 합니다. MODEM이 연결되어 있지 않은 경우에는 전화/호출 기능은 동작하지 않습니다. • MODEM이 연결되어 있는 경우에도 통신설정 기능(3-7-8. 통신 설정 참조) 에서 PORT1이 MODEM 으로 설정되어 있지 않은 경우에도 역시 전화/호출 기능은 아무런 동작도 하지 않습니다.

  27. 3-7-2. 전화/호출 번호 변경(Function #7-2설명) • * 참고 사항 2 – 전화 번호 설정 * • “ # ” or “ * ”을 전화번호의 맨 앞에 넣으면 호출 생략을 의미합니다. • “ / ” 은 통상적인 MODEM Control 문자의 “ , ”과 같은 의미입니다. 호출 과정 중 시간지연이 필요한 경우에 필요한 만큼의 “/”를 삽입합니다. • 만일 MODEM의 전화 라인이 교환기를 거쳐서 연결되는 경우에는 외부 회선 연결 번호(통상적으로 ‘9’ 또는 ‘0’)를 호출 번호의 앞에 삽입합니다. • 호출과정중의 마지막 종료 문자(“#” 또는 “*”)를 마지막에 삽입합니다. • Ex-1) 직접 연결된 02-422-8098 번의 Computer에 연결하는 경우 : •  024228098# 또는 //024228098/# • Ex-2) 교환기를 거쳐서 연결되는 032-123-4567번의 컴퓨터에 연결 : •  9//0321234567//# • MODEM을 통하여 컴퓨터와 연결되면 그 동안 발생한 ALARM CODE를 전송 한 후에 자동으로 전화를 끊습니다. • 이때 전화를 받는 컴퓨터의 모뎀은 자동전화 받기 기능이 설정되어 있어야 하며 PowerWise Program이 실행중인 상태이어야 합니다. • Ex) ATS0=3  전화벨이 3번 울리면 자동으로 전화를 받습니다. • * 참고 사항 3 – 호출 번호 설정 1 * • 호출 번호 설정은 무선호출기(삐삐/페이저)나 휴대폰 등의 메시지 센터의 전화번호 호출 기능을 이용하여 경보를 알려줄 수 있도록 메시지 센터와의 연결이 가능하도록 호출 번호를 입력 합니다. • 연락 받을 전화 번호는 장비번호와 알람 번호를 더하여 Monitoring System의 제어 프로그램이 생성 시킨 후에 실제 호출이 발생하면 호출할 data를 재조합 한 후에 호출을 실행합니다.

  28. 3-7-2. 전화/호출 번호 변경(Function #7-2설명) • Ex-1) 무선 호출기 번호 입력 : 012-234-5678번을 지정하는 경우 • /0122345678/////2///# •  호출이 2번인 경우(“호출은 1번…” 이라고 나오는 경우는 1을 입력) • 마지막 종료 문자가 #인 경우 : 종료문자는 ‘#’이나 ‘*’를 입력하는데, 주의할 점은 무선 호출기 서비스 업체에 따라서 ‘#’이나 ‘*’ 이 ‘호출취소’인 경우도 있을 수 있으므로 정확한 종료 키나, 사용하지 않는 키를 넣어야 합니다. 중간에 시간이 길거나 짧은 경우는 자세히 들으면서 ‘/’의 숫자를 조절하여 대기 시간을 조정합니다. • * 참고 사항 3 – 호출 번호 설정 2 * Ex-2) 휴대폰 호출 : 018-123-4567번을 호출하는 경우 • /0181230088////1234567//2/# • 018의 메시지 센터는 018-국번-0088번임. • 호출할 번호는 018-123-4567번이고 호출은 ‘2’번임(음성 안내 참조) • 연락 받을 전화 번호는 프로그램이 재 조합하여 삽입함. • 모델명이 “001101”이고 Error Code가 “2424”인 경우에는 연락 받을 전화 번호에 “0011012424”가 삽입되고 휴대폰의 문자 호출 메시지에도 “0011012424”가 표시됩니다. • *주의 * • 모든 휴대전화 사업자가 호출센터 기능이 있는 것은 아니며, 각 사업자마다 무선 호출 서비스의 접속 전화 번호 및 절차는 다를 수 있습니다. • 일반 전화기를 이용하여 호출할 수 있는 이동전화 서비스 회사의 휴대폰만 호출할 수 있으며 그 절차도 동일합니다. 일반 전화로 실제 호출하면서 그 절차를 숙지하여 호출번호를 입력하고 실제 그 작동시간을 점검하여 알맞은 대기시간이 되도록 조절하여야 합니다.

  29. 3-7-3. 날짜/시간 변경(Function #7-3) 1999/07/21 13:25.33 ============<<날짜/시간 변경>>============== *현재 날짜 & 시간* 1999/07/21 14:05.10 *새로운 날짜 & 시간* 1999/07/21 14:05.10 • *현재 날짜 & 시간 * 현재 시스템에 저장되어 있는 현재 날짜와 시간을 보여 줍니다. • *새로운 날짜 & 시간*은 새로운 날짜를 입력하고 저장하여 현재의 날짜와 시간을 변경할 수 있습니다. • [KEY-PAD] 사용법 • [Up]-key와 [Down]-key로 날짜와 시간의 숫자와 문자를 변경합니다. • [Left]-key와 [Right]-key로 Cursor의 위치를 변경합니다. • 입력이 완료되면 [Enter]-key를 통해 저장을 합니다. • [Esc]-key는 상위 메뉴로 복귀를 할 때 사용이 됩니다.

  30. 3-7-4. 축전지 관리 변경(Function #7-4) 1999/07/21 13:25.33 ===========<<축전지 관리 변경>>============= 축전지 전압/셀 수 : 축전지테스트 주기 : 001 Day 충 전 전 류 : 002 A 방 전 전 류 : -02 A 계측정보 저장 주기: 002 min 360V/180 • 축전지 전압과 축전지 셀 수를 변경합니다. 축전지 셀 수 설정치는 축전지 감시 보드가 장착된 경우에 축전지 셀의 총 수량을 설정하는 용도에 사용됩니다. 일반 사용자는 조정할 필요가 없습니다. • 축전기 테스트 주기와 충전 전류, 방전 전류는 Bettery Test를 위한 기능입니다. 일반 사용자는 조정할 필요가 없습니다. • 계측 정보 저장 주기는 시스템 계측 상황 저장 주기를 결정하는 것이다. 일반 사용자도 설정 변경하여 사용이 가능하다. • [KEY-PAD] 사용법 • [Up]-key와 [Down]-key로 수치를 변경 합니다. • [Right]-key와 [Left]-key로 축전지의 전압/셀 수를 바꾸거나 cursor의 위치를 변경 합니다. • 입력이 모두 끝나면 [Enter]-key로 저장을 합니다. • 취소나 상위메뉴로 복귀를 원하면 [Esc]-key를 누르면 됩니다.

  31. 3-7-5. 계측 초기치 변경(Function #7-5) 1999/07/21 13:25.33 ===========<<계측 초기치 변경>>============= 2. 출력 3. 직송 4. 축전지 1. 입력 • UPS 계측에 대한 초기 값을 변경할 수 있는 곳입니다. • [KEY-PAD] 사용법 • [Up]-key와 [Down]-key를 통해 변경하고자 하는 부분으로 이동 합니다. • [Enter]-key를 누르면 변경할 수 있는 화면이 보입니다. • [Esc]-key는 취소나 상위메뉴로 이동 할 때 사용됩니다.

  32. 3-7-5-1. 계측 초기치 변경-입력(Function #7-5-1) 1999/07/21 13:25.33 ===========<<계측 초기치 변경>>============= 입력 전압 : 240 240 입력 전류 : 007 007 007 입력 주파수 : 060 240 • 계측 초기치를 변경합니다. 입력 전압, 입력 전류, 입력 주파수를 • 변경합니다. • [KEY-PAD] 사용법 • [Up]-key와 [Down]-key를 통해서 초기값을 수치를 변경합니다. • [Right]-key와 [Left]-key를 통해서 cursor의 위치를 변경합니다. • [Enter]-key를 누르 면 다음 변경할 곳으로 cursor가 움직이게 됩니다. • 모두 입력이 완료되면 마지 막 Data가 있는 곳 까지 [Enter]-key를 통해 • 움직이고 또 [Enter]-key를 누르면 초기값이 저장 되게 된다. • [Esc]-key는 취소 시 또는 상위 메뉴로 이동 할 때 사용됩니다.

  33. 3-7-5-2. 계측 초기치 변경-출력(Function #7-5-2) 1999/07/21 13:25.33 ===========<<계측 초기치 변경>>============= 출력 전압 : 220 220 출력 전류 : 015 015 015 출력 주파수 : 060 220 • 계측 초기치를 변경합니다. 출력 전압, 출력 전류, 출력 주파수를 변경합니다. • [KEY-PAD] 사용법 • [Up]-key와 [Down]-key를 통해서 초기값을 변경합니다. • [Right]-key와 [Left]-key를 통해서 cursor의 위치를 변경합니다. • [Enter]-key를 누르면 다음 변경할 곳으로 cursor가 움직이게 됩니다. • 모두 출력이 완료되면 마지 막 Data가 있는 곳 까지 [Enter]-key를 통 • 해 움직이고 또 [Enter]-key를 누르면 초기값이 저장 됩니다. • [Esc]-key는 취소 시 또는 상위 메뉴로 이동 시 사용됩니다.

  34. 3-7-5-3. 계측 초기치 변경-직송(Function #7-5-3) 1999/07/21 13:25.33 ===========<<계측 초기치 변경>>============= 직송 전압 : 380 380 직송 전류 : 015 015 015 직송 주파수 : 060 380 • 계측 초기치를 변경합니다. 직송 전압, 직송 전류, 직송 주파수를 변경합니다. • [KEY-PAD] 사용법 • [Up]-key와 [Down]-key를 통해서 초기값을 변경합니다. • [Right]-key와 [Left]-key를 통해서 cursor의 위치를 변경합니다. • [Enter]-key를 누르면 다음 변경할 곳으로 cursor가 움직이게 됩니다. • 모두 직송값 변경이 완료되면 마지 막 Data가 있는 곳 까지 [Enter]- key 를 통해 움직이고 또 [Enter]-key를 누르면 초기값이 저장 됩니다. • [Esc]-key는 취소 시 또는 상위 메뉴로 이동 시 사용됩니다.

  35. 3-7-5-4. 계측 초기치 변경-축전지(Function #7-5-4) 1999/07/21 13:25.33 ===========<<계측 초기치 변경>>============= 축전지 전압 : 축전지 전류 : 0 시스템 온도 : 0 0 • 계측 초기치를 변경합니다. 축전기 전압, 축전기 전류, 축전기 주파수를 변경합니다. • [KEY-PAD] 사용법 • [Up]-key와 [Down]-key를 통해서 초기값을 변경합니다. • [Right]-key와 [Left]-key를 통해서 cursor의 위치를 변경합니다. • [Enter]-key를 누르면 다음 변경할 곳으로 cursor가 움직이게 됩니다. • 모두 축전기 값 변경이 완료되면 마지 막 Data가 있는 곳 까지 [Enter]- key를 통해 움직이고 또 [Enter]-key를 누르면 초기값이 저장 됩니다. • [Esc]-key는 취소 시 또는 상위 메뉴로 이동 시 사용됩니다.

  36. 3-7-6. 시스템 규격 설정(Function #7-6) 1999/07/21 13:25.33 [NOMINAL VALUE] ===========<<시스템 규격 설정>>============= 1. Input Voltage : Volt 2. Intput Frequency : 60 Hz 3. Output Voltage : 220 Volt 4. Output Frequency : 60 Hz 5. VA Rating : 100 KVA 6. Output Power : 999 KW 7. Audible Alarm : Enable 8. Low Voltage Transfer Point : 342 Volt 9. High Voltage Transfer Point : 418 Volt 380 • 화면에 나타나 있는 값들이 실제 측정값과 다르게 나타날 경우 이를 올바르게 고치기 위해서 필요한 화면 입니다. • [KEY-PAD] 사용법 • [Right]-key와 [Left]-key는 cursor의 위치를 변경하고자 할 때 사용됩니다. • [Up]-key와 [Down]-key는 값을 변경하고자 할 때 사용 됩니다. • [Enter]-key는 다음 값으로 이동하거나 저장할 때 사용 됩니다. • [Esc]-key는 취소하거나 상위 메뉴로 이동 할 때 사용 됩니다.

  37. 3-7-7. 시스템 등록 정보 변경(Function #7-7) 1999/07/21 13:25.33 ===========<<시스템 등록 정보>>============= 1. Model No : 2. Model name : ------------ 3. BATTERY TYPE : SLD Type 4. Batt. V/Cell No. : 360V 180 Cell 5. Battery AH : 200 AH 6. Discharge Time : 24 hour(full road) 7. Bat. Install Date : 1999/02/01 8. Bat. Change Date : 2002/01/31 0001 • UPS 시스템에 대한 등록 정보를 설정할 수 있는 화면입니다. • [KEY-PAD] 사용법 • [Right]-key와 [Left]-key로 cursor의 위치를 이동 시킵니다. • [Up]-key와 [Down]-key로 값을 변경합니다. • [Enter]-key로 변경된 값을 저장할 수 있으며 다음 정보 변경 • 위치로 이동 합니다. • [Esc]-key는 취소나 상위 메뉴로 이동 시 사용됩니다.

  38. 3-7-8. 통신 설정(Function #7-8) 1999/07/21 13:25.33 ==============<<통신 설정>>================ Protocol / Speed : PORT 2 : PORT 1 BAT. Check 38.4K PowerWise 38.4K • 이 부분은 UPS system과 연결되어 있는 외부장치와의 통신을 위해서 통신 Protocol과 통신 Speed를 설정하는 부분이다. • UPS System은 2개의외부 통신 PORT를 가지고 있으며 다음과 같이 사용된다. • PORT 1은 “PowerWise 38.4K”, “MODEM 38.4K”, “Smart Mon 19.2K” 중 하나를 선택할 수 있다. PORT 1은 주로 컴퓨터와 연결하기 위한 용도로 사용된다. • PORT 2는 “Smart-Mon 19.2K”, “VOICE 38.4K”, “BAT.Check 38.4K”, “BAT. Y.S.E 19.2K”, “REMOTE 19.2K” 중의 하나를 선택할 수 있다. PORT 2는 주로 특수한 주변 장치와 연결하기 위한 용도로 사용된다. • [KEY-PAD] 사용법 • [Up]-key와 [Down]-key를 통해서 Port1, Port2로 이동할 수 있습니다. • [Right]-key와 [Left]-key를 통해서 [Up]-[Down]-key로 설정된 SMART와 REMOTE,MODEM,통신 속도를 선택 할 수 있습니다. • [Enter]-key를 누르면 선택된 내용을 저장합니다. • [Esc]-key는 취소나 상위 메뉴로 이동 시 사용됩니다.

  39. 3-7-9. 기타 설정 사항 변경(Function #7-9) 1999/07/21 13:25.33 ===========<<기타 설정 사항 변경>>=========== : 입 / 출력 라인 수 : 사용할 언어 선택 한국어 3 / 1 • 이 부분은 시스템에서 필요한 기타의 파라미터를 설정하는 부분이다. • 사용할 언어 설정 부분은 LCD 화면에 표출할 언어를 설정한다. • 현재 한국어와 영어를 선택 가능하다. 이 선택에 따라서 모든 문자 상태가 바뀐다. 한글 모드에서는 영어가 섞여서 사용되는 경우가 여러 군데 있으나, 영문 모드에서는 모든 메뉴 및 표출 메시지가 영어로 출력된다. • 입/출력 라인 수 설정 부분은 UPS에 접속되는 입출력 위상 수를 설정하는 부분이다. 선택 항목은 3 / 3(입력 3상 / 출력 3상), 3 / 1(입력 3상 / 출력 1상), 1 / 1(입력 1상 / 출력 1상) 의 3가지 중에서 한가지를 설정한다. 시스템 디폴트 값은 3 / 3(3상 입력 / 3상 출력)로 지정되어 있다. • [KEY-PAD] 사용법 • [Up]-key와 [Down]-key로 “사용할 언어 설정”이나 “입/출력 라인 수 설정” 항목으로 이동합니다. • [Right]-key와 [Left]-key를 통해서 설정사항을 지정합니다. • [Enter]-key를 누르면 선택된 내용을 저장합니다. • [Esc]-key는 취소나 상위 메뉴로 이동 시 사용됩니다.

  40. 4. Event 종류 I

  41. 4. Event 종류 II
