Presentation Transcript
electr c electron c technology

ELECTRİC-ELECTRONİC TECHNOLOGY

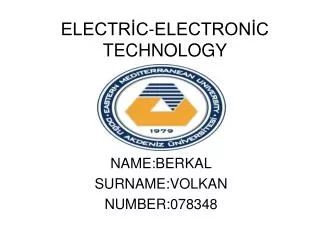

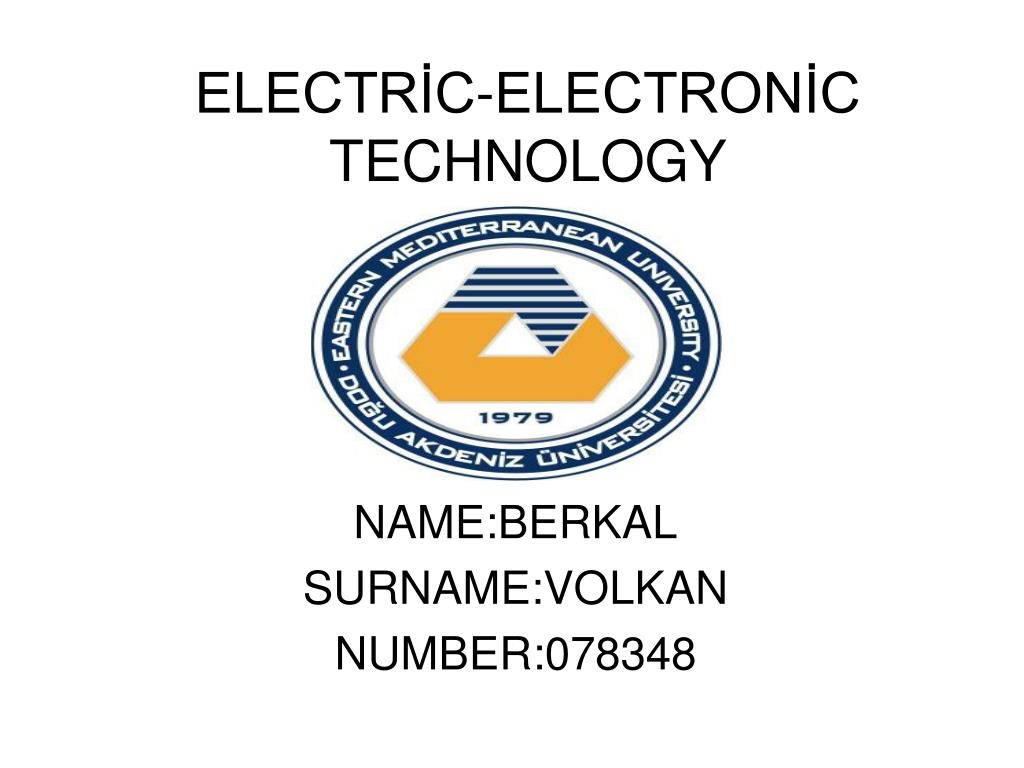

NAME:BERKAL

SURNAME:VOLKAN

NUMBER:078348

wind pv

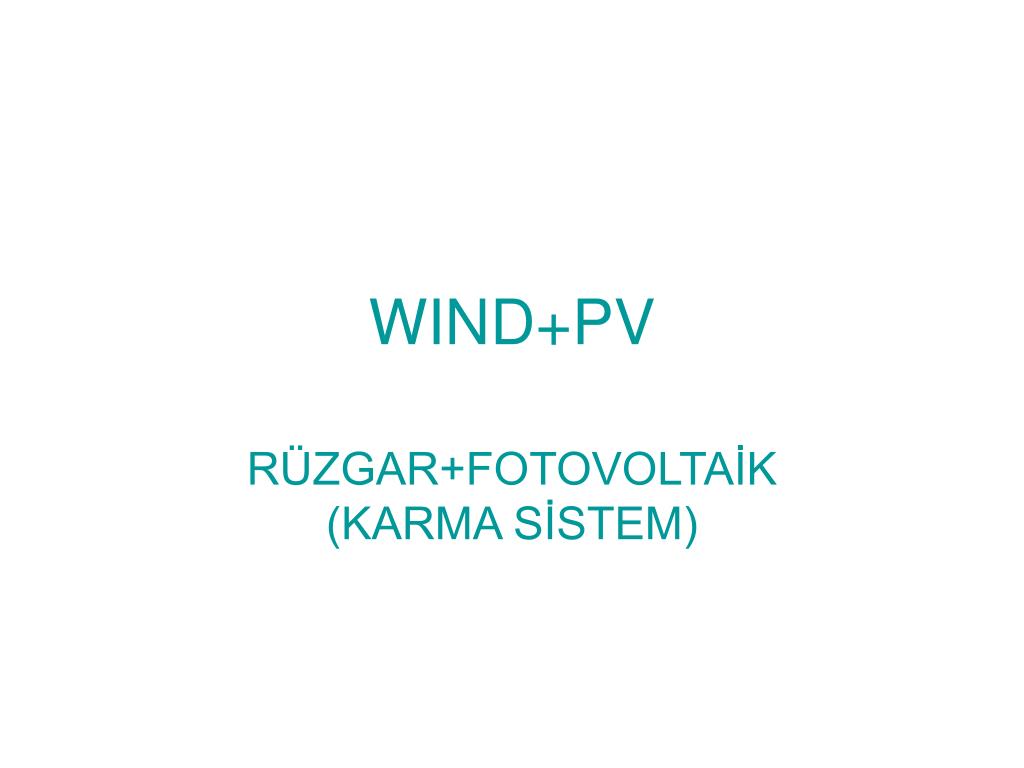

WIND+PV

RÜZGAR+FOTOVOLTAİK (KARMA SİSTEM)

r zgar fotovolta k karma s stem
RÜZGAR+FOTOVOLTAİK (KARMA SİSTEM)
  • 20W=>470 Lamba çalıştıracak bir sistem

a) rüzgar

b) güneş

  • KIŞ ŞARTLARI:Güneşlenme süresi 2.5 saat

12 saat karanlık=>sistem çalışıb aydınlatacak

  • Toplam enerji ihtiyacı 20Wx470x12=112.8kws/gün
  • 2 adet rüzgar turbini kullanılsın
  • Rüzgar turbini=>12 saat enerji üretsin

=> 2.5 kw/turbin

r zgar fotovolta k karma s stem1
RÜZGAR+FOTOVOLTAİK (KARMA SİSTEM)
  • Rüzgardan Enerji=>2500x12saatx2adet=60WS
  • Güneşten elde edilmesi gereken enerji=>112.8-60=52.8k
  • Kurulu güç=>52.8kws/2.5saat=21.12kws bir sistem gerekir.(güneşten)
  • 200Wp modüller kullanılırsa=>21.120/200=106(yaklaşık 110adet modül kullanılacak.yani 10 tane satır,10 kolon olacak şekilde monte edilebilir.)
  • 2 adet rüzgar turbini (2500W)

110 adet güneş modülü(200Wp)

r zgar fotovolta k karma s stem2
RÜZGAR+FOTOVOLTAİK (KARMA SİSTEM)

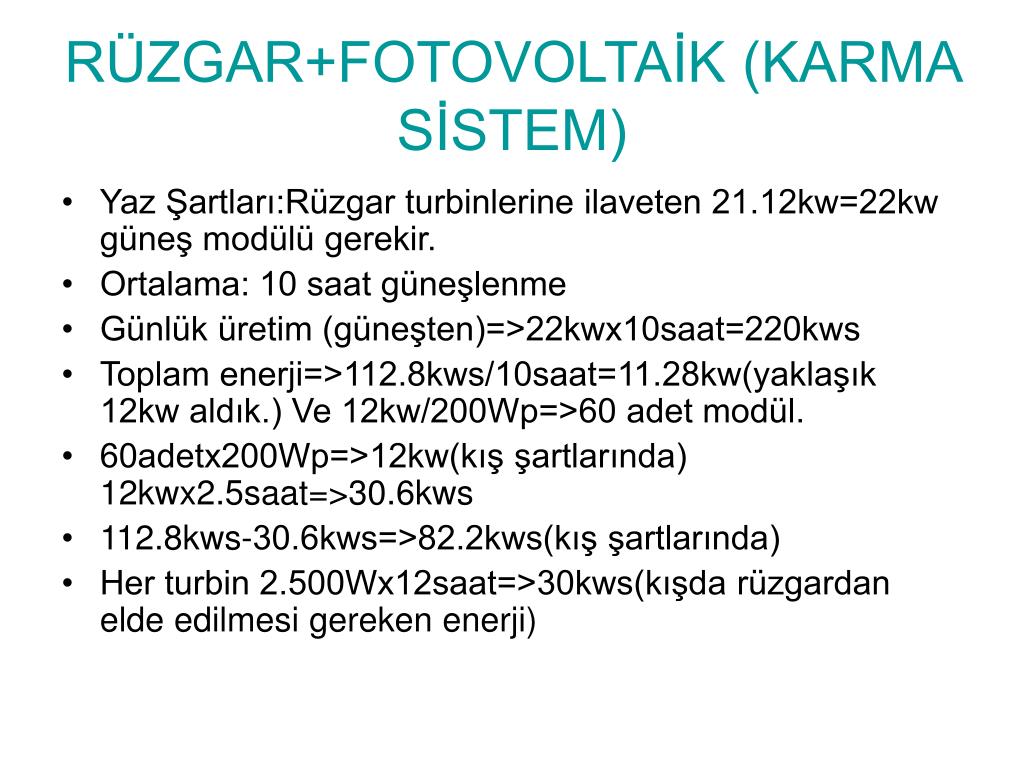

  • Yaz Şartları:Rüzgar turbinlerine ilaveten 21.12kw=22kw güneş modülü gerekir.
  • Ortalama: 10 saat güneşlenme
  • Günlük üretim (güneşten)=>22kwx10saat=220kws
  • Toplam enerji=>112.8kws/10saat=11.28kw(yaklaşık 12kw aldık.) Ve 12kw/200Wp=>60 adet modül.
  • 60adetx200Wp=>12kw(kış şartlarında) 12kwx2.5saat=>30.6kws
  • 112.8kws-30.6kws=>82.2kws(kış şartlarında)
  • Her turbin 2.500Wx12saat=>30kws(kışda rüzgardan elde edilmesi gereken enerji)
r zgar fotovolta k karma s stem3
RÜZGAR+FOTOVOLTAİK (KARMA SİSTEM)

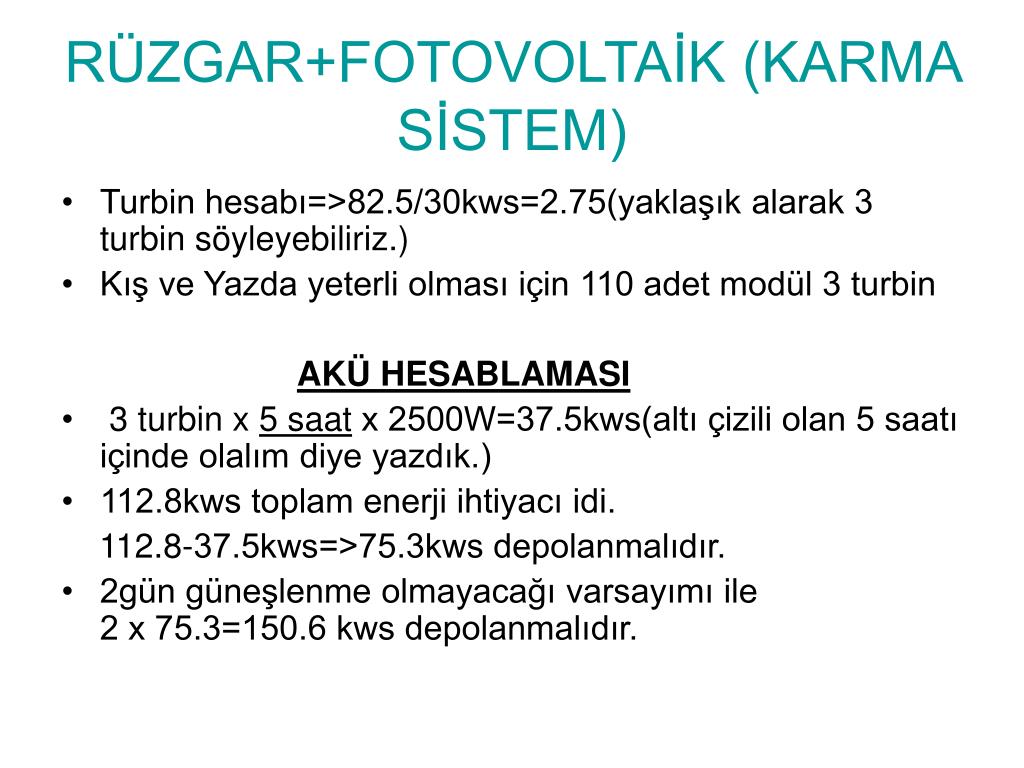

  • Turbin hesabı=>82.5/30kws=2.75(yaklaşık alarak 3 turbin söyleyebiliriz.)
  • Kış ve Yazda yeterli olması için 110 adet modül 3 turbin

AKÜ HESABLAMASI

  • 3 turbin x 5 saat x 2500W=37.5kws(altı çizili olan 5 saatı içinde olalım diye yazdık.)
  • 112.8kws toplam enerji ihtiyacı idi.

112.8-37.5kws=>75.3kws depolanmalıdır.

  • 2gün güneşlenme olmayacağı varsayımı ile 2 x 75.3=150.6 kws depolanmalıdır.
r zgar fotovolta k karma s stem4
RÜZGAR+FOTOVOLTAİK (KARMA SİSTEM)

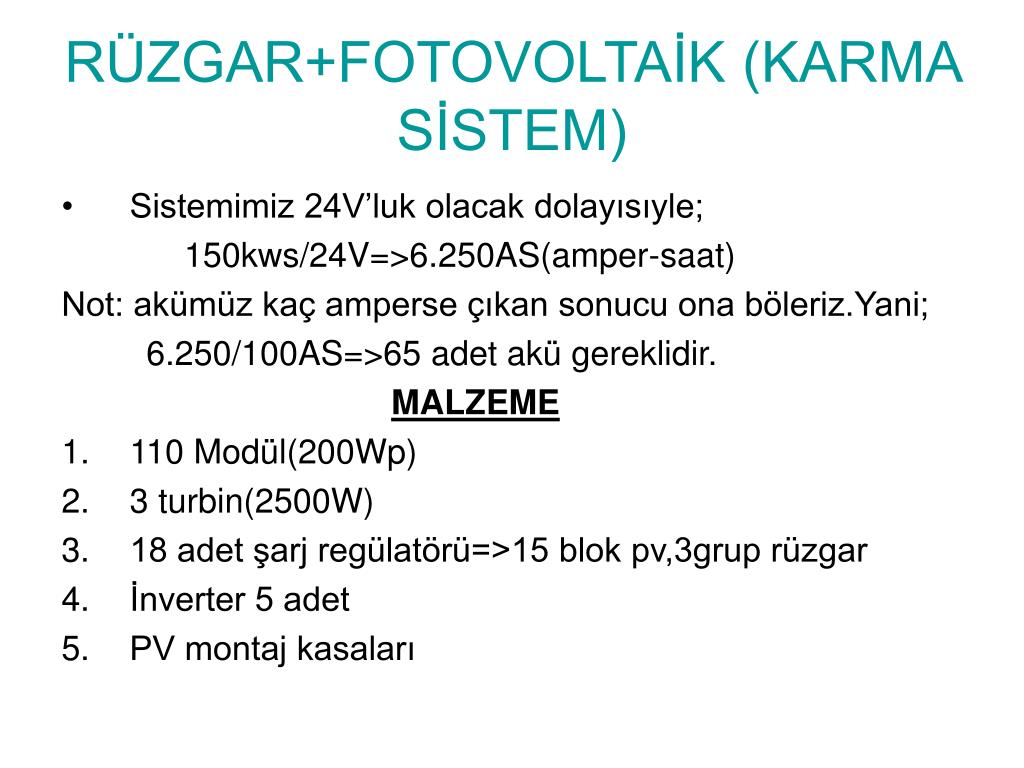

  • Sistemimiz 24V’luk olacak dolayısıyle;

150kws/24V=>6.250AS(amper-saat)

Not: akümüz kaç amperse çıkan sonucu ona böleriz.Yani;

6.250/100AS=>65 adet akü gereklidir.

MALZEME

  • 110 Modül(200Wp)
  • 3 turbin(2500W)
  • 18 adet şarj regülatörü=>15 blok pv,3grup rüzgar
  • İnverter 5 adet
  • PV montaj kasaları
r zgar fotovolta k karma s stem5
RÜZGAR+FOTOVOLTAİK (KARMA SİSTEM)

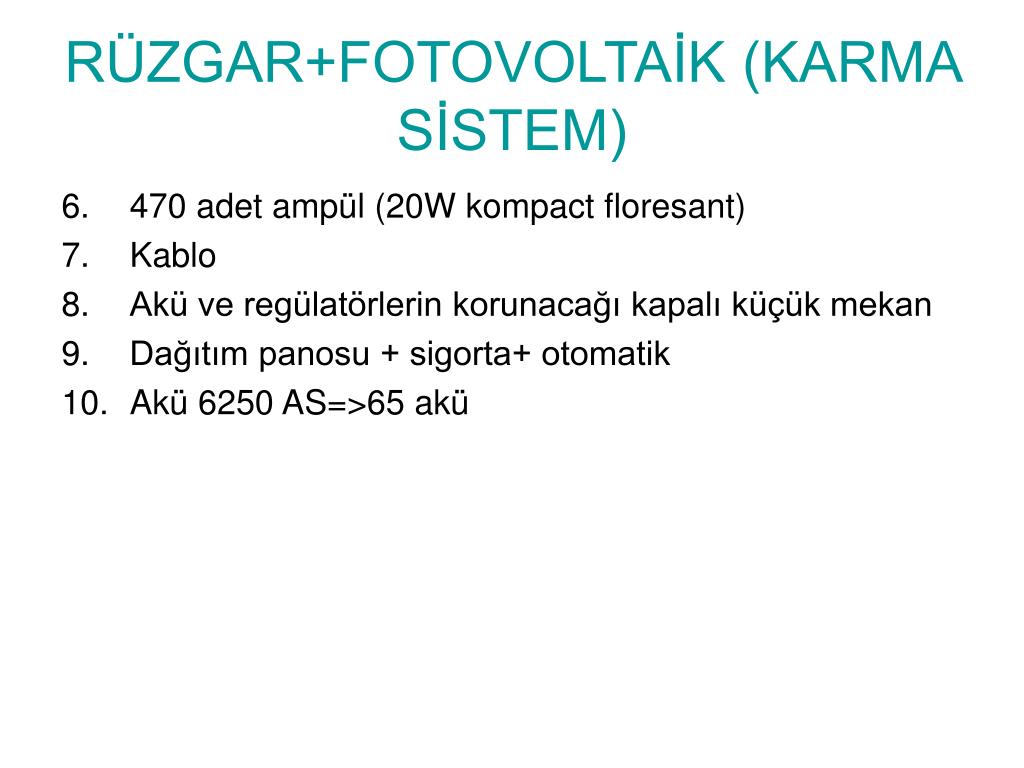

  • 470 adet ampül (20W kompact floresant)
  • Kablo
  • Akü ve regülatörlerin korunacağı kapalı küçük mekan
  • Dağıtım panosu + sigorta+ otomatik
  • Akü 6250 AS=>65 akü
